MANUALE UTENTE RQ562N4GB1 HISENSE

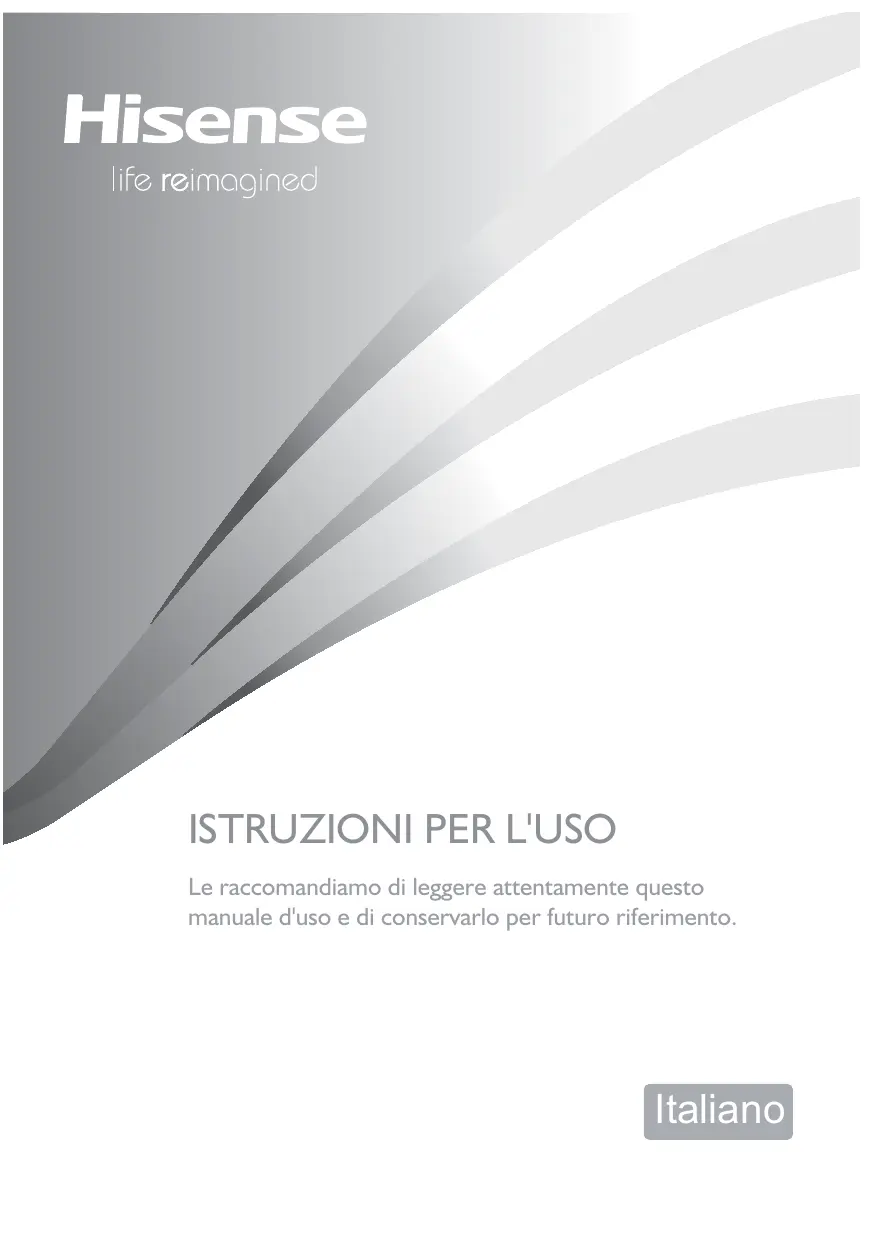

ISTRUZIONI PER L'USO Le raccomandiamo di leggere attentamente questo manuale d'uso e di conservarlo per futuro riferimento.

Indice Breve introduzione 2

Utilizzo del frigorifero 9

Importanti istruzioni di sicurezza 2

Consigli e suggerimenti utili 10

Installazione del nuovo frigorifero 4

Descrizione del frigorifero 6

Risoluzione dei problemi 13

Smaltimento del frigorifero 14

Avviso CE Questo prodotto è stato concepito per essere conforme alla Direttiva sulla bassa tensione (2006/95/CE), alla Direttiva sulla compatibilità elettromagnetica (2004/108/CE) e alla Direttiva Eco-Design (2009/125/CE) implementata dal Regolamento (CE) N. 643/2009 dell'Unione Europea.

Breve introduzione Grazie per aver scelto i nostri prodotti. Siamo sicuri che troverete il vostro nuovo frigorifero piacevole da usare. Prima di utilizzare il frigorifero, raccomandiamo di leggere con attenzione queste istruzioni, che forniscono dettagli in merito al suo uso e alle funzioni. utilizzano questo frigorifero abbiano familiarità con il suo funzionamento e le caratteristiche di sicurezza. È importante installare il frigorifero correttamente e prestare estrema attenzione alle istruzioni di sicurezza. manuale d'uso con il frigorifero per futura consultazione e consegnarlo a eventuali futuri utenti.

uso domestico e applicazioni simili come: negozi, uffici e altri ambienti di lavoro; -Case coloniche; -Utilizzo da parte di clienti in hotel, motel e altri ambienti di tipo residenziale;

correttamente, controllare la pagina Risoluzione dei problemi . Se persistono ancora dubbi contattare l'assistenza clienti o un tecnico dell'assistenza autorizzato.

Importanti istruzioni di sicurezza Sicurezza generale e uso quotidiano È importante utilizzare il frigorifero correttamente. Si raccomanda di seguire le linee guida riportate di seguito. conservazione fornite dal produttore. mezzi per accelerare il processo di scongelamento, se non autorizzati dal produttore.

da soli. È pericoloso alterare le specifiche o modificare questo prodotto in qualsiasi modo. Qualsiasi danno al cavo può causare incendi o scossa elettrica. tubazioni del circuito refrigerante. le uscite dell'aria sulla parete posteriore del frigorifero e del comparto congelatore, in quanto ciò può influenzare una corretta circolazione dell'aria.

Sicurezza per bambini e persone inferme

Il refrigerante e rischio di incendio

Installazione del nuovo frigorifero

Ventilazione del frigorifero

Informazioni importanti (costante / mm)

Temperatura ambiente da + 10°C a +32°C da + 16°C a +32°C da + 16°C a +38°C

da + 16°C a +43°C Piede Cacciavite

Livellamento del frigorifero Per il livellamento e la sufficiente circolazione d'aria nella parte inferiore /posteriore dell'apparecchio, può essere necessario regolare i piedi alla base del frigorifero. Tale operazione può essere eseguita direttamente con le dita o con una chiave adatta.

Descrizione del frigorifero Visione del frigorifero 1 2

1. Spia LED zona congelatore

11. Piedini inferiori regolabili

2. Copertura canale vento nel congelatore 3. Scaffale freezer

12. Spia LED zona fresco 13. Cestello latticini coperto

4. Regolatore temperatura (su porta congelatore)

14. Copertura canale vento nel congelatore

5. Dispositivo per il ghiaccio removibile (opzionale)

15. Ripiano fresco 16. Scatola fresca (opzionale)

6. Guarnizione porta congelatore 7. Vaschetta porta congelatore

17. Vaschetta porta fresco 18. Portabottiglie di vino (opzionale)

8. Cassetto congelatore

19. Scomparto frutta e verdura 20. Guarnizione porta fresco

9. Vaschetta porta congelatore 10. Copertura pulsante

21. Portabottiglie (opzionale)

Nota: A causa delle modifiche continue dei nostri prodotti, il vostro frigorifero potrà essere leggermente diverso dalle istruzioni riportate in questo manuale, ma le sue funzioni e i metodi di utilizzo restano gli stessi.

Comandi display Utilizzare il frigorifero in conformità alle seguenti disposizioni per il controllo, il frigorifero ha funzioni e modalità corrispondenti ai pannelli di controllo mostrati nelle immagini seguenti. Quando il frigorifero è acceso per la prima volta, la retroilluminazione delle icone del pannello del display inizia a funzionare. Se non si preme alcun pulsante e le porte sono chiuse, la retroilluminazione si spegne dopo 60 secondi. Il pannello di controllo è costituito da 2 aree per temperatura, 7 icone per diverse

2. Frigorifero Dopo che l’impostazione della temperature del congelatore è attivata, premere il pulsante “Temp.” per impostare la temperatura del frigorifero “ ” tra 8°C e 2°C come necessario. E il pannello di controllo visualizzerà i valore corrispondente in base alla seguente sequenza. 8

modalità e 4 pulsanti touch.

Dopo che l’impostazione della temperatura del congelatore è attivata, premere il pulsante “Temp.” per impostare la temperatura del frigorifero “ ” tra 15°C e -25°C come necessario. E il pannello di controllo visualizzerà i valore corrispondente in base alla

Controllo della temperatura

Quando si accende il frigorifero per la prima volta si raccomanda di impostare la temperatura del frigorifero a 4°C e quella del congelatore a -18°C. Se si desidera modificare la temperatura, procedere come segue. Attenzione! Quando si imposta una temperatura, si imposta la temperatura media per l'intero frigorifero. Le temperature interne a ciascuno scomparto possono variare rispetto ai valori della temperatura visualizzati sul pannello, a seconda di quanti alimenti sono conservati e dove sono posti. Anche la temperatura ambiente alta o bassa può influenzare la temperatura effettiva interna al frigorifero. Tutti i pulsanti sono bloccati se l’icona “ ” è illuminata, premere il pulsante “Mode/ 5s” per 5 secondi per sbloccarli. 1. Ambiente È possibile attivare l’impostazione della temperatura del comparto Frigorifero o Congelatore premendo il pulsante “Room”.

4. Modalità/ 5s È possibile selezionare diverse modalità premendo il pulsante “Mode/ 5s”. Quando una data modalità è selezionata, attendere l’icona corrispondente che lampeggia per 10 secondi. Il cicalino suonerà due volte in avanti e l'icona sarà illuminata, che significa che l'impostazione è completa. 5. Super Cool Ɣ6XSHU&RROSXzUHIULJHUDUHJOLDOLPHQWL molto più velocemente, tenendoli freschi più a lungo Premere il pulsante “ ” per attivare questa funzione. La luce si illumina. ƔQuando la funzione super raffreddamento è attivata, l'icona corrispondente si accende. Ɣ4XDQGRODIXQ]LRQH6XSHUFRROqDWWLYD è possibile spegnerla premendo il pulsante “Super Cool” o “Refrigerator” e l'impostazione della temperatura del frigorifero tornerà all'impostazione precedente.

6. Super Freeze Super Freeze abbasserà più velocemente

9. Intelligenza artificiale Quando la funzione è attivata, la

la temperatura del congelatore, in modo

temperature del dispositivo è automaticamente regolata. Nota: Se si vuole spegnere la modalità selezionata, basta premere il pulsate “Room” e impostare la temperatura del comparto corrispondente, come necessario.

tale che gli alimenti congeleranno vitamine e altri elementi nutrienti degli alimenti freschi e manterranno la freschezza più a lungo. Premere il pulsante “ ” per attivare la funzione super congelamento. La spia sia accende. In caso di quantità massima di alimenti da congelare, attendere 24 ore. La funzione super congelamento si spegne automaticamente dopo 32 ore e l'impostazione della temperatura del congelatore è -25°C. attiva, è possibile spegnerla premendo il pulsante “Super Freeze” o “Freezer” e l'impostazione della temperatura del congelatore tornerà all'impostazione precedente. 7. Holiday Se ci si assenterà per un lungo periodo di tempo, è possibile attivare questa funzione premendo il pulsante “ ” per 3 secondi finché la luce non si accende. Quando la funzione holiday è attivata, la temperatura del frigorifero passa automaticamente a 15°C per ridurre il consumo energetico. Importante! Non conservare alimenti nel congelatore durante questo periodo. Quando la funzione holiday è attiva, è possibile spegnerla premendo il pulsante "Holiday", "Fridge" e "Super Cool". L'impostazione della temperatura del congelatore tornerà all'impostazione precedente. 8. Energy saving Quando la funzione di risparmio energetico è attivata “ ”, la temperature del frigorifero è automaticamente commutata a 8°C e la temperatura del congelatore è commutata automaticamente a -18°C.

10. Allarme In caso di allarme, l'icona “

e sarà emesso un segnale sonoro. Premere il tasto “ ” per cancellare l'allarme e quindi l'icona “Alarm” si spegne e il segnale sonoro si interrompe. Allarme porta Quando la porta del frigorifero o del congelatore è aperta per oltre 1 minuto, l'allarme porta suona. In caso di allarme porta, il segnale acustico suonerà 3 volte ogni minuti e si interromperà automaticamente dopo 10 minuti. Per risparmiare energia, evitare di tenere la porta aperta a lungo quando si usa il frigorifero. L'allarme porta può essere cancellato chiudendo la porta del frigorifero. Allarme temperatura Se la temperatura del congelatore è troppo alta a causa di mancanza di corrente o altro motivo, sarà emesso un allarme temperatura e l'impostazione della temperatura del congelatore visualizza, o niente. In caso di allarme temperatura, il segnale acustico suonerà costantemente per 10 volte e poi si interrompe automaticamente. In caso di allarme temperatura, premere il pulsante “Alarm” per 3 secondi per controllare la temperatura del congelatore più alta. Il valore della temperatura e l'icona “Alarm” lampeggeranno simultaneamente per 5 secondi. Questa funzione può non essere disponibile a seconda del modello Attenzione! Quando la corrente ritorna, è normale che appare l'allarme temperatura, esso può essere annullato premendo “Alarm”.

Utilizzo del frigorifero Questa sezione mostra come usare la maggior parte delle funzioni utili. Si raccomanda di leggere attentamente queste istruzioni prima di usare l’apparecchio. 1. Fissare il coperchio inferiore Prima di usare il frigorifero, fissare ciò con un cacciavite esagonale in senso orario fino alla copertura inferiore è sicuramente in posizione.

binari a estensione telescopici, serve per la conservazione di verdura e frutta. Quando si rimuove lo scomparto frutta e verdura, spingerli in avanti, quindi sollevare lo scomparto dai binari. Ricordarsi di svuotare prima lo scomparto dagli alimenti. Una volta rimossi i cassetti, assicurarsi che i binari siano rientrati completamente. Funzionamento portabottiglie Il portabottiglie può essere usato per fissare le bottiglie. È possibile porlo nella vaschetta della porta inferiore o superiore e farlo scorrere a sinistra o destra secondo le preferenze.

2. Utilizzo del comparto frigorifero Il comparto frigorifero è idoneo per conservare frutta e verdure. Il cibo all’intero dovrà essere confezionato per evitare perdita di umidità o sapore che penetra in altri alimenti. Attenzione! Non chiudere la porta del congelatore mentre cassetti, vassoio ghiaccio e/o binari telescopici sono estesi. Ciò può danneggiare i binari stessi e il frigorifero. Ripiani in vetro e vaschetta porta oggetti Il comparto frigorifero è dotato di tre ripiani in vetro e diverse vaschette porta oggetti, idonee per la conservazione di uova, liquidi in barattolo, bibite in lattina e cibo confezionato. Essi possono essere posti a diverse altezze a seconda delle vostre necessità. Prima di sollevare il ripiano della porta verticalmente, rimuovere gli alimenti. delicatamente in avanti finché il ripiano non esce dalle sue guide. assicurarsi che non vi siano ostacoli e premere delicatamente il ripiano in posizione. Scomparti per frutta e verdura Lo scomparto frutta e verdura, montato su

Nota: Tutte le vaschette porta e i coperchi sono completamente rimovibili per la pulizia. 3. Utilizzo del comparto frigorifero Il congelatore è idoneo per la conservazione dei alimenti che devono essere congelati, come carne, gelato ecc. Attenzione! Assicurarsi che bottiglie non siano lasciate nel congelatore a lungo in quanto il liquido congelato potrebbe rompere la bottiglia. Dispositivo per il ghiaccio removibile È usato per produrre ghiaccio e conservare i cubetti di ghiaccio. Deve essere usato come segue. 1. Estrarre il vassoio del ghiaccio twist posto nel cassetto del congelatore inferiore. 2. Porre l'ice maker a livello. 3. Versare acqua nei vassoi del ghiaccio e il livello dell'acqua non deve superare la linea massima della vaschetta del ghiaccio. 4. Porre l’ice maker riempito nel congelatore inferiore.

5. Quando si formano i cubetti di ghiaccio, è

Per ottenere maggiore spazio nel

possibile rimuoverli per usarli direttamente o ruotare la vaschetta in senso orario per far cadere i cubetti nella vaschetta del ghiaccio

congelatore, è possibile rimuovere l’ice maker integrativo. Cassetti I cassetti, montati su binari a estensione telescopici, possono essere usati per la conservazione di più alimenti.

per uso successivo. Nota: Se il vassoio del ghiaccio è usato per la prima volta o non è stato usato per lungo tempo, pulirlo prima di usarlo.

Ɣ,OPHWRGRSHUODULPR]LRQHGHLFDVVHWWLOR stesso previsto per lo scomparto frutta e verdura del frigorifero.

Consigli e suggerimenti utili Consigli per il risparmio energetico Si raccomanda di seguire i seguenti suggerimenti per il risparmio energetico. ƔCercare di evitare di tenere la porta aperta per lungo tempo per risparmiare energia. Ɣ Assicurarsi che il frigorifero sia lontano da fonti di calore (raggi solari diretti, forni elettrici o piastre ecc.) Ɣ Non impostare la temperatura più fredda del necessario. Ɣ Non conservare alimenti caldi o liquidi che evaporano nel frigorifero. Ɣ Porre il frigorifero in un ambiente ben ventilato, senza umidità. Fare riferimento al capitolo "Installazione del nuovo frigorifero". Ɣ Se lo schema mostra la corretta combinazione per i cassetti, scomparto frutta e verdura e ripiani, non regolare tale combinazione in quanto tale configurazione è considerata la più efficiente da un punto di vista energetico.

Consigli per la refrigerazione Ɣ Non porre alimenti caldi direttamente nel frigorifero o nel congelatore, la temperatura interna potrebbe aumentare comportando un maggiore sforzo per il compressore e maggiore consumo di energia. Ɣ Coprire o avvolgere gli alimenti, in particolare quelli con un sapore forte. Ɣ Porre gli alimenti in modo corretto in modo che l'aria possa circolare liberamente intorno. Ɣ Carne (Tutti i tipi), alimenti avvolti in polietilene: avvolgere e porre sul ripiano di vetro al di sopra del cassetto per le verdure. Seguire sempre i tempi di conservazione degli alimenti e usarli entro la data indicata dal produttore. Ɣ Alimenti cotti, piatti freddi, ecc.: Dovrebbero essere coperti e posti su qualsiasi ripiano. ƔFrutta e verdura: Dovrebbero essere conservati nel cassetto speciale previsto.

Consigli per la conservazione di alimenti congelati Consigli per il congelamento

funzioni per almeno 2 ore e alla massima temperatura

Spegnimento del frigorifero

Attenzione! Pulizia esterna

Pulizia intera Pulire con regolarità l'interno del frigorifero.

Attenzione! Non usare oggetti appuntiti per rimuovere il ghiaccio dallo scomparto del

Sarà più facile pulire con un minor quantitativo di alimenti presente all'interno. Pulire l'interno del frigorifero-congelatore con una soluzione di bicarbonato di soda, e quindi sciacquare con acqua fredda usando una spugna o un panno. Asciugare

congelatore. Solo dopo che l'interno è completamente asciutto, il frigorifero può essere ricollegato alla corrente. Pulizia guarnizioni porta

superficie e le parti rimovibili. Sebbene questo dispositivo si scongela

Tenere le guarnizioni della porta pulite. Alimenti e bevande appiccicose possono causare una maggiore adesione delle guarnizioni alla struttura e strappi al momento dell'apertura della porta. Lavare la guarnizione con un detergente neutro e

automaticamente, uno strato di ghiaccio può permanere sulle pareti interne dello

acqua calda. Sciacquare e asciugare dopo aver pulito.

scomparto del congelatore, se la porta del congelatore si apre in modo frequente o si tiene aperta a lungo. Se il ghiaccio è troppo spesso, scegliere un momento in cui non ci sono tanti alimenti e procedere come segue: 1. Rimuovere gli alimenti esistenti e i

Attenzione! Solo dopo che le guarnizioni della porta si sono asciugate, il frigorifero

completamente prima di riposizionare ripiani e cestelli. Asciugare a fondo tutte le

contenitori accessori, scollegare il frigorifero dall'alimentazione e lasciare le porte aperte. Ventilare l'ambiente per accelerare il processo di scongelamento. 2. Quando lo scongelamento è completato, pulire il congelatore come descritto in precedenza.

può essere acceso. Sostituzione della luce LED Attenzione: La luce LED non deve essere sostituita dall'utente! Se la luce LED è danneggiata, contattare il servizio clienti per assistenza.

Risoluzione dei problemi Nel caso in cui si dovessero riscontrare un problema con il vostro frigorifero o si ha la sensazione che il frigorifero non funzioni correttamente, è possibile effettuare dei semplici controlli prima di contattare l'assistenza, procedere quindi come segue. È possibile effettuare dei semplici controlli secondo quanto riportato in questa sezione prima di contattare l'assistenza. Attenzione! Non cercare mai di riparare il frigorifero da soli. Se il problema persiste dopo aver effettuato i controlli riportati di seguito, contattare un elettricista qualificato, un tecnico autorizzato dell'assistenza o il negozio in cui si è acquistato il prodotto. Problema

Il frigorifero non funziona correttamente

Odori dagli scomparti

Rumore dal frigorifero

Possibile causa e soluzione Controllare che il cavo di alimentazione sia collegato alla presa elettrica in modo corretto. Controllare il fusibile o il circuito della vostra rete elettrica, sostituire se necessario. La temperatura ambiente è troppo bassa. Cercare di impostare la temperatura del frigorifero a una temperatura più fredda per risolvere il problema. È normale che il congelatore non funzioni durante il ciclo di scongelamento automatico, o per un breve periodo di tempo dopo che il frigorifero è stato acceso per proteggere il compressore. L'interno può necessitare di essere pulito Alcuni alimenti, contenitori o imballi possono causare odori. I seguenti suoni sono abbastanza normali: ‡5XPRULIXQ]LRQDPHQWRFRPSUHVVRUH ‡5XPRUHPRYLPHQWRGHOO DULDGDOODSLFFRODYHQWRODGHOPRWRUH nello scomparto del congelatore o in altri scomparti. ‡8QJRUJRJOLRVLPLOHDOO DFTXDFKHEROOH ‡6FRSSLHWWLRGXUDQWHORVFRQJHODPHQWRDXWRPDWLFR ‡&OLFSULPDFKHLOFRPSUHVVRUHSDUWH Altri rumori insoliti sono dovuti ai motivi seguenti e possono richiedere di controllare e agire: La struttura non è a livello. Il retro del frigorifero tocca il muro. Bottiglie o contenitori cadono o rotolano.

Il motore funziona di continuo

Uno strato di ghiaccio è presente nello scomparto

È normale sentire di frequente il rumore del motore, esso deve funzionare di più nelle seguenti circostanze: ‡/ LPSRVWD]LRQHGHOODWHPSHUDWXUDqSLIUHGGDGHOQHFHVVDULR ‡*UDQGLTXDQWLWjGLDOLPHQWLFDOGLVRQRVWDWLSRVWLGLUHFHQWHQHO frigorifero. ‡/DWHPSHUDWXUDHVWHUQDDOIULJRULIHURqWURSSRDOWD ‡/HSRUWHVRQRWHQXWHDSHUWDWURSSRDOXQJRRWURSSRVSHVVR ‡'RSRO LQVWDOOD]LRQHGHOIULJRULIHURRVHqVWDWRVSHQWRSHUOXQJR tempo. Controllare che le uscita dell'aria non siano ostruite da alimenti e che gli alimenti siano posti nel frigorifero in modo corretto per consentire una sufficiente ventilazione. Assicurarsi che la porta sia completamente chiusa. Per rimuovere il ghiaccio, fare riferimento al capitolo "Pulizia e cura".

La temperatura interna è troppo calda

Probabilmente sono state lasciate le porte aperte troppo a lungo o troppo frequentemente; o le porte sono tenute aperte da alcuni ostacoli; o il frigorifero è è posto ad una distanza insufficiente dalle pareti laterali, dalla parte posteriore o dalla parete superiore.

La temperatura interna è troppo fredda

Aumentare la temperatura seguendo il capitolo "Comandi display".

Le porte non si chiudono facilmente

Gocciolamento di acqua sul pavimento

Controllare se la parte alta del frigorifero è inclinata di 10-15mm all'indietro per consentire alle porta di chiudersi da sole, o se qualcosa all'interno impedisce la chiusura delle porte. La vaschetta dell’acqua (posta in basso nella parte posteriore della struttura) può non essere correttamente a livello, o il beccuccio dello scarico (posto al di sotto della parte superiore del compressore) può non essere posizionato correttamente per guidare l’acqua in questa vaschetta, o il beccuccio dell’acqua è ostruito. Può essere necessario allontanare il frigorifero della parete per controllare la vaschetta e il beccuccio.

La luce non funziona aperta troppo a lungo, chiudere e riaprire la porta per riattivare le luci.

Smaltimento del frigorifero È proibito smaltire questo frigorifero come rifiuto domestico. Materiali di imballo centro di raccolta di rifiuti idoneo al loro riciclaggio. Prima dello smaltimento del frigorifero 1. Rimuovere la spina dalla presa di corrente. 2. Tagliare il cavo di alimentazione e smaltirlo con la spina. devono essere smaltiti in modo professionale in quanto possono provocare infortuni agli occhi e combustione. Assicurarsi che le tubazioni del circuito refrigerante non siano danneggiate prima dello smaltimento. Corretto smaltimento di questo prodotto Questo simbolo sul prodotto e sulla sua confezione indica che esso non può punto abilitato al riciclaggio delle apparecchiature elettriche ed elettroniche. potenziali conseguenze negative sull’ambiente e la salute umana che possono insorgere a causa dello smaltimento non corretto dell’apparecchio. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'autorità locale, l’assistenza per lo smaltimento dei rifiuti domestici oppure il negozio presso cui è stato acquistato il prodotto.
