MANUALE UTENTE 521 MANFROTTO

DESCRIZIONE DEL PRODOTTO 15-17

GUIDA RAPIDA ALL'USO. 18-20

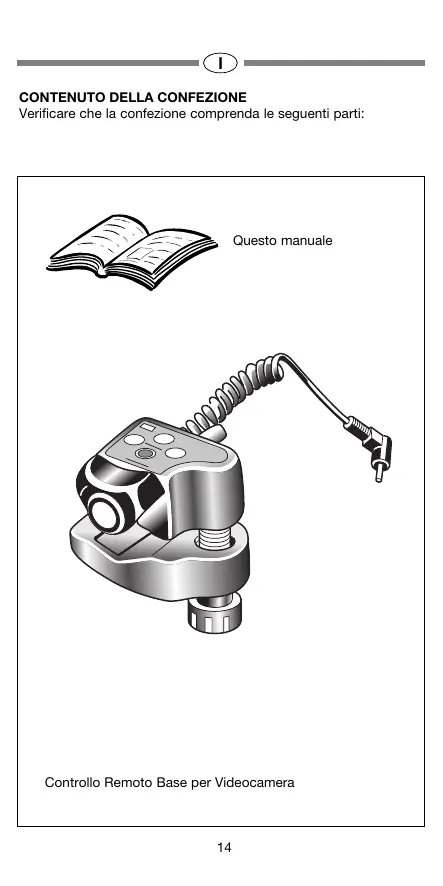

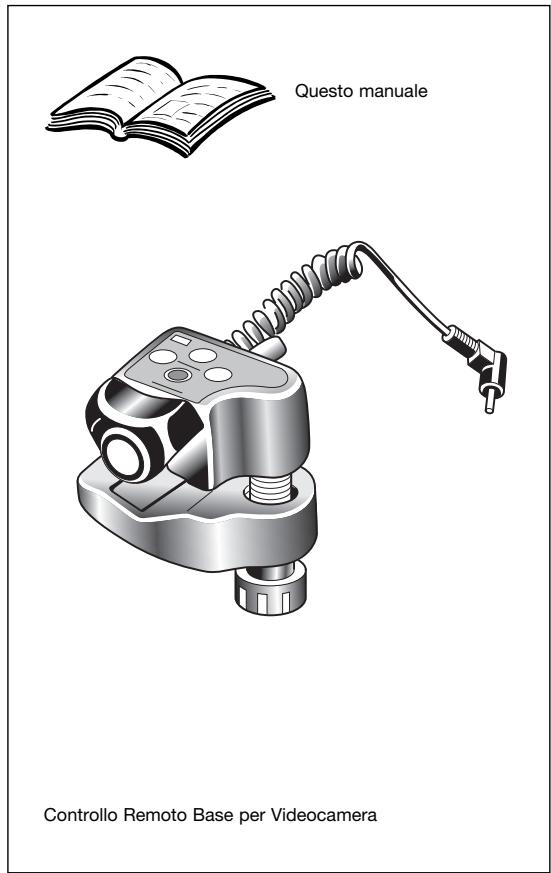

CONTENUTO DELLA CONFEZIONE

Verificare che la confezione comprende le seguenti parti:

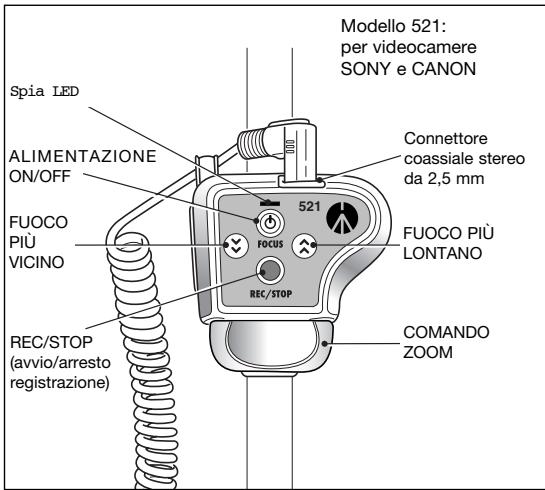

DESCRIZIONE DEL PRODOTTO - modello 521

Il controlled remoto è unystemi di controllo remoto della videocamera progettato per funzioniare con tutte le videocamere che dispongono del connettore coassiale stereo LANC 1da 2,5mm

Caratteristica -modello 521

• Zoom a velocità variabile ultraprecioso a 8 passi
• Campo di regolazione: tubi a sezione quadrata o rettangolare o superfici piatte: da 5mm a 30mm di altezza
• Campo di regolazione: tubi/conduiture/leve a sezione tonda: da 12mm a 35mm di diametro
• Regolazione dolce e progressiva della velocità dello zoom
• Commutatore Standby / On (Pausa/Acceso)
• Pulsante start/stop registrazione
• Messa a fuoco manuale lontano / vicino
• Senso di rotazione dello zoom personalizzabile
  Spia LED
• Cavo spiralato da 90 cm
• Spia registrazione in corso

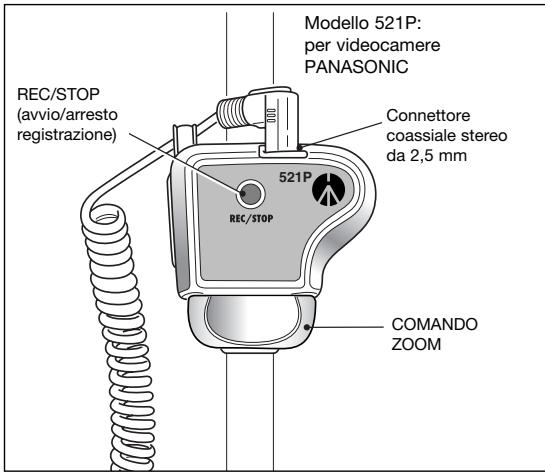

DESCRIZIONE DEL PRODOTTO -modello 521P

Controllo remoto zoom progettato per funzionare con le videocamere Panasonic AG-DVX100, AG-DVC80.

Caratteristica -modello 521P

• Zoom a velocità variabile continua
• Campo di regolazione: tubi a sezione quadrata o rettangolare o superfici piatte: da 5mm a 30mm di altezza
• Campo di regolazione: tubi/conduiture/leve a sezione tonda: da 12mm a 35mm di diametro
• Pulsante start/stop registrazione
• Cavo spiralato da 90 cm

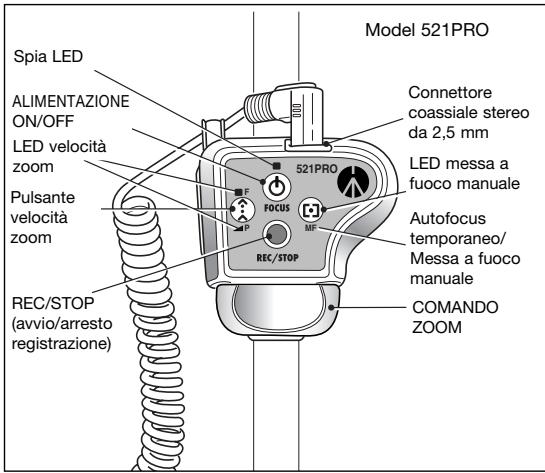

DESCRIZIONE DEL PRODOTTO - modello 521PRO

Il controlled remoto è unsystema di controllo remoto della videocamera progettato per funzionare con tutte le videocamere dotate di connetto LANC.

Il controlled è progettato comeistema autonomico di controllo per videocamera e non consente il funzionamento simultaneo con altri dispositivi di controllo.

Caratteristica -modello 521PRO

• Zoom a velocità variabile ultraprecioso a 8 passi
• Regolazione dolce e progressiva della velocità dello zoom
• Commutatore Standby / On (Pausa/Acceso)
• Funzione autofocus temporaneo
• Messa a fuoco manuale
• Limite alla velocità dello zoom personalizzabile
• Modalità velocità zoom fissa o progressiva
• Senso di rotazione dello zoom personalizzabile
• Senso di rotazione della messa a fuoco personalizzabile
• Spia LED
  Cavo spiralato da 90 cm
• Spia registrazione in corso

GUIDA RAPIDA ALL'USO

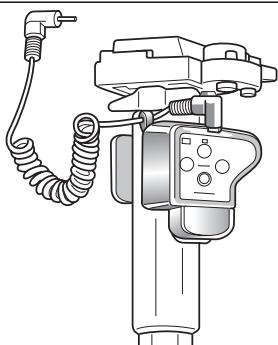

Montaggio sul supporto (quadrato, rettangolare, tubo)

Campo di regolazione: tubi a sezione quadrata o rettangolare o superfici piatte: da 5mm a 30mm di altezza

Campo de regulatoria: tubi/conduiture/leve a sezione tonda: da 12mm a 35mm di diametro

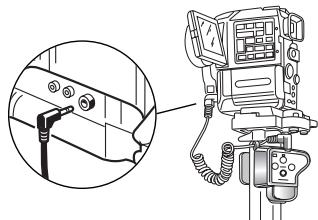

Collegamento alla videocamera

Nota importante!

Per prevenire il cortocircuito occidentale del connotore sulla videocamera, non scollegare MAI il cavo dal lato del controlo remoto

Modello 521

1. Spagnere la videocamera
2. Collegare l'altro capo del cavo alla presa LANC della videocamera
3. Accendere la videocamera: ora potete iniziare ad usare il controlo

Dopo l'accensione, il LED del controlo LANC dovrebbe rimanere sempre accesso. La mancata accensione del LED indica problema con l'alimentazione del controlo.

Il lampeggio del LED indica problemi di comunicazione LANC.

In entrambi i casi controllare le connessioni via cavo tra videocamera e controlo. Il controlo è progettato per funzionare esclusivamente con videocamere che dispongano del connettore coassiale stereo LANC da 2,5 mm.

Non collegare mai il controllo a qualunque altri connettore simile che non sa contrassegnato dal logo LANC, perché si potrebbe danneggiare in maniera permanente il controllo e/o la videocamera! Il controllo è progettato comeistema autonomico di controllo per videocamera e non consente il funzionamento simulaneo con altri dispositivi di controllo LANC.

Modello 521P

1. Spagnere la videocamera
2. Collegare l'altro capo del cavo alla presa REMOTE della videocamera
3. Accendere la videocamera: ora potete iniziare ad usare il controlo

Il Controllo Remoto Zoom è progettato per funzioni esclusivamente con le videocamera PANASONIC AG-DVX100 e AG-DVC80, che disponogo del connettore coassiale stereo da 2,5 mm contrassegnato come "CAM REMOTE".

Non collegare mai il controlledo a qualunque altro connettore simile, perché si potrebbe danneggiare in maniera permanente il controllo e/o la videocamera!

1

Modello 521PRO

1. Spagnere la videocamera
2. Collegare l'altro capo del cavo alla presa LANC della videocamera
3. Accendere la videocamera: ora potete iniziare ad usare il controlo

Dopo l'accensione, il LED del controlo LANC dovrebbe ramanere sempre acceso. Viene impostata la modalità della velocità di zoomata utilizzata la volta precedente; l'impostazione corrente viene visualizzata da uno dei LED dello zoom. La mancata accensione del LED indica problemi con l'alimentazione del controllo.

Il lampeggio del LEDgni due secondi indica problemi di comunicazione LANC. In entrambi i casi controllare le connessioni via cavo tra videocamera e controllo. Il controllo è progettato per funzionale esclusivamente con videocamera che dispongano del connetto-rea coassiale stereo LANC da 2,5 mm. Non collegare mai il controllo a qualunque altri connettre simile che non sia contrassegnato dal logo LANC, perché si potrebbe danneggiare in maniera permanente il controllo e/o la videocamera! Il controllo è progettato comeSYSTEMA autonomico di controllo per videocamera e non consente il funzionamento simultaneo con altri dispositivi di controllo LANC.

Ruotare il dato verso destra (oppure sinistra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali tele. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata. Ruotare il dato verso sinistra (oppure destra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali grandangolari. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata.

Personalizzazione della direzione di zoomata

Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato Dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire la direzione di rotazione del dato dell'omicrono. Per invertire La direzione di rotazione del dato dell'omicrono. Per invertire La direzione di rotazione del dato dell'omicrono. Per invertire La direzione di rotazione del dato dell'omicrono. Per invertire La direzione di rotazione del dato dell'omicrono. Per invertire La direzione di rotazione del dato dell'omicrono. Per invertire La direzione di rotazione del dato dell'amicrono. Per invertire La direzione di rotazione del dato dell'amicrono. Per invertire La direzione di rotazione del dato dell'amicrono. Per invertire La direzione di rotazione del dato dell'amicrono. Per invertire La direzione di rotazione del dato dell'amicrono. Per invertire La direzione di rotazione del dato dell'amicrono. Per invertire La dire二等奖 per altempore e l'ospinamento.

ON/OFF

Modalità Standby

A videocamera accasa, premire il pulsante una volta por portaria in modalità standby. Mentre la videocamera si trova in modalità standby, premere di nuovo il puli

1

sante per portarla in normale modalità operativa.

Premere quello pulsante con la videocamera spenta non avr a alcun effetto sul suo funzionamento.

Fuoco piu vicino

Tenere premuto甚么 pulsante per regolare la messa a fuoco su soggetti vicini.

Funzione soltanto se la videocamera è in modalità di messa a fuoco manuale.

Fuoco più lontano

Tenere premuto quello pulsante per regolare la messa a fuoco su soggetti lontani.

Funziona soltanto se la videocamera è in modalità di messa a fuoco manuale.

REC/STOP

Start/stop registrazione

Premere una volta il pulsante per dare inizio alla registrazione. Premere di nuovo il pulsante per arrestare la registrazione.

Durante la registrazione la spia LED lampeggia.

FUNZIONAMENTO -modello 521P

Zoom progressive

Ruotare il comando verso destra (oppure sinistra, in base alla direzione prescelta per il comando dello zoom) per zoomare versus le focali tele. Ad un magiore angolo di rotazione corrisponde una magiore velocità di zoomata.

Ruotare il comando verso sinistra (oppure destra, in base alla direzione prescelta per il comando dello zoom) per zoomare versus le focali grandangolari. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata.

REC/STOP

Start/stop registrazione

Premiere una volta il pulsante per dare inizio alla registrazione.

Premere di nuovo il pulsante per arrestare la registrazione.

FUNZIONAMENTO -modello 521PRO

NOTA: In base alla modalità operativa della videocamera, alcune funzioni potrebbero non essere attive. Ad esempio, con la modalità Memoria di una videocamera Sony le funzioni "Start/stop registrazione" non funzionano.

1

Selezione della modalità con limite alla velocità dello zoom

Premiere pulsante della velocità dello zoom. Sotto o sopra il pulsante dovrebbe accendersi il LED della modalità zoom prescelta, ad indicare una modalità con limite alla velocità dello zoom.

Selezione della modalità zoom

Per scegliere tra le modalità zoom, premere il pulsante della velocità dello zoom. Premendo il pulsante una prima volta, si accende il LED "P" fatto al pulsante,indicando che si sta lavorando in modalità progressiva con limite di velocità allo zoom. Premendo una seconda volta il pulsante,si accende il LED "F" sulla pulsante e il LED "P" si spegne,indicando che si sta lavorando con zoom a velocità fissa con limite di velocità allo zoom. Premendo una terza volta il pulsante entrambi i LED si spengono,indicando che si lavora in modalità predefinita: velocità dello zoom progressiva e nessun limite alla velocità dello zoom.

Zoom progressivo

Ruotare il dato verso destra (oppure sinistra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali tele. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata. Se il LED "P" è accesso, la massima velocità dello zoom è limitata dalla velocità preimpostata per lo zoom.

Ruotare il dato verso sinistra (oppure destra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali grandangolari. Ad un maggiore angolo di rotazione corrisponde una maggiore velocità di zoomata. Se il LED "P" è acceso, la massima velocità dello zoom è limitata alla velocità preimpostata per lo zoom.

Zoom a velocità fissa

Funziona soltanto se è selezionata la modalità fissa.

Ruotare il dato verso destra (oppure sinistra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali teile. La velocità di zoomata rimane costante, parla velocità preimpostata indicata dal LED. Se il LED "F" è accesso, la velocità dello zoom corrisponde a quella preimpostata.

Ruotare il dato verso sinistra (oppure destra, in base alla direzione prescelta per il dato dello zoom) per zoomare versus le focali grandolari. La velocità di zoomata rimane costante, parla velocità preimpostata indicata dal LED. Se il LED "F" è accesso, la velocità dello zoom corrisponde a那一 della preimpostata.

Personalizzazione del limite alla velocità dello zoom

Ruotare it comando dello zoom per zoomare alla velocità preferita. Premiei pulsante della velocità dello zoom.

Durante la zoomata, tenerlo premuto per circa 1 secondo, fino allo spegnimento del LED. Il nuovo limite alla velocità viene salvato nella memoria flash interna del microcontrollore e mantenuto anche allo spegnimento.

E sempre possible ripristinare la velocità dello zoom all'impostazione predefinita in fabbrica (vedere: Ripristino del limite alla velocità dello zoom).

La riprogramazione di una velocità personalizzata può ripetuta per un numero di volte praticamente illimitato (minimo 1.000.000 di volte).

Ripristino del limite alla velocità dello zoom

Il pulsante della velocità dello zoom è impostato in fabbrica alla minima velocità consentita dal protocollo LANC.

Per ripristinare il pulsante alla velocità predefinita in fabbrica, interrcompete la zoomata (rilasciate il dato dello zoom) e premete il pulsante.

Tenetelo premuto per circa 1 secondo, fino allo spegnimento del LED.

Il limite preimpostato in fabbrica è stato ripristinato.

Personalizzazione della direzione di zoomata

Per invertire la direccion di rotazione del lavoro dello zoom, spegnere il controllo.

Tenendo premuto il pulsante "Velocità Zoom", accendere il controllo.

Aspettare che il LED principale si accenda e si spenga, quindi rila-sciare il pulsante.

Ora il controlo funziona con la nuova direzione di rotazione del lavoro dell'ordizio.

L'intera operazione richiede circa 6 secondi.

Il nuovo dato sulla direzione dello zoom viene tenuto memorizzato nella memoria flash interna e non viene quindi perduto allo spegnimento.

Modalità Standby

A videocamera accesa, premere il pulsante una volta per portarla in modalità standby. Mentre la videocamera si trova in modalità standby, premere di nuovo il pulsante per portarla in normale modalità operativa.

Premiere quello pulsante con la videocamera spentan non avraco lavor suo funzionamento.

Messa a fuoco manuale

Premere il pulsante, per portare il controllo in modalità di messa a fuoco manuale. In questa modalità, il LED "Manual Focus" è accesso. Ruotare il dato dello zoom verso destra per mettere a fuoco più vicino (direzione di messa a fuoco standard), o più lontano (direzione di messa a fuoco inversa). Ruotare il dato dello zoom verso sinistra per mettere a fuoco più lontano (direzione di messa a fuoco standard), o più vicino (direzione di messa a fuoco inversa). Per uscire da quella modalità, premere di nuovo il pulsante.

NOTA! Nella modalità di messa a fuco manuale non è possibile comandare lo zoom.

Autofocus temporaneo (Push Auto Focus)

Tenere premuto il pulsante "Push Auto Focus" per almeno mezzo secondo per portare temporaneamente la videocamera in modalità autofocus. Rilasciendo il pulsante la videocamera ritorna in modalità di messa a fioco manuale. Questo pulsante non ha effetto se la videocamera sta più lavorando in modalità autofocus.

Note: esta funzione non ha effetto con i camcorder Canon XL1, XL1s e Sony VX1000.

Personalizzazione della direzione di messa a fuoco Per cancellare la direzione di messa a fuoco, spegnere il controllo. Tenere premuto il pulsante "Push Auto Focus" e accederere il controllo. Attenderere che il LED principale si accenda e si spenga. Rilasciare il pulsante. Ora il controllo funziona con la nuova direzione di rotazione per la messa a fuoco. L'intera operatione richiede circa 6 secondi. Il nuovo dato sulla direzione della messa a fuoco viene tenuto memorizzato nella memoria flash interna e non viene quindi perduto allo spegnimento.

REC/STOP

Start/stop registrazione

Premere una volta il pulsante per dare inizio alla registrazione.

Premere di nuovo il pulsante per arrestare la registrazione.

La spia LED lampeggia durante la registrazione.

PRECAUZIONI

Tenuta all'acqua

Abbiamo dedicato la massima attenzione a renderè il controlled il più possible resistente all'acqua, compatibilmente con la possibilità di mantenere un prezzo ragionevole. Tuttavia non possiamo garantire una tenuta all'acqua del 100% in tutte le circostanze. Evitare l'utilizzo del controllo in condizioni ambientali estreme come quello sulla pioggia o in ambienti con umidità superiore al 95%.

Temperature elevate

Evitare temperature superiori ai +70^ . In particolare modo, non lasciare il controllo direttamente esposto a forte luce solare, come ad esempio in un'automobile parcheggiata al sole.

Precauzioni elettriche

In agli sistema elettronico o elettrico, i cavi sono sempre gli elementi più esposti a rischi di danneggiamento, soprattutto se sono sottoposti a sollecitazioni meccaniche. Per quello motivo, allo scopo di prolungare la durata del controlo e fare in modo che la "riparazione" più semplice suaanche la più economica possibile, abbiamo reso sostiluzione la sostituzione del cavo.

Tuttavia, per evitare il cortocircuito occidentale del connettore della videocamera, occore sempre ricordare di inseere il cavo prima alla parte del controllo. Vi consigliamo di non rimuovere il cavo alla parte del controllo se non è indispensableabile.

CARATTERISTICHE OPERATIVE

Temperature di utilizzato: da -20^ a +70^

Temperature di stocaggio: da -30^ a +80^

Umidità relativa (senza condensa) max. 95%

Modello 521: Potenza assorbita 0,07 W (max)

Modello 521: Tensione di alimentazione nella videocamera 5,3V-6V

LIBERATORIA

Le informazioni riportate in quello documento sono soggette a variazionienza preavviso.

Manfredto non rilascia garanzie e non accetta responsabilità riguardo a possibili erroni nelle informazioni riportate in questo documento.

La sigla LANC significa Local Application Control Bus System ed è un marchio di fabbrica di SONY corp.

AG DVX-100, AG DVC-80 e Panasonic sono marchi di fabbrica di Matsushita corp.
