MANUALE UTENTE TX-NR575E ONKYO

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Contenuto della confezione

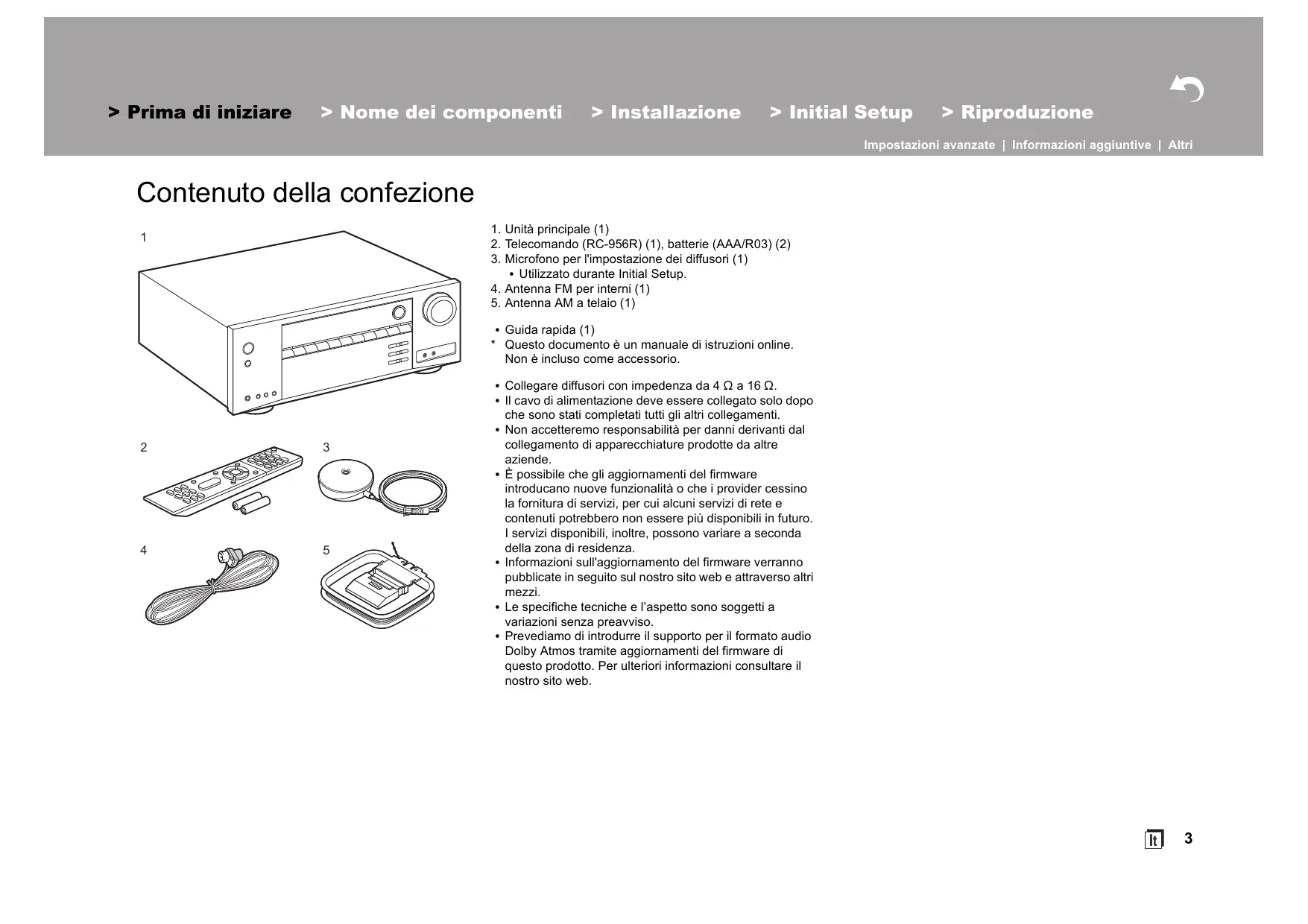

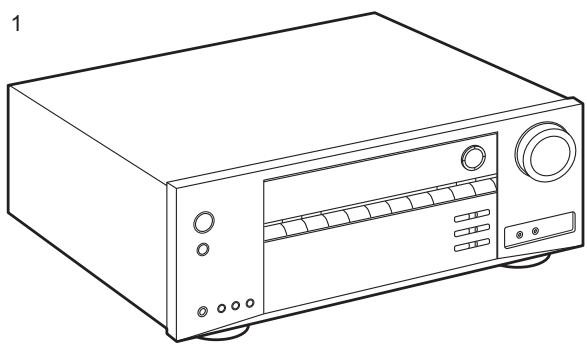

1. Unità principale (1)

2. Telecomando (RC-956R) (1), batterie (AAA/R03) (2)

3. Microfono per l'impostazione dei diffusori (1)

0 Utilizzato durante Initial Setup.

4. Antenna FM per interni (1)

• Questo documento è un manuale di istruzioni online. Non è incluso come accessorio.

0 Collegare diffusori con impedenza da 4 ≠ a 16 ≠. 0 Il cavo di alimentazione deve essere collegato solo dopo che sono stati completati tutti gli altri collegamenti. 0 Non accetteremo responsabilità per danni derivanti dal collegamento di apparecchiature prodotte da altre aziende. 0 È possibile che gli aggiornamenti del firmware introducano nuove funzionalità o che i provider cessino la fornitura di servizi, per cui alcuni servizi di rete e contenuti potrebbero non essere più disponibili in futuro. I servizi disponibili, inoltre, possono variare a seconda della zona di residenza. 0 Informazioni sull'aggiornamento del firmware verranno pubblicate in seguito sul nostro sito web e attraverso altri mezzi. 0 Le specifiche tecniche e l’aspetto sono soggetti a variazioni senza preavviso. 0 Prevediamo di introdurre il supporto per il formato audio Dolby Atmos tramite aggiornamenti del firmware di questo prodotto. Per ulteriori informazioni consultare il nostro sito web.

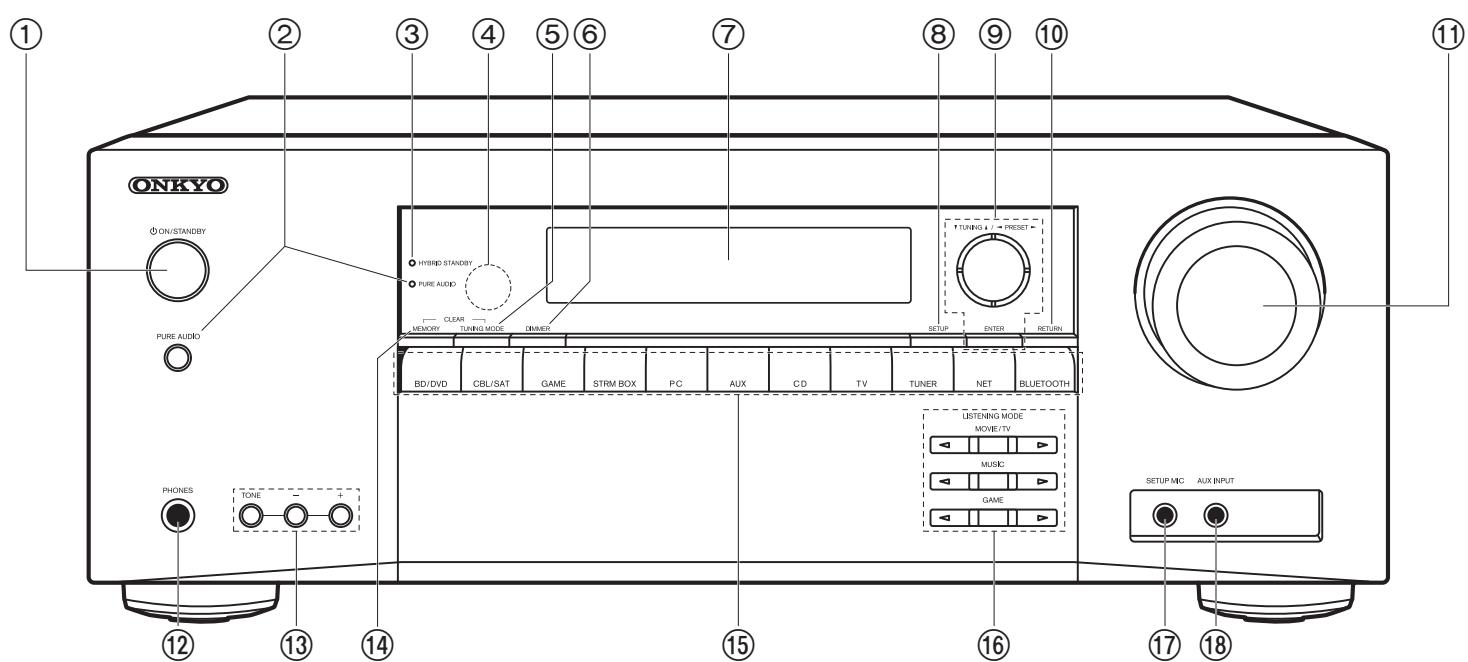

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Nome dei componenti Nome dei componenti

2. Pulsante/indicatore PURE AUDIO: Seleziona la modalità Pure Audio sull'unità principale

3. Indicatore HYBRID STANDBY: Si illumina se l'unità entra in modalità standby quando

sono abilitate le funzioni che rimangono attive quando questa unità si trova in standby, come HDMI Standby Through e Network Standby.

4. Sensore del telecomando: Riceve i segnali dal telecomando.

0 La portata del segnale del telecomando è di circa 16y/5 m, con un’angolazione di 20° sull’asse perpendicolare e di 30° su entrambi i lati.

5. Pulsante TUNING MODE: Passa dalla sintonizzazione automatica di una stazione AM/

FM a quella manuale e viceversa.

6. Pulsante DIMMER: È possibile regolare la luminosità del display su tre livelli. Non può

essere completamente disattivato.

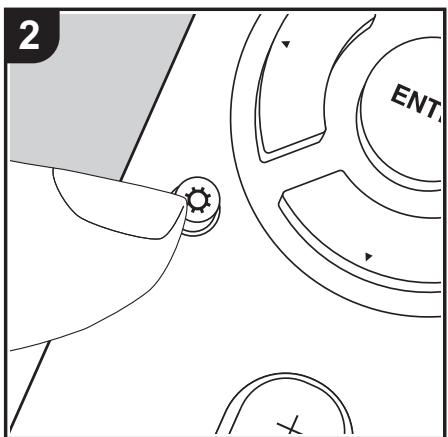

8. Pulsante SETUP: È possibile visualizzare le voci per le impostazioni avanzate sul

televisore e sul display per un’esperienza ancora migliore (P54).

9. Cursori (S / T / W / X), tasto ENTER: Selezionare la voce con i cursori e premere

ENTER per confermare. Utilizzarli per sintonizzare le stazioni quando è selezionato TUNER (P30). 10.Pulsante RETURN: Riporta il display allo stato precedente durante l'impostazione.

12.Jack PHONES: Consente di connettere cuffie stereo con un connettore standard (Ø 1/4z/ diametro 6,3 mm). 13.Pulsanti TONE e Tone Level: È possibile regolare la qualità audio dei diffusori anteriori. Premere TONE per selezionare l'impostazione desiderata da "Bass" e "Treble" e regolare con i pulsanti Tone Level (-/+). > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri 14.Pulsante MEMORY: Usato per memorizzare stazioni radio AM/FM 15.Pulsanti del selettore di ingresso: Consente di attivare l’input per la riproduzione. 16.Pulsanti LISTENING MODE: Selezione delle modalità di ascolto (P36). 17.Jack SETUP MIC: Consentono di collegare il microfono fornito per il setup del diffusore. 18.Jack AUX INPUT: Consentono di connettere una videocamera, ecc., utilizzando un cavo stereo con connettore mini (Ø 1/8z/3,5 mm).

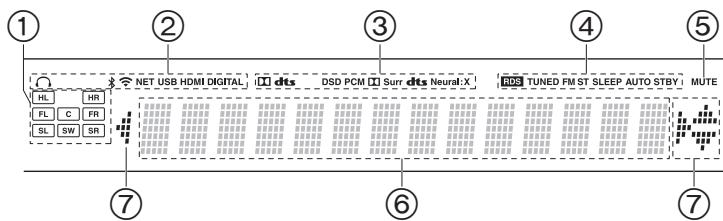

1. Display Altoparlante/Canale: Visualizza il canale di uscita

corrispondente alla modalità di ascolto selezionata.

2. Si accende nelle seguenti condizioni.

Ë: Quando sono collegate le cuffie : Quando è connesso tramite BLUETOOTH : Quando è connesso tramite Wi-Fi NET: Quando si è selezionato “NET” tramite il selettore di ingresso e l'unità è collegata alla rete. Lampeggerà se la connessione alla rete non è corretta. USB: Quando si è selezionato “NET” tramite il selettore di ingresso, l'unità è collegata via USB e il dispositivo USB è selezionato. Lampeggia se la USB non è connessa correttamente. HDMI: Sono presenti segnali HDMI in ingresso ed è selezionato il selettore di ingresso HDMI. DIGITAL: Sono presenti segnali digitali in ingresso ed è selezionato il selettore di ingresso digitale.

3. Si accende a seconda del tipo di segnale audio digitale in ingresso e

della modalità di ascolto.

4. Si accende nelle seguenti condizioni.

RDS: Ricezione di trasmissioni RDS. TUNED: Ricezione di radio AM/FM. FM ST: Ricezione di FM stereo. SLEEP: È stato impostato il timer di spegnimento. AUTO STBY: È stato impostato Auto Standby.

5. Lampeggia quando l’audio è attivato.

6. Consente di visualizzare diverse informazioni dei segnali di ingresso.

7. È possibile che si illumini quando si eseguono operazioni con il

selettore di ingresso "NET".

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

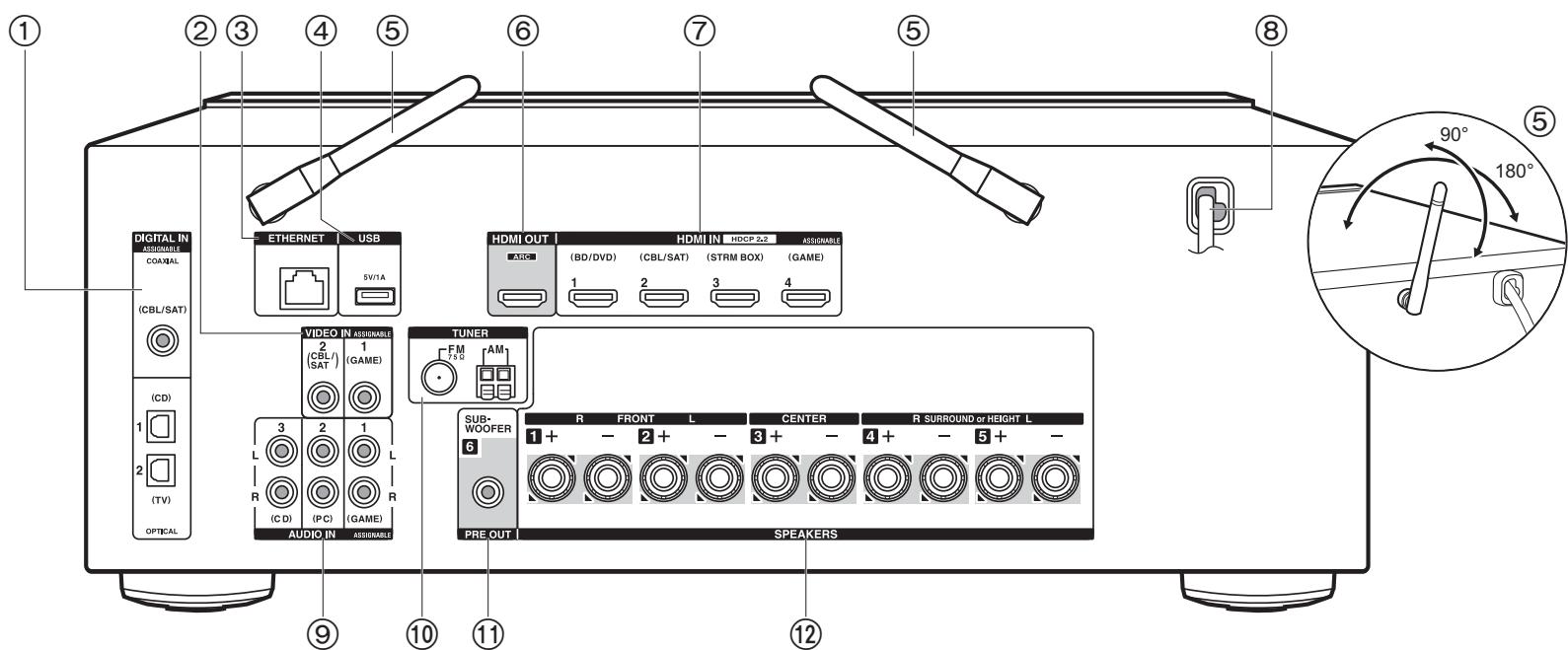

1. Jack DIGITAL IN OPTICAL/COAXIAL: Ingresso segnali audio digitali provenienti da un

televisore o da un componente AV con un cavo digitale ottico o un cavo digitale coassiale.

2. Jack VIDEO IN: Permettono l'ingresso di segnali video di un componente AV tramite un

cavo video analogico.

3. Jack ETHERNET: Permette il collegamento alla rete con un cavo Ethernet.

4. Jack USB: Consente di connettere un dispositivo di memorizzazione USB per poter

riprodurre i file musicali in esso memorizzati. È anche possibile alimentare (5 V/1 A) dei dispositivi USB tramite un cavo USB.

5. Antenna wireless: Sollevare per il collegamento Wi-Fi o durante l’uso di un dispositivo

abilitato per la tecnologia wireless BLUETOOTH. Regolare i rispettivi angoli in base allo stato della connessione.

6. Jack HDMI OUT: Permette di collegare un cavo HDMI per trasferire segnali video e audio

7. Jack HDMI IN: Permette l'ingresso di segnali video e segnali audio tramite un cavo HDMI

collegato a un componente AV.

8. Cavo di alimentazione

9. Jack AUDIO IN: Ingresso segnali audio AV component con un cavo audio analogico.

10.Jack TUNER AM/FM 75≠: Per il collegamento con l'antenna in dotazione

11. Jack SUBWOOFER PRE OUT: Collegamento di un subwoofer attivo tramite un cavo per

subwoofer. 12.Jack SPEAKERS: Collegare i diffusori con i cavi di potenza. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Telecomando

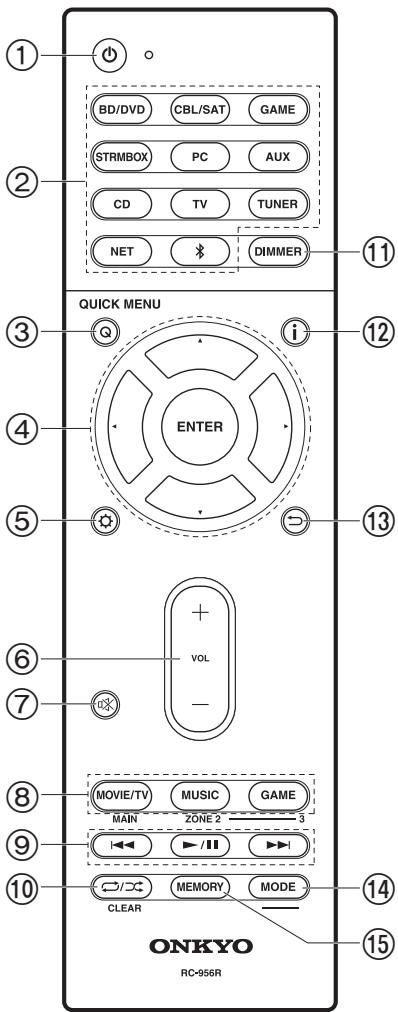

1. Pulsante Í ON/STANDBY

2. Pulsanti del selettore di ingresso: Consente di attivare l’input

per la riproduzione.

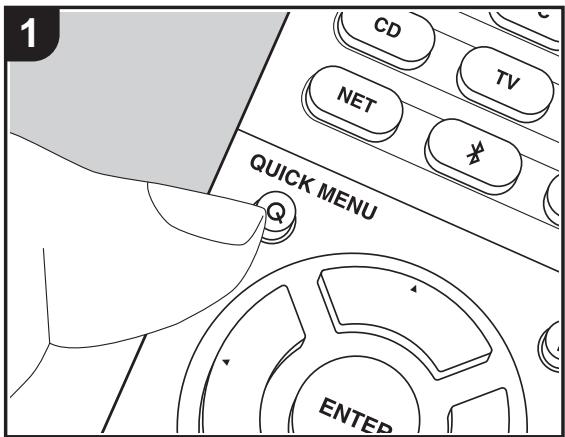

3. Pulsante Q (QUICK MENU): Impostazioni quali "Tone" e

"Level" possono essere definite rapidamente durante la riproduzione sullo schermo del televisore (P69).

4. Cursori, tasto ENTER: Selezionare la voce con i cursori e

premere ENTER per confermare. In assenza di elenchi di cartelle o file visualizzati sullo schermo del televisore, premere W/X per cambiare schermata.

5. Tasto : È possibile visualizzare le voci per le impostazioni

avanzate sul televisore e sul display per un’esperienza ancora migliore (P54).

7. Tasto : Consente di silenziare temporaneamente l’audio.

Premere nuovamente per annullare il muting.

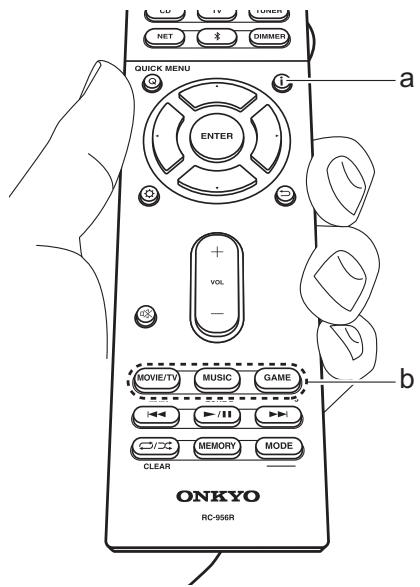

8. Pulsanti LISTENING MODE: Selezione delle modalità di

9. Tasto riproduzione: Utilizzato per le operazioni di riproduzione

quando si utilizzano le funzioni Music Server o USB. 10.Tasto : Utilizzato per le operazioni di riproduzione ripetuta o casuale quando si utilizzano le funzioni Music Server o USB. Ogni volta che si preme il pulsante, la modalità passa da (ripetizione di 1 brano), a (ripetizione di una cartella), a (casuale). Pulsante CLEAR: Cancella tutti i caratteri immessi quando si immette del testo sullo schermo del televisore.

11. Pulsante DIMMER: È possibile regolare la luminosità del

display su tre livelli. Non può essere completamente disattivato. 12.Tasto : Cambia le informazioni sul display ed è utilizzato per le funzionalità RDS (P31). 13.Tasto : Riporta il display allo stato precedente durante l'impostazione. 14.Pulsante MODE: Passa dalla sintonizzazione automatica di una stazione AM/FM a quella manuale e viceversa. 15.Pulsante MEMORY: Usato per memorizzare stazioni radio AM/FM. 0 I pulsanti MAIN e ZONE non vengono utilizzati.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Procedura di installazione Installazione Questa unità può essere usata in vari modi, a seconda del layout dei diffusori che si stanno installando e dei collegamenti ai dispositivi esterni. Leggere le informazioni riportate di seguito per procedere a un’installazione senza problemi.

Passaggio 1: Disposizione diffusori Selezionare il layout dei diffusori che meglio si adatta al tipo di diffusori in uso e alle condizioni in cui saranno utilizzati scegliendo tra le opzioni presentate nelle pagine da P9 a P12, quindi installare i diffusori facendo riferimento alle illustrazioni e alle spiegazioni fornite nella relativa pagina. I layout dei diffusori includono sistemi che utilizzano diffusori surround e sistemi che utilizzano diffusori di altezza. Fare riferimento anche alle combinazioni disponibili in "Combinazioni di diffusori" a pagina P13.

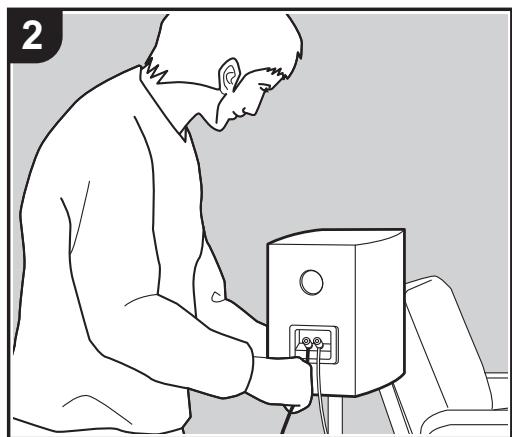

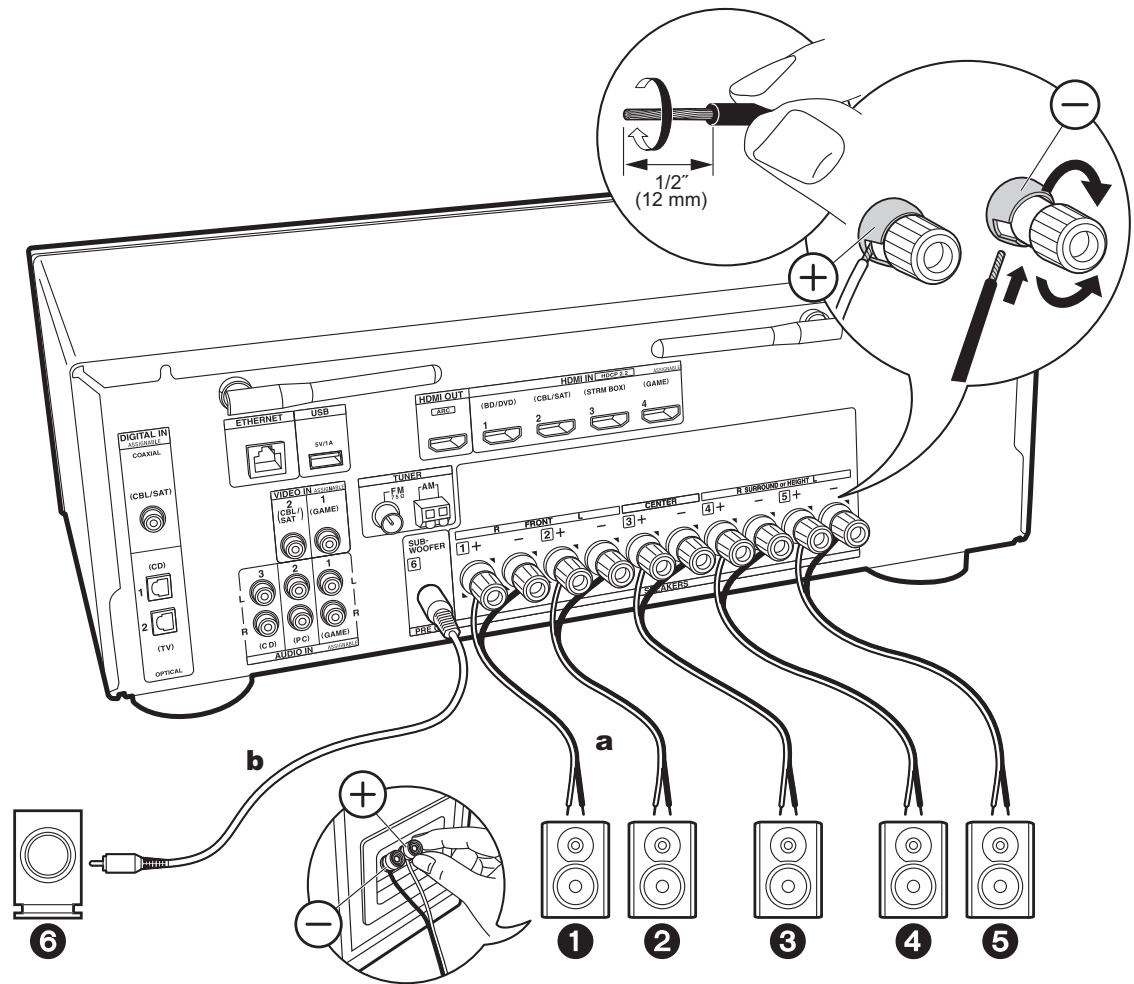

Passaggio 2: Collegamento dei diffusori Collegare i diffusori a questa unità. Per semplificare la procedura di collegamento, fare riferimento alle illustrazioni e alle spiegazioni fornite e preparare i cavi necessari prima di iniziare la procedura. Passaggio 3: Collegare i componenti TV & AV Fare riferimento alle pagine da P15 a P19 per collegare dispositivi esterni quali TV e lettori Blu-ray e gli accessori in dotazione, come ad esempio le antenne. Per semplificare la procedura di collegamento, fare riferimento alle illustrazioni e alle spiegazioni fornite, verificare le tipologie di collegamento sui dispositivi esterni e preparare i cavi necessari prima di iniziare la procedura.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Passaggio 1: Disposizione diffusori Sistema a 5.1 canali

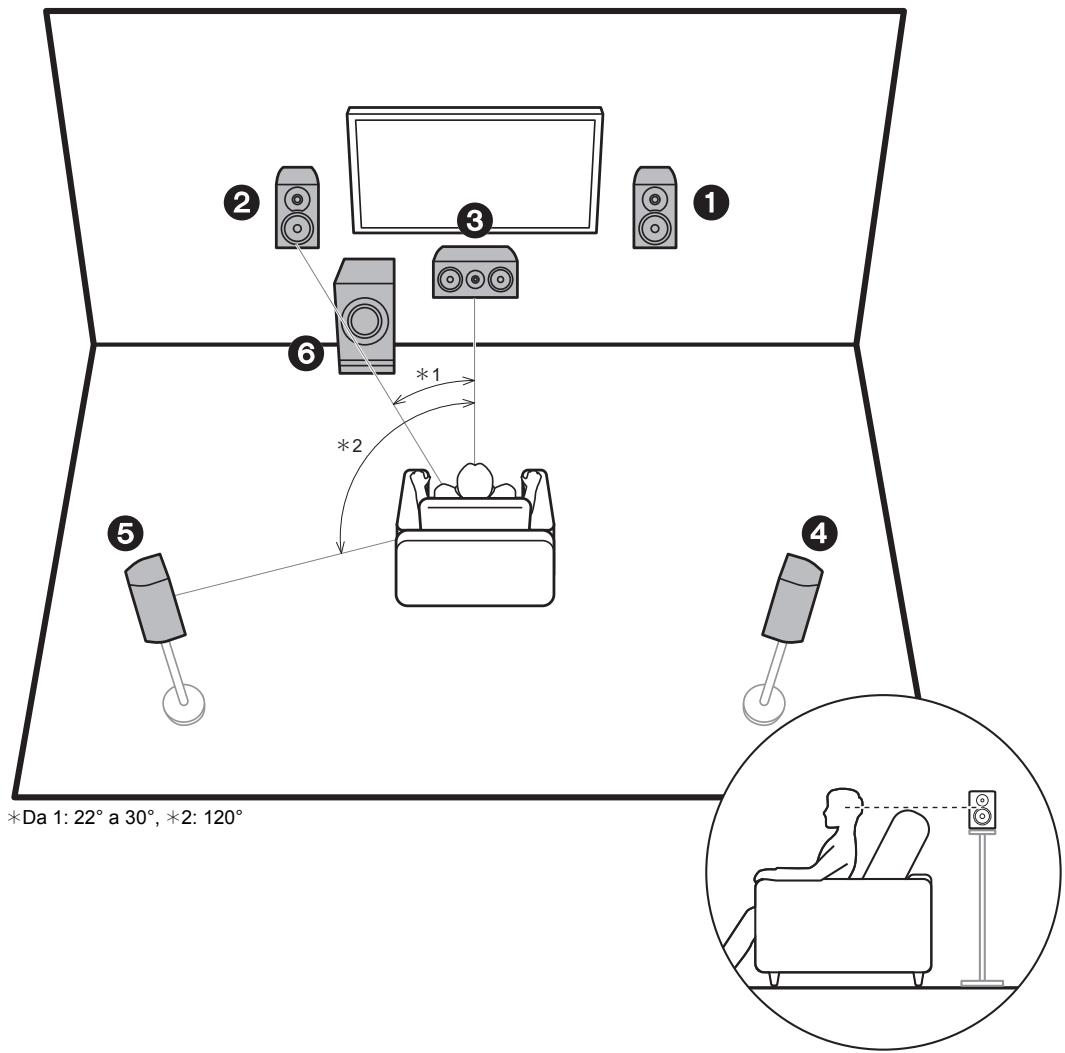

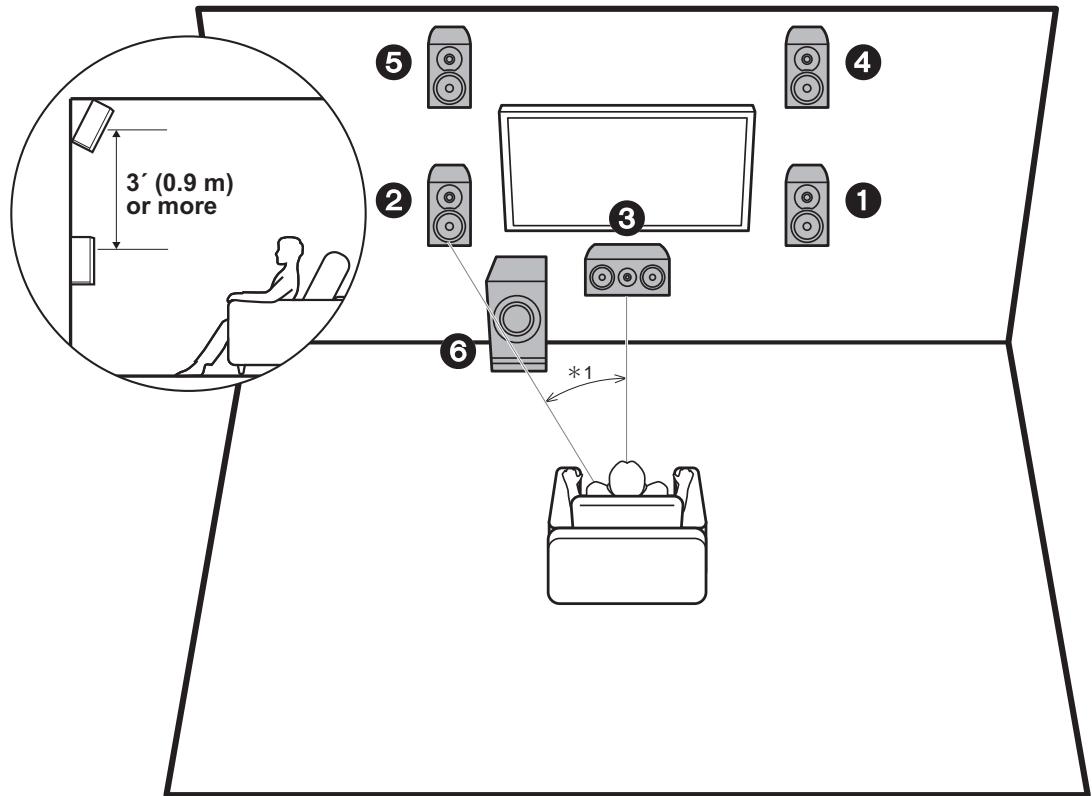

I diffusori anteriori emettono l'audio stereo anteriore e il diffusore centrale emette l'audio proveniente dal centro dello schermo, ad esempio i dialoghi e le voci. I diffusori surround consentono di creare il campo sonoro posteriore. Il subwoofer attivo riproduce i suoni bassi e arricchisce il campo sonoro. Il posizionamento ottimale per i diffusori anteriori è all'altezza delle orecchie, mentre quello dei diffusori surround è appena sopra le orecchie. Il diffusore centrale deve essere posizionato con un'angolazione tale da essere rivolto verso la posizione di ascolto. Collocando il subwoofer attivo tra il diffusore centrale e un diffusore anteriore è possibile ottenere un suono naturale anche quando si riproduce della musica. 1,2 4,5

Diffusori anteriori Diffusore centrale Diffusori Surround Subwoofer attivo ¢Da 1: 22° a 30°, ¢2: 120°

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Sistema a 3.1.2 canali-1 (diffusori anteriori in alto) 3´ (0.9 m) or more

Si tratta di un sistema a 3.1 canali costituito da diffusori anteriori, un diffusore centrale e un subwoofer attivo, con l’aggiunta di diffusori anteriori in alto, che sono un tipo di diffusore di altezza. I diffusori anteriori in alto devono essere situati almeno 3y/0,9 m più in alto dei diffusori anteriori. Devono essere situati inoltre direttamente al di sopra dei diffusori anteriori, con un'angolazione tale da essere rivolti verso la posizione di ascolto. 0 Prevediamo di introdurre il supporto per il formato audio Dolby Atmos tramite aggiornamenti del firmware di questa unità. Dopo l'aggiornamento del firmware, installando i diffusori di altezza, è possibile selezionare la modalità di ascolto Dolby Atmos, che consente di ottenere il suono 3D più avanzato oggi disponibile, comprendente suoni dall'alto, quando il formato di ingresso è Dolby Atmos. Per maggiori informazioni sugli aggiornamenti del firmware, visitare il nostro sito web. 1,2 4,5

Diffusori anteriori Diffusore centrale Diffusori anteriori in alto Subwoofer attivo > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Sistema a 3.1.2 canali-2 (diffusori a soffitto)

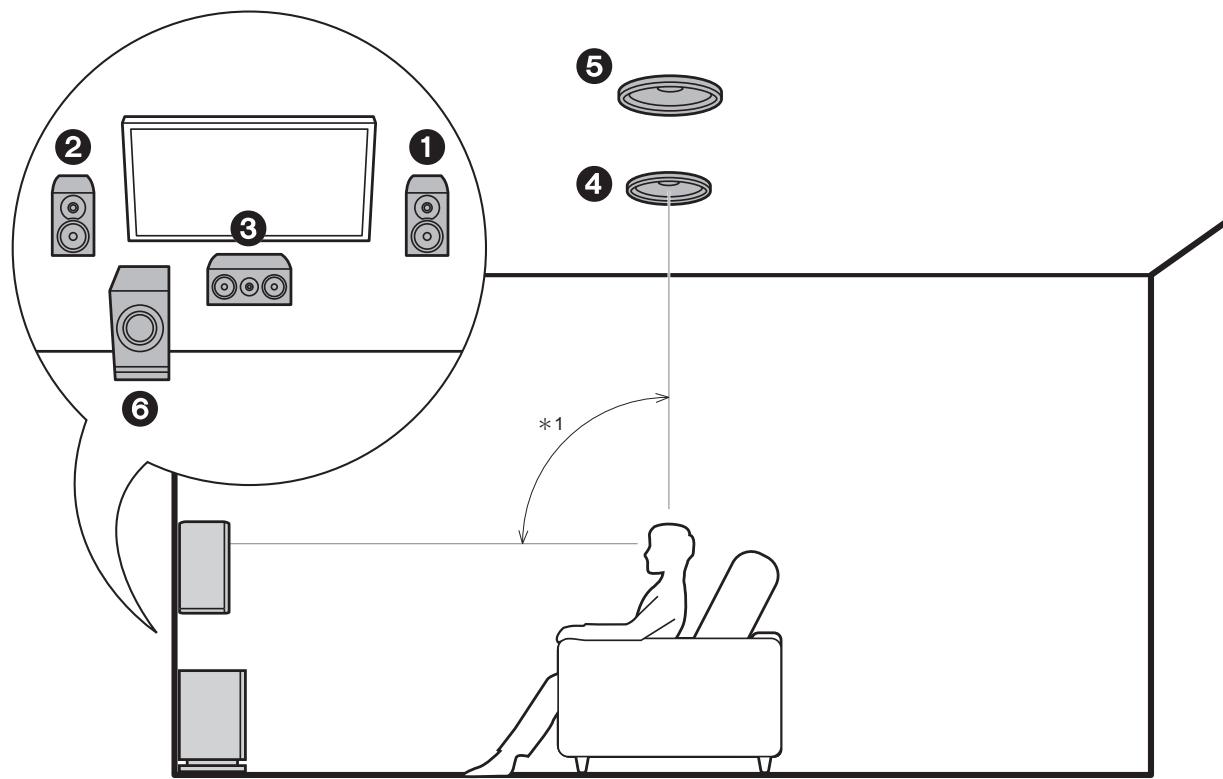

Si tratta di un sistema a 3.1 canali costituito da diffusori anteriori, un diffusore centrale e un subwoofer attivo, con l’aggiunta di diffusori a soffitto centrali, che sono un tipo di diffusore di altezza. Installare i diffusori a soffitto centrali in modo che siano direttamente sopra la posizione di ascolto. La distanza tra ciascuna coppia deve essere uguale alla distanza tra i due diffusori anteriori. 0 Prevediamo di introdurre il supporto per il formato audio Dolby Atmos tramite aggiornamenti del firmware di questa unità. Dopo l'aggiornamento del firmware, installando i diffusori di altezza, è possibile selezionare la modalità di ascolto Dolby Atmos, che consente di ottenere il suono 3D più avanzato oggi disponibile, comprendente suoni dall'alto, quando il formato di ingresso è Dolby Atmos. Per maggiori informazioni sugli aggiornamenti del firmware, visitare il nostro sito web. 0 Dolby Laboratories consiglia di utilizzare questo tipo di diffusori posizionati in alto per ottenere il miglior effetto Dolby Atmos. 1,2 4,5

Diffusori anteriori Diffusore centrale Diffusori a soffitto centrali Subwoofer attivo ¢Da 1: 65° a 100°

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Sistema a 3.1.2 canali-3 (diffusori abilitati Dolby (diffusori Dolby))

Si tratta di un sistema a 3.1 canali costituito da diffusori anteriori, un diffusore centrale e un subwoofer attivo, con l’aggiunta di diffusori abilitati Dolby (anteriori), che sono un tipo di diffusore di altezza. I diffusori abilitati Dolby sono speciali diffusori progettati per essere orientati verso il soffitto, in modo che il suono venga ascoltato dopo essere rimbalzato sul soffitto, dando l'impressione di provenire dall'alto. Posizionare i diffusori abilitati Dolby (anteriori) sopra i diffusori anteriori. 0 Prevediamo di introdurre il supporto per il formato audio Dolby Atmos tramite aggiornamenti del firmware di questa unità. Dopo l'aggiornamento del firmware, installando i diffusori di altezza, è possibile selezionare la modalità di ascolto Dolby Atmos, che consente di ottenere il suono 3D più avanzato oggi disponibile, comprendente suoni dall'alto, quando il formato di ingresso è Dolby Atmos. Per maggiori informazioni sugli aggiornamenti del firmware, visitare il nostro sito web. 1,2 4,5

Diffusori anteriori Diffusore centrale Diffusori abilitati Dolby (anteriori) Subwoofer attivo > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Combinazioni di diffusori Canali diffusori FRONT CENTER SURROUND HEIGHT

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Passaggio 2: Collegamento dei diffusori Effettuare un collegamento corretto tra i jack dell’unità e i jack dei diffusori (+ con + e - con -) per ciascun canale. In caso di errori nel collegamento, la fase invertita può influenzare negativamente l'emissione dei bassi. 1/2˝ (12 mm)

Setup 0 Le impostazioni per la configurazione di diffusori collegati devono essere effettuate in "1. AccuEQ Room Calibration" in Initial Setup (P20). 0 Se uno qualsiasi dei diffusori collegati ha un’impedenza uguale o superiore a 4 ≠ e inferiore a 6 ≠, dopo aver completato Initial Setup, è necessario effettuare alcune impostazioni nel menu Setup. Premere sul telecomando, selezionare "2. Speaker" "Configuration" e impostare "Speaker Impedance" su "4ohms". Collegare il cavo di potenza in modo che i fili non escano dai terminali dei diffusori. Se i conduttori spellati dei cavi dei diffusori toccano il pannello posteriore o i conduttori + e - si toccano tra loro, il circuito di protezione si attiva. a Cavo di potenza, b Cavo subwoofer

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Passaggio 3: Collegare i componenti TV & AV

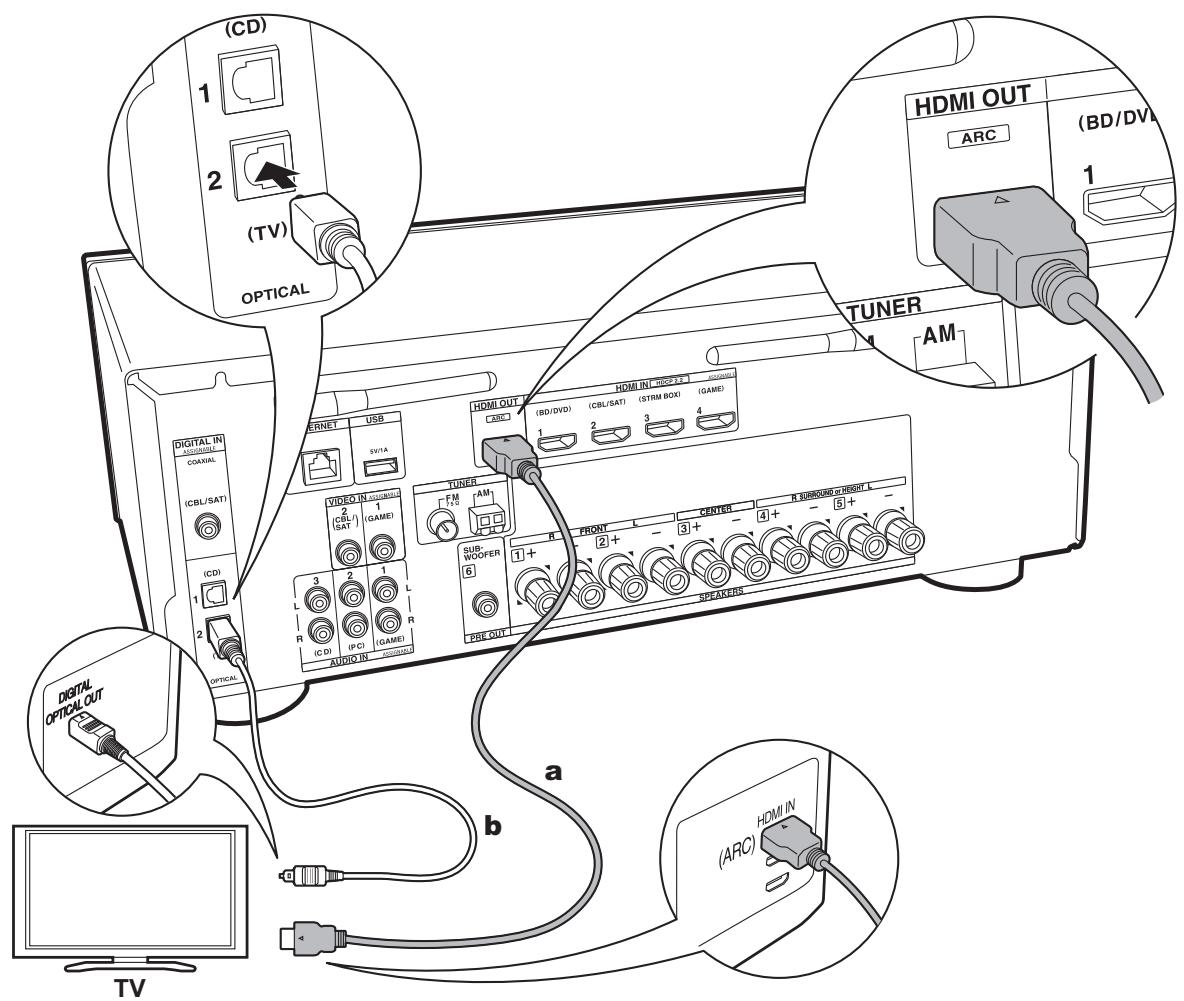

1. Collegare il televisore

A televisore ARC Per un televisore che supporta la funzione ARC (Audio Return Channel), usare un cavo HDMI e collegare in base all'illustrazione “a”. Quando si effettua la connessione scegliere un terminale HDMI IN sul televisore che supporta la funzione ARC. Setup 0 Per utilizzare la funzione ARC è necessario effettuare alcune impostazioni. Per "4. Audio Return Channel" (P22) in Initial Setup, selezionare "Yes". 0 Per informazioni sui collegamenti del televisore e istruzioni circa impostazioni delle funzioni CEC e uscita audio, fare riferimento al manuale di istruzioni del televisore. A televisore non ARC

Per un televisore che non supporta la funzione ARC (Audio Return Channel) (*), collegare sia il cavo HDMI nell'illustrazione "a" sia il cavo digitale ottico in "b". 0 L'utilizzo di un cavo digitale ottico per il collegamento non è necessario se si desidera utilizzare un dispositivo come un decoder via cavo (ossia, se non si desidera utilizzare un sintonizzatore incorporato nel televisore) collegato al terminale di ingresso su questa unità. (*) Funzione ARC: Questa funzione trasferisce i segnali audio del televisore tramite cavo HDMI, in modo da poter riprodurre l'audio dal televisore tramite questa unità. È possibile collegare l'unità a televisori compatibili con ARC tramite un cavo HDMI. Fare riferimento al manuale di istruzioni del televisore per vedere se supporta ARC.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

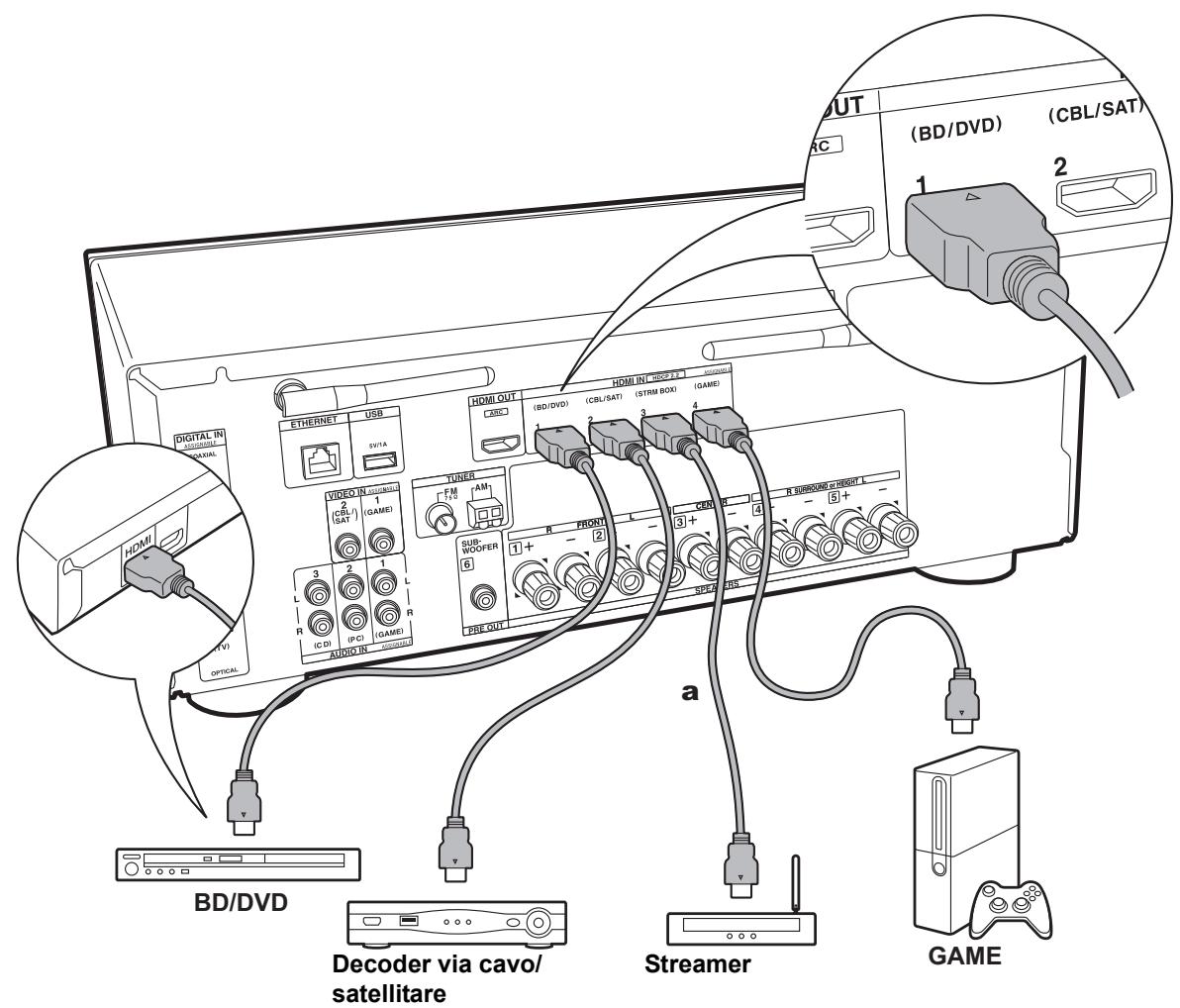

2. Collegare il componente HDMI AV

Questo è un esempio di connessione con un componente AV munito di terminale HDMI Se si collega l'unità a un componente AV conforme allo standard CEC (Consumer Electronics Control), è possibile utilizzare funzionalità quali HDMI CEC (*), che automatizza la selezione dell'ingresso, e HDMI Standby Through, che consente di riprodurre segnali video e audio provenienti da componenti AV sul televisore anche quando questa unità si trova in standby. 0 Per riprodurre video 4K o 1080p, usare il cavo HDMI ad alta velocità. Setup 0 Quando è selezionato "Yes" per "4. Audio Return Channel" in Initial Setup (P22), la funzione HDMI CEC e la funzione HDMI Standby Through sono abilitate automaticamente. Se è selezionato "No, Skip", è necessario effettuare delle impostazioni nel menu Setup una volta completato Initial Setup. Premere sul telecomando ed effettuare le impostazioni in "5. Hardware" - "HDMI". 0 Per fruire del suono digitale surround, tra cui Dolby Digital, l’uscita audio sul lettore Blu-ray o su altro dispositivo deve essere impostata su "Bitstream output".

(*) Funzione HDMI CEC: È possibile controllare funzioni di comando, quali collegamento della commutazione ingressi al selettore di ingresso e a lettori conformi allo standard CEC, commutazione del segnale audio in uscita dal televisore o da questa unità, regolazione del volume tramite il telecomando di un televisore compatibile con lo standard CEC e messa in standby automatica di questa unità quando si spegne il televisore. BD/DVD Decoder via cavo/ satellitare a Cavo HDMI

Streamer GAME > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

3. Collegare il componente Non-HDMI AV

Questo è un esempio di connessione con un componente AV privo di terminale HDMI. Selezionare i cavi per effettuare le connessioni appropriate ai terminali presenti sul componente AV. Quando l'ingresso video viene collegato al terminale CBL/SAT, anche l'ingresso audio deve essere collegato ai terminali CBL/SAT, e così via, in modo da collegare i terminali degli ingressi video con i terminali che hanno lo stesso nome dei terminali degli ingressi audio. Si noti che i segnali video che arrivano al terminale VIDEO IN saranno convertiti in segnali video HDMI e quindi emessi dal terminale di uscita HDMI OUT. 0 Per fruire della riproduzione digital surround, ad esempio Dolby Digital, i segnali audio devono passare tramite cavo digitale coassiale o cavo digitale ottico. 0 È possibile modificare l'impostazione dei terminali di ingresso visibili nell'illustrazione a sinistra, in modo da potersi collegare anche a qualsiasi terminale diverso da CBL/SAT (P56, 56). Setup 0 Per fruire del suono digitale surround, tra cui Dolby Digital, l’uscita audio sul decoder via cavo/ satellitare o su altro dispositivo collegato deve essere impostata su “Bitstream output”.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

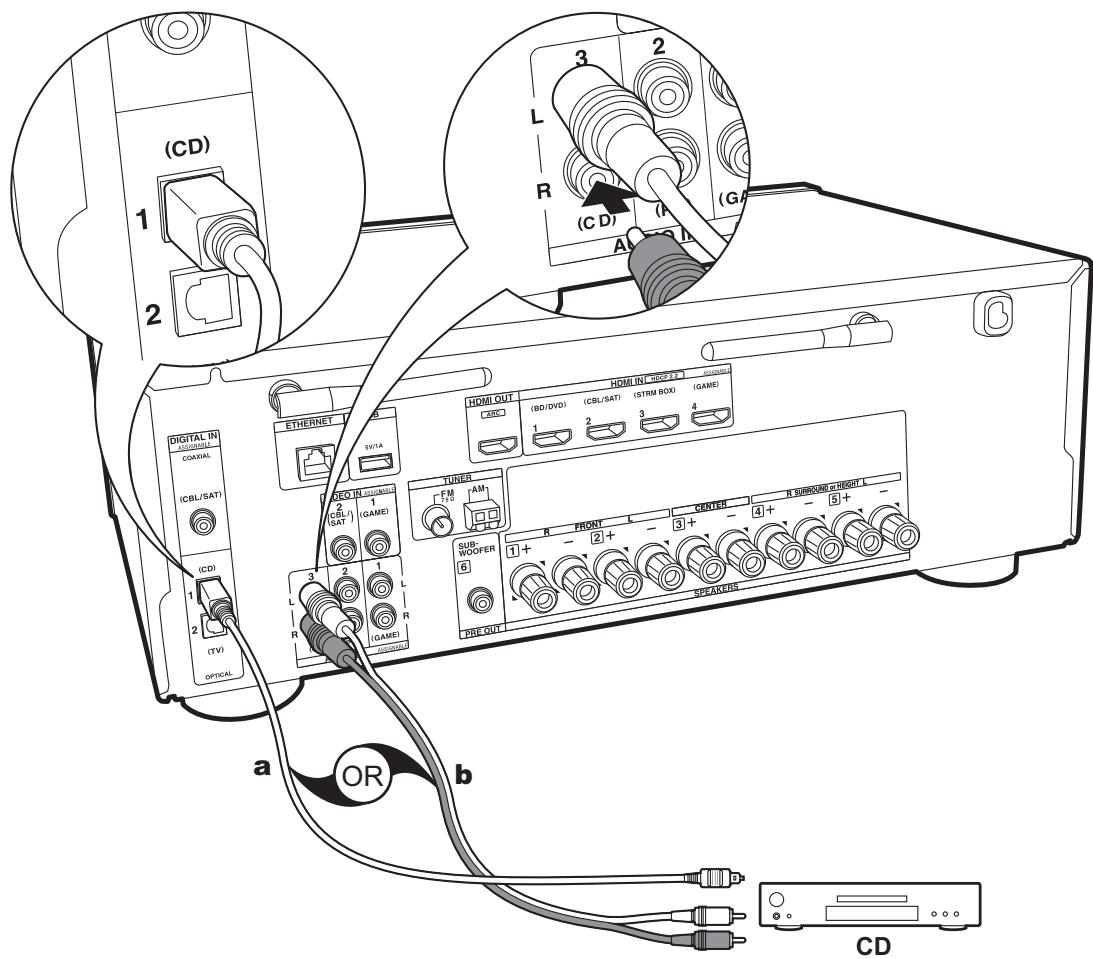

4. Collegare il componente Audio

Esempio di connessione a un componente audio. Effettuare il collegamento al lettore CD usando un cavo digitale ottico o un cavo audio analogico.

a Cavo digitale ottico, b Cavo audio analogico

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

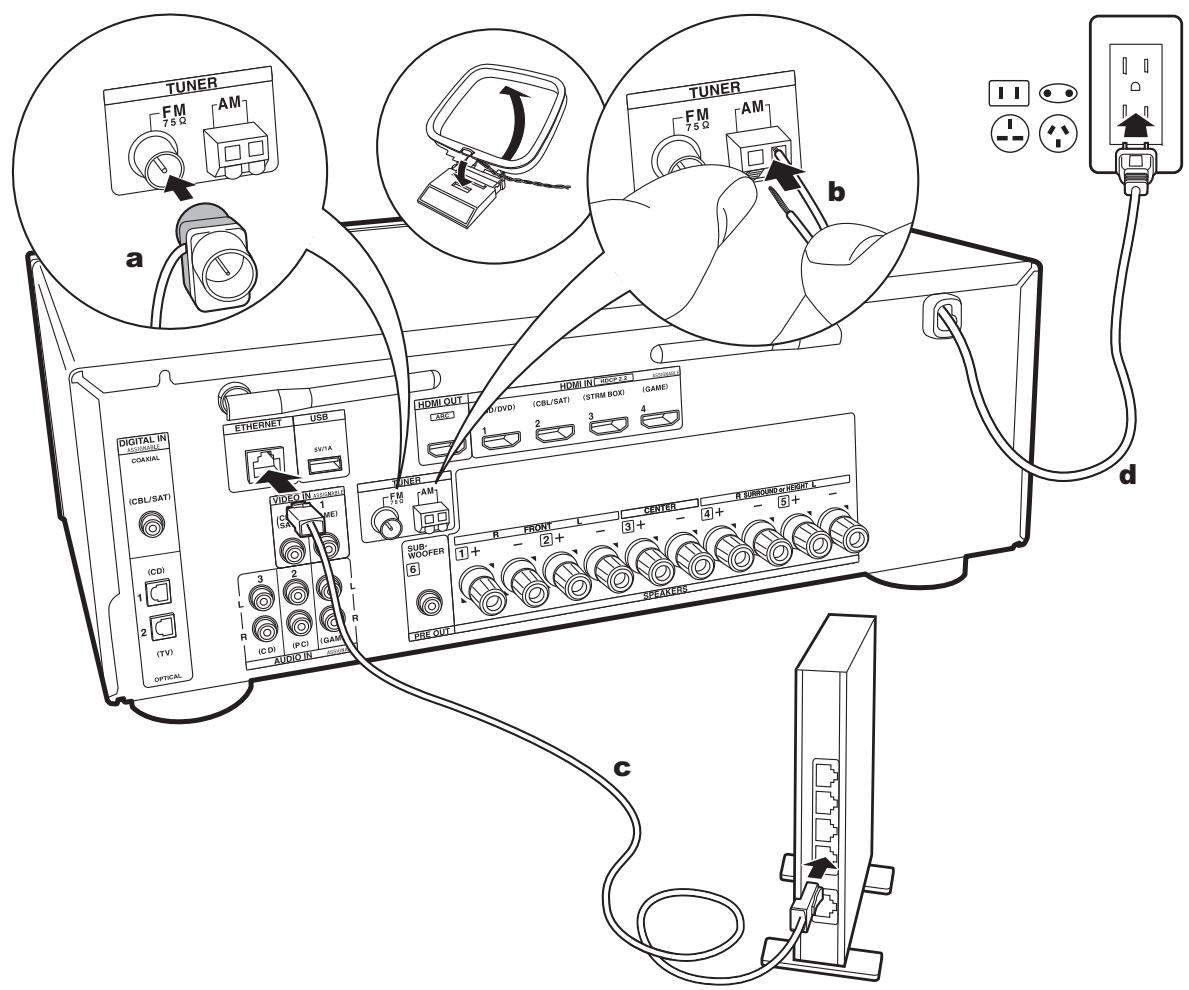

5. Collegare gli altri cavi

Collegamento dell'antenna Spostare l'antenna mentre si riproduce la radio per trovare la posizione che garantisce la ricezione migliore. Usare una puntina o simili per fissare l'antenna FM per interni al muro.

Collegamento di rete

Collegare questa unità alla rete utilizzando una LAN cablata o Wi-Fi (LAN wireless). Collegandosi alla rete è possibile utilizzare funzioni di rete quali Internet radio. Se si utilizza una LAN cablata, collegare il router tramite un cavo Ethernet alla porta ETHERNET, come mostrato nell'illustrazione. Per la connessione Wi-Fi, dopo aver selezionato "Wireless" in "3. Network Connection" (P21) in Initial Setup, selezionare il metodo di impostazione desiderato e seguire le istruzioni visualizzate sullo schermo per configurare la connessione. Collegamento del cavo di alimentazione Il cavo di alimentazione deve essere collegato solo dopo che sono stati completati tutti gli altri collegamenti.

a Antenna FM per interni, b Antenna AM per interni, c Cavo Ethernet, d Cavo di alimentazione

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Initial Setup con installazione guidata Initial Setup Initial Setup inizia automaticamente

Quando si accende l'unità per la prima volta dopo l'acquisto, sul televisore viene automaticamente visualizzato Initial Setup, per consentire all'utente di effettuare le impostazioni di avvio necessarie tramite semplici operazioni, seguendo la guida visualizzata sullo schermo.

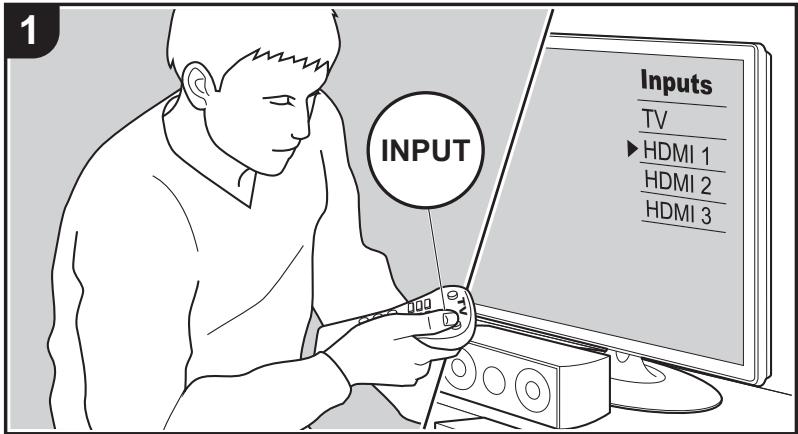

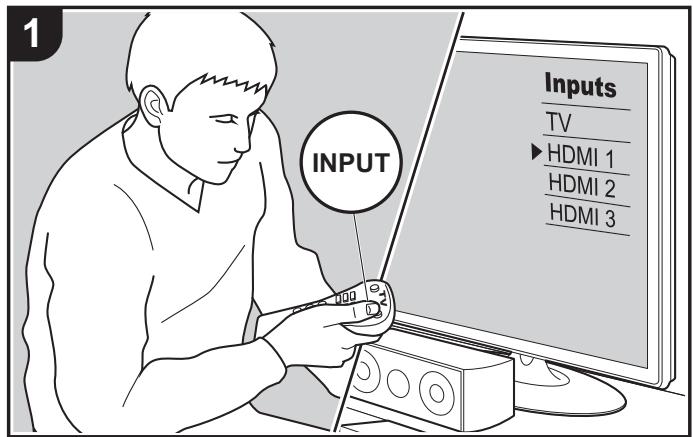

1. Spostare l’ingresso sul televisore a quello assegnato

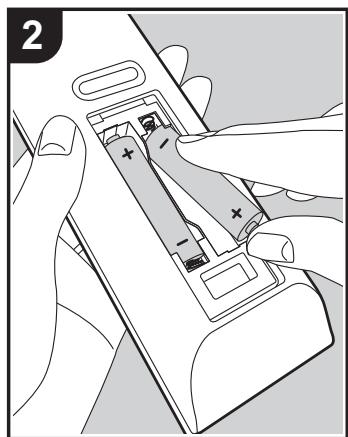

2. Inserire le batterie nel telecomando di questa unità.

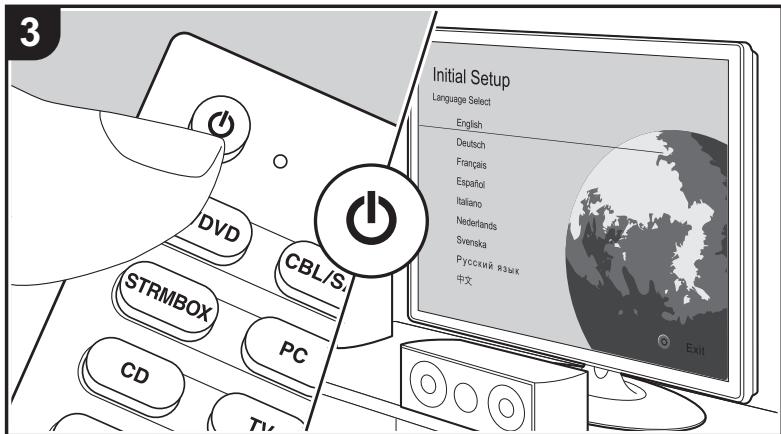

3. Premere Í sul telecomando per accendere l'unità.

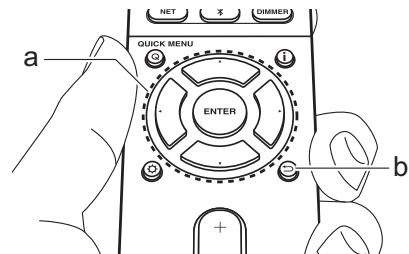

4. Selezionare la voce con i cursori del telecomando e

premere ENTER (a) per confermare la selezione. Per tornare alla schermata precedente, premere (b).

0 Se si termina la procedura prima della fine o si desidera cambiare un'impostazione definita durante Initial Setup, premere sul telecomando, selezionare "6. Miscellaneous" – "Initial Setup" e premere ENTER. Per selezionare nuovamente la lingua visualizzata, cambiare "OSD Language" (P54). ∫ 1. AccuEQ Room Calibration Collocare il microfono di configurazione dei diffusori nella posizione di ascolto e misurare i toni di prova emessi dai diffusori; l'unità imposterà automaticamente il livello del volume, le frequenze di crossover e la distanza dalla

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri posizione di ascolto ottimali per ciascun diffusore. In questo modo verranno inoltre regolati automaticamente gli equalizzatori per i diffusori e sarà possibile correggere la distorsione causata dalle caratteristiche acustiche della stanza. 0 Il completamento della calibrazione richiede dai 3 ai 12 minuti. I diffusori emettono i toni di prova a volume elevato durante le misurazioni, per cui fare attenzione all'ambiente circostante. Inoltre, tenere la stanza quanto più silenziosa possibile durante la misurazione. 0 Se è collegato un subwoofer, controllare l'alimentazione e il volume del subwoofer. Impostare il volume del subwoofer a oltre metà scala. 0 Se si verifica un'interruzione improvvisa dell'alimentazione di questa unità, i fili all'interno dei cavi di potenza potrebbero aver toccato il pannello posteriore o altri fili con la conseguente attivazione del circuito di protezione. Ritorcere i conduttori in modo corretto e assicurarsi che non fuoriescano dai terminali dei diffusori durante il collegamento.

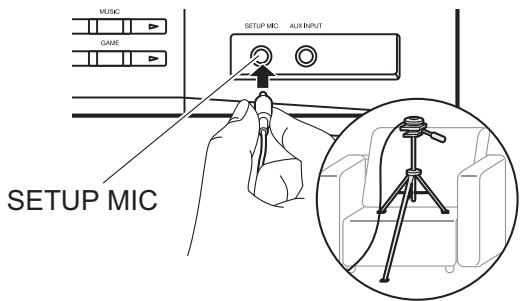

1. Posizionare il microfono in dotazione per il setup dei

diffusori nella posizione di ascolto, e collegarlo all'ingresso SETUP MIC sull’unità principale.

2. Selezionare la configurazione dei diffusori collegati.

L'immagine sullo schermo cambia ogni volta che si sceglie il numero di canali in "Speaker Channels"; fare riferimento a tale immagine quando si effettuano le impostazioni. I diffusori emettono toni di test, e per prima cosa l'unità rileva i diffusori collegati ed il rumore nell'ambiente. Dopo che sono stati visualizzati i risultati delle misure indicate al passaggio 3 sopra descritto, selezionare "Next", premere ENTER sul telecomando, vengono quindi emessi nuovamente i toni di test, e l'unità effettua automaticamente impostazioni come il livello ottimale del volume e la frequenza di crossover. Al termine della misurazione, verrà visualizzato il risultato della stessa. Premere i cursori W / X sul telecomando per controllare le impostazioni. Selezionare "Save" e premere ENTER per salvare le impostazioni. Selezionare se abilitare o disabilitare la funzione equalizzatore che corregge la distorsione causata dall'ambiente acustico della stanza. Se si desidera abilitarla, normalmente si deve selezionare "On (All Channels)", e per disabilitare solo i diffusori anteriori, si deve selezionare "On (Except Front Left / Right)". Scollegare il microfono per il setup dei diffusori. ∫ 2. Source Connection Quando si mette il microfono per il setup dei diffusori su un treppiede, consultare l'illustrazione quando lo si posiziona. selezionato, quindi controllare che le immagini vengano visualizzate sul televisore e che il suono venga riprodotto. Verificare che ciascuna sorgente di ingresso sia collegata correttamente. Seguire la guida, selezionare l'ingresso che si desidera controllare, avviare la riproduzione sul lettore Impostare la connessione Wi-Fi con un punto di accesso come un router LAN wireless. I due metodi di collegamento tramite Wi-Fi sono i seguenti: "Scan Networks": Ricerca di un punto di accesso da questa unità. È necessario conoscere in anticipo l'SSID del punto di accesso. "Use iOS Device (iOS7 or later)": Collegamento tramite la condivisione delle impostazioni Wi-Fi del dispositivo iOS con questa unità. Se si seleziona "Scan Networks", è possibile scegliere ulteriormente tra due metodi di connessione. Controllare quanto segue. "Enter Password": Immettere la password (o la chiave) del punto di accesso per stabilire la connessione. "Push Button": Se il punto di accesso è dotato di un pulsante di connessione automatica, è possibile stabilire la connessione senza immettere una password. 0 Se l'SSID del punto di accesso non viene visualizzato, nella schermata in cui vengono elencati gli SSID selezionare "Other..." tramite il cursore X sul telecomando, quindi premere ENTER e seguire le istruzioni su schermo. Immissione tramite tastiera Per passare da caratteri maiuscoli a minuscoli e viceversa, selezionare "A/a" sullo schermo e premere ENTER. Per scegliere se nascondere la password con "¢" o visualizzarla in formato testo, premere MEMORY sul telecomando. Premendo CLEAR verranno cancellati tutti i caratteri immessi. 0 Durante l'impostazione della rete appare una schermata di conferma che chiede di accettare la politica relativa alla privacy. Selezionare "Accept" e premere ENTER per

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri indicare l'accettazione. ∫ 4. Audio Return Channel Se si è collegato un televisore che supporta ARC, selezionare "Yes". Verranno attivate le impostazioni ARC di questa unità e sarà possibile ascoltare l'audio del televisore attraverso questa unità.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Riproduzione di un componente AV Riproduzione

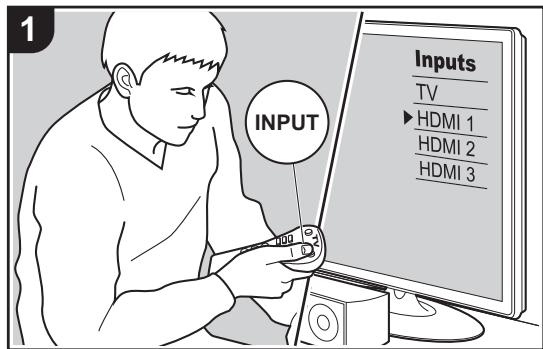

Operazioni base È possibile riprodurre l'audio proveniente da componenti AV, come lettori di dischi Blu-ray, utilizzando questa unità. Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Spostare l’ingresso sul televisore a

quello assegnato all’unità.

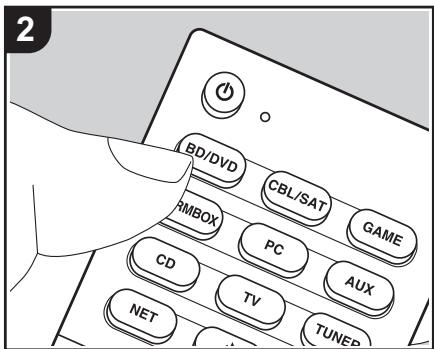

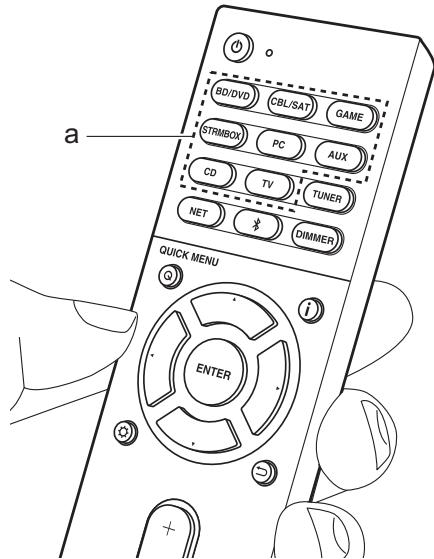

2. Per cambiare ingresso, premere il

selettore di ingresso (a) sul telecomando con lo stesso nome dell'ingresso a cui è connesso il lettore. Premere ad esempio il tasto BD/DVD per utilizzare il lettore collegato al terminale BD/DVD. Premere TV per ascoltare l'audio del televisore. Per riprodurre un dispositivo collegato al terminale AUX INPUT sul pannello anteriore, premere AUX. 0 Quando la funzione di collegamento CEC è attiva, L'ingresso viene commutato automaticamente quando si sono collegati un televisore e un lettore compatibili con CEC a questa unità utilizzando una connessione HDMI.

3. Avviare la riproduzione sul componente

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Riproduzione BLUETOOTH®

Onkyo TX-NR474 XXX Consente la riproduzione wireless di musica presente su uno smartphone o su altri dispositivi abilitati per la tecnologia wireless BLUETOOTH. Eseguire la procedura sotto descritta quando l'unità è accesa. Abbinamento

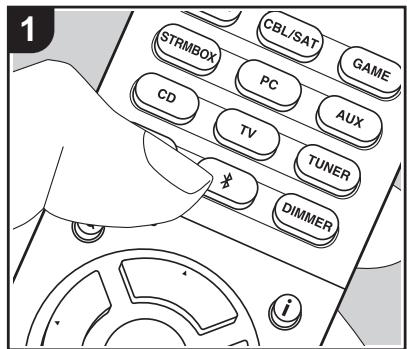

1. Quando si preme il tasto

, sul display di questa unità viene visualizzata l'indicazione "Now Pairing..." e viene abilitata la modalità di abbinamento. 0 Per collegare un altro dispositivo abilitato per la tecnologia wireless BLUETOOTH, tenere premuto finché non viene visualizzato "Now Pairing...", quindi eseguire il passaggio 2. Questa unità può memorizzare i dati di sino ad un massimo di otto dispositivi accoppiati. 0 L’area di copertura è di 48y/15 metri. Si noti che la connessione non è sempre garantita con tutti i dispositivi abilitati per la tecnologia wireless BLUETOOTH. In riproduzione

2. Abilitare (attivare) la funzione

BLUETOOTH sul dispositivo abilitato per la tecnologia wireless BLUETOOTH, quindi selezionare questa unità tra i dispositivi visualizzati. Se viene richiesta una password, inserire “0000”. 0 Questa unità viene visualizzata come "Onkyo TX-NR474 XXXXXX".

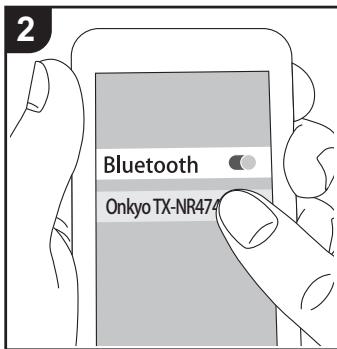

1. Effettuare la procedura di collegamento

sul dispositivo abilitato per la tecnologia wireless BLUETOOTH. L'ingresso di questa unità passerà automaticamente a "BLUETOOTH".

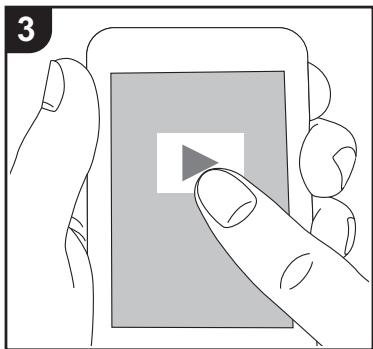

2. Riprodurre i file musicali. Aumentare il

volume del dispositivo abilitato per la tecnologia wireless BLUETOOTH sino ad un livello appropriato. 0 Date le caratteristiche della tecnologia wireless BLUETOOTH, l'audio prodotto su questa unità potrebbe essere leggermente in ritardo rispetto all'audio riprodotto sul dispositivo abilitato per la tecnologia wireless BLUETOOTH. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Internet radio

È possibile usare servizi Internet radio quali TuneIn Radio, Pandora, Deezer e TIDAL collegando questa unità a una rete collegata a Internet. 0 Per poter utilizzare i servizi Internet radio la rete deve essere connessa a Internet. 0 A seconda del servizio di Internet radio utilizzato, l'utente potrebbe doversi registrare prima dal proprio computer. Fare riferimento ai siti Web di ciascun servizio per informazioni dettagliate in proposito. 0 È possibile che gli aggiornamenti del firmware introducano nuove funzionalità o che i provider cessino la fornitura di servizi, per cui alcuni servizi di rete e contenuti potrebbero non essere più disponibili in futuro.

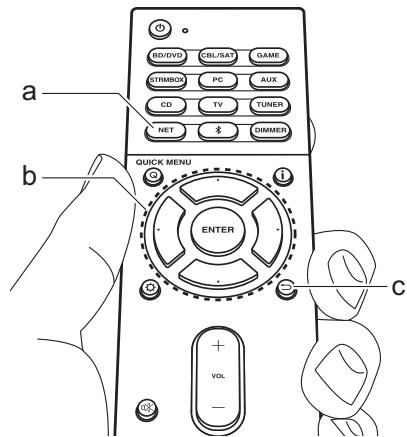

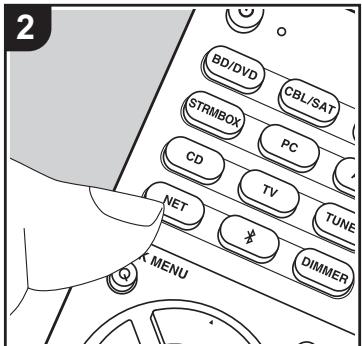

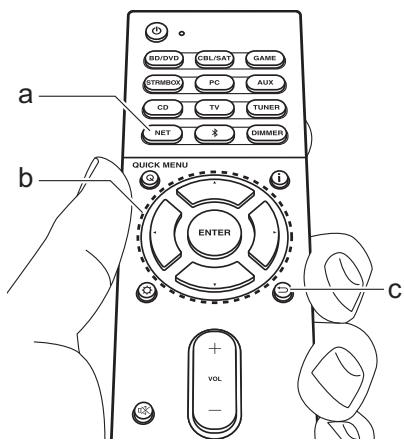

2. Premere NET (a) sul telecomando per

visualizzare un elenco di Funzioni di Rete sul televisore.

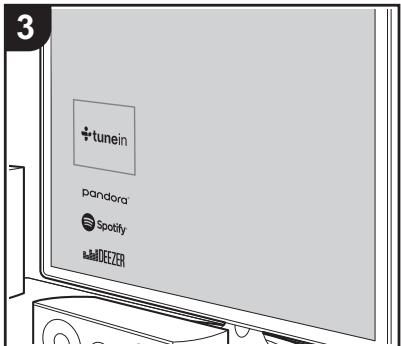

3. Selezionare il servizio Internet radio che

si desidera con i cursori del telecomando e premere ENTER (b) per confermare la selezione.

4. Seguire le istruzioni sullo schermo,

usando i cursori per selezionare stazioni e programmi radio, quindi premere ENTER per avviare la riproduzione. La riproduzione inizia quando il livello di riempimento del buffer visualizzato raggiunge il 100%. 0 Per tornare alla schermata precedente, premere (c). Menu del servizio Internet radio

È possibile registrare alcune stazioni come preferite oppure eliminare delle stazioni precedentemente registrate come preferite. Il menu visualizzato dipende dal servizio selezionato. Le icone del menu vengono visualizzate nella parte inferiore destra della schermata durante la riproduzione di una stazione. Quando è presente solo questa icona, per visualizzare il menu sullo schermo è sufficiente premere ENTER sul telecomando. Quando sono presenti più icone, selezionare un'icona con i cursori del telecomando e premere ENTER. In riproduzione Informazioni sull'account di TuneIn Radio Eseguire la procedura sotto descritta quando l'unità è accesa.

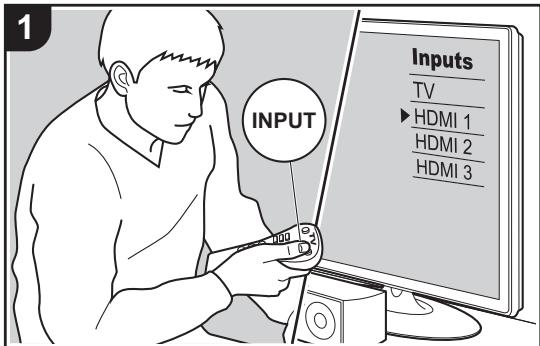

1. Spostare l’ingresso sul televisore a

quello assegnato all’unità. La creazione di un account sul sito web di TuneIn Radio (tunein.com) e l'accesso ad esso dall'unità consente di aggiungere automaticamente stazioni radio preferite e

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri programmi in "My Presets" sull'unità man mano che si seguono sul sito web. "My Presets" viene visualizzato nel livello sotto TuneIn Radio. Per visualizzare una stazione radio registrata in "My Presets", è necessario accedere a TuneIn Radio dall'unità. Per accedere, selezionare "Login" - "I have a TuneIn account" nel menu principale "TuneIn Radio" dell'unità, quindi inserire il proprio nome utente e password. 0 Selezionando "Login" su questa unità, è possibile usare il codice di registrazione visualizzato per l'associazione di questo dispositivo nella sezione My Page del sito web di TuneIn Radio in modo da poter eseguire l'accesso a "Login" "Login with a registration code" senza la necessità di immettere nome utente e password.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Spotify

Wi-Fi Device Onkyo TX-NR474 XXX Devices Available È possibile eseguire la riproduzione con Spotify Connect collegando questa unità alla stessa rete cui sono connessi uno smartphone o un tablet. 0 Per riprodurre Spotify Connect, è necessario installare l'applicazione Spotify sul proprio smartphone o tablet. È inoltre necessario creare un account Spotify premium. – Per informazioni sulle impostazioni di Spotify consultare il seguente sito Web: www.spotify.com/connect/

5. Questa unità si accende

automaticamente, il selettore di ingresso passa a NET e viene avviato lo streaming di Spotify. 0 Se "5. Hardware" - "Power Management" - "Network Standby" è impostato su "Off" nel menu Setup, accendere manualmente l'unità, quindi premere NET sul telecomando. In riproduzione

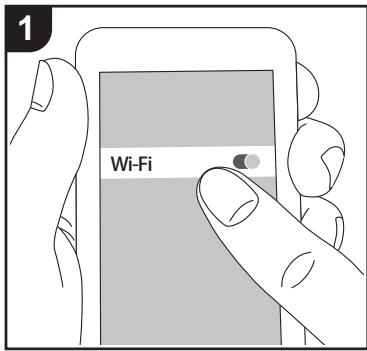

1. Collegare lo smartphone al punto di

accesso a cui è collegata questa unità.

2. Lanciare la app Spotify.

3. Riprodurre il brano nell'app Spotify,

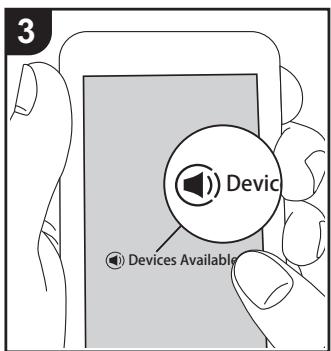

quindi dopo essere passati alla schermata per il controllo della riproduzione, toccare "Devices Available" nella parte inferiore della schermata.

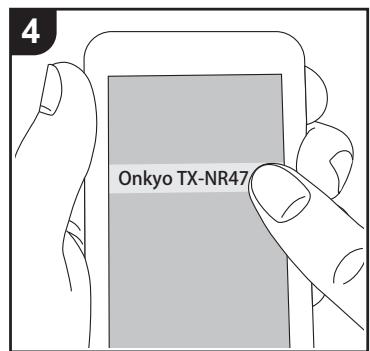

4. Selezionare questa unità.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri AirPlay®

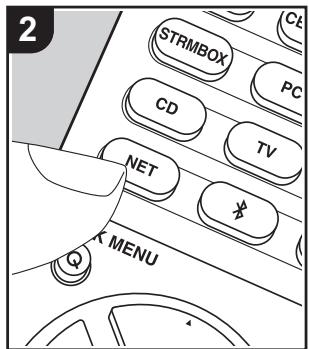

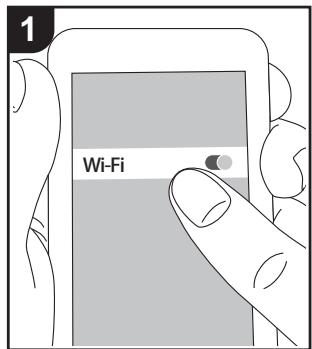

iPhone Onkyo TX-NR474 XXXXXX e.g., iOS 10 Operazioni base È possibile ascoltare in modalità wireless i file musicali su un iPhone®, iPod touch®, o iPad® collegati allo stesso punto di accesso di questa unità. 0 Aggiornare la versione del sistema operativo sul proprio dispositivo iOS alla versione più recente. 0 Potrebbero esistere alcune differenze nelle schermate e nel modo in cui le operazioni vengono effettuate sul dispositivo iOS a seconda della versione di iOS. Per i dettagli, vedere le istruzioni per l'uso del dispositivo iOS.

1. Collegare il dispositivo iOS al punto di

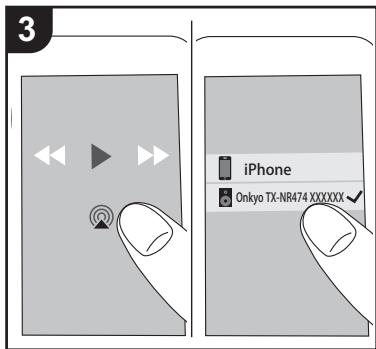

3. Toccare l'icona AirPlay

nella schermata di riproduzione dell'app sul dispositivo iOS e selezionare questa unità dall'elenco di dispositivi visualizzati.

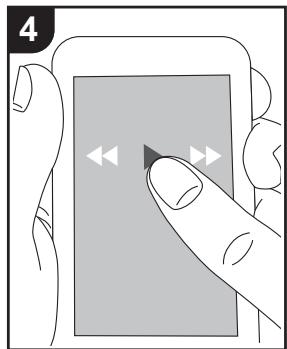

4. Riprodurre i file musicali sul dispositivo

0 Le funzione Network Standby è attiva per impostazione predefinita, per cui quando si eseguono i passaggi 3 e 4 sopra descritti questa unità si accende immediatamente e l'ingresso viene commutato su "NET". Per ridurre la quantità di corrente che si consuma in modalità standby, premere il pulsante sul telecomando, poi nel menu Setup visualizzato impostare "5. Hardware" – "Power Management" – "Network Standby" su "Off". 0 Date le caratteristiche della tecnologia wireless AirPlay, il suono prodotto su questa unità potrebbe essere leggermente in ritardo rispetto al suono riprodotto sul dispositivo abilitato AirPlay. È altresì possibile riprodurre file musicali su un computer con iTunes (Ver. 10.2 o successiva). Prima di eseguire l'operazione, accertarsi che questa unità e il PC siano connessi alla stessa rete, quindi premere NET su questa unità. Sfiorare quindi l'icona AirPlay in iTunes, selezionare questa unità dall'elenco di dispositivi visualizzato, e avviare la riproduzione di un file musicale. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Dispositivo di archiviazione USB

Operazioni base È possibile riprodurre file musicali memorizzati su un dispositivo di archiviazione USB. Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Spostare l’ingresso sul televisore a

quello assegnato all’unità.

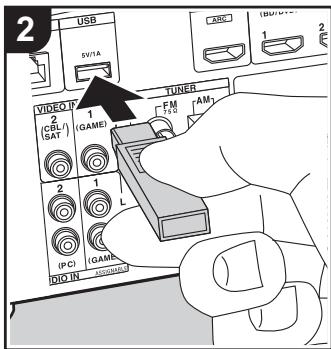

2. Collegare il dispositivo di archiviazione

USB contenente i file musicali alla porta USB nel pannello posteriore di questa unità.

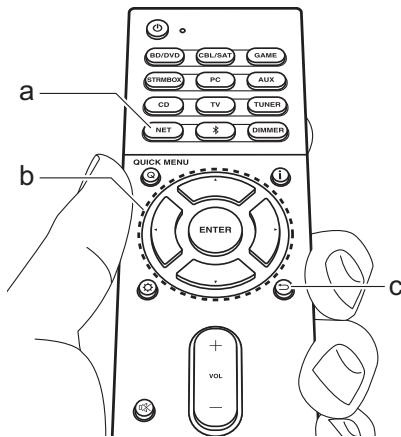

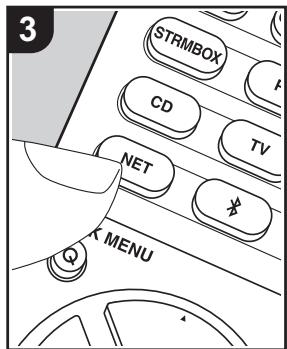

3. Premere NET (a) sul telecomando per

visualizzare la schermata con l'elenco dei servizi di rete.

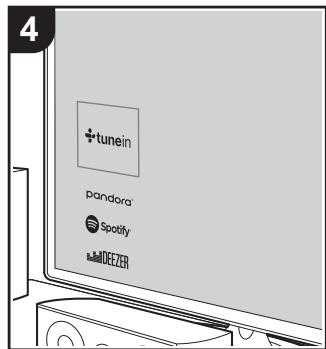

4. Con i cursori del telecomando

selezionare "USB", quindi premere ENTER (b). 0 Se l'indicatore "USB" lampeggia sul display, assicurarsi che il dispositivo di archiviazione USB sia inserito correttamente. 0 Non scollegare il dispositivo di

archiviazione USB quando sul display è visualizzato il messaggio "Connecting···". Questo può causare la perdita di dati o un malfunzionamento. Premere nuovamente ENTER sul telecomando nella schermata successiva. Viene visualizzato l’elenco delle cartelle e dei file musicali presenti sul dispositivo di archiviazione USB. Selezionare la cartella con i cursori e premere ENTER per confermare la selezione. Utilizzando i cursori sul telecomando, selezionare il file musicale, quindi premere ENTER per avviare la riproduzione. Per tornare alla schermata precedente, premere (c). La porta USB di questa unità è conforme allo standard USB 2.0. La velocità di trasferimento potrebbe non essere sufficiente per alcuni contenuti da riprodurre e questo potrebbe portare a interruzioni nella riproduzione dell'audio. 0 Si noti che il funzionamento non è garantito con tutti i dispositivi di archiviazione USB. 0 Questa unità è in grado di utilizzare dispositivi di archiviazione USB conformi allo standard USB Mass Storage Class. Questa unità inoltre, è compatibile con i dispositivi di archiviazione USB che utilizzano i formati di file system FAT16 o FAT32.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Ascolto della radio AM/FM

È possibile ricevere delle stazioni radio FM e AM su questa unità con il sintonizzatore incorporato. Eseguire la procedura sotto descritta quando l'unità è accesa. ∫ Sintonizzazione di una stazione radio Sintonizzazione automatica

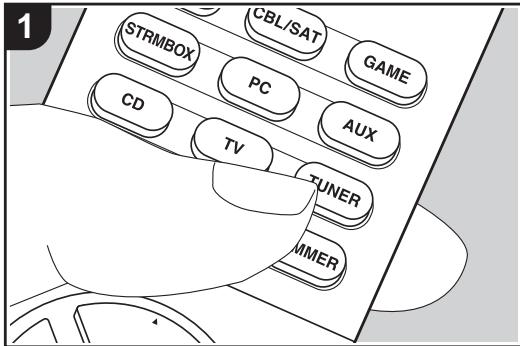

1. Premere ripetutamente TUNER (a) sul

telecomando e selezionare "AM" o "FM".

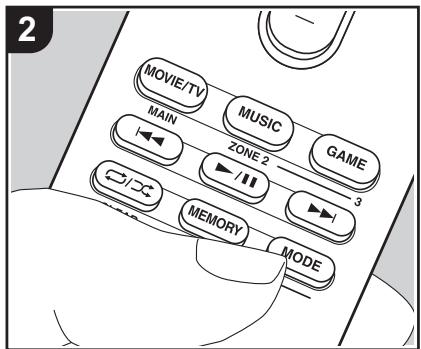

2. Premere MODE (e) sul telecomando in

modo che sul display appaia "TunMode:Auto".

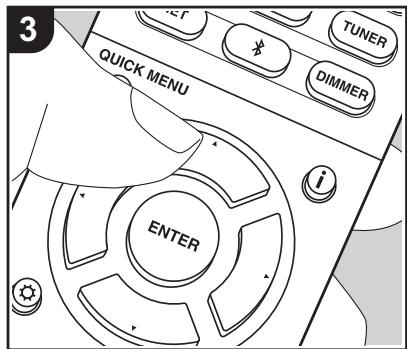

3. Quando si premono i tasti cursore S/T

(b) sul telecomando, ha inizio la sintonizzazione automatica, e la ricerca si arresta quando viene trovata una stazione. Quando viene sintonizzata una stazione radio, sul display si accende

l’indicatore "TUNED". Quando viene sintonizzata una stazione radio FM, si accende l’indicatore "FM ST". Quando la ricezione delle radio FM non è buona: Eseguire la procedura per "Sintonizzazione manuale" nella sezione che segue. Notare che se ci si sintonizza manualmente, la ricezione delle trasmissioni FM sarà mono e non stereo, a prescindere dalla sensibilità della ricezione. Sintonizzazione manuale Se ci si sintonizza manualmente, la ricezione delle trasmissioni FM sarà mono e non stereo, a prescindere dalla sensibilità della ricezione.

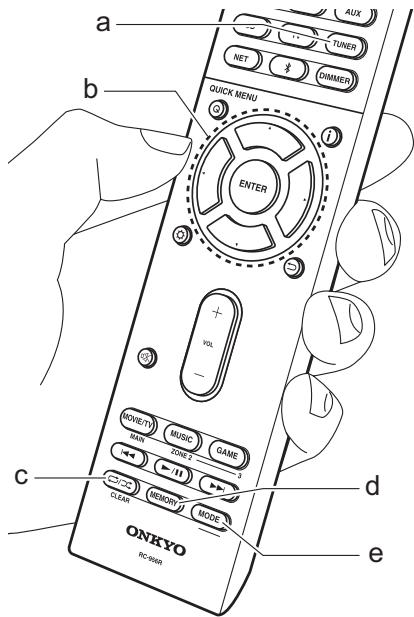

1. Premere ripetutamente TUNER (a) sul

telecomando e selezionare "AM" o "FM".

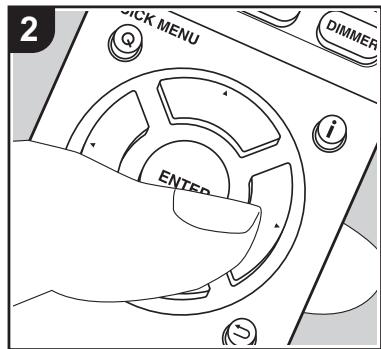

2. Premere MODE (e) sul telecomando in

modo che sul display appaia "TunMode:Manual".

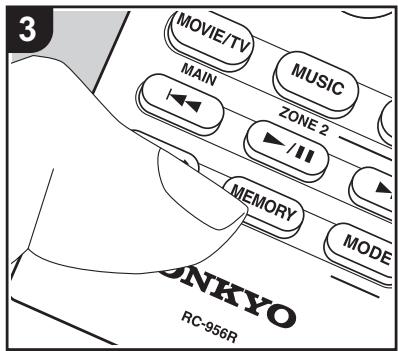

sul telecomando, selezionare la stazione radio desiderata. 0 La frequenza cambia di 1 incremento ogni volta che si preme S/T. La frequenza cambia continuamente se il pulsante viene tenuto premuto e si arresta quando il pulsante viene rilasciato. Impostazione passo frequenza Premere sul telecomando, quindi utilizzare i tasti cursore e ENTER sul telecomando per selezionare "6. Miscellaneous" - "Tuner" - "AM Frequency Step" e selezionare il passo della frequenza per la propria regione. Notare che quando si modifica questa impostazione, vengono eliminate tutte le radio preimpostate.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

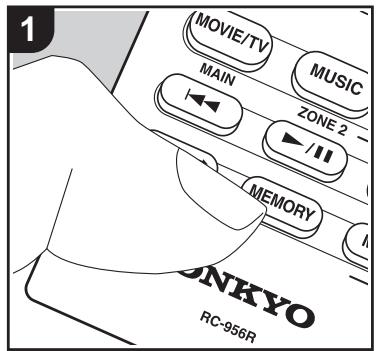

∫ Registrazione di una stazione È possibile registrare fino a 40 delle proprie stazioni radio AM/FM preferite. Registrazione Dopo essersi sintonizzati sulla stazione radio AM/FM che si desidera registrare, seguire la procedura sotto descritta.

1. Premere MEMORY (d) sul telecomando

in modo che sul display il numero preimpostato lampeggi.

Il numero preimpostato smette di lampeggiare dopo la registrazione della stazione. Ripetere questa procedura per tutte le vostre stazioni radio AM/FM preferite. Selezione di una stazione radio preimpostata

1. Premere TUNER (a) sul telecomando.

2. Premere i tasti cursore W/X (b) sul

telecomando per selezionare una stazione memorizzata. Eliminazione di una stazione radio preimpostata

2. Mentre il numero lampeggia (circa 8

secondi), premere ripetutamente i tasti cursore W/X (b) sul telecomando per selezionare un numero compreso tra 1 e

3. Premere nuovamente MEMORY sul

telecomando per memorizzare la stazione.

1. Premere TUNER (a) sul telecomando.

telecomando per selezionare la stazione memorizzata da cancellare.

3. Dopo aver premuto MEMORY (d) sul

telecomando, premere CLEAR (c) mentre il numero della stazione memorizzata lampeggia per eliminare la stazione memorizzata. Il numero sul display si spegne dopo la cancellazione. ∫ Utilizzo di RDS RDS sta per Radio Data System (sistema di dati radio) ed è un metodo di trasmissione dei dati tramite segnali radio FM. Nelle regioni che utilizzano RDS, il nome della stazione radio viene visualizzato quando ci si sintonizza su una stazione radio che trasmette informazioni sui programmi. Inoltre, premendo sul telecomando in questo stato, è possibile utilizzare le seguenti funzioni. Visualizzazione delle informazioni di testo (Radio Text)

1. Quando il nome della stazione viene

visualizzato sul display, premere una volta sul telecomando. Le informazioni di testo trasmesse dalla stazione (Radio Text) visualizzate scorrono lungo il display. "No Text Data" viene visualizzato quando non sono disponibili informazioni di testo.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Ricerca di stazioni per Tipo di programma

1. Quando il nome della stazione viene

visualizzato sul display, premere due volte sul telecomando.

2. Premere i cursori W/X sul telecomando

per selezionare il tipo di programma che si desidera, quindi premere ENTER per iniziare la ricerca. 0 I tipi di programma visualizzati sono i seguenti: None / News (Notiziari) / Affairs (Attualità) / Info (Informazioni) / Sport / Educate (Educazione) / Drama / Culture / Science (Scienza e tecnologia) / Varied / Pop M (Musica pop) / Rock M (Musica rock) / Easy M (Musica MOR) / Light M (Classici musica leggera) / Classics (Musica classica) / Other M (Altra musica) / Weather / Finance / Children (Programmi per bambini) / Social (Affari sociali) / Religion / Phone In / Travel / Leisure / Jazz (Musica jazz) / Country (Musica country) / Nation M (Musica nazionale) / Oldies (Vecchi successi) / Folk M (Musica folk) / Document (Documentari) 0 Le informazioni visualizzate potrebbero talvolta non coincidere con il contenuto trasmesso dalla stazione.

3. Quando viene trovata una stazione, il

nome della stazione lampeggia sul display. A questo punto, premere ENTER per iniziare ad ascoltare la stazione. Se non si preme ENTER, l'unità continua a cercare un'altra stazione. 0 Se non vengono trovate stazioni, viene visualizzato il messaggio "Not

Found". 0 Quando l'unità riceve caratteri non supportati, potrebbero essere visualizzati dei caratteri anomali. Tuttavia, questo non è un malfunzionamento. Inoltre, se il segnale di una stazione è debole, le informazioni potrebbero non essere visualizzate. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Music Server

È possibile eseguire lo streaming di file musicali memorizzati su PC o dispositivi NAS collegati alla stessa rete di questa unità. 0 I server di rete compatibili con la funzione Music Server sono quelli di PC su cui siano installati lettori con funzionalità server di Windows Media® Player 11 o 12 oppure NAS compatibili con la funzionalità home network. Si noti che con i PC è possibile riprodurre solo i file musicali registrati nella libreria di Windows Media® Player. 0 Potrebbe essere necessario effettuare prima alcune impostazioni sul PC per usare Windows Media® Player 11 o 12 con la funzione Music Server. ∫ Impostazioni Windows Media® Player Su Windows Media® Player 11

1. Accendere il PC e lanciare Windows

2. Nel menu "Library" selezionare "Media

Sharing" per visualizzare una finestra di dialogo.

3. Selezionare la casella di controllo

"Share my media", quindi fare clic su "OK" per visualizzare i dispositivi compatibili.

4. Selezionare questa unità, fare clic su

"Allow" quindi selezionare l'icona per questa unità.

5. Fare clic su "OK" per chiudere la finestra

di dialogo. 0 Con alcune versioni di Windows Media® Player, è possibile che i nomi delle voci selezionabili siano diversi. Su Windows Media® Player 12

1. Accendere il PC e lanciare Windows

2. Nel menu "Stream" selezionare “Turn on

media streaming” per visualizzare una finestra di dialogo. 0 Se la trasmissione multimediale è già stata attivata, selezionare "More streaming options..." nel menu "Stream" per elencare i lettori nella rete, quindi procedere al passaggio 4.

3. Fare clic su "Turn on media streaming"

per visualizzare un elenco di lettori nella rete.

4. Selezionare questa unità in "Media

streaming options" e verificare che sia impostata su "Allow".

5. Fare clic su "OK" per chiudere la finestra

di dialogo. 0 Con alcune versioni di Windows Media® Player, è possibile che i nomi delle voci selezionabili siano diversi. ∫ In riproduzione Prima di svolgere le operazioni descritte di seguito, avviare il server (Windows Media® Player 11, Windows Media® Player 12 o dispositivo NAS) contenente i file musicali da riprodurre e assicurarsi che i PC e/o i NAS siano collegati in modo corretto alla stessa rete di questa unità. Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Spostare l’ingresso sul televisore a

quello assegnato all’unità.

2. Premere NET (a) sul telecomando per

visualizzare un elenco di Funzioni di Rete sul televisore.

3. Selezionare "Music Server" con i cursori

del telecomando e premere ENTER (b) per confermare la selezione.

4. Selezionare il server target con i cursori

sul telecomando, quindi premere ENTER per visualizzare la schermata dell’elenco degli elementi.

5. Utilizzando i cursori sul telecomando,

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

selezionare il file musicale da riprodurre, quindi premere ENTER per avviare la riproduzione. Per tornare alla schermata precedente, premere (c). Se viene visualizzato "No Item.", controllare se la connessione alla rete è corretta. Quando sono selezionate determinate impostazioni relative al server o determinate impostazioni di condivisione, l’unità potrebbe non riconoscerlo, o potrebbe non essere in grado di riprodurne i file musicali. L’unità, inoltre, non è in grado di accedere a immagini e video archiviati nei server. Per i file musicali presenti su un server, possono esservi fino a 20.000 brani per cartella, e le cartelle possono essere nidificate fino a una profondità di 16 livelli. ∫ Controllo della riproduzione in remoto da PC

È possibile utilizzare questa unità per riprodurre i file musicali salvati sul proprio PC azionando il PC all’interno della rete domestica. Questa unità supporta la riproduzione da remoto tramite Windows Media® Player 12.

1. Accendere il PC e lanciare Windows

2. Aprire il menu "Stream" e controllare che

"Allow remote control of my Player..." sia selezionato. Fare clic su "Attiva flusso di file multimediali" per visualizzare un elenco di lettori nella rete.

3. Spostare l’ingresso sul televisore a

quello assegnato all’unità.

4. Selezionare facendo clic con il tasto

destro del mouse il file musicale da riprodurre con Windows Media® Player

12. Per riprodurre un file musicale da

remoto su un altro server, aprire il server target da “Other Libraries” e selezionare il file musicale da riprodurre.

5. Selezionare questa unità in "Play to" per

aprire la finestra "Play to" di Windows Media® Player 12 e avviare la riproduzione sull’unità. Se il PC ha come sistema operativo Windows® 8.1, fare clic su "Play to", quindi selezionare questa unità. Se il PC ha come sistema operativo Windows® 10, fare clic su "Cast to Device" e selezionare questa unità. Le operazioni durante la riproduzione da remoto sono possibili dalla finestra “Play to” sul PC. Viene visualizzata la schermata di riproduzione sul televisore collegato all’uscita HDMI dell’unità.

6. Regolare il volume utilizzando la barra

del volume sulla finestra "Play to". 0 Alcune volte, il volume visualizzato sulla finestra di riproduzione da remoto potrebbe differire da quello visualizzato sul display dell’unità. Quando il volume viene regolato da questa unità, inoltre, non viene riportato nella finestra "Play to". 0 La riproduzione in remoto non è possibile quando si utilizza un servizio di rete o si riproducono dei file musicali su un dispositivo di memorizzazione USB. 0 Con alcune versioni di Windows®, è possibile che i nomi delle voci selezionabili siano diversi. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Informazioni aggiuntive sulle funzioni del lettore A seguito di aggiornamenti del firmware (il software del sistema) effettuati dopo l'acquisto o di modifiche del firmware eseguite durante la fabbricazione del prodotto, poterebbero essere disponibili funzioni aggiuntive o modificate rispetto a quelle descritte nel presente manuale. Per informazioni sulle funzioni del lettore aggiunte o modificate, vedere i riferimenti seguenti. Per informazioni sulle modifiche di impostazioni, ecc. diverse dalle funzioni del lettore, fare riferimento a "Informazioni aggiuntive" (P75). Informazioni aggiuntive sulle funzioni del lettore >>> Cliccare qui <<<

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Modalità di ascolto Selezione delle modalità di ascolto Questa unità dispone di numerose modalità di ascolto diverse, ed è possibile selezionare la modalità di ascolto ottimale per i film, la TV, la musica e i giochi utilizzando i tasti MOVIE/TV, MUSIC e GAME (b).

1. Durante la riproduzione, premere uno dei tre tasti (b) sul

2. Premere ripetutamente il pulsante selezionato per

spostarsi tra le modalità visualizzate sul display dell'unità. 0 Per informazioni dettagliate sugli effetti di ciascuna modalità di ascolto, fare riferimento a "Effetti Modalità di ascolto" (P37). Per le modalità di ascolto selezionabili per ciascun formato audio nei segnali di ingresso, fare riferimento a "Modalità di ascolto selezionabili" (P39). 0 L'ultima modalità di ascolto selezionata per la sorgente viene memorizzata per i tasti MOVIE/TV, MUSIC e GAME. Se il contenuto che si sta riproducendo non è supportato dall'ultima modalità di ascolto selezionata, verrà automaticamente selezionata la modalità di ascolto standard per il contenuto in questione. 0 La modalità di ascolto Pure Audio (P39) può essere selezionata anche premendo PURE AUDIO sulla parte anteriore dell'unità principale. La selezione di questa modalità fa accendere l'indicatore PURE AUDIO sull'unità. Premendo nuovamente PURE AUDIO, si riseleziona la modalità di ascolto precedente.

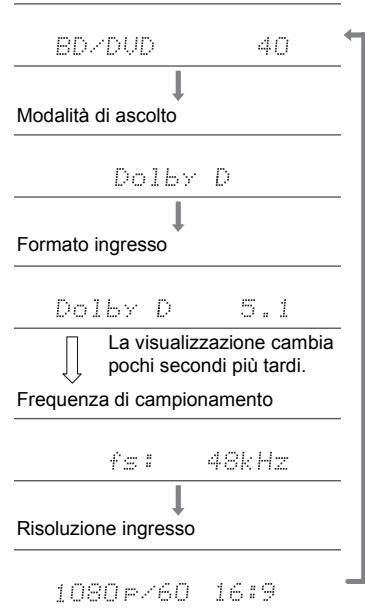

Controllo del formato di ingresso e della modalità di ascolto

Premere (a) sul telecomando diverse volte per cambiare il display dell’unità principale come segue. Sorgente ingresso e volume Modalità di ascolto

Formato ingresso La visualizzazione cambia pochi secondi più tardi. Frequenza di campionamento Risoluzione ingresso > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Effetti Modalità di ascolto Aggiornamento delle modalità di ascolto Prevediamo di introdurre il supporto per il formato audio Dolby Atmos tramite aggiornamenti del firmware di questa unità. Ciò significa che le modalità di ascolto selezionabili dipendono dalla versione del firmware. Con la versione del firmware precedente al supporto del formato Dolby Atmos 0 È possibile selezionare le modalità connesse a Dolby Pro Logic II. Con versioni del firmware che supportano Dolby Atmos 0 È possibile selezionare Dolby Atmos, Dolby Surround, e Surround Enhancer. (Le modalità connesse a Dolby Pro Logic II non possono essere selezionate dopo l'aggiornamento.) Inoltre, quando è possibile selezionare Surround Enhancer, non è possibile selezionare T-D (Theater-Dimensional). In ordine alfabetico AllCh Stereo Ideale per la musica di sottofondo, questa modalità riempie l’intera area di ascolto con un suono stereo dai diffusori anteriori, surround e surround posteriori. Direct Questa modalità di ascolto può essere selezionata per tutti i segnali in ingresso. Le elaborazioni che influenzano la qualità audio vengono disattivate, quindi viene riprodotto un suono più vicino all'originale. I diffusori riproducono il campo sonoro in base al numero di canali nel segnale in ingresso, quindi ad esempio in caso di segnale a due canali la riproduzione avviene solo dai diffusori anteriori. Dolby Atmos Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato Dolby Atmos. Il formato audio Dolby Atmos viene utilizzato nei cinema dotati di attrezzature di ultima generazione e offre un'esperienza sonora rivoluzionaria negli ambienti domestici. A differenza dei sistemi surround esistenti, Dolby Atmos non si basa sui canali, ma permette l'accurato posizionamento di oggetti sonori con movimento indipendente in uno spazio tridimensionale con una chiarezza ancora maggiore. Dolby Atmos è un formato audio opzionale disponibile su Blu-ray Disc, che permette di ottenere un campo sonoro tridimensionale attraverso l'introduzione di un campo sonoro sopra la posizione di ascolto. 0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio del lettore su bitstream. Dolby D (Dolby Digital) Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato Dolby Digital. Dolby Digital è un formato digitale multi-canale sviluppato da Dolby Laboratories, Inc. e ampiamente adottato nelle produzioni cinematografiche. È anche un formato audio standard su DVD-Video e Blu-ray Disc. È possibile registrare fino a un massimo di 5.1 canali su DVD-Video o Blu-ray Disc: due canali anteriori, un canale centrale, due canali surround e il canale LFE dedicato alle basse frequenze (elementi sonori del subwoofer). 0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo digitale e impostare l'uscita audio del lettore su bitstream. Dolby D+ (Dolby Digital Plus) Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato Dolby Digital Plus. Il formato Dolby Digital Plus è una revisione basata su Dolby Digital, che aumenta il numero di canali e migliora la qualità audio fornendo maggiore flessibilità in termini di bit rate. Dolby Digital Plus viene usato come formato audio opzionale su Blu-ray Disc, basato su 5.1 canali, ma con canali aggiuntivi come il canale surround posteriore aggiunto per un massimo di 7.1 canali. 0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio del lettore su bitstream. Dolby PL II (Dolby Pro Logic II) Questa modalità di ascolto consente di espandere il segnale riprodotto a 5.1 canali per adattarlo alla configurazione dei diffusori collegati quando il segnale in ingresso è in formato 2 canali. L'ampliamento del campo sonoro permette di ottenere un suono uniforme, più profondo e naturale. Oltre a sorgenti quali film e CD, anche i giochi possono trarre vantaggio dalla localizzazione del suono. Scegliere tra le modalità appositamente concepite per i film (Movie), per la musica (Music) e per i giochi (Game). Dolby Surround Questa modalità di ascolto consente di espandere i segnali in ingresso a 2 canali, ecc, in più canali per adattarli alla configurazione dei diffusori collegati. Oltre a configurazioni dei diffusori precedenti, è compatibile anche con sistemi di riproduzione per Dolby Atmos con tecnologia Dolby. Dolby TrueHD Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato Dolby TrueHD. Il formato audio Dolby TrueHD è un formato reversibile espanso basato sulla tecnologia di compressione lossless chiamata MLP, e rende possibile riprodurre fedelmente l'audio master registrato in studio. Dolby TrueHD è usato come formato audio opzionale su Blu-ray Disc, basato su

5.1 canali, ma con canali aggiuntivi come il canale

posteriore surround aggiunto per un massimo di 7.1 canali.

7.1 canali possono essere registrati usando 96 kHz/24 bit,

mentre 5.1 canali possono essere registrati usando 192 kHz/24 bit. 0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio del lettore su bitstream.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri DSD Modalità adatta per la riproduzione di sorgenti registrate in DSD. 0 Questa unità supporta segnali DSD tramite HDMI IN. Tuttavia, a seconda del lettore collegato, è possibile ottenere un audio migliore quando il segnale viene emesso dall’uscita PCM del lettore. 0 Questa modalità di ascolto non può essere selezionata se l'impostazione dell'uscita del lettore Blu-ray Disc/DVD è diversa da DSD. DTS Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS. Il formato audio DTS è un formato digitale multi-canale sviluppato da DTS, Inc.. È un formato audio opzionale su DVD-Video e un formato audio standard su Blu-ray Disc. Consente di registrare fino a un massimo di 5.1 canali: due canali anteriori, un canale centrale, due canali surround e il canale LFE dedicato alle basse frequenze (elementi sonori del subwoofer). Il contenuto viene registrato con un ampio volume di dati, con una frequenza di campionamento massima di 48 kHz con una risoluzione di 24 bit e un bit rate di 1,5 Mbps.

0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo digitale e impostare l'uscita audio del lettore su bitstream. DTS Express Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS Express. DTS Express viene usato come formato audio opzionale su Blu-ray Disc, basato su 5.1 canali, ma con canali come il canale surround posteriore aggiunto per un massimo di 7.1 canali. Supporta anche bit rate ridotti. 0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio del lettore su bitstream. 0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo digitale e impostare l'uscita audio del lettore su bitstream. DTS-HD HR (DTS-HD High Resolution Audio) Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS-HD High Resolution Audio. DTS-HD High Resolution Audio viene usato come formato audio opzionale su Blu-ray Disc, basato su 5.1 canali, ma con canali aggiuntivi come il canale surround posteriore aggiunto per un massimo di 7.1 canali. Può essere registrato ad una frequenza di campionamento di 96 kHz con una risoluzione di 24 bit. 0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio del lettore su bitstream. DTS 96/24 Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS 96/24. DTS 96/24 è un formato audio opzionale su DVD-Video e Blu-ray Disc. Consente di registrare fino a un massimo di

5.1 canali: due canali anteriori, un canale centrale, due

canali surround e il canale LFE dedicato alle basse frequenze (elementi sonori del subwoofer). È possibile ottenere una riproduzione dettagliata mediante registrazione a una frequenza di campionamento di 96 kHz con una risoluzione di 24 bit. DTS-HD MSTR (DTS-HD Master Audio) Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS-HD Master Audio. DTS-HD Master Audio viene usato come formato audio opzionale su Blu-ray Disc, basato su 5.1 canali, ma con canali aggiuntivi come il canale surround posteriore aggiunto per un massimo di 7.1 canali, registrati usando una tecnologia audio lossless. Il formato 96 kHz/24bit viene supportato con 7.1 canali, ed il formato 192 kHz/24bit viene supportato con 5.1 canali. 0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio del lettore su bitstream. DTS Neural:X Questa modalità di ascolto consente di espandere i segnali in ingresso a 2 canali, ecc, in più canali per adattarli alla configurazione dei diffusori collegati. DTS:X Questa modalità riproduce fedelmente le caratteristiche dell'audio registrato in formato DTS:X. Il formato audio DTS:X è dato dalla combinazione della tecnologia di mixaggio basata sui precedenti formati basati sui canali e il mixaggio audio dinamico basato sugli oggetti ed è caratterizzato dal posizionamento preciso dei suoni e dalla capacità di esprimere movimento. 0 Per consentire il trasferimento di questo formato audio, eseguire il collegamento usando un cavo HDMI e impostare l'uscita audio del lettore su bitstream. Full Mono In questa modalità, tutti i diffusori emettono lo stesso suono in mono, per cui il suono udibile è lo stesso, indipendentemente da dove ci si trova all’interno della stanza di ascolto. Game-Action In questa modalità, la localizzazione del suono è distinta con enfasi sui bassi. Game-Rock In questa modalità, la pressione del suono viene enfatizzata per aumentare la sensazione dal vivo. Game-RPG In questa modalità, il suono è dotato di una atmosfera drammatica simile alla modalità Orchestra. Game-Sports Adatto per sorgenti audio con molto riverbero. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Mono In questa modalità, quando il segnale in ingresso è analogico o PCM, i diffusori anteriori sinistro e destro emettono il suono in mono. Multich (Multichannel) Modalità adatta per la riproduzione di sorgenti registrate in Multichannel PCM. Orchestra Adatta per la musica classica o lirica, questa modalità enfatizza i canali surround in modo da aumentare la larghezza dell’immagine stereo, e consente di simulare il riverbero naturale di una grande stanza. Pure Audio Questa modalità riproduce il suono originale in modo più fedele. I circuiti del display e del video analogico vengono disattivati in modo da ottenere un suono più puro. 0 La selezione di questa modalità disattiva i circuiti del segnale video analogico, quindi l'ingresso dei segnali video immessi attraverso ingressi diversi da HDMI IN non possono essere visualizzati sul televisore. Stereo In questa modalità, il suono viene emesso dai diffusori anteriori sinistro e destro e dal subwoofer. T-D (Theater-Dimensional) In questa modalità, è possibile ottenere una riproduzione virtuale del suono surround multicanale, anche quando i diffusori surround non sono installati. Funziona controllando come il suono raggiunge le orecchie sinistra e destra dell’ascoltatore. TV Logic Adatta per i programmi televisivi trasmessi da uno studio televisivo. Questa modalità aumenta l'effetto surround di tutto il suono per dare maggior chiarezza alle voci e creare un'immagine acustica realistica. Unplugged Adatta per strumenti acustici, vocali e jazz, questa modalità enfatizza l’immagine stereo anteriore, dando l’impressione di essere esattamente di fronte al palco. Modalità di ascolto selezionabili È possibile selezionare una serie di modalità di ascolto in base al formato audio del segnale in ingresso. 0 Le modalità di ascolto disponibili quando sono collegate le cuffie sono solamente Pure Audio, Mono, Direct, e Stereo Aggiornamento delle modalità di ascolto Prevediamo di introdurre il supporto per il formato audio Dolby Atmos tramite aggiornamenti del firmware di questa unità. Ciò significa che le modalità di ascolto selezionabili dipendono dalla versione del firmware. Con la versione del firmware precedente al supporto del formato Dolby Atmos 0 È possibile selezionare le modalità connesse a Dolby Pro Logic II. Con versioni del firmware che supportano Dolby Atmos 0 È possibile selezionare Dolby Atmos, Dolby Surround, e Surround Enhancer. (Le modalità connesse a Dolby Pro Logic II non possono essere selezionate dopo l'aggiornamento.) Inoltre, quando è possibile selezionare Surround Enhancer, non è possibile selezionare T-D (Theater-Dimensional). Studio-Mix Adatta per la musica rock o pop, questa modalità di ascolto musicale crea un campo sonoro con una potente immagine acustica, come se ci si trovasse in un club o ad un concerto rock. Surround Enhancer Questa modalità consente di riprodurre audio con un ricco campo sonoro, che circonda in modo naturale l'ascoltatore senza affidarsi a riflessioni dalle pareti. Viene creato un canale surround virtuale per fornire un campo sonoro più ampio.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri MOVIE/TV Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Questo è un elenco di modalità di ascolto che è possibile selezionare in base al formato audio del segnale in ingresso. PCM File musicali (eccetto DSD/Dolby TrueHD) Direct Multich PCM Direct Formato ingresso Modalità di Ascolto Analog Direct Mono Dolby Surround Surround Enhancer Full Mono*3 T-D *1: *2: *3:

È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Dolby Surround Dolby Surround Surround Enhancer Surround Enhancer PL II Movie*1 DTS Neural:X DTS Neural:X TV Logic*2 TV Logic*2 AllCh Stereo*3 Stereo*3 Full Mono*3 Full Mono*3 DTS Neural:X AllCh Stereo*3 Multich*1 AllCh PL II Movie*1 TV Logic*2 Mono T-D *1: *2: *3: È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. T-D *1: *2: *3: È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto DSD Direct Dolby Atmos Direct Dolby D+ Direct DSD*1*2 Dolby Atmos Dolby D+*1*2*3 Dolby Surround Surround Enhancer Dolby Surround Surround Enhancer TV Logic Surround Enhancer PL II Movie*3 AllCh Stereo PL II Movie*4 DTS Neural:X Full Mono TV Logic*5 TV Logic*4 T-D AllCh Stereo*6 AllCh Stereo*5 Full Mono*6 Full Mono*5 T-D *1: *2: *3: *4: *5: Non può essere selezionato se il formato di ingresso è mono o 2 ch. È necessario installare il diffusore centrale o i diffusori surround. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. T-D Formato ingresso Modalità di Ascolto Dolby D Direct *1: *2: Dolby D*1*2 Dolby Surround Surround Enhancer *3: *4: PL II Movie*3 TV Logic*4 AllCh Stereo*5 Full Mono*5 *5: *6: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. Dolby D+ non può essere selezionato se la sorgente di ingresso è Blu-ray Disc. É invece possibile selezionare la modalità di ascolto Dolby D. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. T-D *1: *2: *3: *4: *5: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Dolby TrueHD Direct DTS Direct DTS 96/24 Direct Dolby TrueHD*1*2 DTS*1*2 DTS 96/24*1*2 Dolby Surround DTS Neural:X DTS Neural:X Surround Enhancer

Logic*3 Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. *1: *2: *3: *4: TV Logic*3 AllCh Stereo*4 Mono*4 Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Full Mono*4 T-D *1: *2: *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto DTS Express Direct DTS-HD HR Direct DTS-HD MSTR Direct DTS Express*1*2 DTS-HD HR*1*2 DTS-HD MSTR*1*2 DTS Neural:X DTS Neural:X DTS Neural:X Logic*3 Logic*3

AllCh Stereo*4 Full AllCh Stereo*4 Mono*4 Full T-D *1: *2: *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. TV Logic*3 AllCh Stereo*4 Mono*4 Full Mono*4 T-D *1: *2: *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. T-D *1: *2: *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Formato ingresso Modalità di Ascolto DTS:X Direct DTS:X TV Logic*1 AllCh Stereo*2 Full Mono*2 T-D *1: *2: È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri MUSIC Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Questo è un elenco di modalità di ascolto che è possibile selezionare in base al formato audio del segnale in ingresso. PCM File musicali (eccetto DSD/Dolby TrueHD) Pure Audio Multich PCM Pure Audio Formato ingresso Modalità di Ascolto Analog Pure Audio Direct Dolby Surround Surround Enhancer PL II Music*1 DTS Neural:X Orchestra*2 Studio-Mix*2 AllCh Stereo*3 Full Mono*3 *1: *2: *3:

È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Direct Stereo Stereo Dolby Surround Multich*1 Surround Enhancer Dolby Surround PL II Stereo Unplugged*2 Direct *2: *3: Surround Enhancer DTS Neural:X DTS Neural:X Orchestra*2 Orchestra*2 Unplugged*2 Unplugged*2 Studio-Mix*2 Studio-Mix*2 AllCh Stereo*3 AllCh Stereo*3 Full *1: Music*1 Mono*3 È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Full Mono*3 *1: *2: *3: È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto DSD Pure Audio Dolby Atmos Pure Audio Dolby D Pure Audio Direct Direct Direct Stereo Stereo Stereo DSD*1*2 Dolby Atmos Dolby D*1*2 Dolby Surround Surround Enhancer Dolby Surround Surround Enhancer Orchestra Surround Enhancer PL II Music*3 Unplugged PL II Music*3 DTS Neural:X Studio-Mix Orchestra*4 Orchestra*4 AllCh Stereo Unplugged*4 Unplugged*4 Full Mono Studio-Mix*4 Studio-Mix*4 AllCh Full Mono*5 *1: *2: *3: *4: *5: AllCh Stereo*5 Stereo*5 Non può essere selezionato se il formato di ingresso è mono o 2 ch. È necessario installare il diffusore centrale o i diffusori surround. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Full Mono*5 *1: *2: *3: *4: *5: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Dolby D+ Pure Audio Dolby TrueHD Pure Audio DTS Pure Audio Direct Direct Stereo Stereo Dolby *2: *3: *4: *5: *6:

Dolby Stereo TrueHD*1*2 DTS*1*2 Dolby Surround Dolby Surround DTS Neural:X Surround Enhancer Surround Enhancer Orchestra*3 PL II Music*4 PL II Music*3 Unplugged*3 Orchestra*5 Orchestra*4 Studio-Mix*3 Unplugged*5 Unplugged*4 AllCh Stereo*4 Studio-Mix*5 Studio-Mix*4 Full Mono*4 AllCh Stereo*6 AllCh Stereo*5 Full *1: D+*1*2*3 Direct Mono*6 Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. Dolby D+ non può essere selezionato se la sorgente di ingresso è Blu-ray Disc. É invece possibile selezionare la modalità di ascolto Dolby D. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Full *1: *2: *3: *4: *5: Mono*5 Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. *1: *2: *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto DTS 96/24 Pure Audio DTS Express Pure Audio DTS-HD HR Pure Audio Direct Direct Direct Stereo Stereo Stereo DTS *2: *3: *4: DTS Express*1*2 DTS-HD HR*1*2 DTS Neural:X DTS Neural:X DTS Neural:X Orchestra*3 Orchestra*3 Orchestra*3 Unplugged*3 Unplugged*3 Unplugged*3 Studio-Mix*3 Studio-Mix*3 Studio-Mix*3 AllCh Stereo*4 AllCh Stereo*4 AllCh Stereo*4 Full *1: 96/24*1*2 Mono*4 Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Full *1: *2: *3: *4: Mono*4 Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Full Mono*4 *1: *2: *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto GAME DTS-HD MSTR Pure Audio DTS:X Pure Audio Questo è un elenco di modalità di ascolto che è possibile selezionare in base al formato audio del segnale in ingresso. Direct Direct Stereo DTS-HD Stereo MSTR*1*2 DTS Neural:X Orchestra*1 Orchestra*3 Unplugged*1 Unplugged*3 Studio-Mix*1 Studio-Mix*3 AllCh Stereo*2 AllCh Stereo*4 Full Mono*2 Full Mono*4 *1: *2: *3: *4: DTS:X Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. *1: *2: Formato ingresso Modalità di Ascolto Analog Direct Dolby Surround Surround Enhancer PL II Game*1 DTS Neural:X Game-RPG*2 È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Game-Action*2 Game-Rock*2 Game-Sports*2 AllCh Stereo*3 Full Mono*3 T-D *1: *2: *3:

È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto PCM File musicali (eccetto DSD/Dolby TrueHD) Direct Multich PCM Direct DSD Direct Dolby Surround Multich*1 DSD*1*2 Surround Enhancer Dolby Surround Dolby Surround Surround Enhancer Surround Enhancer DTS Neural:X DTS Neural:X PL II Game*3 Game-RPG*2 Game-RPG*2 DTS Neural:X Game-Action*2 Game-Action*2 Game-RPG*4 Game-Rock*2 Game-Rock*2 Game-Action*4 Game-Sports*2 Game-Sports*2 Game-Rock*4 PL II AllCh *1: *2: *3: Game*1 Stereo*3 AllCh Stereo*3 Game-Sports*4 Full Mono*3 Full Mono*3 AllCh Stereo*5 T-D T-D Full Mono*5 È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. *1: *2: *3: È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. T-D *1: *2: *3: *4: *5: Non può essere selezionato se il formato di ingresso è mono o 2 ch. È necessario installare il diffusore centrale o i diffusori surround. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Dolby Atmos Direct Dolby D Direct Dolby D+ Direct Dolby Atmos Dolby D*1*2 Dolby D+*1*2*3 Surround Enhancer Dolby Surround Dolby Surround Game-RPG Surround Enhancer Surround Enhancer Game-Action PL II Game*3 PL II Game*4 Game-Rock Game-RPG*4 Game-RPG*5 Game-Sports Game-Action*4 Game-Action*5 AllCh Stereo Game-Rock*4 Game-Rock*5 Full Mono Game-Sports*4 Game-Sports*5 AllCh T-D Stereo*5 AllCh Stereo*6 Full Mono*5 Full Mono*6 T-D *1: *2: *3: *4: *5: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. T-D *1: *2: *3: *4: *5: *6:

Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. Dolby D+ non può essere selezionato se la sorgente di ingresso è Blu-ray Disc. É invece possibile selezionare la modalità di ascolto Dolby D. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Dolby TrueHD Direct DTS Direct DTS 96/24 Direct Dolby TrueHD*1*2 DTS*1*2 DTS 96/24*1*2 Dolby Surround DTS Neural:X DTS Neural:X Surround Enhancer Game-RPG*3 Game-RPG*3 PL II Game*3 Game-Action*3 Game-Action*3 Game-RPG*4 Game-Rock*3 Game-Rock*3 Game-Action*4 Game-Sports*3 Game-Sports*3 Game-Rock*4 AllCh Game-Sports*4 Full Mono*4 AllCh *1: *2: *3: *4: *5: Stereo*5 AllCh Stereo*4 Full Mono*4 T-D Full Mono*5 *1: T-D *2: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. Può essere selezionato solo quando il formato di ingresso è 2 ch e sono presenti un diffusore centrale o dei diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. Stereo*4 *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. T-D *1: *2: *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto Formato ingresso Modalità di Ascolto DTS Express Direct DTS-HD HR Direct DTS-HD MSTR Direct DTS Express*1*2 DTS-HD HR*1*2 DTS-HD MSTR*1*2 DTS Neural:X DTS Neural:X DTS Neural:X Game-RPG*3 Game-RPG*3 Game-RPG*3 Game-Action*3 Game-Action*3 Game-Action*3 Game-Rock*3 Game-Rock*3 Game-Rock*3 Game-Sports*3 Game-Sports*3 Game-Sports*3 AllCh Stereo*4 AllCh Full Mono*4 *2: *3: *4:

Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. AllCh Stereo*4 Full Mono*4 T-D *1: Stereo*4 Full Mono*4 T-D *1: *2: *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. T-D *1: *2: *3: *4: Non può essere selezionato quando il formato di ingresso è 2 canali. È necessario installare il diffusore centrale o i diffusori surround. È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Formato ingresso Modalità di Ascolto DTS:X Direct DTS:X Game-RPG*1 Game-Action*1 Game-Rock*1 Game-Sports*1 AllCh Stereo*2 Full Mono*2 T-D *1: *2: È necessario installare i diffusori surround o i diffusori di altezza. È necessario installare il diffusore centrale, i diffusori surround o i diffusori di altezza.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Menu Setup Impostazioni avanzate Questa unità consente di configurare le impostazioni avanzate in modo da fornire un'esperienza ancora migliore.

1. Spostare l’ingresso sul televisore a quello assegnato all’unità.

sul telecomando per visualizzare la schermata del menu Setup.

3. Selezionare la voce con S / T del telecomando e premere ENTER per confermare la

selezione. 0 Modificare i valori iniziali per ciascuna delle impostazioni utilizzando i tasti cursore W / X. 0 Per tornare alla schermata precedente, premere

4. Per uscire dalle impostazioni, premere

OSD Language Selezionare la lingua di visualizzazione su schermo. Inglese, tedesco, francese, spagnolo, italiano, olandese, svedese, russo, cinese Impose OSD Impostare se visualizzare o meno le informazioni sul televisore durante, per esempio, la regolazione del volume o la modifica dell'ingresso. "On (valore predefinito)": Mostra OSD sul televisore "Off": non mostra OSD sul televisore 0 A seconda del segnale in ingresso, OSD potrebbe non essere visualizzato pur avendo selezionato “On”. Se non viene visualizzata la schermata di funzionamento, cambiare la risoluzione del dispositivo collegato. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Mini Player OSD Screen Saver È possibile riprodurre sul televisore le immagini provenienti da un altro ingresso selezionato immediatamente prima mentre si riproduce l'audio dall'ingresso NET o BLUETOOTH. Dopo il passaggio a NET o BLUETOOTH, riprodurre le immagini e l'audio, quindi quando si preme MODE sul telecomando, le immagini saranno visualizzate a schermo intero e le informazioni sull'audio (Mini Player) per NET o BLUETOOTH compariranno nell'angolo dello schermo. È possibile impostare la visualizzazione continua di questo Mini Player sullo schermo. "Always On (valore predefinito)": Il Mini Player viene visualizzato costantemente sullo schermo. "Auto Off": Il Mini Player si disattiva automaticamente 30 secondi dopo la visualizzazione. Viene visualizzato per 30 secondi dopo operazioni quali la variazione del volume. 0 Ad ogni pressione del tasto MODE, il video viene visualizzato o disattivato. 0 Questa impostazione non può essere selezionata se "Impose OSD" è impostato su "Off". 0 La funzione di visualizzazione Mini Player non è disponibile quando la lingua dell'OSD è impostata su cinese. Impostare il tempo per avviare il salva schermo. Selezionare "3 minutes (valore predefinito)", "5 minutes", "10 minutes", o "Off". CBL/SAT "Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso CBL/SAT. Se non si assegna un terminale, selezionare "---". Per selezionare un ingresso HDMI IN già assegnato a un altro selettore di ingresso, cambiare per prima cosa l'impostazione del selettore di ingresso in "---". (Il valore predefinito è "HDMI 2 (HDCP 2.2)") GAME "Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso GAME. Se non si assegna un terminale, selezionare "---". Per selezionare un ingresso HDMI IN già assegnato a un altro selettore di ingresso, cambiare per prima cosa l'impostazione del selettore di ingresso in "---". (Il valore predefinito è "HDMI 4 (HDCP 2.2)") STRM BOX "Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso STRM BOX. Se non si assegna un terminale, selezionare "---". Per selezionare un ingresso HDMI IN già assegnato a un altro selettore di ingresso, cambiare per prima cosa l'impostazione del selettore di ingresso in "---". (Il valore predefinito è "HDMI 3 (HDCP 2.2)")

"Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso PC. Se non si assegna un terminale, selezionare "---". Per selezionare un ingresso HDMI IN già assegnato a un altro selettore di ingresso, cambiare per prima cosa l'impostazione del selettore di ingresso in "---". (Il valore predefinito è "---")

"Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso CD. Se non si assegna un terminale, selezionare "---". Per selezionare un ingresso HDMI IN già assegnato a un altro selettore di ingresso, cambiare per prima cosa l'impostazione del selettore di ingresso in "---". (Il valore predefinito è "---") ∫ 2. HDMI Input È possibile cambiare l’assegnazione di ingresso tra i selettori di ingresso e i jack HDMI IN. BD/DVD Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso BD/DVD. Se non si assegna un terminale, selezionare "---". Per selezionare un ingresso HDMI IN già assegnato a un altro selettore di ingresso, cambiare per prima cosa l'impostazione del selettore di ingresso in "---". (Il valore predefinito è "HDMI 1 (HDCP 2.2)")

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

"Da "HDMI 1 (HDCP 2.2)" a "HDMI 4 (HDCP 2.2)": Assegnare un ingresso HDMI IN a piacere al selettore di ingresso TV. Se non si assegna un terminale, selezionare "---". Per selezionare un ingresso HDMI IN già assegnato a un altro selettore di ingresso, cambiare per prima cosa l'impostazione del selettore di ingresso in "---". (Il valore predefinito è "---") ∫ 3. Video Input È possibile cambiare l’assegnazione di ingresso tra i selettori di ingresso e i jack VIDEO IN. Se non si assegna un terminale, selezionare "---". BD/DVD "COAXIAL", "OPTICAL 1", "OPTICAL 2": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso BD/DVD. (Il valore predefinito è "---") CBL/SAT "COAXIAL", "OPTICAL 1", "OPTICAL 2": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso CBL/SAT. (Il valore predefinito è "COAXIAL") GAME "COAXIAL", "OPTICAL 1", "OPTICAL 2": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso GAME. (Il valore predefinito è "---") STRM BOX BD/DVD "VIDEO 1", "VIDEO 2": Assegnare un ingresso VIDEO IN a piacere al selettore di ingresso BD/DVD. (Il valore predefinito è

"COAXIAL", "OPTICAL 1", "OPTICAL 2": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso STRM BOX. (Il valore predefinito è "---")

CBL/SAT "VIDEO 1", "VIDEO 2": Assegnare un ingresso VIDEO IN a piacere al selettore di ingresso CBL/SAT. (Il valore predefinito è "VIDEO 2") "COAXIAL", "OPTICAL 1", "OPTICAL 2": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso PC. (Il valore predefinito è "---")

GAME "VIDEO 1", "VIDEO 2": Assegnare un ingresso VIDEO IN a piacere al selettore di ingresso GAME. (Il valore predefinito è "VIDEO 1") "COAXIAL", "OPTICAL 1", "OPTICAL 2": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso CD. (Il valore predefinito è "OPTICAL 1")

STRM BOX "VIDEO 1", "VIDEO 2": Assegnare un ingresso VIDEO IN a piacere al selettore di ingresso STRM BOX. (Il valore predefinito è "---") "COAXIAL", "OPTICAL 1", "OPTICAL 2": Assegnare un ingresso DIGITAL IN a piacere al selettore di ingresso TV. (Il valore predefinito è "OPTICAL 2")

"VIDEO 1", "VIDEO 2": Assegnare un ingresso VIDEO IN a piacere al selettore di ingresso PC. (Il valore predefinito è "---")

"VIDEO 1", "VIDEO 2": Assegnare un ingresso VIDEO IN a piacere al selettore di ingresso CD. (Il valore predefinito è "---")

"VIDEO 1", "VIDEO 2": Assegnare un ingresso VIDEO IN a piacere al selettore di ingresso TV. (Il valore predefinito è "---") 0 Le frequenze di campionamento supportate per i segnali PCM (stereo, mono) da un ingresso digitale sono 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz/16 bit, 20 bit, 24 bit. ∫ 5. Analog Audio Input È possibile cambiare l’assegnazione di ingresso tra i selettori di ingresso e i jack AUDIO IN. Se non si assegna un terminale, selezionare "---". BD/DVD "AUDIO 1", "AUDIO 2", "AUDIO 3": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso BD/DVD. (Il valore predefinito è "---") CBL/SAT "AUDIO 1", "AUDIO 2", "AUDIO 3": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso CBL/SAT. (Il valore predefinito è "---") ∫ 4. Digital Audio Input È possibile cambiare l'assegnazione di ingresso tra i selettori di ingresso e i terminali DIGITAL IN COAXIAL/OPTICAL. Se non si assegna un terminale, selezionare "---".

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri GAME "AUDIO 1", "AUDIO 2", "AUDIO 3": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso GAME. (Il valore predefinito è "AUDIO 1") STRM BOX "AUDIO 1", "AUDIO 2", "AUDIO 3": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso STRM BOX. (Il valore predefinito è "---")

"AUDIO 1", "AUDIO 2", "AUDIO 3": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso PC. (Il valore predefinito è "AUDIO 2")

"AUDIO 1", "AUDIO 2", "AUDIO 3": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso CD. (Il valore predefinito è "AUDIO 3")

"AUDIO 1", "AUDIO 2", "AUDIO 3": Assegnare un ingresso AUDIO IN a piacere al selettore di ingresso TV. (Il valore predefinito è "---")

Height Speaker Impostare il tipo di diffusore se i diffusori di altezza sono collegati ai terminali SURROUND or HEIGHT. Selezionare scegliendo tra "Front High", "Top Middle (valore predefinito)" o "Dolby Speaker (Front)" in base al numero di diffusori collegati. 0 Se non è possibile selezionare uno degli elementi anche se il collegamento è corretto, verificare che le impostazioni definite in "Speaker Channels" coincidano con il numero di canali collegati. Speaker Impedance Impostare l’impedenza degli altoparlanti collegati. "4ohms": Quando uno qualsiasi degli altoparlanti collegati ha un'impedenza da 4 ≠ o maggiore a meno di 6 ≠ "6ohms (valore predefinito)": Quando gli altoparlanti collegati hanno tutti un'impedenza di 6 ≠ o maggiore 0 Per l’impedenza, controllare le indicazioni poste sul retro degli altoparlanti o sul loro manuale di istruzioni. ∫ 2. Crossover Front Selezionare la frequenza di crossover da "40Hz" a "200Hz" per iniziare l'emissione di frequenze per ciascun canale. (Il valore predefinito è "100Hz") "Full Band": Verrà emessa la banda piena. 0 Se "Configuration" - "Subwoofer" è impostato su "No", "Front" verrà impostato su "Full Band" e i bassi degli altri canali verranno emessi dai diffusori anteriori. Fare riferimento al manuale di istruzioni dei diffusori per definire le impostazioni. Center Selezionare la frequenza di crossover da "40Hz" a "200Hz" per iniziare l'emissione di frequenze per ciascun canale. (Il valore predefinito è "100Hz") "Full Band": Verrà emessa la banda piena. 0 "Full Band" può essere selezionato solo quando "Front" è impostato su "Full Band". 0 Se non è possibile selezionare uno degli elementi anche se il collegamento è corretto, verificare che le impostazioni definite in "Configuration" - "Speaker Channels" coincidano con il numero di canali collegati. È possibile definire le impostazioni relative ai diffusori collegati e modificare il livello del volume. Se si utilizza AccuEQ Room Calibration, le impostazioni vengono configurate automaticamente. Questa funzione non può essere selezionata se le cuffie sono collegate o se "5. Hardware" - "HDMI" - "Audio TV Out" è impostato su "On" e l'audio viene emesso dagli altoparlanti del televisore. ∫ 1. Configuration Speaker Channels Selezionare scegliendo tra "2.1 ch", "3.1 ch", "4.1 ch", "5.1 ch (valore predefinito)", "2.1.2 ch" o "3.1.2 ch" in base al numero di canali collegati. Subwoofer Stabilire se è collegato un subwoofer o meno. "Yes (valore predefinito)": Quando il subwoofer è collegato "No": Quando il subwoofer non è collegato

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Height Surround LPF of LFE Double Bass

Selezionare la frequenza di crossover da "40Hz" a "200Hz" per iniziare l'emissione di frequenze per ciascun canale. (Il valore predefinito è "100Hz") "Full Band": Verrà emessa la banda piena. 0 "Full Band" può essere selezionato solo quando "Front" è impostato su "Full Band". 0 Se non è possibile selezionare uno degli elementi anche se il collegamento è corretto, verificare che le impostazioni definite in "Configuration" - "Speaker Channels" coincidano con il numero di canali collegati. Selezionare la frequenza di crossover da "40Hz" a "200Hz" per iniziare l'emissione di frequenze per ciascun canale. (Il valore predefinito è "100Hz") "Full Band": Verrà emessa la banda piena. 0 "Full Band" può essere selezionato solo quando "Front" è impostato su "Full Band". 0 Se non è possibile selezionare uno degli elementi anche se il collegamento è corretto, verificare che le impostazioni definite in "Configuration" - "Speaker Channels" coincidano con il numero di canali collegati. Impostare il filtro passa-basso per segnali LFE (effetto a bassa frequenza), in modo da superare i segnali di frequenza più bassi del valore impostato e cancellare così i rumori indesiderati. Il filtro passa-basso sarà valido soltanto sulle sorgenti dotate di canale LFE. È possibile impostare un valore compreso nell'intervallo da "80Hz" a "120Hz (valore predefinito)". "Off": Quando questa funzione non deve essere usata Può essere selezionato quando l'impostazione "Configuration" "Subwoofer" è "Yes" e l'impostazione "Front" è "Full Band". Rafforza i bassi inviando al subwoofer i bassi dei diffusori anteriori e del diffusore centrale. "On": L'uscita dei bassi sarà rafforzata. "Off": L'uscita dei bassi non sarà rafforzata. 0 Le impostazioni non verranno configurate automaticamente anche se è stato utilizzato AccuEQ Room Calibration. ∫ 3. Distance Impostare la distanza tra ciascun altoparlante e la posizione di ascolto. Front Left Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "3.60 m") Center Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "3.60 m") Front Right Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "3.60 m") Height Left Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "2.70 m") Height Right Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "2.70 m") Surround Right Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "2.10 m") Surround Left Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "2.10 m") Subwoofer Specificare la distanza tra ciascun diffusore e la posizione di ascolto. (Il valore predefinito è "3.60 m") 0 È possibile passare da un'unità di misura all'altra premendo MODE sul telecomando. Quando l'unità è impostata su piedi, è possibile impostare valori compresi tra 0,1 e 30,0 piedi, in incrementi di 0,1 piedi. Quando l'unità è impostata su metri, è possibile impostare valori compresi tra 0,03 m e 9,00 m in incrementi di 0,03 m. ∫ 4. Level Calibration Front Left Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova ogni volta che si cambia il valore. Selezionare il livello desiderato. (Il valore predefinito è "0 dB") Center Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova ogni volta che si cambia il valore. Selezionare il livello desiderato. (Il valore predefinito è "0 dB") > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Front Right Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova ogni volta che si cambia il valore. Selezionare il livello desiderato. (Il valore predefinito è "0 dB") Height Left Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova ogni volta che si cambia il valore. Selezionare il livello desiderato. (Il valore predefinito è "0 dB") Height Right Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova ogni volta che si cambia il valore. Selezionare il livello desiderato. (Il valore predefinito è "0 dB") Surround Right Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova ogni volta che si cambia il valore. Selezionare il livello desiderato. (Il valore predefinito è "0 dB") Surround Left Selezionare un valore compreso tra "-12 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova ogni volta che si cambia il valore. Selezionare il livello desiderato. (Il valore predefinito è "0 dB") Subwoofer Selezionare un valore compreso tra "-15 dB" e "+12 dB" (con incrementi di 1 dB). Viene emesso un tono di prova ogni volta che si cambia il valore. Selezionare il livello desiderato. (Il valore predefinito è "0 dB") AccuReflex 0 Questa impostazione può essere selezionata solo quando si è impostato "Configuration" "Height Speaker" su "Dolby Speaker". ∫ 6. Equalizer Settings È possibile regolare il volume di uscita della gamma di ciascun diffusore collegato. È possibile regolare il volume delle diverse gamme sonore per ciascuno dei diffusori. È possibile definire tre diversi equalizzatori in Preset 1 a 3. È possibile selezionare fino a un massimo di cinque bande per il Subwoofer e nove bande per tutti gli altri diffusori. Per usare gli effetti dell'equalizzatore impostati, selezionare il numero della preimpostazione in "Quick Menu" - "AccuEQ" - "Equalizer" (P69). Front Dopo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "25 Hz" e "16 kHz" con i cursori W/X, regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-6.0 dB" e "+6.0 dB" con S/T. (Il valore predefinito è "0.0 dB") Center Dopo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "25 Hz" e "16 kHz" con i cursori W/X, regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-6.0 dB" e "+6.0 dB" con S/T. (Il valore predefinito è "0.0 dB") Height Dopo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "25 Hz" e "16 kHz" con i cursori W/X, regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-6.0 dB" e "+6.0 dB" con S/T. (Il valore predefinito è "0.0 dB") ∫ 5. Dolby Enabled Speaker Dolby Enabled Speaker to Ceiling Impostare la distanza tra i diffusori abilitati Dolby e il soffitto. Selezionare un valore tra "0.1 ft/0.03 m" e "15.0 ft/4.50 m" (con incrementi di 0.1 ft/0.03 m, il valore predefinito è "1.80 m") 0 L'unità di distanza (piedi/metri) visualizzata è quella selezionata in "Distance". Consente di migliorare l'effetto di riflessione dei diffusori abilitati Dolby sul soffitto. "On": Quando questa funzione deve essere usata "Off (valore predefinito)": Quando questa funzione non deve essere usata 0 La funzione non viene applicata se la modalità di ascolto è Pure Audio o Direct.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Surround Subwoofer Dopo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "25 Hz" e "16 kHz" con i cursori W/X, regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-6.0 dB" e "+6.0 dB" con S/T. (Il valore predefinito è "0.0 dB") Dopo aver selezionato la frequenza del diffusore, scegliendo un valore compreso tra "25 Hz" e "160 Hz" con i cursori W/X, regolare il volume alla frequenza in questione, scegliendo un valore compreso tra "-6.0 dB" e "+6.0 dB" con S/T. (Il valore predefinito è "0.0 dB") 0 Questa impostazione non può essere selezionata se si è impostato "No" in "Configuration" - "Subwoofer". 0 Il risultato potrebbe non essere quello atteso, a seconda della sorgente di ingresso e dell’impostazione della modalità di ascolto. ∫ 2. Dolby Loudness Management ∫ 3. DTS DTS Auto Surround

Impostare il canale audio o la lingua da mettere in uscita durante la riproduzione dell’audio multiplo o di trasmissioni televisive multilingue, ecc. "Main (valore predefinito)": Solo canale principale "Sub": Solo canale secondario "Main / Sub": I canali principale e secondario verranno emessi allo stesso tempo. 0 Se si riproduce l’audio multiplo, quando si preme sul telecomando verrà visualizzata l'indicazione "1+1". Impostare il canale di ingresso da usare per la riproduzione di qualunque sorgente digitale a 2 canali come Dolby Digital, o sorgente analogica/PCM in modalità di ascolto Mono. "Left": Solo canale sinistro "Right": Solo canale destro "Left + Right (valore predefinito)": Canali sinistro e destro Durante la riproduzione di audio Dolby TrueHD, abilita la funzione di normalizzazione del parlato che mantiene il volume del parlato ad un determinato livello. Notare che quando questa impostazione è Off mentre si riproduce Dolby Digital Plus/Dolby TrueHD, la funzione Late Night che consente di ascoltare audio surround a bassi volumi è impostata su Off. "On (valore predefinito)": Quando questa funzione deve essere usata "Off": Quando questa funzione non deve essere usata Nel caso dell'ingresso di segnali DTS che includano informazioni estese sul canale, la modalità di ascolto ottimale viene selezionata automaticamente in base alle informazioni estese contenute nel segnale in ingresso e alla configurazione dei diffusori di questa unità durante la riproduzione nella modalità di ascolto con decodifica diretta. "On (valore predefinito)": Quando questa funzione deve essere usata "Off": L'audio viene riprodotto usando lo stesso numero di canali del segnale in ingresso in base alla configurazione dei diffusori di questa unità. ∫ 4. LFE Level Impostare il livello dell'effetto a bassa frequenza (LFE) per i segnali della serie Dolby Digital, della serie DTS, Multichannel PCM e DSD. LFE Level Selezionare il livello dell'effetto a bassa frequenza (LFE) per ciascun tipo di segnale, impostando un valore compreso tra "0dB (Valore predefinito)" e "-¶dB". Se il suono dell’effetto a bassa frequenza è troppo forte, selezionare "-20dB" o "-¶dB". > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri ∫ 5. Volume Name Edit Mute Level Impostare il volume abbassato dal volume di ascolto quando il silenziamento è attivo. Selezionare un valore tra "-¶dB (Valore predefinito)", "-40dB" e "-20dB". Maximum Volume Impostare il valore massimo per evitare un volume troppo alto. Selezionare "Off (valore predefinito)" o un valore compreso tra "50" e "99". Power On Volume Impostare il livello di volume per quando l’alimentazione viene accesa. Selezionare "Last (valore predefinito)" (livello di volume prima di entrare in modalità standby), "Min", da "1" a "99" e "Max". 0 Non è possibile impostare un valore più alto di quello di "Maximum Volume". Headphone Level Permette di regolare il volume di emissione delle cuffie. Selezionare un valore compreso tra "-12 dB" e "+12 dB". (Il valore predefinito è "0dB")

∫ 1. IntelliVolume Regolare la differenza di livello del volume tra i dispositivi collegati all’unità. Selezionare il selettore di ingresso da configurare. IntelliVolume

1. Selezionare un carattere o un simbolo con i cursori e premere

ENTER. Ripetere per immettere al massimo 10 caratteri. “A/a”: Passa dai caratteri maiuscolo ai caratteri minuscolo. (Anche premendo MODE sul telecomando si può passare dai caratteri maiuscolo ai caratteri minuscolo) "" "": Muove il cursore in direzione della freccia. ": Elimina un carattere a sinistra del cursore. " ": Immette uno spazio. 0 Premendo CLEAR sul telecomando si rimuovono tutti i caratteri immessi.

2. Dopo l’inserimento, selezionare "OK" con i cursori e premere

ENTER. Il nome dell’ingresso verrà salvato. 0 Per richiamare una stazione radio preimpostata, premere TUNER sul telecomando, selezionare AM/FM, quindi selezionare il numero preimpostato. 0 Non può essere impostato se è selezionato l'ingresso "NET" o "BLUETOOTH". ∫ Audio Select Selezionare la priorità per la selezione degli ingressi quando si collegano più sorgenti audio a un unico selettore di ingresso, come ad esempio i collegamenti sia all'ingresso "GAME" HDMI IN sia all'ingresso "GAME" AUDIO IN. L’impostazione può essere effettuata separatamente per ciascun selettore di ingresso. Selezionare il selettore di ingresso da configurare. Si noti che sono presenti alcuni valori predefiniti che non possono essere modificati dall'utente. Selezionare un valore compreso tra "-12 dB" e "+12 dB". Impostare un valore negativo (j) se il volume del dispositivo target è superiore agli altri e un valore positivo (i) se inferiore. Per controllare l'audio, avviare la riproduzione del dispositivo collegato. (Il valore predefinito è "0dB") ∫ 2. Name Edit Impostare un nome facile per ciascun ingresso. Il nome impostato verrà mostrato sul display dell’unità principale. Selezionare il selettore di ingresso da configurare.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Audio Select PCM Fixed Mode

"ARC": Quando viene data priorità al segnale di ingresso dal televisore compatibile con ARC. 0 L'impostazione può essere selezionata solo quando "5. Hardware" - "HDMI" - "Audio Return Channel" è impostato su "Auto" e anche l'ingresso "TV" è selezionato. "HDMI": Quando viene data priorità al segnale di ingresso dagli ingressi HDMI IN. 0 L’impostazione può essere selezionata solo quando l’ingresso viene assegnato al terminale HDMI nell’impostazione "1. Input/Output Assign" - "HDMI Input". "COAXIAL": Quando viene data priorità al segnale di ingresso dagli ingressi DIGITAL IN COAXIAL. 0 L’impostazione può essere selezionata solo quando l’ingresso viene assegnato al terminale COAXIAL nell’impostazione "1. Input/Output Assign" - "Digital Audio Input". "OPTICAL": Quando viene data priorità al segnale di ingresso dagli ingressi DIGITAL IN OPTICAL. 0 L’impostazione può essere selezionata solo quando l’ingresso viene assegnato al terminale OPTICAL nell’impostazione "1. Input/Output Assign" - "Digital Audio Input". "Analog": Per mettere sempre in uscita l'audio analogico indipendentemente dal segnale di ingresso 0 L’impostazione può essere selezionata solo quando l’ingresso viene assegnato al terminale AUDIO nell’impostazione "1. Input/Output Assign" - "Analog Audio Input". (Valore predefinito: BD/DVD: HDMI, CBL/SAT: HDMI, GAME: HDMI, STRM BOX: HDMI, PC: Analog, AUX: Analog, CD: OPTICAL, TV: OPTICAL) Selezionare se impostare i segnali di ingresso su PCM (eccetto PCM multicanale) quando si seleziona "HDMI", "COAXIAL", o "OPTICAL" nelle impostazioni di "Audio Select". Impostare questa voce su "On" se vengono prodotti disturbi oppure se si verifica un'interruzione all'inizio di un brano quando si riproducono sorgenti PCM. Di norma, selezionare "Off (valore predefinito)". 0 L'impostazione passa a "Off" ogni volta che si modifica l'impostazione "Audio Select". 0 Questa impostazione non può essere modificata se è selezionato l'ingresso "TUNER", "NET" o "BLUETOOTH". ∫ Video Select Quando è selezionato l'ingresso "TUNER", "NET", o "BLUETOOTH", è possibile impostare l'ingresso il cui segnale video viene visualizzato sul televisore. Video Select "Last (valore predefinito)": Selezionare l'ingresso video riprodotto immediatamente prima. "BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "PC", "CD", "TV": Riproduce il video dall'ingresso selezionato. 0 Questa impostazione è valida per i selettori di ingresso assegnati in "1. Input/Output Assign" - "HDMI Input" e "Video Input". 0 Se la lingua dell'OSD è impostata su cinese, è possibile selezionare questa impostazione solo quando in ingresso è selezionato "TUNER". > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

HDMI Standby Through ∫ 1. HDMI HDMI CEC L’impostazione su "On" abilita l'automatismo della selezione dell’ingresso e altre funzioni di automatismo con dispositivi conformi a CEC collegati tramite HDMI. "On": Quando questa funzione deve essere usata "Off (valore predefinito)": Quando questa funzione non deve essere usata Quando si cambia questa impostazione, spegnere e riaccendere l’alimentazione di tutti i componenti collegati. 0 A seconda del televisore in uso, potrebbero essere necessarie delle impostazioni di collegamento sul televisore. 0 Impostando su "On" e chiudendo il menu sullo schermo vengono visualizzati i nomi dei componenti compatibili CEC e sul display compare “CEC On”. 0 Se è impostato "On", il consumo di corrente in modalità standby potrebbe aumentare. (A seconda dello stato del televisore, l’unità entrerà in modalità standby normale.) 0 Azionando il selettore volume su questa unità quando questa impostazione è "On" e l'audio viene emesso dai diffusori del televisore, l'audio sarà emesso anche dai diffusori collegati all'unità. Se si vuole emettere solo da uno dei due, modificare le impostazioni del televisore o dell'unità oppure ridurre il volume dell'unità. 0 Se si verifica un funzionamento anomalo quando si imposta su "On", impostare su "Off". 0 Quando si collega un dispositivo non compatibile CEC, o quando non si è sicuri che sia compatibile, impostare l’opzione su "Off". Quando questa impostazione è diversa da “Off”, è possibile riprodurre il video e l'audio di un lettore HDMI collegato al televisore anche se l'unità è in standby. Se “HDMI CEC” è impostato su “On”, è possibile selezionare solo “Auto” e “Auto (Eco)”. Se si seleziona qualsiasi altra impostazione, impostare "HDMI CEC" su "Off". (Il valore predefinito è "Off") 0 Con qualsiasi impostazione diversa da "Off", il consumo di energia quando questa unità è in modalità standby aumenta. "BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "PC", "CD", "TV": Ad esempio, se si seleziona "BD/DVD", è possibile riprodurre l'output di un'apparecchiatura collegata al terminale "BD/DVD" sul televisore anche se l'unità è in standby. Selezionare questa impostazione se si è deciso quale lettore utilizzare con questa funzione. "Last": È possibile riprodurre il video e l'audio dell'ingresso selezionato sul televisore immediatamente prima che l'unità passi alla modalità standby. Quando è selezionato “Last”, è possibile cambiare la sorgente di ingresso dell'unità anche in modalità standby con il telecomando. "Auto", "Auto (Eco)": Selezionare una di queste impostazioni quando a questa unità vengono collegate apparecchiature conformi allo standard CEC. È possibile riprodurre il video e l'audio dell'ingresso selezionato sul televisore, a prescindere dall'ingresso selezionato immediatamente prima che l'unità passi alla modalità standby, utilizzando la funzione CEC. 0 Per riprodurre l'input di lettori non conformi allo standard CEC sul televisore, è necessario accendere l'unità e impostare il relativo ingresso. 0 Se si utilizza un televisore conforme allo standard CEC, è possibile ridurre il consumo di energia in modalità standby selezionando "Auto (Eco)"

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Audio TV Out Si può ascoltare l’audio dai diffusori del televisore mentre questa unità è accesa. "On": Quando questa funzione deve essere usata "Off (valore predefinito)": Quando questa funzione non deve essere usata 0 L'impostazione rimane su “Auto” se “HDMI CEC” è impostato su “On”. Se questa impostazione viene modificata, impostare "HDMI CEC" su "Off". 0 La modalità di ascolto non può essere modificata mentre "Audio TV Out" è impostato su "On" e l’audio viene emesso dagli altoparlanti del televisore. 0 A seconda del proprio televisore o del segnale di ingresso del componente, l’audio potrebbe non essere emesso attraverso gli altoparlanti del televisore anche se questa impostazione è su "On". In tal caso, l’audio viene emesso dagli altoparlanti dell’unità. 0 Azionando il selettore volume su questa unità mentre questa unità sta ricevendo dei segnali audio e li sta trasmettendo ai diffusori del televisore, l'audio verrà emesso da questa unità. Se non si desidera emettere l'audio dall'unità, cambiare le impostazioni dell'unità o del televisore, oppure ridurre il volume dell'unità. Audio Return Channel È possibile godere del suono del televisore collegato HDMI compatibile ARC attraverso gli altoparlanti collegati all’unità. Per usare questa funzione, impostare preventivamente "HDMI CEC" su "On". "Auto": Per ascoltare l'audio del televisore attraverso i diffusori collegati a questa unità "Off": Quando non si utilizza la funzione ARC Auto Lip Sync Questa impostazione corregge automaticamente ogni eventuale difetto di sincronizzazione tra i segnali audio e video in base ai dati dal televisore compatibile con HDMI LipSync. "On (valore predefinito)": La correzione automatica sarà attivata. "Off": La correzione automatica sarà disattivata. ∫ 2. Network 0 Quando la LAN è configurata con un DHCP, impostare "DHCP" su "Enable" per

configurare l’impostazione automaticamente. Inoltre, per assegnare indirizzi IP fissi a ciascun componente, si deve impostare "DHCP" su "Disable" e assegnare un indirizzo a questa unità in "IP Address" nonché impostare le informazioni relative alla propria LAN, quali Subnet Mask e Gateway. Wi-Fi Collegare l’unità alla rete tramite un router LAN wireless. "On": Connessione LAN wireless "Off (Wired) (valore predefinito)": Per il collegamento tramite LAN cablata Wi-Fi Setup È possibile configurare le impostazioni LAN wireless premendo ENTER quando viene visualizzato "Start". 0 Per le impostazioni del Wi-Fi, fare riferimento a "3. Network Connection" (P21) in Initial Setup. Wi-Fi Status Vengono visualizzate le informazioni per il punto di accesso collegato. "SSID": SSID del punto di accesso collegato "Signal": L'intensità del segnale del punto di accesso collegato. "Status": Lo stato del punto di accesso collegato. MAC Address Questo è l'indirizzo MAC del ricevitore AV. Questo valore è specifico per il componente e non può essere modificato. DHCP "Enable (valore predefinito)": Configurazione automatica tramite DHCP "Disable": Configurazione manuale senza DHCP Se è selezionato "Disable", è necessario impostare manualmente "IP Address", "Subnet Mask", "Gateway", e "DNS Server". IP Address Visualizza/Imposta l'indirizzo IP. Subnet Mask Visualizza/Imposta la subnet mask. Gateway Visualizza/Imposta il gateway. DNS Server Visualizza/Imposta il server DNS primario. Proxy URL Visualizza/Imposta l'URL del server proxy. Proxy Port Visualizza/Imposta il numero di porta del server proxy quando si immette "Proxy URL". > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Friendly Name Cambiare il nome dispositivo associato a questa unità e visualizzato sugli altri dispositivi collegati alla rete, scegliendo un nome facilmente riconoscibile. È impostato su Onkyo TX-NR474****** al momento dell'acquisto. (* indica una serie di caratteri alfanumerici che identifica ciascuna unità)

1. Premere ENTER per visualizzare la schermata Edit.

2. Selezionare un carattere o un simbolo con i cursori e premere

ENTER. Ripetere per immettere al massimo 31 caratteri. “A/a”: Passa dai caratteri maiuscolo ai caratteri minuscolo. (Anche premendo MODE sul telecomando si può passare dai caratteri maiuscolo ai caratteri minuscolo) "" "": Muove il cursore in direzione della freccia. ": Elimina un carattere a sinistra del cursore. " ": Immette uno spazio. 0 Premendo CLEAR sul telecomando si rimuovono tutti i caratteri immessi.

3. Dopo l’inserimento, selezionare "OK" con i cursori e premere

ENTER. Il nome dell’ingresso verrà salvato. AirPlay Password È possibile immettere una password non più lunga di 31 caratteri, in modo tale che solo gli utenti registrati possano utilizzare AirPlay

1. Premere ENTER per visualizzare la schermata Edit.

2. Selezionare un carattere o un simbolo con i cursori e premere

ENTER. Ripetere per immettere al massimo 31 caratteri. "A/a": Passa dai caratteri maiuscolo ai caratteri minuscolo. (Anche premendo MODE sul telecomando si può passare dai caratteri maiuscolo ai caratteri minuscolo) "" "": Muove il cursore in direzione della freccia. ": Elimina un carattere a sinistra del cursore. " ": Immette uno spazio. 0 Per scegliere se nascondere la password con "¢" o visualizzarla in formato testo, premere MEMORY sul telecomando. 0 Premendo CLEAR sul telecomando si rimuovono tutti i caratteri immessi.

3. Dopo l’inserimento, selezionare "OK" con i cursori e premere

ENTER. La password verrà salvata. Usage Data Al fine di migliorare la qualità dei prodotti e dei servizi offerti, potremmo raccogliere informazioni sull'utilizzo del prodotto tramite la rete. Selezionare “Yes” per concedere l'autorizzazione alla raccolta di tali informazioni. Selezionare “No” per negare l'autorizzazione alla raccolta di tali informazioni. (Il valore predefinito è "No") Questa impostazione può essere definita dopo aver confermato la politica sulla privacy. Selezionando “Usage Data” e premendo ENTER, sarà possibile visualizzare la politica sulla privacy. (La stessa schermata viene visualizzata una volta anche durante la configurazione della connessione di rete). Se si concede l'autorizzazione alla raccolta delle informazioni, viene resa disponibile anche l'opzione “Yes”. Se si accetta la politica sulla privacy ma si seleziona “No” per questa impostazione, le informazioni non verranno raccolte. Network Check È possibile controllare la connessione di rete. Premere ENTER quando viene visualizzato "Start".

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri 0 Attendere alcuni istanti se non è possibile selezionare "Network". Apparirà quando la funzione di rete sarà stata avviata. Pairing Information È possibile inizializzare le informazioni di abbinamento salvate su questa unità. Premendo ENTER quando è visualizzato "Clear" vengono inizializzate le informazioni di abbinamento memorizzate in questa unità. 0 Questa funzione non inizializza le informazioni di abbinamento sul dispositivo abilitato per la tecnologia wireless BLUETOOTH. Quando si abbina nuovamente l’unità al dispositivo, assicurarsi di cancellare preventivamente le informazioni di abbinamento sul dispositivo abilitato per la tecnologia wireless BLUETOOTH. Per informazioni su come cancellare le informazioni di abbinamento, fare riferimento al manuale di istruzioni del dispositivo abilitato per la tecnologia wireless BLUETOOTH. Device Visualizza il nome del dispositivo abilitato per la tecnologia wireless BLUETOOTH collegato all’unità. 0 Il nome non viene visualizzato quando "Status" è "Ready" o "Pairing". Status Visualizza lo stato del dispositivo abilitato per la tecnologia wireless BLUETOOTH collegato all’unità. "Ready": Non abbinato "Pairing": Abbinamento "Connected": Connessione riuscita ∫ 3. Bluetooth Bluetooth Selezionare se usare o meno la funzione BLUETOOTH. "On (valore predefinito)": Consente il collegamento con un dispositivo abilitato per la tecnologia wireless BLUETOOTH utilizzando la funzione BLUETOOTH. Selezionare "On" anche quando si eseguono varie impostazioni BLUETOOTH. "Off": Quando la funzione BLUETOOTH non deve essere usata Auto Input Change L’ingresso dell’unità passerà automaticamente a "BLUETOOTH" quando viene eseguito il collegamento da un dispositivo abilitato per la tecnologia wireless BLUETOOTH all’unità. "On (valore predefinito)": L’ingresso diventerà automaticamente "BLUETOOTH" quando viene collegato un dispositivo abilitato per la tecnologia wireless BLUETOOTH. "Off": La funzione è disabilitata. 0 Se l’ingresso non cambia automaticamente, impostare su "Off" e modificare l’ingresso manualmente. Auto Reconnect Questa funzione effettua la riconnessione automatica al dispositivo abilitato per la tecnologia wireless BLUETOOTH collegato per ultimo quando si cambia l'ingresso su "BLUETOOTH". "On (valore predefinito)": Quando questa funzione deve essere usata "Off": Quando questa funzione non deve essere usata 0 Questo potrebbe non funzionare con alcuni dispositivi abilitati per la tecnologia wireless BLUETOOTH. 0 Attendere alcuni istanti se non è possibile selezionare "Bluetooth". Apparirà quando si avvia la funzione BLUETOOTH. ∫ 4. Power Management Sleep Timer

Consente all'unità di entrare automaticamente in standby una volta trascorso il tempo specificato. Selezionare "30 minutes", "60 minutes", o "90 minutes". "Off (valore predefinito)": Non consente l'accesso automatico dell'unità alla modalità standby. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Auto Standby Questa impostazione mette automaticamente l’unità in standby dopo 20 minuti di inattività senza alcun ingresso audio o video. (Quando è attivo "USB Power Out at Standby" o "Network Standby", verrà attivata la modalità HYBRID STANDBY, per ridurre al minimo l'aumento del consumo di energia.) "On (valore predefinito)": L’unità entrerà automaticamente in modalità standby. Sul display si illumina "AUTO STBY". "Off": L’unità non entrerà automaticamente in standby. 0 "Auto Standby" viene visualizzato sul display e sullo schermo del televisore 30 secondi prima che si attivi lo standby automatico. Auto Standby in HDMI Standby Through Abilita o disabilita "Auto Standby" mentre "HDMI Standby Through" è attivo. "On": Attiva questa funzione "Off": L’impostazione verrà disattivata. 0 Questa impostazione non può essere impostata su "On" se "Auto Standby" e "HDMI" - "HDMI Standby Through" sono impostati su "Off". USB Power Out at Standby Se questa funzione è impostata su "On", i dispositivi collegati alla porta USB vengono alimentati elettricamente anche quando l'unità è in standby. (Il valore predefinito è "Off") 0 Quando si utilizza questa funzione, il consumo di energia aumenta anche se questa unità è in standby; tale aumento del consumo di energia viene tuttavia mantenuto al minimo dal passaggio automatico alla modalità HYBRID STANDBY nella quale sono in funzione solo i circuiti essenziali. Network Standby Quando questa funzione viene impostata su "On (valore predefinito)", è possibile accendere l'unità tramite la rete utilizzando un'applicazione in grado di controllare questa unità. 0 Quando si utilizza "Network Standby", il consumo di energia aumenta anche se questa unità è in standby; tale aumento del consumo di energia viene tuttavia mantenuto al minimo dal passaggio automatico alla modalità HYBRID STANDBY nella quale sono in funzione solo i circuiti essenziali. 0 Qualora si perda la connessione di rete, "Network Standby" viene disabilitato per ridurre il consumo di corrente. Se ciò dovesse accadere, usare il tasto di alimentazione sul telecomando o sull'unità principale per accendere l'unità. Bluetooth Wakeup Questa funzione riattiva l’unità in standby collegando un dispositivo abilitato per la tecnologia wireless BLUETOOTH. "On": Quando questa funzione deve essere usata "Off (valore predefinito)": Quando questa funzione non deve essere usata 0 Quando questa impostazione viene impostata su "On", il consumo di energia aumenta anche se questa unità è in standby; tale aumento del consumo di energia viene tuttavia mantenuto al minimo dal passaggio automatico alla modalità HYBRID STANDBY nella quale sono in funzione solo i circuiti essenziali. 0 L'impostazione rimane su "Off" se "5. Hardware" - "Bluetooth" - "Auto Input Change" è impostato su "Off". 0 Attendere alcuni istanti se non è possibile selezionare "Network Standby" o "Bluetooth Wakeup". Apparirà quando la funzione di rete sarà stata avviata.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri

Update via USB ∫ 1. Tuner AM Frequency Step Selezionare un frequency step in base alla propria area di residenza. Selezionare "10 kHz" o "9 kHz (valore predefinito)". 0 Quando si modifica questa impostazione, vengono eliminate tutte le preimpostazioni radio. Selezionare un ID per il telecomando dell’unità tra "1 (valore predefinito)", "2", e "3" per evitare l’interferenza tra l’unità e altri componenti ONKYO che sono installati nella stessa stanza. Dopo aver cambiato l'ID sull’unità principale, cambiare l’ID sul telecomando in base alla procedura seguente. Tenendo premuto MODE, premere i seguenti pulsanti per circa 3 secondi. 0 Per selezionare "1" come ID del telecomando: : (L'indicatore del telecomando lampeggia una volta.) 0 Per selezionare "2" come ID del telecomando: X/h (L’indicatore del telecomando lampeggia due volte.) 0 Per selezionare "3" come ID del telecomando: 9 (L'indicatore del telecomando lampeggia tre volte.) ∫ 3. Firmware Update Update Notice

0 Attendere alcuni istanti se non è possibile selezionare "Firmware Update". Apparirà quando la funzione di rete sarà stata avviata. ∫ 4. Initial Setup ∫ 2. Remote ID Remote ID Premere ENTER per selezionare quando si desidera aggiornare il firmware via USB. 0 Non è possibile selezionare questa impostazione se un dispositivo di archiviazione USB non è collegato o se non c’è nulla da aggiornare nel dispositivo di archiviazione USB. La disponibilità di un aggiornamento firmware sarà notificata tramite rete. "Enable (valore predefinito)": Notifica aggiornamenti "Disable": Disabilita notifiche Version Verrà visualizzata la versione attuale del firmware. Update via NET Premere ENTER per selezionare quando si desidera aggiornare il firmware attraverso la rete. 0 Non sarà possibile selezionare questa impostazione se non si dispone di un accesso a Internet o se non c’è niente da aggiornare. È possibile effettuare Initial Setup dal menu Setup. 0 Attendere alcuni istanti se non è possibile selezionare "Initial Setup". Apparirà quando la funzione di rete sarà stata avviata. ∫ 5. Lock Setup Parameter Bloccare il menu Setup per proteggere le impostazioni. "Locked": Il menu è bloccato. "Unlocked (valore predefinito)": Sbloccato > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Quick Menu

Premendo il tasto Q sul telecomando durante la riproduzione è possibile regolare alcune impostazioni utilizzate con frequenza, come la qualità audio, utilizzando dei menu visualizzati sullo schermo.

1. Premere Q sul telecomando per visualizzare Quick Menu.

Quick Menu BD/DVD Tone Bass Level Treble AccuEQ Other

2. Selezionare la voce con S / T del telecomando e premere ENTER per confermare la

selezione. 0 Modificare i valori iniziali per ciascuna delle impostazioni utilizzando i tasti cursore W / X. 0 Per tornare alla schermata precedente, premere

3. Per uscire dalle impostazioni, premere Q.

∫ Tone Bass: Aumenta o riduce i bassi dei diffusori anteriori. Treble: Aumenta o riduce gli alti dei diffusori anteriori. 0 Non può essere impostato se la modalità di ascolto è Pure Audio o Direct. ∫ Level Center: Consente di regolare il livello del diffusore centrale durante l'ascolto del suono. Subwoofer: Consente di regolare il livello del subwoofer durante l'ascolto. 0 La regolazione effettuata sarà riportata allo stato precedente mettendo l’unità in modalità standby. ∫ AccuEQ AccuEQ Room Calibration: È possibile abilitare o disabilitare la funzione di equalizzazione che corregge la distorsione causata dall'ambiente acustico della stanza. Se si desidera abilitarla, normalmente si deve selezionare "On (All Ch)", e per disabilitare solo i diffusori anteriori, si deve selezionare "On (ex. L/R)". L’impostazione può essere effettuata separatamente per ciascun selettore di ingresso. 0 Questa impostazione non può essere selezionata se AccuEQ Room Calibration non è stato eseguito.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Equalizer: Selezionare da "Preset 1" a "Preset 3" configurato in "2. Speaker" - "Equalizer Settings" (P59) nel menu Setup. La stessa impostazione del campo sonoro è applicata a tutte le gamme quando è impostato "Off". Cinema Filter: Regola la colonna sonora che è stata processata per migliorarne la gamma dei toni alti e renderla così adatta all’home theater. Questa funzione può essere utilizzata con le seguenti modalità di ascolto: Dolby Digital, Dolby Digital Plus, Dolby PL II Movie, Dolby Surround, Dolby TrueHD, Multichannel, DTS, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Neural:X, DTS Express e DSD. 0 Non può essere impostato se la modalità di ascolto è Pure Audio o Direct. ∫ Other A/V Sync: Se il video è in ritardo sull’audio, è possibile ritardare l’audio per annullare il ritardo. Per ciascun selettore di ingresso possono essere effettuate diverse impostazioni. 0 Non può essere impostato se la modalità di ascolto è Pure Audio o Direct. Music Optimizer: Migliora la qualità dell'audio compresso. La riproduzione del suono di file compressi in modo scadente come gli MP3 sarà migliorata. L’impostazione può essere effettuata separatamente per ciascun selettore di ingresso. L’impostazione è valida nei segnali pari o inferiori a 48 kHz. L’impostazione non è valida nei segnali bitstream. 0 Non può essere impostato se la modalità di ascolto è Pure Audio o Direct. Late Night: Consente di udire facilmente i suoni a basso volume. È utile se è necessario ridurre il volume mentre si guarda un film a tarda notte. L'effetto è utilizzabile solo con segnali di ingresso in formato Dolby e DTS. 0 L’impostazione non può essere usata nei seguenti casi. – Quando "3. Audio Adjust" - "Dolby" - "Loudness Management" (P60) nel menu Setup è impostato su "Off" e Dolby Digital Plus o Dolby TrueHD è in riproduzione – Quando il segnale di ingresso è DTS:X e "Dialog Control" è diverso da 0 dB Panorama: Ampliamento laterale del campo sonoro durante la riproduzione nella modalità di ascolto Dolby Pro Logic II Music. Dimension: Regolazione della profondità del campo sonoro dalla parte anteriore alla parte posteriore durante la riproduzione in modalità di ascolto Dolby Pro Logic II Music. Impostare un valore ridotto per spostare il suono verso la parte anteriore. Impostare un valore più alto per spostare il suono verso la parte posteriore. Center Width: Regolazione dell'ampiezza del campo sonoro del canale anteriore durante la

riproduzione in modalità di ascolto Dolby Pro Logic II Music. Impostare un valore ridotto per concentrare il suono al centro. Impostare un valore più alto per distribuire il suono centrale verso sinistra e verso destra. Dialog Control: È possibile aumentare il volume dei dialoghi a passi di 1 dB sino a 6 dB in modo da facilitare l'ascolto dei dialoghi in caso di rumore di fondo. 0 Questa impostazione non è disponibile per contenuti diversi da DTS:X. 0 L'effetto potrebbe non essere selezionabile con alcuni contenuti. Prevediamo di introdurre il supporto per il formato audio Dolby Atmos tramite aggiornamenti del firmware di questa unità. Ciò significa che le impostazioni disponibili dipendono dalla versione del firmware. Con la versione del firmware precedente al supporto del formato Dolby Atmos 0 È possibile impostare Panorama, Dimension, e Center Width. Con versioni del firmware che supportano Dolby Atmos 0 Panorama, Dimension e Center Width non possono essere impostati dopo l'aggiornamento. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Web Setup Le impostazioni per le funzioni di rete di questa unità possono essere definite in un browser web su un PC, uno smartphone, ecc. Proxy: visualizzazione e impostazione dell'URL del server proxy.

sul telecomando per visualizzare il menu Setup.

2. Selezionare "5. Hardware" - "Network" con i cursori, quindi prendere nota dell'indirizzo IP

visualizzato in "IP Address".

3. Avviare il browser web sul PC o sullo smartphone e immettere l'indirizzo IP dell'unità nel

4. Le informazioni relative all'unità (schermata Web Setup) vengono visualizzate nel

5. Dopo aver modificato le impostazioni, selezionare "Save" per salvarle.

Device Information È possibile modificare il Friendly Name, impostare una AirPlay Password, ecc. Control4: registrazione di questa unità in caso di utilizzo di un sistema Control4. Firmware Update: selezione dell'aggiornamento del firmware scaricato sul PC per l'aggiornamento di questa unità. Network Setting Status: possibilità di visualizzazione di informazioni relative alla rete, quali indirizzo MAC e indirizzo IP di questa unità. Network Connection: possibilità di selezione della modalità di collegamento alla rete. Se si seleziona "Wireless", selezionare un access point da "Wi-Fi Setup" per il collegamento. DHCP: possibilità di modifica delle impostazioni DHCP. Se si seleziona "Off", impostare "IP Address", "Subnet Mask", "Gateway" e "DNS Server" manualmente.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Aggiornamento del firmware Funzione di aggiornamento su questa unità Procedura di aggiornamento Questa unità dispone di una funzione che consente di aggiornare il firmware (il software di sistema) tramite una rete o la porta USB. Questo ci consente di apportare miglioramenti a numerose operazioni e di aggiungere funzionalità. Sono disponibili due metodi per l’aggiornamento del firmware: tramite la rete e tramite USB. L’aggiornamento può richiedere circa 20 minuti per il completamento con ciascuno dei due metodi: tramite la rete o tramite USB. Inoltre, le impostazioni modificate vengono mantenute indipendentemente dal metodo utilizzato per l'aggiornamento. Quando questa unità è collegata a una rete, sul display potrebbero essere visualizzate delle notifiche relative agli aggiornamenti del firmware. Per eseguire l’aggiornamento, selezionare “Update Now” con i cursori del telecomando e premere ENTER. "Quando l’aggiornamento è completo, viene visualizzato "Completed!". 0 Per le informazioni più recenti sugli aggiornamenti, visitare il nostro sito web. Non è necessario aggiornare il firmware di questa unità se non è disponibile nessun aggiornamento. 0 Prima di aggiornare, assicurarsi che il microfono per la configurazione degli altoparlanti non sia collegato. 0 Durante un aggiornamento, non – Scollegare e ricollegare qualsiasi cavo, dispositivo di archiviazione USB, microfono di configurazione degli altoparlanti o cuffie, né effettuare alcuna operazione sul componente, come spegnere l’alimentazione – Accesso a questa unità da un PC o uno smartphone mediante un'applicazione Dichiarazione liberatoria: Il programma e la relativa documentazione online sono forniti per l’uso sotto la propria responsabilità. Non saremo responsabili e l'utente non riceverà rimborsi per danni relativi a reclami di qualunque tipo per quanto riguarda l’utilizzo del programma o della documentazione online che lo accompagna da parte dell’utente, indipendentemente dalla teoria legale, e se derivi da atto illecito o da contratto. In nessun caso saremo responsabili rispetto all’utente o a terzi per eventuali danni speciali, indiretti, incidentali o

consequenziali di qualsiasi tipo, compresi, ma non limitati a, compensazione, rimborso o danni derivanti da perdita di profitti presenti o possibili, perdita di dati o per qualsiasi altro motivo. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Aggiornamento del firmware tramite rete 0 Controllare che l’unità sia accesa e la connessione a Internet sia stata stabilita. 0 Spegnere il componente di controllo (PC, ecc.) collegato alla rete. 0 Arrestare la riproduzione della radio su Internet, di qualsiasi dispositivo di archiviazione USB o dei contenuti del server. 0 Quando "5. Hardware" - "HDMI" - "HDMI CEC" nel menu Setup è impostato su "On", impostarlo su "Off". 0 La descrizione potrebbe differire dal display su schermo, ma ciò non cambia il funzionamento o la funzione.

1. Spostare l’ingresso sul televisore a quello assegnato

sul telecomando. Setup

3. Selezionare "6. Miscellaneous" - "Firmware Update" "Update via NET" con i cursori nell'ordine e premere

0 Se "Firmware Update" viene visualizzato in grigio e non può essere selezionato, attendere alcuni istanti finché non si avvia. 0 Non è possibile selezionare "Update via NET" se non c’è alcun firmware da aggiornare.

4. Premere ENTER con "Update" selezionato per avviare

l’aggiornamento. 0 Durante l’aggiornamento, lo schermo del televisore potrebbe oscurarsi a seconda del programma aggiornato. In questo caso, controllare il progresso sul display dell’unità. Lo schermo del televisore rimane nero fino a quando l’aggiornamento non è completo e l’alimentazione non viene riattivata. 0 Quando l’aggiornamento è completo, viene visualizzato "Completed!".

5. Premere Í ON/STANDBY sull'unità principale per

mettere l'unità in standby. Il processo è completato e il firmware è aggiornato all’ultima versione disponibile. 0 Non utilizzare Í sul telecomando. Se viene visualizzato un messaggio di errore: Quando si verifica un errore, sul display dell'unità viene visualizzato il messaggio "¢-¢¢Error!". ("¢" rappresenta un carattere alfanumerico.) Controllare quanto segue: 0 ¢-01, ¢-10: Impossibile riconoscere il cavo Ethernet. Collegare correttamente il cavo Ethernet. 0 ¢-02, ¢-03, ¢-04, ¢-05, ¢-06, ¢-11, ¢-13, ¢-14, ¢-16, ¢-17, ¢-18, ¢-20, ¢-21: Errore di connessione internet. Controllare quanto segue: – Se il router è attivato – Se questa unità e il router sono connessi alla rete Provare a scollegare e quindi ricollegare l’alimentazione dell’unità e del router. Ciò potrebbe risolvere il problema. Se ancora non si riesce a connettersi a Internet, il server DNS o il server proxy potrebbero essere temporaneamente non in funzione. Controllare lo stato del servizio con il provider di servizi Internet. 0 Altri: Scollegare e ricollegare il cavo di alimentazione, quindi ripetere dall'inizio. Aggiornamento tramite USB 0 Preparare un dispositivo di archiviazione USB da 128MB o più grande. Formato sistema file FAT16 o FAT32. – I supporti inseriti in un lettore di schede USB non possono essere utilizzati per questa funzione. – I dispositivi di archiviazione USB con funzioni di sicurezza non sono supportati. – Gli hub USB e i dispositivi USB dotati della funzione hub non sono supportati. Non collegare tali dispositivi all’unità. 0 Eliminare tutti i dati memorizzati sul dispositivo di archiviazione USB. 0 Spegnere il componente di controllo (PC, ecc.) collegato alla rete. 0 Arrestare la riproduzione della radio su Internet, di qualsiasi dispositivo di archiviazione USB o dei contenuti del server. 0 Quando "5. Hardware" - "HDMI" - "HDMI CEC" nel menu Setup è impostato su "On", impostarlo su "Off". 0 Alcuni dispositivi di archiviazione USB potrebbero richiedere molto tempo per caricare, potrebbero non essere caricati correttamente, oppure potrebbero non essere alimentati correttamente in base al dispositivo o al loro contenuto. 0 Non saremo responsabili in alcun modo per qualsiasi perdita o danneggiamento di dati o per la mancata memorizzazione derivanti dall’utilizzo del dispositivo di archiviazione USB con questo ricevitore AV. Grazie per la vostra comprensione. 0 La descrizione potrebbe differire dal display su schermo, ma ciò non cambia il modo di funzionamento o la funzione.

1. Collegare il dispositivo di archiviazione USB al PC.

2. Scaricare sul proprio PC il file del firmware dal nostro sito

web e decomprimerlo. I file di firmware vengono denominati nel seguente modo: ONKAVR¢¢¢¢_¢¢¢¢¢¢¢¢¢¢¢¢.zip Decomprimere il file sul PC. Il numero di file e cartelle

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri decompressi varia a seconda del modello.

3. Copiare tutti i file e le cartelle decompressi nella cartella

principale del dispositivo di archiviazione USB. 0 Assicurarsi di copiare i file decompressi.

4. Collegare il dispositivo di archiviazione USB alla porta

USB dell’unità principale. 0 Se si collega un drive hard disk USB alla porta USB dell’unità, raccomandiamo di utilizzare il relativo adattatore CA per alimentarlo. 0 Se il dispositivo di archiviazione USB è stato suddiviso, ciascuna sezione verrà trattata come un dispositivo indipendente.

5. Spostare l’ingresso sul televisore a quello assegnato

sul telecomando. Setup

7. Selezionare "6. Miscellaneous" - "Firmware Update" "Update via USB" con i cursori nell'ordine e premere

0 Se "Firmware Update" viene visualizzato in grigio e non può essere selezionato, attendere alcuni istanti finché non si avvia.

0 Non è possibile selezionare "Update via USB" se non c’è alcun firmware da aggiornare.

8. Premere ENTER con "Update" selezionato per avviare

l’aggiornamento. 0 Durante l’aggiornamento, lo schermo del televisore potrebbe oscurarsi a seconda del programma aggiornato. In questo caso, controllare il progresso sul display dell’unità. Lo schermo del televisore rimane nero fino a quando l’aggiornamento non è completo e l’alimentazione non viene riattivata. 0 Durante l'aggiornamento, non spegnere, né scollegare e quindi ricollegare il dispositivo di archiviazione USB. 0 Quando l’aggiornamento è completo, viene visualizzato "Completed!".

9. Scollegare il dispositivo di archiviazione USB dall’unità

principale. 10.Premere Í ON/STANDBY sull'unità principale per mettere l'unità in standby. Il processo è completato e il firmware è aggiornato all’ultima versione disponibile. 0 Non utilizzare Í sul telecomando. Se viene visualizzato un messaggio di errore: Quando si verifica un errore, sul display dell'unità viene visualizzato il messaggio "¢-¢¢ Error!". ("¢" rappresenta un carattere alfanumerico.) Controllare quanto segue: 0 ¢-01, ¢-10: Dispositivo di archiviazione USB non trovato. Controllare se il dispositivo di archiviazione USB o il cavo USB sono correttamente inseriti nella porta USB di questa unità. Collegare il dispositivo di archiviazione USB a una fonte di alimentazione esterna se dispone di una propria alimentazione. 0 ¢-05, ¢-13, ¢-20, ¢-21: Il file firmware non è presente nella cartella principale del dispositivo di archiviazione USB, o il file firmware è relativo a un altro modello. Riprovare dallo scaricamento del file di firmware. 0 Altri: Scollegare e ricollegare il cavo di alimentazione, quindi ripetere dall'inizio. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Informazioni aggiuntive Informazioni aggiuntive A seguito di aggiornamenti del firmware (il software del sistema) effettuati dopo l'acquisto o di modifiche del firmware eseguite durante la fabbricazione del prodotto, poterebbero essere disponibili impostazioni e funzionalità aggiuntive o modificate rispetto a quelle descritte nel presente manuale. Per informazioni sulle impostazioni e le funzionalità aggiunte o modificate, vedere i riferimenti seguenti. Per informazioni sulle modifiche delle funzioni del lettore, fare riferimento a "Informazioni aggiuntive sulle funzioni del lettore" (P35). Informazioni aggiuntive >>> Cliccare qui <<<

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Risoluzione dei problemi Altri Prima di iniziare la procedura I problemi potrebbero essere risolti semplicemente accendendo/spegnendo l’alimentazione o scollegando/ collegando il cavo di alimentazione, il che è più semplice che operare sulla connessione, l’impostazione e la procedura operativa. Provare queste semplici azioni sia sull’unità sia sul dispositivo connesso. Se il problema è che il video o l’audio non sono emessi o che l’operazione collegata via HDMI non funziona, scollegare/collegare il cavo HDMI potrebbe risolverlo. Spegnere il dispositivo collegato a questa unità, quindi scollegare e ricollegare il cavo. Quando si ricollega, fare attenzione a non avvolgere il cavo HDMI, dato che il cavo HDMI avvolto potrebbe non adattarsi bene. 0 Il ricevitore AV contiene un micro PC per l’elaborazione del segnale e le funzioni di controllo. In situazioni molto rare, gravi interferenze, disturbi provenienti da una fonte esterna o elettricità statica potrebbero causarne il blocco. Nell’improbabile caso che ciò accada, scollegare il cavo di alimentazione dalla presa di corrente, attendere almeno 5 secondi, quindi ricollegarlo. 0 Non potremo essere chiamati a risarcire eventuali danni (come il costo di noleggio di CD) dovuti a mancate registrazioni per malfunzionamento dell'unità. Prima di registrare dati importanti, assicurarsi che il materiale sarà registrato correttamente. Se il funzionamento diventa instabile Provare a riavviare l'unità Il problema potrebbe risolversi riavviando l'unità. Dopo aver messo in standby l'unità, tenere premuto Í ON/STANDBY su questa unità per almeno 5 secondi per riavviare l'unità. (Le impostazione nell'unità vengono mantenute.) Se il problema non si risolve con il riavvio, provare a staccare i cavi di alimentazione dell'unità e dei dispositivi collegati, quindi reinserirli. Resettare l'unità (questo resetta le impostazioni

dell'unità ai valori predefiniti) Se il riavvio dell'unità non risolve il problema, ripristinare l’unità allo stato in cui era al momento della spedizione potrebbe risolvere il problema. Le proprie impostazioni verranno inizializzate anche quando si effettua il reset, consigliamo quindi di annotare le proprie impostazioni prima di fare quanto segue.

1. Tenendo premuto CBL/SAT sull'unità principale, premere

2. L'unità va in standby e le impostazioni vengono

resettate. Per resettare il telecomando, mentre si tiene premuto MODE, premere fino a quando l'indicatore del telecomando non lampeggia due volte (3 o più secondi). ∫ Alimentazione Impossibile accendere l’unità 0 Assicurarsi che il cavo di alimentazione sia inserito correttamente nella presa di corrente. 0 Scollegare il cavo di alimentazione dalla presa di corrente, attendere almeno 5 secondi, quindi ricollegarlo. L'unità si spegne inaspettatamente 0 L'unità va automaticamente in standby quando è impostato “5. Hardware” - “Power Management” - “Auto Standby” nel menu Setup. 0 La funzione del circuito di protezione potrebbe essersi attivata. Se è questo il caso, sul display compare la scritta "AMP Diag Mode" quando l'unità viene riaccesa; l'unità accede quindi alla modalità di diagnostica. Se dalla diagnosi non emerge alcun problema, la scritta "AMP Diag Mode" scompare dal display ed è quindi possibile tornare a utilizzare l'unità normalmente. Se sul display appare "CHECK SP WIRE", i cavi dei diffusori potrebbero essere in corto circuito. Assicurarsi che i cavi dei diffusori non siano in contatto gli uni con gli altri né con la parte posteriore dell'unità, quindi riaccendere l'unità. Se appare "NG", staccare immediatamente il cavo di alimentazione dalla presa a muro e contattare il proprio rivenditore. 0 La funzione del circuito di protezione potrebbe essersi attivata a seguito di un aumento anomalo della temperatura dell'unità. Se ciò dovesse verificarsi, l'unità continuerà a spegnersi anche se si prova a riaccenderla. Assicurarsi che vi sia uno spazio di ventilazione sufficiente attorno all'unità, attendere che l'unità si raffreddi e provare a riaccenderla. AVVERTENZA: Se vengono prodotti fumo, odori o rumori anomali dall’unità, scollegare immediatamente il cavo di alimentazione dalla presa a muro e contattare il rivenditore o l'assistenza clienti. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri ∫ Audio 0 Assicurarsi che il microfono per la configurazione degli altoparlanti non sia ancora collegato. 0 Confermare la correttezza del collegamento tra l'uscita del dispositivo e l'ingresso dell'unità. 0 Assicurarsi che nessun cavo di collegamento sia piegato, attorcigliato o danneggiato. 0 Se l'indicatore MUTE lampeggia sul display, premere sul telecomando per annullare il muting. 0 Quando le cuffie sono collegate al terminale PHONES, non viene emesso alcun suono dagli altoparlanti. 0 Quando “4. Source” - “Audio Select” - “PCM Fixed Mode” nel menu Setup è impostato su “On”, non viene riprodotto l'audio quando il segnale in ingresso è diverso da PCM. Cambiare l’impostazione in "Off". Se le azioni precedenti non risolvono il problema, controllare quanto segue: Nessuna emissione di suono dal televisore 0 Spostare il selettore di ingresso dell'unità sulla posizione corrispondente al terminale a cui è collegato il televisore. 0 Se il televisore non supporta la funzione ARC, oltre al collegamento tramite HDMI, collegare il televisore a questa unità usando un cavo digitale ottico, un cavo digitale coassiale o un cavo audio analogico. Nessuna emissione di suono da un lettore collegato 0 Spostare il selettore di ingresso dell'unità sulla posizione corrispondente al terminale a cui è collegato il lettore. 0 Controllare l'impostazione dell'uscita audio digitale del componente collegato. Su alcune console di gioco, come quelle che supportano i DVD, l'impostazione predefinita è off. 0 Con alcuni dischi DVD-Video, è necessario selezionare un formato di uscita audio da un menu. Nessuna emissione di suono da uno dei diffusori 0 Accertarsi che la polarità dei cavi dei diffusori (+/-) sia corretta e che non ci siano cavi nudi a contatto con la parte metallica dei terminali dei diffusori. 0 Assicurarsi che i cavi di potenza non siano in corto. 0 Assicurarsi che i diffusori siano collegati correttamente (P14). Le impostazioni per l'ambiente dove sono collegati i diffusori devono essere effettuate in "1. AccuEQ Room Calibration" (P20) in Initial Setup. 0 In base alla sorgente e alla modalità di ascolto corrente, potrebbe essere prodotto un volume basso. Selezionare un'altra modalità di ascolto per verificare l'eventuale emissione del suono. Il subwoofer non produce alcun suono Se l'impostazione per i diffusori anteriori è "Full Band" e durante l'ingresso 2ch, ad esempio da televisore o musica, gli elementi della gamma delle basse frequenze saranno riprodotti dai diffusori anteriori e non dal subwoofer. Se si desidera che tali elementi vengano riprodotti dal subwoofer, optare per una delle seguenti impostazioni.

1. Modificare le impostazioni per i diffusori anteriori

selezionando un'impostazione diversa da "Full Band" per il valore della frequenza di crossover. La gamma sotto alla frequenza specificata verrà emessa dal subwoofer invece che dai diffusori anteriori. Si consiglia di non modificare questa impostazione se i diffusori anteriori possiedono buone capacità di riproduzione delle basse frequenze.

2. Modificare "Double Bass" in "On".

Gli elementi della gamma delle basse frequenze saranno riprodotti sia dai diffusori anteriori sia dal subwoofer. Ciò potrebbe implicare dei bassi eccessivi. Se ciò dovesse verificarsi, non effettuare questa modifica oppure scegliere l'opzione 1. 0 Per i dettagli, fare riferimento a "2. Speaker" "Crossover" (P57) nel menu Setup. 0 Quando si riproduce materiale sorgente che non contiene informazioni nel canale LFE, il subwoofer non produce alcun suono. Si sentono disturbi 0 L'utilizzo di fascette per cavi per raccogliere cavi audio analogici, cavi di alimentazione, cavi di potenza, ecc. può compromettere le prestazioni audio, quindi evitare di utilizzarle. 0 Un cavo audio può captare interferenze. Provare riposizionando i cavi. L’inizio dell’audio ricevuto da un ingresso HDMI IN non può essere udito 0 Poiché è necessario un tempo maggiore per identificare il formato di un segnale HDMI rispetto ad altri segnali audio digitali, l’uscita dell’audio potrebbe non avviarsi immediatamente. Il volume dell'audio diminuisce all'improvviso 0 Quando la temperatura interna dell'unità supera un determinato valore per periodi prolungati, è possibile che il volume venga abbassato automaticamente per proteggere i circuiti. ∫ Modalità di ascolto 0 Per fruire della riproduzione digital surround, ad esempio Dolby Digital, i segnali audio devono passare tramite cavo HDMI, cavo digitale coassiale, o cavo digitale ottico. L'uscita audio deve essere inoltre impostata su bitstream sul lettore Blu-ray disc o altro dispositivo collegato. 0 Premere sul telecomando diverse volte per cambiare il display dell’unità principale e controllare il formato di ingresso. Se le azioni precedenti non risolvono il problema, controllare quanto segue: Impossibile selezionare la modalità di ascolto desiderata 0 A seconda dello stato di collegamento del diffusore, alcune modalità di ascolto potrebbero non essere selezionate (P39).

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Nessun audio con Dolby TrueHD, Dolby Atmos, DTSHD Master Audio, o DTS:X 0 Se non è possibile emettere formati come Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, o DTS:X secondo il formato della sorgente, nelle impostazioni del lettore Bluray provare ad impostare "BD video supplementary sound" (o re-encode, secondary sound, video additional audio, ecc.) su "Off". Modificare la modalità di ascolto per ciascuna sorgente dopo aver modificato l'impostazione per confermare. 0 Prevediamo di introdurre il supporto per il formato audio Dolby Atmos tramite aggiornamenti del firmware di questa unità. Informazioni sui segnali DTS 0 In caso di supporti che passano improvvisamente da DTS a PCM, la riproduzione PCM potrebbe non essere avviata immediatamente. In tal caso, è necessario arrestare il lettore per circa 3 secondi e poi riprendere la riproduzione. 0 Con alcuni lettori CD o LD non sarà possibile riprodurre correttamente il materiale DTS, anche se il lettore è collegato a questa unità in modo digitale. Di solito ciò accade perché il segnale DTS è stato elaborato (es. il livello di uscita, la frequenza di campionamento o la risposta di frequenza sono stati modificati) e l'unità non lo riconosce come un segnale DTS autentico. In tali casi, si potrebbero udire disturbi. 0 Durante la riproduzione di contenuti in formato DTS, l'uso di funzioni quali pausa o salto sul proprio lettore potrebbe produrre un breve rumore udibile. Questo non è un malfunzionamento.

0 Se l'immagine riprodotta sul televisore è di bassa qualità, potrebbe esservi un'interferenza dai cavi di alimentazione o da altri cavi di collegamento a questa unità. Provare a separare il cavo dell'antenna del televisore e gli altri cavi dell'unità. 0 Verificare l'ingresso dello schermo sul monitor, ad esempio il televisore. Se le azioni precedenti non risolvono il problema, controllare quanto segue: Non c’è alcun video 0 Spostare il selettore di ingresso dell'unità sulla posizione corrispondente al terminale a cui è collegato il lettore. 0 Mentre è selezionata la modalità di ascolto Pure Audio, la circuiteria del video analogico viene spenta e solo i segnali video in ingresso tramite gli ingressi HDMI possono essere emessi. ∫ Video Assenza di immagini provenienti da una sorgente collegata a un terminale HDMI IN. 0 Per visualizzare sullo schermo del televisore il video proveniente dal lettore collegato mentre l’unità è in standby, è necessario abilitare "5. Hardware"- "HDMI" "HDMI Standby Through" nel menu Setup. Consultare (P63) per informazioni circa HDMI Standby Through. 0 Controllare se viene visualizzato "Resolution Error" sul display dell'unità principale quando il video in ingresso tramite il terminale HDMI IN non viene visualizzato. In questo caso, il televisore non supporta la risoluzione dell’ingresso video dal lettore. Cambiare l’impostazione sul lettore. 0 L'affidabilità del funzionamento con un adattatore da HDMI a DVI non è garantita. Inoltre, i segnali video da un PC non sono supportati. 0 Confermare la correttezza del collegamento tra l'uscita del dispositivo e l'ingresso dell'unità. 0 Assicurarsi che nessun cavo di collegamento sia piegato, attorcigliato o danneggiato. Sfarfallio delle immagini 0 È possibile che la risoluzione del lettore non sia compatibile con quelle del televisore. Se si è collegato un lettore a questa unità mediante cavo HDMI, provare a cambiare la risoluzione in uscita del lettore. La situazione potrebbe migliorare anche modificando la modalità dello schermo del televisore. Il video e l'audio non sono sincronizzati 0 Il video potrebbe essere ritardato rispetto all'audio a seconda delle impostazioni e delle connessioni con il televisore. Per regolarlo, premere Q sul telecomando, e regolare in "Other" - "A/V Sync" in "Quick Menu". ∫ Funzioni automatiche L'unità non funziona in modo interattivo con dispositivi conformi a CEC, ad esempio un televisore. 0 L'impostazione "5. Hardware" - "HDMI" - "HDMI CEC" nel menu Setup deve essere impostata su "On". 0 È inoltre necessario impostare il collegamento HDMI sul dispositivo conforme a CEC. Controllare il manuale di istruzioni. ∫ Tuner La ricezione della radio è scarsa oppure è presente una notevole interferenza. 0 Ricontrollare il collegamento dell'antenna. 0 Allontanare l'antenna dai cavi di potenza e dal cavo di alimentazione. 0 Spostare l'unità lontano dal televisore o dal PC. 0 Automobili e aeroplani di passaggio possono causare interferenze. 0 I muri di cemento indeboliscono i segnali radio. 0 Ascoltare la stazione in mono. 0 Quando si ascolta una stazione AM, azionare il telecomando potrebbe causare disturbi. 0 La ricezione FM potrebbe migliorare utilizzando il terminale per antenna a muro usato per il televisore. > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri ∫ Funzione BLUETOOTH 0 Provare a collegare/scollegare l'alimentazione dell'unità e provare ad accendere/spegnere il dispositivo abilitato per la tecnologia wireless BLUETOOTH. Il riavvio del dispositivo abilitato per la tecnologia wireless BLUETOOTH può risultare efficace. 0 I dispositivi abilitati per la tecnologia wireless BLUETOOTH devono supportare il profilo A2DP. 0 Possono verificarsi interferenze di onde radio in prossimità di componenti come forni a microonde o telefoni cordless, che usano onde radio nella gamma 2,4 GHz. Queste interferenze possono rendere inutilizzabile questa unità. 0 Se c’è un oggetto metallico vicino all’unità, la connessione BLUETOOTH potrebbe non essere possibile in quanto il metallo ha un effetto sulle onde radio. Se le azioni precedenti non risolvono il problema, controllare quanto segue: Impossibile connettersi con questa unità 0 Controllare che la funzione BLUETOOTH del dispositivo abilitato per la tecnologia wireless BLUETOOTH sia abilitata. La riproduzione della musica non è disponibile sull’unità anche dopo aver stabilito con successo la connessione BLUETOOTH 0 Quando il volume audio del dispositivo abilitato per la tecnologia wireless BLUETOOTH è impostato su un valore basso, la riproduzione dell’audio potrebbe non essere disponibile. Aumentare il volume del dispositivo abilitato per la tecnologia wireless BLUETOOTH. 0 Alcuni dispositivi abilitati per la tecnologia wireless BLUETOOTH potrebbero essere muniti di selettore Invia/Ricevi. Selezionare la modalità Invia. 0 A seconda delle caratteristiche o delle specifiche del dispositivo abilitato per la tecnologia wireless BLUETOOTH, la riproduzione su questa unità potrebbe non essere possibile. Il suono è interrotto 0 Potrebbe essersi verificato un problema con il dispositivo abilitato per la tecnologia wireless BLUETOOTH. Verificare le informazioni su Internet. La qualità audio è scadente dopo il collegamento con un dispositivo abilitato per la tecnologia wireless BLUETOOTH 0 La ricezione BLUETOOTH è scadente. Spostare il dispositivo abilitato per la tecnologia wireless BLUETOOTH più vicino all’unità o rimuovere eventuali ostacoli presenti tra il dispositivo abilitato per la tecnologia wireless BLUETOOTH e l’unità. ∫ Funzioni di rete 0 Se non è possibile selezionare un servizio di rete, questo diventerà selezionabile una volta avviata la funzione di rete. Sarà necessario circa un minuto per l’avvio. 0 Quando NET lampeggia, il ricevitore AV non è collegato correttamente alla rete domestica. 0 Provare a collegare/scollegare l'alimentazione dell'unità e del router, e provare a riavviare il router. 0 Se il router LAN wireless desiderato non si trova nell’elenco del punto di accesso, potrebbe essere stato impostato per nascondere l’SSID oppure la connessione ANY potrebbe essere spenta. Cambiare l’impostazione e riprovare. Se le azioni precedenti non risolvono il problema, controllare quanto segue: Impossibile accedere alla Internet radio 0 Determinati servizi o contenuti di rete disponibili attraverso l’unità potrebbero non essere accessibili nel caso che il fornitore del servizio mettesse fine al suo servizio. 0 Assicurarsi che il modem e il router siano collegati correttamente e verificare che siano entrambi accesi. 0 Verificare che la porta LAN del router sia collegata correttamente al ricevitore AV. 0 Assicurarsi che il collegamento a Internet da altri componenti sia possibile. Se il collegamento non è possibile, spegnere tutti i componenti collegati alla rete, attendere qualche istante, quindi accendere nuovamente i componenti. 0 Se una stazione radio specifica non è disponibile per l'ascolto, accertarsi che l’URL registrato sia corretto, o se il formato distribuito dalla stazione radio sia supportato dal ricevitore AV. 0 A seconda dell'ISP, è richiesta l’impostazione del server proxy. 0 Assicurarsi che il router e/o il modem in uso siano supportati dal proprio ISP. Impossibile accedere al server di rete 0 L'unità deve essere collegata allo stesso router a cui è collegato il server di rete. 0 Questa unità è compatibile con server di rete Windows Media® Player 11 o 12 o NAS compatibili con la funzionalità home network. 0 Potrebbe essere necessario effettuare alcune impostazioni su Windows Media® Player (P33). 0 Quando si utilizza un PC, è possibile riprodurre solamente i file musicali registrati nella raccolta di file multimediali di Windows Media® Player. La riproduzione si arresta mentre si ascoltano file musicali sul server di rete 0 Accertarsi che il server di rete sia compatibile con questa unità. 0 Quando il PC funziona come server di rete, provare a chiudere tutte le applicazioni eccetto il software server (Windows Media® Player 12, ecc.). 0 Se il PC sta scaricando o copiando file di grandi dimensioni, la riproduzione potrebbe essere interrotta.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri ∫ Dispositivo di archiviazione USB Il dispositivo di archiviazione USB non è visualizzato 0 Controllare se il dispositivo di archiviazione USB o il cavo USB sono correttamente inseriti nella porta USB dell’unità. 0 Scollegare il dispositivo di archiviazione USB dall'unità, quindi provare a ricollegarlo. 0 Le prestazioni dell’hard disk che riceve l'alimentazione dalla porta USB dell'unità non sono garantite. 0 A seconda del tipo di formato, la riproduzione potrebbe non essere eseguita normalmente. Controllare il tipo dei formati file che sono supportati. 0 I dispositivi di archiviazione USB con funzioni di sicurezza potrebbero non essere riprodotti. ∫ Rete LAN wireless 0 Tentare di collegare/scollegare l'alimentazione del router LAN wireless e dell’unità, controllare lo stato di accensione del router LAN wireless e tentare di riavviare il router LAN wireless. Se le azioni precedenti non risolvono il problema, controllare quanto segue: Impossibile accedere alla LAN wireless 0 L’impostazione del router LAN wireless potrebbe essere fissata su Manuale. Riportare l'impostazione su Auto. 0 Provare la configurazione manuale. È possibile che la connessione riesca. 0 Quando l'impostazione del router LAN wireless si trova in modalità invisibile (la modalità per nascondere la chiave SSID) oppure quando QUALSIASI connessione è disattivata, l'SSID non è visualizzato. Cambiare l’impostazione e riprovare. 0 Controllare che l’impostazione dell’SSID e della crittografia (WEP, ecc.) sia corretta. Assicurarsi che le impostazioni di rete dell'unità siano state impostate

correttamente. 0 Il collegamento a un SSID che include caratteri multibyte non è supportato. Dare un nome all’SSID del router LAN wireless usando solo caratteri alfanumerici a byte singolo e riprovare. Collegamento ad un SSID diverso dall'SSID selezionato 0 Alcuni router LAN wireless consentono di impostare più SSID per un'unica unità. Se si utilizza il pulsante di impostazione automatica su un router simile, potrebbe essere stabilita una connessione con un SSID diverso dall'SSID desiderato. Se ciò dovesse verificarsi, utilizzare il metodo di connessione che prevede l'inserimento di una password. La riproduzione audio viene interrotta e la comunicazione non funziona 0 È possibile che non si riesca a ricevere le onde radio a causa di condizioni non idonee. Ridurre la distanza dal router LAN wireless o rimuovere ostacoli per migliorare la visibilità e riprovare. Posizionare l'unità lontana da forni a microonde o altri punti di accesso. Si consiglia di collocare il router LAN wireless e l'unità nella stessa stanza. 0 Se c’è un oggetto metallico vicino all’unità, la connessione LAN wireless potrebbe non essere possibile in quanto il metallo ha un effetto sulle onde radio. 0 Quando si utilizzano altri dispositivi LAN wireless in prossimità dell’unità, potrebbero verificarsi vari problemi come l’interruzione della riproduzione e della comunicazione. È possibile evitare tali problemi cambiando il canale del proprio router LAN wireless. Per istruzioni sul cambio dei canali, vedere il manuale di istruzioni fornito con il router LAN wireless. 0 È possibile che non vi sia una larghezza di banda disponibile sufficiente nella banda per la LAN wireless. Eseguire il collegamento con un cavo Ethernet. ∫ Telecomando 0 Assicurarsi che le batterie siano installate con la polarità corretta. 0 Installare nuove batterie. Non mescolare tipi diversi di batterie o batterie vecchie e nuove. 0 Assicurarsi che l’unità non sia esposta a luce solare diretta o a luci fluorescenti di tipo a invertitore. Riposizionare, se necessario. 0 Se l’unità è installata in uno scaffale o in un armadietto con sportelli di vetro colorato o se le porte sono chiuse, il telecomando potrebbe non funzionare in modo affidabile. ∫ Display Il display non si illumina 0 Quando il Dimmer è in funzione, il display potrebbe oscurarsi. Premere DIMMER per modificare il livello di luminosità del display. 0 Il display si spegne quando è selezionata la modalità audio Pure Audio. ∫ Altri È possibile che l'unità emetta rumori anomali. 0 Se alla stessa presa a muro a cui è collegata questa unità è stata collegata un'altra unità, il rumore potrebbe essere un effetto di questa seconda unità. Se scollegando il cavo di alimentazione della seconda unità la situazione migliora, utilizzare una presa a muro differente per questa seconda unità. Il messaggio "Noise Error" viene visualizzato durante AccuEQ Room Calibration 0 Questo può essere dovuto a un guasto nell'unità altoparlante. Controllare che i diffusori emettano suoni normali. I risultati di AccuEQ Room Calibration forniscono una > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri distanza dai diffusori diversa da quella reale 0 A seconda dei diffusori in uso, poterebbero esservi delle discrepanze tra i risultati. In questo caso, definire le impostazioni in "2. Speaker" - "Distance" del menu Setup.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Caratteristiche generali Sezione amplificatore (audio) Potenza nominale in uscita (IEC) 5 canali k 135 W a 6 ohm, 1 kHz, 1 canale pilotato 1% THD (distorsione armonica totale) Potenza MASSIMA effettiva in uscita (JEITA) (Australia) 5 canali k 160 W a 6 ohm, 1 kHz, 1 canale pilotato 10% THD (distorsione armonica totale) Potenza dinamica (*) (*)IEC60268-Potenza in uscita massima breve periodo 160 W (3 ≠, Anteriore) 125 W (4 ≠, Anteriore) 85 W (8 ≠, Anteriore) THD+N (distorsione armonica totale+rumore) 0,08% (20 Hz - 20.000 Hz, metà della potenza) Sensibilità e impedenza d’ingresso (1 kHz, 100 W/8 ≠) 200 mV/47 k≠ (LINE (Sbilanciato)) Livello e impedenza di uscita RCA nominale 1 V/470 ≠ (SUBWOOFER PRE OUT) Risposta in frequenza 10 Hz - 100 kHz/i1 dB, j3 dB (Direct/Pure Audio) Caratteristiche di controllo dei toni n10 dB, 90 Hz (BASS) n10 dB, 7,5 kHz (TREBLE) Rapporto segnale-rumore 106 dB (IHF-A, LINE IN, SP OUT) Impedenza di diffusore 4 ≠ - 16 ≠ Impedenza uscita cuffie 330 ≠ Uscita nominale cuffie 80 mW (32 ≠, 1 kHz, 10% THD (distorsione armonica totale)) Sezione video Livello del segnale 1 Vp-p/75 ≠ (Composite Video) Sezione sintonizzatore Gamma di frequenza sintonizzazione FM

87,5 MHz - 108,0 MHz, RDS Gamma di frequenza sintonizzazione AM 522/530 kHz - 1611/1710 kHz Canale predefinito

Generale Ethernet LAN 10BASE-T/100BASE-TX LAN Wireless Standard IEEE 802.11 a/b/g/n (Wi-Fi® standard) Banda 5 GHz/2,4 GHz Alimentazione CA 220 - 240 V, 50/60 Hz Consumo elettrico 400 W 0,15 W (Stand-by) 40 W (audio assente) 4,5 W (HDMI Standby Through) 2,8 W (standby di rete) Dimensioni (L k A k P) 435 mm k 160 mm k 328 mm Peso 8,6 kg Sezione BLUETOOTH HDMI Sezione rete Sistema di comunicazione Specifica BLUETOOTH versione 4.1+LE Banda di frequenza Banda 2,4 GHz Metodo di modulazione FHSS (Frequency Hopping Spread Spectrum) Profili BLUETOOTH compatibili A2DP 1.2 AVRCP 1.3 HOGP-Host (Client) Dispositivo HOGP-HID (Server) Servizio HID (HIDS) Codec supportati SBC AAC Gamma di trasmissione (A2DP) 20 Hz - 20 kHz (frequenza di campionamento 44,1 kHz) Gamma massima di comunicazione Linea di visuale circa 15 m (*) (*)La gamma reale varierà a seconda di fattori quali ostacoli tra i dispositivi, campi magnetici attorno a un forno a microonde, elettricità statica, telefoni cordless, sensibilità di ricezione, prestazioni dell’antenna, sistema operativo, applicazioni del software, ecc. Input IN1 (BD/DVD), IN2 (CBL/SAT), IN3 (STRM BOX), IN4 (GAME) Uscita OUT (HDCP2.2) Supportato Deep Color, x.v.ColorTM, LipSync, Audio Return Channel, 3D, 4K 60Hz, CEC, Extended Colorimetry (sYCC601, Adobe RGB, Adobe YCC601), Content Type, HDR Formato audio Dolby Atmos (verrà supportato in un aggiornamento futuro), Dolby TrueHD, Dolby Digital, Dolby Digital Plus, DTS, DTS:X, DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS 96/24, DTS-HD Express, DSD, PCM Risoluzione video massima 4k 60 Hz (YCbCr 4:4:4) Ingressi video Composito IN1 (GAME), IN2 (CBL/SAT) > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Risoluzioni di ingresso compatibili Ingresso HDMI 4K, 1080p/24, 1080p, 1080i, 720p, 480p/576p Ingresso Composite 480i/576i 0 Il segnale in uscita dal terminale HDMI OUT e diretto al televisore ha la stessa risoluzione dell'ingresso. Ingressi audio Digital OPTICAL IN1 (CD), IN2 (TV) COAXIAL IN (CBL/SAT) Analogico IN1 (GAME), IN2 (PC), IN3 (CD), AUX (Anteriore, Ø 3,5 mm) Output Audio Analogico

Uscite del diffusore FRONT L/R, CENTER, SURROUND o HEIGHT L/R Cuffie PHONES (Anteriore, Ø 6,3 mm) Altri USB: 1 (Posteriore, Ver.2.0, 5 V/1 A) Ethernet: 1 Setup Mic: 1 (Anteriore) Consumo di energia in modalità standby Nei seguenti casi, il consumo energetico in modalità standby può arrivare fino a un massimo di 12 W: – Quando "Network Standby" è impostato su "On" – Quando "HDMI CEC" è impostato su "On" – Quando "HDMI Standby Through" è impostato su un valore diverso da "Off" – Quando "Bluetooth Wakeup" è impostato su "On" – Quando "USB Power Out at Standby" è impostato su "On"

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri Informazioni di riferimento Informazioni su HDMI Funzioni compatibili HDMI (High Definition Multimedia Interface) è uno standard di interfaccia digitale per la connessione di televisori, proiettori, lettori di dischi Blu-ray/DVD, decoder e altri componenti video. Finora, erano richiesti vari cavi audio e video separati per collegare componenti AV. Con HDMI, un unico cavo può trasportare segnali di controllo, video digitale e audio digitale (PCM a 2 canali, audio digitale multicanale e PCM multicanale). Caratteristica HDMI CEC: Utilizzando dispositivi e cavi HDMI conformi alla specifica CEC (Consumer Electronics Control) dello standard HDMI, è possibile utilizzare numerose operazioni automatiche. È possibile utilizzare funzioni quali sincronizzazione della commutazione ingressi con ingresso e lettori, controllo del volume tramite il telecomando e messa in standby automatica di questa unità quando si spegne il televisore. L'unità è progettata in modo da poter essere collegata a prodotti conformi allo standard CEC, ma non esiste alcuna garanzia che possa funzionare in modo interattivo con tutti i dispositivi CEC. Affinché le funzioni interattive operino correttamente, non collegare più componenti compatibili CEC di quelli specificati di seguito all'ingresso HDMI. 0 Lettori Blu-ray Disc/DVD: fino a 3 unità. 0 Masterizzatori Blu-ray Disc/DVD: fino a 3 unità. 0 Sintonizzatore TV via cavo, sintonizzatore digitale terrestre e sintonizzatore di trasmissione via satellite: fino a 4 unità. Il funzionamento è stato confermato per i seguenti dispositivi: (informazioni aggiornate a aprile 2017) Televisori Toshiba; televisori Sharp; lettori compatibili RIHD Onkyo e Integra; lettori e masterizzatori Toshiba; lettori e masterizzatori Sharp (quando vengono utilizzati con un televisore Sharp)

ARC (Audio Return Channel): Utilizzando un singolo cavo HDMI per collegare un televisore che supporta lo standard ARC, è possibile non solo inviare i segnali audio e video in uscita al televisore, ma anche ricevere su questa unità i segnali audio provenienti dal televisore. HDMI Standby Through: Anche se questa unità si trova in standby, i segnali in ingresso provenienti dai componenti AV vengono trasmessi al televisore. DSD: Frequenze di campionamento supportate: 2,8 MHz Il lettore Blu-ray Disc/DVD deve supportare anche l’uscita HDMI dei suddetti formati audio. Risoluzioni supportate Tecnologia di protezione del copyright: HDCP1.4/ HDCP2.2 3D: Consente di trasmettere segnali video 3D dai componenti AV al televisore. Profondità colore: 720k480i 60Hz, 720k576i 50Hz, 720k480p 60Hz, 720k576p 50Hz, 1920k1080i 50/60Hz, 1280k720p 24/25/30/50/60Hz, 1680k720p 24/25/30/50/ 60Hz, 1920k1080p 24/25/30/50/60Hz, 2560k1080p 24/ 25/30/50/60Hz, 4K (3840k2160p) 24/25/30Hz, 4K SMPTE (4096k2160p) 24/25/30Hz : RGB/YCbCr4:4:4 (8/10/12 bit), YCbCr4:2:2 (12 bit) 4K (3840k2160p) 50/60Hz, 4K SMPTE (4096k2160p) 50/ 60Hz : RGB/YCbCr4:4:4 (8 bit), YCbCr4:2:2 (12 bit), YCbCr4:2:0 (8/10/12 bit) 4K: Questa unità supporta i segnali video 4K (3840k2160p) e 4K SMPTE (4096k2160p). Formati audio supportati Deep Color: Collegando dispositivi che supportano Deep Color, è possibile riprodurre sul televisore i segnali video che arrivano dai dispositivi con ancora più colori. x.v.ColorTM: Questa tecnologia consente di ottenere colori ancora più realistici ampliando il gamut dei colori. LipSync: Questa impostazione corregge automaticamente ogni eventuale mancata sincronizzazione tra i segnali audio e video in base ai dati dal televisore compatibile con HDMI Lip-Sync. Formati audio supportati PCM lineare a 2 canali: 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bit PCM lineare multicanale: Massimo 5.1 canali, 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 16/20/24 bit Bitstream: Dolby Atmos (verrà supportato in un aggiornamento futuro), Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS:X, DTS-HD High Resolution Audio, DTS-HD Master Audio Archiviazione USB Questa unità supporta i seguenti formati di file musicali. Non è possibile riprodurre file audio protetti da copyright su questa unità. MP3 (.mp3/.MP3): 0 Formati supportati: MPEG-1/MPEG-2 Audio Layer 3 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz 0 Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR WMA (.wma/.WMA): 0 Frequenze di campionamento supportate: 44,1 kHz e 48 kHz 0 Velocità di trasmissione supportate: Tra 5 kbps e 320 kbps e VBR > Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri 0 I formati WMA Pro/Voice/WMA Lossless non sono supportati. WAV (.wav/.WAV): I file WAV includono audio digitale PCM non compresso. 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit AIFF (.aiff/.aif/.AIFF/.AIF): I file AIFF includono audio digitale PCM non compresso. 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/ .3G2): 0 Formati supportati: MPEG-2/MPEG-4 Audio 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz 0 Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR FLAC (.flac/.FLAC): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit Apple Lossless (.m4a/.mp4/.M4A/.MP4): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 16 bit, 24 bit DSD (.dsf/.dff/.DSF/.DFF): 0 Formati supportati: DSF/DSDIFF 0 Frequenze di campionamento supportate: 2,8 MHz e 5,6 MHz Dolby TrueHD (.vr/.mlp/.VR/.MLP): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 I file a velocità di trasmissione variabile (VBR) sono supportati. Tuttavia, i tempi di riproduzione potrebbero non essere visualizzati correttamente. 0 Questa unità supporta la riproduzione senza pause del dispositivo di archiviazione USB nelle seguenti condizioni. Quando vengono riprodotti in modo continuo file WAV, FLAC e Apple Lossless con formato, frequenza di campionamento, canali e bit rate uguali. Music Server Questa unità supporta i seguenti formati di file musicali. La riproduzione remota dei formati FLAC, DSD, e Dolby TrueHD non è supportata. MP3 (.mp3/.MP3): 0 Formati supportati: MPEG-1/MPEG-2 Audio Layer 3 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz 0 Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR WMA (.wma/.WMA): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz 0 Velocità di trasmissione supportate: Tra 5 kbps e 320 kbps e VBR 0 I formati WMA Pro/Voice/WMA Lossless non sono supportati. WAV (.wav/.WAV): I file WAV includono audio digitale PCM non compresso. 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit AIFF (.aiff/.aif/.AIFF/.AIF): I file AIFF includono audio digitale PCM non compresso. 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/ .3G2): 0 Formati supportati: MPEG-2/MPEG-4 Audio 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz 0 Velocità di trasmissione supportate: Tra 8 kbps e 320 kbps e VBR FLAC (.flac/.FLAC): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Bit di quantizzazione: 8 bit, 16 bit, 24 bit LPCM (Linear PCM): 0 Frequenze di campionamento supportate: 44,1 kHz e 48 kHz 0 Bit di quantizzazione: 16 bit Apple Lossless (.m4a/.mp4/.M4A/.MP4): 0 Frequenze di campionamento supportate: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz 0 Bit di quantizzazione: 16 bit, 24 bit DSD (.dsf/.dff/.DSF/.DFF): 0 Formati supportati: DSF/DSDIFF 0 Frequenze di campionamento supportate: 2,8 MHz, 5,6 MHz 0 I file a velocità di trasmissione variabile (VBR) sono supportati. Tuttavia, i tempi di riproduzione potrebbero non essere visualizzati correttamente. 0 La riproduzione a distanza non supporta la riproduzione senza pause. Requisiti del dispositivo Archiviazione USB 0 Si noti che il funzionamento non è garantito con tutti i

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione Impostazioni avanzate | Informazioni aggiuntive | Altri dispositivi di archiviazione USB. 0 Questa unità è in grado di utilizzare dispositivi di archiviazione USB conformi allo standard USB Mass Storage Class. Questa unità inoltre, è compatibile con i dispositivi di archiviazione USB che utilizzano i formati di file system FAT16 o FAT32. 0 Se il dispositivo di archiviazione USB è stato suddiviso, ciascuna sezione verrà trattata come un dispositivo indipendente. 0 È possibile visualizzare fino a 20.000 brani per cartella, e le cartelle possono essere nidificate fino a una profondità di 16 livelli. 0 Gli hub USB e i dispositivi di archiviazione USB con funzioni hub non sono supportati. Non collegare tali dispositivi all’unità. 0 I dispositivi di archiviazione USB con funzioni di sicurezza non sono supportati su questa unità. 0 Se si collega un drive hard disk USB alla porta USB dell’unità, raccomandiamo di utilizzare il relativo adattatore CA per alimentarlo. 0 I supporti inseriti in un lettore di schede USB potrebbero non essere disponibili in questa funzione. Inoltre, a seconda del dispositivo di archiviazione USB, potrebbe non essere possibile la lettura corretta del contenuto. 0 Non accettiamo alcuna responsabilità per la perdita o il danneggiamento dei dati archiviati su un dispositivo di archiviazione USB quando tale dispositivo viene utilizzato con questa unità. Si consiglia di effettuare il backup dei file musicali importanti in anticipo.
