MANUALE UTENTE PKS 55 A BOSCH

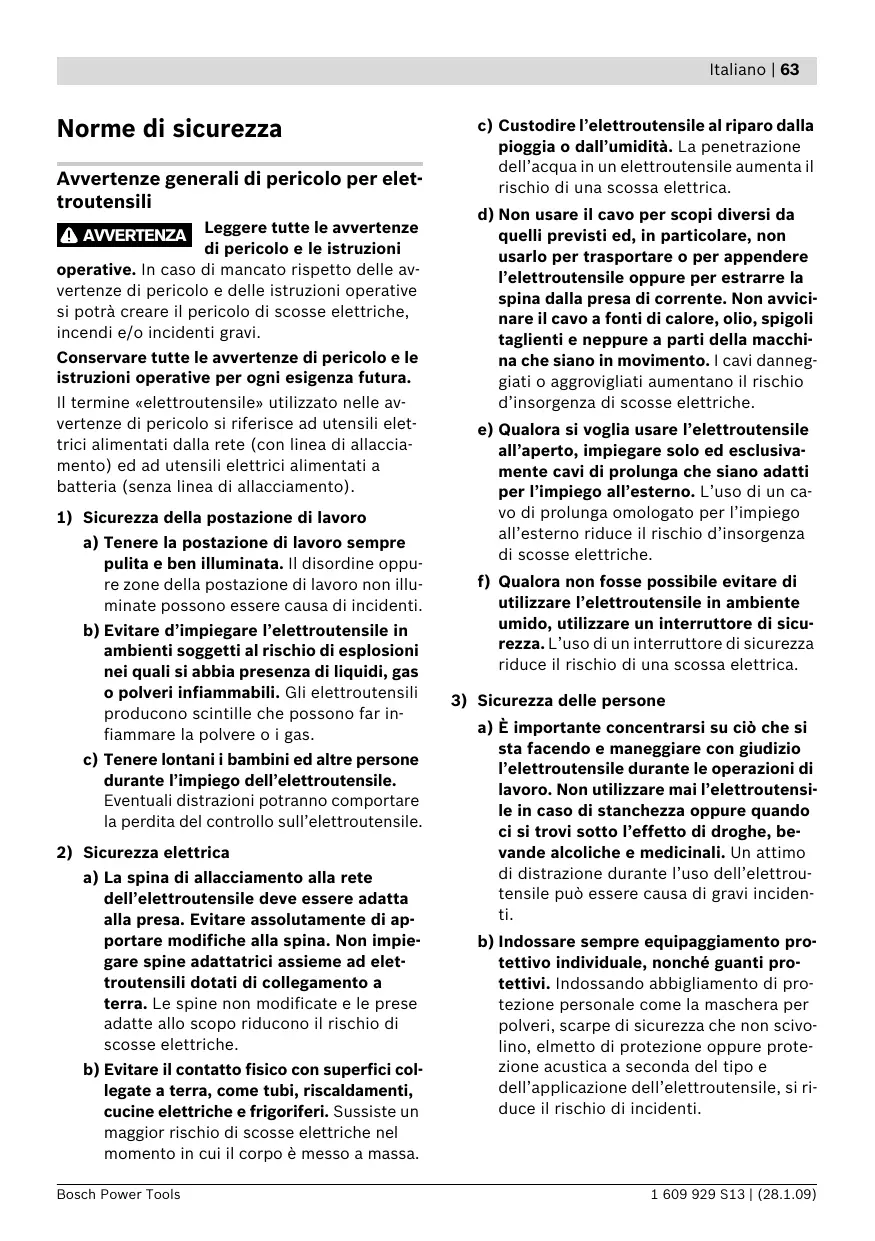

Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. AVVERTENZA Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Bosch Power Tools c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. 1 609 929 S13 | (28.1.09) 64 | Italiano c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli

elettroutensili a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. 1 609 929 S13 | (28.1.09) b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Bosch Power Tools Italiano | 65

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Indicazioni di sicurezza per seghe circolari f PERICOLO: Mai avvicinare le mani alla zona operativa e neppure alla lama di taglio. Utilizzare la seconda mano per afferrare l’impugnatura supplementare oppure la carcassa del motore. Tenendo la sega con entrambe le mani si evita che la lama di taglio possa diventare un pericolo per le mani. f Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Nella zona al di sotto del pezzo in lavorazione la calotta di protezione non presenta alcuna protezione contro la lama di taglio. f Adattare la profondità di taglio allo spessore del pezzo in lavorazione. Nella parte inferiore del pezzo in lavorazione la lama deve uscire in misura inferiore all’altezza del dente. f Non tenere mai con le mani il pezzo in lavorazione che si intende tagliare e non appoggiarlo neppure sulla gamba. Assicurare il pezzo in lavorazione su un supporto stabile. Per ridurre al minimo possibile il pericolo di un contatto con il corpo, la possibilità di un blocco della lama di taglio oppure la perdita del controllo, è importante fissare bene il pezzo in lavorazione. f Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l’elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell’elettroutensile e provoca quindi una scossa elettrica. Bosch Power Tools f In caso di taglio longitudinale utilizzare sempre una battuta oppure una guida angolare diritta. In questo modo è possibile migliorare la precisione del taglio riducendo il pericolo che la lama di taglio possa incepparsi. f Utilizzare sempre lame per sega che abbiano la misura corretta ed il foro di montaggio adatto (p. es. a stella oppure rotondo). In caso di lame per sega inadatte ai relativi pezzi di montaggio, la rotazione non sarà perfettamente circolare e si crea il pericolo di una perdita del controllo. f Mai utilizzare rondelle oppure viti per lama di taglio che non dovessero essere in perfetto stato o che non dovessero essere adatte. Le rondelle e le viti per lama di taglio sono appositamente previste per la Vostra sega e sono state realizzate per raggiungere ottimali prestazioni e massima sicurezza di utilizzo. f Possibili cause ed accorgimenti per impedire un contraccolpo: – Un contraccolpo è la reazione improvvisa provocata da una lama di taglio rimasta agganciata, che si blocca oppure che non è stata regolata correttamente comportando un movimento incontrollato della sega che sbalza dal pezzo in lavorazione e si sposta in direzione dell’operatore. – Quando la lama di taglio rimane agganciata oppure si blocca nella fessura di taglio che si restringe, si provoca un blocco e la potenza del motore fa balzare la lama di taglio indietro in direzione dell’operatore. –Torcendo la lama nella fessura di taglio oppure regolandola in maniera non appropriata vi è il pericolo che i denti del bordo posteriore della lama restano agganciati nella superficie del pezzo in lavorazione provocando una reazione della lama di taglio che sbalza dalla fessura di taglio e la sega salta indietro in direzione dell’operatore. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto della sega. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. 1 609 929 S13 | (28.1.09) 66 | Italiano f Tenere la sega ben ferma afferrandola con entrambe le mani e portare le braccia in una posizione che Vi permetta di controllare bene le forze di contraccolpi. Tenere sempre una posizione laterale rispetto alla lama di taglio e mai mettere la lama di taglio in una linea con il Vostro corpo. In caso di un contraccolpo la lama di taglio può balzare all’indietro; comunque, prendendo misure precauzionali adatte l’operatore può essere in grado di controllare le forze di contraccolpo. f Qualora la lama di taglio dovesse bloccarsi oppure dovesse essere interrotto il lavoro, spegnere la sega e tenerla ferma in posizione nel pezzo in lavorazione fino a quando la lama non si sarà fermata completamente. Non tentare mai di togliere la sega dal pezzo in lavorazione e neppure tirarla all’indietro fintanto che la lama di taglio si muove. In caso contrario si crea il pericolo di un contraccolpo. Rilevare ed eliminare la causa per il blocco della lama di taglio. f Volendo avviare nuovamente una sega che ancora si trova nel pezzo in lavorazione, centrare la lama nella fessura di taglio ed accertarsi che la dentatura della sega non sia rimasta agganciata nel pezzo in lavorazione. Una lama di taglio inceppata può balzare fuori dal pezzo in lavorazione oppure provocare un contraccolpo nel momento in cui si avvia nuovamente la sega. f Per eliminare il rischio di un contraccolpo dovuto al blocco di una lama di taglio, assicurare bene pannelli di dimensioni maggiori. Pannelli di dimensioni maggiori possono piegarsi sotto il peso proprio. In caso di pannelli è necessario munirli di supporti adatti su entrambi i lati, sia in vicinanza della fessura di taglio che a margine. f Non utilizzare mai lame per seghe che non siano più affilate oppure il cui stato generale non dovesse essere più perfetto. Lame per seghe non più affilate oppure deformate implicano un maggiore attrito nella fessura di taglio aumentando il pericolo di blocchi e di contraccolpi della lama di taglio. 1 609 929 S13 | (28.1.09) f Prima di eseguire l’operazione di taglio, determinare la profondità e l’angolatura del taglio. Se durante l’operazione di taglio si modificano le registrazioni è possibile che la lama di taglio si blocchi e che si abbia un contraccolpo. f Operare con particolare attenzione in caso di «taglio dal centro» da eseguire in pareti già esistenti oppure in altre parti non visibili. La lama di taglio che inizia il taglio su oggetti nascosti può bloccarsi e provocare un contraccolpo. f Prima di ogni intervento operativo accertarsi che la calotta di protezione chiuda perfettamente. Non utilizzare la sega in caso non fosse possibile muovere liberamente la calotta di protezione inferiore e non potesse essere chiusa immediatamente. Mai bloccare oppure legare la calotta di protezione inferiore in posizione aperta. Se la sega dovesse accidentalmente cadere a terra è possibile che la calotta di protezione inferiore subisca una deformazione. Operando con la leva di ritorno, aprire la calotta di protezione ed accertarsi che possa muoversi liberamente in ogni angolazione e profondità di taglio senza toccare né lama né nessun altro pezzo. f Controllare il funzionamento della molla per la calotta di protezione inferiore. Qualora la calotta di protezione e la molla non dovessero funzionare correttamente, sottoporre la lama di taglio ad un servizio di manutenzione prima di utilizzarla. Componenti danneggiati, depositi di sporcizia appiccicosi oppure accumuli di trucioli comportano una riduzione della funzionalità della calotta inferiore di protezione. f Aprire manualmente la cuffia inferiore di protezione solo in caso di tagli particolari, come potrebbero essere «tagli dal centro e tagli ad angolo». Aprire la cuffia inferiore di protezione mediante la leva di ritorno e rilasciare questa non appena la lama di taglio sarà penetrata nel pezzo in lavorazione. Nel caso di ogni altra operazione di taglio la cuffia inferiore di protezione deve funzionare automaticamente. Bosch Power Tools Italiano | 67 f Non poggiare la sega sul banco di lavoro oppure sul pavimento se la calotta inferiore di protezione non copre completamente la lama di taglio. Una lama di taglio non protetta ed ancora in fase di arresto sposta la sega in senso contrario a quello della direzione di taglio e taglia tutto ciò che incontra. Tenere quindi sempre in considerazione la fase di arresto della sega. f Non avvicinare mai le mani all’espulsione dei trucioli. Le parti in rotazione costituiscono un concreto pericolo. f Non lavorare con la sega sovra testa. In questa posiziona non si ha un sufficiente controllo sull’elettroutensile. f Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. f Non utilizzare l’elettroutensile stazionariamente. Non ne è prevista l’utilizzazione con un tavolo per troncare multiuso. f Non utilizzare lame in acciaio extrarapido. Questo tipo di lame possono rompersi facilmente. f Non tagliare metalli ferrosi. Trucioli incandescenti possono incendiare l’aspirazione polvere. f Durante le operazioni di lavoro è necessario tenere l’elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l’elettroutensile tenendolo sempre con entrambe le mani. f Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. f Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. Bosch Power Tools f Mai utilizzare l’elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica. Descrizione del funzionamento Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Uso conforme alle norme Utilizzandolo su appoggi fissi, l’elettroutensile è idoneo per eseguire nel legno tagli longitudinali e trasversali sia in linea retta sia obliqui. Utilizzando lame adeguate, è possibile tagliare anche metalli non ferrosi a parete sottile, p. es. profili. La lavorazione di metalli ferrosi non è permessa. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Pulsante di sicurezza dell’interruttore di avvio/arresto 2 Interruttore di avvio/arresto 3 Impugnatura supplementare 4 Tasto di bloccaggio dell’alberino 5 Scala angolo obliquo 6 Chiave per vite a esagono cavo 7 Vite ad alette per preselezione dell’angolo obliquo 8 Vite ad alette per guida parallela 9 Finestrino di controllo per linea di taglio «CutControl» (PKS 55 A/PKS 66 A/PKS 66 AF) 10 Guida parallela 11 Cuffia di protezione oscillante 12 Pattino 1 609 929 S13 | (28.1.09) 68 | Italiano 13 Leva di regolazione per cuffia di protezione oscillante 14 Vite ad alette per preselezione dell’angolo obliquo 25 Scorrevole per cassetta di raccolta polvere/trucioli 15 Cuffia di protezione 16 Espulsione dei trucioli 27 Scala della profondità di taglio

29 Marcatura del taglio 0° Vite di serraggio con disco Flangia di serraggio Lama per sega universale* Flangia di alloggiamento Alberino della sega Tubo di aspirazione* Tubo di deviazione per trucioli Cassetta di raccolta polvere/trucioli* 26 Levetta di fissaggio per preselezione della profondità di taglio 28 Marcatura del taglio 45° 30 Morsetto* 31 Binario di guida* 32 Tasto per bloccaggio binario di guida *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dati tecnici Sega circolare Codice prodotto Potenza nominale assorbita PKS 55 PKS 55 A PKS 66 A PKS 66 AF* 3 603 E00 0.. 3 603 E01 0.. 3 603 E02 0..

Cassetta di raccolta polvere/trucioli

Numero di giri a vuoto Max. profondità di taglio – con angolo obliquo 0° – con angolo obliquo 45° Dimensioni pattino

Min. diametro lama di taglio

Max. spessore della lama originale

3,9 3,9 5,4 / II / II / II Peso in funzione della EPTA-Procedure 01/2003 Classe di sicurezza Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. PKS 66 A/PKS 66 AF: Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può capitare che altre macchine possono subire dei disturbi. In caso di impedenze di rete minori di 0,36 Ohm non ci si aspetta nessuna disfunzione.

• PKS 66 AF con binario di guida 1 609 929 S13 | (28.1.09) Bosch Power Tools Italiano | 69 Informazioni sulla rumorosità e sulla vibrazione Valori misurati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 101 dB(A); livello di potenza acustica 112 dB(A). Incertezza della misura K=3 dB. Usare la protezione acustica! Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745: Valore di emissione dell’oscillazione ah =4,0 m/s2, Incertezza della misura K =1,5 m/s2. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p. es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Bosch Power Tools Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al

28.12.2009), 2006/42/CE (a partire dal

Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaggio Inserimento/sostituzione della lama per sega universale f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. f Montando la lama portare sempre guanti di protezione. Toccando la lama vi è il pericolo di incidenti. f Utilizzare esclusivamente lame che corrispondono ai dati caratteristici contenuti nelle presenti Istruzioni per l’uso. f Non utilizzare in nessun caso mole abrasive come utensile accessorio. Selezione della lama Uno schema con pittogrammi applicazioni si trova alla fine di queste istruzioni. 1 609 929 S13 | (28.1.09) 70 | Italiano Smontaggio della lama (vedi figura A) Per eseguire la sostituzione degli utensili accessori, poggiare l’elettroutensile preferibilmente sul lato frontale della carcassa del motore. – Premere il tasto di bloccaggio alberino 4 e tenerlo premuto. f Azionare il tasto di bloccaggio dell’alberino solo ed esclusivamente quando l’alberino della sega 4 è fermo. In caso contrario l’elettroutensile potrebbe subire dei danni. – Con l’ausiliio della chiave per vite a esagono cavo 6 svitare la vite di serraggio 17 nel senso di rotazione n. – Ribaltare all’indietro la cuffia di protezione oscillante 11 e tenerla ben fissa. – Togliere la flangia di serraggio 18 e la lama di taglio 19 dall’alberino della sega 21. Montaggio della lama (vedi figura A) Per eseguire la sostituzione degli utensili accessori, poggiare l’elettroutensile preferibilmente sul lato frontale della carcassa del motore. – Pulire la lama di taglio 19 e tutte le parti di serraggio da montare. – Ribaltare all’indietro la cuffia di protezione oscillante 11 e tenerla ben fissa. – Applicare la lama di taglio 19 sulla flangia di serraggio 20. La direzione di taglio della dentatura (direzione della freccia sulla lama) deve corrispondere alla freccia del verso di rotazione sulla cuffia di protezione 15. – Applicare la flangia di serraggio 18 ed avvitare la vite di serraggio 17 nel senso di rotazione o. Prestare attenzione alla posizione corretta di montaggio della flangia di alloggiamento 20 e della flangia di serraggio – Premere il tasto di bloccaggio alberino 4 e tenerlo premuto. – Con l’ausiliio della chiave per vite a esagono cavo 6 serrare bene la vite di serraggio 17 nel senso di rotazione o. La coppia di serraggio deve essere di 6–9 Nm, questo corrisponde all’avvitamento manuale della vite di serraggio con l’aggiunta di ¼ di rotazione. 1 609 929 S13 | (28.1.09) Aspirazione polvere/aspirazione trucioli (vedi figure B – E) f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. f Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzate, se possibile, un sistema di aspirazione delle polveri. – Provvedere per una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i materiali da lavorare. Nota bene: Durante il taglio utilizzare sempre il tubo di deviazione 23 oppure la cassetta di raccolta polvere/trucioli 24 per non essere colpiti dai trucioli che vengono espulsi. Il tubo di deviazione 23 può essere utilizzato con o senza aspirazione di polvere/trucioli collegata. Ruotare il tubo di deviazione 23 a seconda dell’impiego in modo da non venire colpiti dai trucioli ed inserirlo saldamente nell’espulsione dei trucioli 16. Aspirazione esterna (vedi figura B) Applicare un tubo di aspirazione 22 (accessorio opzionale) sull’espulsione dei trucioli 16. Collegare il tubo di aspirazione 22 con un aspirapolvere (accessorio opzionale). Una visione d’insieme relativa al collegamento con diversi tipi di aspirapolvere si trova alla fine di queste istruzioni. Bosch Power Tools Italiano | 71 L’elettroutensile può essere collegato direttamente ad un aspiratore multiuso della Bosch munito di dispositivo automatico di teleinserimento. Questo entra automaticamente in azione al momento in cui si avvia l’elettroutensile. L’aspirapolvere deve essere adatto per il materiale da lavorare. Utilizzare un aspiratore speciale per l’aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte. Aspirazione propria (vedi figure C–E) Per piccoli lavori la cassetta di raccolta polvere/trucioli 24 può essere utilizzata con scorrevole 25 chiuso. In caso di lavori grandi lo scorrevole 25 deve rimanere aperto in modo da consentire la fuoriuscita dei trucioli. Inserire saldamente la cassetta di raccolta polvere/trucioli 24 nell’espulsione dei trucioli 16. Svuotare per tempo la cassetta di raccolta polvere/trucioli 24 affinché l’efficienza rimanga ottimale. Per svuotare la cassetta di raccolta polvere/trucioli 24 rimuoverla dall’espulsione dei trucioli

16. Premere verso l’alto lo scorrevole 25, ruotare lateralmente la cassetta di raccolta polvere/trucioli 24 e svuotarla.

Prima del reinserimento pulire i perni di collegamento della cassetta di raccolta polvere/trucioli

Sblocco della levetta di fissaggio 26. Per una profondità di taglio minore, allontanare la sega dal pattino 12 per una maggiore profondità di taglio, avvicinare la sega al pattino 12. Regolare la misura richiesta operando con la scala della profondità di taglio. Stringere di nuovo forte la levetta di fissaggio 26. Impostazione dell’angolo obliquo Allentare le viti ad alette 7 e 14. Ribaltare la sega lateralmente. Regolare la misura richiesta alla scala 5. Avvitare di nuovo forte le viti ad alette 7 e 14. Nota bene: In caso di tagli con pezzo obliquo, la profondità di taglio è minore del valore visualizzato sulla scala della profondità di taglio 27. Marcature del taglio (vedi figura G) (PKS 55 A/PKS 66 A/PKS 66 AF) Il finestrino di controllo «CutControl» 9 ribaltabile in avanti ha la funzione di consentire la guida precisa della sega circolare sulla linea di taglio riportata sul pezzo in lavorazione. Il finestrino di controllo «CutControl» 9 è dotato di una marcatura per il taglio ad angolo retto e per il taglio a 45°. La marcatura del taglio 0° (29) indica la posizione della lama di taglio in caso di taglio ad angolo retto. La marcatura del taglio 45° (28) indica la posizione della lama di taglio in caso di taglio ad angolo retto da 45°. Uso Modi operativi f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Regolazione della profondità di taglio (vedi figura F) f Adattare la profondità di taglio allo spessore del pezzo in lavorazione. Nella parte inferiore del pezzo in lavorazione la lama deve uscire in misura inferiore all’altezza del dente. Bosch Power Tools Per eseguire un taglio preciso, applicare la sega circolare sul pezzo in lavorazione come indicato nell’illustrazione. È preferibile eseguire prima un taglio di prova. 1 609 929 S13 | (28.1.09) 72 | Italiano Marcature del taglio (PKS 55) La marcatura del taglio 0° (29) indica la posizione della lama di taglio in caso di taglio ad angolo retto. La marcatura del taglio 45° (28) indica la posizione della lama di taglio in caso di taglio ad angolo retto da 45°.

Indicazioni operative Proteggere le lame di taglio da battute e da colpi. Operare con l’elettroutensile spingendolo in modo uniforme in direzione di taglio ed esercitando una leggera pressione. Un avanzamento eccessivo contribuisce a ridurre sensibilmente la durata degli utensili accessori e può danneggiare l’elettroutensile. La prestazione di taglio e la qualità del taglio dipendono considerevolmente dallo stato e dalla forma dei denti della lama di taglio. Per questo motivo, utilizzare esclusivamente lame da taglio che siano taglienti ed adatte al materiale in lavorazione. Per eseguire un taglio preciso, applicare la sega circolare sul pezzo in lavorazione come indicato nell’illustrazione. È preferibile eseguire prima un taglio di prova. Taglio di legname Messa in funzione Eseguendo tagli longitudinali nell’abete si producono trucioli lunghi ed a forma di spirale. f Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli elettroutensili con l’indicazione di 230 V possono essere collegati anche alla rete di 220 V. Accendere/spegnere Per accendere l’elettroutensile azionare prima il pulsante di sicurezza 1 e premere poi l’interruttore di avvio/arresto 2 tenendolo premuto. Per spegnere l’elettroutensile rilasciare di nuovo l’interruttore di avvio/arresto 2. Nota bene: Per motivi di sicurezza non è possibile bloccare l’interruttore avvio/arresto 2 che deve essere tenuto sempre premuto durante l’esercizio. 1 609 929 S13 | (28.1.09) La corretta selezione della lama viene basata sul tipo di legno, sulla qualità del legno e sul fatto se i tagli richiesti debbano essere longitudinali oppure trasversali. Le polveri da legname di faggio e di quercia sono particolarmente pericolose per la salute. Per questo motivo lavorare esclusivamente utilizzando un’aspirazione polvere. Tagli con guida parallela (vedi figura H) La guida parallela 10 permette di eseguire tagli precisi lungo un bordo di un pezzo in lavorazione, oppure il taglio di strisce di identico spessore. Allentare la vite ad alette 8 e spingere la scala della guida parallela 10 attraverso la guida nel pattino 12. Regolare la larghezza richiesta del taglio come valore della scala alla rispettiva marcatura del taglio 29 oppure 28; vedere paragrafo «Marcature del taglio». Avvitare di nuovo forte la vite ad alette 8. Bosch Power Tools Italiano | 73 Tagli con battuta ausiliaria (vedi figura I) Per la lavorazione di grossi pezzi in lavorazione oppure per tagliare spigoli diritti è possibile fissare al pezzo in lavorazione una tavola oppure un asse che fungano da battuta ausiliaria ed operare quindi spingendo la sega circolare con il pattino lungo la battuta ausiliaria. Tagli con binario di guida (vedi figure J – L) Tramite il binario di guida 31 è possibile eseguire tagli in senso rettilineo. Il rivestimento adesivo impedisce che il binario di guida possa spostarsi e protegge la superficie del pezzo in lavorazione. È possibile allungare il binario di guida 31. Per effettuare questa operazione ruotare il binario di guida 31 di 180° ed inserire uno nell’altro i due binari di guida 31. Per il bloccaggio premere il tasto 32. Per lo smontaggio premere il tasto 32 sull’altro lato e tirando, separare i binari di guida

Fissare il binario di guida 31 sul pezzo in lavorazione con i morsetti speciali 30. Prestare attenzione affinché la bombatura sul lato interno del morsetto 30 sia posizionata nel relativo incavo del binario di guida 31. Accendere l’elettroutensile e condurlo nella direzione di taglio in modo uniforme e spingendolo leggermente. Manutenzione ed assistenza Manutenzione e pulizia f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione. Il binario di guida 31 ha sul lato superiore due marcature. Utilizzare il lato con la marcatura «90°» per tagli ad angolo retto, mentre il lato con la marcatura «45°» deve essere impiegato per tutti gli altri tagli obliqui. La cuffia oscillante di protezione deve poter sempre muoversi liberamente e deve poter chiudersi sempre autonomamente. Per questo motivo, tenere sempre pulito il campo intorno alla cuffia di protezione oscillante. Eliminare sempre polvere e trucioli soffiando aria compressa oppure utilizzando un pennello. Il labbro di gomma sul binario di guida consente per i tagli a 90° e a 45° una protezione contro strappamento dei trucioli che impedisce, durante il taglio di materiali legnosi, uno strappo della superficie. Lame non rivestite possono essere protette contro la corrosione tramite un leggero strato di olio esente da acidi. Per non macchiare il legno in lavorazione, prima di riutilizzare le lame sarà necessario pulirle bene dall’olio. Il labbro di gomma viene adattato alla Vostra sega circolare durante la prima operazione di taglio ed in tale occasione viene tagliato. Resti di resina oppure di colla sulla lama di taglio compromettono la qualità del taglio. Per questo motivo pulire sempre le lame per sega subito dopo l’utilizzo. Nota bene: Il binario di guida 31 deve appoggiare sempre a livello sul lato da tagliare del pezzo in lavorazione e non deve sporgere. Qualora il binario di guida 31 dovesse sporgere dall’estremità del pezzo in lavorazione, non lasciare la sega circolare sul binario di guida 31 senza tenere saldamente la sega stessa. Il binario di guida 31 è di plastica e non può sostenere la sega circolare. Bosch Power Tools Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! 1 609 929 S13 | (28.1.09) 74 | Italiano Servizio di assistenza ed assistenza clienti Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all’acquisto, impiego e regolazione di apparecchi ed accessori. Italia Officina Elettroutensili Robert Bosch S.p.A. c/o GEODIS Viale Lombardia 18 20010 Arluno Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Fax: +39 (02) 36 96 86 77 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53 Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche. 1 609 929 S13 | (28.1.09) Bosch Power Tools Nederlands | 75 Veiligheidsvoorschriften
