BEDIENUNGSANLEITUNG PKS 55 A BOSCH

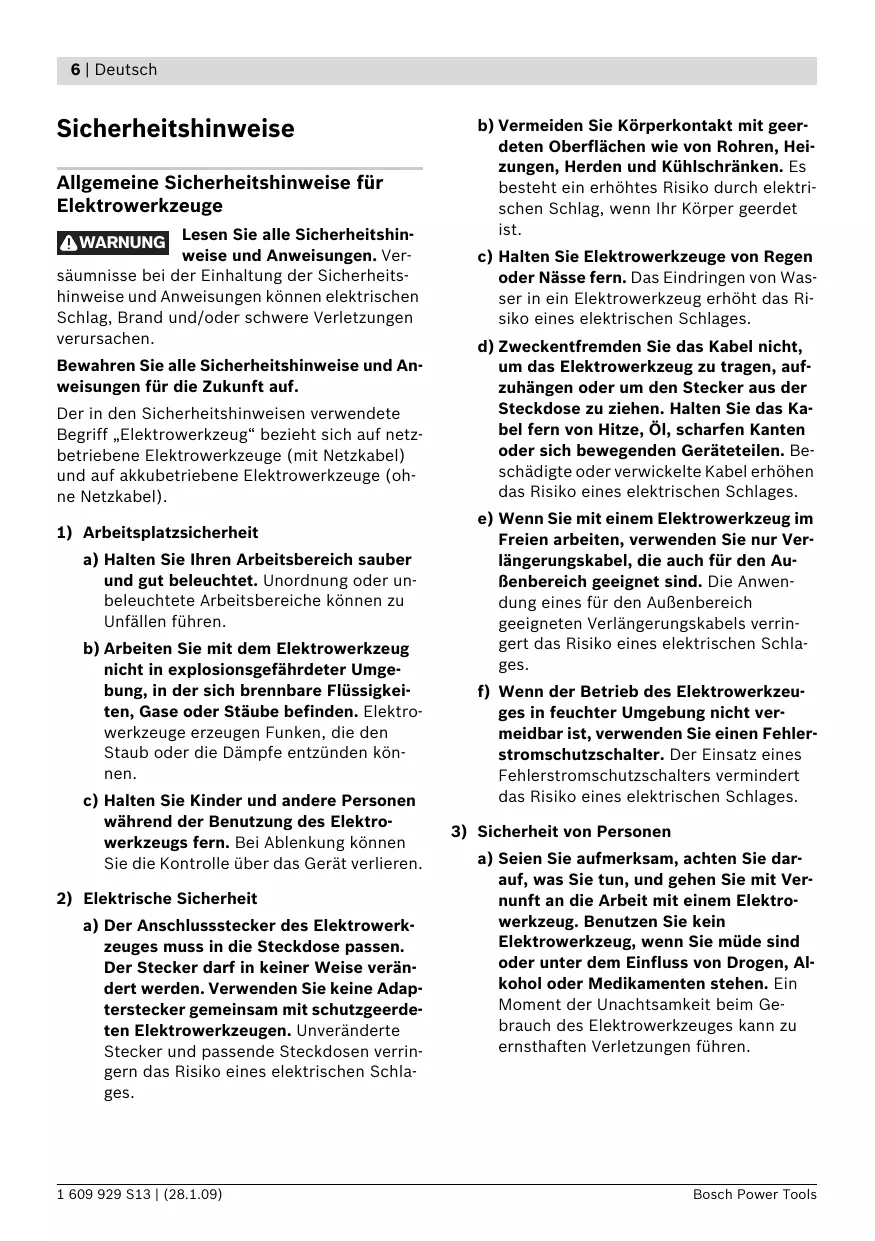

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verrin-gern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizuungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verrin-gert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie daraufauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situatio- onen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese ange-schlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entspre-chend diesen Anweisungen. Berücksichtigen Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Kreissägen

GEFAHR:kommenSiemitHirenHänden nichtin denSägebereichund an dasSägebllt.HaltenSiemitHirrzwitenHand den ZusatzgriffoderdasMotorgehause.Wenn beideHande dieSägahalten，konnen这些 vomSägebllntnotverletztwerden.
Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.
Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sightbar sein.
- Halten Sie das zu saggende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.
Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen an, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

Verwenden Sie beim Längsschneiden im- mer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringt die Möglichkeit, dass das Sägeblatt klemmt.

Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit passender Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder -Schauben. Die Sägeblatt-Unterlegscheiben und -Schauben wurden speziell für ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

Ursachen und Vermeidung eines Rückschlags:

• Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück hersin in Richtung der Bedienperson bewegt.

• Wenn sich das Sägeblatt in dem sich schliebenden Sagespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienperson zurück.

• Wird das Säeblatt im Sageschnitt ver-. dreht oder falsch ausgerichtet, konnen sich die Zähne der hinteren Säeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Säeblatt aus dem Sagespalt hersaubbewegt und die Säe in Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

Halten Sie die Säge mit beiden Händen fest und bringen Sie ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie

mit ihrer Körper bringen. Bei einem Rückschlag kann die Säge ruckwärts springen, jederlich kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.

Falls das Säeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstück ruhig, bis das Säeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie ruckwärts zuziehen, solange das Säeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und behehen Sie die Ursache für das Verklemmen des Säeblattes.
- Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrierten Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem WerkstückHERE aus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.
Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten konnen sich unter ihrem Eigengewicht durchbügen. Platten müssen auf beiden Seiten abgestützt werden, sowohl in Höhe des Sägespalts als auch an der Kante.
Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
Ziehen Sie vor dem Sagen die Schnitttiefen und Schnittwinkeleinstellungen fest. Wenn sich während des Sagens die Einstellungen verändern, kann sich das Sägeblatt verklemen und ein Rückschlag auftreten.
Seien Sie besonderss vorsichtig bei „Tauch-schnitten" in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.

Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schlieBt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht那么简单. Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie safer, dass sie sich frei bewegt und bei allen Schnittwinkel und -tiefen weder das Sägeblatt noch andere Teile berührt.
Überprüfen Sie die Funktion der Feder für dieunte Schutzhaube.Lassen Sie die Säge vor dem Gebrauch warten, wenn untere Schutzhaube und Feder nicht einwandfrei arbeiten.Beschädigte Teile, klebrige Ablagerungen oder Anhäufigungen von Spanen{lassen dieunte Schutzhaube verzögert arbeiten.
Öffnen Sie dieunte Schutzhaube von Hand nur bei besonderen Schnitten, wie „Tauch- und Winkelschnitten". Öffnen Sie dieunte Schutzhaube mit dem Rückziehhebel und halten Sie diesen los, sobald das Sägeblatt in das Werkstück eingetaucht ist. Bei allen anderen Sägerarbeitem muss dieunte Schutzhaube automatisch arbeiten.
Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die unter Schutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sagt, was ihm im Weg ist. Beachten Sie damit die Nachlaufzeit der Säge.
Greifen Sie nicht mit den Händen in den Spanauswurf. Sie können sich an rotierenden Teilen verletzen.
Arbeiten Sie mit der Säge nicht über Kopf.
Sie haben so keine ausreichende Kontrolle über das Elektrowerkzeug.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

• Betreiben Sie das Elektrowerkzeug nicht stationär. Es ist für einen Betrieb mit Sägetisch nicht ausgelegt.
  Verwenden Sie keine Sägeblätter aus HSS-Stahl. Solche Sägeblätter können leicht brechen.
  Sagen Sie keine Eisenmetalle. Gluhende Späne können die Staubabsaugung entzüden.
  Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
  Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
  Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
  Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Ka bel erhöhen das Risiko eines elektrischen Schlages.

Funktionsbuchung

Lesen Sie alle Sicherheitschinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Längs- und Querschnittte mit geradem Schnittverlauf und auf Gehrung in Holz auszuführen. Mit entsprechenden Sägeblättern können auch dunnwandige Nichteisenmetalle, z.B. Profile, gesagt werden.

Das Bearbeiten von Eisenmetallen ist nicht zulässig.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Einsatzperre für Ein-/Ausschalter
2 Ein-/Ausschalter
3Zusatzgriff
4 Spindel-Arretiertaste
5 Skala Gehrungswinkel
6 Innensechskantschlüssel
7 Flügelschraube für Gehrungswinkelvorwahr
8 Flügelschraube für Parallelanschlag
9 Sichtfenster für Schnittlinie „CutControl" (PKS 55 A/PKS 66 A/PKS 66 AF)

10 Parallelanschlag
11 Pendelschutzhaube
12 Grundplatte
13 Verstellhebel für Pendelschutzhaube
14 Flugelschraube für Gehrungswinkelvorwahl
15 Schutzhaube
16 Spanauswurf
17 Spannschraube mit Scheibe
18 Spannflansch
19 Kreissägeblatt
20 Aufnahmeflansch
21 Sagespindel
22 Absaugschlauch
23 Umlenkrohr fur Späne
24 Staub-/Spänebox*
25 Schieber fur Staub-/Spänebox
26 Spannhebel für Schnitttiefenvorwahr
27 Schnitttiefenskala
28 Schnittmarkierung 45^

29 Schnittmarkierung 0^
30 Schraubzwinge
31 Führungsschiene

32 Taste für Führungsschienenverriegelung

*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

Technische Daten

Handkreissäge	PKS 55		PKS 55 A
		3 603 E00 0..	3 603 E01 0..	3 603 E02 0..
Sachnummer
Nennaufnahmeleistung	W	1200	1200	1600
Leerlaufdrehzahl	min-1	5600	5600	5000
max. Schnitttiefe
- bei Gehrungswinkel 0°	mm	55	55	66
- bei Gehrungswinkel 45°	mm	38	38	48
Spindelarretierung		●	●	●
CutControl		-	●	●
Staub-/Spänebox		-	●	●
Abmessungen Grundplatte	mm	288 x 153	288 x 153	327 x 160
max. Sägeblattdurchmesser	mm	160	160	190
min. Sägeblattdurchmesser	mm	150	150	184
max. Stammblattdicke	mm	1,8	1,8	1,8
Aufnahmebohrung	mm	20	20	30
Gewicht entsprechend EPTA-Procedure 01/2003	kg	3,9	3,9	5,4
Schutzklasse		☐ / II	☐ / II	☐ / II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.
PKS 66 A/PKS 66 AF: Einschaltvorgänge erzeugen kurzfristige Spanningsabsenkungen. Bei umgänstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,36 Ohm sind keine Störungen zu erwarten.
* PKS 66 AF mit Führungsschiene

Gerausch/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 101 dB(A); Schallleistungspegel 112 dB(A). Unsicherheit K = 3 dB.

Gehorschutzragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert a_h = 4,0m / s^2 ,Unsicherheit K = 1,5m / s^2

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet

sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Konformitätserklarung (C)

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Kreissägeblatt einsetzen/wechseln

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
▶ Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.
Verwenden Sie nur Sägeblätter, die den in dieser Bedienungsanleitung angegebenen Kenndaten entsprechen.
Verwenden Sie keinesfalls Schleifscheiben als Einsatzwerkzeug.

Sägeblatt auswahlen

Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung.

Sägeblatt demontieren (siehe Bild A)

Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am besten auf die Stirnseite des Motorgehauses.

• Drücken Sie die Spindel-Arretiertaste 4 und halten Sie diese gedrückt.
  Betätigen Sie die Spindel-Arretiertaste 4 nur bei stillstehender Sagespindel. Das Elektrowerkzeug kann sonst beschädigt werden.
• Drehen Sie mit dem Innensechskantschlüssel 6 die Spannschraube 17 in Drehrichtigung ① Heraus.
• Schwenken Sie die Pendelschutzhaube 11\ zurück und halten Sie diese fest.
• Nehmen Sie den Spannflansch 18 und das Sägeblatt 19 von der Sägespindel 21 ab.

Sägeblatt montieren (siehe Bild A)

Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am besten auf die Stirnseite des Motorgehauses.

• Reinigen Sie das Sägeblatt 19 und alle zu montierenden Spannteile.

• Schwenken Sie die Pendelschutzhaube 11 zurück und halten Sie diese fest.

• Setzen Sie das Sägeblatt 19 auf den Aufnahmeflansch 20 auf. Die Schneidrichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) und der Drehrrichtungspfel auf der Schutzhaube 15 müssen übereinstimmen.

• Setzen Sie den Spannflansch 18 auf und schrauben Sie die Spannschraube 17 in Drehrichtung 2 ein. Achten Sie auf die richtige Einbaulage von Aufnahmeflansch 20 und Spannflansch 18.
• Drücken Sie die Spindel-Arretiertaste 4 und halten Sie diese gedrückt.
• Ziehen Sie mit dem Innensechskantschlüssel 6 die Spannschraube 17 in Drehrichtigung fest. Das Anzugsmoment soll 6-9 Nm betragen, das entspricht handfest zzgl. 14 Umdrehung.

Staub-/Späneabsaugung (siehe Bilder B-E)

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimme Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu,tragen.

Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

Hinweis: Verwenden Sie beim Sagen immer das Umlenkrohr 23 oder die Staub-/Spänebox 24, um nicht von umherfliegenden Spanen getroffen zu werden.

Das Umlenkrohr 23 kann mit oder ohne angeschlossene Staub-/Späneabsaugung verwendet werden. Drehen Sie das Umlenkrohr 23 je nach Anwendung so, dass Sie nicht von den Spanen getroffen werden und stecken Sie es fest in den Spanauswurf 16.

Fremdabsaugung (siehe Bild B)

Stecken Sie einen Absaugschlauch 22 (Zubehör) auf den Spanauswurf 16. Verbinden Sie den Absaugschlauch 22 mit einem Staubsauger (Zubehör). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.

Das Elektrowerkzeug kann direkt an die Steckdose eines Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlossen werden.
Dieser wird beim Einsatz den Elektrowerkzeuges automatisch gestartet.

Der Staubsauger muss für den zubearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonderss gesundheitsgeführenden, krebszerzeugenden oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstaube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darim gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenosellschaft klären.

Eigenabsaugung (siehe Bilder C-E)

Die Staub-/Spänebox 24 kann für Kleinere Arbeits-ten mit geschlossen Schieber 25 benutzt werden. Bei größeren Arbeitsen sollen den Sie den Schieber 25 offen halten, so dass die Späne herausfallen können.

Steen Sie die Staub-/Spänebox 24 fest in den Spanauswurf 16.

Entleeren Sie die Staub-/Spänebox 24 rechtzeitig, damit die Effizienz erhalten bleibt.

Zum Entleeren der Staub-/Spänebox 24ziehen Sie diese vom Spanauswurf 16 ab.Drucken Sie Schieber 25 nach oben, drehen Sie die Staub-/Spänebox 24 auf die Seite und entleeren Sie diese.

Reinigen Sie den Anschlussstutzen der

Staub-/Spänebox 24 vor dem Aufstecken.

Betrieb

Betriebsarten

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Schnitttiefe einstellen (siehe Bild F)

Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sightbar sein.

Lösen Sie den Spannhebel 26. Für eine Kleinere Schnitttiefeziehen Sie die Säge von der Grundplatte 12weg, für eine größere Schnitttiefe drucken Sie die Säge zur Grundplatte 12hin. Stellen Sie das gewünschte Maß an der Schnitttiefenskala ein. Ziehen Sie den Spannhebel 26 wieder fest.

Gehrungswinkel einstellen

Lösen Sie die Flügelschrauben 7 und 14.

Schwenken Sie die Säge seitlich. Stellen Sie das gewünschte Maß an der Skala 5 ein. Schrauben Sie die Flügelschrauben 7 und 14 wieder fest.

Hinweis: Bei Gehrungsschnitten ist die Schnitttiefe kleiner als der angezeigte Wert auf der Schnitttiefenskala 27.

Schnittmarkierungen (siehe Bild G) (PKS 55 A/PKS 66 A/PKS 66 AF)

Das nach vorn ausklappbare Sichtfenster „Cut-Control" 9 dient der prazisen Führung der Kreissäge an der auf dem Werkstück aufgebrachten Schnittlinie. Das Sichtfenster „CutControl" 9 hat je eine Markierung für den rechtwinkligen Schnitt und für den 45^ -Schnitt.

Die Schnittmarkierung 0^ (29) zeigt die Position des Säeblattes beirechtwinkligem Schnitt. Die Schnittmarkierung 45^ (28) zeigt die Position des Säeblattes bei 45^ -Schnitt.

Für einen maßgenauen Schnitt setzen Sie die Kreissäge wie im Bild gezeigt an das Werkstück. Führn Sie am besten einen Probeschnitt durch.

Schnittmarkierungen (PKS 55)

Die Schnittmarkierung 0^ (29) zeigt die Position des Säeblattes beirechtwinkligem Schnitt. Die Schnittmarkierung 45^ (28) zeigt die Position des Säeblattes bei 45^ -Schnitt.

Für einen maßgenauen Schnitt setzen Sie die Kreissäge wie im Bild gezeigt an das Werkstück. Führn Sie am besten einen Probeschnitt durch.

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Ein-/Ausschalten

Zur Inbetriebnahme des Elektrowerkzeuges betätigen Sie zuerst die Einschalsperre 1 und drucken anschließend den Ein-/Ausschalter 2 und halten ihn gedrückt.

Um das Elektrowerkzeug auszuschalten setzen Sie den Ein-/Ausschalter 2 los.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 2 nicht arretiert werden, sondern muss während des Betriebes ständig gedruckt bleiben.

Arbeitshinweise

Schützen Sie Sägeblätter vor Stöß und Schlag.

Führn Sie das Elektrowerkzeug möglich und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Lebensdauer der Einsatzwerkzeuge erheblich und kann dem Elektrowerkzeug schaden.

Die Sägeleistung und die Schnittqualität hangen wesentlich vom Zustand und der Zahnform des Sägeblattes ab. Verwenden Sie deshalb nur scharfe und für den zubearbeitenden Werkstoff geeignete Sägeblätter.

Sagen von Holz

Die richtige Wahl des Sägeblattes richtig sich nach Holzart, Holzqualität und ob Längs- oder Querschnitte gefordert sind.

Bei Längsschnitten von Fichte entstehen lange, spiralförmige Späne.

Buchen- und Eichenstäube sind besonderss gesundheitsgeführend, arbeiten Sie deshalb nur mit Staubabsaugung.

Sagen mit Parallelanschlag (siehe Bild H)

Der Parallelanschlag 10 erfolgt exakte Schnittte entlang einer Werkstückkante, beziehungsweise das Schneiden maßgleicher Streifen.

Lösen Sie die Flügelschraube 8 und schiben Sie die Skala des Parallelanschlags 10 durch die Führung in der Grundplatte 12. Stellen Sie die gewünschte Schnittbreite als Skalenwert an der entsprechenden Schnittmarkierung 29 bzw. 28 ein, siehe Abschnitt „Schnittmarkierungen". Drehen Sie die Flügelschraube 8 wieder fest.

Sagen mit Hilfsanschlag (siehe Bild I)

Zur Bearbeitung großer Werkstücke oder zum Schneiden gerader Kanten konnen Sie ein Brett oder eine Leiste als Hilfsanschlag am Werkstück befestigen und die Kreissäge mit der Grundplatte am Hilfsanschlag entlangführren.

Sägen mit Führungsschiene (siehe Bilder J-L)

Mit der Hilfe der Führungsschiene 31 konnen Sie geradlinige Schnitte durchführren.

Der Haftbelag verhindert das Verrutschen der Führungsschiene und schon die Werkstückoberfläche.

Die Führungsschiene 31 lassst sich verlangern. Drehen Sie dazu die Führungsschiene 31 um 180^ und stecken Sie die beiden Führungsschienen 31 zusammen. Drücken Sie zum Arretieren die Taste 32. Zum Demontieren drücken Sie die Taste 32 auf der anderen Seite undziehen die Führungsschienen 31 auseinander.

Die Führungsschiene 31 hat auf der Oberseite zwei Markierungen. Die Seite mit der Markierung 90^ "verwenden Sie für rechtwinklige Schnitte, die Seite mit der Markierung 45^ "verwenden Sie für alle anderen Gehrungsschnitte.

Die Gummilippe an der Führungsschiene bietet bei 90^ - und 45^ -Schnitten einen Spanrei-schutz, der beim Sagen von Holzwerkstoffen ein Ausreißen der Oberfläche verhindert.

Die Gummilippe wird beim ersten Sägevorgang auf ihre Kreissäge angepasst und damit etwas abgesagt.

Hinweis: Die Führungsschiene 31 muss an der anzusägenden Werkstückseite stets bündig am Werkstück anliegen undarf nicht überstehen.

Sollte die Führungsschiene 31 am Werkstückende überstehen, setzen Sie die Kreissäge nicht auf der Führungsschiene 31 stehen, ohne die Kreissäge festzuhalten. Die Führungsschiene 31 ist aus Kunststoff undträgt die Kreissäge nicht.

Befestigen Sie die Führungsschiene 31 mit den speziellen Schraubzwingen 30 auf dem Werkstück. Achten Sie daraufuf, dass die Wölbung an der Innenseite der Schraubzwinge 30 in der entsprechenden Aussparung der Führungsschiene 31 sitzt.

Schalten Sie das Elektrowerkzeug ein und führen Sie es gleichmäßig und mit leichtem Schub in Schnittrichtigung.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luftungsschlitze sauber, um gut und sicher zu arbeiten.

Die Pendelschutzhaube muss sich immer frei bewegen und selbstätig schlieben konnen. Halten Sie deshalb den Bereich um die Pendelschutzhaube stets sauber. Entfernen Sie Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel.

Nicht beschichtete Sägeblätter konnen durch eine)dünne Schicht särefreies Öl vor Korrosionsansatz geschützt werden. Entfernen Sie vor dem Sagen das Öl wieder, weil Holz sonst fleckig wird.

Harz- oder Leimreste auf dem Sägeblatt beeinträchtigen die Schnittqualität. Reinigen Sie deshalb Sägeblätter gleich nach dem Gebrauch.

Sollte das Elektrowerkzeug bzw. sorgfälliger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektronerkzeuge ausführten zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Its Fregen zu Reparatur und Wartung Ihres Produktionsowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: [e-mail]

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur fur EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mues

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

Safety Notes

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

2) Elektrische verilgheit
