MANUALE UTENTE KD-65X9005 SONY

~  Não retire o cartão fictício da ranhura CAM do televisor (Módulo de Acesso Condicional), exceto quando for para introduzir um smart card instalado no CAM.  A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/ stock.  O design e as características técnicas estão sujeitos a alteração sem aviso prévio.

Informazioni sui marchi I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi. DLNA®, il logo DLNA e DLNA CERTIFIED® sono marchi, marchi di servizio o marchi di certificazione di Digital Living Network Alliance. Prodotto su licenza di Dolby Laboratories. “BRAVIA” e Sony Corporation.

DiSEqC™ è un marchio depositato di EUTELSAT. Questo televisore supporta DiSEqC 1.0. Questo televisore non è progettato per il controllo di antenne motorizzate.

Note sul funzionamento del televisore digitale

sono marchi depositati di

TrackID è un marchio commerciale o un marchio depositato della Sony Mobile Communications AB. La tecnologia di riconoscimento di musica e video, con i relativi dati, è fornita da Gracenote®. Gracenote è lo standard del settore per la tecnologia di riconoscimento musicale e la fornitura del relativo contenuto. Per ulteriori informazioni, visitare www.gracenote.com. CD, DVD, Blu-ray Disc e dati relativi a musica e video di Gracenote, Inc. Copyright © 2000-oggi Gracenote. Gracenote Software, copyright © 2000oggi Gracenote. Il presente prodotto e i suoi servizi utilizzano uno o più brevetti di proprietà di Gracenote. Visitare il sito Web di Gracenote per un elenco non esaustivo dei brevetti di Gracenote applicabili. Gracenote, MusicID, VideoID, Video Explore, il logo e il logotipo Gracenote, nonché il logo “Powered by Gracenote” sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote negli Stati Uniti e/o in altri paesi. Opera® Devices SDK from Opera Software ASA. Copyright 1995-2013 Opera Software ASA. All rights reserved. Wi-Fi, Wi-Fi Direct e Miracast sono marchi o marchi registrati di Wi-Fi Alliance. “Blu-ray Disc”, “Blu-ray” e il logo “Blu-ray Disc” sono marchi di fabbrica di Blu-ray Disc Association. “Il logo Sony Entertainment Network” e “Sony Entertainment Network” sono marchi di Sony Corporation. MHL, Mobile High-Definition Link e il logo MHL sono marchi di fabbrica o marchi di fabbrica registrati di MHL Licensing, LLC. Prodotto su licenza di DTS Licensing Limited. Per informazioni su brevetti e marchi statunitensi e internazionali visitare il sito www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited e DTS, Inc. 2012. Il marchio con la parola Bluetooth® e i loghi sono di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Corporation con licenza. Tutti gli altri marchi di fabbrica o nomi commerciali sono di proprietà delle rispettive aziende. Color IQ e il logo Color IQ sono marchi di QD Vision, Inc.

2IT Il marchio N è un marchio di fabbrica o marchio di fabbrica registrato di NFC Forum, Inc. negli Stati Uniti e in altri paesi.

 Le funzioni relative al televisore digitale ( ) saranno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T/DVB-T2 (MPEG-2 e H.264/MPEG-4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T/ DVB-T2 nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore.  Il vostro fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.  Sebbene questo televisore segua le specifiche DVB-T/DVB-T2 e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T/DVB-T2 e digitali via cavo DVB-C.  Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.

Risoluzione dei problemi Se l’illuminazione del LED lampeggia in rosso, contare il numero di lampeggi (l’intervallo è di tre secondi). Premere "/1 sul televisore per spegnerlo, scollegare il cavo di alimentazione CA e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell’indicatore (numero di lampeggi).

Se l’illuminazione del LED non lampeggia, controllare quanto riportato nelle tabelle di seguito. Fare inoltre riferimento a “Risoluzione dei problemi” in i-Manual. Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.

Assenza di immagine (schermo scuro) e assenza di audio.  Controllare il collegamento dell’antenna/del cavo.  Collegare il televisore alla presa di alimentazione CA e premere "/1 sul televisore o sul telecomando.

La password di “Blocco Programmi” è stata dimenticata.  Inserire 9999 come codice PIN (il codice PIN 9999 è sempre accettato).

Le aree attorno al televisore si surriscaldano.  Quando il televisore viene utilizzato per un periodo prolungato, le aree attorno al televisore si surriscaldano. Se si tocca con una mano è possibile scottarsi.

L’audio o il video è bloccato, lo schermo appare vuoto o il televisore non risponde ai comandi del televisore o del telecomando.  Eseguire un semplice ripristino del televisore scollegando il cavo di alimentazione CA per due minuti, quindi collegarlo nuovamente.

Impossibile trovare i tasti CH+/–,  +/–, ///, , e HOME del televisore.

 Fare riferimento all’illustrazione sottostante per individuare la posizione dei tasti sul televisore. Parte posteriore del televisore

Alcuni programmi non possono essere sintonizzati.  Controllare l’antenna o la parabola.  Il cavo del satellite potrebbe essere in corto circuito o ci potrebbero essere dei problemi di connessione dello stesso. Verificare il cavo e la connessione, quindi spegnere il televisore utilizzando il pulsante di accensione / spegnimento principale, quindi riaccenderlo.  La frequenza inserita è al di fuori dai parametri. Vogliate consultare la società che si occupa delle trasmissioni del satellite.

Non sono stati trovati servizi (programmi) trasmessi da TV via cavo.  Verificare il collegamento dei cavi o la configurazione della sintonizzazione.  Provare ad attivare “Preselezione Digitale Automatica” selezionando “Antenna” invece di “via Cavo”.

Il telecomando non funziona.  Sostituire le batterie.  Il televisore potrebbe trovarsi in modalità SYNC. Premere SYNC MENU, quindi selezionare “Controllo TV” e selezionare “Home (menu)” o “Opzioni” per controllare il televisore.

L’illuminazione del LED è attiva.  Se non si desidera attivare l’illuminazione del LED è possibile disattivarla. Premere HOME, quindi selezionare “Impostazioni” t “Impostazioni Sistema” t “Impostazione generale” t “Illuminazione del LED” t “No”. È inoltre possibile premere OPTIONS, quindi selezionare “Illuminazione del LED” t “No”.

~ Durante la visione di file di foto con risoluzione 4K:  È possibile che la schermata del menu, la guida all'uso o i messaggi non siano visualizzati durante la visualizzazione di foto.  Per terminare la riproduzione delle foto, premere RETURN o passare a un altro ingresso premendo .

3IT Caratteristiche tecniche Sistema Sistema pannello Pannello LCD (Display Cristalli Liquidi) Sistema TV Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, I, M Digitale: DVB-T/DVB-T2/DVB-C Satellite: DVB-S/DVB-S2 Sistema Colore/Video Analogico: PAL, SECAM, NTSC3.58, NTSC4.43 Digitale: Consultare i-Manual. Copertura dei canali Analogico: UHF/VHF/via cavo, in base alla nazione/regione selezionata. Digitale: UHF/VHF/via cavo, in base alla nazione/ regione selezionata. Satellite: Frequenza IF 950-2150 MHz Uscita audio

12,5 W + 12,5 W + 20 W + 20 W Jack di entrata/uscita Cavo dell’antenna Terminale esterno 75 ohm per VHF/UHF Antenna Satellite Connettore di Tipo F Femmina IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & tonalità 22 KHz, Distr. via cavo singolo EN50494. / AV1 Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV. / COMPONENT IN YPBPR (Video component): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Ingresso audio (connettori fono) t AV2 Ingresso video (pin fono comune con ingresso Y) HDMI IN 1, 2, 3, 4 (supporta risoluzione 4k) Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formati PC Video (3D): Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Fianco a fianco 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Sotto-sopra 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: PCM lineare due canali: 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital ARC (Audio Return Channel) (solo HDMI IN 1)

4IT MHL (Comune con HDMI 2) Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Video (3D): Fianco a fianco 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Sotto-sopra 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: PCM lineare due canali: 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Jack ottico digitale (PCM lineare due canali, Dolby Digital) AUDIO OUT / i Uscita audio (minijack stereo) Jack cuffie 1 (HDD Rec), 2, 3 Porta dispositivo HDD USB (solo

1), porta USB Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale LAN Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con questo televisore.)

Altri Accessori in dotazione Fare riferimento al “Contenuto della confezione” nella Guida introduttiva. Accessori opzionali Webcam con microfono integrato: CMU-BR200/ CMU-BR100 Adattatore USB Wireless LAN: UWA-BR100

Occhiali 3D passivi: TDG-500P Occhiali passivi SimulView™: TDG-SV5P Temperatura di funzionamento Da 0 ºC a 40 ºC Umidità di funzionamento Dal 10% all’80% di u. r. (senza condensa)

Alimentazione e altre informazioni Requisiti di alimentazione 220 V – 240 V CA, 50 Hz Classe di efficienza energetica KD-65X9005A: B KD-55X9005A: B Dimensioni schermo (diagonale) (approssimative) KD-65X9005A: 163,9 cm / 65 pollici KD-55X9005A: 138,8 cm / 55 pollici

~  Non estrarre la scheda finta dall’alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale) del televisore quando non è necessario inserire una vera smart card.  La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di televisore/ dalle scorte.  Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Potenza assorbita in modalità “Casa”/“Standard” KD-65X9005A: 193 W KD-55X9005A: 155 W in modalità “Negozio”/“Brillante” KD-65X9005A: 349 W KD-55X9005A: 279 W Consumo energetico medio annuo*1 KD-65X9005A: 268 kWh KD-55X9005A: 215 kWh Potenza assorbita in modalità standby*2 0,40 W (16 W in modalità aggiornamento software/EPG) Risoluzione schermo 3.840 punti (orizzontale) × 2.160 linee (verticale)

Dimensioni (approssimative) (l × a × p)

con supporto da tavolo KD-65X9005A: 168,2 × 90,3 × 40,5 cm KD-55X9005A: 146,3 × 77,8 × 40,5 cm senza supporto da tavolo KD-65X9005A: 168,2 × 87,5 × 10,0 cm KD-55X9005A: 146,3 × 74,9 × 10,0 cm

Peso (approssimativo) con supporto da tavolo KD-65X9005A: 46,4 kg KD-55X9005A: 34,5 kg senza supporto da tavolo KD-65X9005A: 45,0 kg KD-55X9005A: 33,1 kg *1 Consumo energetico all’anno, basato sul consumo di corrente di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore. 2 * Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore.

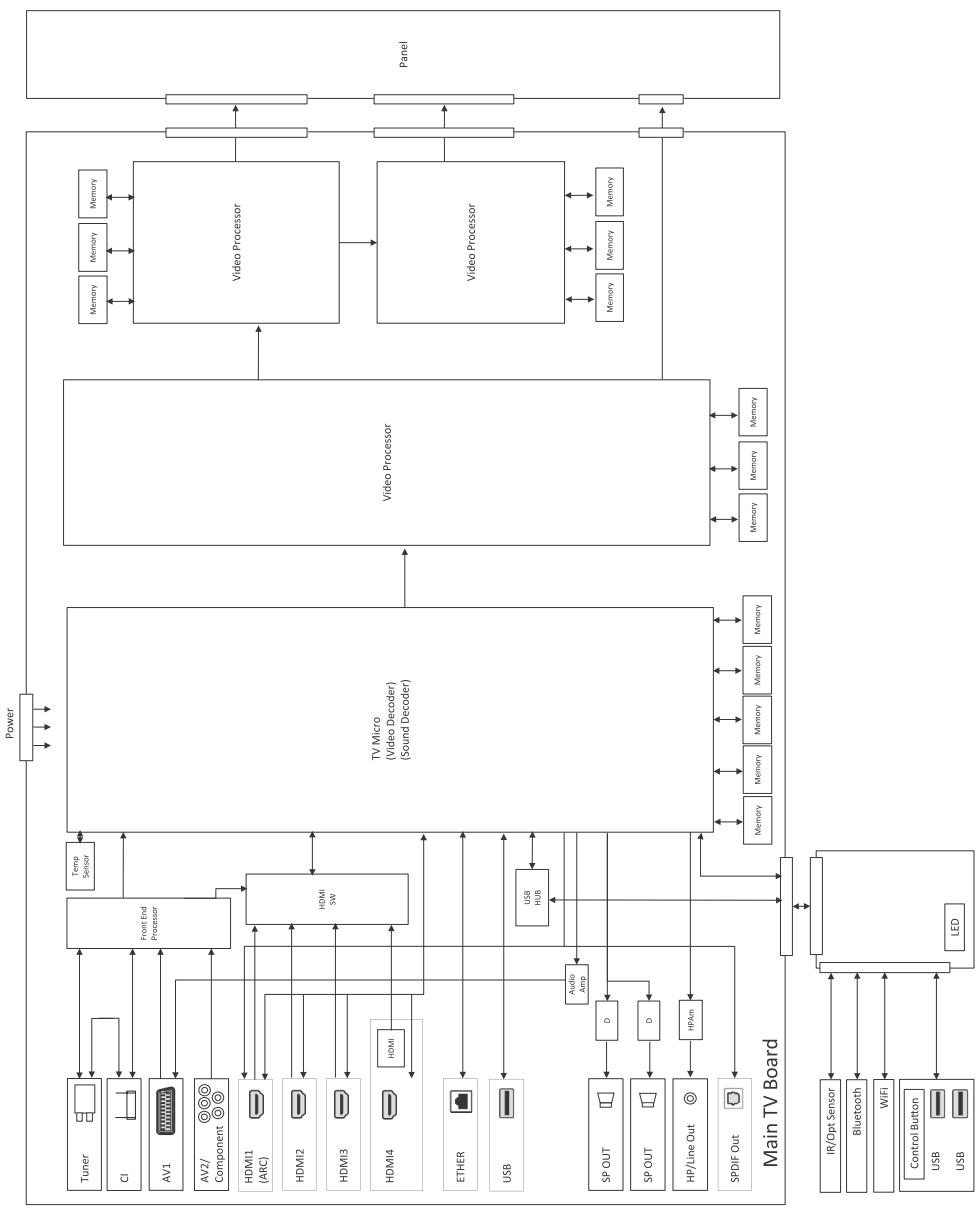

5IT Diagrammi a blocchi
