BEDIENUNGSANLEITUNG KD-65X9005 SONY

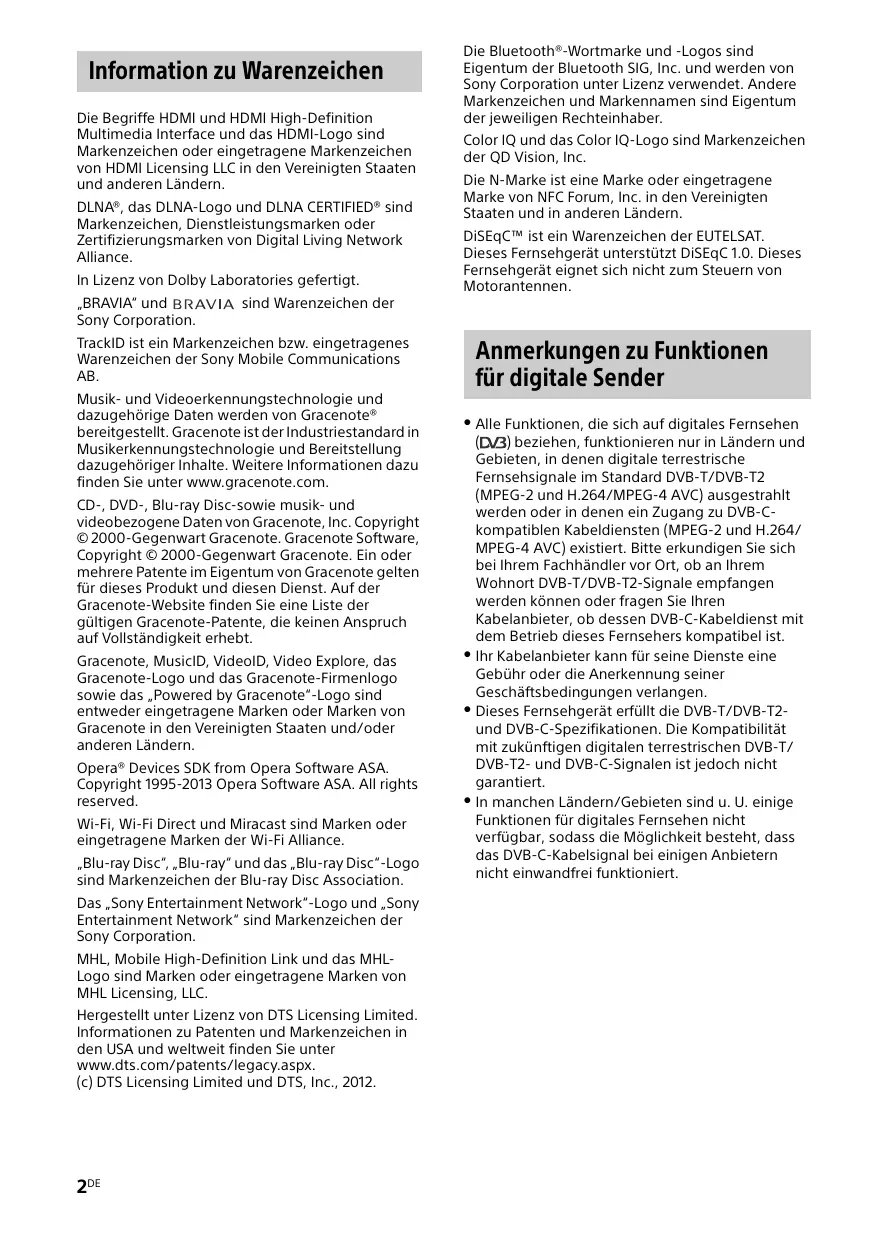

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.
DLNA®, das DLNA-Logo und DLNA CERTIFIED® sind Markenzeichen, Dienstleistungsmarken oder Zertifizierungsmarken von Digital Living Network Alliance.
In Lizenz von Dolby Laboratories gefertigt.
"BRAVIA" und BRAVIA sind Warenzeichen der Sony Corporation.
TrackID ist ein Markenzeichen bzw. eingetragenes Warenzeichen der Sony Mobile Communications AB.
Musik- und Videoerkennungstechnologie und dazugehörige Daten werden von Gracenote bereitgestellt. Gracenote ist der Industriestandard in Musikerkennungstechnologie und Bereitstellung dazugehöriger Inhalte. Weitere Informationen dazu finden Sie unter www.gracenote.com.
CD-, DVD-, Blu-ray Disc-sowie musik- und videobezogene Daten von Gracenote, Inc. Copyright © 2000-Gegenwart Gracenote. Gracenote Software, Copyright © 2000-Gegenwart Gracenote. Ein oder mehrere Patente im Eigentum von Gracenote gelten für diese Produkte und diesen Dienst. Auf der Gracenote-Website finds Sie eine Liste der gültigen Gracenote-Patente, die keinen Anspruch auf Vollständigkeit erhebt.
Gracenote, MusicID, VideoID, Video Explore, das Gracenote-Logo und das Gracenote-Firmenlogo sowie das „Powered by Gracenote“-Logo sind entweder eingetragene Marken oder Marken von Gracenote in den Vereinigten Staaten und/oder anderen Ländern.
Wi-Fi, Wi-Fi Direct und Miracast sind Marken oder eingetragene Marken der Wi-Fi Alliance.
"Blu-ray Disc", "Blu-ray" und das "Blu-ray Disc"-Logo sind Markenzeichen der Blu-ray Disc Association.
Das „Sony Entertainment Network“-Logo und „Sony Entertainment Network“ sind Markenzeichen der Sony Corporation.
MHL, Mobile High-Definition Link und das MHLLogo sind Marken oder eingetragene Marken von MHL Licensing, LLC.
Hergestellt unter Lizenz von DTS Licensing Limited. Informationen zu Patenten und Markenzeichen in den USA und weltweit finden Sie unter www.dts.com/patents/legacy.aspx.
(c) DTS Licensing Limited und DTS, Inc., 2012.
Die Bluetooth®-Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc. und werden von Sony Corporation unter Lizenz verwendet. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.
Color IQ und das Color IQ-Logo sind Markenzeichen der QD Vision, Inc.
Die N-Marke ist eine Marke oder eingetragene Marke von NFC Forum, Inc. in den Vereinigten Staaten und in anderen Ländern.
DiSEqCTM ist ein Warenzeichen der EUTELSAT. Dieses Fernsehgerät unterstützt DiSeqC 1.0. Dieses Fernsehgerät eignet sich nicht zum Steuern von Motorantenen.
Anmerkungen zu Funktionen für digitale Sender
- Alle Funktionen, die sich auf digitales Fernsehen (DVB) beziehen, funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T/DVB-T2 (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahl werden oder in denen ein Zugang zu DVB-C-kompatiblen Kabeldiensten (MPEG-2 und H.264/ MPEG-4 AVC) existiert.itte erkundigen Sie sich bei Ihrem Fachhändler vor Ort,ob an Ihrem Wohnort DVB-T/DVB-T2-Signale empfangen werden konnen oder Fragen Sie ihren Kabelanbieter, ob dessen DVB-C-Kabeldienst mit dem Betrieb thesef Sernsehers kompatibel ist.
- Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.
- Dieses Fernsehgerat erfoldt die DVB-T/DVB-T2- und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T/ DVB-T2- und DVB-C-Signalen ist jeder nicht garantiert.
- In manchen Ländern/Gebieten sind u. U. eine Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C-Kabelsignal bei einigen Anbietern nicht einwandfrei Funktioniert.
Störungsbehebung
Wenn die Beleuchtungs-LED rot blinkt, zahlen Sie die Anzahl der Blinkvorgänge (die Intervallzeit beträgt drei Sekunden).
Schalten Sie das Fernsehgerät mit I/ (am Fernsehgerät aus, trennen Sie das Netzkabel vom Gerät und teilen Sie Ihr hem Handler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Anzahl der Blinkzeichen).
Wenn die Beleuchtungs-LED nicht blinkt, überprüfen Sie die Punkte der folgenden Tabellen.
Schlagen Sie auch unter Störungsbehebung" im i-Manual nach. Wenn sich das Problem mit den aufgeführten Maßnahmen nicht behehen lasst, lassen Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.
Es wird kein Bild angezeigt (Bildschirm ist dunkel) und es ist kein Ton zu horen.
- Prüfen Sie die Antennen- oder Kabelverbindung.
- Schlieben Sie das Fernsehgerät an eine Netzsteckdose an und drücken Sie I/ü am Fernsehgerät oder der Fernbedienung.
Einige Programme können nicht eingestellt werden.
- Prüfen Sie die Antenne bzw. die Satellitenschüssel.
- Das Satellitenkabel kann kurzgeschlossen sein oder es kann sich um Anschlussprobleme des Kabels handeln.itte überprüfen Sie das Kabel und den Anschluss und schalten Sie das Fernsehgerät mit dem Ein/Aus Schalter Aus und schalten es dann weiter Ein.
Die von Ihnen eingegebene Frequenz ist außer Reichweite.itte wenden Sie sich an die empfangene Satellitensendeanstalt.
Es werden keine Kabelfernsehdienste (Sender) gefunden.
- Überprüfen Sie die Kabelverbindung bzw. die Tunerkconfiguration.
- Versuchen Sie „Auto. Digital-Suchlauf“ durchzufahren, indem Sie „Antenne“statt „Kabel“ auswahlen.
Die Fernbedienung Funktioniert nicht.
Tauschen Sie die Batterien aus.
- Das Fernsehgerät befindet sich möglicherweise im SYNC-Modus.
Drücken Sie SYNC MENU, wahren Sie „TV-Steuierung" und dann „Home (Menü)" oder „Optionen", um das Fernsehgerät zu bedieren.
Sie haben das Password für „Kindersicherung" vergessen.
- Geben Sie 9999 als PIN-Code ein. (Der PIN-Code 9999 wird immer akzeptiert.)
Das Gehäuse des Fernsehgeräts erwartt sich.
- Wenn das Fernsehgerät lange Zeit verwendent wird, erwartt sich das Gehäuse des Fernsehgerats. Es fuhlts sich möglichweise frei an, wenn Sie es mit der Hand berühren.
Eingefrorenes Audio oder Video, ein leerer Bildschirm, oder das Fernsehgerät spricht nicht auf die Tasten an Fernseher oder Fernbedienung an.
- Führn Sie einen einfachen Rücksetzvorgang des Fernsehgeräts aus, indem Sie das Netzkabel zwei Minuten lang abziehen und dann erneut einstecken.
Die Tasten CH + / - , + / - , / / / , und HOME sind am Fernsehgerat nicht zu finden.
- Zur Position der Tasten am Fernsehgerät siehe Abbildung unten. Rückseite des Fernsehgeräts
Die Beleuchtungs-LED ist eingeschaltet.
- Wenn die Beleuchtungs-LED nicht leuchten soll, können Sie sie ausschalten.
Drücken Sie HOME und wahlen Sie dann
"Einstellungen" "Systemeinstellungen"
"Allgemeine Einrichtung" "Beleuchtungs-LED"
"Aus". Sie können auch OPTIONS drücken und
dann „Beleuchtungs-LED" → „Aus" auswahlen.
Beim Betrachten von Fotodateien in 4K-Auflösung:
- "Der Menübildschirm, die Bedienanleitung oder Meldungen erschreiben bei der Anzeige von Fotos möglicherweise nicht.
Um die Wiedergabe von Fotos zu beenden, drücken Sie RETURN, oder schalten Sie den
Eingang um, indem Sie drucken.
Technische Daten
TV-System
Bildschirmsystem
LCD-Bildschirm (Flüssigkristallbildschirm)
Fernsehnorm
Analog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, I, M
Digital: DVB-T/DVB-T2/DVB-C
Satellite: DVB-S/DVB-S2
Farb-/Videosystem
Digital: Schlagen Sie im i-Manual nach.
Kanalbereich
Analog: UHF/VHF/Kabel, abhängig von der Landes-/Bereichsauswahl.
Digital: UHF/VHF/Kabel, abhängig von der Landes-/Bereichsauswahl.
Satellite: IF Freqenz 950-2150 MHz
Tonausgänge
12,5 W + 12,5 W + 20 W + 20 W
Eingangs-/Ausgangsbuchsen
Antennenkabel
75 Ohm, externer Anschluss für VHF/UHF
Satellitenantenn
Buchserverbindung vom Typ F IEC169-24, 75 Ohm.
DiSEqC 1.0, LNB 13 V/18 V & 22 KHz Ton, Unicable EN50494.
/ - AV1
21-poliger Scart-Anschluss (CENELEC-Standard)
mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang für Fernsehsignale.
COMPONENT IN
YPbPR (Komponenten-Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i
Audioeingang (Cinchstecker)
AV2
Videoeingang (gängiger Cinchstecker mit Y-Eingang)
HDMI IN 1,2,3,4 (unterstutz 4K-Auflösung)
Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Computerformate
Video (3D):
Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p
Nebeneinander 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Untereinander 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital
ARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN 1)
MHL (gängig bei HDMI 2)
Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i
Video (3D):
Nebeneinander 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Untereinander 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)
Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital
Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital)
AUDIO OUT/
Audioausgang (Stereo-Minklinke)
Kopfhörerbuchse
1 (HDD Rec), 2, 3
USB-HDD-Geräteanschluss (nur 1), USB-Anschluss
1
CAM-Slot (Zugangskontrollmodul)
LAN
10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für diese Fernsehgerät nicht garantiert werden.)
Sonstiges
Mitgeliefertes Zubehör
Schlagen sie unter "Inhalt der Verpackung" im Schnellstartleitfaden nach.
Sonderzubehör
Kamera und Mikrofoneinheit: CMU-BR200/ CMU-BR100
USB WLAN Adapter: UWA-BR100
3D-Passivbrille:TDG-500P
SimulViewTM-Passivbrille: TDG-SV5P
Betriebstemperatur
0^ - 40^
Luftfeuchtigkeit beim Betrieb
10% - 80% relative Luftfeuchtigkeit (nicht kondensierend)
Stromversorgung und Sonstiges
Betriebsspannung
220 V - 240 V Wechselstrom, 50 Hz
Energieeffizienzklasse
KD-65X9005A: B
KD-55X9005A: B
Bildschirmgroße (Diagonale) (ca.)
KD-65X9005A: 163,9 cm / 65 Zoll
KD-55X9005A: 138,8 cm / 55 Zoll
Stromverbrauch
im Modus „Wohnung“/„Standard“
KD-65X9005A: 193 W
KD-55X9005A: 155 W
im Modus „Geschäft“/„Brillant“
KD-65X9005A:349W
KD-55X9005A: 279 W
Durchschnittlicher Energieverbrauch im Jahr*1
KD-65X9005A: 268 kWh
KD-55X9005A: 215 kWh
Stromverbrauch im Standby-Betrieb*2
0,40 W (16 W im Software-/EPG-
Aktualisierungsmodus)
Anzeigeauflösung
3.840 Punkte (horizontal) × 2.160 Zeilen (vertical)
Abmessungen (ca.) (B× H× T)
mit Tischständer
KD-65X9005A: 168,2 × 90,3 × 40,5 cm
KD-55X9005A: 146,3× 77,8× 40,5cm
ohne Tischständer
KD-65X9005A: 168,2× 87,5× 10,0cm
KD-55X9005A: 146,3× 74,9× 10,0cm
Gewicht (ca.)
mit Tischständer
KD-65X9005A: 46,4 kg
KD-55X9005A:34,5kg
ohne Tischständer
^*1 Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden tätig an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.
^ 2 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nach dem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat.
-
Entfern den Sie nicht die Dummykarte aus dem Einsatzb TV CAM (Zugangskontrollmodul), außer Sie möchten eine Smartcard einsetzen, die in das CAM passet.
-
Die Verfügbarkeit des optionalen Zubehör's hangt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.
-
Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.
Lösenordet für "Barnlås" har glömtstort.
- Mata in PIN-koden 9999. (PIN-kod 9999 accepteres alltid.)
Medfoljande tillbehör
Se "Kartongens innehaill" i Snabbstartguide.
Extra tillbehör
Driftsluftfuktigkeit
10% - 80% relativ luftfuktigkeit (iek-kondenserande)
Medfolgende tilbehør
Se "Hvader der i kassen" i Guiden Hurtig start.
Ekstraudstyr
Videoconferencekamera og - mikrofonenhed: CMU-BR200/CMU-BR100 USB-adapter til trådlost LAN: UWA-BR100
Passive 3D-briller: TDG-500P
SimulViewTM passive briller: TDG-SV5P
Driftstemperatur
0^ til 40^
Fugtighed
10% til 80% RH (ikke-kondenserende)
Strøm og andet
Strømkrav
Medfolgende tilbehør
Se "Pakken ineholder" i Hurtigstartguide.
Tilleggsutstyr
Driftsluftfuktigkeit
10% - 80% relativ fuktigkeit (ikke-kondenserende)
Strøm og annet
Strømkrav
220 V - 240 V vekselström, 50 Hz
Energieeffektivetetskasse
KD-65X9005A: B
KD-55X9005A:B
