MANUALE UTENTE 6337 DWFE MAKITA

I Trapano-avvitatore a batteria

Istruzioni per l’uso

NL Snoerloze boor-schroevedraaier

Schraubendrehereinsätze Schleifteller Schaumstoff-Polierscheibe 125 Lammfellhaube 100 Verschiedene Original-Makita-Akkus und -Ladegeräte Plastikkoffer

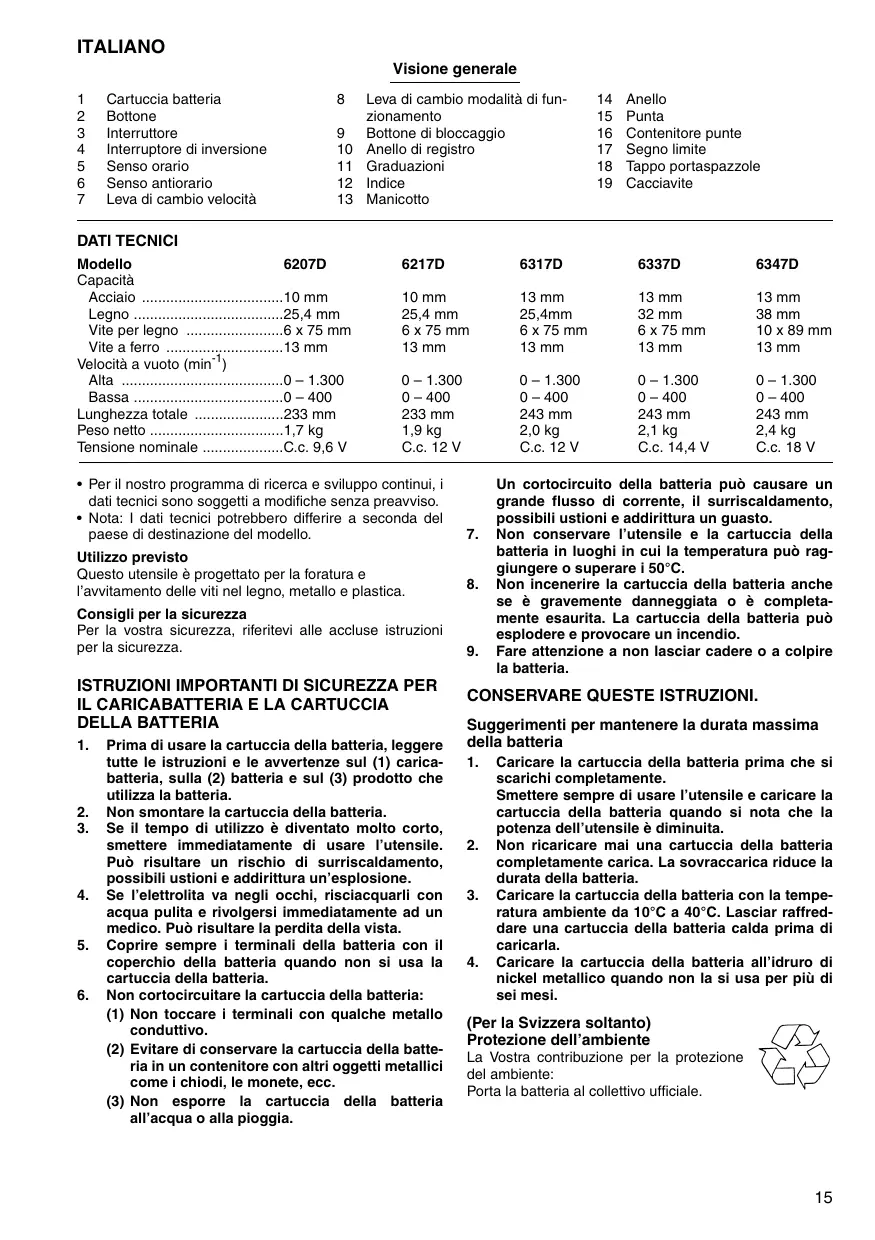

ITALIANO Visione generale 1 2 3 4 5 6 7

Cartuccia batteria Bottone Interruttore Interruptore di inversione Senso orario Senso antiorario Leva di cambio velocità

Leva di cambio modalità di funzionamento Bottone di bloccaggio Anello di registro Graduazioni Indice Manicotto

Anello Punta Contenitore punte Segno limite Tappo portaspazzole Cacciavite

DATI TECNICI Modello 6207D Capacità Acciaio 10 mm Legno 25,4 mm Vite per legno 6 x 75 mm Vite a ferro 13 mm Velocità a vuoto (min-1) Alta 0 – 1.300 Bassa 0 – 400 Lunghezza totale 233 mm Peso netto 1,7 kg Tensione nominale C.c. 9,6 V

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso. • Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.

Utilizzo previsto Questo utensile è progettato per la foratura e l’avvitamento delle viti nel legno, metallo e plastica.

Consigli per la sicurezza Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

Prima di usare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze sul (1) caricabatteria, sulla (2) batteria e sul (3) prodotto che utilizza la batteria. Non smontare la cartuccia della batteria. Se il tempo di utilizzo è diventato molto corto, smettere immediatamente di usare l’utensile. Può risultare un rischio di surriscaldamento, possibili ustioni e addirittura un’esplosione. Se l’elettrolita va negli occhi, risciacquarli con acqua pulita e rivolgersi immediatamente ad un medico. Può risultare la perdita della vista. Coprire sempre i terminali della batteria con il coperchio della batteria quando non si usa la cartuccia della batteria. Non cortocircuitare la cartuccia della batteria: (1) Non toccare i terminali con qualche metallo conduttivo. (2) Evitare di conservare la cartuccia della batteria in un contenitore con altri oggetti metallici come i chiodi, le monete, ecc. (3) Non esporre la cartuccia della batteria all’acqua o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, il surriscaldamento, possibili ustioni e addirittura un guasto. Non conservare l’utensile e la cartuccia della batteria in luoghi in cui la temperatura può raggiungere o superare i 50°C. Non incenerire la cartuccia della batteria anche se è gravemente danneggiata o è completamente esaurita. La cartuccia della batteria può esplodere e provocare un incendio. Fare attenzione a non lasciar cadere o a colpire la batteria.

CONSERVARE QUESTE ISTRUZIONI. Suggerimenti per mantenere la durata massima della batteria 1.

Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di usare l’utensile e caricare la cartuccia della batteria quando si nota che la potenza dell’utensile è diminuita. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la durata della batteria. Caricare la cartuccia della batteria con la temperatura ambiente da 10°C a 40°C. Lasciar raffreddare una cartuccia della batteria calda prima di caricarla. Caricare la cartuccia della batteria all’idruro di nickel metallico quando non la si usa per più di sei mesi.

(Per la Svizzera soltanto) Protezione dell’ambiente La Vostra contribuzione per la protezione del ambiente: Porta la batteria al collettivo ufficiale.

Tenere a mente che questo utensile è sempre in condizioni operative, in quanto non è necessario collegarlo ad una presa di corrente. Tenere l’utensile per le superfici isolate quando si esegue una operazione in cui lo strumento di taglio potrebbe venire a contatto con fili elettrici nascosti. Il contatto con un filo “sotto tensione” mette “sotto tensione” anche le parti metalliche esposte dell’utensile, dando una scossa all’operatore. Appoggiare sempre saldamente i piedi per terra. Se si usa l’utensile in un luogo alto, accertarsi che sotto non ci sia nessuno. Tenere saldamente l’utensile. Tenere le mani lontane dalle parti rotanti. Non lasciare acceso l’utensile. Farlo funzionare soltanto tenendolo in mano. Non toccare la punta del trapano o il pezzo da lavorare immediatamente dopo il lavoro, perché potrebbero essere estremamente caldi e causare bruciature.

ATTENZIONE: • Controllare sempre la direzione di rotazione prima di usare l’utensile. • Usare l’interruttore di inversione soltanto dopo che l’utensile si è fermato completamente. Il cambiamento della direzione di rotazione prima dell’arresto dell’utensile potrebbe danneggiarlo. • Quando non si usa l’utensile, rimettere sempre la leva dell’interruttore di inversione sulla posizione neutra.

Cambiamento della velocità (Fig. 4) Per cambiare la velocità, spegnere prima l’utensile e spingere poi la leva di cambio velocità sul lato “2” per l’alta velocità o sul lato “1” per la bassa velocità. Accertarsi che la leva di cambio velocità sia sulla posizione corretta prima di usare l’utensile. Usare la velocità corretta adatta al lavoro.

CONSERVARE QUESTE ISTRUZIONI.

ATTENZIONE: • Regolare sempre completamente sulla posizione corretta la leva di cambio velocità. Se si usa l’utensile con la leva di cambio velocità posizionata a metà tra il lato “1” e il lato “2”, lo si potrebbe danneggiare. • Non usare la leva di cambio velocità durante il funzionamento dell’utensile, perché si potrebbe danneggiarlo.

ISTRUZIONI PER L’USO Selezione della modalità di funzionamento (Fig. 5)

Installazione e rimozione della cartuccia batteria (Fig. 1) • Spegnere sempre l’utensile prima di inserire o di rimuovere la cartuccia batteria. • Per rimuovere la cartuccia batteria, toglierla dall’utensile schiacciando i bottoni su entrambi i lati della batteria. • Per inserire la cartuccia batteria, allineare l’appendice sulla cartuccia batteria con la scanalatura dell’alloggiamento e inserirla in posizione. Inserirla sempre completamente finché non si blocca con un piccolo scatto. In caso contrario, potrebbe cadere dall’utensile con pericolo di ferite per l’operatore o per chi gli è vicino. • Non usare forza per inserire la cartuccia batteria. Se essa non entra facilmente, vuol dire che non è inserita correttamente.

Funzionamento dell’interruttore (Fig. 2) ATTENZIONE: Prima di inserire la cartuccia batteria nell’utensile, accertarsi sempre che l’interruttore funzioni correttamente e ritorni sulla posizione “OFF” quando viene rilasciato. Per avviare l’utensile, schiacciare semplicemente l’interruttore. La velocità dell’utensile aumenta con l’aumento della pressione del dito sull’interruttore. Rilasciare l’interruttore per fermare l’utensile.

Funzionamento dell’interruttore di inversione (Fig. 3) Questo utensile è dotato di un interruttore di inversione, per cambiare la direzione di rotazione. Schiacciare la leva dell’interruttore di inversione dal lato A per la rotazione in senso orario, oppure dal lato B per la rotazione in senso antiorario. Quando la leva dell’interruttore si trova sulla posizione neutra, non è possibile schiacciare l’interruttore.

Questo utensile ha una leva di cambio della modalità di funzionamento. Per la foratura, schiacciare il bottone di bloccaggio e spingere poi la leva di cambio modalità di funzionamento a sinistra (simbolo f). Per l’avvitamento, spingere la leva di cambio modalità di funzionamento a destra (simbolo U) finché si blocca. Se la leva è dura da spostare, girare prima leggermente il portapunta in una o l’altra direzione e spingere poi di nuovo la leva. ATTENZIONE: • Spingere sempre completamente la leva di cambio modalità di funzionamento sulla posizione della modalità desiderata. Se si fa funzionare l’utensile con la leva su una posizione intermedia tra i simboli, lo si potrebbe danneggiare. • Non usare la leva di cambio modalità di funzionamento mentre l’utensile sta funzionando. Lo si potrebbe danneggiare.

Regolazione della coppia di serraggio (Fig. 6) La coppia di serraggio può essere regolata in 16 passi girando l’anello di registro in modo da allineare le sue graduazioni con l’indice sul corpo dell’utensile. Spingere prima la leva di cambio modalità di funzionamento sulla posizione del simbolo U. La coppia di serraggio è minima quando il numero 1 è allineato con l’indice, e massima quando con l’indice è allineato il segno. La frizione slitta a vari livelli di coppia quando è regolata sui numeri da 1 a 16. La frizione è progettata in modo da non slittare al segno. Prima di eseguire un lavoro, avvitare una vite di prova nel materiale o in un duplicato del materiale, in modo da determinare il livello di coppia necessario per quella particolare applicazione. ATTENZIONE: • L’anello di regolazione non si blocca quando l’indice è posizionato soltanto su un punto tra le graduazioni.

MONTAGGIO ATTENZIONE: Prima di effettuare ogni tipo di lavoro sull’utensile, assicuratevi sempre che essa sia spenta e che la batteria sia rimossa.

Installazione o rimozione della punta dell’avvitatore o del trapano (Fig. 7) Tenere fermo l’anello e girare il manicotto in senso antiorario per aprire le ganasce del mandrino. Inserire la punta nel mandrino finché non può andare più oltre. Tenere saldamente l’anello e girare il manicotto in senso orario per stringere il mandrino. Per rimuovere la punta, tenere fermo l’anello e girare il manicotto in senso antiorario. Quando non si usa la punta dell’avvitatore, tenerla negli appositi contenitori. Essi possono contenere punte di 45 mm di lunghezza. (Fig. 8)

OPERAZIONE Operazione di avvitamento (Fig. 9) Spingere prima la leva di cambio modalità di funzionamento sulla posizione del simbolo U e selezionare la coppia di serraggio. Mettere la punta dell’avvitatore sulla testa della vite ed esercitare una pressione sull’utensile. Avviare l’utensile lentamente, aumentandone poi gradualmente la velocità. Rilasciare l’interruttore non appena la frizione si innesta. ATTENZIONE: • Accertarsi che la punta dell’avvitatore sia inserita diritta nella testa della vite, perché altrimenti si potrebbe danneggiare la vite e/o la punta. • Per avvitare le viti per legno, praticare prima dei fori guida per facilitare l’avvitamento e prevenire lo scheggiamento del pezzo da lavorare. Vedere la tabella sotto.

• Foratura del metallo Per evitare che la punta scivoli quando si comincia il foro, fare una intaccatura con un punzone per centri e un martello sul punto da forare. Mettere poi la punta sull’intaccatura e cominciare a forare. Per forare i metalli, usare un lubrificante di taglio. Le eccezioni sono il ferro e l’ottone, che devono essere trapanati a secco. ATTENZIONE: • Esercitando una pressione eccessiva sull’utensile non si accelera la foratura. Al contrario, tale pressione eccessiva può soltanto danneggiare la punta e ridurre le prestazioni e la vita dell’utensile. • Quando la punta trapassa il materiale, l’utensile/punta vengono sottoposti ad una grandissima forza. Tenere saldamente l’utensile e stare molto attenti quando la punta sta per trapassare il materiale. • Se la punta rimane incastrata, può essere rimossa usando l’interruttore di inversione per invertire la rotazione della punta per estrarla. L’utensile potrebbe però rinculare improvvisamente se non viene tenuto saldamente. • Fissare sempre i piccoli pezzi da lavorare con una morsa od altro attrezzo simile per bloccarli. • Se si fa funzionare continuamente l’utensile finché la cartuccia batteria si scarica, lasciarlo riposare per 15 minuti prima di continuare con un’altra batteria.

MANUTENZIONE ATTENZIONE: Prima di cercare di eseguire l’ispezione o la manutenzione, assicuratevi sempre che essa sia spenta e che la batteria sia rimossa.

Sostituzione delle spazzole di carbone Rimuovere e controllare regolarmente le spazzole di carbone. Sostituirle se sono usurate fino al segno limite. Mantenere sempre le spazzole di carbone pulite e facili da inserire nei portaspazzole. Le spazzole di carbone devono essere sostituite entrambe allo stesso tempo. Usare soltanto spazzole di carbone identiche. (Fig. 10) Usare un cacciavite per rimuovere i tappi dei portaspazzole. Estrarre le spazzole di carbone usurate, inserire quelle nuove e fissare i tappi dei portaspazzole. (Fig. 11) Per mantenere la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione o regolazione dovrebbero essere eseguiti da un Centro di Assistenza Makita o da un Centro Autorizzato, sempre utilizzando ricambi Makita.

Diametro nominale vite per legno (mm)

Diametro raccomandato foro guida (mm)

ATTENZIONE: • Questi accessori o attrezzi sono consigliati per l’uso con l’utensile Makita specificato in questo manuale. L’impiego di altri accessori o attrezzi può costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato.

• Se si fa funzionare continuamente l’utensile finché la cartuccia batteria si scarica, lasciarlo riposare per 15 minuti prima di continuare con un’altra batteria.

Operazione di foratura Spingere prima la leva di cambio modalità di funzionamento sulla posizione del simbolo f. • Foratura del legno Forando il legno si ottengono i risultati migliori con le punte per legno dotate di viti guida. La vite guida facilita la foratura attirando la punta nel pezzo da lavorare.

Per ottenere maggiori dettagli su questi accessori, rivolgersi a un Centro Assistenza Makita autorizzato. • • • • • •

Punte avvitatore Gruppo tampone di gomma Tampone di smerigliatura di schiuma 125 Cuffia di lana 100 Vari tipi di batterie e caricatori genuini Makita Valigetta di plastica

ITALIANO NORSK DICHIARAZIONE DI CONFORMITÀ CON LE NORME DELLA COMUNITÀ EUROPEA Dichiariamo sotto la nostra sola responsabilità che questo prodotto è conforme agli standard di documenti standardizzati seguenti: EN50260, EN55014 secondo le direttive del Consiglio 89/336/CEE e 98/37/CE.

ITALIANO NORSK Rumore e vibrazione

Il livello di pressione sonora pesata secondo la curva A non supera i 73 dB (A). Il livello di rumore durante il lavoro potrebbe superare gli 85 dB (A). – Indossare i paraorecchi. – Il valore quadratico medio di accellerazione non supera i 2,5 m/s2.
