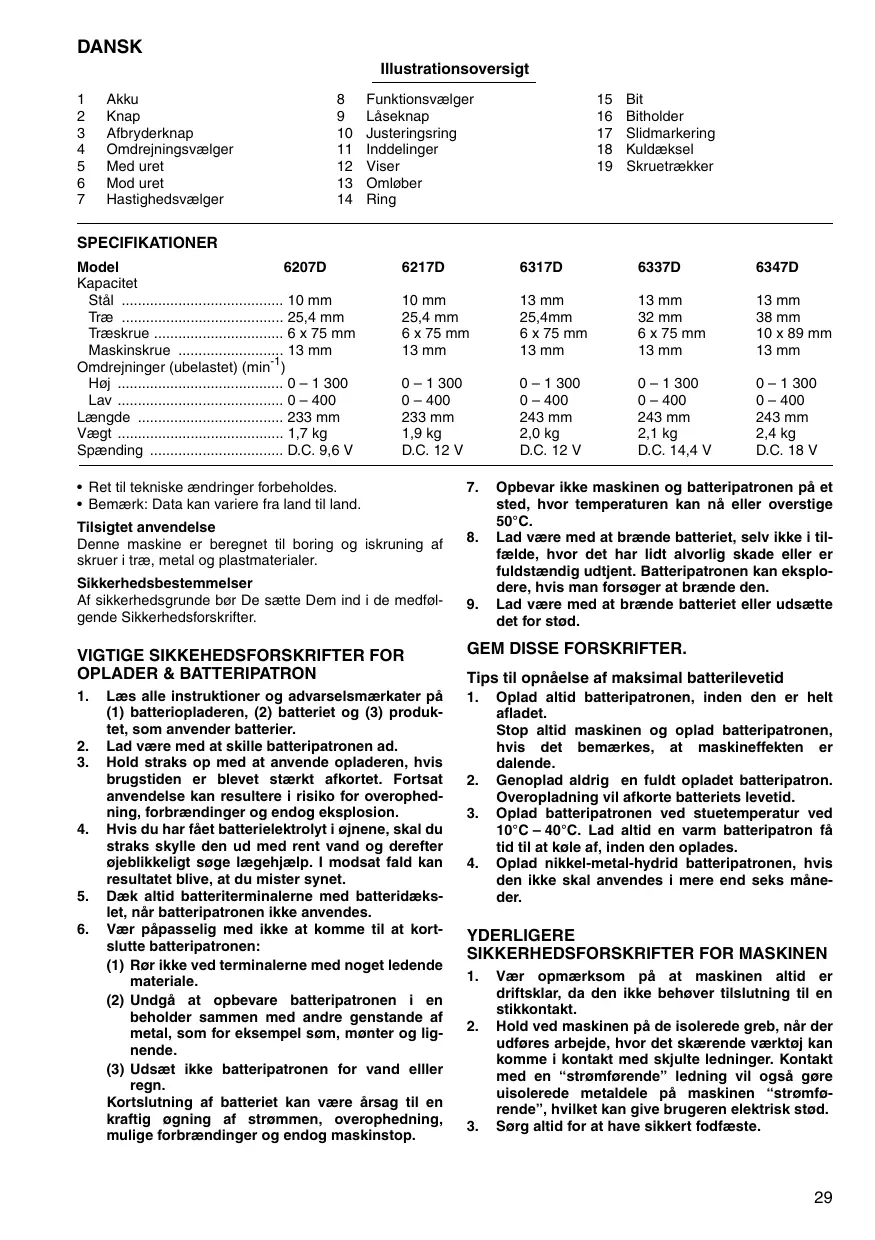

BRUGSANVISNING 6337 DWFE MAKITA

Akku Knap Afbryderknap Omdrejningsvælger Med uret Mod uret Hastighedsvælger

Funktionsvælger Låseknap Justeringsring Inddelinger Viser Omløber Ring

Bit Bitholder Slidmarkering Kuldæksel Skruetrækker

SPECIFIKATIONER Model 6207D Kapacitet Stål 10 mm Træ 25,4 mm Træskrue 6 x 75 mm Maskinskrue 13 mm Omdrejninger (ubelastet) (min-1) Høj 0 – 1 300 Lav 0 – 400 Længde 233 mm Vægt 1,7 kg Spænding D.C. 9,6 V

• Ret til tekniske ændringer forbeholdes. • Bemærk: Data kan variere fra land til land.

Tilsigtet anvendelse Denne maskine er beregnet til boring og iskruning af skruer i træ, metal og plastmaterialer.

Sikkerhedsbestemmelser Af sikkerhedsgrunde bør De sætte Dem ind i de medfølgende Sikkerhedsforskrifter.

Opbevar ikke maskinen og batteripatronen på et sted, hvor temperaturen kan nå eller overstige 50°C. Lad være med at brænde batteriet, selv ikke i tilfælde, hvor det har lidt alvorlig skade eller er fuldstændig udtjent. Batteripatronen kan eksplodere, hvis man forsøger at brænde den. Lad være med at brænde batteriet eller udsætte det for stød.

Læs alle instruktioner og advarselsmærkater på (1) batteriopladeren, (2) batteriet og (3) produktet, som anvender batterier. Lad være med at skille batteripatronen ad. Hold straks op med at anvende opladeren, hvis brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion. Hvis du har fået batterielektrolyt i øjnene, skal du straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan resultatet blive, at du mister synet. Dæk altid batteriterminalerne med batteridækslet, når batteripatronen ikke anvendes. Vær påpasselig med ikke at komme til at kortslutte batteripatronen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare batteripatronen i en beholder sammen med andre genstande af metal, som for eksempel søm, mønter og lignende. (3) Udsæt ikke batteripatronen for vand elller regn. Kortslutning af batteriet kan være årsag til en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog maskinstop.

Tips til opnåelse af maksimal batterilevetid

Oplad altid batteripatronen, inden den er helt afladet. Stop altid maskinen og oplad batteripatronen, hvis det bemærkes, at maskineffekten er dalende. Genoplad aldrig en fuldt opladet batteripatron. Overopladning vil afkorte batteriets levetid. Oplad batteripatronen ved stuetemperatur ved 10°C – 40°C. Lad altid en varm batteripatron få tid til at køle af, inden den oplades. Oplad nikkel-metal-hydrid batteripatronen, hvis den ikke skal anvendes i mere end seks måneder.

Vær opmærksom på at maskinen altid er driftsklar, da den ikke behøver tilslutning til en stikkontakt. Hold ved maskinen på de isolerede greb, når der udføres arbejde, hvor det skærende værktøj kan komme i kontakt med skjulte ledninger. Kontakt med en “strømførende” ledning vil også gøre uisolerede metaldele på maskinen “strømførende”, hvilket kan give brugeren elektrisk stød. Sørg altid for at have sikkert fodfæste.

Sørg for at der ikke opholder sig personer under arbejdsområdet, når De arbejder i højden. Hold maskinen med begge hænder. Rør aldrig roterende dele med hænderne. Lad ikke maskinen køre uden opsyn. Brug kun maskinen, når den holdes med begge hænder. Rør ikke ved bor, skruebit eller emnet lige når arbejdet er afsluttet. Delene kan være ekstremt varme og forårsage forbrændinger.

GEM DISSE FORSKRIFTER. ANVENDELSE Montering og afmontering af akku (Fig. 1) • Kontrollér altid, at maskinen er slået fra, før montering eller afmontering af akkuen. • For at fjerne akkuen trykkes samtidigt på knapperne på begge sider af akkuen, mens denne trække ud af maskinen. • For at sætte en ny akku i, placeres denne, så fjeren på akkuen passer med noten i åbningen på maskinen. Akkuen skubbes helt i bund, indtil den klikker på plads i begge sider. Kontrollér altid, at akkuen er helt fastlåst ved at trække i den. • Brug aldrig magt, når akkuen skal sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert.

Afbryderbetjening (Fig. 2) ADVARSEL: Før akkuen sættes i maskinen, bør det altid kontrolleres, at afbryderknappen fungerer korrekt og returnerer til “OFF” positionen, når den slippes. For at starte maskinen trykkes der blot på afbryderen. Maskinens hastighed øges ved at øge trykket på afbryderen. Slip afbryderen for at stoppe.

Omløbsvælger (Fig. 3) Denne maskinen har en omløbsvælger, der kan ændre omløbsretningen. Skub omløbsvælgeren ind fra A siden for omdrejning med uret, og fra B siden for omdrejning mod uret. Når omløbsvælgeren er i neutral position, kan afbryderknappen ikke trykkes ind. ADVARSEL: • Kontrollér altid omløbsretningen, før arbejdet påbegyndes. • Brug kun omløbsvælgeren, når maskinen er helt stoppet. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen. • Når maskinen ikke er i brug, bør omløbsvælgeren altid sættes i neutral position.

Hastighedsvælger (Fig. 4) For at ændre hastigheden skal maskinen først slukkes. Skub derefter hastighedsvælgeren helt mod “2” for høj hastighed og helt mod “1” for lav hastighed. Sørg for at hastighedsvælgeren er sat til den korrekt position, før arbejdet påbegyndes. Anvend en passende hastighed til det pågældende arbejde. ADVARSEL: • Sæt altid hastighedsvælgeren helt i position “1” eller “2”. Hvis maskinen anvendes med hastighedsvælgeren i en position mellem “1” og “2”, kan det beskadige maskinen. • Brug ikke hastighedsvælgeren, mens maskinen kører. Maskinen kan blive beskadiget.

Valg af funktionsmåde (Fig. 5) Denne maskine er forsynet med en funktionsvælger. Ved brug til boring trykker man låseknappen ned og skyder funktionsvælgeren til venstre (f symbol). Ved brug til skruning skyder man funktionsvælgeren til højre (U symbol), indtil den låser på plads. Hvis det volder vanskeligheder at skyde vælgeren, drejer man først borepatronen en smule i en af retningerne, hvorefter vælgeren skydes igen. FORSIGTIG: • Skyd altid funktionsvælgeren hele vejen til den ønskede position. Hvis man anvender maskinen med funktionsvælgeren placeret halvvejs mellem funktionssymbolerne, kan maskinen tage skade. • Brug ikke funktionsvælgeren, mens maskinen kører. Maskinen kan tage skade.

Justering af drejningsmomentet (Fig. 6) Drejningsmomentet kan justeres i 16 trin ved at dreje justeringsringen, således at dens inddelinger er passet ind efter viseren på maskinhuset. Skyd først funktionsvælgeren til positionen med U symbolet. Drejningsmomentet er mindst, når tallet 1 står ud for viseren, og højst, når symbolet står ud for viseren. Koblingen vil glide forbi forskellige drejningsmomenter, når der er indstillet mellem 1 og 16. Koblingen er konstrueret, således at den ikke glider ved symbolet. Før den egentlige anvendelse påbegyndes, bør De foretage en prøveskruning i materialet eller et lignende materiale for at fastslå, hvilket drejningsmoment, der er påkrævet til det pågældende arbejde. FORSIGTIG: • Justeringsringen låser ikke, når viseren kun er placeret halvvejs mellem inddelingerne.

SAMLING ADVARSEL: Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen.

Montering og afmontering af skruebit eller bor (Fig. 7) Hold løst på ringen og drej omløberen mod uret for at åbne borepatronens kæber. Sæt værktøjet så langt ind i borepatronen som muligt. Hold fast på ringen og drej omløberen med uret for at spænde værktøjet fast. For at afmontere værktøjet holdes ringen fast og omløberen drejes mod uret. Når skruebittet ikke er i anvendelse, skal det anbringes i bitholderen. Der kan opbevares bits på op til 45 mm her. (Fig. 8)

BRUG Brug som skruetrækker (Fig. 9) Skyd først funktionsvælgeren til positionen med U symbolet og vælg drejningsmomentet. Anbring spidsen af skruebittet i skruehovedet og læg et let tryk på maskinen. Start maskinen og øg gradvist hastigheden. Slip afbryderen, så snart momentkoblingen høres.

ADVARSEL: • Skruebittet skal være sat helt ind i skruehovedet, og maskinen skal holdes lige på skruen. Ellers kan skruen/bittet blive beskadiget. • Når der skrues træskruer, bør der laves forboringer for at gøre det nemmere at skrue og for at undgå revnedannelser i emnet. Se nedenstående tabel. Nominel diameter på træskruer (mm)

Anbefalet diameter på forboring (mm)

• Hvis maskinen anvendes, lige indtil akkuen er opbrugt, bør maskinen hvile i 15 minutter, før der fortsættes med en ny akku.

Boring Skyd først funktionsvælgeren til positionen med f symbolet. • Boring i træ Ved boring i træ opnås det bedste resultat med træbor udstyret med en centerspids. Centerspidsen gør boringen lettere, idet den trækker boret ind i emnet. • Boring i metal For at forhindre at værktøjet skrider, når der startes på et hul, bør der laves en fordybning med en kørne og en hammer på det sted, hvor hullet skal bores. Placer spidsen af værktøjet i fordybningen og start boringen. Anvend skæresmørelse, når der bores i metal. Undtaget er jern og messing, som skal bores tørre.

VEDLIGEHOLDELSE ADVARSEL: Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen.

Udskiftning af kul Udtag og efterse kullene med regelmæssige mellemrum. Udskift kullene, når de er slidt ned til slidmarkeringen. Hold kullene rene og i stand til frit at glide ind i holderne. Begge kul skal udskiftes parvist samtidigt Anvend kun identiske kulbørster. (Fig. 10) Benyt en skruetrækker til at afmontere kulholderdækslerne. Tag de slidte kul ud, isæt de nye og fastgør derefter kulholderdækslerne. (Fig. 11) For at opretholde produktets SIKKERHED og PÅLIDELIGHED bør reparationer, anden vedligeholdelse eller justeringer altid udføres af et Makita Service Center, idet der altid bør anvendes Makita reservedele.

TILBEHØR ADVARSEL: • Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål. Hvis De har behov for yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita Service Center. • • • • •

Brocas espirais Gummibagskive Polérpude (skumgummi) 125 Uldhætte 100 Forskellige typer af originale Makita-akkuer og opladere • Plasttransportkuffert

ADVARSEL: • Overdrevent tryk på maskinen vil ikke gøre boringen hurtigere. I virkeligheden vil det kun medvirke til at beskadige spidsen på værktøjet, formindske maskinens præstation og forkorte maskinens levetid. • Maskinen/værktøjet udsættes for en voldsom vridningspåvirkning, når der brydes igennem emnet. Hold godt fast på maskinen og udvis forsigtighed, når værktøjet begynder at bryde gennem emnet. • Et værktøj, der har sat sig fast, kan nemt fjernes ved at sætte omdrejningsvælgeren til modsat omdrejningsretning for at bakke helt ud. Værktøjet kan dog bakke ukontrollabelt ud, hvis der ikke holdes godt fast på maskinen. • Mindre emner skal fastgøres forsvarligt i en skruestik eller lignende. • Hvis maskinen anvendes, lige indtil akkuen er opbrugt, bør maskinen hvile i 15 minutter, før der fortsættes med en ny akku.

• Hvis maskinen går kontinuerlig til batteriet går tomt, må maskinen få hvile i 15 minutter før det fortsettes med et oppladet batteri.

Vi erklærer hermed på eget ansvar, at dette produkt er i overensstemmelse med de følgende standarder i de normsættende dokumenter, EN50260, EN55014 i overensstemmelse med Rådets Direktiver 89/336/EEC og 98/37/EC.

Det typiske A-vægtede lydtryksniveau overstiger ikke 73 dB (A). Støjniveauet under arbejde kan overstige 85 dB (A). – Bær høreværn. – Den vægtede effektive accelerationsværdi overstiger ikke 2 2,5 m/s .
