MANUALE UTENTE 6281 DWPE3 MAKITA

I Trapano-avvitatore a batteria

Istruzioni per l’uso

NL Snoerloze boor-/schroevendraaier

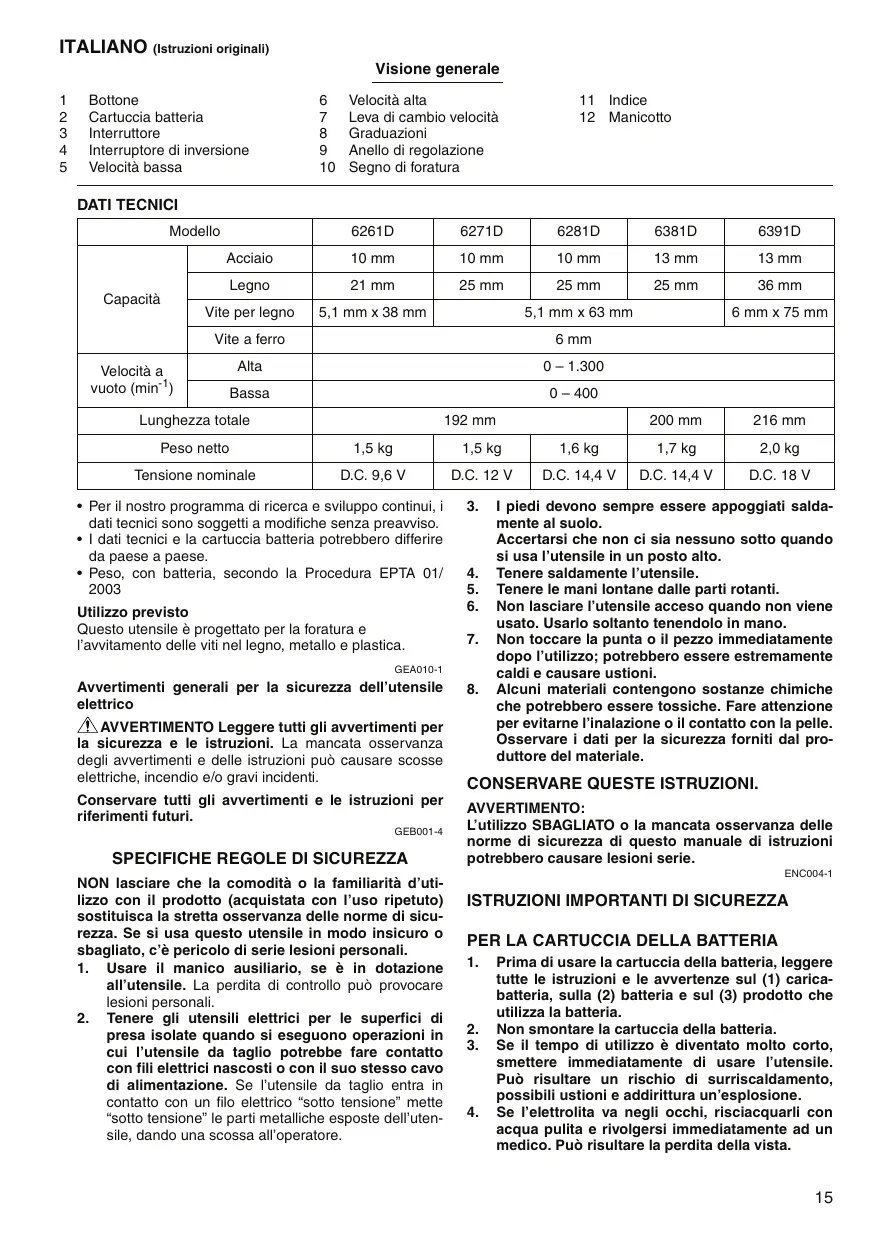

ITALIANO (Istruzioni originali) Visione generale 1 2 3 4 5

Bottone Cartuccia batteria Interruttore Interruptore di inversione Velocità bassa

Velocità alta Leva di cambio velocità Graduazioni Anello di regolazione Segno di foratura

Capacità 5,1 mm x 63 mm

Velocità a vuoto (min-1)

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso. • I dati tecnici e la cartuccia batteria potrebbero differire da paese a paese. • Peso, con batteria, secondo la Procedura EPTA 01/ 2003 Utilizzo previsto Questo utensile è progettato per la foratura e l’avvitamento delle viti nel legno, metallo e plastica.

Avvertimenti generali per la sicurezza dell’utensile elettrico AVVERTIMENTO Leggere tutti gli avvertimenti per la sicurezza e le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni può causare scosse elettriche, incendio e/o gravi incidenti. Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri. GEB001-4

SPECIFICHE REGOLE DI SICUREZZA NON lasciare che la comodità o la familiarità d’utilizzo con il prodotto (acquistata con l’uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza. Se si usa questo utensile in modo insicuro o sbagliato, c’è pericolo di serie lesioni personali. 1. Usare il manico ausiliario, se è in dotazione all’utensile. La perdita di controllo può provocare lesioni personali. 2. Tenere gli utensili elettrici per le superfici di presa isolate quando si eseguono operazioni in cui l’utensile da taglio potrebbe fare contatto con fili elettrici nascosti o con il suo stesso cavo di alimentazione. Se l’utensile da taglio entra in contatto con un filo elettrico “sotto tensione” mette “sotto tensione” le parti metalliche esposte dell’utensile, dando una scossa all’operatore.

I piedi devono sempre essere appoggiati saldamente al suolo. Accertarsi che non ci sia nessuno sotto quando si usa l’utensile in un posto alto. Tenere saldamente l’utensile. Tenere le mani lontane dalle parti rotanti. Non lasciare l’utensile acceso quando non viene usato. Usarlo soltanto tenendolo in mano. Non toccare la punta o il pezzo immediatamente dopo l’utilizzo; potrebbero essere estremamente caldi e causare ustioni. Alcuni materiali contengono sostanze chimiche che potrebbero essere tossiche. Fare attenzione per evitarne l’inalazione o il contatto con la pelle. Osservare i dati per la sicurezza forniti dal produttore del materiale.

CONSERVARE QUESTE ISTRUZIONI. AVVERTIMENTO: L’utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di questo manuale di istruzioni potrebbero causare lesioni serie. ENC004-1

ISTRUZIONI IMPORTANTI DI SICUREZZA PER LA CARTUCCIA DELLA BATTERIA 1.

Prima di usare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze sul (1) caricabatteria, sulla (2) batteria e sul (3) prodotto che utilizza la batteria. Non smontare la cartuccia della batteria. Se il tempo di utilizzo è diventato molto corto, smettere immediatamente di usare l’utensile. Può risultare un rischio di surriscaldamento, possibili ustioni e addirittura un’esplosione. Se l’elettrolita va negli occhi, risciacquarli con acqua pulita e rivolgersi immediatamente ad un medico. Può risultare la perdita della vista.

Coprire sempre i terminali della batteria con il coperchio della batteria quando non si usa la cartuccia della batteria. Non cortocircuitare la cartuccia della batteria: (1) Non toccare i terminali con qualche metallo conduttivo. (2) Evitare di conservare la cartuccia della batteria in un contenitore con altri oggetti metallici come i chiodi, le monete, ecc. (3) Non esporre la cartuccia della batteria all’acqua o alla pioggia. Un cortocircuito della batteria può causare un grande flusso di corrente, il surriscaldamento, possibili ustioni e addirittura un guasto. Non conservare l’utensile e la cartuccia della batteria in luoghi in cui la temperatura può raggiungere o superare i 50°C. Non incenerire la cartuccia della batteria anche se è gravemente danneggiata o è completamente esaurita. La cartuccia della batteria può esplodere e provocare un incendio. Fare attenzione a non lasciar cadere o a colpire la batteria.

CONSERVARE QUESTE ISTRUZIONI. Suggerimenti per mantenere la durata massima della batteria 1.

Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di usare l’utensile e caricare la cartuccia della batteria quando si nota che la potenza dell’utensile è diminuita. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la durata della batteria. Caricare la cartuccia della batteria con la temperatura ambiente da 10°C a 40°C. Lasciar raffreddare una cartuccia della batteria calda prima di caricarla. Caricare la cartuccia della batteria all’idruro di nickel metallico quando non la si usa per più di sei mesi.

DESCRIZIONE FUNZIONALE ATTENZIONE: • Accertarsi sempre che l’utensile sia spento e che la batteria sia stata rimossa prima di regolare o di controllare il funzionamento dell’utensile.

Installazione e rimozione della cartuccia batteria (Fig. 1) • Spegnere sempre l’utensile prima di inserire o di rimuovere la cartuccia batteria. • Per rimuovere la cartuccia batteria, toglierla dall’utensile schiacciando i bottoni su entrambi i lati della batteria. • Per inserire la cartuccia batteria, allineare l’appendice sulla cartuccia batteria con la scanalatura dell’alloggiamento e inserirla in posizione. Inserirla sempre completamente finché non si blocca con un piccolo scatto. In caso contrario, potrebbe cadere dall’utensile con pericolo di ferite per l’operatore o per chi gli è vicino. • Non usare forza per inserire la cartuccia batteria. Se essa non entra facilmente, vuol dire che non è inserita correttamente.

Funzionamento dell’interruttore (Fig. 2) ATTENZIONE: • Prima di inserire la cartuccia batteria nell’utensile, accertarsi sempre che l’interruttore funzioni correttamente e ritorni sulla posizione “OFF” quando viene rilasciato. Per avviare l’utensile, schiacciare semplicemente l’interruttore. La velocità dell’utensile aumenta con l’aumento della pressione del dito sull’interruttore. Rilasciare l’interruttore per fermare l’utensile.

Funzionamento dell’interruttore di inversione (Fig. 3) Questo utensile è dotato di un interruttore di inversione, per cambiare la direzione di rotazione. Schiacciare la leva dell’interruttore di inversione dal lato A per la rotazione in senso orario, oppure dal lato B per la rotazione in senso antiorario. Quando la leva dell’interruttore si trova sulla posizione neutra, non è possibile schiacciare l’interruttore. ATTENZIONE: • Controllare sempre la direzione di rotazione prima di usare l’utensile. • Usare l’interruttore di inversione soltanto dopo che l’utensile si è fermato completamente. Il cambiamento della direzione di rotazione prima dell’arresto dell’utensile potrebbe danneggiarlo. • Quando non si usa l’utensile, rimettere sempre la leva dell’interruttore di inversione sulla posizione neutra.

Cambiamento della velocità (Fig. 4) Per cambiare la velocità, spegnere prima l’utensile e spingere poi la leva di cambio velocità sul lato “2” per l’alta velocità o sul lato “1” per la bassa velocità. Accertarsi che la leva di cambio velocità sia sulla posizione corretta prima di usare l’utensile. Usare la velocità corretta adatta al lavoro. ATTENZIONE: • Regolare sempre completamente sulla posizione corretta la leva di cambio velocità. Se si usa l’utensile con la leva di cambio velocità posizionata a metà tra il lato “1” e il lato “2”, lo si potrebbe danneggiare. • Non usare la leva di cambio velocità durante il funzionamento dell’utensile, perché si potrebbe danneggiarlo.

Regolazione della coppia di serraggio (Fig. 5) La coppia di serraggio può essere regolata in 17 passi girando l’anello di registro in modo da allineare le sue graduazioni con l’indice sul corpo dell’utensile. La coppia di serraggio è minima quando il numero 1 è allineato con l’indice, e massima quando con l’indice è allineato il segno. La frizione slitta a vari livelli di coppia quando è regolata sui numeri da 1 a 16. La frizione è progettata in modo da non slittare al segno m. Prima di eseguire un lavoro, avvitare una vite di prova nel materiale o in un duplicato del materiale, in modo da determinare il livello di coppia necessario per quella particolare applicazione. NOTA: • L’anello di regolazione non si blocca quando l’indice è posizionato soltanto su un punto tra le graduazioni.

MONTAGGIO ATTENZIONE: • Prima di effettuare ogni tipo di lavoro sull’utensile, assicuratevi sempre che essa sia spenta e che la batteria sia rimossa.

Installazione o rimozione della punta dell’avvitatore o del trapano (Fig. 6) Girare il manicotto in senso antiorario per aprire le ganasce del mandrino. Inserire la punta nel mandrino finché non può andare più oltre. Girare il manicotto in senso orario per stringere il mandrino. Per rimuovere la punta, girare il manicotto in senso antiorario.

OPERAZIONE Operazione di avvitamento (Fig. 7) ATTENZIONE: • Regolare l’anello di regolazione al livello corretto di coppia per il lavoro. Mettere la punta dell’avvitatore sulla testa della vite ed esercitare una pressione sull’utensile. Avviare l’utensile lentamente, aumentandone poi gradualmente la velocità. Rilasciare l’interruttore non appena la frizione si innesta. ATTENZIONE: • Accertarsi che la punta dell’avvitatore sia inserita diritta nella testa della vite, perché altrimenti si potrebbe danneggiare la vite e/o la punta. NOTA: • Per avvitare le viti per legno, praticare prima dei fori guida per facilitare l’avvitamento e prevenire lo scheggiamento del pezzo da lavorare. Vedere la tabella sotto. Diametro nominale vite per legno (mm)

Diametro raccomandato foro guida (mm)

Per forare i metalli, usare un lubrificante di taglio. Le eccezioni sono il ferro e l’ottone, che devono essere trapanati a secco. ATTENZIONE: • Esercitando una pressione eccessiva sull’utensile non si accelera la foratura. Al contrario, tale pressione eccessiva può soltanto danneggiare la punta e ridurre le prestazioni e la vita dell’utensile. • Quando la punta trapassa il materiale, l’utensile/punta vengono sottoposti ad una grandissima forza. Tenere saldamente l’utensile e stare molto attenti quando la punta sta per trapassare il materiale. • Se la punta rimane incastrata, può essere rimossa usando l’interruttore di inversione per invertire la rotazione della punta per estrarla. L’utensile potrebbe però rinculare improvvisamente se non viene tenuto saldamente. • Fissare sempre i piccoli pezzi da lavorare con una morsa od altro attrezzo simile per bloccarli. • Se si fa funzionare continuamente l’utensile finché la cartuccia batteria si scarica, lasciarlo riposare per 15 minuti prima di continuare con un’altra batteria.

MANUTENZIONE ATTENZIONE: • Prima di cercare di eseguire l’ispezione o la manutenzione, assicuratevi sempre che essa sia spenta e che la batteria sia rimossa. Per mantenere la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato, sempre con i pezzi di ricambio di Makita.

ACCESSORI ATTENZIONE: • Questi accessori o attrezzi sono consigliati per l’uso con l’utensile Makita specificato in questo manuale. L’impiego di altri accessori o attrezzi può costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato. Per ottenere maggiori dettagli su questi accessori, rivolgersi a un Centro Assistenza Makita autorizzato. • • • • • • •

Punte trapano Punte avvitatore Vari tipi di batterie e caricatori genuini Makita Gruppo tampone di gomma Cuffia di lana Tampone di smerigliatura di schiuma Valigetta di plastica

Operazione di foratura Girare prima l’anello di regolazione in modo che l’indice sia puntato sul segno m. Procedere poi come segue. Foratura del legno Forando il legno si ottengono i risultati migliori con le punte per legno dotate di viti guida. La vite guida facilita la foratura attirando la punta nel pezzo da lavorare. Foratura del metallo Per evitare che la punta scivoli quando si comincia il foro, fare una intaccatura con un punzone per centri e un martello sul punto da forare. Mettere poi la punta sull’intaccatura e cominciare a forare.

Modello per l’Europa soltanto Rumore Il tipico livello di rumore pesato A determinato secondo EN60745: Livello pressione sonora (LpA) : 70 dB(A) o meno Incertezza (K) : 3 dB(A) Il livello di rumore durante il lavoro potrebbe superare gli 80 dB(A) Indossare i paraorecchi ENG202-3

Vibrazione Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745: Modalità operativa: foratura del metallo Emissione di vibrazione (ah, D): 2,5 m/s2 o meno Incertezza (K): 1,5 m/s2 ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformemente al metodo di test standard, e può essere usato per paragonare un utensile con un altro. • Il valore di emissione delle vibrazioni dichiarato può anche essere usato per una valutazione preliminare dell’esposizione. AVVERTIMENTO: • L’emissione delle vibrazioni durante l’uso reale dell’utensile elettrico può differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l’utensile. • Identificare le misure di sicurezza per la protezione dell’operatore basate sulla stima dell’esposizione nelle condizioni reali d’utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l’utensile viene spento e quando gira a vuoto, oltre al tempo di funzionamento).

Dichiarazione CE di conformità Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti: Designazione della macchina: Trapano-avvitatore a batteria Modello No./Tipo: 6261D, 6271D, 6281D, 6381D, 6391D sono una produzione di serie e conformi alle direttive europee seguenti: 98/37/CE fino al 28 dicembre 2009 e poi 2006/42/ CE dal 29 dicembre 2009 E sono fabbricate conformemente ai seguenti standard o documenti standardizzati: EN60745 La documentazione tecnica è tenuta dal nostro rappresentante autorizzato in Europa, che è: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, England 30 gennaio 2009
