BRUGSANVISNING 6281 DWPE3 MAKITA

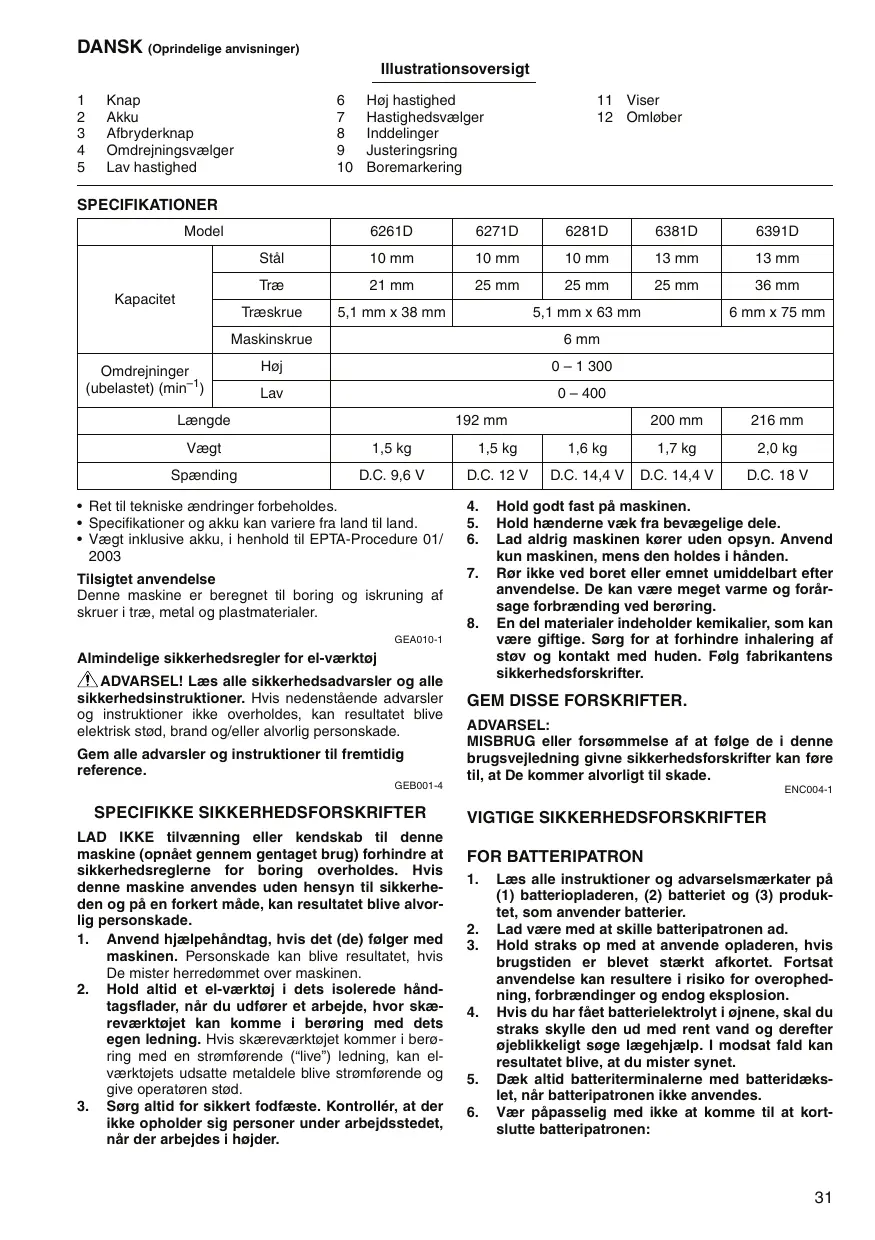

DANSK (Oprindelige anvisninger) Illustrationsoversigt

Knap Akku Afbryderknap Omdrejningsvælger Lav hastighed

• Ret til tekniske ændringer forbeholdes.
• Specifikationer og akku kan variere fra land til land.
• Vægt inklusive akku, i henhold til EPTA-Procedure 01/

Tilsigtet anvendelse Denne maskine er beregnet til boring og iskruning af skruer i træ, metal og plastmaterialer.

GEA010-1 Almindelige sikkerhedsregler for el-værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstående advarsler og instruktioner ikke overholdes, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. GEB001-4 SPECIFIKKE SIKKERHEDSFORSKRIFTER LAD IKKE tilvænning eller kendskab til denne maskine (opnået gennem gentaget brug) forhindre at sikkerhedsreglerne for boring overholdes. Hvis denne maskine anvendes uden hensyn til sikkerheden og på en forkert måde, kan resultatet blive alvorlig personskade.

1. Anvend hjælpehåndtag, hvis det (de) følger med

maskinen. Personskade kan blive resultatet, hvis De mister herredømmet over maskinen. 2. Hold altid et el-værktøj i dets isolerede håndtagsflader, når du udfører et arbejde, hvor skæreværktøjet kan komme i berøring med dets egen ledning. Hvis skæreværktøjet kommer i berøring med en strømførende (“live”) ledning, kan elværktøjets udsatte metaldele blive strømførende og give operatøren stød.

3. Sørg altid for sikkert fodfæste. Kontrollér, at der

ikke opholder sig personer under arbejdsstedet, når der arbejdes i højder. Hold godt fast på maskinen. Hold hænderne væk fra bevægelige dele. Lad aldrig maskinen kører uden opsyn. Anvend kun maskinen, mens den holdes i hånden. Rør ikke ved boret eller emnet umiddelbart efter anvendelse. De kan være meget varme og forårsage forbrænding ved berøring. En del materialer indeholder kemikalier, som kan være giftige. Sørg for at forhindre inhalering af støv og kontakt med huden. Følg fabrikantens sikkerhedsforskrifter. GEM DISSE FORSKRIFTER. ADVARSEL: MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. ENC004-1 VIGTIGE SIKKERHEDSFORSKRIFTER FOR BATTERIPATRON

Læs alle instruktioner og advarselsmærkater på (1) batteriopladeren, (2) batteriet og (3) produktet, som anvender batterier. Lad være med at skille batteripatronen ad. Hold straks op med at anvende opladeren, hvis brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion. Hvis du har fået batterielektrolyt i øjnene, skal du straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan resultatet blive, at du mister synet. Dæk altid batteriterminalerne med batteridækslet, når batteripatronen ikke anvendes. Vær påpasselig med ikke at komme til at kortslutte batteripatronen:

(1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare batteripatronen i en beholder sammen med andre genstande af metal, som for eksempel søm, mønter og lignende. (3) Udsæt ikke batteripatronen for vand eller regn. Kortslutning af batteriet kan være årsag til en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog maskinstop. Opbevar ikke maskinen og batteripatronen på et sted, hvor temperaturen kan nå eller overstige 50°C. Lad være med at brænde batteriet, selv ikke i tilfælde, hvor det har lidt alvorlig skade eller er fuldstændig udtjent. Batteripatronen kan eksplodere, hvis man forsøger at brænde den. Lad være med at brænde batteriet eller udsætte det for stød. GEM DISSE FORSKRIFTER. Tips til opnåelse af maksimal batterilevetid

Oplad altid batteripatronen, inden den er helt afladet. Stop altid maskinen og oplad batteripatronen, hvis det bemærkes, at maskineffekten er dalende. Genoplad aldrig en fuldt opladet batteripatron. Overopladning vil afkorte batteriets levetid. Oplad batteripatronen ved stuetemperatur ved 10°C – 40°C. Lad altid en varm batteripatron få tid til at køle af, inden den oplades. Oplad nikkel-metal-hydrid batteripatronen, hvis den ikke skal anvendes i mere end seks måneder. FUNKTIONSBESKRIVELSE ADVARSEL:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen. Montering og afmontering af akku (Fig. 1)
• Kontrollér altid, at maskinen er slået fra, før montering eller afmontering af akkuen.
• For at fjerne akkuen trykkes samtidigt på knapperne på begge sider af akkuen, mens denne trække ud af maskinen.
• For at sætte en ny akku i, placeres denne, så fjeren på akkuen passer med noten i åbningen på maskinen. Akkuen skubbes helt i bund, indtil den klikker på plads i begge sider. Kontrollér altid, at akkuen er helt fastlåst ved at trække i den.
• Brug aldrig magt, når akkuen skal sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert. Afbryderbetjening (Fig. 2) ADVARSEL:
• Før akkuen sættes i maskinen, bør det altid kontrolleres, at afbryderknappen fungerer korrekt og returnerer til “OFF” positionen, når den slippes. For at starte maskinen trykkes der blot på afbryderen. Maskinens hastighed øges ved at øge trykket på afbryderen. Slip afbryderen for at stoppe.

Omløbsvælger (Fig. 3) Denne maskinen har en omløbsvælger, der kan ændre omløbsretningen. Skub omløbsvælgeren ind fra A siden for omdrejning med uret, og fra B siden for omdrejning mod uret. Når omløbsvælgeren er i neutral position, kan afbryderknappen ikke trykkes ind. ADVARSEL:

• Kontrollér altid omløbsretningen, før arbejdet påbegyndes.
• Brug kun omløbsvælgeren, når maskinen er helt stoppet. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen.
• Når maskinen ikke er i brug, bør omløbsvælgeren altid sættes i neutral position. Hastighedsvælger (Fig. 4) For at ændre hastigheden skal maskinen først slukkes. Skub derefter hastighedsvælgeren helt mod “2” for høj hastighed og helt mod “1” for lav hastighed. Sørg for at hastighedsvælgeren er sat til den korrekt position, før arbejdet påbegyndes. Anvend en passende hastighed til det pågældende arbejde. ADVARSEL:
• Sæt altid hastighedsvælgeren helt i position “1” eller “2”. Hvis maskinen anvendes med hastighedsvælgeren i en position mellem “1” og “2”, kan det beskadige maskinen.
• Brug ikke hastighedsvælgeren, mens maskinen kører. Maskinen kan blive beskadiget. Justering af drejningsmomentet (Fig. 5) Drejningsmomentet kan justeres i 17 trin ved at dreje justeringsringen, således at dens inddelinger er passet ind efter viseren på maskinhuset. Drejningsmomentet er mindst, når tallet 1 står ud for viseren, og højst, når symbolet står ud for viseren. Koblingen vil glide forbi forskellige drejningsmomenter, når der er indstillet mellem 1 og 16. Koblingen er konstrueret således, at den ikke glider ved m-symbolet. Før den egentlige anvendelse påbegyndes, bør De foretage en prøveskruning i materialet eller et lignende materiale for at fastslå, hvilket drejningsmoment, der er påkrævet til det pågældende arbejde. BEMÆRK:
• Justeringsringen låser ikke, når viseren kun er placeret halvvejs mellem inddelingerne. SAMLING ADVARSEL:
• Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen. Montering og afmontering af skruebit eller bor (Fig. 6) Drej omløberen mod uret for at åbne borepatronens kæber. Sæt værktøjet så langt ind i borepatronen som muligt. Drej omløberen med uret for at spænde værktøjet fast. For at afmontere bitset, drejes omløberen i retningen mod uret. BRUG Brug som skruetrækker (Fig. 7) ADVARSEL:
• Indstil justeringsringen til det rigtige drejningsmoment til det arbejde, der skal udføres. Anbring spidsen af skruebittet i skruehovedet og læg et let tryk på maskinen. Start maskinen og øg gradvist hastigheden. Slip afbryderen, så snart momentkoblingen høres. ADVARSEL:
• Skruebittet skal være sat helt ind i skruehovedet, og maskinen skal holdes lige på skruen. Ellers kan skruen/bittet blive beskadiget. BEMÆRK:
• Når der skrues træskruer, bør der laves forboringer for at gøre det nemmere at skrue og for at undgå revnedannelser i emnet. Se nedenstående tabel. Nominel diameter på træskruer (mm) Anbefalet diameter på forboring (mm) 3,1 2,0 – 2,2 3,5 2,2 – 2,5 3,8 2,5 – 2,8 4,5 2,9 – 3,2 4,8 3,1 – 3,4 5,1 3,3 – 3,6 5,5 3,7 – 3,9 5,8 4,0 – 4,2 6,1 4,2 – 4,4 Boring Drej først justeringsringen, så viseren viser mod m-markeringen. Gå derefter frem som vist herunder. Boring i træ Ved boring i træ opnås det bedste resultat med træbor udstyret med en centerspids. Centerspidsen gør boringen lettere, idet den trækker boret ind i emnet. Boring i metal For at forhindre at værktøjet skrider, når der startes på et hul, bør der laves en fordybning med en kørne og en hammer på det sted, hvor hullet skal bores. Placer spidsen af værktøjet i fordybningen og start boringen. Anvend skæresmørelse, når der bores i metal. Undtaget er jern og messing, som skal bores tørre. ADVARSEL:
• Overdrevent tryk på maskinen vil ikke gøre boringen hurtigere. I virkeligheden vil det kun medvirke til at beskadige spidsen på værktøjet, formindske maskinens præstation og forkorte maskinens levetid.
• Maskinen/værktøjet udsættes for en voldsom vridningspåvirkning, når der brydes igennem emnet. Hold godt fast på maskinen og udvis forsigtighed, når værktøjet begynder at bryde gennem emnet.
• Et værktøj, der har sat sig fast, kan nemt fjernes ved at sætte omdrejningsvælgeren til modsat omdrejningsretning for at bakke helt ud. Værktøjet kan dog bakke ukontrollabelt ud, hvis der ikke holdes godt fast på maskinen.

• Mindre emner skal fastgøres forsvarligt i en skruestik eller lignende.
• Hvis maskinen anvendes, lige indtil akkuen er opbrugt, bør maskinen hvile i 15 minutter, før der fortsættes med en ny akku. VEDLIGEHOLDELSE ADVARSEL:
• Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen. For at opretholde produktets SIKKERHED og PÅLIDELIGHED bør reparation, vedligeholdelse og justering kun udføres af et Makita Service Center med anvendelse af originale Makita udskiftningsdele. TILBEHØR ADVARSEL:
• Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål. Hvis De har behov for yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita Service Center.
• Forskellige typer af originale Makita-akkuer og opladere
• Plasttransportkuffert ENG103-3 Kun for lande i Europa Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745: Lydtryksniveau (LpA) : 70 dB(A) eller mindre Usikkerhed (K) : 3 dB(A) Støjniveauet under arbejde kan overstige 80 dB(A) Bær høreværn ENG202-3 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745: Arbejdsindstilling: boring i metal Vibrationsafgivelse (ah, D): 2,5 m/s2 eller mindre Usikkerhed (K): 1,5 m/s2 ENG901-1

• Den angivne vibrationsemmisionsværdi er blevet målt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne en maskine med en anden.
• Den angivne vibrationsemmisionsværdi kan også anvendes i en preliminær eksponeringsvurdering. ADVARSEL:
• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra den erklærede emissionsværdi, afhængigt af den måde, hvorpå maskinen anvendes.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor maskinen er slukket og når den kører i tomgang i tilgift til afbrydertiden). ENH101-12 EU-konformitetserklæring Vi, Makita Corporation, erklærer, som den ansvarlige fabrikant, at den (de) følgende Makita maskine(r): Maskinens betegnelse: Akku bore-skruemaskine Model nr./Type: 6261D, 6271D, 6281D, 6381D, 6391D er af serieproduktion og opfylder betingelserne i de følgende EU-direktiver: 98/37/EC indtil 28. december 2009 og derefter med 2006/42/EC fra 29. december 2009 og er fremstillet i overensstemmelse med de følgende standarder eller standardiserede dokumenter: EN60745 Den tekniske dokumentation opbevares af vores autoriserede repræsentant i Europa, som er: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, England
