MANUALE UTENTE R250-1 AUDIO DESIGN

Installazione e funzionamento

Dear Customer,

Compartmento del motor

Congratulazioni per aver acquistato la miglior marca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior produzione musica e siamo compiacciuti che abbiate scletto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consiglio di far installare il vostro nuovo prodotto Rockford Fosgate da un rivendatore autorizzato, in quanto nei forniamo un addestramento specializzato ai nostri tecnici atraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con curi i termini della garanzia e di serbare sia la ricevuta che l'imballaggio originale per qualsi si evenienza futura.

Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostrosystema audio. Dovrete assicuravi che il vostro installatore abbia utilizzato accessori da installatione della Connecting Punch, autenticai 100%. La Connecting Punch ha proprio tutto—da cavi e fili RCA per alltoparlanti a connettori Power di linea e di batterie. Insistete! Doperto toutilvostro nuovo systema audio si merita solo il meglio.

Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.

Per ottener un opuscolo Gratis ilustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro site: www.rockfordfosgate.com

oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone].

Da tutti gli altri paesi, Telefonare al numero +001-480-967-3565 oppure INViare una fax al numero +001-480-967-8132.

OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"

La costante esposizione a livelli di pressione acustica al di sopra del 100dB possono causare la perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del "suono除去 pericoli"

Se dopo aver letto il vostro manuale, aveste ora delle domande al riguardo del vostro prodotto, vi preghiamo di consultrare il vostro rivenditore Rockford Fosgate. Se necessitate di qualiasi assistenza ulteriore, potrete Telefonari direttamente al numero 1-800-669-9899. Vi chiederemo di fornire il vostro numero di series, numero di modello, e la data d'acquisto.

Il numero di series è ubicato sull'esterno della scatola. Vi preghiamo di annotarlo in modo permanente nelle spazio fornito di fatto. Questo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.

Numero di serie:

Numero di modello:

INDICE

Introduzione 2

Istruzioni di sicurezza 3

Caratteristica del design 4

Installazione 5-7

Considerazioni sull'installazione 5

Posizionamento 5

Batteria e caricamento 6

Cablaggio del sistema 6

Funzionamento 8-9

Regolazione del quadagno 9

Regolazione della frequenza di incrcio 8

Regolatore di fase 8

Punch Bass. 8

Comando a distanza di livello Punch . . . . . 9

Individualazione/riparazione guasti . . . 9-10

Specifiche 10

Informazioni inerenti alla garanzia

limitata. 11

NOTA: Ripassare ciascuna sezione per ulteriori ragguagli.

© 2009 Rockford Corporation. Tutti i diritti riservati.

Rockford Fosgate, il logo Rockford Fosgate, il logo PRIME sono marchi di fabbrica depositati o marchi di fabbrica di Rockford Corporation.

PRIMIPASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di questo prodotto, vi preghiamo di consulare la sezione Installazione di questo manuale. Altri ragguagli sono disponibiliattraverso l'indice. Alla Rockford Fosgate, abbreviamo fatto di tutto per assicurarci che tutte le informazioni cont∉ne in questo manuale fosso r corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche sulla preavviso.

ISTRUZIONI DI SICUREZZA

AVERTIMENO

Questo simbolo con la dicitura "AVVERTIMENTO" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesions personali o persino la morte.

ATTENZIONE

Questo simbolo con la dicitura "ATTENZIONE" intende awertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all'unità.

ATTENZIONE:

Per evitare lesioni personali e danni all'unità, vi preghiamo di leggere e seguire le istruzioni in quello manuale. Desideriamo che questo systema audio vi procuri soddisfazione, non un mal di capo.

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un techniciano qualificato della Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali leSIONi personali.

CONTENUTO DELL'IMBALLAGGIO

Un amplificatore mono Prime R250-1, R500-1 or R1000-1d

Manuale di installatione funzionamento

Comando a distanza di livello Punch Kit per gli attrezzi da montaggio

Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio necessari per fissare l'amplificatore al veicolo.

Vi preghiamo di visitare il nostro site internet per le più recenti informazioni su tutti i prodotti Rockford.

www.rockfordfosgate.com

R500-1
R1000-1d

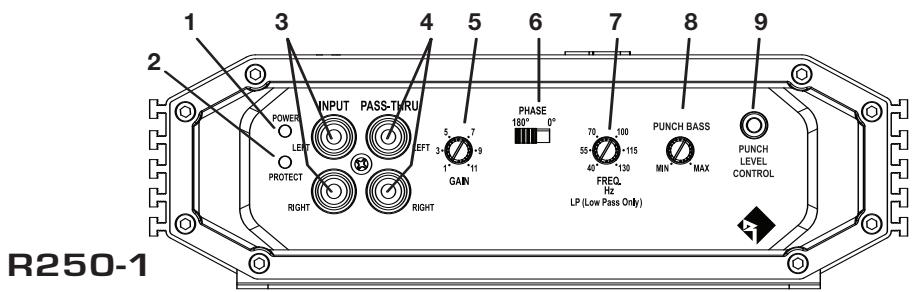

1. LED alimentazione - Qesto LED grosso si accende quando l'unità viene accesa.
2. LED di protezione - Questo LED rosso si accende se viene rilevato un corto circuito o un'impedenza troppo Bassa ai collegamenti con i diffusori. In tal caso, l'amplificatore si spegne automaticamente.
3. Spinotti d'ingresso RCA - Gli spinotti RCA standard di fabbrica forniscono un collegamento facile per l'ingresso del livello di segnale. Sono placcati in nichel per prevenire le alterazioni del segnale causate alla corrosione.
4. Spinotti passa-attraverso RCA - Il passa-attraverso fornisce una fonte conveniente per concatenare a margherita un amplificatore supplementare nella far scorrere un'alto paio di cavi RCA alla parte anteriore del veicolo all'ubicazione posteriori dell'amplificatore.
5. Comando del guadagno - Il dato del guadagno d'ingresso è stato preregolato per essere conforme con l'uscita della magiore parte delle unità di fonte. Puede essere regolato in modo da conformarsi ai livelli di uscita provenienti da una varietà di unità di fonte.
6. Regolatore di fase - Consente di selezionare la fase in uscita dell'amplificatore tra 0^ e 180^ .
7. Freqenza di incrocio variabile - Gli amplificatori hanno un filtro Butterworth incorpore da 12dB/ottava con un punto di incrocio variabile dai 40Hz ai 130Hz .
8. Punch Bass - Si tratta di un livello di controllo dei bassi regolabili tra 0dB a +12dB @ 45Hz.
9. Comando a distanza di livello Punch – Quando è collegato, il "Gain Control" è collegata e vi permette di controllingare in remoto il livello di uscita del amplificatore dal centro trattino o console.
10. Terminali dell'alimentazione - I terminali dell'alimentazione e della messa a terra sono morsetti per conduttore nichelati che consentono di allacciare via connettori a forcella che connettori ad anello.
11. Terminale REM - Morsetto per conduttori nichelato che consente di collegare via connettori a forcella che connettori ad anello. Qusto terminale serve ad accendere e spegnere l' amplificatore a distance quando si applica una tensione di +12V c.c.
12. Fusibili - Questi fusibili ATC sono accessibili confacility in caso di guasto. Sostituire sempre i fusibili con modelli di tipo e portata identici. Riferirsi ai dati tecnici per informazioni sul valore nominale dei fusibili.

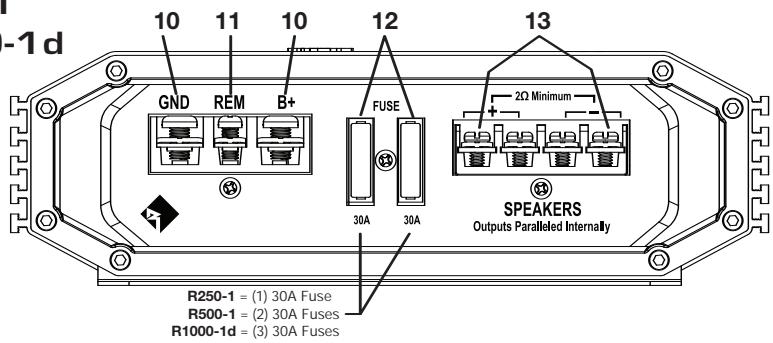

13. Terminali dei diffusori - I robusti terminali per i diffusori sono morsetti per conduzione nichelati (+ e-) che consentono di allacciare via connettori a forcella che connettori ad anello. Le uscite positiva (+) e negativa (-) sono cablate in parallelo all'interno.

CONSIDERAZIONI SULL'INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l'installazione:

Portafusibile e fusibile.

(Per informazioni sulla portata dei fusibili, consultare le specifiche.)

Voltmetro/ohmetro

Pinze spelafili

Pinze raggrinzafili

Pinze tagliafilli

Cacciavite a croce no.2

Chiave per morsetto batteria

Trapano e punte assortite

Guaina termoretraibile avente un diametro di 0,32 cm

Connettori vari

Lunghezza adeguata—Filo di tensione rosso

Lunghezza adeguata—Filo di accensione a telecomando

Lunghezza adeguata—Filo di massa nero

NOTA: Per il collegamento di alimentazione (^+) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.

Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all'installazione del vostro nuovo amplificatore. Programmando a priori la configurazione del vostrosystema audio nonché i migliori cablaggi, risparmiere tempo durante l'installazione. Quando avrete deciso la miglior configurazione per il vostro nuovo systema audio, assicuratevi di poter accedere lavoramente a ciascuna componente per effettare le regolazioni necessarie.

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericol di incendio e/o potenziali lesions personali.

Prima di iniziare qualsiasi operazione d'installazione, vi consiglio di seguire queste simplici regole:

1. Assicuratevi di aver fatto tutte le istruzioni con cura e di averle capite prima di effettuare qualiasi tentativo d'installazione nei confronti dell'unità.
2. Per motivi di sicurezza, scollegate il cavo negativo alla batteria prima di dare l'avio all'installazione.
3. Per facilitare l'installazione, vi consiglio di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell'ubicazione desiderata.
4. Fate passare tutti i cavi RCA vicini l'uno all'alto ma lontano da fili ad alta tensione.
5. Usate connettori di alta qualità per garantire un'installazione che da affidavitamento e per ridurre al minimo la perdita di segnali o di potenza.
6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina; le conduzione del carburante, dei fremi, delsystema idraulico e a depressione; nonché i fili elettrici quando state lavorando su qualsiasi veicolo.
7. Non fate mai scorrere i fili sotto il veicolo.Avrete la protezione migliorie facendo scorrere i fili all'interno del veicolo.
8. Evitate di far scorrere i fili sopra o trattaverso delle estremita affiliate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualiasi filo che passi attrovare del metallo, soprattutto il parafiamma.
9. Proteggete SEMPRE via la batteria che il systeme elettrico usando fusibili adatti. Installate via un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7~cm .dal terminale della batteria.
10. Quando eseguite la messa a terra del telao del veicolo, raschiate tutta la vernice dal metallo per assicuravi un collegamento a terra pulito e saldo. I collegamenti a terra dovrebbero essere più corti possibile e sempre a dato di metallo che sa saldato all'autotelao del veicolo.

POSIZIONAMENTO

Scompartimento del motore

Non montate mai esta unità nello scompartimento del motore. Cio annullerà la vostra garanzia.

Montaggio nel bagagliao

Il montaggio dell'amplificatore in posizione verticale o invertita sare sufficiente a fornire adeguato raffreddamento all'unità.

Se l'amplificatoreiene montato sul fondo del bagagliaio, si ottiene il migliorere affreddamento dell'unità.

Montaggio dello scampimento passeggeri

Se montate l'amplificatore nell'abitacolo,esso funzionera finché possiate fornire una quantità sufficiente di aria per permettere all'amplificatore di raffreddarsi. Se avete intenzione di montare l'amplificatore molto il sedile del veicolo, dovete lasciare un vuoto d'aria di almeno 2,54 cm attorno al dissipatore di calore dell'amplificatore.

Se montate l'amplificatore nell'abitacolo, lasciando un vuoto d'aria meno di 2,54 cm attorno al suo dissipatore di calorie, non otterrete il raffreddamento necessario e ciò comprometerà notevolmente la prestazioni dell'amplificatore. Pertanto, non è assolutamente raccommandabile.

Gli amplificatori rappresentano un ulteriore carico sulla batteria e sulsystema di caricamento del veicolo. Si consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il systeme elettrico sa in grado di far fronte al carico aggiuntivo dovuto alsystema stereofonico. I sistemi elettrici standard in buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasti amplificatore della series Power除去 alcun problema, sebbene la vita della batteria nonché quella dell'alternatore potrebbero ridursi leggermente. Per sfruttare all massimo le prestazioni del vostro amplificatore, vi consigliamo di utilizzato una batteria robusta ed un condensatore ad accumulazione di energia.

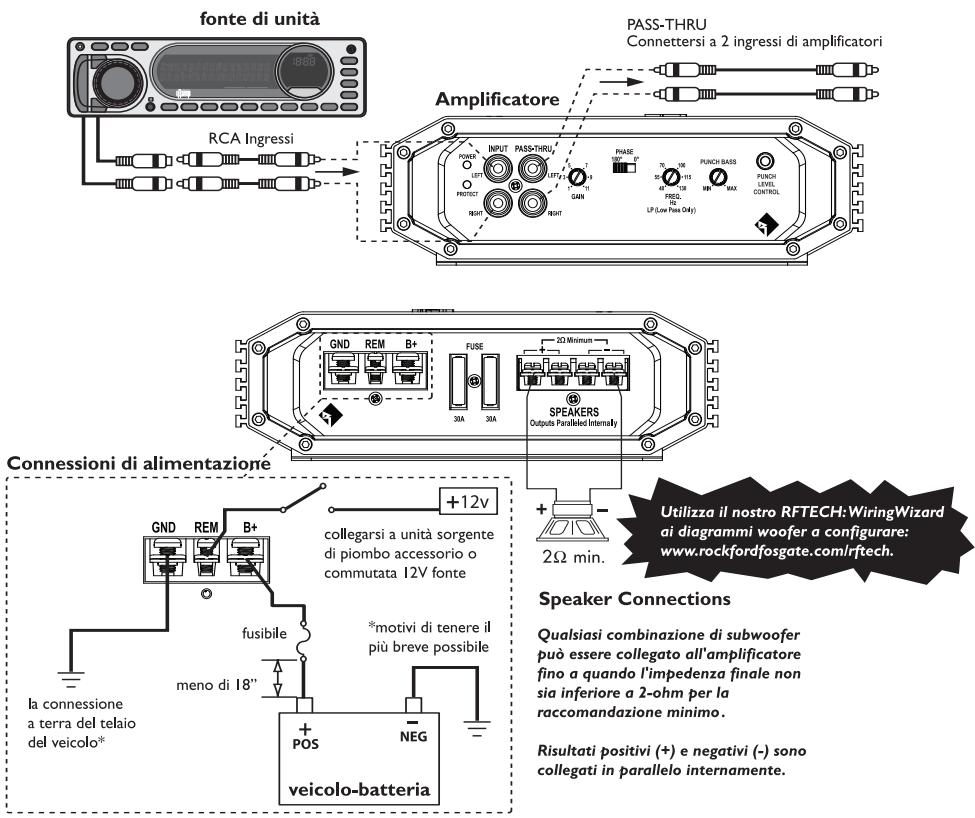

CABLAGGIO DEL SISTEMA

Italiano	ATTENZIONE:	Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.
	ATTENZIONE:	Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericol di incendio e/o potenziali lesioni personali.
	ATTENZIONE:	Evitate di far scorrere i fili elettrici vicino ai cavi d'entrata a basso livello, alle antenne, ai cavi di tensione, ad attrezzature sensibili o a cablaggi preassemblati. I fili elettrici portano una tensione notevole e potrebbero indurre rumori dentro ilsystema audio.

1. Programmate il cabaggio dei fili. Tenete i fili RCA insieme ma isolati dai cavi a tensione dell'amplificatore e da qualiasi accessorio auto ad alta tensione, soprattutto i motori ellettrici. Cio e necessario per evitare che il rumore proveniente da campi elettrici irradiati possa accopiarsi con il segnale audio. Quando fate scorrere i fili atraverso il parafiamma o attraverso qualiasi Barriera metallica, protegeteli con delle guarnizioni di tenuta in gomma o in plastica per evitare i cortocircuiti. Lasciate i fili pluttosto lunghi a quello punto; più tardi potrete regolare la loro lunghezza in modo più precioso.
   NOTA:Per il collegamento di alimentazione ( + ) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.
2. Predisporre il filo ROSSO (cavo di alimentazione) per collegamento all'amplificatore spelando l'estremita del suo rivestimento isolante per una lunghezza di 3/8 di pollice (1 cm) Strozzare un connettore a forcella o ad anello sull'estremità spelata del conduktore e collegare al terminale B+. Serrare la vite di fermo per fissare il cavo sulippo.
   NOTA: Il cavo B+ DEVE ave un fusibile a non più di 45,7 cm alla batteria del veicolo. Installare il portafusibili除去 il cofano e verificare che i collegamenti siano a tenuta stagna.
3. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e insere un portafusibili in linea. Per informazioni sulla portata dei fusibili da usare, consultare il capitolo Specifiche. NON installare il fusibile a quello punto.
4. Spelare 1/2 pollice (1,3 cm) dall'estremità sul lato batteria del cavo di alimentazione e strozare sul cavo un terminale ad anello di dimensione opportuna. Servirsi del terminale ad anello per collegare il cavo al positivo della batteria.
5. Prepare il filo NERO (cavo della messa a terra) per poterlo attaccare all'amplificatore, spelando via 13 mm di isolante dall'estremita del filo. Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del telaio raschiando via la vernice sulla superficie metallica e pulitela accuratamente, rimovendo agli traccia di lubrificazione e di sudiciume. Spelate l'altra estremita del filo e attaccategli un serrafili ad anello. Fissate il cavo al telaio using una vite non anodizzata e una rondella a stella.
   NOTA: Far in modo che il cavo NERO (Massa) sia il più corto possibile. Sempre meno di 76 cm.
6. Prepare il cavo di accensione REM per il collegamento all'amplificatore, rimuovendo circa 13mm di isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale REM e stringere la vite di arresto per fissarlo in posizione. Collegare l'altre estremo del cavo REM a una fonte positiva commutata a 12 Volt. La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell'unita di fonte. Qualora l'unita sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore meccanico in

linea con una fonte da 12 volt per attivare l'amplificatore.

1. Montate l'amplificatore saldamente al veicolo o all'apposita struttura di supporto.Assicuratevi di non montare l'amplificatore su pannelli di plastica o di cartone in quanto ci potrebbe permettere alle viti di allentarsi e di fuoriscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvisamente.
2. Collegate il segnale di fonte inerendo i cavi RCA negli spinotti d'ingresso ubicati sull'amplificatore stesso.

ATTENZIONE:

Prima di collegare i cavi RCA accettarsi sempre che l'amplificatore sia spento e scollegato. Se non lo si fa, si rischia di danneggiare l'amplificatore e/o i componenti aesso collegati.

1. Collegare i diffusori. Spelare i fili dei diffusori per una lunghezza di 3/8 di pollice (1 cm), strozzare i connettori del tipo a forcella o ad anello sul filo spelato e collegare i fili ai terminali dei diffusori. Serrare la vite per fissare sulippo.
   10 Eseguite un controlo finale dell'intero cabaggio delsystema per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria.

NOTA: Questo amplificatore è sconsigliato per carichi di impedenza inferiori a 2-ohms in parallelo.

REGOLAZIONE DEL GUADAGNO

Per regolare l'impostazione per il guadagno, abbassare completamente i guadagni per l'amplificatore (ruotando in senso antiorario). Alzare il volume dell'unità di fonte finché la distorsione non diventi udibile, e poi abbassarlo finché la distorsione non sua più udibile. Nella maggior parte delle unità,cio avviene quasi al volume massimo. Quindi augmentare il guadagno dell'amplificatore fino a quando il volume è al livello desiderato.

NOTA: Il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il gadagno al minimo.Per la maggior parte degli utenti, il gadagno e il volume ottimali sono circa a meta dell'intervallo di valori.

ATTENZIONE: Si consiglia di non selezionare un guidagno troppo alto per non avere troppo rumore e distorsione.

NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l'assistenza tecnia della Rockford.

REGOLAZIONE DELLA FREQUENZA DI INCROCIO

La frequenza di crossover può essere regolata tra 40 e 130 Hz. Il crossover è impostato solo su operazione LP (passa basso).

Ruotare manopola di regolazione del crossover del tutto in basso. Con il systema in funzione, ruotare la manopola di regolazione per augmentare la frequenza di crossover lentamente fino a raggiungere il punto di crossover desiderato. Un buon valore da cui,iniziare e circa 80 Hz .

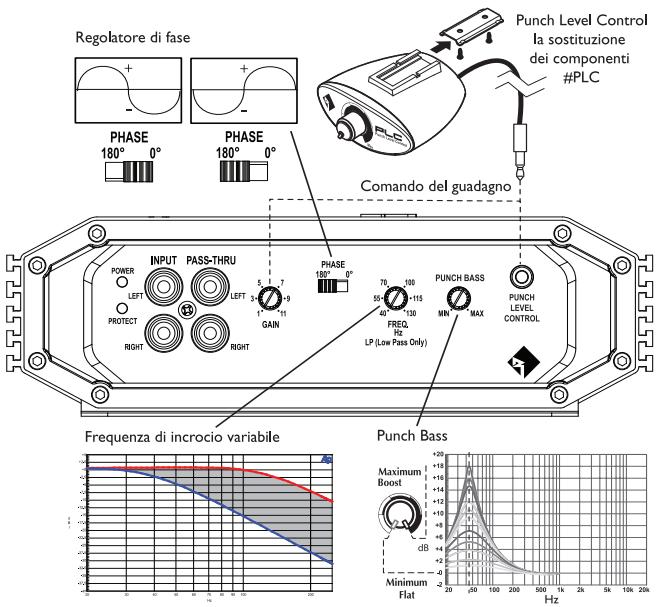

REGOLATORE DI FASE

Consente di selezionare la fase in uscita dell'amplificatore tra 0^ e 180^ .

PUNCH BASS

Quando è collegato, il "Gain Control" è collegata e vi permette di controllare in remoto il livello di uscita del amplificatore dal centro trattino o console.

COMANDO A DISTANZA DEL LIVELLO PUNCH

Quando è collegato, quello dato consente di controllare il livello di uscita dell'amplificatore.

Montaggio e installmente

1. Trovare una posizione che consenta un accesso facile al controllo a distance, per esempio sotto il crusotto o vicino alla console centrale.
2. Installare la graffa di montaggio servendosi delle viti in dotazione.
3. Portare il cavo dal dato a distance all'amplificatore e collegarlo.
4. Fare scivolare il dato a distanza sulla graffa di montaggio fino a farlo scattare.

INDIVIDUAZIONE/RIPARAZIONE GUASTI

NOTA: Se incontraste dei problemi快来 l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di quello.

Procedura 1: Controllate che I'amplificatore abbia i collegamenti adeguati.

Controllate che la spia dell'ACCENSIONE sia accesa. Se la spia di ACCENSIONE è accesa, passare al numero 3, altrimenti continuare

1. Controllare il fusibile in linea sul cavo positivo della batteria. Sostituire, se necessario.
2. Controllare il fusibile sull'amplificatore. Sostituire, se necessario.
3. Controllate che la messa a terra sia collegata al metallo non verniciato del telaio del veicolo. Se necessario, effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 9 ai 14.4 volt di tensione al cavo positivo della batteria e al cavo di accensione del commando a distanza. Controllate che ci siano collegamenti di qualita per entrambi i cavi con l'amplificatore, impianto stereofonico e la batteria/portalusili. Se necessario, effettuire riparazioni o sostituzioni.

Procedura 2:gli indicatori luminosi per la protezione o la temperatura sono accesi .

1. Se l'indicatore di protezione è accesso, ci cui indicare un corto circuito nel collegamento con gli altoparlanti. Controllare che i diffusori siano collegati correttamente e servisi di un voltmetro/ohmetro per verificare che non ci siano cortocircuiti nel loro collegamenti. L'indicatore di protezione si può addere inanco in case di impedenza dell'altoparlanti trophe bassa.
2. Se la spia termica si accende, controllare che l'impedenza dei diffusori si corretta e modificare il cabaggio se necessario. Cio cui anche indicare che si stanno formendo all'amplificatore livelli di potenza molto alti perché adegua ventilazione dell'unità Spagnere il systema e lasciare che l'amplificatore si raffreddi. Controllare che l'impliano di carica del veicolo mantenga la tensione corretta. Se queisti punti non correggono il problema, potrebbe esseri un guasto nell'amplificatore; per supporto, mettersi in contatto con l'assistenzone clienti.

Procedura 3: Controllare le uscite audio dell'amplificatore.

1. Controllare che sia il systema stereofonico che l' amplificatore siano collegati correttamente all'entrata RCA. Controllare che lungo lintera lunghezza dei cavin non siani attorcigliamenti, giunture, ecc. Verificare che alle entrate RCA non si abbia corrente alternata con il systema stereofonico accesso. Se necessario, effettute riparazioni o sostituzioni.
2. Scollegare l'ingresso RCA dall'amplificatore. Collegare l'ingresso RCA dal systema stereofonico di prova direttamente all'ingresso dell'amplificatore.

Procedura 4: Controllate l'amplificatore se si verificasse uno schiocco al momento dell'accensione.

1. Scollegate il segnale d'entrata verso l'amplificatore; spegnete e riaccendete l'amplificatore.
2. Se il rumore venisse eliminato, collegate il cavo a tensione REMOTE dell'amplificatore all'unità di fonte con un modulo di accensione ad azione riddata.

OPPURE

1. Usate una fonte da 12 volt diversa per il cavo a tensione REMOTE dell'amplificatore (in altri termini, direttamente alla batteria).
2. Se il rumore venisse eliminato, usate un relé per isolare l' amplificatore da entrata ed uscite rumorose al momento dell'accensione.

Procedura 5: Controllate l'amplificatore se si verificasse un rumore eccessivo a livello del motore.

1. Fate scorrere tutti i fili che portano segnali (RCA, cavi degli altoparlanti) lontano alla tensione e dai fili della messa a terra.

OPPURE

1. Bipassate tutte le componenti elettriche tra il systema stereofonico e l' amplificatore(. Collegate il systema stereofonico direttamente all'entrata dell'amplificatore. Se il rumore sparisse, vuol dire che l'unita bipassata e la fonte del rumore.

OPPURE

1. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l'ubicazione della messa a terra sa una superficie metallica pulita, perché vermi当前位置, ruggine, ecc.

OPPURE

1. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del velocolo.

OPPURE

1. Fate esaminare sua lalternatore che la carica della batteria dal vosto meccanico. Controllate che il systeme elettrico del veicolo sa funzionante, compreso il distributore, le candele, i fili delle candele, il regolatore di tensione, ecc.

SPECIFICHE

MODELLO - PRIME Potenza continua a regime (RMS) - Misurata a 14,4 volt da batteria
Carico da 4 mono	150 Watts x 1	320 Watts x 1	500 Watts x 1
Carico da 2 mono	250 Watts x 1	500 Watts x 1	1000 Watts x 1
Dimensioni:	Altezza	6,10 cm	6,10 cm
	Larghezza	19,49 cm	19,49 cm
	Lunghezza	29,30 cm	42,30 cm

Portata fusibili (Amp)	(1) 30A ATC	(2) 30A ATC	(3) 30A ATC
Portata fusibili batteria (Amp) Esterno	40A	60A	90A
(Non fornito)

Rapporto segnale pesato "A" a disturbi (CEA-2006)

Riferito a 1 W in 4 ohm

Rapporto segnale pesato "A" a disturbi

Riferito a uscita nominale in 4 ohm

Pendenza crossover

Frequenza di crossover

Rispostadifrequency

Intervallo di variazione della tensione per il segnale

Protezione

Punch Bass

Fattore di smorzamento

THD+N (distorsione armonica totale + disturbo)

80 dB

100 dB

12dB/ottava Butterworth

Passa basso variabile da 40Hz a 130Hz

20Hz a 130Hz ± 1dB

Variabile da 150mV a 8V (input RCA)

La protezione contro i cortocircuito spegne

l'amplificatore in caso di impedenza

troppo Bassa o di fili dei diffusori cortocircuitati.

Variabile da 0dB a +12dB a 45Hz

20K ohm

Da 9 a 16 V c.c.

No

200

<1,0% @ 4 ohm

*Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PRIME e PUNCH — 1 anno

Amplificatori POWER — 2 anni

Prodotti rimessi a nuovo alla fabbrica — 90 giorni (è necessaria la ricevuta)

Cio che è coperto alla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei loro possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non alla Rockford Corporation.

Chi è coperto alla garanzia

Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sa stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negi USA. Per richiedere l'assistenza, l'acquirente delve fornire alla Rockford una copia della sua ricevuta,indicante i nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Cio che non è coperto alla garanzia

1. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.
2. Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
3. L'assistenza tecnica eseguita da chiunque non sua alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate
4. Qualsiasi prodotto su cui il numero di seriè è stato deturpato, alterato o rimioso
5. Danni sussequenti ad altre componenti
6. Qualiasi prodotto acquistato fuori dagli USA
7. Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Limitesullegaranzietacite

Qualsiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commerciabilità, sono limitate nella loro durata al periodo coperto alla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto, questa limitazione potrebbe non essere applicabile. è vietato assumere, a nome della Rockford Fosgate, qualsiasi altre responsabilità in relazione alla vendita del prodotto.

Come richiedere l'assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriori aiuto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovrete ottenere un numero RA (Numero di autorizzazione per la restituzione) per restituire qualiasi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttra in vigore.Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.

Installation assistance available at:

RFTECH

www.rockfordfogate.com/rttech

Rockford Fosgate
