MODE D'EMPLOI R250-1 AUDIO DESIGN

Prenez soin de lire la garantie et conservez votre reçu ainsi que l’emballage d'origine pour usage ultérieur. Pour monter un excellent système, il ne suffit pas de posséder un super produit et d’assurer une installation qualifiée compétente.Vous devez veiller à ce que votre installateur utilise des accessoires d’origine fournis par Connecting Punch. Connecting Punch a tout ce qu’il vous faut, des câbles RCA aux câbles de haut-parleur, en passant par les câbles d’alimentation et les connecteurs de batterie. Insistez pour les avoir! Après tout, votre nouveau système ne mérite rien de moins. Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil. Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford, Visitez notre site Web : www.rockfordfosgate.com ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985. Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

PRATIQUEZ UNE ÉCOUTE SANS RISQUESMD Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB.

Faites preuve de bon sens et pratiquez une écoute sans risques Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur agréé Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899.Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez. Le numéro de série est indiqué sur l’extérieur de l’emballage.Veuillez l’inscrire ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol. Numéro de série : ___________________________________ Numéro de modèle :__________________________________

TABLE DES MATIÈRES Introduction . . . . . . . . . . . . . . . . . . . . . . . . . 2

Consignes de sécurité . . . . . . . . . . . . . . . . . 3 Le symbole accompagnant le mot « AVERTISSEMENT » signale à l'utilisateur la présence d’instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

Le symbole accompagnant l’expression « MISE EN GARDE » signale

à l'utilisateur la présence d’instructions importantes. Le non-respect de ces instructions peut causer des blessures ou endommager l’appareil. MISE EN GARDE :

pour éviter des blessures et ne pas endommager l'appareil, veuillez lire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas. si vous vous sentez incapable d’installer l’appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou de dommages à l'appareil.

CONTENU DE L'EMBALLAGE Amplificateur mono Prime R250-1, R500-1 or

Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.

www.rockfordfosgate.com

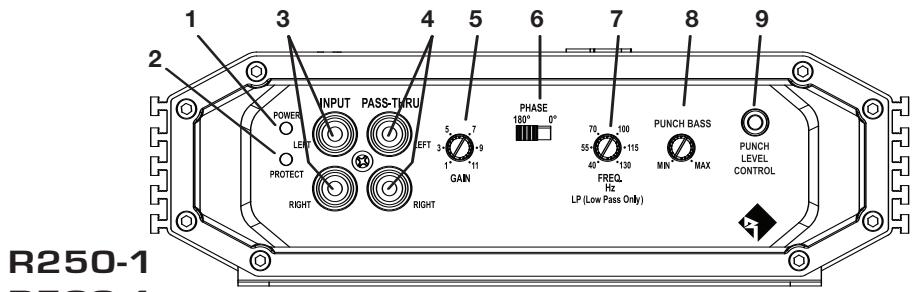

Prises d'entrée RCA – Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Ils sont plaqués de nickelés pour résister à la détérioration de signal due à l'effet de la corrosion.

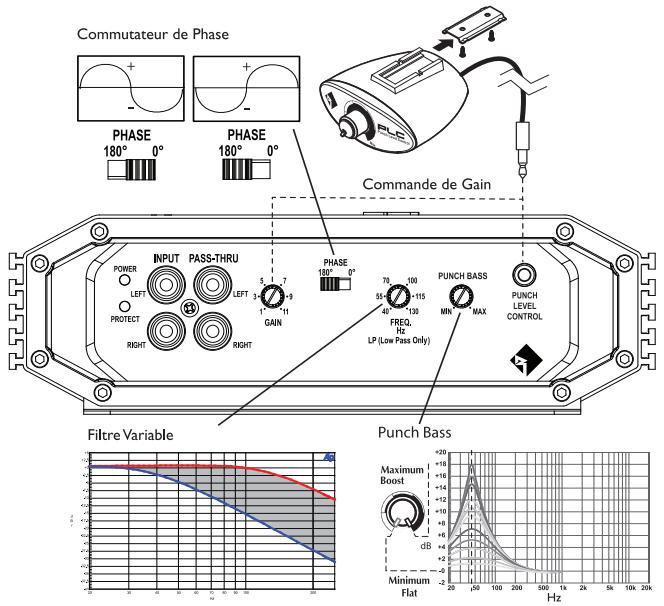

Commande de gain – La commande de gain d'entrée est préréglée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être réglée en fonction d'une variété d'unités source.

Commutateur de phase – Permet de sélectionner la phase de sortie de l'amplificateur entre 0° et 180°.

Filtre variable – Les amplificateurs sont dotés d'un filtre de Butterworth intégré de 12 dB/octave dont le point de fréquence varie entre 40 Hz et 130 Hz.

Punch Bass – Il s'agit d'un niveau réglable Bass contrôle centré à 45 Hz @ 12dB/octave.

à distance Niveau Punch – Lorsqu'il est connecté, le "gain" est liée et vous permet de contrôler à distance le niveau de sortie de l'amplificateur du tableau de bord ou la console centrale.

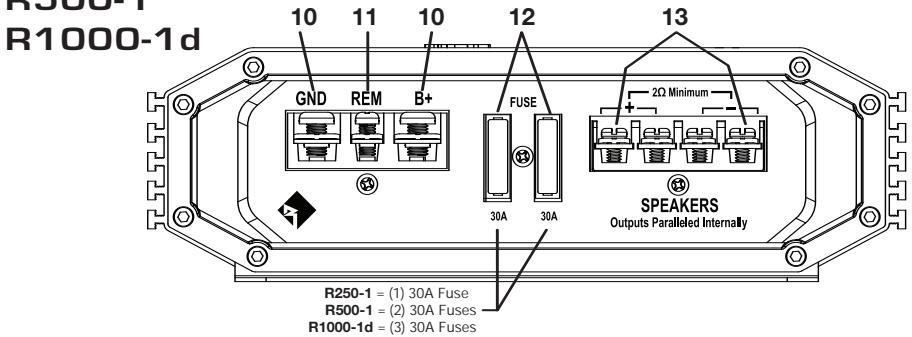

10. Bornes d'alimentation – Ces bornes d'alimentation (B+) et de masse (GND) à vis sont nickelées et acceptent les connecteurs en anneau ou en fourche.

11. Bornes de télécommande (REM) – Cette borne à vis est nickelée et accepte les connecteurs en anneau ou en fourche. Ce branchement sert à allumer et éteindre l'amplificateur à distance lorsqu'une tension de +12 V c.c. y est appliquée.

12. Fusibles – Ces fusibles ATC sont facilement accessibles en cas de panne. Utilisez toujours des fusibles de rechange de même type et de même calibre. Le calibre des fusibles est indiqué dans la partie caractéristiques techniques.

13. Bornes d'enceinte – Ces bornes (+ et -) à vis nickelées de haute qualité acceptent les connecteurs en anneau ou en fourche. Les sorties positives (+) et négatives (-) sont câblées en parallèle dans le circuit interne.

Pince à dénuder Pince à sertir Coupe-fils Tournevis à embout cruciforme no 2

Clé de borne de batterie

Perceuse à main avec mèches assorties Tube thermorétrécissable de 1/8 po de diamètre Connecteurs assortis Longueur adéquate — Fil d’alimentation rouge Longueur adéquate — Fil d’allumage à distance Longueur adéquate — Fil de masse noir Cette section traite de points concernant le véhicule dont il faut tenir compte pour l’installation de votre nouvel ampli.Vous sauverez du temps en planifiant à l’avance la disposition du système et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

si vous vous sentez incapable d’installer l’appareil vous-même, confiez la tâche à un technicien qualifié.

avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d’incendie ou de dommages à l'appareil.

Avant de commencer l’installation, suivez ces règles toutes simples :

Utilisez des connecteurs de haute qualité pour assurer une installation fiable et minimiser la perte de signal ou de puissance.

Réfléchissez avant de percer quoique ce soit! Faites attention de ne pas couper ou percer le réservoir d’essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travaillez sur un véhicule. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer à l’intérieur du véhicule pour assurer une meilleure protection.

Évitez de faire passer les fils par dessus ou à travers des bords tranchants.Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.

Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels à l’aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le câble d’alimentation de +12 V à moins de 45,7 cm (18 po) de la borne de batterie.

10. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique afin d’assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soudé à la carrosserie ou au châssis du véhicule.

EMPLACEMENTS DE MONTAGE Compartiment moteur

Ne montez jamais cet appareil dans le compartiment moteur. Cela entraînerait l’annulation de la garantie.

Montage dans le coffre

Un montage vertical ou inversé de l'ampli assure un refroidissement adéquat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Un écartement inférieur à cela n’assure pas un refroidissement satisfaisant, nuit à la performance de l’ampli et est, pas conséquent, fortement déconseillé.

BATTERIE ET CHARGE Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du véhicule. Nous vous conseillons de vérifier l'état de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéréo. Les systèmes électriques ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Power.Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légèrement. Pour maximiser la performance de votre ampli, nous vous suggérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

CÂBLAGE DU SYSTÈME MISE EN GARDE :

évitez de faire passer les fils d’alimentation près des câbles d’entrée de signaux faibles, de l’antenne, des câbles d'alimentation, des équipements ou faisceaux sensibles. Les fils d’alimentation transportent un courant élevé et peuvent produire du bruit dans le système audio.

Planifiez l’acheminement des fils. Gardez les câbles RCA ensemble mais en les isolant des câbles d’alimentation de l’ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques, pour

éviter que le signal audio ne subisse d'interférence de bruit provenant de champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l’aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l’instant.Vous l’ajusterez plus tard.

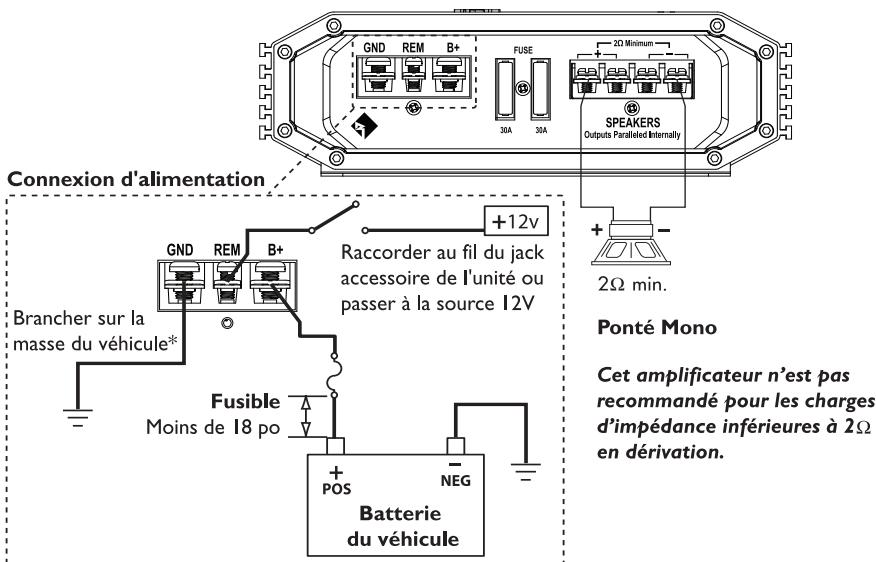

REMARQUE : Nous recommandons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation (B+) et de

REMARQUE : Le câble B+ DOIT comporter un fusible à 18 po (45,7 cm) ou moins de la batterie du véhicule.

Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches. 3.

Préparez le fil de masse NOIR à connecter à l'amplificateur en dénudant son extrémité sur 1 cm (3/8 po). Sertissez le fil dénudé dans un connecteur en fourche ou en anneau et branchez-le sur la borne de masse (GND). Serrez la vis pour fixer le fil. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. Dénudez l’autre extrémité du fil et fixez un connecteur en anneau. Fixez le câble au châssis à l’aide d’une vis non anodisée et une rondelle en étoile. REMARQUE : Gardez le fil NOIR (masse) aussi court que possible.Toujours inférieur à 30 po (76,2 cm). 6.

(REM). Serrez la vis pour fixer le fil. Connectez l'autre extrémité du fil REM à une source positive commutée de 12

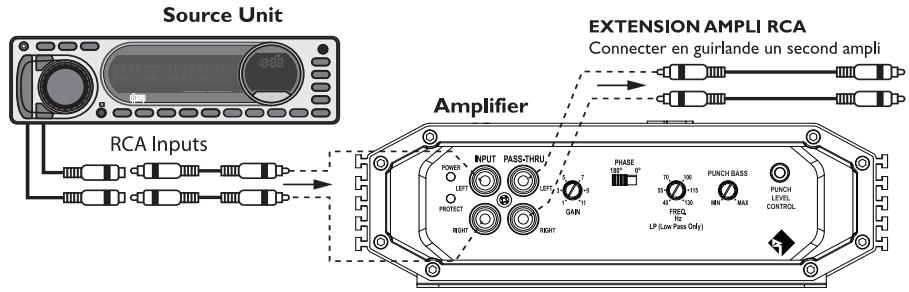

Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli.

Assurez-vous toujours que l'alimentation est éteinte ou débranchée au niveau de l'amplificateur avant de connecter les câbles RCA. Le non-respect de cette consigne peut entraîner des dommages pour l'amplificateur ou les éléments raccordés à celui-ci.

Connectez les enceintes. Dénudez les extrémités de fil d'enceinte sur 1 cm (3/8 po), sertissez-les dans des connecteurs en fourche ou en anneau, puis branchez-les aux bornes d'enceinte. Serrez la vis pour fixer le fil.

10. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises.Vérifiez toutes les connexions d’alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant causer des problèmes. Installez le fusible en ligne près de la connexion de la batterie.

REMARQUE : Cet amplificateur n'est pas recommandé pour les charges d'impédance inférieures à 2-Ohm en dérivation..

1. Trouvez un emplacement offrant un accès facile au dispositif de télécommande, sous le tableau de bord ou près de la console centrale.

Fixez le rail de montage avec les vis fournies.

Vérifiez que le voyant POWER est allumé.Si c'est le cas,passez à l'étape 3,sinon poursuivez.

1. Vérifiez le fusible en ligne du câble positif de batterie.Effectuez un remplacement au besoin. 2. Vérifiez les fusibles de l'ampli.Effectuez un remplacement au besoin.

3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule.Procédez à une réparation ou un remplacement si nécessaire.

4. Vérifiez la présence d'un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance.

Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli,de la stéréo,de la batterie et du porte-fusible.Procédez à une réparation ou un remplacement si nécessaire.

Procédure 2 :Le voyant de protection ou thermique est allumé.

1. Si le voyant de protection est activé,cela indique la présence possible d'un court-circuit dans les connexions de hautparleur. Vérifiez le branchement des enceintes et utilisez un multimètre pour confirmer l'absence de courts-circuits dans leur câblage. Le voyant de protection peut s'allumer si l'impédance de haut-parleur est trop basse.

2. Si la luz de temperatura (Thermal) está encendida,compruebe si la impedancia del altavoz es correcta,vuelva a cablear si es necesario. Esto también puede ser una indicación de que se usa el amplificador a niveles de potencia muy altos sin tener el flujo de aire adecuado alrededor del amplificador.Apague el sistema y permita que se enfríe el amplificador.

Compruebe que el sistema de carga del vehículo esté manteniendo el voltaje adecuado.Si el elemento anterior no resuelve el problema,es posible que haya una falla en el amplificador,llame a servicio al cliente para conseguir ayuda.

Procédure 3 : Vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'ampli.Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des câbles,etc.Testez la présence de courant c.a.au niveau des entrées RCA lorsque la stéréo est allumée.Procédez à une réparation ou un remplacement si nécessaire.

2. Débranchez l'entrée RCA de l'ampli.Branchez l'entrée RCA de la stéréo test directement à l'entrée de l'ampli.

Procédure 4 :vérifiez l’ampli si un crépitement se produit lorsque vous l’allumez.

1. 2. Procédure 5 :vérifiez l’ampli si un bruit de moteur excessif se produit. 1.

Acheminez tous les fils de signal (RCA,câbles de haut-parleur) à l’écart des fils d’alimentation ou de masse.

Fréquence de coupure

Réponse en fréquence

Plage de réglage de tension de signal

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d’un distributeur agréé Rockford Fosgate.Afin de bénéficier du service de garantie, l’acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés(par un produit jugé équivalent) au choix de Rockford.

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport

2. Coûts et frais relatifs au retrait ou à la réinstallation du produit 3. Service effectué par quelqu’un d’autre que Rockford ou un centre de service autorisé Rockford Fosgate 4.Tout produit dont le numéro de série a été oblitéré, altéré ou enlevé 5. Dommages subséquents infligés à d’autres composants 6.Tout produit acheté en dehors des États-Unis 7.Tout produit qui n’a pas été acheté auprès d’un distributeur agréé Rockford Fosgate

Limite sur les garanties implicites

Toute garantie implicite, y compris toute garantie d’adéquation à un usage particulier et de commerciabilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus.

Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable.Aucune personne n’est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l’obtention de service

Contactez le distributeur agréé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientèle Rockford au 1-800-669-9899.Vous devez obtenir un numéro d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l’envoi du produit à Rockford vous incombe entièrement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE.Voir votre distributeur agréé pour plus de détails.

Número de la serie: __________________________________ Número del modelo:__________________________________

ÍNDICE DE MATERIAS Introducción. . . . . . . . . . . . . . . . . . . . . . . . . 2

Punch Bass – Este es un nivel ajustable de graves de control centrado en 12dB/octave @ 45Hz..

Control remoto de nivel Punch – Cuando se conecta, el "Control de ganancia" está vinculado y le permite controlar de forma remota el nivel de salida del amplificador de guión o la consola central.

10. Terminales de alimentación – Los conectores de alimentación y tierra son conectores para cables de abrazadera y pueden acomodar conectores de tipo de horquilla o anillo.

NOTA: Para un procedimiento de calibración más detallado, comuníquese con el Departamento de Asistencia Técnica de Rockford.
