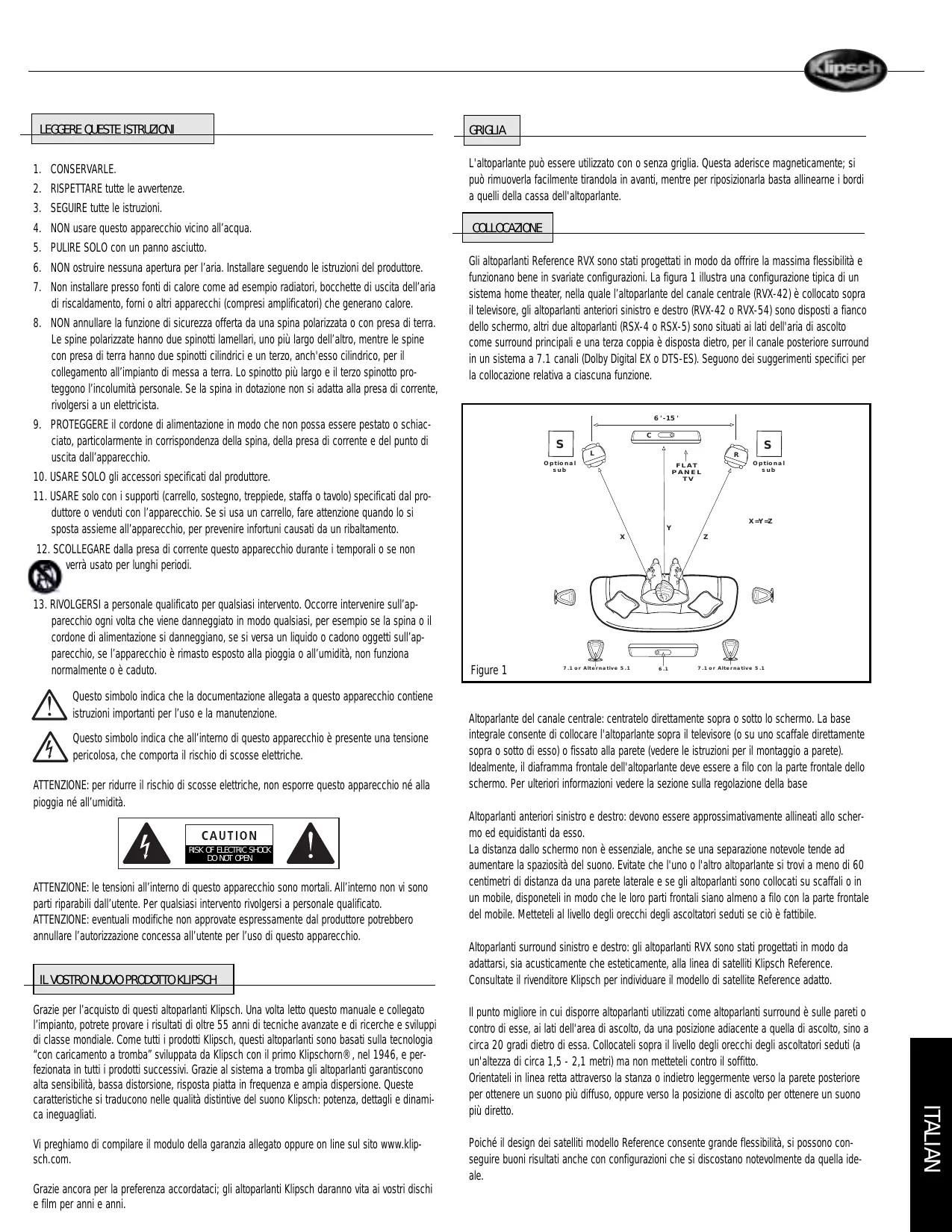

MANUALE UTENTE RVX KLIPSCH

1. CONSERVARLE.
2. RISPETTARE tutte le awertenze.
3. SEGUIRE tutte le struzioni.
4. NON use questo apparecchio vicino all'acqua.
5. PULIRE SOLO con un panno asciutto.
6. NON ostruire nessuna aperture per l'aria. Installare segundo le istruzioni del produttore.
7. Non installare presso fonti di calore come ad esempio radiatori, bocchette di uscita dell'aria di riscaldamento, forn o altri apparetti (compresi amplificatori) che generano calore.
8. NON annullare la funzione di sicurezza offerta da una spina polarizzata o con presa di terra. Le spine polarizzate hanno due spinotti lamellari, uno più large dell'altro, cioè le spine con presa di terra hanno due spinotti cilindrici e un terzo, anch'esso cilindrico, per il collegamento all'impianto di messa a terra. Lo spinotto più large e il terzo spinotto protegono l'incomità personale. Se la spina in dotazione non si adatta alla presa di corrente, rivolgersi a un elettricista.
9. PROTEGGERE il cordone di alimentazione in modo che non possa essere pestato o schiacciato, particolaremente in corrispondenza della spina, della presa di corrente e del punto di uscita dall'apparecchio.
10. USES SOLO gli accessori specificati dal produttore.
11. USARE solo con i supporti (carrello, sostegno, treppiede, staffa o cavolo) specificati dal produttore o venduti con l'apparecchio. Se si usa un carrello, fare attenzione quando lo si sposta assiste all'apparecchio, per prevenir infortuni causati da un ribaltamento.
12. SCOLLEGARE alla presa di corrente quello apparecchio durante i temporali o se non verrà usato per lunghi periodi.

1. RIVOLGERSI a personale qualificato per qualsiasi intervento. Occorre intervenire sull'apparecchio agli volta che viene danneggiato in modo qualsiasi, per esempio se la spina o il cordone di alimentazione si danneggiano, se si versa un liquido o cadono oggetti sull'apparecchio, se l'apparecchio è rimasto esposto alla pioggia o all'umidita, non funziona normalmente o è caduto.

Questo significato indica che la documentazione allegata a quello apparecchio contiene istruzioni importanti per l'uso e la manutenzione.

Quito significato.
pericolosa, che comporta il rischio di scosse elettriche.

ATTENZIONE: per ridurre il rischio di scosse elettriche, non esporre quello apparecchio né alla pioggia né all'umidità.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE: le tensioni all'interno di quello apparecchio sono mortali. All'interno non vi sono parti riparabili dall'utente. Per qualsiasi intervento rivolgersi a personale qualificato.

ATTENZIONE: eventuali modifiche non approvate espressamente dal produttore potrebbero annullare l'autorizzazione concessions all'utente per l'uso di quello appearechio.

IL VOSTRO NUVO PRODOTTO KLIPSCH

Grazie per I'acquisto di quosti altoparanti Klipsch. Una volta letto questo manuale e collegato l'impianto, potrete provare i risultati di altre 55 anni di tecniche avanzate e di ricerche e sviluppi di classe mondiale. Come tutti i prodotti Klipsch, quosti altoparanti sono basati sulla Tecnologia "con caricamento a tromba" sviluppata da Klipsch con il primo Klipschorn®, nel 1946, e perfezionata in tutti i prodotti successivi. Grazie alsystema a tromba gli altoparanti garantisco alla sensibilità, Bassa distorsione, risposta piatta in frequenza e ampia dispersione. Queste caratteristiche si traducono nelle qualita distinctive del suono Klipsch: potenza, dettagli e dinamica ineguagliati.

Vi preghiamo di compilare il modulo della garanzia allegato oppure on line sul sito www.klipsch.com.

Grazie ancora per la preferenza accordataci; gli altoparlanti Klipsch daranno vita ai vostri dischi e film per anni e anni.

GRIGLIA

L'altoparlante può essere utilizzato con o sono griglia. Questa aderisce magneticamente; si cui rimuoverla facilemente tirandola in avanti, nelle per riposizionarla basta allinearne i bordi a quelli della cassa dell'altoparlante.

COLLOCAZIONE

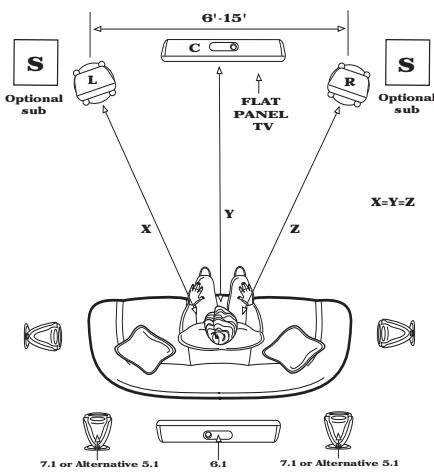

Gli altoparlanti Reference RVX sono stati progettati in modo da offrir le massima flessibilità e funzionano bene in svariate configurazioni. La figura 1 illustra una configurazione tipica di unsystema home theater, nella quale l'altoparlante del canale centrale (RVX-42) è collocato sopra il tevisore, gli altoparlanti anteriorsinisto e destdro (RVX-42 o RVX-54) sono disposti a bianco dello schermo, altruidelaltoparlanti (RSX-4 or RSX-5) sono situati ai latidella arida ascolto come surround principali e una terza coppié è dispossta dietro, per il canale posteriori surround in unsystema a 7.1 canali (Dolby Digital EX o DTS-ES). Seguono dei suggerimenti specifici per la collocazione relativa a ciascauna funzione.

Figure 1

Altoparlante del canale centrale: centratelo direttamente sopra o sotto lo schermo. La base integrale consente di collocare l'altoparlante sopra il tevisore (o su uno scaffare direttamente sopra o sotto diesso) o fissato alla parete (vedere le istruzioni per il montaggio a parete). Idealmente, il diaframma frontale dell'altoparlante deve essere a filo con la parte frontale dello schermo. Per ulteriori informazioni vedere la sezione sulla regolazione della base

Altoparlanti anteriorsinistroedestro:devonoessereapprossimativamenteallineatiallo schemo ed equidistanti daesso.

La distanza dallo schermo non è essenzie,anche se una separazione notevole tende ad augmentare la spazioso del suono. Evitate che l'uno o l'alto altoparlante si trovi a meno di 60 centimetri di distanza da una parete laterale e se gli altoparlanti sono collocati su scaffali o in un mobile, disponeteli in modo che le loro parti frontali siano almeno a filo con la parte frontale del mobile. Metteteli al livello degli orecchi degli ascollatori seduti se ciò è fattibile.

Altoparlanti surround sinistro e destro: gli altoparlanti RVX sono stati progettati in modo da adattarsi, sua acusticamente che estetricamente, alla linea di satelliti Klipsch Reference.

Consultate il rivenditore Klipsch per individuare il modello di satellite Reference adatto.

Il punto migliorie in cui disporre allot parlanti utilizzati come allot parlanti surround è sulle pareti o contro di esse, ai lati dell'area di ascolto, da una posizione adiacente a quella di ascolto, sino a circa 20 gradi diaetro diessa. Collocatei sopra il livello degli orecchi degli ascoltatori seduti (a un'altezza di circa 1,5 - 2,1 metri) ma non metteteli contro il soffitto.

Orientateli in linea retta atraverso la stanza o indietro leggermente verso la parete posteriore per ottener un suono più diffuso, oppure verso la posizione di ascolto per ottener un suono più diretto.

Poiché il design dei satelliti modello Reference consente grande flessibilità, si sono seguire buoni risultatianche con configurazioni che si discostano notevolmente da quella ideale.

Altoparlanti posteriori surround: se l'impiano supporta ilsystema Dolby Digital EX, il THX Surround EX o il DTS-ES a 7.1 o 6.1 canali, potete collocare uno o due altoparlanti diaetro l'area di ascolto perché funzionino come altoparlanti posteriori surround. Cosi come per gli altoparlanti surround sinistro e destro, la posizione ottimale è sopra il livello degli orecchi degli ascoltatori seduti. Se userete un solo altoparlante surround posteriore, centratelo diaestro l'area di ascolto; se ne userete due, disponeteli abbastanza vicini fra di loro. Con quello tipo di impianto, i regolari altoparlanti surround sinistro e destro vanno disposti in modo che siano adiacenti all'area di ascolto anziche leggermente diaestro diessa.

REGOLAZIONE DELLA BASE E MONTAGGIO A PARETE

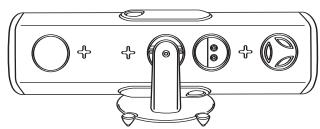

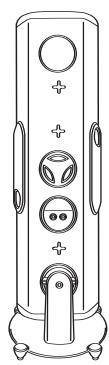

Gli alltoparanti RVX-42 sono fissati alla base mediante una vite che consente di orientarli sulla verticalmente – la posizione nella quale vengono spediti, per la collocazione su uno scaffale – che orizzontalmente, ossia nella posizione tipica per l'utilizzo come canale centrale. Per regolare la posizione della base, togliete dalla parte posteriori dell'altoparanti la chiave inserta sulla vite ed estraete quest's ultima dalla base. Spostate la base sul punto di fissaggio centrale e poi riposizione la chiave nell'apertura in cui era inserta in precedenza la vite (vedi Figura 2).

Figure 2

Poteteancheutilizzareunsostegno dapareoteosoffitto,opzionale,che sidaattaagli inserti da 3 / 8 - 16 (filettatura americana) in dotazione.

Vi preghiamo di rivolgervi al rivenditore Klipsch per determinare il modello adatto.

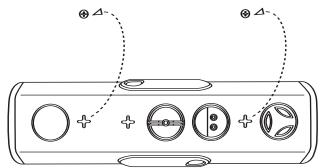

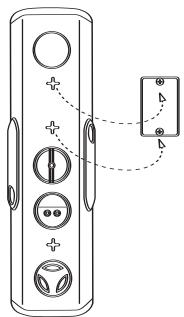

Per installare l'altoparlante RVX-42 seguite queste istruzioni:

1. Posizione sulla parete, nel punto prescelto, la dima con livella a bolla in dotazione.
2. Contrassegnate la posizione per le viti, secondo il modello che dovete installare.
3. Inserite viti a testa tronco-conica n. 8 da legno per almeno 5 centimetri in un montante di legno o in tasselli per cartongesso di portata adatta. Lasciate sporgere le teste delle viti di circa 0,64~cm (1/4 in) alla parete e regolate se necessario quando appendete l'altoparlante.
4. Attaccate alla parte posteriore dell'altoparlante gli elementi in gomma autoadesivi in dotazione.
5. Collegate il cavo dell'altoparlante ai terminali di quest'stimo. Vedere la sezione "Mantenimento della polarità tra altoparlanti e amplificatore".
6. Agganciate i fori sull'altoparlante alle teste delle viti sporgenti alla parete. Regolate la distanza di cui sporgono le teste delle viti in modo che la base aderisca bene alla parete. Non serrateccessivamente le viti.
7. Regolate con precisione l'angolo dell'altoparlante se utilizzate un sostegno da parete opzionale che si adattaagli inserti da 3 / 8 - 16 in dotazione.

CONNECTIONI

Nota bene: per ottenere una Buona qualità del suono, è essenziale collegare correttamente gli alltoparanti all'amplificatore o al ricevitore. Seguite scrupolosamente queste istruzioni. Connessioni inadeguate possono causare un malfunzionamento dell'amplificatore o andere danneggiarlo.

Gli altoparlanti Klipsch serie Reference sono cablati internamente mediane conduttori di rame di grande purezza di vari diametri, selezionati accuratamente e attorcigliati in modo da assicurare una propaganda ottimale del segnale a tutte le frequenze. Potrete ottenere i migliorori risultati dagli altoparlanti se li collegate all' amplificatore o al ricevitore con cavi di qualita simile, reperibili presso il rivenditore. Vi suggeriamo di adoperare cavi di rame in trefoli, con diametro uguale o maggiore di 1,29 mm (misura americana AWG uguale o minore di 18). Usate cavi di diametro maggiore per i percorsi più lunghi, in modo da ridurre l'attenzione del segnale dell' amplificatore causata alla resistenza dei cavi.

TIPI DL CONNETTORE

Conduitori nudi — Staccate i due cavi l'uno dall'altro per circa 2,5 centimetri e asportate l'isolante per circa un quarto di questa lunghezza dall'estremita di ciacuno (l'operazione risulta più facile usingando una pinza spellafili, ma si può utilizzare un normale temperino multiuso per tagliare l'isolante lungo il diametro sino al conduitto nudo). Attorcigliate bene insieme i trefoli di ciascun conduitto. Allentate i dadi su una copbia di terminali cilindrici fino a esporre i fori praticati su diibi e inserte i conduitori nei fori. Serrate bene i dadi a mano. Accertatevi che nessun trefolo di un conduitto tocchi il terminale cilindrico a cui è connesso l'alto conduitto o i trefoli di quest'ultimo. La mancata osservanza di esta precauzione può causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

Pin — Molti tipi di cavi da altoparlante preassemblati sono terminati con spinotti metallici (pin). Allentate i dadi di una coppi di terminali cilindrici sono e sperre i fori praticati su di essi e inflate i pin nei fori. Serrate bene i dadi a mano; non serrateccessivamente. Accertate che nessun pin di un cavto tocchi il terminale cilindrico a cui è connesso l'alto cavo o il pin di quost'ultimo. La mancata osservanza di questa precauzione può causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

Terminali a forcella — Alcuni tipi di cavi da altoparlante hanno terminali a forcella. Allentate i dadi di una coppiia di terminali cilindrici e inserte su quosti i terminali a forcella. Serrate i dadi a mano e verificate che i terminali a forcella rimanganato bloccati.

Accertatevi che nessun terminale a forcella di un cavo tocchi il terminale cilindrico a cui è connesso l'altro cavo o il terminale a forcella di quest'ultimo. La mancata osservanza di但这a precauzione può causare un malfunzionamento dell'amplificatore oanche danneggiarlo.

SONO DISPONIBILI ALTRI TIPI DI CONNETTORI SPECIALI PER FACILITARE IL COLLEGAMENTO DEGLI ALTOPARLANTI. PER SUGGERIMENTI E ULTERIORI INFORMAZIONI RIVOLGETEVI AL RIVENDITORE KLIPSCH.

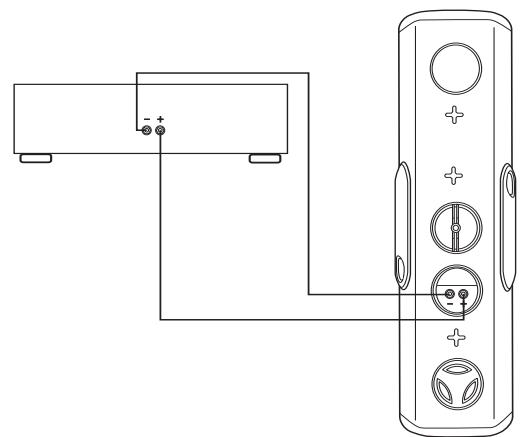

MANTENIMENTO DELLA POLARITA TRA ALTOPARLANTI E AMPLIFICATORE

Uno degli aspetti più importanti, per quanto riguarda il collegamento degli altoparlanti, è mantenerli alla stessa polarità, ossia in fase. Lo sfasamento può infatti causare una degradazione dei bassi e della distribuzione del suono.

Il metodo più facile per assicurarsi che gli altoparlanti siano cablate in fase consiste nel collegare sempre i terminali di uscita positivo e negativo dell' amplificatore o del ricevitore ai terminali di ingresso corrispondenti degli altoparlanti: positivo (^+ + , colore rosso) con positivo e negativo (^ , colore nero) con negativo (vedi Figura 3).

La maggior parte dei cavi da altoparlante pre-terminati hanno connettori colorati per facilitare il giusto collegamento tra ingressi euscite. Se i connettori che intendete useare non sono codificati a colori o se costruirete voi stessi i cavi utilizzando coppie di cavi a due conduttori, controllate i segni di identificazione sull'isolante dei due conduttori; in genere su uno di dati c'e un codice stampato, una striscia o una nervatura.

IMPOSTAZIONI PER LA GESTIONE DEL BASSI E REGOLAZIONE DEL SUBWOOFER

I processori, gli amplificatori e i ricevitori surround digitali utilizzano unsystema detto "gestione dei bassi" per assicurare che le basse frequenze sui vari canali siano trasmemse agli altoparlanti in grado di riproduire bene e nonagli altoparlanti più piccoli, che non possono riproduire adeguatamente. I satelliti Reference richiedono un subwoofer (o grande altoparlanti anteriorsinistro e destro) per riproduire i bassi estremi. Impostate tutti i canali collegati ai satelliti Reference su "Small" dall'apposto menu disponibile sul ricevitore o sul processore. Se i bassi vengono riprodotti da grande altoparlanti anteriors, impostate i canali che pilotano i loro ingressi su "Large". E se adoperate un subwoofer, impostatelo su "On" o "Yes".

Figure 3

La maggior parte dei circuiti per la gestione dei bassi impiegano una frequenza di crossover di 80 o 100Hz , adeguata per il limite inferiore dei satelliti Reference. Se l'impianto lo consente, vi suggeriamo di cominciare con 90 o 100Hz . E se il subwoofer non è collegato a un'uscita dedicata, cominciate regolandone la frequenza di crossover interna su circa 90 o 100Hz .

CURA E PULIZIA

Per pulire gli alltoparanti alla spolverarli di tanto in tanto. Non applicate mai abrasivi o detergenti forti o a base di solvente. Potete pulire le griglie con l'accessorio a spazzola di un aspirapolvere.

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso.Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
