MANUALE UTENTE XF81408DG NEW POL

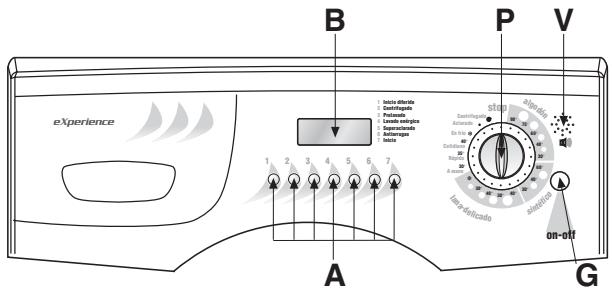

FUNZIONI PRINCIPALI DELLA LAVATRICE
A Pulsanti funzioni opzionali
B Display
G Pulsante accensione
P Manopola programmi et temperature
V Altoparlante
UTILIZZO DALLA LAVATRICE
Ciclo di lavaggio:
(seguendo este operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)
- Apire l'oblo
- Caricare la biancheria nel cestello e richiudere accuratamente l'oblo
Attenzione: E' vietato sovraccaricare la lavatrice. E'sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.
- Versare nelle rispettive vaschette il detersivo in polvere poco schiumogeno e l'ammorbidente per lavatrici automatiche (vedi capitolo "USO DEI DETERSIVI")
- Chiudere lo scomparto detersivi, facendo attenzione che non venga molto durante il funzionamento della lavatrice, perché l'acqua potrebbe
fluoriscire.
- Premere il pulsante di accensione (G)
- Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "LABELLE PROGRAMMI"), quindi premere il pulsante partenza (7) e il ciclo avrà inizio.
N.B impostando la manopola, automaticamente sul display comparirà la durata in minuti del ciclo scelto,e il symbolo corrispondente alla fase in cui avrì inizio il lavaggio. Al termine del programma la scritta “END” apparirà' sul display
- Scegliere la velocità di centrifuga desiderata premendo il pulsante
(2) (vedi "CENTRIFUGA VARIABILE").
- Selezionare i pulsanti (A) con le funzioni da utilizzato (vedi "FUNZIONE OPZIONALI"). I pulsanti premuti si accenderanno.
- Premere se desiderato il pulsante (1) (vedi "RITARDATORE DI PARTENZA").
- Premere il pulsante (7) per iniziare il ciclo di lavaggio (vedi "PULSANTE PARTENZA").
- Al terme del lavaggio, premere il pulsante di accensione (G) per spegnere la lavatrice.
- Aprire l'oblò e togliere la biancheria.
- Con le mani asciutte staccare la presa della lavatrice alla rete.
- Chiudere il rubinetto di alimentazione dell'acqua.
PULSANTE ON/OFF:
Premere il pulsante per accendere la macchina. Il display si accendera e appariranno tre linee lampeggianti se la
manopola è sulla posizione "0" (altrimenti appariranno la durata e le funzioni del programma selezionato).
CENTRIFUGA VARIABILE:
VOCE: Sin centrifugado
- Valori diversi a seconda del modello
La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma. Per variate la centrifuga basta semplicamente preme il pulsante (2) fino al raggiungimento del valore desiderato (fig.1); se si desidera escludere la centrifuga premere il pulsante fin tanto che sul display rimaranno il symbolo della centrifuga stesso e la scritta "00" (fig.2).
N.B. la velocità massima di centrifuga varia a seconda del modello ed è quella segnalata sul display della macchina. La velocità di centrifuga massima selezionabile per agli programma, è
quella che automaticamente si accenderà al momento della selezione del programma prescetu. Controllo antisbilanciamento del carico in centrifuga:
Questa lavatrice è dotata di uno specialeistema di controllo elettronico per il correto bilanciamento del carico. Il sistema, prima di agli centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme POSSIBILE. In caso di distribuzione irregularole della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.
"El programa ha finalizzato" + beep beep
Dal display, è possible verificare lo stato di avanzamento del programma prescelto. Al termine del ciclo di lavaggio, tutti i symboli si spegnerranno e apparirà la scritta END.
La macchina sta esuguendo il prelavaggio o il lavaggio principale
La machina sta esuguendo i risciacqui
La macchina sta esuguendo la centrifuga
DISPLAY E DURATA DEL CICLO DI LAVAGGIO:
Adgni programma selezionato tramite la manopola (P), apparirà sul display la velocità di centrifuga corrispondente, la fase di lavaggio e il tempo della durata del ciclo; tale tempo diminuirà sino ad arrivare a zero a programma terminato, a questo punto la scritta "END" comparirà sul display. A questo punto, sare possibile estrarre la biancheria.
N.B. Nei programmi "Cotone",la durata del ciclo di lavaggio individata inizialmente dal
display, è puramenteindicativa, in quanto poù essereinfluenzata da diversi fattori come: temperatura e pressione di ingresso dell'acqua e quantità di biancheria caricata nel cestello.
Durante il lavaggio l'electronica della macchina modificHERa automaticamente il tempo necessario per il ciclo impostato in base a quosti fatti, ottenendo così la miglior performance con il minor tempo.
RITARDATORE DI PARTENZA:
VOCE: El programa se inicia al cabo de : 1 hora 2 horas, 3 horas, 4 , 5, 6, 7 ,8, 9, 10, 11,12,13,14, 15,16 horas * Valori diversi a seconda del modello
La macchina è dotata di una funzione che permette di ridardare il lavaggio fino ad un massimo di 16 ore, ad agli pressione del pulsante (1) sul display appariranno le ore da 1...a 16 che bisogna attendere prima che la macchina inizi il ciclo di lavaggio (es. H.3 sta ad indicate che il ciclo di lavaggio partirà fra
tre ore).Dopo aver premuto il tasto (7) la lavatrice dopo aver atteso il numero delle ore impostato, inizIERa automaticamente il ciclo di lavaggio.
PULSANTE PARTENZA:
Dopo ave effettuato tutte le operazioni descritte nei punti da 1 a 10 del paragrafo "CICLO DI LAVAGGIO" premendo quello pulsante la lavabiancheria inizia il ciclo di
lavaggio.
Una volta premuto si accenderà dopo circa 2-3 secondi, adindicare che il programma è iniziato.
La funzione di stop è quella di resettare la lavabiancheria.
Se per qualsiasi motivo durante un ciclo di lavaggio si considerasse variarlo, o si decide se in un secondo momento di aggiungere altre biancheria all'interno della macchina, basta semplicitamente posizionare la manopola del programmatore nella posizione di "STOP" (3 linee lampeggeranno sul display), il pulsante "START" si spegne, quando reimpostare la manopola sul nuovo programma desiderato
e premere il pulsante "START".
Attenzione!! si consiglia di utilizzare但这a funzione solo se strettamente necessario e sostanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter aprire l'oblò dopo un reset,bisogna attendere 2 minuti per il suo sbloccaggio.
FUNZIONE OPZIONALI
Se uno dei pulsanti sotto riportati viene selezionato si illuminerà. Mention se vi accorgete che lo avete selezionato per erre o avete cambiato idea, per togliere l'opzione, ripremerlo nuovamente.
PRELAVAGGIO:
VOCE: Prelavado
Premendo quello pulsante, si ottiene un prelavaggio corto con una temperatura massima di 40^ per una durata di circa 10 minuti. Tale funzione cui sono essere usata soltanto sui programmi "COTONE, SINTETICI e
GIORNALIERO" il pulsante (3) si accende. NB: Premendo quello pulsante per 3" si disattiva/attiva la funzione voce
Premendo quello pulsante, la macchina effettuerà un lavaggio alla temperatura impostata ma con maggior tempo. Il pulsante
è attivo sui programmi "COTONE " e "SINTETIC".
RISCIACQUO SUPPLEMENTARE:
VOCE: Superclarado
La lavabiancheria è stata costruita in modo che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si
notassero eventuali residui di detersivo a fine ciclo, premendo quello pulsante la macchina effettuerà un risciacquo aggiuntivo.
ANTIPIEGA:
Antiarrugas
Premendo questo pulsante, al termine del ciclo di lavaggio i panni all'interno della lavabiancheria continuano a girare per altri trenta minuti riducendone la squalcitura. Con esta funzione la centrifuga di esercizio è di 800 giri. La funzione non è attiva sul programma "LANA"
N. B. L'uso delle funzioni optionali sono vincolate al tipo di programma prescelto, per cui se la funzione non è consentita dal programma non sare possibile abilitare il pulsante (vedi TABLELA PROGRAMMI).
Prelay.
3
Lav. Energico
4
5
Risc. supp.
Antipiega
6
LABELLA PROGRAMMI
| MANOPOLA PROGRAMMI | TEMPERATURE D'ESERCIZIO | ETICHET-TATURE | TIPI DI TESSUTO | Comparti detersivo | PULSANTI ABILITATI |
| Prelavag-gio | Lavaggio Energico | Risciacquo Supplementare | Antipiega |
| Algodon 90°para blanco muy suco | COTONE | 90° | 90 | Tessuti bianchi in cotone molto sporchi, con macchie ancche di natura organica. | 21 | ● | ● | ● | ● |
| Algodon 75°para blanco normal | COTONE | 75° | 75 | Per lenzuola,camicie, tovaglie, ascugamani in tessuti resistenti molto sporchi | 21 | ● | ● | ● | ● |
| Algodon 60°para colores resistentes | COTONE * | 60° | 60 | Per camicie, tovaglie, ascugamani in tessuti resistenti sporco normale | 21 | ● | ● | ● | ● |
| Algodon 40°para colores delicados | COTONE | 40° | 40 | Tessuti bianchi e colorati resistenti molto sporchi | 21 | ● | ● | ● | ● |
| Algodon 30°para lavado economico | COTONE | 30° | 30 | Tessuti con colori delicati biancheria leggermente sporca | 21 | ● | ● | ● | ● |
| Sintético 60°para cargas mixtas | SINTETICI | 60° | 60 | Tessuti sinteti con colori resistenti molto sporchi | 21 | ● | ● | ● | ● |
| Sintético 40°para blancos resistentes | SINTETICI | 40° | 40 | Tessuti sinteti con colori delicati poco sporchi | 21 | ● | ● | ● | ● |
LABELLE PROGRAMMI
| MANOPOLA
PROGRAMMI | TEMPERATURE
D'ESERCIZIO | ETICHET-
TATURE | TIPI DI TESSUTO | Comparti
deterviso | PULSANTI ABLITATI |
| Prelavag-
gio | Lavaggio
Energico | Risciacquo
Supplementare | Antipiega |
| Sintético 30°
para coloresi
delicados | SINTETICI | 30° | 30° | Tessuti sintetici con colori
delicati poco sporchi | 211 | ● | ● | ● | ● |
| Delicado 40°
para cortinas | DELICATI | 40° | 40° | Tessuti in cotone delicato,
viscosa e misti delicati | 211 | ○ | ○ | ○ | ● |
| Delicado 30°
para
poliester | DELICATI | 30° | 30° | Tessuti in cotone delicato,
viscosa e misti delicati | 211 | ○ | ○ | ○ | ● |
| Lavado lana
40° | LANA
★★★ | 40° | | Tessuti in lana lavabili
in lavatrice | 211 | ○ | ○ | ○ | ○ |
| Lavado seda
30° | SETA | 30° | 30° | Tessuti in lana e seta lavabili
in lavatrice | 211 | ○ | ○ | ○ | ○ |
| Lavado frio
para tejiados
delicados | SETA | FREDDO | — | Tessuti in lana e seta lavabili
in lavatrice | 211 | ○ | ○ | ○ | ○ |
| Lavado a
mano 30° | LAVAGGIO
A MANO | 30° | | Tessuti lavabili a mano | 211 | ○ | ○ | ○ | ○ |
| Rapidò 35° | LAVAGGIO
RAPIDO | 35° | 35° | Tessuti in cotone delicato,
viscosa e misti delicati poco
sporchii | 211 | ○ | ○ | ○ | ○ |
| Diario 40° | LAVAGGIO
GIORNALIERO | 40° | 40° | Tessuti in cotone delicato,
colorati delicati
leggermente sporchi | 211 | ● | ○ | ● | ● |
| Lavado frio | LAVAGGIO A
FREDDO | FREDDO | — | Tessuti delicati | 211 | ○ | ○ | ● | ● |
| Aclarados | RISCIACQUI | — | — | Per risciacquare
e rinfrescare la biancheria | 211 | ○ | ○ | ● | ○ |
| Vaciado y
centrifugado | SCARICO
CENTRIFUGA | — | — | Scarico e centrifuga finale | 211 | ○ | ○ | ○ | ● |
FUNZIONE ABILITATA FUNZIONE NON ABILITATA OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO
*Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456
**Programma di riferimento per la pura lana vergine
TECOLOGIA "EASY LOGIC"
La lavatrice elettronica, è dotata di un sistema "EASY LOGIC" che riconisce automaticamente la quantità di panni inserti, regolando di conseguenza i litri di acqua da utilizzare e diminuendo in proportione il tempo di lavaggio, ottenendo così, un risparmio di acqua, di tempo
e di energia. Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuira nella proportione di 2 litri per agli Kg in
meno di biancheria. Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti. N.B. La funzione "EASY LOGIC" è attiva solo sui programmi cotone.
CARATTERISTICHE TECNICHE
| MODELLO → | XF81208DG | XF81408DG | XF71207DG | XF71407DG |
| Dimensioni: | Larghezza cm.: | 59.5 | 59.5 | 59.5 | 59.5 |
| Altezza cm.: | 85.0 | 85.0 | 85.0 | 85.0 |
| Profondità cm.: | 57.0 | 57.0 | 55.0 | 55.0 |
| Carico massimo consigliato durante il lavaggio: | | 8 Kg | 8 Kg | 7 Kg | 7 Kg |
| 4 Kg | 4 Kg | 3,5 Kg | 3,5 Kg |
| 2 Kg | 2 Kg | 1,5 Kg | 1,5 Kg |
| Centrifuga max: (rpm) | 1200 | 1400 | 1200 | 1400 |
| Pressione dell'accua | min. 0,05 MPa - max. 1 MPa |
| Potenza max assorbita/ Collegamento elettrico | vedi targhetta caratteristiche |
