MANUALE UTENTE XF71407DG NEW POL

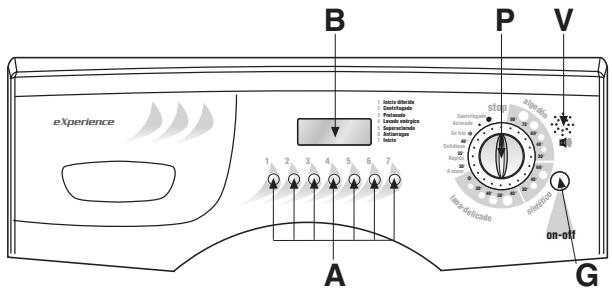

FUNZIONI PRINCIPALI DELLA LAVATRICE

A Pulsanti funzioni opzionali
B Display
G Pulsante accensione
P Manopola programmi et temperature
V Altoparlante

UTILIZZO DALLA LAVATRICE

Ciclo di lavaggio:

(seguendo este operazioni la lavatrice eseguirà il ciclo di lavaggio impostato)

1. Apire l'oblo
2. Caricare la biancheria nel cestello e richiudere accuratamente l'oblo

Attenzione: E' vietato sovraccaricare la lavatrice. E'sconsigliato il lavaggio di capi che assorbono una grande quantità di acqua, per es. tappeti.

1. Versare nelle rispettive vaschette il detersivo in polvere poco schiumogeno e l'ammorbidente per lavatrici automatiche (vedi capitolo "USO DEI DETERSIVI")
2. Chiudere lo scomparto detersivi, facendo attenzione che non venga molto durante il funzionamento della lavatrice, perché l'acqua potrebbe

fuoriuscire.

1. Premere il pulsante di accensione (G)
2. Ruotare la manopola programmatore (P) scegliendo il programma e la temperature desiderata in accordo con il tipo di tessuto da lavare (vedi: "LABELLE PROGRAMMI"), quindi premere il pulsante partenza (7) e il ciclo avrà inizio.

N.B impostando la manopola, automaticamente sul display comparirà la durata in minuti del ciclo scelto,e il symbolo corrispondente alla fase in cui avrì inizio il lavaggio. Al termine del programma la scritta “END” apparirà' sul display

1. Scegliere la velocità di centrifuga desiderata premendo il pulsante

(2) (vedi "CENTRIFUGA VARIABILE").

1. Selezionare i pulsanti (A) con le funzioni dautilizzare (vedi "FUNZIONE OPZIONALI"). I pulsanti premuti si accenderanno.
2. Premere se desiderato il pulsante (1) (vedi "RITARDATORE DI PARTENZA").
3. Premere il pulsante (7) per iniziare il ciclo di lavaggio (vedi "PULSANTE PARTENZA").
4. Al terme del lavaggio, premere il pulsante di accensione (G) per spegnere la lavatrice.
5. Aprire l'oblo e togliere la biancheria.
6. Con le mani asciutte staccare la presa della lavatrice alla rete.
7. Chiudere il rubinetto di alimentazione dell'acqua.

PULSANTE ON/OFF:

Premere il pulsante per accendere la macchina. Il display si accendera e appariranno tre linee lampeggianti se la

manopola è sulla posizione "0" (altrimenti appariranno la durata e le funzioni del programma selezionato).

CENTRIFUGA VARIABILE:

VOCE: Sin centrifugado

• Valori diversi a seconda del modello

La macchina dispone di una ampia scelta di centrifughe che possono essere selezionate prima dell'avvio del programma. Per variate la centrifuga basta simplicamente premere il pulsante (2) fino al raggiungimento del valore desiderato (fig.1); se si desidera escludere la centrifuga premere il pulsante fin tanto che sul display rimaranno il symbolo della centrifuga stesso e la scritta "00" (fig.2).

N.B. la velocità massima di centrifuga varia a seconda del modello ed è quella segnalata sul display della macchina. La velocità di centrifuga massima selezionabile per agli programma, è

quella che automaticamente si accenderà al momento della selezione del programma prescetu. Controllo antisbilanciamento del carico in centrifuga:

Questa lavatrice è dotata di uno specialeistema di controllo elettronico per il correto bilanciamento del carico. Il sistema, prima di agli centrifuga, fa in modo che i panni si dispongano nel cestello, nel modo più uniforme POSSIBLE. In caso di distribuzione irregularole della biancheria, per motivi di sicurezza, la velocità di centrifugazione finale verrà ridotta e in casi di alto sbilanciamento del carico, non verrà effettuata.

"El programa ha finalizzato" + beep beep

Dal display, è possible verificare lo stato di avanzamento del programma prescelto. Al termine del ciclo di lavaggio, tutti i symboli si spegnerranno e apparirà la scritta END.

La macchina sta esuguendo il prelavaggio o il lavaggio principale

La machina sta esuguendo i risciacqui
La macchina sta esuguendo la centrifuga

DISPLAY E DURATA DEL CICLO DI LAVAGGIO:

Adgni programma selezionato tramite la manopola (P), apparirà sul display la velocità di centrifuga corrispondente, la fase di lavaggio e il tempo della durata del ciclo; tale tempo diminuirà sino ad arrivare a zero a programma terminato, a questo punto la scritta "END" comparirà sul display. A quello punto, sare possibile estrarre la biancheria.

N.B. Nei programmi "Cotone",la durata del ciclo di lavaggio individata inizialmente dal

display, è puramenteindicativa, in quanto poù essereinfluenzata da diversi fattori come: temperatura e pressione di ingresso dell'acqua e quantità di biancheria caricata nel cestello.

Durante il lavaggio l'electronica della macchina modificHERa automaticamente il tempo necessario per il ciclo impostato in base a quosti fatti, ottenendo così la miglior performance con il minor tempo.

RITARDATORE DI PARTENZA:

VOCE: El programa se inicia al cabo de : 1 hora 2 horas, 3 horas, 4 , 5, 6, 7 ,8, 9, 10, 11,12,13,14, 15,16 horas * Valori diversi a seconda del modello

La macchina è dotata di una funzione che permette di ridardare il lavaggio fino ad un massimo di 16 ore, ad agli pressione del pulsante (1) sul display appariranno le ore da 1...a 16 che bisogna attendere prima che la macchina inizi il ciclo di lavaggio (es. H.3 sta ad indicate che il ciclo di lavaggio partirà fra

tre ore).Dopo aver premuto il tasto (7) la lavatrice dopo aver atteso il numero delle ore impostato, inizIERa automaticamente il ciclo di lavaggio.

PULSANTE PARTENZA:

Dopo ave effettuato tutte le operazioni descripte nei punti da 1 a 10 del paragrafo "CICLO DI LAVAGGIO" premendo quello pulsante la lavabiancheria inizia il ciclo di

lavaggio.

Una volta premuto si accenderà dopo circa 2-3 secondi, adindicare che il programma è iniziato.

La funzione di stop è quella di resettare la lavabiancheria.

Se per qualsiasi motivo durante un ciclo di lavaggio si considerasse variarlo, o si decide se in un secondo momento di aggiungere altre biancheria all'interno della macchina, basta semplicitamente posizionare la manopola del programmatore nella posizione di "STOP" (3 linee lampeggeranno sul display), il pulsante "START" si spegne, quando reimpostare la manopola sul nuovo programma desiderato

e premere il pulsante "START".

Attenzione!! si consiglia di utilizzare但这a funzione solo se strettamente necessario e sostanto se il programma da resettare è iniziato da non più di 3 minuti. Prima di poter aprire l'oblò dopo un reset, bisogna attendere 2 minuti per il suo sbloccaggio.

FUNZIONE OPZIONALI

Se uno dei pulsanti sotto riportati viene selezionato si illuminerà. Mention se vi accorgete che lo avete selezionato per erre o avete cambiato idea, per togliere l'opzione, ripremerlo nuovamente.

PRELAVAGGIO:

VOCE: Prelavado

Premendo quello pulsante, si ottiene un prelavaggio corto con una temperatura massima di 40^ per una durata di circa 10 minuti. Tale funzione cui sono essere usata soltanto sui programmi "COTONE, SINTETICI e

GIORNALIERO" il pulsante (3) si accende. NB: Premendo quello pulsante per 3" si disattiva/attiva la funzione voce

Premendo quello pulsante, la macchina effettuerà un lavaggio alla temperatura impostata ma con maggior tempo. Il pulsante

è attivo sui programmi "COTONE " e "SINTETIC".

RISCIACQUO SUPPLEMENTARE:

VOCE: Superclarado

La lavabiancheria è stata costruita in modo che il consumo d'acqua sia ridotto al minimo. Per zone con acqua molto dolce, o nel caso si

notassero eventuali residui di detersivo a fine ciclo, premendo quello pulsante la macchina effettuerà un risciacquo aggiuntivo.

ANTIPIEGA:

Antiarrugas

Premendo questo pulsante, al termine del ciclo di lavaggio i panni all'interno della lavabiancheria continuano a girare per altri trenta minuti riducendone la squalcitura. Con esta funzione la centrifuga di esercizio è di 800 giri. La funzione non è attiva sul programma "LANA"

N. B. L'uso delle funzioni optionali sono vincolate al tipo di programma prescelto, per cui se la funzione non è consentita dal programma non sare possibile abilitare il pulsante (vedi TABLELA PROGRAMMI).

Prelay.

3

Lav. Energico

4

5

Risc. supp.

Antipiega

6

LABELLA PROGRAMMI

	MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET-TATURE	TIPI DI TESSUTO	Comparti detersivo	PULSANTI ABILITATI
						Prelavag-gio	Lavaggio Energico	Risciacquo Supplementare	Antipiega
Algodon 90°para blanco muy sueio	COTONE	90°	90	Tessuti bianchi in cotone molto sporchi, con macchie ancche di natura organica.	21	●	●	●	●
Algodon 75°para blanco normal	COTONE	75°	75	Per lenzuola,camicie, tovaglie, ascugamani in tessuti resistenti molto sporchi	21	●	●	●	●
Algodon 60°para colores resistentes	COTONE *	60°	60	Per camicie, tovaglie, ascugamani in tessuti resistenti sporco normale	21	●	●	●	●
Algodon 40°para colores delicados	COTONE	40°	40	Tessuti bianchi e colorati resistenti molto sporchi	21	●	●	●	●
Algodon 30°para lavado economico	COTONE	30°	30	Tessuti con colori delicati biancheria leggermente sporca	21	●	●	●	●
Sintético 60°para cargas mixtas	SINTETICI	60°	60	Tessuti sinteti con colori resistenti molto sporchi	21	●	●	●	●
Sintético 40°para blancos resistentes	SINTETICI	40°	40	Tessuti sinteti con colori delicati poco sporchi	21	●	●	●	●

LABELLE PROGRAMMI

	MANOPOLA PROGRAMMI	TEMPERATURE D'ESERCIZIO	ETICHET- TATURE	TIPI DI TESSUTO	Comparti deterviso	PULSANTI ABLITATI
						Prelavag- gio	Lavaggio Energico	Risciacquo Supplementare	Antipiega
Sintético 30° para coloresi delicados	SINTETICI	30°	30°	Tessuti sintetici con colori delicati poco sporchi	211	●	●	●	●
Delicado 40° para cortinas	DELICATI	40°	40°	Tessuti in cotone delicato, viscosa e misti delicati	211	○	○	○	●
Delicado 30° para poliester	DELICATI	30°	30°	Tessuti in cotone delicato, viscosa e misti delicati	211	○	○	○	●
Lavado lana 40°	LANA ★★★	40°		Tessuti in lana lavabili in lavatrice	211	○	○	○	○
Lavado seda 30°	SETA	30°	30°	Tessuti in lana e seta lavabili in lavatrice	211	○	○	○	○
Lavado frio para tejiados delicados	SETA	FREDDO	—	Tessuti in lana e seta lavabili in lavatrice	211	○	○	○	○
Lavado a mano 30°	LAVAGGIO A MANO	30°		Tessuti lavabili a mano	211	○	○	○	○
Rapidò 35°	LAVAGGIO RAPIDO	35°	35°	Tessuti in cotone delicato, viscosa e misti delicati poco sporchii	211	○	○	○	○
Diario 40°	LAVAGGIO GIORNALIERO	40°	40°	Tessuti in cotone delicato, colorati delicati leggermente sporchi	211	●	○	●	●
Lavado frio	LAVAGGIO A FREDDO	FREDDO	—	Tessuti delicati	211	○	○	●	●
Aclarados	RISCIACQUI	—	—	Per risciacquare e rinfrescare la biancheria	211	○	○	●	○
Vaciado y centrifugado	SCARICO CENTRIFUGA	—	—	Scarico e centrifuga finale	211	○	○	○	●

FUNZIONE ABILITATA FUNZIONE NON ABILITATA OPZIONALE CON IL PULSANTE PRELAVAGGIO PREMUTO
Programma di riferimento per la classificazione energetica, in accordo con la norma EN 60456
**Programma di riferimento per la pura lana vergine

TECOLOGIA "EASY LOGIC"

La lavatrice elettronica, è dotata di un sistema "EASY LOGIC" che riconosce automaticamente la quantità di panni inserti, regolando di conseguenza i litri di acqua da utilizzare e diminuendo in proportione il tempo di lavaggio, ottengo così, un risparmio di acqua, di tempo

e di energia. Nel caso in cui la quantità dei panni da lavare sia inferiore al carico massimo consigliato (vedi tabella caratteristiche tecniche),la quantità di acqua utilizzata per il lavaggio diminuira nella proportione di 2 litri per agli Kg in

meno di biancheria. Nel caso di lavaggi a mezzo carico o inferiori, la macchina effettuerà automaticamente un risciacquo in meno rispetto a quelli previsti. N.B. La funzione "EASY LOGIC" è attiva solo sui programmi cotone.

CARATTERISTICHE TECNICHE

MODELLO →		XF81208DG	XF81408DG	XF71207DG	XF71407DG
Dimensioni:	Larghezza cm.:	59.5	59.5	59.5	59.5
	Altezza cm.:	85.0	85.0	85.0	85.0
	Profondità cm.:	57.0	57.0	55.0	55.0
Carico massimo consigliato durante il lavaggio:		8 Kg	8 Kg	7 Kg	7 Kg
		4 Kg	4 Kg	3,5 Kg	3,5 Kg
		2 Kg	2 Kg	1,5 Kg	1,5 Kg
Centrifuga max: (rpm)		1200	1400	1200	1400
Pressione dell'acqua		min. 0,05 MPa - max. 1 MPa
Potenza max assorbita/ Collegamento elettrico		vedi targhetta caratteristiche
