MANUALE UTENTE JB913R IROX

II Termoigrometro è alimentato da una batteria UM-4 o ‘AAA’ (1, 5V DC)

Seguire queste indicazioni per insertere o sostituire la batteria.

1. Togliere il coperchio del vano batteria seguito la direzione della freccia.
2. Inserire la batteria seguendo leindicazioni di polaritàmarcate sul fondo del vano.
3. Rimettere il coperchio del vano.

Nota: Dopo aver inserito o sostituito la batteria, l'unità ha bisogno di quale minuto per aggionare i dati della temperatura e dell'umidità. Sul display appeare prima il segmento intero e poi lalettura aggionata della temperatura e dell'umidità.

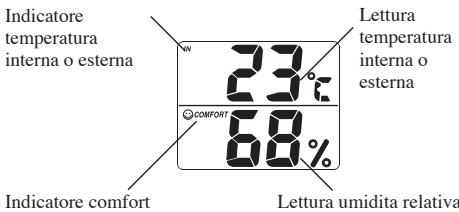

DISPLAYEFUNZIONI

FUNZIONAMENTO

Qesto Termoigrometro pou misurare/visualizzare la temperatura interna (a mezzo del sensore incorp.orato nell'unità) o la temperatura esterna (a mezzo del sensore incorp.orato nella sonda) e l'umidità relativa interna (l'umidità relativa misurata dal sensore incorp.orato nell'unità).
Può èsere regolato per visualizzare la temperatura interna/externa massima o minimà e l'umidità relativa interna registrata.

Nota:

Quando la temperatura esterna supra la gamma di misurazione, sul display lampeggiano i caratteri -50^(C) / - 58^(F) (al diattro di -50^ / 58^) oppure 70^(C) / 158^(F) (al di sopra di +70^ / + 158^)

Quando la temperatura interna supra la gamma di misurazione, i carateri numerici del display si affievoliscono (al di sotto di 0^ / +32^ ) o scompaiano dellutto (al di sopra di +50^ / +122^ ).

Il Termoigrometro continua a registrar i cambiamenti della temperatura interna/esterna massima o minima e l'umidità relativa sa che via in corso la visualizzazione della temperatura massima che minima attuate.

SELEZIONE DELLA VISUALIZAZIONE DELLA TEMPERATURA INTERNA O ESTERNA

L'unità pou visualizzare lalettura della temperatura interna o di quella esterna. Per cancellare visualizzazione tra interna e esterna premere il tasto [IN/OUT].

Nota:

L'indicatore 'IN' del display si riferisce alla temperatura interna,.
mente Iindicatore OUT'si riferisce alla temperatura esterna.

1. Togliete il cappuccio protettivo del sensore.
2. Inserte la spina esterna nella presa sensore e premete il pulsante per scegliere il display per esterni. L'indicatore "OUT" per esterno appeare sul display.

Premete una volta il pulsante [IN/OUT] per cancellare il display sulettura interna. Appare l'indicatore "IN". Potete togliere o mantenerile collegato il sensore esterno attaccato all'apparecchio.)

RICHIAMO/AZZERAMENTO DEI VALORI DI TEMPERATURA E UMIDITÀ MEMORIZZA TI

Il Termoigrometro registra automaticamente lagettura della temperatura massima/minima e dell'umidità relativa. Potete richiamare/azzerare le lecture nel modo seguente:

Massima	Tasto da premere	Visualizzazione
Temperatura/Umilità in corso		23°C68%
Richiamo temperatura massima/umilità	Premere una sola volta il tasto (MAX)	MAX 28°C MAX 78% (Visualizzazione dell'indicatore "MAX." della temperature massima e dell'umilità)
Azzerare temperatura massima/Umilità	Premere una sola volta il tasto (MEMORY CLEAR)	MAX 23°C MAX 68% (Visualizzazione aggiornata della temperature e umilità in corso)
Ritorno alla temperature/umilità in corso	Premere di nuovo il tasto (MAX) una sola volta, sempre durante la visualizzazione di temperature massima e umilità.	23°C68% (L'indicatore "MAX" scompare)

Massima	Tasto da premere	Visualizzazione
Temperatura/Umilità in corso		23°C68%
Richiamo temperatura minima/umilità	Premere una sola volta il tasto (MIN)	MIN 18°C MIN 58% (Visualizzazione dell'indicatore "MIN." della temperature minima e dell'umilità)
Azzerare temperatura minima/Umilità	Premere una sola volta il tasto (MEMORY CLEAR)	MIN 23°C MIN 68% (Visualizzazione aggiornata della temperature e umilità in corso)
Ritorno alla temperature/umilità in corso	Premere di nuovo il tasto (MIN) una sola volta, sempre durante la visualizzazione di temperature minima e umilità.	23°C68% (L'indicatore "MIN" scompare)

Svotare la memoria di tanto in tanto consente di registre temperature massime / minime / umidità relative a periodi precisi.

LETTURA DEGLI INDICATORI DELL'u MIDITà RELA TIVA E COMFORT

L'unità visualizza l'umidità relativa interna equestalettura è termocompensata. Nello stesso tempo gli indicatori di comfort -COMFORT, WET o DRY- indicano se l'ambiente interno è nelle condizioni ottimali, troppo umido o troppo secco.

Gli indicatori di comfort appaiano sul display in presenza delle seguenti condizioni:

L'indicatore visualità sull'unità	Gamma temperatura (interna)	Gamma umidità	Indica che l'ambiente interno è
COMFORT	da 20°C a 25°C (da 68°F a 77°F)	da 40% a 70%	UR ideale per umidità relativa e
WET	Gamma completa	Più di 70% UR	troppo umido
HHH
DRY	Meno di 40% UR	MENO di 40% UR	troppo secco
HHH
Nessun indicatore	Meno di 20°C (68°F) o più di 25°C (77°F)	da 40% a 70% UR	Nessun commento

SELEZIONE DELL'uUNITà DI MISURA DELLA TEMPERATURA

L'interrutore situato sul pannello posteroile del Termoigrometro vi permette di scegliare tra grade Celsius e Fahrenheit. Regolare l'interrutturo su "C" per Celsius e su "F" per Fahrenheit.

Posizione ^ C

Lettura in ^ C

Posizione ^

Lettura in ^

INDICATORE DI BATTERIA IN ESAURIMENTO

Se la batteria si sta scaricando, nell'angolo superiore destro del display appara l'indicatore 'BATT'. Sostituite le batterie quando appara l'indicatore 'BATT'.

AZZERAMENTO DELL'uKITà

Se il termoigrometro non funzione bene, estrarre la batteria dell'unità per 4 o 5 secondi e poi insertirla di nuovo.

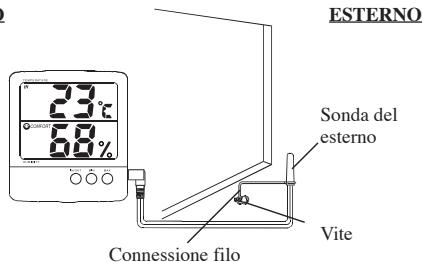

MONTAGGIO DELLA SONDA DEL SENSORE DELLA TEMPERATUREA ESTERNA

Montare la sonda del sensore della temperatura esterna seguendo\ questeindicazioni:

1. Inserire una vite nel muro in un punto adatto alla sonda del sensore e fissare il filo di connessione al muro.
2. Far passare il cavo della sonda del sensore atraverso una finestra.
3. Posizionare la sonda del sensore nella connessione del filo.

INTERNO

Nota: Posizione la sonda del sensore lontano alla luce diretta del sole e al riparo alla pioggia.

Tirare il supporto di plastica del pannello posteriore del Termoigrometro e poggiarlo su una superficie piania.

Montaggio a parete:

Seguire queste indicazioni per appendere il Termoigrometro sulla parete.

1. Inserire una vite nella parete in un punto di vostra scelta, lasciandola fuoriuscire di 3,5mm
2. Posizione are il foro del pannello posteriori sulla vite sono a quando il Termoiqrometro è in posizione.

Nota: Per ottener unalettura precisa, appendete ilTermoigrometro in un luogo ben areato.

MANUTENZIONE

Eccovi alcuni suggerimenti per poter aver cura del vostro Termoigrometro e farlo durare nel tempo.

1. Tenere il Termoigrometro lontano dall'acqua. Se si bagna, asciugarlo immediatamente. Alcuni liquidi contengono minerali che possono corrodere i circuitti elettronici.
2. Usare e conservare il Termoigrometro solo in ambienti con temperature normali. Le temperature estreme sono ridurre la durata dei dispositivi elettronici, danneggiare le batterie e distorcere o Fondere le parti in plastica.

1. Maneggiare il Termoigrometro con cura e delicatezza. Eventuali cadute potrebbero danneggiare le schede di circuito causando il malfunzionamento dell'unità.
2. Tenere il Termoigrometro lontano da polvere e sporcizia, che possono logorarne i componenti.
3. Pulire di tanto in tanto il Termoigrometro con un panno umido per mantenerne l'aspetto nuovo. Non usare prodotti chimici concentrati, solventi o detergenti.
4. Usare solo batterie nuove di misura e tipo indicati. Sostituire sempre la batteria scarica o vecchia, in quanto la perdita dei liquidi chimici puo distrugere i circuiti elettronici.
5. Non cercare di modificare o manipolare i componenti interni del Termoigrometro: altre a provocare un guasto si invalida la garanzia.

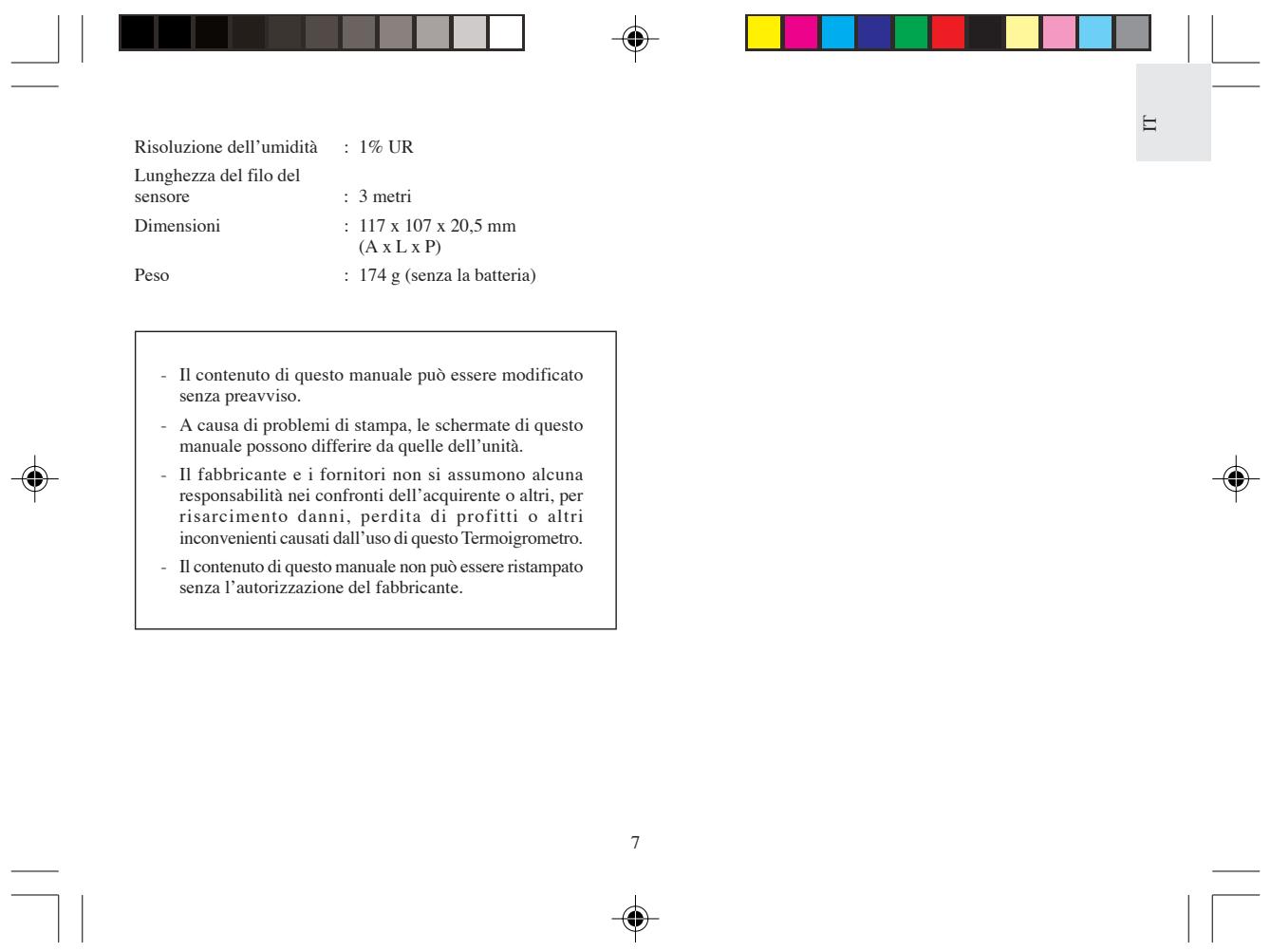

SPECIFICHE

Gamma di misurazione

della temperatura (unità)

: da 0^ a 50^

(da 32^ a +122^)

(sonda)

: da -50°C a 70°C

(da-58°Fa+158°F)

Risoluzione della

temperatura (unità/sonda)

: 1^ (2^)

Gamma di misurazione

dell'umidità

: da 25 a 95% UR

a 25^ (77^)
