MANUALE UTENTE EBR808CL IROX

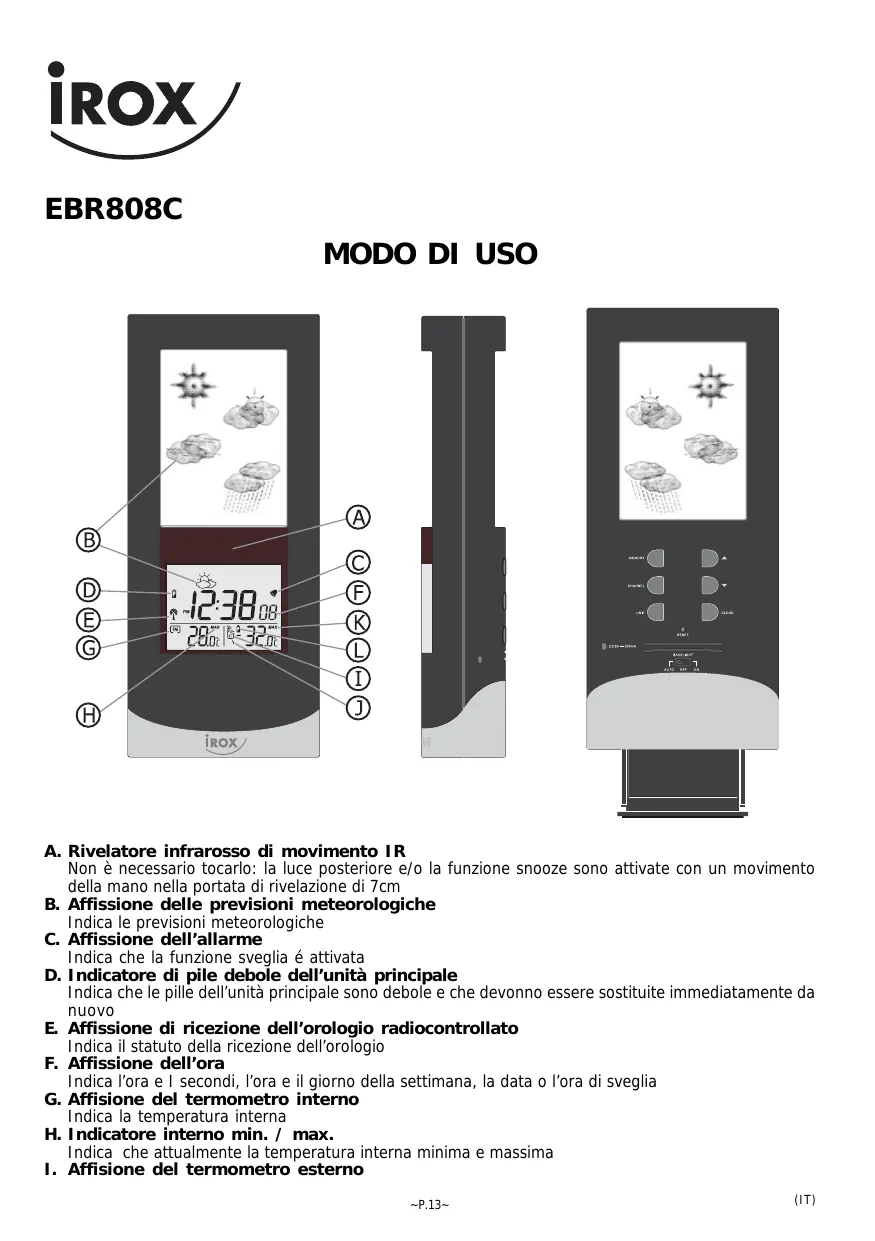

A. Rivelatore infrarosso di movimento IR

Non è necessario tocarlo: la luce posteriore e/o la funzione snooze sono attivate con un movimento della mano nella portata di rivelazione di 7cm

B. Affissione delle previsionsi meteorologiche

Indica le previsionsi meteorologiche

C. Affissione dell'allarme

Indica che la funzione sveglia é attivata

D. Indicatore di pile debole dell'unità principale

Indica che le pille dell'unità principale sono debole e che devonno essere sostituite immediatamente da nuovo

E. Affissione di ricezione dell'orologio radiocontrollato

Indica il statuto della ricezione dell'orologio

F. Affissione dell'ora

Indica l'ora e I secondi, l'ora e il giorno della settimana, la data o l'ora di sveglia

G. Affisione del termometro interno

Indica la temperatura interna

H. Indicatore interno min. / max.

Indica che attualmente la temperatura interna minima e massima

I. Affisione del termometro esterno

Affige il canale selezionato (1-3)

J. Indicatore autocroll

Indica che attualmente I valori di tutti sensori esterni (per es. Canale 1-3) sono affissi alternativamente allo schermo

K. Indicatore esterno min. / max.

Indica che attualmente, la temperatura esterne min. / max. del canale selezionato (1-3) si trovano allo schermo

L. Indicatore di pile debole per I sensori

Indica che lepile del sensore (di quale il numero di canale è affisso 1-3) sono debole e che devonno essere sostituite immediamente da nuovo

Descrizione dei tasti

[ MEMORY ]

Premere per affigere la memorizzazione Min/Max delle temperature

Premere durante 3 secondi per cancellare la memorizzazione Min/Max delle temperature.

[CHANNEL]

Premere per selezionare un canale (sensore 1-3) o la funzione autoscroll (channelscan, affissione dei diversi sensori alternativamente), tra i canali attivati o disattivati

Premere durante 3 secondi per cominciare una nuova sincronizzazione con il sensore o per interrompere una sincronizzazione

[▲]

Premere in modo regolazione dell'ora, del calendario o della sveglia per augmentare un valore Mantenere il tasto premuto per accederere allo filamento rapido (in modo regolazione dell'ora, del calendario o della sveglia)

In modo affissione dell'ora : premere durante 3 secondi per attivare/disattivare l'orologio radiocontrollato.

[▼]

Premere in modo regolazione dell'ora, del calendario o dell'allarme per diminuire un valore.

Mantenere il tasto premuto per accedere allo sfilamento rapido dei valori (in modo regolazione dell'ora, del calendario o dell'allarme) Nel modo allarme, premere per attivare/disattivare l'allarme

[CLOCK]

Premere per passare di un modo d'affissione dell'ora all'altro : Ore-minuti-secondi > Ore-minutigiorno della settimana > Giorno-mese-anno

Premere durante 3 secondi per accedere al modo regolazione dell'orologio

Premere per commutare tra l'ora e l'allarme

[UNIT]

Premere per scegliere l'unità di misura della temperatura : °C o °F

Mantenere il tasto premuto per scegliere l'intervallo dell'illuminazione posteriore

[RESET]

Premere per ripristinare le impostazionali di fabbrica

Messa in servizio

La stazione meteorologica propone un'installazione facile. Tuttavia, è assolutamente necessario seguire le istruzioni seguenti :

1. Inserire primo le pile nell'unità principale poi nel sensore
2. Durante la registrazione del sensore, e durante una risizione attiva dell'orologio radiocontrollato, nessun tasti possono essere premuti e nessun funzioni dell'unità principale sono essere utilizzate.

1. Installazione dellepile nell'unità principale

1. Aprirlo scompartimento a pila sotto l'apparecchio. Per aprirlo, fare girare la chiusura con un ogetto piatto. (LOCK > OPEN)
2. Inserire 4 pile di tipo AA 1,5V portando attenzione alle polarità.
3. Richiudere lo scompartimento a pila. Per chiuderlo, fare girare la chiusura con un ogetto piatto (OPEN > LOCK)
4. Inserire le pile del sensore nei 2 minuti seguenti

Osservazione

Appena l'indicatore "pile debole" appeare sopra a destra dello schermo, inserire delle nuove pile.

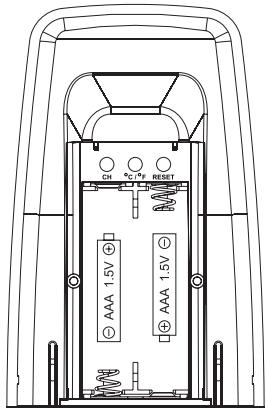

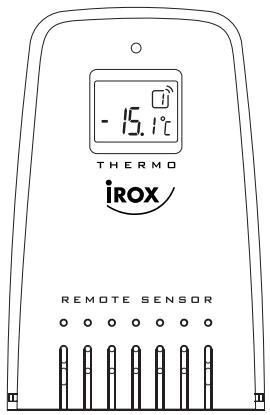

2. Installazione dellepile nel sensore sansa cavo e registrazione del sensore o di un sensore supplementare

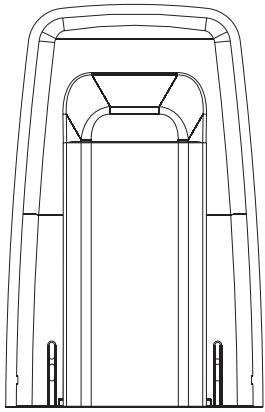

1. Togliere la busta trasparente del sensore premendo sulla chiusura sotto a sinistra e destra con un ogetto aguzzo.
2. Aprire lo scompartimento a pile facciando scivolare il coperchio
3. Inserire 2 pile di tipo AAA 1,5V portando attenzione alle polarità. L'indicatore LED alla parte anteriore del sensore comincia a lampeggiar e indica che il canale 1 è registrato. Questo apparveanche sulla sinistra sul sensore (il numero del sensore lampeggia). Per registrare un'altro canale (1-3), premere il tasto [CH] nei 4 secondi seguenti nella scompartimento a pila fino che il canale sia registrato. Il numero corrispondente sare affisso e l'indicatore LED lampeggia secondo il canale registrato (per es. 3x per il canale 3x). Appena il sensore in modo di funzionamento normale, l'indicatore LED lampeggia 1 volta per minuto e indica che i dati sono inviati all'unità principale.

Osservazione

Se nessun registrazione di canale è fatta durante 4 secondi dopo ave inserto lepile, l'apparecchio torna al modo di funzionamento normale automaticamente con il canale 1 e il numero di canale non lampeggia più.

Per accedere di nuovo al modo installmente, premere sul tasto [RESET] e selezionare un canale nei 4 secondi seguenti. Scegliere l'unità di misura della temperatura con il tasto [°C/°F]

Attenzione: con molti sensori, registrarare solo un canale per agli sensore.

1. Dop la registrazione del sensore sull'unità principale, la temperatura e l'umidità corrispondenti al canale scelto saranno allo schermo.
2. Dopona registrazione riuscita, richiudere lo scompartimento a pila e rimettere la busta sulla chiusura a l'esterno sotto il sensore con un ogetto aguzzo.

Registrazione di un sensore supplementare

1. Per registrar un sensore supplementare, ripetere le tappe 1 a 5 e cominciare una nuova sincronizzazione tra l'apparecchio e il sensore mantenando il tasto [CHANNEL] premuto durante 2 secondi (l'affissione ---- lampeggia sino a che il sensore sia registrato).

Piazzamento di un sensore alla filo

Mettere l'unità di ricezione e le unità di emissione esterne (sensori) nel campo di trasmissione possibile,cisione una periferia di 30 metri al massimo. Tuttavia, la portata effetiva di trasmissione dipende dai materiali di costruzione utilizzati per gli edifici eanche della posizione dell'unità emettrice. Inoltre, interferenze esterne possono (emittenti diversi e altri parassiti) ridurre fortamente la portata indicata di 30 metri. Ineso lo, raccomandiamo di cercare un'alto posto per l'unità principale e per l'emittente. A volte uno spostamento di qualchi centimetri vasta. Benché le unità esterne sono resistibile alle intertemperie, non dovrebbero essere direttamente esposte alle irradiazioni solare, alla pioggia o alla neve.

Osservazione

Dopo ave scelto un piazzamento per il sensore, osservare le date di temperatura sull'unità principale durante circa 11 minuti. Se l'affissione della temperatura del sensore scompa e che —- comincía a lampeggiare, quello indica che il segnale è stato Persons. Girare il sensore di 45^ e aspettare almeno 3 minuti dopo初次 cambiamento di posizione.

Se la ricezione delle date di temperatura è definitivement persa, mettere il sensore più vicino dall'unità

principal e ripetere le tappinge fino a che le date di temperatura siano di nuovo costante.

Per iniziare una sincronizzazione forzata tra l'apparecchio e il sensore, premere sul tasto [ CHANNEL ] durante 2 secondi.

Cosultazione della temperatura

La temperatura interna e esterna sono affisse in modo permanente. Per la temperatura esterna, si cui usare fino a 3 canali secondo il numero di sensori in servizio.

Inoltre, l'apparecchio propone una funzione "Channelscan" che permette di affigere alternativamente i diversi canali della temperatura esterna (canale1, canale2, canale3). Se i 3 canali non sono utilizzati, l'apparecchio affige "--".

Premere il tasto [CHANNEL] per scegliere tra l'affissione della temperatura e dell'umidità del canale1, 2, 3 o la funzione channelscan.

Memorizzazione delle temperature

L'apparecchio indica automaticamente i dati massimi /minimi dei sensori alla cavo, della temperatura interna.

Per accedere ai dati massimi/minimi, premere sul tasto [MEMORY]. I valori massimi appaiono, e dopo un'altra pressione del tasto, i valori minimi.

Per cancellare i valori massimi e minimi misurati, premere sul tasto [MEMORY] durante 2 secondi quando l'apparecchio affige i dati correspondenti.

Orologio radiocontrollato DCF77

L'orologio radiocontrollato riceve il segnale dell'emittente DCF77 di Francoforte, in Germania. Affinche l'apparecchio si trovi nella zona d'émissione dell'emittente, l'orologio

si regola automaticamente. La riscione del segnale dipende alla qualita del segnale e cui durare sono a 10 minuti. Durante la riscione attiva del segnale, il simbolo torre lampeggia.

Nessuna

Buono

Non è possibile fare regolazioni durante la riscione. Quando la riscione è terminata, il symbolo "torre" non lampeggia più e affige una delle informazioni seguenti :

: l'ultima ricezione è riuscita
: l'ultima ricezione non è riuscita

E possible cominciare una riscione manualmente ad agli momento :

• Mantenere il tasto [▲] premuto durante 3 secondi. L'orologio radiocontrollato comincia una ricezione.

Per interrompere una ricezione attiva, per esempio per procedere alla regolazione della sveglia o per regolare l'apparecchio manualmente (regolazione manuale dell'ora : vedere "Regolazione dell'ora e del calendario"), seguire queste istruzioni :

• Durante una ricezione attiva : premere il tasto [▲]. La ricezione si ferma e il simbolo "torre" s'affiggerawnza onde.
• Quando l'orologio ha ricevuto il segnale radio :
  Mantenere il tasto [▲] premuto durante 3 secondi, poi premere immediamente il tasto [▲] (senza mantenere). La ricezione si ferma e il simbolo "torra" s'affigge sulla parte. La ricezione puo essere cominciata manually come descritto qui sopra.

Osservazione

L'orologio radiocontrollato si attiva sempre (ecetto se la stazione meteorologica si trovava fuori della portata dell'emittente) automaticamente nelle prime ore della matina.

Regolazione dell'ora e del calendario, formatto d'affissione e della lingua

1. Premere il tasto [CLOCK] durante 3 secondi, 12 o 24 ore lampeggia.

2. Premere il tasting [▲] o [▼] per selezionare l'affissione 12 ore o 24 ore. Confermare con il tasting [CLOCK].

3. Le ore lampeggiano. Premere [▲] o [▼] per regolare l'ora (ogni pressione del tasto aumenta o diminuisce il valore di 1 ora; Maintainere per accederere allo sfilamento rapido). Confermare con il tasto [CLOCK].

4. I minuti lampeggiano. Ripetere le tappe precedenti per i minuti, l'anno, il formatto mese /giorno o giorno/mese, il mese, il giorno (giorno della settimana automatico) e la lingua per l'affissione del giorno della settimana (G=tedesco, E = inglese, I = italiano, S = Spagnolo, F = francese).

Osservazione

Nel modo regolazione, se nessun tasting è premuto durante 10 secondi l'apparecchio torna automaticamente in modo di funzionamento normale.

Regolazione dell'allarme

1. Premere il tasto [CLOCK] 3X per accedere al modo allarme
2. Premere di nuovo il tasto [CLOCK] nei 10 secondi seguenti
3. Le ore lampeggiano
4. Con i tasti [▲] e [▼], selezionare l'ora
5. Premere il tasto [ALARM].
6. I minuti lampeggiano
7. Con i tasti [▲] e [▼], selezionare i minuti
8. Premere il tasto [CLOCK] per confermare. La stazione torna in modo di funzionamento normale.
9. Allo schermo, il symbolo "campana" vicino l'ora indica che l'allarme è attiva. Per disattivarla, o attivarla di nuovo, premere il tasto [▼] al modo allarme.

Disattivazione dell'allarme e attivazione della funzione snooze

1. Un'allarme cui oessere interrotta durante 5 minuti con un movimento della mano nella portata del rivelatore IR (funzione snooze). Per interromperla durante 24 ore, premere qualsiasi tasting.

Previsions meteorologiche

1. Durante l'installazione della stazione meteorologica, nessuna regolazione è da fare per la pressione atmosferica; l'apparecchio calcola, nelle ore seguenti, l'evoluzione meteorologica secondo le modificazioni di pressione atmocferica.
2. Puo essere dificile ottener una provisione meteorologica quando la situazione atmosferica è stabile durante un lungo periodo. Una modificazione del symbolo meteorologico sul display può prendere più tempo che previsto.
3. La previsione meteorologica è calculata esclusivamente con le modificazioni di pressione atmospherica.
4. La probabilità della previsione meteorologica è di circa 75% ; è valida per una periferia da 20 a 30 kilometri.
5. Quando il symbolo "soleggiato" apparre durante la notte, significa un tempo sulla nuvole. La nebbia non è indicata da la stazione meteorologica perché può apparire nelle configurazioni barometriche diverse.
6. Se prende l'apparecchio in viaggio, la previsione meteorologica si regola con le modificazioni d'altitudine e iambi di pressione seguenti; aspettare fino 24 ore per che la stazione indica una previsione meteorologica secondo pressioni d'aria del suo nuovo lugo di soggiorno.

Le previsions meteorologiche sono indicate come segue :

Luce posteriori (LCD e simboli meteo 3D)

Scelta del modo di funzionamento con il comutatore [ BACKLIGHT ]

Funzionamento con l'adattatore settore o l'adattatore + pile

"AUTO" = L'illuminazione si attiva con l'intervaldo scelto. Per selezionare l'intervaldo, seguire le istruzioni:
- il commutatore deve trovari in posizione"AUTO"
- dismantere il tasto [UNIT] premuto durante 3 secondi
- procedere alla regolazione con 1 tasti [▲] o [▼]. E possibile di scegliere tra 5, 10, 20, 30, o 60 minuti per l'intervalto

• per confermare, premere il tasto [UNIT] e procedere alla regolazione seguente con diverse opzioni: ON=gni symbolo si attiva durante 1 secondo, poi tutti i symboli durante 2 secondi. Dop, il symbolo della previsione si attiva durante c. 10 secondi (c. 18 secondi con un'alimentazione settore).

OFF = hessen'illuminazione successiva dei symboli, ma un'illuminazione diretta del symbolo della previsione durante c.12 secondi.

"OFF" = La luce posteriore é disattivata
"ON" = La luce posteriore è attiva in modo permanente.

Funzionamento con pile unicamente :

"AUTO" = L'illuminazione si attiva con l'intervaldo scelto. Per selezionare l'intervaldo, seguire le istruzioni:

• il commutatore deve trovarsi in posizione"AUTO"

• mantenere il tasto [UNIT] premuto durante 3 secondi

• procedere alla regolazione con 1 tasti [▲] o [▼]. E possibile di scegliere tra 5, 10, 20, 30 o 60 minuti per l'intervallo

• per confermare, premere il tasto [UNIT] e procedere alla regolazione segunte con diverse opzioni: ON= anni simbolo si attiva durante 1 secondo, poi tutti i simboli durante 2 secondi. Dopo, il simbolo della previsione si attiva durante c. 10 secondi (c. 18 secondi con un'alimentazione settore).

OFF = nessun'illuminazione successiva dei symboli, ma un'illuminazione diretta del simbolo della previsione durante c.12 secondi.

"OFF" = La luce posteriore è disattivata

"ON" = Stesso funzionamento che "AUTO"

Dati tecnici

Unità principale

Temperatura interna : 0^ a +50.0^ (32.0°F a 122.0°F)

Risoluzione : 0.1^ (0.2^)

Alimentazione : 4x pile AA 1,5V e/o l'adattatore (incl.)

Dimensioni : 230 x 100 x 45mm

Sensore

Temperatura esterna : -20.0°C a +60.0°C (-4.0°F a 140.0°F)

Risoluzione : 0.1^ (0.2^)

Frequenza di trasmissione : 433 MHz

Portata : max. 75m (quando il Campo è libero)

Alimentatione : 2x pile AAA 1,5V (incl.)

Dimensioni : 90 x 55 x 20mm
