BEDIENUNGSANLEITUNG EBR808CL IROX

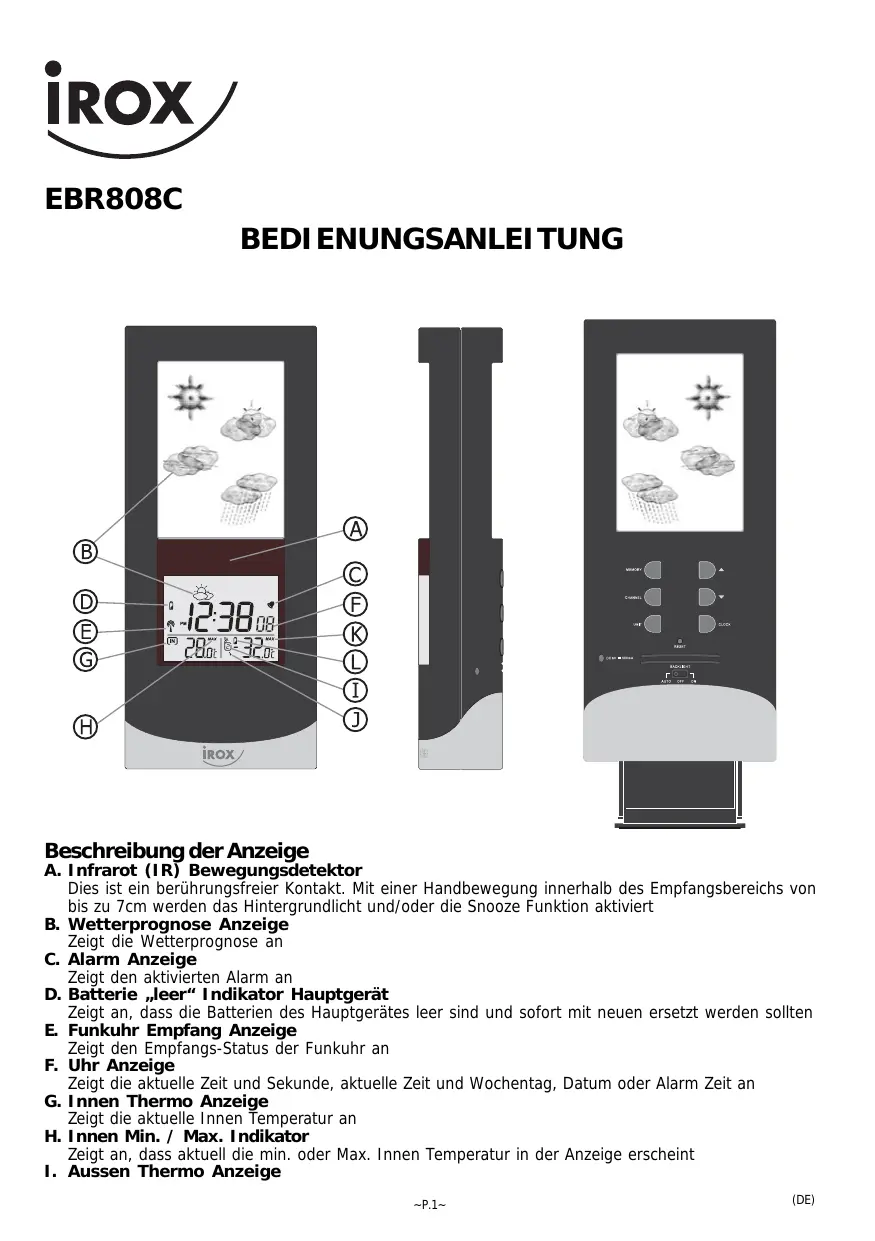

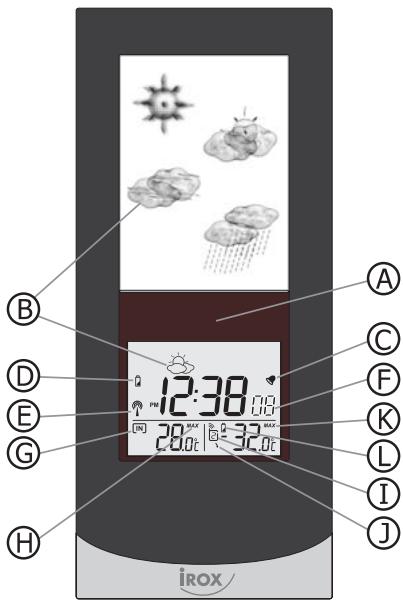

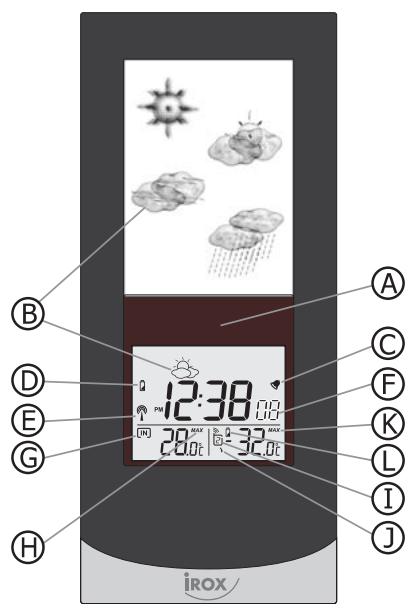

EBR808C BEDIENUNGSANLEITUNG Beschreibung der Anzeige A. Infrarot (IR) Bewegungsdetektor Dies ist ein berührungsfreier Kontakt. Mit einer Handbewegung innerhalb des Empfangsbereichs von bis zu 7cm werden das Hintergrundlicht und/oder die Snooze Funktion aktiviert B. Wetterprognose Anzeige Zeigt die Wetterprognose an C. Alarm Anzeige Zeigt den aktivierten Alarm an D. Batterie „leer“ Indikator Hauptgerät Zeigt an, dass die Batterien des Hauptgerätes leer sind und sofort mit neuen ersetzt werden sollten E. Funkuhr Empfang Anzeige Zeigt den Empfangs-Status der Funkuhr an F. Uhr Anzeige Zeigt die aktuelle Zeit und Sekunde, aktuelle Zeit und Wochentag, Datum oder Alarm Zeit an G. Innen Thermo Anzeige Zeigt die aktuelle Innen Temperatur an H. Innen Min. / Max. Indikator Zeigt an, dass aktuell die min. oder Max. Innen Temperatur in der Anzeige erscheint

I. Aussen Thermo Anzeige

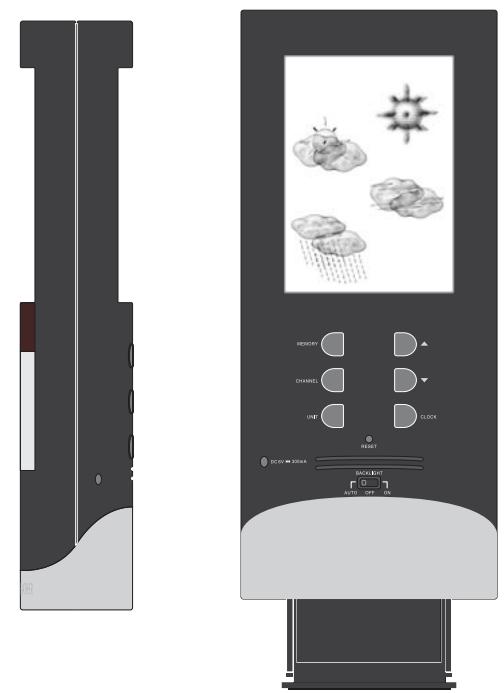

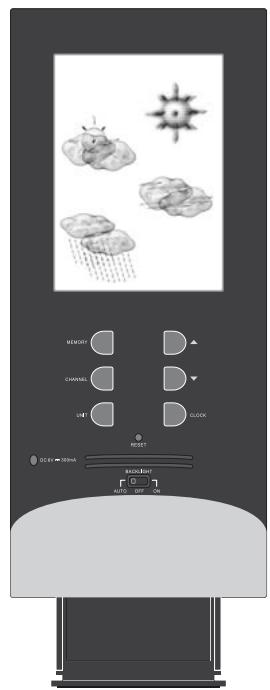

~P.1~ (DE) Zeigt den ausgewählten Kanal (1-3) und die dazugehörende Aussen Temperatur an J. Autoscroll Indikator Zeigt an, dass aktuell die Werte aller Aussensensoren abwechselnd in der Anzeige gezeigt werden (Channelscan) K. Aussen Min. / Max. Indikator Zeigt an, dass aktuell die Min. oder Max. Aussen Temperatur für einen ausgewählten Kanal in der Anzeige erscheint L. Batterie „leer“ Indikator Funk-Sensoren Zeigt an, dass die Batterien eines Funk-Sensors (betrifft den Funk-Sensor des aktuell angezeigten Kanals 1-3) leer sind und sofort mit neuen ersetzt werden sollten Beschreibung der Tasten [ MEMORY ] Drücken um die Min./Max Speicher der Temperaturen anzuzeigen Drücken und 3 Sekunden halten um die Min./Max Speicher der Temperaturen zu löschen [ CHANNEL ] Drücken um einen Kanal 1-3 auszuwählen (Funk-Sensor 1-3) oder die Autoscroll Funktion (Channel Scan, abwechselnde Anzeige der verschiedenen Funk-Sensoren) zwischen den Kanälen ein- oder auszuschalten Drücken und 3 Sekunden halten um eine Neu-Synchronisation mit den Funk-Sensoren zu starten oder zu unterbrechen Drücken im Uhr-, Kalender- oder Alarm Einstellungsmodus um einen Wert zu erhöhen Drücken und halten (im Uhr-, Kalender- oder Alarm Einstellungsmodus) um den Wert schnell zu erhöhen Im Zeit-Modus: Drücken und 3 Sekunden halten um die Funkuhr ein- oder auszuschalten Drücken im Uhr-, Kalender- oder Alarm Einstellungsmodus um einen Wert zu verringern Drücken und halten (im Uhr-, Kalender- oder Alarm Einstellungsmodus) um den Wert schnell zu verringern, Drücken in der Alarmzeit Anzeige um den Alarm ein- oder auszuschalten [ CLOCK ] Drücken um zwischen dem Uhrzeit-Anzeigeformat umzuschalten: Stunden-Minuten-Sekunden > Stunden-Minuten-Wochentag > Tag-Monat-Jahr Drücken und 3 Sekunden halten um in den Einstellmodus der Uhr zu gelangen Drücken um zwischen Uhrzeit und Alarmzeit umzuschalten [ UNIT ] Drücken um die Anzeige-Einheit der Temperature zwischen °C und °F umzuschalten Drücken und halten um das Beleuchtungs-Intervall der Anzeigenbeleuchtung zu wählen [ RESET ] Drücken um alle Eintellungen der Wetterstation auf die Werkseinstellungen zurückzusetzen. Inbetriebnahme Die Wetterstation wurde zur einfachen Inbetriebnahme ausgelegt. Bei der Inbetriebnahme beachten Sie bitte unbedingt folgendes:

1. Installieren Sie zuerst die Batterien am Hauptgerät und erst danach die Batterien für den FunkSensor

2. Während der Registrierungs-Prozedur des Funk-Sensors sowie des aktiven Empfangs der Funkuhr

können am Hauptgerät keine Tasten betätigt oder Funktionen ausgeführt werden

1. Installation der Batterien am Hauptgerät

1. Öffnen Sie an der Unterseite des Hauptgerätes das Batteriefach durch drehen des Verschlusses mit

einem flachen Gegenstand. (LOCK > OPEN)

2. Setzen Sie 4 Batterien des Typs AA 1,5V den jeweiligen Polaritäten entsprechend ein.

3. Schliessen Sie das Batteriefach durch drehen des Verschlusses mit einem flachen Gegenstand

4. Installieren Sie nun innerhalb 2 Minuten die Batterien am Funk-Sensor

Bitte beachten: Ersetzen Sie die Batterien des Hauptgerätes sofort durch neue sobald der Batterie „leer“ Indikator oben rechts in der Anzeige erscheint (DE) ~P.2~

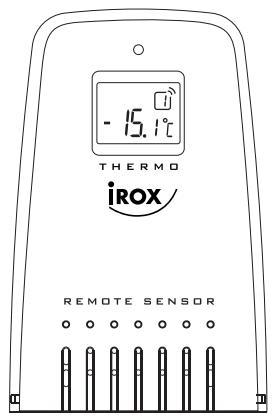

2. Installation der Batterien am Funk-Sensor und Registrierung des Funk-Sensors oder

eines Zusatz-Funksensors

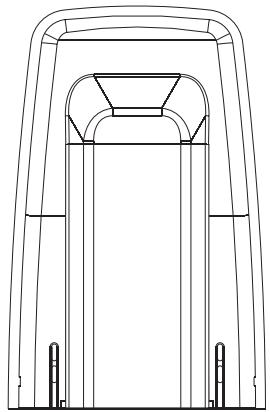

1. Entfernen Sie die durchsichtige Schutzhülle des Funk-Sensors durch eindrücken der Arretierungen

links und rechts unten mit einem spitzen Gegenstand.

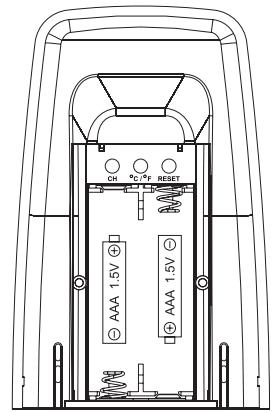

2. Öffnen Sie das Batteriefach durch Aufschieben der Batteriefach-Abdeckung

3. Setzen Sie 2 Batterien des Typs AAA 1,5V den jeweiligen Polaritäten entsprechend ein. Der LED

Indikator auf der Vorderseite des Sensor beginnt nun je einmal zu blinken und zeigt an, dass der Kanal1 eingestellt ist, dies ist ebenfalls auf der Anzeige des Sensors links unten ersichtlich (blinkende Zahl 1). Falls Sie einen anderen Kanal einstellen möchten (1-3) drücken Sie innerhalb 4 Sekunden auf die [ CH ] Taste im Batteriefach bis der gewünschte Kanal eingestellt ist. Die entsprechende Nummer wird angezeigt und der LED Indikator blinkt entsprechend der Kanalnummer mehrmals (z. B. 3x für den Kanal 3). Sobald der Sensor vom Einstell-Modus in den Betriebs-Modus umgeschaltet hat, blinkt der LED Indikator nur noch ca. jede Minute und zeigt an, dass die Daten an das Hauptgerät gesendet werden. Bitte beachten: Falls Sie nach Einlegen der Batterien im Sensor 4 Sekunden lang keine Kanal Einstellung vornehmen, wird der Betriebs-Modus automatisch mit dem Kanal1 gestartet und die Kanalnummer in der Anzeige hört auf zu blinken. Um wieder in den Einstell-Modus zu gelangen, drücken Sie einmal die [ RESET ] Taste und Sie haben nun wieder 4 Sekunden Zeit einen Kanal zu wählen. Mit der [ °C/°F ] Taste können Sie die Einheit der Temperatur auf der Anzeige des Sensors umschalten. Achtung: Stellen Sie bei Verwendung mehrer Sensoren jede Kanalnummer nur einmal ein!

4. Bei erfolgreicher Registrierung des Sensors am Hauptgerät werden nun die Temperatur entsprechend

dem ausgewählten Kanal auf der Anzeige des Hauptgerätes angezeigt.

5. Nach erfolgreicher Registrierung schliessen Sie die Batteriefach-Abdeckung und montieren Sie wieder

die Schutzhülle durch nach aussen drücken der Arretierung auf der Unterseite des Sensors mittels eines spitzen Gegenstandes. Registrierung eines Zusatz-Funksensors

6. Für eine nachträgliche Registrierung eines Zusatz-Funksensors wiederholen Sie die Schritte 1 bis 5

danach erzwingen Sie eine sofortige Neu-Synchronisation zwischen dem Gerät und den Funk-Sensoren durch Drücken und Halten der [ CHANNEL ] Taste am Hauptgerät für 2 Sekunden (die --.- Anzeige beginnt zu blinken bis die Sensoren registriert sind) Platzierung eines Funk-Sensors Stellen Sie die Empfangseinheit und die externen Sendeeinheiten innerhalb der möglichen Reichweite der Geräte auf, d.h. in einem Umkreis von max. 75 Metern. Beachten Sie, dass die tatsächliche Reichweite der Sender von den jeweils verwendeten Baumaterialien des Gebäudes sowie der jeweiligen Position der externen Sendeeinheit und der Empfangsstation abhängt und durch externe Einflüsse (diverse Funksender und andere Störquellen) die mögliche Distanz gegenüber der optimal möglichen Distanz stark reduziert wird. Findet also kein Empfang statt, empfehlen wir, sowohl für den Sender und den Empfänger andere Positionen zu suchen. Manchmal reicht schon ein Verschieben um wenige Zentimeter! Obwohl die externen Sendeeinheiten wetterfest sind, sollten Sie diese nicht an Orten platzieren, wo diese direkter ~P.3~ (DE) Sonneneinstrahlung, Regen oder Schnee ausgesetzt sind. Bitte beachten Nach dem Sie den Funk-Sensor am gewünschten Ort platziert haben, beobachten Sie beim Hauptgerät die empfangenen Temperatur-Daten für den Sensor während ca. 11 Minuten. Falls in dieser Zeit die TemperaturAnzeige des Funk-Sensors in der Anzeige verschwindet und die --.- Anzeige blinkt, ist das Signal verloren gegangen. Versuchen Sie den Sensor in 45° Schritten zu drehen, warten Sie jeweils mindestens 3 Minuten nach jeder Positionsänderung. Falls der Empfang der Temperatur-Daten definitiv verloren gegangen ist, platzieren Sie den Funk-Sensor näher zum Hauptgerät und wiederholen Sie die Schritte bis die TemperaturDaten in der Anzeige wieder angezeigt werden. Um eine sofortige Neu-Synchronisation zwischen dem Hauptgerät und einem Funk-Sensor zu erzwingen, drücken Sie am Hauptgerät die [ CHANNEL ] Taste für 2 Sekunden. Ablesen der Temperaturen Die Innentemperatur und Aussentemperatur werden permanent in der Anzeige dargestellt. Für die Aussentemperatur stehen bis zu 3 Kanäle zur Verfügung, je nach Anzahl der Funk-Sensoren die betrieben werden. Das Gerät ist ausserdem mit einer Channelscan Funktion ausgestattet, einem automatischen und fortlaufenden Wechsel der Aussen-Temperatur Anzeige zwischen den verschiedenen Kanälen (Kanal1, Kanal2, Kanal3). Sind nicht alle 3 Sensoren vorhanden, erscheint jeweils bei dem nicht vorhandenen

• Drücken Sie die [ CHANNEL ] Taste um als Anzeige die Temperatur des Kanals 1, 2, 3 oder die Channelscan Funktion auszuwählen. Min./Max. Speicher der Temperaturen Das Gerät zeichnet automatisch die Max./Min. Daten der Funksensoren sowie der Innen-Temperatur auf.
• Um die Max./Min: Daten abzulesen drücken Sie die [ MEMORY ] Taste, es erscheinen die maximal Werte, bei einem weiteren Drücken erscheinen die minimal Werte.
• Um die aufgezeichneten Max./Min. Werte zu löschen drücken und halten Sie während der jeweiligen Anzeige die [ MEMORY ] Taste für 2 Sekunden. Funkuhr Die Funkuhr empfängt das Signal vom DCF77 Sender in Frankfurt/Deutschland. Insofern sich das Gerät im Empfangsbereich des Senders befindet, synchronisiert sich die Zeit automatisch. Der Empfang des Funksignals kann, je nach Signalstärke, bis zu 10 Minuten dauern. Während eines aktiven Empfangs ”. (Mit diesem Symbol wird auch die Qualität des Signal blinken die Wellen des Funkturm Symbols “ Empfangs angezeigt): Kein Empfang Gut Solange dieses Symbol blinkt, sind keine manuellen Einstellungen am Gerät möglich. Sobald der Empfang abgeschlossen ist, wird das Symbol “ ” aufhören zu blinken und zeigt das Resultat entsprechend an:

: Letzter Zeit Empfang war erfolgreich : Letzter Zeit Empfang war nicht erfolgreich Sie können einen Funkempfang jedezeit auch manuell starten:

• Drücken und halten Sie die [ ] Taste für 3 Sekunden. Jetzt beginnt die Funkuhr mit einem Empfang Wenn Sie den aktiven Funkempfang unterbrechen möchten, z.B. um am Wecker Einstellungen vorzunehmen oder wenn Sie die Uhr nach erfolgreichem Empfang ohne Funkempfang manuell betreiben möchten (manuelle Uhrzeit Einstellung: siehe „Einstellen der Zeit, Kalender“) gehen Sie folgendermassen vor:
• Während des aktiven Funkempfangs: Drücken Sie [ ] Taste. Der Funkempfang stoppt und das Funkturm-Symbol bleibt ohne Funkwellen stehen.
• Wenn die Uhr das Funksignal bereits erfoglreich empfangen hat: (DE) ~P.4~ Drücken und halten Sie die [ ] Taste für 3 Sekunden, danach drücken Sie sofort erneut (ohne halten) die [ ] Taste, der Funkempfang stoppt und das Funkturm-Symbol bleibt ohne Funkwellen stehen. Der Funkempfang kann dann manuell wie oben beschrieben wieder gestartet werden. Bitte beachten: Die Funkuhr schaltet sich in jedem Fall (ausser die Wetterstation befindet sich ausserhalb des Empfangsbereichs des Senders) während den frühen Morgenstunden automatisch wieder ein. Einstellen der Zeit, Kalender, Anzeigeformate und Sprache

1. Drücken und halten Sie die [ CLOCK ] Taste für 3 Sekunden, 12 oder 24 Std. blinkt.

2. Drücken Sie die [ ] oder [ ] Taste um die 12 oder 24 Std. Anzeige zu wählen, zur Bestätigung

drücken Sie die [ CLOCK ] Taste.

3. Die Stunden beginnen zu blinken. Drücken Sie die [ ] oder [ ] Taste um die Stunde

einzustellen (Jeder Tastendruck erhöht oder verkleinert den Wert um 1 Stunde , die Taste gedrückt halten erhöht oder verkleinert den Wert in schnellem Tempo). Zur Bestätigung drücken Sie die [ CLOCK ] Taste.

4. Die Minuten beginnen zu blinken. Wiederholen Sie oben erwähnte Schritte um die Minuten, Jahr,

Monat/Tag oder Tag/Monat Format, Monat, Tag (Wochentag automatisch) sowie die Sprache für den Wochentag (G= Deutsch, E= Englisch, I=Italienisch, S=Spanisch, F=Französisch) einzustellen Bitte beachten Falls Sie während den Einstellungen im Setup-Modus für 10 Sekunden lang keine Taste betätigen, schaltet das Gerät automatischs wieder zur normalen Anzeige um und verlässt den Setup-Modus. Einstellen des Alarms

Drücken Sie 3X die [ CLOCK ] um in den Alarm Modus zu gelangen Drücken und halten Sie die [ CLOCK ] Taste innerhalb 10 Sekunden erneut Die Stunden beginnen zu blinken Mit der [ ] und [ ] Taste stellen Sie die gewünschte Stunde ein Drücken Sie die [ CLOCK ] Taste. Die Minuten beginnen zu blinken Mit der [ ] und [ ] Taste stellen Sie die gewünschte Minute ein Drücken Sie die [ CLOCK ] Taste um Ihre Eingabe zu bestätigen, die Wetterstation kehrt wieder in den normalen Zeit-Modus zurück

9. Ein aktivierter Alarm wird mit dem Glockensymbol neben der Uhrzeit angezeigt. Um einen Alarm zu

deaktivieren oder aktivieren drücken Sie im Alarm Modus innerhald 10 Sekunden die [ ] Taste. Alarm stoppen und Snooze aktivieren 10.Einen Alarm können Sie mittels einer Handbewegung innerhalb des Empfangsbereichs des IR Bewegungsdetektors für 5 Minuten unterbrechen (Snooze-Funktion) oder durch Drücken irgendeiner Taste für 24 Stunden stoppen. Wetterprognose

1. Nach Inbetriebnahme der Wetterstation ist kein Einstellen des aktuellen Luftdruckes erforderlich.

Das Gerät wird in den folgenden Stunden aus den Luftdruckänderungen eine Wettervorhersage errechnen. 2. Bei langen stabilen Wetterlagen wird eine Wettervorhersage stark erschwert. Eine WetterSymboländerung in der Anzeige kann zum Teil länger als erwünscht dauern.

3. Die Wettervorhersage wird ausschliesslich anhand barometrischer Luftdruckänderungen errechnet.

4. Die Wahrscheinlichkeit der Wettervorhersage liegt bei etwa 75% und gilt für einen Umkreis von 2030 Kilometer und für den nächsten Tag (in ca. 24 Stunden).

5. Erscheint das Symbol “sonnig” bei Nacht ist wolkenloses Wetter gemeint. Nebel wird von der

Wetterstation nicht angezeigt, da dieser bei verschiedenen Wetterlagen auftreten kann

6. Falls Sie die Wetterstation auf Reisen nehmen, wird sich die Wettervorhersage bedingt durch

Höhenänderungen während der Reise und den daraus folgenden Luftdruckänderungen verstellen. Es dauert bis zu 24 Stunden bis die Wetterstation die Wettervorhersage aufgrund der neuen Luftdruckverhältnisse an Ihrem neuen Aufenthaltsort errechnen kann. ~P.5~ (DE) Die Wetterprognose wird mit folgenden Symbolen dargestellt: Hintergrundbeleuchtung (LCD und 3D Wettersymbole) Auswahl der Betriebsart mit dem Schiebeschalter [ BACKLIGHT ] Betrieb mit Netzadapter oder Netzadapter + Batterien: “AUTO” = Die Hintergrundbeleuchtung wird je nach eingestelltem lntervall automatisch eingeschaltet. Um das Intervall einzustellen, nehmen Sie folgende Einstellungen Vor: - Schiebeschalter auf Position “AUTO” - Drücken und halten Sie die Taste [UNIT] für 3 Sekunden - Mit der[ ] oder [ ] Taste Können Sie zwischen 5, 10, 20, 30 oder 60 Minuten wählen - Bestätigen Sie die Eingabe durch Drücken der [UNIT] Taste - Jetzt sind Sie in der Einstellung des Beleuchtungs-Ablaufs, durch drücken der [ ] oder [ ] Taste wählen Sie folgende Option: on=: jedes Symbol wird nacheinander 1 Sekunde beleuchtet, danach 2 Sekunden alle Symbole miteinander, danach das für die Wettervorhersage zutreffende Symbol für 10 Sekunden (18 Sekunden mit Netzadapter) off=: kein Durchlauf der Wettersymbole, direktes beleuchten des für die Wettervorhersage zutreffenden Symbols für 12 Sekunden (Achtung: obige Zeitangaben sind ungefähr und können etwas abweichen) “OFF” = Die Hintergrundbeleuchtung ist ausgeschaltet “ON” = Die Hintergrundbeleuchtung ist dauerhaft eingeschaltet. Betrieb nur mit Batterien: “AUTO” = Die Hintergrundbeleuchtung wird je nach eingestelltem lntervall automatisch eingeschaltet. Um das Intervall einzustellen, nehmen Sie folgende Einstellungen Vor: - Schiebeschalter auf Position “AUTO” - Drücken und halten Sie die Taste [UNIT] für 3 Sekunden - Mit der[ ] oder [ ] Taste Können Sie zwischen 5, 10, 20, 30 oder 60 Minuten wählen - Bestätigen Sie die Eingabe durch Drücken der [UNIT] Taste - Jetzt sind Sie in der Einstellung des Beleuchtungs-Ablaufs, durch drücken der [ ] oder [ ] Taste wählen Sie folgende Option: on=: jedes Symbol wird nacheinander 1 Sekunde beleuchtet, danach 2 Sekunden alle Symbole miteinander, danach das für die Wettervorhersage zutreffende Symbol für 10 Sekunden (18 Sekunden mit Netzadapter) off=: kein Durchlauf der Wettersymbole, direktes beleuchten des für die Wettervorhersage zutreffenden Symbols für 12 Sekunden (Achtung: obige Zeitangaben sind ungefähr und können etwas abweichen) “OFF” = Die Hintergrundbeleuchtung ist ausgeschaltet “ON” = gleiche Funktion wie “AUTO” Spezifikationen Hauptgerät Messbereich Innen-Temperatur Auflösung der Temperaturanzeige Stromversorgung Abmessungen

Funk-Sensor Messbereich Aussen-Temperatur Auflösung der Temperaturanzeige Übertragungsfrequenz Übertragungs-Distanz Stromversorgung Abmessungen : -20.0°C to +60.0°C (-4.0°F to 140.0°F) : 0.1°C (0.2°F) : 433 MHz : max. 75m im freien ungestörten Feld : 2x AAA 1,5V Batterien (inkl.) : 90 x 55 x 20mm (DE) 0°C bis +50.0°C (32.0°F to 122.0°F) 0.1°C (0.2°F) 4x AA 1,5V Batterien und/oder Netzadapter (inkl.) 230 x 100 x 45mm ~P.6~ EBR808C
