MANUALE UTENTE RB-1070 ROTEL

Manuale di Istruzioni

Finale di Potenza Stereo

Controllie e collegamenti

ATTENZIONE: Non vi sono parti interne riparabili dall'utilizzatore. Per l'assistenza fate riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio o di folgorazione, non esporre all'umidità o all'acqua. Evitare che oggetti estranei cadano all'interno del cabinet. Se l'apparecchio è stato esposto all'umidità o un oggetto estraneo è caduto all'interno del cabinet, staccare il cordone di alimentazione alla presa di rete. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controllingi riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apprecchio alla rete di alimentazione. Conservate questo manuale per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avventenze e le operazioni per il funzionamento.

Pulire l'unità solamente con un panno asciutto o con un piccolo aspirapolvere.

Dovete lasciare 10 cm di spazio attorno all'apprecchio. L'unita non deve essere posta su un letto, divano, tappeto, o posti che possano bloccare le apertura di ventilazione. Se l'apprecchio è posizionato in una libreria o in un cabinet, fate in modo che ci si abbastanza spazio attorno all'unità per consentire un'adeguata ventilazione e raffreddamento.

L'unità dovrebbe essere posta lontano da fonti di calorie come caloriferi, termostati, stufe, o altri apparecchi che producono calorie

L'apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo descririto nelle istruzioni oindicato sull'apparecchiatura.

Collegate l'unità alla presa di alimentazione solo con il cavo a tre poli polarizzato che viene fornito o con un equivalente. Non cercate di eliminare la massa o di manomettere le polarizzazioni. Il cavo dovrebbe essere collegato ad un'uscita a muro polarizzata a tre poli. Non usate prolonghe

Non far passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato ad angoli acuti, esposto al calorie o danneggiato in alcun modo. Fate particolare attenzione al cavo di alimentazione all'altezza della spina e nel punto in cui esce alla parte posteriore dell'apparechio.

Il cordone di alimentazione dovrebbe essere scollegato quando l'apparechiatura è inutilizzata per un periodo piuttosto lungo.

L'apparecchiatura dovrebbe essere disattivata e data a personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati
• Oggetti sono caduti, o del liquido è stato versato nell'apparechio
  L'appareciatura è stata esposta alla pioggia
  L'apparechéatiura non sembra funzionare in modo normale
  L'apparecchiatura è caduta, o il cabinet è rimasto danneggiato

Posizionate l'unita su una superficie piano abbastanza resistente da所提供 tare il suo peso. Non posizionatela su un carrello che potrebbe ribaltarsi.

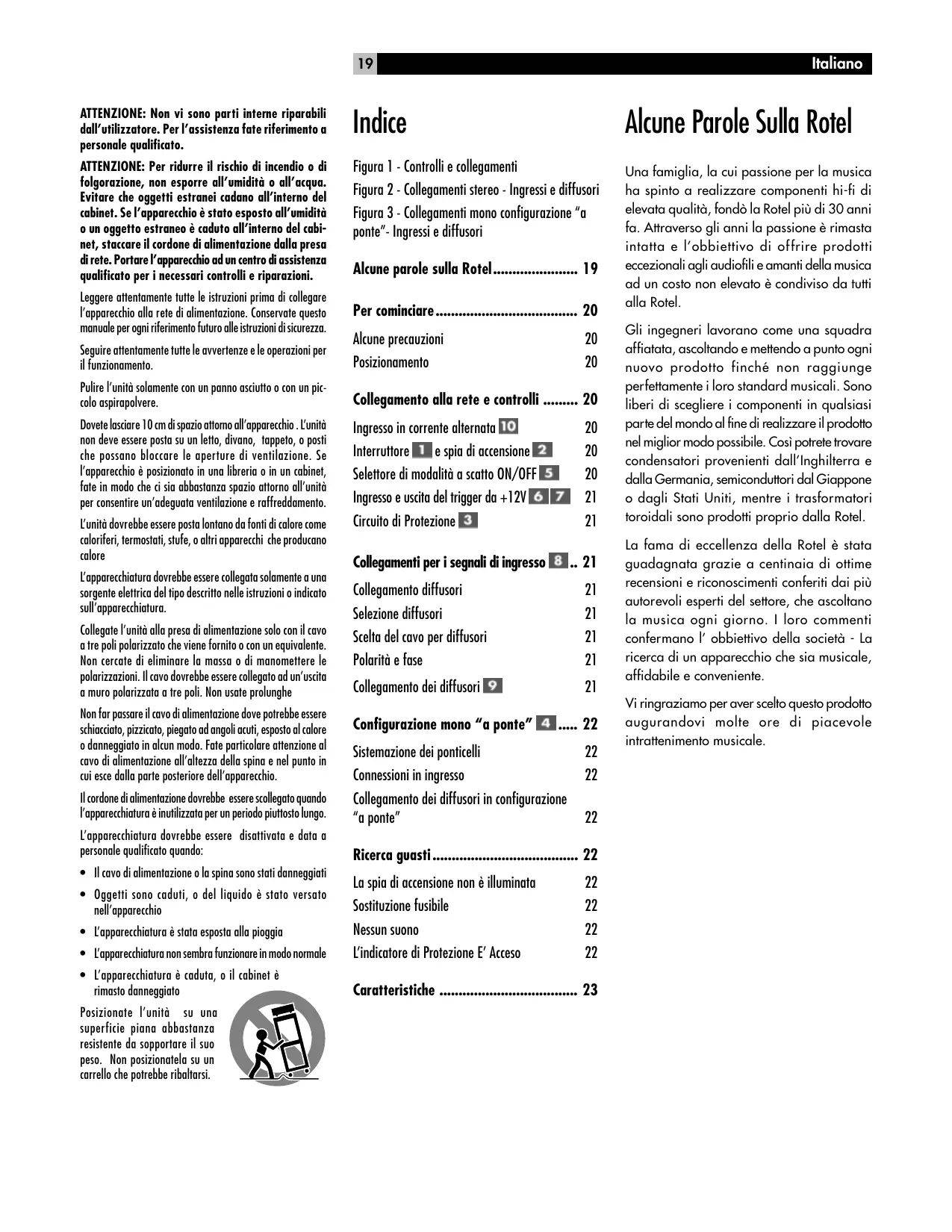

Indice

Figura 1 - Controllie collegamenti

Figura 2 - Collegamenti stereo - Ingressi e diffusori

Figura 3 - Collegamenti mono configurazione "a ponte" - Ingressi e diffusori

Alcune parole sulla Rotel 19

Per cominciare 20

Alcune precazioni 20

Posizionamento 20

Collegamento alla rete e controli 20

Ingressoincurrentealternata 10 20

Interruttore 1 e spia di accensione 2 20

Selettore di modalità a fatto ON/OFF 5 20

Ingresso e uscita del trigger da +12V 67 21

Circuito di Protezione 3 21

Collegamenti per i segnali di ingresso 8..21

Collegamento diffusori 21

Selezione diffusori 21

Scelta del cavo per diffusori 21

Polarità e fase 21

Collegamento dei diffusori 9 21

Configurazione mono "a ponte" 4 .... 22

Sistemazione dei ponticelli 22

Connessioni in ingresso 22

Collegamento dei diffusori in configurazione "a ponte" 22

Ricerca guasti 22

La spi di accensione non è illuminata 22

Sostituzione fusibile 22

Nessun suono 22

L'indicatore di Protezione E' Acceso 22

Caratteristica 23

Alcune Parole Sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirere prodotti eccezionaliagli audiofilieamanti della musica ad un costo non elevato è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle traformatori toroidali sono prodotti proprio nella Rotel.

La fama di eccellenza della Rotel è stata guidagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica ogni giorno. I loro commenti confirmano l'obbiettivo della società - La ricerca di un appearechio che sua musica, affidabile e conveniente.

Vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale.

Per Cominciare

Grazie per aver acquistato il finale di potenza RB 1070. Quando utilizzato in un impianto hi-fi di alta qualità o in unsystema home theater il vosto amplificatore Rotel vi garantirà numerousi anni di intrattenimento musicae.

L'RB 1070 è un finale stereo ad alta potenza in grado di offrirre altissme prestazioni sonore. Transistor di uscita discreti, un'alimentazione sovra dimensionata, componenti selezionati e il famoso concetto Rotel di Design Bilanciato assicurano una superba qualità sonora. La capacité di erogare alta corrente consente all'RB 1070 di pilotare andere i diffusori meno efficienti.

Siate a conoscenza del fatto che l'RB 1070 è in grado di erogare altissimi livelli di potenza, superiori a 130 Watt per canale. Assicuratevi che i vostri diffusori possano sostartare la potenza dell'RB 1070. Se avete dei dubbi sui vostri diffusori chiedete consiglio al.vostro rivenditore Rotel.

L'installazione dell'RB 1070 e il suo funzionamento sono faciliti. Se avete gia esperienza con altri finali di potenza, non dovreste incontrare alcuna dificoltà. Collegate una coppià di cavi RCA di alta qualità tra il vostro preamplificatore e gli ingressi del finale di potenza, Collegate i vostri diffusori e ascoltate la musica.

Alcune Precauzioni

Leggete attentamente Anythinge. Oltre alle istruzioni relative alle istruzioni di base a al funzionamento fornisce interestingi informazioni su diverse configurazioni di sistema dell'RB 1070 come indicazioni generali che vi aiuteranno a ottenere prestazioni ottimali dal vosto impianto. Vi preghiamo di contattare il vosto rivenditore autorizzato Rotel per consigli o domande. Inoltre tutti nei alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti.

Conservate l'imballaggio dell'RB 1070 e tutto il materiale di imballaggio interno per un uso futuro. Trasportare l'RB 1070 in un imballo non originale potrebbe danneggiare il vosto amplificatore.

Compilate e inviate la carta di registrazione allevata all'RB 1070. Assicuratevi sono di conservare la ricevuta della vendita originale. E' il vosto migliorare documento per la data di acquisito di cui avrete bisogno agli volta sua necessario il servizio di garanzia.

Posizionamento

L'RB-1070 genera calore durante il suo normale funzionamento. Le alette di raffreddamento e le aperture di ventilazione poste sull' amplificatore sono progettate per dissipare quello calore. Le fissure di ventilazione sulla parte superiore devono essere libero. Vi dovrebbero essere 10~cm di spazio libero attorno allo chassis e un flusso d'aria adeguato per evitare il surriscaldamento dell' amplificatore.

Allo stesso modo, ricordate il peso dell'amplificatore quando scegliete un luogo per l'installazione.Assicuratevi che lo scaffale o il cabinet possano sostenerile il notevole volume.Considerateanche il notevole peso dell'amplificatore quando dovete sollevarlo. Ancora una volta usate il buon senso.

Collegamento Alla Rete e Controli

Ingresso In Corrente Alternata 7

A causa della sua elevata potenza l'RB 1070\ può erogare una notevole corrente. Pertanto dovrebbe essere collegato direttamente a una presa a muro polarizzata a due poli. Non usate una prolonga. Una robusta ciabatta\ a prese multiple più pilotare la corrente richiesta dall'RB 1070 e dagli altri componenti collegati adessa.

Assicuratevi che l'interruttore di accensione sul pannello anteriore dell'RB 1070 sua spento (in posizione esterna). Quindi collegate il cavo di alimentazione alla presa di rete.

Il vostro RB 1070 è gli stato predisporto in fabbrica per il voltaggio corretto per il paese dove lo avete acquistato. La configurazione di linea di corrente alternata è indicata su un adesivo sul pannello anteriore.

NOTA: Nel caso dovesto trasportare il vostro RB 1070 in un'altro paese è possibile riconfigurare il voltaggio. Non cercate di provedere a但这a conversione da soli. Aprire il cabinet dell'RB 1070 vi espone a voltaggi pericolosi. Consultate personale di servizio qualificato o il centro di servizio della Rotel per informazioni.

Se vi assentate da casa per un lungo periodo, è consigliabile staccare il vosto amplificatore alla rete (cosi come per gli altri componenti audio e video) durante la vostra assenza.

Interruttore 1 e Spia di Accensione 2

L'interruttor di accensione è posto sul pannello anteriore del vosto amplificatore. Per accendere l'amplificatore premete l'interruttore. La spia LED sopra l'interruttore si illuminera,indicando che l'amplificatore è acceso.Per spegnere l'amplificatore premete nuovamente il pulsante e riportatelo nella posizione iniziale.

Selettore di modalità a scatto ON/OFF 5

L'amplificatore offre I'opzione per l'accensione/spegnimento dell'alimentazione automatica o manuale. Queste modalità sono selezionabili utilizzando un interrottore a bilanciere sul pannello posteriori.

Con l'interruttore in posizione ON del TRIGGER da +12V , l'amplificatore viene attivato automaticamente quando è presente un segnale trigger da 12V al jack da 3.5mm del TRIGGER IN sul pannello posteriore. L'amplificatore si porra in modalità di standby se non è presente il segnale da 12V. L'interruttore di alimentazione sul pannello anteriore bypassa但这a funzione. Deve essere su ON perché l'interruttore trigger da +12V funzioni. Ponendo l'interruttore su OFF si toglie l'alimentazione all'amplificatore, indipendente nel fatto che un segnale trigger sia presente o no.

Ingresso e uscita del trigger da +12V 6 7

Il jack IN da 3.5 mm collega il cavo/spina da 3.5 mm per trasportare il segnale trigger da 12V al fine di attivare e disattivare l' amplificatore, come potrebbe essere fatto in un'installazione particolare. Per fare uso di questa caratteristica l'interruttore a bilanciere delve essereosto in posizione ON. Il jack OUT da 3.5 mm per collegare un'alto amplificatore che viene incorpato al trigger da 12V delve essere IN. Il segnale da 12V viene trasportato quando è presente il segnale trigger da +12V.

L'ingresso TRIGGER accetta qualsiasi segnale di controllo (AC o DC) in una gamma che va da 3 volt a 30 volt.

Circuito di Protezione 3

L'RB-1070 è dotato di un circuito di protezione termico che protege l'amplificatore da eventuali danni derivanti da condizioni operative estreme. A differenza di altri apparetcchi, il circuito di protezione dell'RB-1070 è indipendente dal segnale audio e non ha nessuna influenza sulle performance sonore. Invece, il circuito di protezione controllinga la temperatura dei finali e spegne l'amplificatore se la temperatura supera i limiti di sicurezza.

Molto probabilmente, non vedrete mai quello circuito di protezione in azione. Tuttavia se si dovessero verificare le condizioni, l'amplificatore fermerà la riproduzione e l'indicatore LED sul pannello anteriore si accenderà.

Se questo accade, spegnete l'amplificatore, lasciatelo raffreddare per alcuni minuti, cercate di identificare e risolverve il problema che ha causato l'intervento del circuito. Quando accenderete nuovamente l'amplificatore, il circuito di protezione si azzererà automaticamente e l'indicatore LED si spegnerà.

Nella maggior parte dei casi il circuito si attiva a causa di condizioni critiche come il corto circuito dei cavi dei diffusori o scarsa ventilazione che portano a situazioni di surriscaldamento. In casi molto rari carichi di diffusori ad impedenza molto bassa o molto reattivi provocano l'intervento del circuito.

Se il circuito di protezione si attiva ripetutamente e non siete in grado di isolare e risolverve il problema, contattate il mystro rivenditore Rotel per l'assistenza nella ricerca del guasto.

Collegamenti Per I Segnali In Ingresso 8

(vedere la figura 2 che illustra i collegamenti)

L'RB 1070 ha connessioni di ingresso convenzionali del tipo RCA, tipiche di tutti i componenti hi-fi.

NOTA: Per evitare forti rumori che non apprezzereste ne voi e ne i nostri diffusori, assicuratevi che l'amplificatore sua spento quando effettuate qualsiasi collegamento di segnale.

Scegliete una copbia di cavi di interconnessione di alta qualità. Collegate l'uscita del canale sinistro del vostro preamplificatore all'ingresso del canale sinistro dell'RB 1070. Collegate l'uscita del canale destro del vostro preamplificatore all'ingresso del canale destro dell'RB 1070.

Collegamento Dei Diffusori

Selezione Dei Diffusori

Vi raccomandiamo di utilizzato diffusori con un'impedenza minima nominale di 4 ohm o più alta con l'RB 1070. Dovreste aveere molta cautela nel pilotare coppie multiple di diffusori in parallelo, perché l'impedenza effettiva che l'amplificatore vede si dimezza. Per esempio, quando si pilotano due coppie di diffusori da 8 ohm, l'amplificatore vede un carico da 4 ohm. Quando si pilotano diffusori multipli in parallelo vi raccomandiamo di scegliere diffusori con un'impedenza di 8 ohm o più alta. I dati di impedenza di un diffusore non sono molto precisi. In pratica pochissimi diffusori presenterananno problemi per l'RB 1070. Se avete alcune dubbi chiedete pure consiglio al vincistro rivenditore Rotel.

Scelta Dei Cavi

Utilizzate cavi a due conduttori isolati per collegare l'RB 1070 ai diffusori. Le dimensioni e la qualità dei cavi possono averè effetti udibili sulle performance delsystema. I cavi standard vanno bene ma possono dare un'uscita più bassa o una risposta limitata in gamma Bassa, in particolare se sono molto lunghi. In generale cavi ben dimensionati miglioreranno la resa sonora. Per ottenere le miglioruri prestazioni, potete prendere in considerazioni cavi speciali di alta qualità. Il mystro rivenditore Rotel vi potra aiutare nella scelta.

Polarita' e Fase

La polarità - l'orientamento positivo/negativo dei collegamenti - per il collegamento di agli diffusore e amplificatore deve essere conforme affinché tutti i diffusori siano in fase. Se la polarità di un collegamento è accidentallymente invertita, il basso sarebbe debole e l'imagine stereo scadente. Tutti i cavi sono segnati affinché si possano identificare i due conduttori. Vi sono essere scanalature o una striscia sull'isolante di un conduttore. Il cavo può essere un'isolante trasparente con conduttori di colori diversi (rame e argento). Indicazioni sulla polarità sono essere stampate sull'isolante. Identificare i conduttori positivo e negativo e che siano corretti con i collegamenti tra l'amplificatore e i diffusori.

Collegamento Dei Diffusori 9

L' RB 1070 ha due coppie di connettori colorati (rosso e nero) sul pannello posteriore. Questi connettori accettano cavi spellati, forcelle, o doppi connettori a banana (ad eccezione dei paesi della Comunità Europea dove non sono consentiti)

Portare il cavo dall'RB 1070 ai diffusori.
Lasciatelo lento in modo da poter muoveri i componenti abbastanza da consentire l'accesso ai connettori dei diffusori.

Seutilizzate i doppi connettori a banana,
collegateli ai cavi ed inserteti nella parte
postiore dei connettori dell'amplificatore.
Gli anelli dei connettori dovrebbero essere
avvitati in tutti i casi (in senso orario).

Se state utilizzando connettori a forcella, collegateli ai cavi. Se state collegando cavi spellati direttamente ai connettori, separate i conduttori dei cavi e strappate indietro l'isolante dall'estemità di agli conduttore. Fate attenzione a non tagliare l'intreccio dei fili. Svitate (in senso antiorario) gli anelli dei connettori. Posizionate la forcella attorno al perno del connettore o inserte il filo avvolto nel foro del perno. Avvitate gli anelli in senso orario per serrare la forcella o il filo.

NOTA: Assicuratevi che non vi siano fili sparsi che potrebbero toccare i fili o i connettori adiacenti.

Configurazione Mono "a Ponte" 4

(vedere la figura 3 per il funzionamento "a ponte" e la).[sistemazione dei ponticelli]

I due canali dell'RB-1070 sono essere collegati "a ponte". In questa configurazione il canale singolo eroga l'enorme potenza di 360 watt! Questa caratteristica vi consente di aumento la potenza dell'intero sistema collegando a ponte il vosto RB 1070 e aggiungendo un secondo RB 1070 in configurazione "a ponte". Oppure l'RB 1070 viene configurato "a ponte" per pilotare un subwoofer. Notate tuttavia che quando I'RB 1070 è configurato "a ponte" il diffusore collegato adesso devere avere un'impedenza pari o superiore ad 8 ohm.

Al fine di utilizzato l'RB 1070 in configurazione a ponte, è necessario spostare tre ponticelli all'interno dell' amplificatore posizionandoli da una series di connessioni ad un'altra. Questa operazione dovrebbe essere effettuata da personale qualificato. Chiedete al vosto rivenditore Rotel. Inoltre l'RB 1070 deve essere collegatoagli altri componenti in modo diverso. Quando l'RB 1070 è configurato "a ponte", la spia luminosa BRIDGED MONO posta sul pannello anteriore si illuminera. 4

Sistemazione dei ponticelli

Prima di aprire il cabinet dell'RB 1070 per sistmare i ponticelli, dovrete scollegare il cordone di alimentazione alla presa di corrente a muro. NON APRITE IL CABINET DELL'RB 1070 SE NON AVETE PRIMA SCOLLEGATO IL CORDONE DI ALIMENTAZIONE DALLA PRESA DI CORRENTE. SE NON LO EFFETTUA RE SICHIATE DI -ESPORVI A VOLTAGGI PERICOLOSI.

Dopo aver scollegato il cordone di alimentazione, rimuovete le viti che fissano il coperchio del cabinet allo chassis e fate scivolare il coperchio. Individuate i tre blocchi di collegamenti etichettati S601, S602 ed S603. Il collegamento standard dei ponticelli predisporto in fabbrica (stereo) è sulle connessioni 1 e 2 di agli blocco. C'è un asterisco stampato sulla piastra del circuito vicino aquesta posizione. Per convertire l'RB 1070 in configurazione a ponte spostate i tre ponticelli sulle connessioni 2 e 3 di agli blocco di connessioni dei ponticelli. Risistemate il coperchio del cabinet. Non ricollegate alla rete l'RB 1070 se non avete richiuso il coperchio del cabinet.

Collegamenti In Ingresso

Quando utilizzato l'RB 1070 in configurazione mono "a ponte", collegiate il cavo proveniente dall'uscita del preamplificatore all'ingresso del canale sinistro. Nessun collegamento devese più fatto sul canale destro.

Collegamento Dei Diffusori Nella Configurazione "a Ponte"

Quando utilizzato l'RB 1070 in configurazione mono "a ponte", il cavo diretto ai diffusori è collegato ai terminali positivi dei canali destro e sinistro. Collegate il cavo che va al terminale positivo del diffusore al terminale positivo del canale sinistro dell'RB 1070. Collegate il cavo che va al terminale negativo del diffusore al terminale positivo del canale destro dell'RB 1070. Nessuna connessione deve essere effettuata ai terminali negativi dell'RB 1070.

Ricerca Dei Guasti

Nei sistemi audio multi problemi derivano da collegamenti sbagliati o inadeguate regolazioni dei controlli. Se vi si pone un problema, isolate l'area critica verificate i comandi, determinate la causa del problema e operare i necessari cambiamenti.

Se non siete in grado di far suonare l'RB 1070 fate riferimento ai suggerimenti per le condizioni che seguono:

La Spia di Accensione Non Si Illumina

Non arrivava corrente all'RB 1070. Controllate il pulsante di accensione sul pannello anteriore. Assicuratevi che sua in posizione di accensione. Controllate i collegamenti alla rete sull'amplificatore e sulla presa di alimentazione (CA)

Sostituzione del Fusibile

Se avete controllato tutto correttamente e non riuscite più ad accendere l'amplificatore potrebbe essersi bruciato il fusibile di alimentazione interno. Se ritenete che ciò sua successo, contattate il vosto rivenditore Rotel per informazioni sulla sostuzione del fusibile del vosto amplificatore.

Nessun Suono

Se l'amplificatore riceve l'alimentazione alla rete ma non produce nessun suono. Generalmente questo accade solo quando le aperture di ventilazione sono ostruite, quando c'è un cablaggio difettoso del diffusore, o dopo un periodo di utilizzo intenso. Spegnete l'impianto e aspettate che l'amplificatore si raffreddi. Controllate tutte le connessioni e i settaggi dei controlli sugli altri componenti collegati. Controllate attentamente i collegamenti dei cavi dei diffusori Premete l'interruttore di accensione sul pannello anteriore. Se il problema non si risolve o si ripresenta, c'è un difetto nelsystemo o dello stesso amplificatore.

L'indicatore di Protezione e' Acceso

L'indicatore sul pannello anteriore si accende quando il circuito di protezione dell'RB-1090 ha staccato l'amplificatore. Generalmente questo accade solo quando le aperture di ventilazione sono ostruite, quando c'è un cablaggio difettoso del diffusore, o dopo un periodo di utilizzo intenso. Spegnete l'impianto e aspettate che l'amplificatore si raffreddi. Premete dentro e fuori l'interruttore di accensione sul pannello anteriore per resettare i dispositivi di protezione. Se il problema non si risolve o si ripresentsa, c'è un problema nell'impianto o quello stesso amplificatore.

Caratteristiche

Potenza di uscita continua (20-20kHz, < 0.03%, 8Ω)	130 Watt p/c
Potenza d'uscita in configurazione “a ponte” (20-20kHz, < 0.03%, 8Ω)	330 W
Distorsione armonica totale (20-20kHz, 8Ω)	< 0.03%
Distorsione d'intermodulazione (60 Hz, 7kHz, 4:1)	< 0.03%
Risposta in frequenza (+0.5dB,-3dB)	4Hz-100kHz
Fattore di smorzamento	500
Impedenza altoparlanti (normal)	4Ω nominali
Rapporto segnale/rumore (IHF A)	120 dB
Impedenza d'ingres so/Sensibilità	33kΩ/1.0 volt
Alimentazione	115 Volt/60Hz (USA)
	230 Volt/60 Hz (Europa)
Assorbimento	400 W
Dimensioni (LxAxP)	430 x 121 x 350mm
Peso (netto)	11,9 Kg

Tutte le caratteristiche sono corrette al momento della stampa. Rotel si riserva il dirito di apportare malignoramenti sulla preavviso.
