BEDIENUNGSANLEITUNG RB-1070 ROTEL

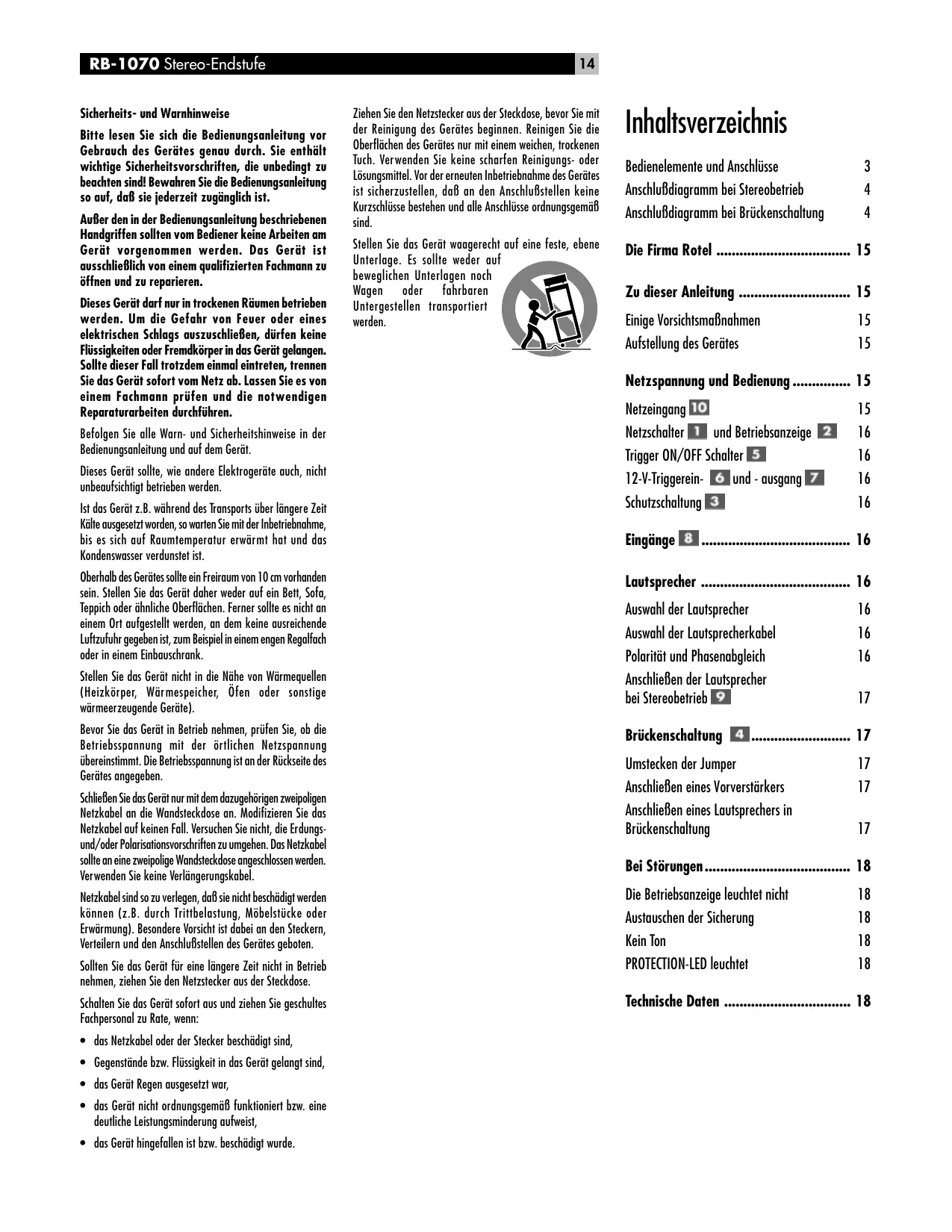

Toutes les spécifications de cet appareil étaient exactes au moment de l’impression de ce guide. Rotel se réserve le droit de les modifier sans préavis. RB-1070 Stereo-Endstufe Sicherheits- und Warnhinweise Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist. Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollten vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren. Dieses Gerät darf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschließen, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen. Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät. Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden. Ist das Gerät z.B. während des Transports über längere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwärmt hat und das Kondenswasser verdunstet ist. Oberhalb des Gerätes sollte ein Freiraum von 10 cm vorhanden sein. Stellen Sie das Gerät daher weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Ferner sollte es nicht an einem Ort aufgestellt werden, an dem keine ausreichende Luftzufuhr gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte). Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben. Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungsund/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel. Netzkabel sind so zu verlegen, daß sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlußstellen des Gerätes geboten. Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen, ziehen Sie den Netzstecker aus der Steckdose. Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
• das Gerät Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, daß an den Anschlußstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind. Inhaltsverzeichnis Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden. Die Firma Rotel ................................... 15 Bedienelemente und Anschlüsse Anschlußdiagramm bei Stereobetrieb Anschlußdiagramm bei Brückenschaltung

Zu dieser Anleitung ............................. 15 Einige Vorsichtsmaßnahmen Aufstellung des Gerätes

Netzspannung und Bedienung ............... 15 Netzeingang Netzschalter und Betriebsanzeige Trigger ON/OFF Schalter 12-V-Triggereinund - ausgang Schutzschaltung Eingänge

Lautsprecher ....................................... 16 Auswahl der Lautsprecher Auswahl der Lautsprecherkabel Polarität und Phasenabgleich Anschließen der Lautsprecher bei Stereobetrieb Brückenschaltung

Umstecken der Jumper Anschließen eines Vorverstärkers Anschließen eines Lautsprechers in Brückenschaltung

Bei Störungen ...................................... 18 Die Betriebsanzeige leuchtet nicht Austauschen der Sicherung Kein Ton PROTECTION-LED leuchtet

Die Firma Rotel Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegründet, deren Interesse an Musik so groß war, daß sie beschloß, qualitativ hochwer tigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird. Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren. Rotels guter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeden Tag Musik hören, untermauert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig günstigen Preisen. Zu dieser Anleitung Wir danken Ihnen, daß Sie sich für die RotelStereo-Endstufe RB-1070 entschieden haben. Dieses leistungsstarke Gerät kann optimal in jedem qualitativ hochwertigen HiFi- oder HiFiCinema-System eingesetzt werden. Die RB-1070 überzeugt durch höchste Wiedergabequalität. Dafür sorgen diskrete Leistungstransistoren, ein großzügig dimensioniertes Netzteil, erstklassige Bauteile und Rotels Balanced Design. Aufgrund ihrer hohen Stromlieferfähigkeit kann die RB-1070 problemlos anspruchsvolle Lautsprecher kontrollieren. Achten Sie darauf, daß die RB-1070 nur mit Lautsprechern kombiniert wird, die 130 Watt/ Kanal standhalten. Sollten Sie hierzu Fragen haben, wenden Sie sich bitte an Ihren autorisierten Rotel-Fachhändler. Die RB-1070 ist einfach zu installieren und zu bedienen. Sollten Sie bereits Erfahrung mit der Installation anderer Endstufen haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach zwei qualitativ hochwertige CinchKabel an die Ausgänge Ihres Vorverstärkers und die Eingänge Ihrer Endstufe an und verbinden Sie anschließend die Lautsprecher mit der RB-1070. Einige Vorsichtsmaßnahmen Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installationsund Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthält sie wertvolle Informationen verschiedenen Systemkonfigurationen mit der RB-1070 sowie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhändler in Verbindung. Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RB-1070 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der RB-1070 in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen Ihrer Endstufe führen. Schicken Sie die Ihrer Endstufe beiliegende Garantieanforderungskarte ausgefüllt an den Rotel-Distributor in Ihrem Land. Bewahren Sie bitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch nehmen. Aufstellung des Gerätes Die RB-1070 erwärmt sich während des normalen Betriebs. Die entstehende Wärme kann unter normalen Bedingungen über die Kühlrippen und Ventilationsöf fnungen abgeführt werden. Die Ventilationsöffnungen an der Oberseite dürfen nicht verdeckt werden. Um das Gehäuse muß ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung der Endstufe vorzubeugen. Berücksichtigen Sie beim Transport und beim Aufbau das Gewicht der Endstufe. Stellen Sie sicher, daß das Regal oder der Schrank auf das vergleichsweise hohe Gewicht der RB-1070 ausgelegt ist. Netzspannung und Bedienung Netzeingang Aufgrund der hohen Aufnahmeleistung benötigt die RB-1070 erhebliche Strommengen. Daher sollte sie direkt an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die Wandsteckdose) ausreichende Strommengen für die RB-1070 sowie die anderen an sie angeschlossenen Komponenten liefern kann. Stellen Sie sicher, daß die RB-1070 vor dem Anschließen an das Netz abgeschaltet ist, sich der Netzschalter also in der AUS-Position befindet. Verbinden Sie nun das Netzkabel mit der Geräterückseite und der Wandsteckdose. Ihre RB-1070 wird von Rotel so eingestellt, daß sie der in Ihrem Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder 115 Volt Wechselspannung mit einer Netzfrequenz von 50 Hz oder 60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben. HINWEIS: Sollten Sie mit Ihrer RB-1070 in ein anderes Land umziehen, kann die Einstellung der Endstufe geändert werden, so daß sie mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selber vorzunehmen. Durch Öffnen des Endstufengehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate. Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für längere Zeit nicht zu Hause, sollten Sie Ihre Endstufe (ebenso wie alle anderen Audio- und Videokomponenten) während Ihrer Abwesenheit vom Netz trennen. RB-1070 Stereo-Endstufe Netzschalter und Betriebsanzeige Der Netzschalter ist in die Gerätefront der RB-1070 integriert. Drücken Sie ihn, um die Endstufe einzuschalten. Die Betriebsanzeige über dem Schalter beginnt zu leuchten und zeigt an, daß die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den Netzschalter. Trigger ON/OFF-Schalter Die Endstufe verfügt an der Geräterückseite über einen Kippschalter, über den Sie die automatische Signalerfassung ein- und ausschalten können. Befindet sich der Schalter in der 12V TRIGGER ON-Position, schaltet sich die Endstufe automatisch ein, wenn an der 3,5-mm-TRIGGER IN-Buchse an der Geräterückseite ein 12V-Triggersignal anliegt. Liegt kein 12-V-Signal an, schaltet die Endstufe in den StandbyModus. 12-V-Triggerein-ausgang

Es ist unwahrscheinlich, daß es jemals zu einer Überlastung kommt. Sollte dennoch eine Störung auftreten, schaltet sich die Endstufe ab, und die PROTECTION-LED an der Gerätefront beginnt zu leuchten. Schalten Sie die Endstufe aus und lassen Sie sie einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszufinden und zu beheben. Beim erneuten Einschalten der Endstufe setzt sich die Schutzschaltung automatisch zurück, und die LED erlischt. In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen können Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren. Reagiert die Schutzschaltung immer wieder, ohne daß Sie die Fehlfunktion lokalisieren können, setzen Sie sich mit Ihrem autorisierten Rotel-Fachhändler in Verbindung. und An die 3,5-mm-IN-Buchse kann zur Übertragung des 12-V-Triggersignals ein Kabel mit 3,5-mm-Klinkensteckern angeschlossen werden. Die 3,5-mm-OUT-Buchse bietet die Möglichkeit, eine weitere Endstufe anzuschließen, die dann ebenfalls über das 12-V-Triggersignal eingeschaltet werden kann. Der TRIGGEREINGANG reagiert auf Gleichoder Wechselspannungssignale von 3 bis 30 Volt. Schutzschaltung Die RB-1070 verfügt über eine thermische Schutzschaltung. Hierdurch wird die Endstufe vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen geschützt. Im Gegensatz zu vielen anderen Konstruktionen ist die Schutzschaltung der RB-1070 unabhängig vom Audiosignal und beeinflußt den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet die Endstufe ab, sobald bestimmte Temperaturgrenzen überschritten werden. Auswahl der Lautsprecher Wir empfehlen, an die RB-1070 Lautsprecher mit einer nominalen Impedanz von mindestens 4 Ohm anzuschließen. Sie sollten beim Betrieb mehrerer parallel geschalteter Lautsprecherpaare einige Vorsicht walten lassen, da sich die effektive, vom Verstärker wahrgenommene Impedanz verringert. Beim Betrieb von zwei Paar 8-Ohm-Lautsprechern beträgt die Last für den Verstärker 4 Ohm. Werden mehrere parallel geschaltete Lautsprecher angeschlossen, empfehlen wir, Lautsprecher mit einer nominalen Impedanz von mindestens 8 Ohm einzusetzen. Die Angaben bezüglich der Impedanz von Lautsprechern sind oft ungenau. In der Praxis gibt es nur bei sehr wenigen Lautsprechern Probleme beim Betrieb mit der RB-1070. Wenden Sie sich bei Fragen bitte an Ihren autorisierten Rotel-Fachhändler. Auswahl der Lautsprecherkabel Eingänge [siehe Anschlußdiagramm Stereobetrieb in Abbildung 2] Lautsprecher bei Die RB-1070 verfügt über Cinch-Anschlüsse, wie sie an jedem hochwertigen Audiogerät zu finden sind. HINWEIS: Beim Verkabeln und Anschließen sollte die Endstufe generell abgeschaltet sein. Verwenden Sie qualitativ hochwer tige Audiokabel. Schließen Sie den linken Ausgangskanal Ihres Vorverstärkers an den linken Eingangskanal der RB-1070 an. Verbinden Sie den rechten Ausgangskanal Ihres Vor verstärkers mit dem rechten Eingangskanal der RB-1070. Verbinden Sie die RB-1070 und die Lautsprecher über ein isoliertes, zweiadriges Lautsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard“Klingeldraht” wird funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, daß Kabel mit größerem Querschnitt eine verbesser te Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachhändler wird Ihnen bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen. Polarität und Phasenabgleich Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muß für jede L a u t s p re c h e r - / Ve r s t ä r k e r v e r b i n d u n g phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen. Deutsch

Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden Sie zwischen positiven und negativen Leitern und achten Sie beim Anschluß an Lautsprecher und Verstärker auf die gleiche Polung. Anschließen der Lautsprecher bei Stereobetrieb Die RB-1070 verfügt an der Rückseite über zwei Paar farbig gekennzeichnete Anschlußklemmen. diese Anschlußklemmen können blanke Drähte oder Kabelschuhe angeschlossen werden. Führen Sie das Kabel von der RB-1070 zu den Lautsprechern. Lassen Sie sich genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen. Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlußklemmen und drehen die Klemmen im Uhrzeigersinn fest. Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Polklemmen. Anschließend drehen Sie die Polklemmen im Uhrzeigersinn fest. HINWEIS: Achten Sie bitte darauf, daß die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist. Brückenschaltung [siehe Anschlußdiagramm und Jumperpositionen in Abbildung 3] Die beiden Kanäle der RB-1070 können zu einem Kanal “gebrückt” werden. In Brückenschaltung liefert die RB-1070 eine Ausgangsleistung von beeindruckenden 330 Watt! Dur ch Brückenschaltung und Anschließen einer zweiten Endstufe können Sie Ihr Gesamtsystem optimieren. An die „gebrückte“ RB-1070 kann beispielsweise ein Subwoofer angeschlossen werden. Beachten Sie, daß die Mindestimpedanz der Lautsprecher bei Brückenschaltung 8 Ohm beträgt. Um die RB-1070 in Brückenschaltung betreiben zu können, müssen im Gehäuse drei Jumper umgesteckt werden. Dies sollte von einem qualifizierten Fachmann durchgeführt werden. Fragen Sie Ihren autorisierten RotelFachhändler. Bitte beachten Sie auch die Hinweise zum Anschluß an die anderen Komponenten (siehe unten). Brückenschaltung leuchtet an der Gerätefront die BRIDGED MONO-LED Umstecken der Jumper Ziehen Sie vor dem Öffnen des Verstärkergehäuses den Netzstecker aus der Steckdose. ÖFFNEN SIE DIE RB-1070

ERST, WENN SIE VOM NETZ GETRENNT

IST. ANSONSTEN SETZEN SIE SICH

GEFÄHRLICHEN SPANNUNGEN AUS. Nach Ziehen des Netzsteckers lösen Sie die Schrauben der Gehäuseabdeckung und entfernen den Deckel vom Verstärker. Der Abbildung

Anfang der Bedienungsanleitung können Sie die Positionen der drei mit S 601, S 602 und S 603 gekennzeichneten Jumperblöcke entnehmen. Standardmäßig, d.h. für den Stereobetrieb, werden die Jumper jedes Blocks im Werk auf die Pins 1 und 2 gesetzt. Diese Position ist auf der Platine mit dem *-Symbol markiert. Für den Monobetrieb sind alle drei Jumper auf die Pin-Positionen 2 und 3 zu setzen. Schließen Sie die RB-1070 erst wieder an das Netz an, wenn der Gehäusedeckel ordnungsgemäß angebracht worden ist. Anschließen eines Vorverstärkers Wird die RB-1070 in Brückenschaltung betrieben, so verbinden Sie den linken Ausgang des Vorverstärkers mit dem linken Eingang der Endstufe. Der rechte Eingang der Endstufe wird nicht genutzt. Anschließen eines Lautsprechers in Brückenschaltung In Brückenschaltung werden die negativen (–) Lautsprecheranschlußklemmen nicht genutzt. Verbinden Sie die mit “+” gekennzeichnete Lautsprecheranschlußklemme des linken Verstärkerkanals mit der (+)-Anschlußklemme des Lautsprechers und die mit “+” gekennzeichnete Lautsprecheranschlußklemme des rechten Verstärkerkanals mit der (–)Anschlußklemme des Lautsprechers. RB-1070 Stereo-Endstufe

Bei Störungen Technische Daten Tritt eine scheinbare Fehlfunktion auf, sollten zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf Einstellungsfehlern oder fehler haften Anschlüssen. Läßt sich das Problem nicht beheben, wenden Sie sich bitte an Ihren autorisierten Rotel-Fachhändler. Dauerausgangsleistung (20 - 20.000 Hz, < 0,03 %, 8 Ohm) 130 Watt/Kanal Ausgangsleistung bei Brückenschaltung (20 – 20.000 Hz, <0,1 %, 4 Ohm) 330 Watt Gesamtklirrfaktor (20 - 20.000 Hz, 8 Ohm) < 0,03 % Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1) < 0,03 % Die Betriebsanzeige leuchtet nicht Frequenzgang (+0,5 dB , –3 dB) 4 bis 100.000 Hz Dämpfungsfaktor (20 - 20.000 Hz, 8 Ohm)

Lautsprecherimpedanz Minimum 4 Ohm Geräuschspannungsabstand (IHF A) 120 dB Eingangsimpedanz/-empfindlichkeit 33 kOhm/1,0 V Spannungsversorgung Europa USA 230 Volt/50 Hz 115 Volt/60Hz Max. Leistungsaufnahme 400 Watt Abmessungen (B x H x T) 430 x 121 x 350 mm Nettogewicht 11,9 kg Die RB-1070 bekommt keinen Strom. Prüfen Sie, ob der Netzschalter an der Gerätefront gedrückt wurde. Prüfen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose. Austauschen der Sicherung Sind alle Geräte korrekt angeschlossen und kann die Endstufe trotzdem nicht angeschaltet werden, kann es sein, daß die Sicherung im Geräteinnern durchgebrannt ist. Sind Sie der Meinung, daß dies der Fall ist, so lassen Sie die Sicherung von Ihrem autorisierten RotelFachhändler austauschen. Kein Ton Bekommt die RB-1070 Strom und ist trotzdem kein Ton zu hören, prüfen Sie, ob die PROTECTION-LED an der Frontseite leuchtet. Falls ja, beachten Sie bitte die Hinweise unten. Falls nicht, prüfen Sie, ob alle Geräte richtig angeschlossen sind und die Einstellungen an den angeschlossenen Geräten richtig vorgenommen wurden. PROTECTION-LED leuchtet Wurde die RB-1070 von der Schutzschaltung abgeschaltet, beginnt die PROTECTION-LED zu leuchten. Normalerweise passiert dies nur, wenn die Ventilationsöffnungen verdeckt sind, die Lautsprecher nicht richtig angeschlossen wurden oder die Endstufe überlastet wurde. Schalten Sie das System ab und warten Sie, bis sich die Endstufe abgekühlt hat. Drücken Sie den NETZSCHALTER anschließend einmal ein und aus, um die Schutzschaltung zurückzusetzen. Ist die Störung nicht beseitigt oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selber. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten. Italiano
