MANUALE UTENTE RB-06 ROTEL

Manuale di Istruzioni

Amplificatore di Potenza

Pannello frontale e posteriore

Schema dei collegamenti stereo

Schema dei collegamenti mono a ponte - Ingressi e diffusori

Posizione dei Jumper

Importanti instruzioni di Sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fate riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete l'apparecchio all'umidità o all'acqua. Non posizionate contentitori d'acqua, ad es. vasi, sull'unità.

Evitare che cadano oggetti all'interno del cabinet. Se l'apparecchio è stato esesto all'umidità o un oggetto è caduto all'interno del cabinet, staccate il cavo di alimentazione alla presa. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controllingi e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apprecchio alla rete di alimentazione ed utilizzato. Conservate questo manuale per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avertenze e le informazioni sulla sicurezza contente in queste istruzioni e sul prodotto stesso. Seguire toutes le istruzioni d'uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

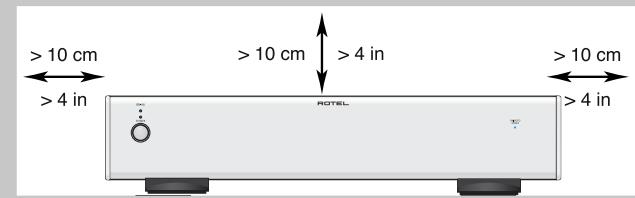

Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto. Non posizionate l'apparecchiatura su un dato, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è positizzato in una libreria o in mobile apposto, fate in modo che ci sua abbastanza spazio attorno all'unità per consentire un'adequate ventilazione e raffreddamento.

L'unità dovrebbè essere posta lontano da fonti di calorie come caloriferi, termoconvettori, stufe, o altri apparecchi che producono calorie.

L'apparecchiatura deve essere collegata esclusivamente ad una sorgente di alimentazione elettrica del tipo indicato sul pannello posteriori dell'unità.

Collegate l'unità alla presa di alimentazione solo con il cavo che viene fornito o con uno equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercate di eliminare la messa a terra o la polarizzazione. Non utilizzate prolonghe.

Non fate passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato ad angoli acuti, esposto al calore o danneggiato. Fate particolare attenzione al posizionamento del cavo di alimentazione all'altezza della presa e nel punto in cui esce alla parte posteriore dell'apparecchio.

Il cavo di alimentazione dovrebbe essere scollegato alla presa quando l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.

L'apparecchiatura non deve più essere utilizzata, devele essere disativata immediatamente e fattia ispezionare da personale qualificato quando::

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti, o del liquido è stato versato nell'apparecchio.
  L'appareciatura è stata esposta alla pioggia.
• L'apparecchiatura non sembra funzionare in modo normale.
• L'apparecchiatura è caduta, o è stata danneggiata in quale modo.

Utilizzate cavi per i diffusori isolati in Classe 2 per limitare eventuali rischi di shock elettrico.

Posizionate l'unità su una superficie piana abbastanza robusta da sosturnde il peso. Non posizionate l'unità su un mobile con ruote poiché potrebbe cadere.

Questo significato.

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA NON APRIRE

AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO.

Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto checouldo costituire pericolodi folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparente elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemporanza a quello direttive.

Indice

Figure 1: Pannello frontale e posteriore 3
Figure 2: Schema dei collegamenti stereo 4
Figure 3: Schema dei collegamenti mono a ponte - Ingressi e diffusori Posizione dei Jumper
Alcune parole sulla Rotel 20
Per cominciare 20
Alcune precazioni 20
Posizionamento 21
Cavi 21
Alimentazione AC e comandi 21
Ingresso In Corrente Alternata 10 21
Interruttore 1 di Accensione ed Indicatore di Accensione Z 21
Selettore Trigger ON/OFF 21
Ingresso ed Uscita Trigger 12V 78 21
Collegamenti di Segnale in Ingresso 5 .. 22
Collegamento diffusori 22
Scelta dei Diffusori 22
Scelta dei Cavi dei Diffusori 22
Polarita' e Fase 22
Collegamento Dei Diffusori Stereo 22
Configurazione Mono "a Ponte" 4 .... 22
Impostazione dei jumper 22
Collegamento dell'Ingresso 23
Collegamento Dei Diffusori In Configurazione Mono "a Ponte" 23
Indicatori di Protezione 3 23
Risoluzione dei problemi 23
II LED Indicatore Power del Pannello Frontale non si Accende 23
Sostituzione del Fusibile 23
Nessun Suono 23
Caratteristica Tecniche. 23

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 40 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirere prodotti eccezionaliagli audiofiliee amanti della musica ad un costing non elevato è condiviso da tutti alla Rotel.

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 40 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirne prodotti ecceziuali, indipendentemente dal loro costo,agli audiofili ed amanti della musica è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzare il prodotto nel miglior modo possibile. Così potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti alla Rotel stessa.

La fama di Rotel è stata costruita grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settor, che ascoltano la musica agli giorni. I loro commenti confermano l'obiettivo della società - La ricerca di un appearecchio che sia musicale, affidabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale.

Per Cominciare

Grazie per aver acquistato l'amplificatore di potenza stereo Rotel RB-06. Se utilizzato in unsystema home theater o stereo di alta qualità, il vostro amplificatore Rotel vi permetterà di godere di molti anni di buona musica.

L'RB-06 è un componente versatile di elevate prestazioni. Tutti gli aspetti del design sono

stati ottimizzati per conservare la piena gamma dinamica e per riproduire ancè le più delicate sfumature musicali. L'RB-06 ha

uno stadio di alimentazione stabile e potente che comprende un trasformatore toroidale specificamente progettato alla Rotel.

Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all'RB-06 di riproduire i segnali audio più impegnativi.

Questo tipo di design è più costoso da produrre, ma è migliorare per la riproduzione musicale.

Abbiamo progettato le schede dei circuiti stampati (PCB) secondo la teoria Symmetrical Circuit Traces. Ciò garantisce una più fedele riproduzione della musica ed un mantenimento più preciso del tempo. Nellesezioni più critiche del percorso del segnale vengono utilizzate resistenze a film metallico e condensatori in polistirene o polipropilene. Tutti gli aspetti di quello progettto sono stati studiati con lo scopo finale di ottenere la più fedele riproduzione sonora.

Le principali funzioni dell'RB-06 sono simplici da impostare ed utilizzato. Se avetegia esperienza con altri sistemi stereo, non dovreste incontrare alcuna dificoltà. Collegate semplicitamente i componenti da abbinare ed ascoltate la musica.

Alcune precauzioni

AVVERTENZA: Per evitare potenziali danni al vostrosystema, spegnete TUTTI i componenti quando collegate o scollegate i diffusori o qualsiasi componente connesso. Non riaccendete l'impianto fina a quando non siete sicuri che tutti i componenti siano collegati correttamente. Ponete particolare attenzione ai cavi dei diffusori. Non devono esserci refoli di filo liberi che potrebbero fare contatto con l'alto cavo del diffusore o con lo chassis dell'amplificatore.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di installmente di base, fornisce una valida informazione sulle varie configurazioni del RB-06 ed altri informazioni generali che vi aiuteranno a sfruttare al meglio il vostro sistema. Siete pregati di mettervi in contatto con il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre, tutti nei della Rotel saremo lieti di rispondere a qualsiasi vostra domanda e commento.

Conservate la scatola di imballo ed il materiale di protezione accluso del RB-06 per eventuali necessità future. La spedizione o lo spostamento del RB-06 in qualsiasi altri contentitore che non sia l'imballo originale potrebbe causare seri danni al prodotto.

Compilate e spedite il tagliando di garanzia accluso con l'RB-06. Conservate la ricevuta d'acquisto originale. E' la prova di acquisto del prodotto contente la data di acquisto, che vi servirà nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che gestis- cono segnali a basso livello,anche l'RB-06.
puo essere condizionato da agenti esterni
nell'ambiente in cui viene utilizzato. Evitate di appoggiare l'RB-06 sopra ad altri com- ponenti o di fare passare i cavi di segnale audio vicino ai cavi dell'alimentazione.
Questo ridurra al minimo il verificarsi di
interferenze o disturbi.

L'RB-06 genera calore durante il normale funzionamento. I dissipatori di calore e le aperture di ventilazione sono stati realizzati per dissipare il calore. Non ostruite le aperture di ventilazione sul pannello superiore. Lasciate almeno 10cm di spazio libero attorno all'unità ed assicuratevi che ci sua una adeguata ventilazione, per prevenir il surriscaldamento dell'amplificatore.

Quando sccagliete una collocazione tenete in considerazione il peso dell'unità. Assicuratevi che lo scaffale su cui poggia o il mobile su cui viene inserto possano sostenerne il peso. Vi raccomandiamo di installare l'RB-06 in mobili progettati per accogliere componenti audio. Questi mobili sono progettati per ridurre od eliminare le vibrazioni che possono influire negativamente sulla qualità sonora. Chiedete consiglio al vincro rivenditore autorizzato Rotel sui complementi d'arredo dedicati agli apparecchi audio e su come effettuire una corretta installatione dei componenti audio.

Cavi

Assicuratevi sempre di mantenere separati i cavi di alimentazione dai cavi di segnale digitali e quelli di segnale audio standard nel cablaggio del vostrosystema. Questo ridurra la possibilità

di un'interferenza e disturbo fra i cavi di alimentazione o i cavi digitali. L'utilizzo di cavi schermati di alta qualità, contribuireanche ad evitare disturbi od interferenze che potrebbero,influire sulla qualità sonora del vostroystema. Per maggiori dettagli in merito contattate il vostro rivenditore autorizzato Rotel, che saprà consigliarvi i migliori cavo per il vostro systema.

Alimentazione AC e comandi

Alimentazione in corrente alternata 10

Con l'RB-06iene fornito in dotazione un cavo di alimentazione AC;utilizzate quello cav o un cavo equivalente. Non usate prolonghe. Potete eventualmente utilizzato una ciabatta a prese multiple che sera (cosi come la presa a cui verrà collegata) in grado di gestire la corrente richiesta dall'RB-06 e dagli altri componenti collegati adessa.

Assicuratevi che I'interruttore principale Power sul pannello frontale del RB-06 sua disattivato. Quindi, inserte un capo del cavo nel connettore di alimentazione AC sul pannello posteriori dell'amplificatore; inserte l'alto capo del cavo in una presa di rete AC.

Il vosto RB-06 è configurato alla fabbrica per funzionare alla tensione di alimentazione appropriata del paese in cui l'avete acquistato (USA:115V/60Hz, Europa:230V/50Hz). La tensione di alimentazione AC impostata è individata su un adesivoippo sul retro del vosto appearecchio.

NOTA: Nel caso in cui dobbiate spostare il vosto RB-06 in un'alto paese, è possibile configurarlo per l'utilizzo con una tensione differente. Non tentate di effettuire esta operazione da soli, l'apertura del cabinet del RB-06 potrebbe esporvi a tensioni pericolose. Consultate un technician autorizzato o il servizio assistenza Rotel per maggiori informazioni.

Il cavo di alimentazione dovrebbe essere scollegato alla presa se l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo (consigliabile per tutti i nostri componenti audio e video).

Interruttore 1 di Accensione ed Indicatore di Accensione 2

L'interruttore di accensione Power è posizionato sul pannello frontale. Per attivare l' amplificatore (o per attivareanche la modalità automatica di accensione),premetelo.L'indicatore di accensione sul tasto si illumina,indicando che l' amplificatore è attivo.Per speggere l' amplificatore, premete nuovamente il tasto in modo da riportarlo nella sua posizione esterna.

Selettore Trigger ON/OFF 5

L'amplificatore permette di scegliere se effettuare l'accensione/spegnimento manuale o automatica. Queste modalità sono selezionabili utilizzando un selettore posto sul pannello posteriori.

Con il selettore in posizione 12V TRIGGER ON, l'amplificatore viene attivato automaticamente quando è presente un segnale trigger da 12V sul connettore da 3.5mm TRIGGER IN sul pannello posteriore. L'amplificatore si porra in modalità di standby se non è presente il segnale da 12V. L'interruttore di alimentazione sul pannello anteriore bypassa但这a funzione. Deve essere su ON perché ilsystema Trigger +12V possa funzionare. Mettendo l'interruttore su OFF si toglie l'alimentazione all'amplificatore, indipendente nel fatto che un segnale trigger sua presente o no.

Ingresso ed Uscita Trigger 12V 7

Il connettore contrassegnato IN serve per collegare un cavo con connettore da 3.5 mm che trasporta il segnale trigger da 12V al fine di attivare e disattivare l'amplificatore. Perutilizzare questa funzione il commutatore delve essereosto in posizione ON. Qesto ingresso accetta un qualiasi segnale di controlo (AC o DC) da 3 a 30V

Il connettore contrassegnato OUT serve per inviare,tramite un cavo con connettore da 3.5 mm ,il segnale trigger da 12V ad altri componenti. Il segnale di uscita 12V è disponibile agli qualvolta è presente un segnale trigger 12V all'ingresso IN.

Collegamenti di Segnale In Ingresso

[Vedi figura 2 per normali collegamenti stereo.]

L'RB-06 dispone di normali connettori di ingressro RCA, del tipo che si trovano su quasi tutti gli apparecchio audio.

NOTA: Per prevenir scariche nei diffusori che potrebbero danneggiarli, assicuratevi che il sistema sia spento quando effettuate qualsi collegamento di segnale.

Utilizzate cavi di connessione alta qualità. Collegate l'uscita del canale sinistro del vostro preamplificatore all'ingresso del canale sinistro del RB-06. Collegate l'uscita del canale destro del vostro preamplificatore all'ingresso del canale destro del RB-06.

Collegamento Diffusori

Selezione Dei Diffusori

Raccomandiamo l'utilizzo di diffusori con impedenza nominale di 4ohm o superiore. Fate attenzione se desiderate pilotare più diffusori in parallelo, poiché l'impedenza effettiva che l'amplificatore rileva è sempre la metà. Per esempio, quando pilotate due coppie di diffusori da 8ohm, l'amplificatore rileva un carico di 4 ohm.

Quando pilotate più coppie di diffusori in parallelo, vi raccomandiamo di scegliere diffusori con impedenza di 8ohm o superiore. Poiché i dati sull'impedenza dei diffusori non sono molto precisi, In pratica, pochissimi diffusori presenteranno un problema per l'RB-06. Fate riferimento al vostro rivenditore autorizzato Rotel se avete eventuali dubbi in merito.

Scelta Dei Cavi Dei Diffusori

Per collegare I'RB06 ai diffusori utilizzate cavi isolati bipolari. La sezione e la qualità del cavo possono avere effetti udibili sulla qualità della riproduzione delsystema: potete utilizzato dei cavi standard per diffusori, ma potrebbero dare luogo ad una uscita di basso livello o ad una risposta alle basse frequenze inadeguata, in particolar modo con cavi molto lunghi. In generale, dei cavi di buona qualità miglioreranno il suono. Se volete ottenere le migliorioni prestazioni, dovreste considerare l'acquirezzo di cavi per diffusori di alta qualità; il vostro rivenditore Rotel può aiutarvi nella scelta dei cavi adatti al vostroystema.

Polarita' e Fase

La polarità, o orientamento positivo/negativo, dei collegamenti di anni diffusore ed amplificatore deve sempre essere rispetto, in modo che tutti i diffusori siano in fase. Se la polarità di una connessione viene erroneamente invertita, la riproduzione delle basse frequenze sare è molto debole e l'immagine stereo risulterà degradata. Tutti i cavi per diffusori sono contrassegnati in modo da poterli identificare disponibile: solitamente su uno dei due cavi è presente una striscia colorata o un'alto segno di riconoscimento simile; oppure, se l'isolante dei cavi è trasparente, i conduttore sono di colori diversi (uno di colore rame ed uno argento); oppure potrebbe essere indicata la polarità direttamente sull'isolante. Identificate i conduitori positivi e negativi e prestate attenzione ad anni collegamento che effettuate sull'amplificatore e sui diffusori.

Collegamento Di Diffusori Stereo

L'RB-06 è dotato di due coppie di terminali per diffusori identificati con un codice a colori. I connettori accettano: cavi spellati, terminali ad anello aperto e terminali di tipo "dual banana" (escludi i paesi della Comunità Europea dove il loro uso non è permesso).

Stendete il cavo dal RB-06 ai diffusori. Lasciate i cavi un po' più lunghi del necessario per darvi la possibilità di spostare i componenti ed accedere ai connettori dei diffusori.

Seutilizzate connettori dual banana, collegateli ai cavi e quindi inserteti nei connettori sul pannello posteriore. Seutilizzate questi connettori il collare a vite esagonale dei terminali delve essere avvitato completeness (in senso orario).

Se state usando terminali ad anello aperto, collegateli ai cavi. Se collegate direttamente i cavi spellati ai terminali dei diffusori,分开e i cavi,e quindi spellate i terminali dei cavi. Fate attenzione a non tagliareanche il cavo interno quando lo spellate.Svitate (in senso antiorario)i collari a vite esagonali. Posizonate i terminali ad anello aperto attorno al corpo del connettore.Avvitate il collare esagonale in senso orario per bloccare il connettore ad anello aperto o il cavo.

NOTA: Assicuratevi che non vi siano fili che fuoriescono alla parte spellata del cavo, che potrebbero andare a toccare il cavo o il connettore adiacente.

Configurazione Mono "a Ponte" 4

(vedere la figura 3 per il posizionamento dei jumpers per il funzionamento "a ponte" e per i collegamenti)

I due canali dell'RB-06 sono essere collegati "a ponte". In questea configurazione il canale singolo eroga l'enorme potenza di 180 watt! Questa caratteristica vi consente di aumento la potenza dell'intero sistema collegando a ponte il vosto RB-06 e aggiungendo un secondo RB-06 in configurazione "a ponte". Oppure l'RB-06 viene configurato "a ponte" per pilotare un Subwoofer monofonico. Notate tuttavia che quando I'RB-06 è configurato "a ponte" il diffusore collegato adesso deve avere un'impedenza pari o superiore ad 8 ohm.

Al fine di utilizzato l'RB-06 in configurazione a ponte, è necessario spostare tre jumpers all'interno dell'amplificatore posizionandoli da una series di connettori ad un'altra. Questa operazione dovrebbe essere effettuata da personale qualificato. Chiedete informazioni a riguardo al vosto rivenditore Rotel. Inoltre l'RB-06 deve essere collegatoagli altri componenti in modo diverso. Quando l'RB-06 è configurato "a ponte", la spia luminosa contrassegnata BRIDGEDMONO4 sul pannello frontale si illuminera.

Impostazione dei jumper

Scollegate il cavo di alimentazione prima di aprire il cabinet del RB-06 per impostare i jumper. NON APRITE IL CABINET DEL RB-06 PRIMA DI AVERE SCOLLEGATO IL CAVO DI ALIMNETAZIONE DALLA PRESA. LA NON OSSERVANZA DI QUESTA AVVERTENZA POTREBBBE ESPORVI A TENSIONI PERICOLOSE.

Dopo ave scollegato il cavo di alimentazione, rimuovete le viti del coperchio del cabinet, e toglietelo sfilandolo alla sua sede. Individuate i tre jumper contrassegnati con S 601, S 602 ed S 603. L'impostazione di fabbrica (stereo) dei jumper è sui pin 1 e 2 di agli blocco; la loro posizione sulla schedacircuitale è individata con un asterisco *

Per convertire la normale operatività in configurazione "a ponte", impostate tutti e tre i jumper sui pin 2 e 3 di agli blocco. Rimontate il coperchio del cabinet. Non ricollegate il cavo di alimentazione del RB-06 alla presa finché non avete rimontato il coperchio sul cabinet

Collegamento dell'Ingresso

Quando utilizzate l'RB-06 in configurazione mono "a ponte", collegiate il cavo proveniente dall'uscita del preamplificatore all'ingresso del canale sinistro. Nessun collegamento deve essere fatto sul canale destro.

Collegamento Dei Diffusori In Configurazione mono "a Ponte"

Quando utilizzate l'RB-06 in configurazione mono "a ponte", il cavo diretto ai diffusori è collegato ai terminali positivi dei canali destro e sinistro. Collegate il cavo che va al terminale positivo del diffusore al terminale positivo del canale sinistro dell'RB-06. Collegate il cavo che va al terminale negativo del diffusore al terminale positivo del canale destro dell'RB-06.

Nessuna connessione devese essere effettuata ai terminali negativi dell'RB-06.

Indicatori di Protezione 3

L'amplificatore è dotato di una protezione termica che lo protege da danni seguenti a condizioni di funzionamento estreme o inadeguate. Il circuito di protezione del RB-06 è indipendente dal segnale audio e non ha nessuna influenza sulle prestazioni soniche: il circuito di protezione tiene molto controlo la temperature degli stadi finali, e disattiva l'amplificatore se la temperature si alza altre i limiti di sicurezza.

Solitamente questo circuito non entrera mai in funzione, comunique, nel caso si verifici una condizione di guasto, l'amplificatore interrompe la riproduzione ed il LED indicator sul pannello frontale si illumina.

Se questo accade, spegnete l'amplificatore, lasciatelo raffreddare alcuni minuti, e provate ad individuare e risolverve il problema che ha causato l'intervento del circuito di protezione. Quando riaccendete l'amplificatore, il circuito di protezione si ripristinerà automaticamente ed il LED si spegnerà.

Nella maggior parte dei casi, il circuito di protezione si attiva in seguito ad una condizione di guasto dovuta ad un corto circuito dei cavi dei diffusori, o a causa di una ventilazione inadequata che porta ad un surriscaldamento dell'amplificatore. In casi molto rari, più essere causato da una impedenza molto Bassa o molto reattiva dei diffusori.

Se il circuito di protezione interviene continuamente e non siete in grado di individuare e correggere il guasto, contattate il vosto rivenditore Rotel per assistenza.

Risoluzione Dei Problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non effettuati a dovere o sbagliati, o impostazioni di controllo errate. Se ris contrate problemi, isolate l'area interessata, verificate le impostazioni degli appearecchi, determinate la causa del problema ed apporte le necessarie correzioni. Se non siete in grado di fare funzionare il RB-06, prendete spunto delleindicazioni sotto riportate:

Il LED Indicatore Power del Pannello Frontale Non Si Accende

L'RB-06 non è alimentato. Verificate che l'interruttore principale sul pannello frontale sua stato premuto. Controllate che il cavo di alimentazione AC sua collegato alla presa di rete ed all'amplificatore.

Sostituzione del Fusibile

Se tutto sembra aippo ed ancorta amplificatore non si accende, potrebbe esseri bruciato il fusibile di protezione interno. Se ritenete che ciò possa essere successo, contattate il vostro rivenditore Rotel per indicazioni sulla sostituzione del fusibile.

Nessun Suono

Se l'amplificatore è alimentato, ma non emette nessun suono dai diffusori, controllate tutte le connessioni e le impostazioni dei componenti abbinati nel sistema ...

Caratteristiche Tecniche

Potenza di uscita continua (20-20kHz, < 0.03%, 8)	70W/ch
Potenza di uscita in config. mono "a ponte" (20-20 KHz, <0.1%, 4ohm)	180W (200W a 1KHz)
Distorsione armonica totale (20-20kHz, 8ohm)	< 0.03%
Distorsione d'intermodulazione (60 Hz, 7kHz, 4:1)	< 0.03%
Risposta in frequenza (±1 dB)	10Hz-100kHz
Fattore di smorzamento (20 - 20,000Hz, 8 ohm)	500
Impedenza dei diffusori (modalità normale)	4 ohm minimo
Rapporto S/N (Pesato "A"IHF)	116 dB
Impedenza/sensibilità d'ingresso	33 KOhm/1.0 Volt
Alimentazioneversione USA	120 Volt, 60 Hz
versione Europea	230 Volt, 50 Hz
Assorbimento	250 W
Dimensioni (LxAxP)	437 x 72 x 342 mm
Altezza pane llo frontale	80mm / 2 5/32"
Peso (netto)	7.5 Kg, 16.54 lbs

Tutte le caratteristiche sono esatte al momento della stampa. Rotel si riserva il diritto di apportare miglioramenti sulla cui preavviso..
