MANUALE UTENTE Heiniger Xperience Coburn

Danger due to incorrect use!

1.1 In generale....3
1.2 Simboli e segnali di avvertimento.... 3
1.3 Uso conforme allo scopo previsto 4
1.4 Requisiti del personale 4
1.5 Alimentazione elettrica 4
1.6 Animali 6
1.7 Lame di taglio 6
1.8 Dispositivi di protezione individuale (DPI)....7
1.9 Bambini....7

2 In generale 7

2.1 Condizioni di garanzia 8
2.2 Servizio post vendita 8
2.3 Limite della responsabilità 8
2.4 Diritti d'autore 8
2.5 Campo d'applicazione 8

3 Dati tecnici....9

4 Struttura e funzione....10

4.1 Struttura.... 10
4.2 Descrizione delle funzioni 10

5 Trasporto, imballaggio e conservazione .... 10

5.1 Accessori.... 10
5.2 Imballaggio 11
5.3 Conservazione ....11

6 Messa in funzione 11

6.1 Requisiti del luogo d'impiego....11
6.2 Regolazione della pressione di tosatura....11
6.3 Accensione e spegnimento della tosatrice.... 12
6.4 Utilizzo della tosatrice 12

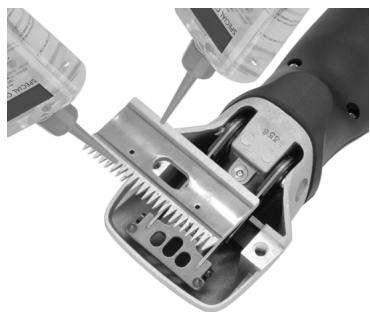

6.5 Sostituzione delle lame di taglio.... 12
6.6 Lubrificazione 14
6.7 Pulizia 15

7 Risoluzione dei problemi....16

7.1 Avvisi di sicurezza.... 16
7.2 Cause dei guasti e soluzione 16

8 Parti di ricambio 18

9 Smaltimento 19

ISTRUZIONI DI SICUREZZA IMPORTANTI

NOTA!

Ogni volta che si utilizza un apparecchio elettrico, è necessario seguire sempre le precauzioni di base descritte di seguito:

Leggere attentamente tutte le istruzioni prima di utilizzare l'apparecchio.

1 Sicurezza

1.1 In generale

PERICOLO!

PERICOLO IN CASO DI MANCATO RISPETTO DEGLI AVVISI DI SICUREZZA!

Il mancato rispetto delle istruzioni per l'uso e degli avvisi di sicurezza indicati in questa guida può causare gravi lesioni o danni all'apparecchio e alle persone.

- Attenersi strettamente alle avvertenze indicate dalle presenti istruzioni per l'uso.

Osservare le seguenti avvertenze di sicurezza:

• Non lasciare la tosatrice incustodita quando la spina di rete è collegata.
• Conservare la tosatrice al di fuori della portata dei bambini.

1.2 Simboli e segnali di avvertimento

Nelle presenti istruzioni per l'uso vengono utilizzati diversi simboli. Questi si riferiscono ad eventuali pericoli oppure segnalano delle informazioni di carattere tecnico che, in caso di mancata osservanza, potrebbero causare danni alle persone o alle cose o compromettere il regolare funzionamento dell'apparecchio.

Simboli di pericolo

AVVERTIMENTO/PERICOLO!

Segnala una probabile situazione di pericolo. La mancata osservanza di questo avvertimento può avere come conseguenza la morte o gravi lesioni delle persone.

ATTENZIONE!

Segnala una probabile situazione di pericolo. La mancata osservanza di questo avvertimento può avere come conseguenza lesioni lievi o minori alle persone.

Simboli d'informazione

NOTA!

Avvertenza, la cui mancata osservanza può causare anomalie del funzionamento o danni.

1.3 Uso conforme allo scopo previsto

Lo scopo previsto della tosatrice è descritto nel capitolo 2.5 Campo d'applicazione. È espressamente vietato utilizzare questo apparecchio per altri scopi, in particolare per effettuare la tosatura su persone o animali feroci.

L'apparecchio è destinato all'utilizzo commerciale.

La tosatrice deve essere utilizzata unicamente in ambienti asciutti. I dati riportati nel Capitolo 3 Dati tecnici sono valori e caratteristiche per l'uso vincolanti.

1.4 Requisiti del personale

• L'utilizzo della tosatrice è consentito soltanto a personale specializzato e competente. Non è consentito l'uso a persone, la cui capacità di reazione è influenzata per es. da sostanze stupefacenti, alcol o farmaci.
• L'utilizzatore deve avere già accumulato un'esperienza adeguata sul trattamento degli animali da tosare.
• L'uso dell'apparecchio da parte di bambini è vietato.
• È necessario sorvegliare i bambini per verificare che non giochino con l'apparecchio.

Persone non autorizzate

ATTENZIONE!

PERICOLO PER E A CAUSA DI PERSONE NON AUTORIZZATE!

Persone non autorizzate, che non soddisfano i requisiti descritti, non conoscono i pericoli potenziali presenti nell'area di lavoro.

• Non permettete a persone non autorizzate di accedere al luogo di tosatura.
  In caso di dubbio, rivolgersi a queste persone, affinché si allontanino dall'area di lavoro.
• Interrompere il lavoro fino a quando nell'area di lavoro sono presenti persone non autorizzate.

1.5 Alimentazione elettrica

PERICOLO!

Per ridurre il rischio di scosse elettriche:

Non afferrare l'apparecchio se è caduto in acqua. Scollegare immediatamente la spina dalla presa elettrica.
▶ Non utilizzare durante il bagno o nella doccia.
- Appoggiare o conservare l'apparecchio in modo che non possa cadere o essere trascinato in una vasca o in una bacinella. Non immergere o far cadere l'apparecchio in acqua o in altri liquidi.

Tranne durante la ricarica, scollegare sempre la spina dell'apparecchio dalla presa immediatamente dopo l'uso.
▶ Scollegare la spina di rete prima di pulire l'apparecchio.

AVVERTIMENTO!

Per ridurre il rischio di ustioni, incendi, scosse elettriche o lesioni personali:

Non lasciare mai l'apparecchio incustodito quando è collegato alla rete elettrica.
Questo apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o mancanza di esperienza e conoscenza, a meno che non siano supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. È necessario sorvegliare i bambini per verificare che non giochi con l'apparecchio.
- Utilizzare l'apparecchio solo per lo scopo descritto nelle presenti istruzioni. Non utilizzare accessori non specificati dal produttore.
Non accendere mai l'apparecchio se il cavo o la spina sono danneggiati, se non funziona correttamente, dopo che è caduto, dopo che è stato danneggiato o dopo che è caduto in acqua. Portare l'apparecchio in un centro di assistenza per un controllo ed eventuale riparazione.
▶ Tenere lontano il cavo da superfici calde.
- Mantenere le aperture di sfiato libere da pelucchi, capelli o simili.
▶ Non lasciar cadere o inserire alcun oggetto nelle aperture.
Non utilizzare l'apparecchio all'aperto né azionarlo mentre sono in uso prodotti aerosol (spray).
Non utilizzare l'apparecchio se il pettine è danneggiato o rotto, ciò potrebbe comportare lesioni del volto.
Inserire sempre prima la spina nell'apparecchio e solo successivamente collegarlo alla presa. Per scollegarlo, ruotare tutti gli elementi operativi su Off (ad es. "0"), poi estrarre la spina dalla presa.
- Non caricare o posizionare o lasciare l'apparecchio in luoghi in cui si prevede che:
- Possa essere danneggiato da un animale, oppure
- Sia esposto alle intemperie

AVVERTIMENTO!

Mantenere l'apparecchio asciutto.

1.6 Animali

ATTENZIONE!

PERICOLO DI LESIONI A CAUSA DEGLI ANIMALI!

Il rumore della macchina potrebbe inquietare l'animale. Un calcio, un attacco o il peso dell'animale possono causare lesioni.

• Solamente persone con esperienza con gli animali in questione sono autorizzate a tosare.
  Legare adeguatamente l'animale e tranquillizzarlo prima di iniziare il lavoro.
  ▶ Procedere con cautela.
  In caso di necessità, lavorare con una seconda persona.

1.7 Lame di taglio

ATTENZIONE!

PERICOLO DOVUTO A COMPONENTI MOBILI!

Le lame di taglio in movimento e gli spigoli taglienti delle stesse possono causare ferite.

▶ Procedere con cautela.
Evitare qualsiasi contatto con le lame di taglio in movimento.
- Finché l'apparecchio è collegato a una presa di corrente, anche a motore spento, non toccare l'area delle lame di taglio. Interrompere sempre l'alimentazione elettrica prima di lavorare sulle lame/sulla testina di taglio.
Non utilizzare lame danneggiate con denti smussati o mancanti. Lavorare soltanto con lame taglienti, affiliate in officine specializzate.

ATTENZIONE!

PERICOLO DI USTIONI!

Una lubrificazione insufficiente della testina di taglio causa surriscaldamento. Ciò può causare irrequietudine negli animali.

• Utilizzare l'apertura prevista per oliare le lame e la testina di taglio almeno ogni 15 minuti durante la tosatura per evitare che le lame non lavorino a secco.
• Dopo un uso prolungato, la lama di taglio può raggiungere temperature elevate.

1.8 Dispositivi di protezione individuale (DPI)

ATTENZIONE!

PERICOLO DI LESIONI CAUSATO DALLA MANCANZA DI DISPOSITIVI DI PROTEZIONE O DA DISPOSITIVI DI PROTEZIONE INADEGUATI!

Durante il lavoro è necessario indossare dispositivi di protezione individuale per ridurre i rischi per la salute.

Durante il lavoro, indossare sempre i dispositivi di protezione adatti.

Consigliamo scarpe antisdrucciolo su superfici scivolose.

Occhiali protettivi per proteggersi da frammenti che possono ferire gli occhi.

Indumenti protettivi da lavoro aderenti, con minima resistenza agli strappi, con maniche attillate e senza parti sporgenti.

Servono soprattutto che evitare che gli indumenti siano agganciati da componenti dell'apparecchio in movimento.

Non indossare anelli, collane o altri gioielli.

Indossare guanti da lavoro per proteggersi da lesioni.

Il livello di emissioni acustiche durante il lavoro è tipicamente pari a 65 dB (A). Consigliamo di indossare sempre cuffie di protezione dell'udito durante il lavoro.

1.9 Bambini

AVVERTIMENTO!

Non lasci mai la tosatrice incustodita e lavori con molta precauzione quando si trova nelle vicinanze di bambini o di persone che ignorano il pericolo.

È vietato fare azionare l'apparecchio dai bambini. I bambini non devono giocare con l'apparecchio.

CONSERVARE QUESTE ISTRUZIONI!

2 In generale

Seguendo questa guida si garantisce un utilizzo sicuro ed efficace della tosatrice. Prima di utilizzare l'apparecchio per la prima volta, leggere attentamente queste istruzioni per l'uso.

Per un uso sicuro e pulito della tosatrice è consigliabile seguire tutti i consigli di manutenzione e operazione descritti in questa guida.

Conservare le presenti istruzioni per l'uso per consultarle in un secondo tempo o per darle ai successivi proprietari.

2.1 Condizioni di garanzia

Le condizioni di garanzia sono incluse alle condizioni generali del produttore.

2.2 Servizio post vendita

Per consigli tecnici, rivolgersi al nostro servizio post vendita o ai nostri centri autorizzati alla rivendita.

I nostri collaboratori raccolgono costantemente informazioni ed esperienze ottenute dall'utilizzo delle tosatrici. Queste informazioni sono preziose per il miglioramento costante dei nostri prodotti.

2.3 Limite della responsabilità

Tutti gli avvisi e le comunicazioni esposti in questa guida sono stati redatti tenendo conto delle norme e delle regolamentazioni dello stato tecnico più recente, come pure delle nostre conoscenze e della nostra lunga esperienza.

Il produttore declina ogni responsabilità per danni dovuti a:

• mancato rispetto delle istruzioni per l'uso,
• impiego improprio dell'apparecchio,
• L'utilizzo da parte di persone non istruite al riguardo.
• Modifiche tecniche.
• impiego di parti di ricambio non originali.

Gli accessori forniti possono differenziare dalle indicazioni e dalle illustrazioni riportate in questo libretto nei casi di modelli fuori serie, di opzioni di comanda supplementari o di modifiche tecniche più recenti.

2.4 Diritti d'autore

Questo documento è protetto da diritti d'autore. Qualsiasi riproduzione o ristampa, anche parziale, nonché la riproduzione delle illustrazioni, anche in forma modificata, può avvenire solo previa autorizzazione del produttore.

2.5 Campo d'applicazione

L'apparecchio serve esclusivamente a tosare bovini ed equini. L'apparecchio è destinato all'utilizzo commerciale.

Qualsiasi altro utilizzo è da considerarsi non conforme.

ATTENZIONE!

Pericolo dovuto ad uso non conforme!

In caso di uso non conforme e/o uso diverso, l'apparecchio può comportare dei rischi.

Utilizzare l'apparecchio unicamente secondo l'uso conforme.
- Osservare le procedure descritte nelle presenti istruzioni per l'uso.

Reclami di qualsiasi genere in caso di danni derivanti da un uso non conforme non saranno accettati.

Il rischio è interamente a carico dell'utilizzatore.

ATTENZIONE!

Pericolo dovuto a uso improprio!

In particolare evitare di usare l'apparecchio nei seguenti casi:

▶ Utilizzo della tosatrice su persone.
La tosatura di altre specie animali, in particolare di animali pericolosi come ad esempio i felidi.

3 Dati tecnici

Impugnatura	∅ 54 mm
Lunghezza	301 mm
Peso (senza cavo d'allacciamento)	1,24 kg
Tensione
Corrente assorbita massima
Frequenza	vedere targhetta sulla macchina
Potenza assorbita
Numero di giri
Rumorosità ( LPA )	65 dB(A) (EN 60745-1:2009)
Incertezza K	3 dB
Intervallo di temperatura ambiente	0 - 40 °C
Umidità relativa massima	10 - 90%
Vibrazione ahv	4,9 m/s 2
Incertezza K	1,5 m/s 2

Con riserva di apportare modifiche e miglioramenti tecnici.

4 Struttura e funzione

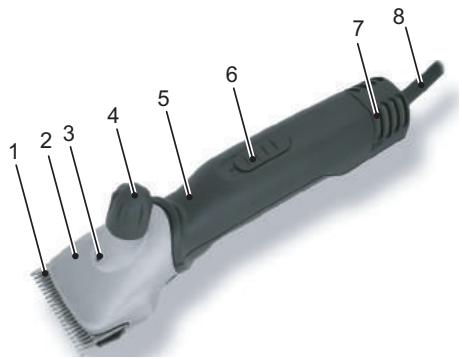

4.1 Struttura

1 Lame di taglio
2 Testina di taglio
3 Apertura per la lubrificazione
4 Impostazione della pressione di tosatura
5 Parte del motore
6 Interruttore di accensione/spegnimento
7 Filtro dell'aria
8 Cavo

4.2 Descrizione delle funzioni

La testina di taglio serve a tosare bovini ed equini. Le due lame di forma dentata sono utilizzate come utensile tagliente. La lama inferiore rivolta verso la pelle (2) è fissa ed è avvitata al corpo dell'apparecchio. La lama superiore (3) si muove in senso orizzontale rispetto alla lama inferiore. La lama superiore viene spostata con l'ausilio di una leva orientabile. La pressione di taglio tra le lame viene impostata tramite la testina regolabile (1).

5 Trasporto, imballaggio e conservazione

5.1 Accessori

1 tosatrice
1 paio di lame di taglio
1 giravite speciale
1 flaconcino di olio lubrificante speciale
1 pennello di pulizia
1 valigetta per il trasporto e la conservazione
1 manuale di istruzioni

NOTA!

- Controllare che la fornitura sia completa e verificare eventuali danni. Segnalare immediatamente al proprio fornitore/ rivenditore un'eventuale fornitura incompleta o danneggiata.

5.2 Imballaggio

Per l'imballaggio usiamo esclusivamente materiali ecologici.

Il riciclaggio dei materiali dell'imballaggio consente di risparmiare materie prime e riduce il volume dei rifiuti. Smaltire gli imballaggi non più necessari secondo le disposizioni locali vigenti.

5.3 Conservazione

Conservare la tosatrice con gli accessori nelle seguenti condizioni:

▶ Non conservare la tosatrice all'aperto.
Riporre tosatrice e accessori asciutti e privi di polvere.
▶ Proteggerli dal sole.
▶ Evitare movimenti bruschi.
▶ Temperatura di conservazione: da 0 a 40°C.
▶ Umidità atmosferica: massimo 90 %.
- Controllare lo stato generale di tutti gli elementi in caso di conservazione prolungata (più di 3 mesi).
- Conservare nella custodia la tosatrice pulita fra gli interstizi interni, ben lubrificata e con il sistema di taglio privo di tensione (pericolo di corrosione).

6 Messa in funzione

6.1 Requisiti del luogo d'impiego

▶ Prestare attenzione alle condizioni d'uso (vedere capitolo 3 Dati tecnici).
Le prese della corrente all'esterno devono essere provviste di interruttore differenziato (FI).
Nella postazione di lavoro deve essere presente un'illuminazione sufficiente.
La presa di corrente deve essere facilmente accessibile, in modo da poter interrompere rapidamente il collegamento.
Il cavo d'allacciamento non deve essere teso né attorcigliato.
Accertarsi che l'aerazione sia sufficiente.

6.2 Regolazione della pressione di tosatura

Regolare la pressione di tosatura prima di cominciare le operazioni come segue:

▶ Ruotare la testina regolabile nella direzione delle frecce fino ad avvertire una prima resistenza.
▶ Ruotare il pulsante di regolazione di un ulteriore quarto di giro in direzione della freccia.
Dopo ogni nuova regolazione, verificare il rendimento di taglio sull'animale e solo successivamente avvitare ulteriormente.

Se il risultato di tosatura è scarso, la pressione di tosatura può essere aumentata ruotando di un altro quarto di giro la manopola di regolazione nella direzione della freccia. Se non si ottiene il risultato desiderato, le lame di taglio devono essere sostituite o affiliate.

NOTA!

- Con una pressione di tosatura minima si possono accumulare peli tra le lame di taglio. Ciò comporta un risultato di tosatura insoddisfacente. Pulire in questo caso le lame di taglio come descritto al Paragrafo 6.7.

6.3 Accensione e spegnimento della tosatrice

Per accendere la tosatrice, portare l'interruttore di accensione/spegnimento in posizione I.
Per spegnere la tosatrice, portare l'interruttore di accensione/spegnimento in posizione 0 (vedere Fig. 4).

Fig. 4

6.4 Utilizzo della tosatrice

Avvicinarsi all'animale frontalmente.
Legare l'animale da tosare e tranquillizzarlo.
▶ Inserire la spina di rete nella presa.
▶ Accendere la tosatrice nel campo visivo dell'animale.
▶ Osservare il comportamento dell'animale durante la tosatura.
Dopo la tosatura, spegnere la tosatrice ed estrarre la spina di rete dalla presa.

6.5 Sostituzione delle lame di taglio

• Disinserire la tosatrice spostando l'interruttore di accensione e spegnimento sulla posizione "0".
  ▶ Estrarre la spina di rete dalla presa.
  Girare la testina regolabile nella direzione della freccia fino a che la resistenza si allenta.
  Posizionare la tosatrice su una superficie piana con le viti della piastra porta-pettine rivolte verso l'alto.

▶ Allentare le viti della piastra porta-pettine e rimuovere le lame di taglio.

Durante il montaggio delle lame di taglio, nuove o riaffilate, fare attenzione che si trovino nella posizione corretta l'una rispetto all'altra.

▶ Montare la nuova lama superiore in direzione della leva orientabile.
▶ Mettere alcune gocce di olio sulla superficie affilata della lama superiore.

Fig. 8

Fig. 9

Montare la nuova lama inferiore. Allinearla in modo che la superficie affilata sporga di 1,5 - 2 mm rispetto alle punte della lama superiore.
Fissare saldamente le viti alla piastra porta-pettine.

NOTA!

▶ Lavorare unicamente con lame ben affiliate, sostituire quelle smussate o difettose e senza tutti i dentini. Un affilamento corretto dei lame di taglio della tosatrice è possibile unicamente se eseguito con macchine apposite da persone qualificate. In questo caso contattare il proprio servizio di assistenza.

6.6 Lubrificazione

Per ottenere una buona tosatura e per prolungare la vita della tosatrice compresa la testina di taglio, è necessario uno strato di lubrificante tra lama superiore e quella inferiore. Anche tutte le altre parti mobili della testina di taglio devono essere oliate.

▶ Versare a gocce l'olio sulle lame di taglio e nell'apertura per la lubrificazione sulla testina di taglio.

Fig. 10

AVVISO!

POSSIBILE DANNEGGIAMENTO DELLA TOSATRICE!

Un'oliatura insufficiente della testina di taglio causa il suo riscaldamento e riduce la durata di vita della tosatrice e delle lame di taglio.

• Lubrificare a sufficienza le lame durante le operazioni di tosatura, almeno ogni 15 minuti, per evitare che funzionino a secco.
• Utilizzare solo l'olio speciale fornito in dotazione oppure olio di paraffina con specifica ISO VG 15.

NOTA!

L'olio fornito non è tossico e non provoca irritazioni alla pelle o alle mucose. Questo tipo di olio si decompone nel giro di 21 giorni per circa il 20% (CEL-L-33-T-82).
Lubrificare le lame prima, durante e dopo l'uso.
Lubrificare le lame al più tardi quando lasciano strisce o quando procedono più lentamente.
Lubrificare con alcune gocce d'olio la parte anteriore e laterale delle lame di taglio (vedere Fig. 10).
▶ Eliminare l'olio in eccesso con un panno morbido e asciutto.
▶ Degli aerosol lubrificanti non contengono abbastanza olio per una buona unzione, ma sono utili al raffreddamento dei pettini.
Sostituire immediatamente le lame danneggiate per evitare lesioni.

6.7 Pulizia

AVVISO!

PULIZIA NON CORRETTA. PERICOLO DI DANNI ALLA TOSATRICE!

• Pulire la tosatrice solo con un panno asciutto e il pennello in dotazione, il filtro dell'aria solo con un pennello asciutto o una spazzola.
  ▶ Non utilizzare assolutamente aria compressa.

Custodia della tosatrice

▶ Pulire la custodia della tosatrice con un panno asciutto.

Lama e testina di taglio

▶ Pulire la lama di taglio e la testina di taglio col pennello in dotazione.
Lubrificare la lama di taglio come descritto al Paragrafo 6.6.

Filtro dell'aria

Rimuovere il filtro dell'aria dalla tosa-trice.
Pulire il filtro dell'aria con un pennello asciutto o una spazzola. Assicurarsi che non entrino corpi estranei nella macchina durante la pulizia.
▶ Riposizionare il filtro dell'aria sulla tosatrice.

Fig. 11

AVVISO!

POSSIBILE DANNEGGIAMENTO DELLA TOSATRICE!

Il funzionamento senza filtro dell'aria può danneggiare la tagliatrice.

Far funzionare la tosatrice soltanto se il filtro dell'aria è montato correttamente.

7 Risoluzione dei problemi

7.1 Avvisi di sicurezza

PERICOLO!

PERICOLO DI MORTE DOVUTO A CORRENTE ELETTRICA!

Pericolo di morte in caso di contatto con cavi o componenti sotto tensione!

• Prima di iniziare un intervento per la risoluzione dei problemi, spegnere l'apparecchio.
• Solo il servizio clienti o personale specializzato istruito dal produttore possono eseguire riparazioni sugli apparecchi elettrici.

Durante il periodo di validità della garanzia l'apparecchio può essere aperto solo da personale autorizzato dal produttore. In caso contrario decade il diritto di garanzia.

7.2 Cause dei guasti e soluzione

Anomalia	Possibile causa	Risoluzione
Le lame superiore si muovono troppo poco.	Le molle a balestra sono spezzate.	Informare il servizio clienti.
	Il quadrato eccentrico e/o l'albero eccentrico sono consumati (lubrificazione insufficiente).
La lama superiore non si muove.	Ruota dentata difettosa.	Informare il servizio clienti.
Il pulsante di regolazione è bloccato.	La filettatura è sporca o arrugginita.	Informare il servizio clienti.
	La molla di pressione si è bloccata.
Le molle a balestra hanno gioco nell'ancoraggio alla testina.	Le viti della piastra porta-pettini sono allentate.	Fissare saldamente le viti alla piastra porta-pettine.
La leva orientabile ha gioco rispetto alle molle a balestra.	Le molle a balestra e/o le viti a testa cilindrica sono consumate.	Informare il servizio clienti.
La leva orientabile si muove verso l'alto e il basso con fatica.	Manicotto di centraggio perso.	Informare il servizio clienti.
Il motore funziona molto lentamente.	Le lame di taglio non sono lubrificate a sufficienza.	Lubrificare la tosatrice.
	Il motore e/o l'elettronica sono difettosi.	Informare il servizio clienti.
Il motore non si accende o si arresta subito.	Pressione di taglio troppo alta.	Ridurre la pressione di taglio come descritto al Capitolo 6.2. Far affilare le lame.
	Odore di bruciato dal carter del motore. Motore bruciato.	Informare il servizio clienti.
	Il motore e/o l'elettronica sono difettosi.
	Il motore si spegne perché sovraccarico.	Spegnere l'apparecchio e riaccenderlo dopo una fase di raffreddamento. In caso di non funzionamento, informare il servizio clienti.
La tosatrice taglia male o non taglia del tutto.	Le lame di taglio non sono più affiliate.	Informare il servizio clienti.
	Le lame non sono state affiliate a regola d'arte.
	Le lame non sono lubrificate.	Lubrificare le lame di taglio della tosatrice ogni 15 minuti.
	Pressione di taglio troppo bassa.	Aumentare la pressione di taglio come descritto al capitolo 6.2 .
	Le molle a balestra sono spezzate.	Informare il servizio clienti.
	Il vello degli animali è troppo bagnato.	Tosare solo vello asciutto.
	Peli incastrati tra la lama superiore e la lama inferiore.	Smontare le lame di taglio, pulirle, lubrificarle e rimontarle regolando la pressione di taglio.
	La testina di taglio ha troppo gioco.	Informare il servizio clienti.
	Le lame di taglio non sono allineate correttamente.	Allineare correttamente le lame di taglio, vedere Fig. 9.
La parte del motore si surriscalda.	Filtro dell'aria intasato.	Pulire o sostituire il filtro dell'aria.
	Pressione di taglio troppo elevata.	Diminuire la pressione di taglio.
	Cuscinetto difettoso.	Informare il servizio clienti.

8 Parti di ricambio

Vedere i disegni delle parti di ricambio alla fine delle presenti istruzioni per l'uso.

ATTENZIONE!

PARTI DI RICAMBIO ERRATI O DIFETTOSI POSSONO CAUSARE DANNI, DISFUNZIONI O GUASTI GRAVI E POTREBBERO COMPROMETTERE LA SICUREZZA DURANTE IL LAVORO.

Usare solo parti di ricambio originali del produttore. Ordinare le parti di ricambio unicamente dal rivenditore autorizzato o direttamente dal produttore.

NOTA!

- Con l'uso di parti di ricambio non originali, decadono tutti i diritti di garanzia, servizio, indennizzo e responsabilità civile nei confronti del produttore o dei suoi incaricati, rivenditori e rappresentanti.

Durante il periodo di validità della garanzia l'apparecchio può essere aperto solo da personale autorizzato dal produttore. In caso contrario decade il diritto di garanzia.

No. pos.	Denominazione	Quantità
	Tosatrice
1	Testina di taglio per bestiame completa	1
2	Testina regolabile per bestiame	1
3	Vite distanziale	1
4	Mandrino testina regolabile	1
5	Vite PH M5 x 14	2
6	Custodia testina di taglio per bestiame	1
7	Molla a pressione	1
8	Asta di pressione	1
9	Quadrato eccentrico	1
10	Vite a testa cilindrica con gambo M3 x 6	2
11	Molla a balestra	2
12	Leva oscillante	1
13	Vite per piastra portapettine bestiame/equini	2
14	Manicotto di centraggio completo	2
15	Rosetta di sicurezza per albero 3.73	1
16	Rosetta di sicurezza per albero 6	1
17	Albero eccentrico bestiame	1
18	Cuscinetto eccentrico completo	1
19	Ruota dentata Z22 bestiame	1
30	Filtro dell'aria	1
31	Accumulatore	1
32	Guscio superiore	1
33	Blocco interruttore con magnete	1
34	Motore	1
35	Flangia di supporto anteriore	1
36	Statore	1
37	Cuscinetto volvente 8-19-6	2
38	Rosetta di sicurezza	1
39	Rotore con cuscinetto volvente	1
40	Disco compensatore del gioco 626	1
41	Flangia di supporto posteriore con molle in carbonio	1
42	Molla in carbonio	2
43	Vite PH M4 x 10	1
44	Ruota del ventilatore	1
45	Spazzola in carbonio	2
46	Morsetto motore	4
47	Guscio inferiore	1
48	Serracavo	1
49	Guaina antipiegatura	1
50	PCB	1
51	Cavo di contatto	1
52	Vite PT KA30 x 16	11
53	Cavo	1

9 Smaltimento

AVVISO!

Un errato smaltimento di sostanze pericolose nuoce severamente all'ambiente!

Rottami elettrici, sostanze lubrificanti e altro materiale ausiliario devono essere smaltiti come rifiuti speciali attraverso il conferimento ad operatori specializzati!

NOTA!

- Consegnare le tosatrici a un centro di assistenza o al più vicino rivenditore di apparecchi elettronici.

Índice

1 Seguridad....3

1.4 Requisitos del personal

Traduzione delle istruzioni originali
