KÄYTTÖOHJE Heiniger Xperience Coburn
1.1 Yleistä....3
1.2 Symbolit ja varoitukset.... 3
1.3 Määräystenmukainen käyttö 4
1.4 Käyttäjiltä vaadittavat ominaisuudet.... 4
1.5 Virtalähde 4
1.6 Eläimet....6
1.7 Terät....6
1.8 Henkilönsuojaimet 7
1.9 Lapset....7
2 Yleistä 7
2.1 Takuuehdot....7
2.2 Asiakaspalvelu....8
2.3 Vastuuvapaus 8
2.4 Tekijänoikeudet....8
2.5 Käyttötarkoitus....8
3 Tekniset tiedot....9
4 Kokoonpano ja toiminta....10
4.1 Kokoonpano.... 10
4.2 Toiminnan kuvaus.... 10
5 Kuljetus, pakkaaminen ja säilytys 10
5.1 Toimituksen sisältö 10
5.2 Pakkaus....11
5.3 Säilytys 11
6 Käyttö 11
6.1 Käyttöpaikalta vaadittavat ominaisuudet....11
6.2 Leikkuupaineen säätäminen....11
6.3 Trimmerin kytkeminen päälle ja pois 12
6.4 Trimmerin käyttö....12
6.5 Leikkuuterien vaihtaminen.... 12
6.6 Voitelu....14
6.7 Puhdistus....15
7 Viankorjaus 16
7.1 Turvallisuusohjeita.... 16
7.2 Vikojen syyt ja korjaus.... 16
8 Varaosat....17
9 Hävittäminen 19
Kun käytät sähkölaitetta, sinun on aina noudatettava seuraavia perusturvaohjeita:
Lue kaikki ohjeet ennen laitteen käyttöä.
1 Turvallisuus
1.1 Yleistä
VAARA!
TURVALLISUUSOHJEIDEN NOUDATTAMATTA JÄTTÄMINEN JOHTAA VAARATILANTEISIIN!
Tässä käyttöohjeessa annettujen toiminta- ja turvallisuusohjeiden noudattamatta jättäminen voi vahingoittaa vakavasti laitetta ja ihmisiä.
Toimi aina tämän käyttöohjeen varoitusten ja ohjeiden mukaisesti.
Noudata seuraavia turvallisuusohjeita:
- Älä koskaan jätä keritsintä valvomatta sen ollessa kytkettynä pistorasiaan.
Säilytä trimmeri lasten ulottumattomissa.
1.2 Symbolit ja varoitukset
Käyttöohjeessa käytetään erilaisia symboleja. Ne viittaavat mahdollisiin vaaroihin tai ovat merkkinä teknisistä tiedoista, joiden huomiotta jättämisen seurauksena ovat henkilöja esinevauriot tai koneen epätaloudellinen käyttö.
Vaaran symboli
VAROITUS/VAARA!
Tarkoittaa mahdollisesti vaarallista tilannetta. Jos sitä ei vältetä, seurauksena voi olla vakava loukkaantuminen tai jopa kuolema.
HUOMIO!
Tarkoittaa mahdollisesti vaarallista tilannetta. Jos sitä ei vältetä, seurauksena voi olla lievä tai vähäinen loukkaantuminen.
Informaatiosymboli
HUOMAUTUS!
Jos ohjetta ei noudateta, seurauksena voi olla käyttöhäiriöitä tai vaurioita.
1.3 Määräystenmukainen käyttö
Keritsimen suunniteltu käyttötarkoitus kuvataan luvussa 2.5 Käyttötarkoitus. Muunlainen käyttö, erityisesti laitteen käyttö ihmisillä, vaarallisilla eläinlajeilla, etenkin petoeläimillä, on ehdottomasti kielletty.
Laite on tarkoitettu ammattikäyttöön.
Keritsintä saa käyttää vain kuivissa tiloissa.
Voimassa olevat käyttörajat ja tunnusluvut on ilmoitettu luvussa 3 Tekniset tiedot.
1.4 Käyttäjiltä vaadittavat ominaisuudet
- Trimmeriä saavat käyttää vain henkilöt, joiden voidaan olettaa tekevän työnsä huolellisesti. Henkilöt, joiden reaktiokyky on alentunut esim. huumeiden, alkoholin tai lääkkeiden vaikutuksesta, eivät saa käyttää konetta.
- Käyttäjän on oltava kokenut niiden eläinten parissa, joiden karvaa leikataan.
- Lapset eivät saa käyttää konetta.
- Lapsia on valvottava, jotta varmistetaan, etteivät he leiki laitteella.
Sivulliset
HUOMIO!
SIVULLISET VOIVAT OLLA VAARASSA TAI AIHEUTTAA VAARAN!
Sivulliset, jotka eivät täytä edellä kuvattuja käyttäjiltä vaadittavia ominaisuuksia, eivät myöskään tunne työskentelyalueen vaaroja.
Estä sivullisten pääsy leikkuupaikalle.
- Jos et ole varma tilanteen turvallisuudesta, kehota sivullisia poistumaan paikalta.
- Keskeytä työt siksi aikaa, kun työskentelyalueella on sivullisia.
1.5 Virtalähde
VAARA!
Sähköiskun vaaran vähentämiseksi:
- Älä tartu laitteeseen, joka on pudonnut veteen. Vedä heti pistoke pistorasiasta.
- Älä käytä kylvyn tai suihkun aikana.
- Älä aseta tai säilytä laitetta paikassa, jossa se voi pudota tai sitä voi vetää kylpyammeeseen tai pesualtaaseen. Älä aseta laitetta veteen tai mihinkään muuhun nesteeseen tai pudota sitä siihen.
▶ Vedä aina heti pistoke pistorasiasta käytön jälkeen paitsi latauksen aikana.
▶ Vedä virtapistoke irti ennen laitteen puhdistamista.
VAROITUS!
Palovammojen, tulipalon, sähköiskun tai henkilövahinkojen vaaran vähentämiseksi:
- Laitetta ei saa koskaan jättää valvomatta, kun se kytketään verkkovirtaan.
Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on fyysisiä, aistillisia tai henkisiä rajoitteita, tai puutteellinen kokemus tai tiedot, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo heitä tai ohjaa heitä laitteen käytössä. Lapsia on valvottava, jotta varmistetaan, etteivät he leiki laitteella.
Käytä laitetta vain näissä ohjeissa kuvattuun tarkoitukseen. Älä käytä lisäosia, joita valmistaja ei ole määrittänyt. - Älä koskaan ota laitetta käyttöön, jos sen johto tai pistoke on vaurioitunut, jos se ei toimi asianmukaisesti, kun se on pudonnut tai vaurioitunut tai kun se on pudonnut veteen. Vie laite tutkittavaksi ja korjattavaksi huoltokeskukseen.
- Pidä johto etäällä kuumista pinnoista.
▶ Puhdista ilma-aukot nukasta, karvoista ja vastaavista. - Älä koskaan pudota tai työnnä mitään esineitä aukkoon.
- Älä käytä laitetta ulkona tai käytä sitä, kun aerosolituotteita (suihkeita) käytetään.
- Älä käytä tätä laitetta, jos kampa on vaurioitunut tai rikkoutunut, koska se voi aiheuttaa kasvovamman.
Kytke pistoke aina ensin laitteeseen ja vasta sitten pistorasiaan. Katkaise yhteys kytkemällä kaikki käyttöosat pois päältä (esim. 0-asentoon) ja irrottamalla sitten pistoke pistorasiasta. - Älä lataa tai aseta laitetta tai jätä sitä paikkoihin, joissa:
- eläin voi sitä vahingoittaa, tai
- se altistuu sään vaikutuksille
VAROITUS!
Pidä laite kuivana.
1.6 Eläimet
HUOMIO!
ELÄIMET AIHEUTTAVAT TAPATURMAN VAARAN!
Karvanleikkuukoneen ääni voi hermostuttaa eläimiä. Eläimen liikkuminen, hyökkäys tai ruumiin paino voivat johtaa tapaturmaan.
Ainoastaan eläinten käsittelyyn tottuneet henkilöt saavat leikata niiden karvaa.
Kiinnitä eläin hyvin ja rauhoittele sitä ennen karvojen ajelun aloittamista.
▶ Ajele karvat varovaisesti.
Käytä tarvittaessa apuna toista henkilöä.
1.7 Terät
HUOMIO!
LIIKKUVIEN OSIEN AIHEUTTAMA VAARA!
Terien liike ja niiden terävät reunat voivat aiheuttaa vammoja.
▶ Ajele karvat varovaisesti.
- Älä koske liikkuviiin teriin.
- Älä kosketa leikkuuterien aluetta koneen ollessa liitettynä virtalähteeseen, vaikka kone olisi kytketty pois päältä. Keskeytä aina ensin virransyöttö työskennellessäsi leikkuuterien/leikkuupään parissa.
- Älä käytä vioittuneita teriä, joissa on tylsät piikit, tai joista puuttuu piikkejä. Käytä vain teräviä, asiantuntijan hiomia teriä.
HUOMIO!
PALOVAMMOJEN VAARA!
Leikkuupään riittämätön öljyäminen saa sen kuumenemaan. Tämä voi saada eläimet levottomiksi.
- Öljyä leikkuuteriä ja leikkuupäätä voiteluaukon kautta karvojen ajelun aikana vähintään 15 minuutin välein, jotta ne eivät pääse kuivumaan.
▶ Leikkuuterä voi kuumentua pitkään kestävän käytön seurauksena.
1.8 Henkilönsuojaimet
HUOMIO!
VÄÄRÄT TAI PUUTTEELLISET HENKILÖNSUOJAIMET AIHEUTTA-VAT VAARAN!
Eläinten karvoja ajeltaessa on käytettävä henkilönsuojaimia terveyshaittojen minimoimiseksi.
Käytä aina työhön tarvittavia suojavarusteita.
Liukumattomat kengät, jotka estävät liukastumisen liukkaalla alustalla.
Suojalasit suojaavat silmiä lentäviltä esineiltä.
Käytä vartalonmyötäisiä suojavaatteita, jotka ovat kestäviä, joiden hihat ovat kapeat ja joissa ei ole ulkonevia osia. Tämä suojaa vaatteiden tarttumiselta liikkuviin koneen osiin.
Älä käytä sormuksia, ketjuja äläkä muita koruja.
Käytä työkäsineitä.
Ajelunaikainen melutaso on tyypillisesti 65 dB (A). Suosittelemme kuulonsuojaimien käyttöä työskentelyn aikana.
1.9 Lapset
VAROITUS!
Älä koskaan jätä laitetta ilman valvontaa ja ole hyvin varovainen, jos käytät sitä lasten läheisyydessä tai sellaisten henkilöiden, jotka eivät ymmärrä vaaroja.
Lapset eivät saa käyttää laitetta. Lapset eivät saa leikkiä laitteella.
SÄILYTÄ NÄMÄ KÄYTTÖOHJEET!
2 Yleistä
Tässä oppaassa neuvotaan koneen turvallinen ja tehokas käsittely. Lue ohjeet huolellisesti ennen käytön aloittamista.
Turvallisen käytön perustana on noudattaa kaikkia tämän oppaan turvallisuuteen ja käyttöön liittyviä ohjeita.
Säilytä tämä käyttöopas. Jos luovutat laitteen muille, anna tämä käyttöopas mukana.
2.1 Takuuehdot
Takuuehdot sisältyvät valmistajan yleisiin ehtoihin.
2.2 Asiakaspalvelu
Asiakaspalvelumme ja valtuutetut huoltoliikkeemme auttavat teknisissä asioissa.
Lisäksi olemme kiinnostuneet kuulemaan sellaisista uusista tiedoista ja käyttökokemuksista, joiden avulla voimme kehittää tuotteitamme.
2.3 Vastuuvapaus
Kaikki tämän oppaan tiedot on kerätty nykyisten standardien, säännösten ja nykyisen tekniikan perusteella sekä huomioiden kokemuksemme ja havaintomme vuosien ajalta.
Valmistaja ei vastaa haitoista, joiden aiheuttaja on:
- Käyttöohjeen noudattamatta jättäminen.
- Koneen käyttötarkoituksesta poikkeava käyttö.
- Ohjeistamattomien henkilöiden toiminta.
- Tekniset muutokset.
- Muiden kuin alkuperäisten varaosien käyttö.
Toimituksen varsinainen sisältö voi poiketa eri mallien ilmoitetusta johtuen tilatuista lisävarusteista tai uusimmista tuotemuutoksista, jotka eivät vastaa tässä esitettyä ja kuvattua.
2.4 Tekijänoikeudet
Tämä asiakirja on suojattu tekijänoikeudella. Tämän asiakirjan osittainenkin kopointi ja jäljentäminen sekä kuvien kopioiminen, myös muokattuna, on sallittu vain valmistajan kirjallisella luvalla.
2.5 Käyttötarkoitus
Laite on tarkoitettu vain nautojen ja hevosten karvojen ajeluun. Laite on tarkoitettu ammattikäyttöön.
Muu tai tarkoituksen ylittävä käyttö ei ole tarkoituksenmukaista käyttöä.
HUOMIO!
Tarkoituksenmukaisesta käytöstä poikkeava käyttö johtaa vaaratilanteisiin!
Laitteen käyttö voi muussa kuin tarkoituksenmukaisessa käytössä ja/tai muuntyyppisessä käytössä johtaa vaaratilanteisiin.
Käytä laitetta vain sen käyttötarkoituksen mukaisesti.
Käytä laitetta vain tässä käyttöohjeessa kuvatulla tavalla.
Muusta kuin tarkoituksenmukaisesta käytöstä johtuvia vahinkoja ei korvata.
Riski on tällöin käyttäjällä.
Virheellinen käyttö johtaa vaaratilanteisiin!
Vältä erityisesti seuraavaa koneen käyttöä:
Koneen käyttö henkilöillä.
- Muiden eläimien karvanleikkuu, erityisesti vaarallisten eläinten, kuten petoeläinten.
3 Tekniset tiedot
| Kahva | ∅ 54 mm |
| Pituus | 301 mm |
| Paino (ilman liitosjohtoa) | 1,24 kg |
| Jännite | |
| Maksimivirrankulutus | |
| Taajuus | ks. koneen tyyppikilpi |
| Tehonotto | |
| Kierrosluku | |
| Melupäästöt ( LPA ) | 65 dB(A) (EN 60745-1:2009) |
| Epävarmuus K | 3 dB |
| Ympäristön lämpötila | 0 - 40 °C |
| Suurin suhteellinen ilman kosteus | 10 - 90% |
| Tärinä ahv | 4,9 m/s 2 |
| Epävarmuus K | 1,5 m/s 2 |
Pidätämme oikeuden teknisen kehityksen mukaisiin muutoksiin ja parannuksiin.
4 Kokoonpano ja toiminta

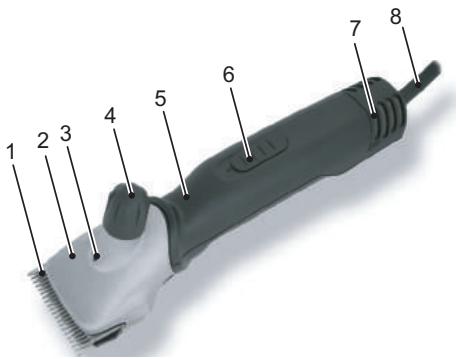

4.1 Kokoonpano
1 Terät
2 Leikkuupää
3 Voiteluaukko
4 Leikkuupaineen säätö
5 Moottoriosa
6 Virtakytkin
7 Ilmansuodatin
8 Kaapeli
Kuva. 1
4.2 Toiminnan kuvaus
Trimmeri on tarkoitettu vain nautojen ja hevosten karvojen ajeluun. Leikkuuteränä on kaksi kampamaista terää. Nahkaa vasten tuleva alaterä (2) on kiinteä ja ruuvattu kiinni koteloon. Yläterä (3) liikkuu poikittain siihen nähden. Yläterä liikkuu kääntövivun avulla. Terien välistä leikkuupainetta säädetään säätöpäällä (1).
Kuva. 2
5 Kuljetus, pakkaaminen ja säilytys
5.1 Toimituksen sisältö
1 trimmeri
1 leikkuuteräpari
1 erikoisruuvitaltta
1 pullo erikoisvoiteluöljyä
1 puhdistussivellin
1 kuljetus- ja säilytyslaukku
1 käyttöohje
HUOMAUTUS!
Tarkista, että pakkauksessa on kaikki osat eikä niissä ole näkyviä vaurioita. Ilmoita puutteellisesta tai vioittuneesta sisällöstä heti toimittajalle/myyjälle.
5.2 Pakkaus
Pakkaus on tehty ympäristöystävällisestä materiaalista.
Pakkauksen kierrättäminen säästää raaka-aineita ja pienentää jätekuormaa. Hävitä tarpeettomat pakkausmateriaalit paikallisten jätemääräysten mukaisesti.
5.3 Säilytys
Säilytä karvanleikkuukone ja varusteet seuraavasti:
Säilytä sisätiloissa.
Säilytä kuivassa ja pölyttömässä tilassa.
▶ Suojaa suoralta auringonvalolta.
▶ Vältä mekaanisia iskuja.
▶ Varastointilämpötila: 0 - 40 °C.
▶ Suhteellinen kosteus enintään 90 %.
Tarkasta yli 3 kuukauden varastoinnin aikana osien kunto ajoittain.
Säilytä trimmeri käyttökertojen välillä hyvin puhdistettuna, öljyttynä ja leikkuujärjestelmä irrotettuna laukussa (ruostumisvaara).
6 Käyttö
6.1 Käyttöpaikalta vaadittavat ominaisuudet
▶ Noudata käyttöohjeita (ks. kappale 3 Tekniset tiedot).
▶ Ulkotilojen pistorasiat on varustettava jäännösvirtalaitteella (FI).
Työskentelypaikalla on oltava riittävä valaistus.
Pistorasian on oltava helposti ulottuvilla, niin että laite on nopeasti irrotettavissa verkkovirrasta.
▶ Latausaseman liitosjohto ei saa olla kireällä eikä sitä saa taittaa.
▶ Huolehdi riittävästä tuuletuksesta.
6.2 Leikkuupaineen säätäminen
Säädä leikkuupaine ennen karvojen ajelun aloittamista seuraavasti:
Käännä säätöpäätä nuolen suuntaan ensimmäiseen tuntuvaan vastukseen asti.
Käännä säädintä vielä 1/4 kierrosta nuolen suuntaan.
Tarkista eläimen leikkaustulos jokai- sen säädön jälkeen ja käännä vasta sitten lisää kiinni.
Jos ajelutulos heikkenee, säädä leikkuupainetta suuremmaksi kääntämällä säädintä vielä 1/4 kierrosta nuolen suuntaan. Jos tämä ei johda toivottuun tulokseen, leikkuuterät on vaihdettava tai hiottava.
HUOMAUTUS!
- Jos leikkuupaine on liian heikko, karvoja voi kertyä leikkuuterien väliin. Tämä heikentää ajelutulosta. Puhdista tällöin leikkuuterät kappaleessa 6.7 kuvatulla tavalla.
6.3 Trimmerin kytkeminen päälle ja pois
Kytke trimmeri päälle työntämällä virtakytkin asentoon I.
Kytke trimmeri pois päältä työntämällä virtakytkin asentoon 0 (ks. Kuva. 4).
Kuva. 4
6.4 Trimmerin käyttö
▶ Lähesty eläintä edestäpäin.
Kiinnitä ajeltava eläin hyvin ja rauhoittele sitä.
▶ Kytke pistoke pistorasiaan.
Kytke trimmeri päälle eläimen näköalueella.
▶ Tarkkaile eläimen käyttäytymistä ajelun aikana.
Kytke ajelun jälkeen keritsin pois päältä ja irrota pistoke pistorasiasta.
6.5 Leikkuuterien vaihtaminen
Kytke trimmeri pois päältä työntämällä virtakytkin asentoon 0.
Irrota pistoke pistorasiasta.
Käännä säätöpäätä nuolen suuntaan, kunnes vastus hellittää.
▶ Aseta trimmeri tasaiselle alustalle kampalevyn ruuvit ylöspäin.
Kuva. 5
Avaa kampalevyn ruuvit ja irrota leikkuuterät.
Kuva. 6
Tarkista uusia ja hiottuja leikkuuteriä asentaessasi terien oikea asento toisiinsa nähden.
▶ Työnnä uusi yläterä kääntövivun ohjainkärkiin.
- Lisää muutama tippa öljyä yläterän hiotuille pinnoille.
Kuva. 8
Asenna uusi alaterä. Aseta levy niin, että alaterän hiottu pinta tulee n. 1,5–2 mm yläterän kärkien yli.
- Kiristä kampalevyn ruuvit.
Kuva. 9
HUOMAUTUS!
Käytä vain teräviä teriä. Vaihda tylsistyneet tai hampaita menettäneet terät. Terien teroitus on tehtävä erityisellä koneella tai asiantuntijan avulla. Ota tällöin yhteyttä huoltoon.
6.6 Voitelu
Hyvän trimmaustuloksen aikaansaamiseksi ja trimmerin ja leikkuupään eliniän lisäämiseksi ylä- ja alaterän välissä on oltava jatkuvasti ohut öljykerros. Myös kaikki muut leikkuupään liikkuvat osat on voideltava.
Tiputa öljyä leikkuuterille ja leikkuu-pään voiteluaukkoon.
Kuva. 10
HUOMIO!
TRIMMERI VOI VAHINGOITTUA!
Leikkuupään riittämätön öljyäminen saa trimmerin kuumenemaan ja lyhentää trimmerin ja terien elinikää.
- Öljyä leikkuuteriä riittävästi karvojen ajelun aikana, vähintään 15 minuutin välein, jotta ne eivät pääse käymään kuivina.
- Käytä tähän tarkoitukseen vain mukana toimitettua erikoisöljyä tai parafiiniöljyä (tyyppi ISO VG 15).
HUOMAUTUS!
Mukana tuleva öljy on myrkytöntä eikä ärsytä ihokosketuksessa tai limakalvoilla. Tämä parafiiniöljy hajoaa noin 20 % 21 päivän kuluessa (CEL-L-33-T-82).
Öljyä teriä ennen ajelua, ajelun aikana ja jokaisen käyttökerran jälkeen.
- Öljyä terät viimeistään, kun terät jättävät raitoja tai hidastuvat.
▶ Levitä muutama tippa öljyä leikkuuteriin eteen ja sivulle (ks. Kuva. 10).
Pyyhi liika öljy pois pehmeällä, kuivalla rievulla.
▶ Voitelusuihke ei tuota riittävästi öljyä hyvää voitelua varten, mutta sillä voi jäähdyttää teriä.
▶ Vaihda vioittuneet terät heti, jotta ne eivät ehdi aiheuttaa vammoja.
6.7 Puhdistus
HUOMIO!
EPÄASIANMUKAINEN PUHDISTUS.
TRIMMERI VOI VAHINGOITTUA!
- Puhdista keritsin vain kuivalla rievulla ja mukana toimitetulla siveltimellä ja ilmansuodatin vain kuivalla siveltimellä tai harjalla.
- Älä koskaan käytä puhdistamiseen paineilmaa.
Trimmerin kotelo
▶ Puhdista trimmerin kotelo kuivalla rievulla.
Leikkuuterät ja leikkuupää
▶ Puhdista leikkuuterät ja leikkuupää pakkauksen siveltimellä.
▶ Voitele leikkuuterät kappaleessa 6.6 kuvatulla tavalla.
Ilmansuodatin
Irrota ilmansuodatin trimmeristä.
Puhdista ilmansuodatin kuivalla siveltimellä tai harjalla. Varmista, että koneeseen ei pääse puhdistuksen aikana vieraita esineitä.
- Työnnä ilmansuodatin takaisin trimmeriin.
Kuva. 11
HUOMIO!
TRIMMERI VOI VAHINGOITTUA!
Keritsimen käyttö ilman ilmansuodatinta voi vahingoittaa keritsintä.
- Käytä keritsintä vain ilmansuodatin oikein paikalleen asennettuna.
7 Viankorjaus
7.1 Turvallisuusohjeita
VAARA!
HENGENVAARA SÄHKÖVIRRAN VUOKSI!
Kosketus jännitteisiin johtoihin tai osiin aiheuttaa hengenvaaran!
Kytke kone pois päältä, ennen kuin alat korjata vikaa.
Sähkölaitteita saavat korjata vain alan huoltoliikkeet ja valmistajan kouluttamat ammattilaiset.
Takuuaikana laitteen saa avata vain valmistajan valtuuttama henkilöstö, muussa tapauksessa takuu raukeaa.
7.2 Vikojen syyt ja korjaus
| Toimintahäiriö | Syy | Toimenpide |
| Yläterä liikkuu liian vähän. | Lehtijouset murtuneet. | Ota yhteyttä huoltoliikkeeseen. |
| Epäkeskoneliömutteri ja/tai epäkeskoakseli kuluneet (voitelu riittämätöntä). | ||
| Yläterä ei liiku. | Hammaspyörä viallinen. | Ota yhteyttä huoltoliikkeeseen. |
| Säädin jumittaa. | Kierre likainen tai ruostunut. | Ota yhteyttä huoltoliikkeeseen. |
| Puristusjousi jumittunut. | ||
| Lehtijousien pään kiinnityksessä välystä. | Kampalevyn ruuvit ovat löystyneet. | Kiristä kampalevyn ruuvit. |
| Kääntövivussa on välystä lehtijouseen nähden. | Lehtijouset ja/tai lieriöruuvit kuluneet. | Ota yhteyttä huoltoliikkeeseen. |
| Kääntövipu liikkuu vain vaivoin edestakaisin. | Keskitysholkki puuttuu. | Ota yhteyttä huoltoliikkeeseen. |
| Moottori käy hyvin hitaasti. | Leikkuupäiden voitelu riittämätön. | Öljyä leikkuuterät. |
| Moottori ja/tai elektroniikka viallinen. | Ota yhteyttä huoltoliikkeeseen. | |
| Moottori ei käy tai pysähtyy heti. | Leikkuupaine liian suuri. | Vähennä leikkuupainetta kappaleessa 6.2 kuvatulla tavalla. Teroituta leikkuuterä. |
| Palaneen hajua moottorikotelosta. Moottori ylikuumentunut. | Ota yhteyttä huoltoliikkeeseen. | |
| Moottori ja/tai elektroniikka viallinen. | ||
| Moottori pysähtyy ylikuormituksen seurauksena. | Kytke kone pois päältä ja kytke jäähtymisen jälkeen takaisin päälle. Jos kone ei toimi, ota yhteyttä huoltoliikkeeseen. | |
| Karvanleikkuukone leikkaa huonosti tai ei ollenkaan. | Karvanleikkuukoneen terä on tylsä. | Ota yhteyttä huoltoliikkeeseen. |
| Teroituta terät huollossa. | ||
| Karvanleikkuukoneen teriä ei ole öljytty. | Öljyä leikkuuterät 15 minuutin välein. | |
| Leikkuupaine liian kevyt. | Suurenna leikkuupainetta kappaleessa 6.2 kuvatulla tavalla. | |
| Lehtijouset murtuneet. | Ota yhteyttä huoltoliikkeeseen. | |
| Eläimen karva on märkää. | Leikkaa vain kuivaa karvaa. | |
| Karvaa juuttunut ylä- ja alaterän väliin. | Irrota leikkuuterät, puhdista, öljyä ja asenna ne takaisin, säädä leikkuupaine. | |
| Leikkuupäässä liikaa välystä. | Ota yhteyttä huoltoliikkeeseen. | |
| Leikkuuteriä ei ole kohdistettu oikein. | Kohdista leikkuuterät oikein, ks. Kuva. 9. | |
| Moottoriosa lämpiää. | Ilmansuodatin tukossa. | Puhdista tai vaihda ilmansuodatin. |
| Leikkuupaine liian suuri. | Pienennä leikkuupainetta. | |
| Laakeri viallinen. | Ota yhteyttä huoltoliikkeeseen. |
8 Varaosat
Katso varaosapiirustus käyttöohjeen lopusta.
HUOMIO!
VÄÄRÄT VARAOSAT VOIVAT AIHEUTTAA VAHINKOJA, TOIMIN-TAHÄIRIÖITÄ TAI RIKKOUTUMISEN JA HEIKENTÄÄ TURVALLISUUTTA.
Käytä vain valmistajan alkuperäisosia. Hanki varaosat valtuutetulta jälleenmyyjältä tai suoraan valmistajalta.
HUOMAUTUS!
- Hyväksymättömien varaosien käyttö johtaa kaikkien takuu-, huolto-, vahingonkorvaus- ja vastuuvaatimusten raukeamiseen valmistajaa tai sen valtuuttamia tahoja, jälleenmyyjiä ja edustajia kohtaan.
Takuuaikana laitteen saa avata vain valmistajan valtuuttama henkilöstö, muussa tapauksessa takuu raukeaa.
| Kohta Nro | Kuvaus | Määrä |
| Karvanleikkuukone | ||
| 1 | Täyd. leikkuupää | 1 |
| 2 | Säätöpää, naudoille | 1 |
| 3 | Välikeruuvi | 1 |
| 4 | Säätöpään kara | 1 |
| 5 | PH-ruuvi M5 x 14 | 2 |
| 6 | Leikkuupään kotelo | 1 |
| 7 | Puristusjousi | 1 |
| 8 | Puristuskaari | 1 |
| 9 | Epäkeskoneliömutteri | 1 |
| 10 | Sylinteriruuvi varrella, M3 x 6 | 2 |
| 11 | Lehtijousi | 2 |
| 12 | Käyttövipu | 1 |
| 13 | Kampalevyn ruuvi (naudoille/hevosille) | 2 |
| 14 | Keskitysholkki | 2 |
| 15 | Lukkolaatta kierrekoolle 3.73 | 1 |
| 16 | Lukkolaatta kierrekoolle 6 | 1 |
| 17 | Epäkeskoakseli, nauta | 1 |
| 18 | Epäkeskolaakeri | 1 |
| 19 | Hammaspyörä Z22 (naudoille) | 1 |
| 30 | Ilmansuodatin | 1 |
| 31 | Kytkin | 1 |
| 32 | Kotelon yläpuoli | 1 |
| 33 | Kytkimen lukitsin ja magneetti | 1 |
| 34 | Moottori | 1 |
| 35 | Laakerin etulaippa | 1 |
| 36 | Staattori | 1 |
| 37 | Kuulalaakeri 8-19-6 | 2 |
| 38 | Lukkolaatta | 1 |
| 39 | Roottori ja kuulalaakeri | 1 |
| 40 | Aluslaatta 626 | 1 |
| 41 | Laakerin takalaippa ja hiilijouset | 1 |
| 42 | Hiilijousi | 2 |
| 43 | PH-ruuvi M4 x 10 | 1 |
| 44 | Tuulettimen pyörä | 1 |
| 45 | Hiiliharja | 2 |
| 46 | Moottorin pidin | 4 |
| 47 | Kotelon alapuoli | 1 |
| 48 | Johdon pidike | 1 |
| 49 | Taipumanestotulkka | 1 |
| 50 | Piirilevy | 1 |
| 51 | Kontaktilanka | 1 |
| 52 | PT-ruuvi KA30 x 16 | 11 |
| 53 | Kaapeli | 1 |
9
Hävittäminen
HUOMIO!
Ympäristölle haitallinen väärin hävitettäessä!
Elektroniikkaromu sekä voitelu- ja muut apuaineet ovat ongelmajätettä, ja ne on annettava alan yritysten hävitettäväksi!
HUOMAUTUS!
Toimita trimmeri hävitettäväksi asianmukaiseen keräyspistee-seen tai lähimpään elektroniikkaliikkeeseen.
Índice
1 Segurança....3
Alkuperäisten käyttöohjeiden käännös
- YLEISTÄ
- TEKNISET TIEDOT
- KOKOONPANO JA TOIMINTA
- KULJETUS, PAKKAAMINEN JA SÄILYTYS
- KÄYTTÖ
- VIANKORJAUS
- VARAOSAT
- HÄVITTÄMINEN
- TURVALLISUUS
- VAARA
- SYMBOLIT JA VAROITUKSET
- VAARAN SYMBOLI
- VAROITUS/VAARA
- HUOMIO
- INFORMAATIOSYMBOLI
- HUOMAUTUS
- MÄÄRÄYSTENMUKAINEN KÄYTTÖ
- KÄYTTÄJILTÄ VAADITTAVAT OMINAISUUDET
- SIVULLISET
- VIRTALÄHDE
- VAROITUS
- ELÄIMET
- ELÄIMET AIHEUTTAVAT TAPATURMAN VAARAN
- TERÄT
- LIIKKUVIEN OSIEN AIHEUTTAMA VAARA
- PALOVAMMOJEN VAARA
- HENKILÖNSUOJAIMET
- LAPSET
- SÄILYTÄ NÄMÄ KÄYTTÖOHJEET
- TAKUUEHDOT
- ASIAKASPALVELU
- VASTUUVAPAUS
- TEKIJÄNOIKEUDET
- KÄYTTÖTARKOITUS
- VIRHEELLINEN KÄYTTÖ JOHTAA VAARATILANTEISIIN
- KOKOONPANO
- TOIMINNAN KUVAUS
- TOIMITUKSEN SISÄLTÖ
- PAKKAUS
- SÄILYTYS
- SÄILYTÄ KARVANLEIKKUUKONE JA VARUSTEET SEURAAVASTI
- KÄYTTÖPAIKALTA VAADITTAVAT OMINAISUUDET
- LEIKKUUPAINEEN SÄÄTÄMINEN
- TRIMMERIN KYTKEMINEN PÄÄLLE JA POIS
- TRIMMERIN KÄYTTÖ
- LEIKKUUTERIEN VAIHTAMINEN
- VOITELU
- TRIMMERI VOI VAHINGOITTUA
- PUHDISTUS
- EPÄASIANMUKAINEN PUHDISTUS
- TRIMMERIN KOTELO
- LEIKKUUTERÄT JA LEIKKUUPÄÄ
- TURVALLISUUSOHJEITA
- VIKOJEN SYYT JA KORJAUS
- ÍNDICE
- SEGURANÇA
Merkki : Coburn
Malli : Heiniger Xperience
Kategoria : Sähköruohonleikkuri
