MANUAL DE USUARIO Heiniger Xperience Coburn

1.1 Indicaciones generales 3
1.2 Símbolos e indicaciones de aviso 3
1.3 Uso previsto....4
1.4 Requisitos del personal 4
1.5 Alimentación eléctrica 4
1.6 Animales....6
1.7 Peines....6
1.8 Equipo de protección individual (EPI) 6
1.9 Niños....7

2 Indicaciones generales 7

2.1 Condiciones de garantía 7
2.2 Servicio post-venta....7
2.3 Limitación de responsabilidad....8
2.4 Propiedad intelectual....8
2.5 Uso 8

3 Datos técnicos....9

4 Montaje y función....10

4.1 Estructura 10
4.2 Descripción del funcionamiento 10

5 Transporte, embalaje y almacenamiento .... 10

5.1 Volumen de entrega 10
5.2 Embalaje....11
5.3 Almacenamiento....11

6 Servicio 11

6.1 Requisitos del lugar de aplicación....11
6.2 Ajuste de la presión de corte....11
6.3 Encendido y apagado de la esquiladora.... 12
6.4 Uso de la esquiladora.... 12
6.5 Cambio de cuchillas 12
6.6 Lubricación 14
6.7 Limpieza 15

7 Solución de problemas .... 16

7.1 Advertencias de seguridad.... 16
7.2 Origen y solución de problemas.... 16

8 Piezas de recambio.... 18

9 Eliminación de residuos 19

NOTAS IMPORTANTES SOBRE SEGURIDAD

¡NOTA!

Cuando utilice un aparato eléctrico, debe observar siempre las precauciones básicas que se describen a continuación:

Lea todas las instrucciones antes de utilizar el aparato.

1 Seguridad

1.1 Indicaciones generales

¡PELIGRO!

PELIGRO POR INCUMPLIMIENTO DE LAS INDICACIONES DE SEGURIDAD.

El incumplimiento de las indicaciones de seguridad y las instrucciones de uso especificadas en este manual causará lesiones o daños graves al equipo y a las personas.

Es imprescindible respetar las instrucciones y advertencias de este manual.

Respete las siguientes instrucciones de seguridad:

• No deje la esquiladora sin supervisión mientras el enchufe esté conectado.
• Guarde la esquiladora fuera del alcance de los niños.

1.2 Símbolos e indicaciones de aviso

En el manual de instrucciones se emplean diferentes símbolos. Estos indican posibles peligros o hacen referencia a informaciones técnicas, cuya no observancia origina daños personales y materiales o una explotación no económica.

Símbolo de peligro

¡AVISO/PELIGRO!

Indica una situación de posible peligro. que, si no se evita, puede causar lesiones graves o incluso mortales.

¡PRECAUCIÓN!

Indica una situación de posible peligro. que, si no se evita, puede causar lesiones leves.

Símbolos informativos

¡NOTA!

Indicación cuya inobservancia puede causar fallos de funcionamiento o daños.

1.3 Uso previsto

El uso previsto de la esquiladora se describe en el capítulo 2.5 Uso. Están prohibido cualquier otro uso, especialmente el uso en personas o animales peligrosos (sobre todo carnívoros).

El equipo está previsto para uso profesional.

La esquiladora solo se puede utilizar en espacios secos.

Los límites de uso y datos de referencia son los que aparecen en el capítulo 3 Datos técnicos.

• Solo las personas, de las que se espera que realizan un trabajo fiable, podrán usar la esquiladora. No se permite el manejo por parte de personas cuya capacidad de reacción esté afectada, por ejemplo, por los efectos de drogas, alcohol o medicamentos.
• El usuario debe haber tenido trato con los animales que va a esquilar.
• Está prohibido que los niños usen el aparato.
• Vigile a los niños para que no jueguen con el aparato.

Personas no autorizadas

¡PRECAUCIÓN!

PELIGRO PARA LAS PERSONAS NO AUTORIZADAS O PELIGRO PROVOCADO POR ELLAS.

Las personas no autorizadas, que no cumplan los requisitos descritos, desconocen los peligros del área de trabajo.

Se debe prohibir el acceso de personas no autorizadas a la zona de esquila.
En caso de duda, diríjase a las personas y exhórtelas a abandonar el área de trabajo.
- Interrumpa los trabajos, mientras se encuentren personas no autorizadas en el área.

1.5 Alimentación eléctrica

¡PELIGRO!

Para reducir el riesgo de descarga eléctrica:

• No coja un aparato que se haya caído al agua. Retire de inmediato el enchufe de la toma de corriente.
  No lo use durante el baño o la ducha.
  No coloque ni guarde el aparato donde pueda caerse o ser arrastrado a una bañera o fregadero. No coloque el aparato en agua u otros líquidos, y no lo deje caer en ellos.
• Desenchufe siempre el aparato inmediatamente después de utilizarlo, excepto cuando lo cargue.

Desenchufe el aparato de la red eléctrica antes de limpiarlo.

¡AVISO!

Para reducir el riesgo de quemaduras, incendios, descargas eléctricas o lesiones a las personas:

• El aparato no debe dejarse nunca sin vigilancia cuando está enchufado.
  Este aparato no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales limitadas, o que carezcan de la experiencia y los conocimientos necesarios, a menos que estén supervisados por una persona responsable de su seguridad o hayan recibido indicaciones de esta persona sobre el funcionamiento del aparato. Vigile a los niños para que no jueguen con el aparato.

- Utilice el aparato únicamente para el fin descrito en estas instrucciones. No utilice ningún accesorio que no esté indicado por el fabricante.

Nunca ponga en funcionamiento el aparato si el cable o el enchufe están dañados, si no funciona correctamente después de caerse o dañarse, o si se ha caído al agua. Lleve el aparato a un centro de servicio para su inspección y reparación.

- Mantenga el cable alejado de las superficies calientes.

- Mantenga las aberturas de ventilación libres de pelusa, pelo y similares.

No deje caer ni introduzca nunca objetos en una abertura.

- No utilice el aparato al aire libre ni lo haga funcionar mientras se utilicen productos en aerosol (sprays).

- No utilice este aparato con un peine dañado o roto, ya que puede causar lesiones en la cara.

Introduzca siempre el enchufe primero en el aparato y luego en la toma de corriente. Para desconectar, gire todos los controles a la posición de apagado (por ejemplo, «0») y luego saque el enchufe de la toma de corriente.

No cargue el aparato ni lo coloque o lo deje en lugares donde:

• esté expuesto a daños por un animal, o
• esté expuesto a la intemperie.

¡AVISO!

Mantenga el aparato seco.

1.6 Animales

¡PRECAUCIÓN!

PELIGRO DE LESIONES DEBIDO A LOS ANIMALES.

El ruido de la esquiladora puede inquietar los animales. Un pisotón, un ataque o incluso el peso corporal del animal pueden causar lesiones.

• Únicamente personas disponiendo de experiencia en el tratamiento de los animales a esquilar son autorizadas a esquilar.
• Sujete al animal de manera adecuada y tranquilícelo antes de comenzar el trabajo.
  ▶ Realice el trabajo con cautela.
  ▶ Si es necesario, solicite la ayuda de una segunda persona.

1.7 Peines

¡PRECAUCIÓN!

PELIGRO POR COMPONENTES MÓVILES.

La cuchilla móvil y las puntas afiladas de la esquiladora pueden causar lesiones.

▶ Realice el trabajo con cautela.
Evite todo contacto con las cuchillas móviles.
No toque el área de la cuchilla, aunque la máquina esté apagada, hasta que no esté desconectada de la fuente de energía eléctrica. Antes de realizar trabajos en las cuchillas o en el cabezal de corte, desconecte el suministro de energía eléctrica.
No utilice las cuchillas si están dañadas, desafiladas o le faltan dientes. Trabaje solo con cuchillas afiladas en un taller especializado.

¡PRECAUCIÓN!

PELIGRO DE QUEMADURAS

El cabezal de corte se calienta si no está suficientemente lubricado. Esto puede provocar que los animales se inquieten.

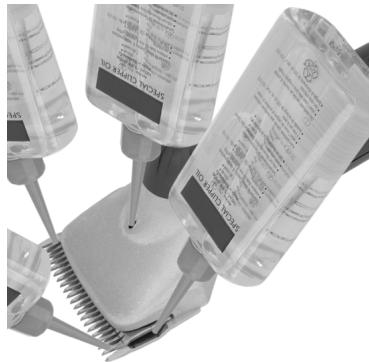

Al menos cada 15 minutos lubrique las cuchillas y el cabezal de corte durante la esquila a través del orificio de lubricación previsto para ello, para que no funcionen en seco.
La cuchilla puede calentarse después de un uso prolongado.

1.8 Equipo de protección individual (EPI)

¡PRECAUCIÓN!

PELIGRO DE LESIONES POR EQUIPO DE PROTECCIÓN INSUFICIENTE O INADECUADO.

Es necesario llevar el equipo de protección individual durante el trabajo, para minimizar los riesgos para la salud.

- Mientras trabaje, use siempre el equipo de protección individual necesario que corresponda a esa actividad.

Zapatos antideslizantes. Para protegerle de resbalar sobre un suelo resbaladero.

Gafas para la protección de los ojos contra objetos que pueden salir despedidos.

Ropa de protección ajustada y con baja resistencia al desgarro, con mangas angostas y sin partes salientes. Protege principalmente del riesgo de atrapamiento por piezas móviles. No use anillos, cadenas ni otros adornos.

Guantes de trabajo para evitar lesiones.

La emisión de ruido durante el trabajo es generalmente de 65 dB(A). Le recomendamos que utilice siempre protección para los oídos mientras trabaja.

1.9 Niños

¡AVISO!

Nunca deje la esquiladora sin vigilancia y trabaje con mucha precaución en caso que niños o personal que no pueden juzgar los riesgos estén a proximidad.

A los niños les está prohibido manejar la esquiladora. No permita que los niños jueguen con la esquiladora.

GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.

2 Indicaciones generales

Este manual le facilita un manejo seguro y eficaz con la esquiladora. Lea este manual de instrucciones cuidadosamente antes de empezar todo trabajo.

Condición previa para un trabajo seguro es el respeto de todas las indicaciones de seguridad y servicio en este manual.

Guarde constantemente este manual. En caso de que pase esta esquiladora y accesorios a terceros, entrégueles también este manual.

2.1 Condiciones de garantía

Las condiciones de garantía están incluidas en las condiciones generales del fabricante.

2.2 Servicio post-venta

Para informaciones técnicas dirigese a nuestro servicio post-venta o a nuestros centros de servicio autorizados.

Además, nuestros colaboradores se interesan constantemente por nuevas informaciones y experiencias resultando del empleo de nuestros productos. Estas informaciones son preciosas para la mejora de nuestros productos.

2.3 Limitación de responsabilidad

Todas las indicaciones y advertencias en este manual se compusieron tenida cuenta de las normas y reglamentaciones, del último desarrollo técnico así como de nuestros conocimientos y experiencias durante muchos años.

El fabricante no asume ninguna responsabilidad por daños debido a:

• incumplimiento del manual de instrucciones.
• uso de la máquina para fines distintos de los previstos.
• Empleo de personal mal instruido.
• Modificaciones técnicas.
• utilización de repuestos no originales.

Los accesorios entregados pueden diferir de las indicaciones e ilustraciones debido a modelos especialmente diseñados, a opciones de pedido suplementarias o a las últimas modificaciones técnicas.

2.4 Propiedad intelectual

Este documento está protegido por derechos de propiedad intelectual. Toda reproducción, por ejemplo, cualquier reimpresión, incluso parcial, así como la reproducción de las ilustraciones, aunque estén modificadas, solo se permite con la autorización previa por escrito del fabricante.

2.5 Uso

El aparato está previsto exclusivamente para esquilar bovinos y equinos. El equipo está previsto para uso profesional.

Cualquier uso distinto o adicional se considera inadecuado.

¡PRECAUCIÓN!

Peligro por uso no previsto.

El aparato puede resultar peligroso si no se utiliza de acuerdo con el uso previsto o si se utiliza de forma inadecuada.

▶ Utilice el aparato exclusivamente conforme al uso previsto.
▶ Respete las instrucciones que se describen en este manual.
Una utilización no conforme al uso previsto excluye cualquier derecho a reclamación en caso de daños.
El usuario asumirá todo el riesgo en estos casos.

¡PRECAUCIÓN!

Peligro por utilización inadecuada.

En ningún momento utilice el aparato en las siguientes condiciones:

• Empleo de la esquiladora en personas.
  Esquilar otras especies de animales, en particular de peligrosas tales como animales de rapiña y similares.

3 Datos técnicos

Asa	∅ 54 mm
Longitud	301 mm
Peso (sin cable de conexión)	1,24 kg
Tensión
Consumo de corriente máximo	véase la placa de características en la máquina
Frecuencia
Potencia absorbida
Revoluciones
Emisión de ruido ( LPA )	65 dB(A) (EN 60745-1:2009)
Incertidumbre K	3 dB
Rango de temperatura ambiente	0 - 40 °C
Humedad relativa máxima	10 - 90%
Vibración ahv	4,9 m/s 2
Incertidumbre K	1,5 m/s 2

Reservado el derecho a introducir mejoras como resultado de adelantos técnicos.

4 Montaje y función

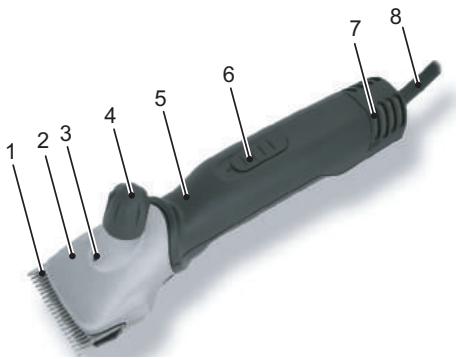

4.1 Estructura

1 Peines
2 Cabezal esquiladora
3 Orificio de lubricación
4 Ajuste de la presión de corte
5 Sección del motor
6 Interruptor de encendido/apagado
7 Filtro de aire
8 Cable

Fig. 1

4.2 Descripción del funcionamiento

La esquiladora está prevista para esquilar bovinos y equinos. Dos cuchillas con forma de peine se utilizan como herramienta cortante. La cuchilla inferior (2) más próxima a la piel es fija y está atornillada a la carcasa. La cuchilla superior (3) se mueve de un lado a otro contra éste. La cuchilla superior se mueve por medio de la palanca de giro. La presión de corte entre las cuchillas se ajusta mediante el selector (1).

5 Transporte, embalaje y almacenamiento

5.1 Volumen de entrega

1 esquiladora
1 par de cuchillas
1 destornillador especial
1 botella de lubricante especial
1 brocha para limpieza
1 estuche para transporte y almacenamiento
1 manual de instrucciones

¡NOTA!

▶ Verifique que los elementos suministrados estén completos y no presenten daños visibles. En caso de que el envío esté incompleto o dañado póngase en contacto inmediatamente con su proveedor/distribuidor.

5.2 Embalaje

Para el embalaje solo utilizamos material ecológico.

El reciclaje de los embalajes ahorra materias primas y reduce la producción de residuos. Elimine los materiales de embalaje que ya no necesite de acuerdo con las normas locales vigentes.

5.3 Almacenamiento

Almacene la esquiladora y los accesorios teniendo en cuenta las siguientes condiciones:

▶ No almacenar al aire libre.
Almacenar en un lugar seco y sin polvo.
▶ Proteger del sol.
Evitar choques mecánicos.
▶ Temperatura de almacenamiento: 0 a 40°C.
▶ Humedad atmosférica: max. 90 %.
- Controle el estado general de todos los elementos en caso de un almacenamiento por más de 3 meses.
Limpie bien y lubrique la esquiladora entre las aplicaciones, y guárdela en su estuche con el sistema de corte sin tensión (peligro de corrosión).

6 Servicio

6.1 Requisitos del lugar de aplicación

Tenga en cuenta las condiciones de funcionamiento (consulte el capítulo 3 Datos técnicos).
Las tomas de corriente ubicadas en el exterior deben estar equipadas con un dispositivo de ruptura por corriente de defecto (FI).
El lugar de trabajo debe contar con iluminación suficiente.
La toma de corriente debe ser de fácil acceso, de manera que se pueda desconectar con rapidez.
El cable de conexión del cargador no debe estar tenso ni doblado.
Asegúrese de que la ventilación sea suficiente.

6.2 Ajuste de la presión de corte

Para ajustar la presión de corte antes de comenzar la esquila:

▶ Gire el selector de presión en el sentido de la flecha hasta que note una resistencia.
Gire la perilla del selector de presión 1/4 de vuelta más en el sentido de la flecha.
Tras cada nuevo ajuste, compruebe la potencia de corte en el animal y, solo entonces, continúe cerrando.

Si el resultado de la esquila no es satisfactorio, aumente la presión girando la perilla del selector 1/4 de vuelta más en el sentido de la flecha. Si aún no se logra el resultado esperado, las cuchillas se deberán sustituir o afilar.

¡NOTA!

Si la presión de corte es muy baja, se pueden acumular pelos entre las cuchillas. Esto reduce la calidad de la esquila. En ese caso, limpie las cuchillas como se describe en el Capítulo 6.7.

6.3 Encendido y apagado de la esquiladora

Para encender la esquiladora, deslice el interruptor de encendido/apagado hasta la posición I.
Para apagar la esquiladora, deslice el interruptor de encendido/apagado hasta la posición 0 (véase Fig. 4).

Fig. 4

6.4 Uso de la esquiladora

Acérquese al animal por delante.
▶ Sujete al animal que va a esquilar y tranquilícelo.
Introduzca el enchufe en la toma de corriente.
▶ Encienda la esquiladora dentro del campo visual del animal.
Observe el comportamiento del animal durante la esquila.
Tras la esquila, apague la esquiladora y retire el enchufe de la toma de corriente.

6.5 Cambio de cuchillas

Apague la esquiladora deslizando el interruptor hasta la posición "0".
▶ Retire el enchufe de la toma de corriente.
▶ Gire el selector de presión en el sentido de la flecha hasta que no haya resistencia.
Coloque la esquiladora sobre una superficie plana con los tornillos de la placa del peine hacia arriba.

- Afloje los tornillos de la placa del peine y retire las cuchillas.

- Al volver a montar cuchillas nuevas o afiladas, preste atención a la posición correcta de las cuchillas una con respecto a la otra.

Coloque la nueva cuchilla superior en las guías de la palanca de giro.
Lubrique la superficie afilada de la cuchilla superior con unas gotas de lubricante.

Fig. 8

Fig. 9

Monte la cuchilla inferior nueva. Oriéntela de manera que la superficie afilada de la cuchilla inferior sobresalga entre 1,5 y 2 mm de las puntas de la cuchilla superior.
Apriete los tornillos de la placa del peine.

¡NOTA!

Trabaje solamente con peines bien afilados, reemplace los peines desafilados o defectuosos que no tengan dientes. Un afilado correcto de los peines es solamente posible con máquinas especiales y por personal calificado. Contacte en ese caso su servicio de mantenimiento.

6.6 Lubricación

Para obtener un buen resultado en la esquila y para aumentar la vida útil de la esquiladora, incluido el cabezal de corte, es necesario aplicar una capa fina de aceite entre la cuchilla superior y la inferior. También se deben lubricar todas las demás piezas móviles del cabezal de corte.

▶ Vierta unas gotas de aceite sobre las cuchillas y en el orificio de lubricación del cabezal de corte.

Fig. 10

ATENCIÓN

POSIBLES DAÑOS A LA ESQUILADORA

La lubricación insuficiente provoca el calentamiento del cabezal de corte y reduce la vida útil de la esquiladora y de las cuchillas.

• Al menos cada 15 minutos lubrique bien las cuchillas durante la esquila a través para que no funcionen en seco.
• Utilice solo el aceite especial suministrado o un aceite de parafina que cumpla con la especificación ISO VG 15.

¡NOTA!

El aceite entregado está libre de clase tóxica y no produce irritaciones algunas ni sobre la piel ni sobre las mucosas. Este aceite de parafina se degrada aprox. un 20% después de 21 días (CEL-L-33-T-82).
- Lubrique las cuchillas antes, durante y después del uso.
- Lubrique las cuchillas a más tardar cuando dejen rayas o se pongan lentas.
Coloque unas gotas de aceite delante y en los laterales de las cuchillas de corte (véase Fig. 10).
▶ Retire el aceite sobrante por un paño suave y seco.
Aerosoles lubricantes no contienen suficientemente aceite para una buena lubricación, pero son convenientes para la refrigeración de los peines.
- Sustituya inmediatamente las cuchillas dañadas, con el fin de evitar lesiones.

6.7 Limpieza

ATENCIÓN

LIMPIEZA INADECUADA.

PELIGRO DE DAÑOS A LA ESQUILADORA

Limpie la esquiladora solamente con un paño seco y el pincel suministrado, y el filtro de aire solo con un pincel seco o un cepillo.
▶ No utilice aire comprimido bajo ningún concepto.

Carcasa de la esquiladora

Limpie la carcasa de la esquiladora con un paño seco.

Cuchillas y cabezal de corte

Limpie las cuchillas y el cabezal de corte con el pincel suministrado.
Lubrique las cuchillas como se describe en el Capítulo 6.6.

Filtro de aire

▶ Retire el filtro de aire de la esquiladora.
Limpie el filtro de aire con un pincel seco o un cepillo. Tenga cuidado de que no entren cuerpos extraños en la máquina durante la limpieza.
▶ Deslice el filtro de aire para volver a colocarlo en la esquiladora.

ATENCIÓN

POSIBLES DAÑOS A LA ESQUILADORA

El uso de la esquiladora sin filtro de aire puede dañarla.

- Utilice la esquiladora solo si tiene el filtro de aire correctamente instalado.

7 Solución de problemas

7.1 Advertencias de seguridad

¡PELIGRO!

PELIGRO DE MUERTE POR DESCARGA ELÉCTRICA

En caso de contacto con los cables o componentes bajo tensión existe peligro de muerte.

• Desconecte la máquina antes de proceder a la solución de averías.
  Las reparaciones de los aparatos eléctricos solo pueden ser realizadas por parte del servicio de atención al cliente o de personal especializado entrenado por el fabricante.

Únicamente el personal autorizado por el fabricante puede abrir el aparato durante el período de garantía, de lo contrario se anulará la garantía.

7.2 Origen y solución de problemas

Avería	Causa	Eliminación
Las cuchillas superiores se mueven muy poco.	Los muelles de lámina están rotos.	Informe al servicio de atención al cliente.
	El bloque excéntrico y/o el eje excéntrico están desgastados (lubricación insuficiente).
La cuchilla superior no se mueve.	Rueda dentada defectuosa.	Informe al servicio de atención al cliente.
La perilla del selector de presión está atascada.	La rosca está sucia u oxidada.	Informe al servicio de atención al cliente.
	El muelle de presión se atascó.
Los muelles de lámina tienen juego en el anclaje del cabezal.	Los tornillos de la placa del peine están flojos.	Apriete los tornillos de la placa del peine.
La palanca de giro tiene juego con el muelle de lámina.	Los resortes de lámina y/o los tornillos cilíndricos están desgastados.	Informe al servicio de atención al cliente.
La palanca de giro se mueve con dificultad hacia arriba y hacia abajo.	Casquillo de centrado perdido.	Informe al servicio de atención al cliente.
Motor marcha muy lentamente.	Los peines no son lubricados suficientemente.	Lubrique las cuchillas.
	Avería del motor y/o del sistema electrónico.	Informe al servicio de atención al cliente.
El motor no arranca o se detiene inmediatamente.	Presión de corte excesiva.	Reduzca la presión de corte como se describe en el Capítulo 6.2. Haga afilar las cuchillas.
	Del cáter de motor sale un olor a quemado, se quema el motor.	Informe al servicio de atención al cliente.
	Avería del motor y/o del sistema electrónico.
	El motor se detiene por una sobrecarga.	Apague la máquina y vuelva a encenderla tras una fase de enfriamiento. Si no funciona, informe al servicio de atención al cliente.
La esquiladora corta mal o nada.	Peines desafilados.	Informe al servicio de atención al cliente.
	Los peines no son afilados correctamente.
	Los peines no son lubricados.	Lubrique las cuchillas cada 15 minutos.
	Presión de corte insuficiente.	Aumente la presión de corte como se describe en el capítulo 6.2.
	Los muelles de lámina están rotos.	Informe al servicio de atención al cliente.
	El pelo del animal está mojado.	Solo se debe esquilar con el pelo seco.
	Se han atascado pelos entre los peines superior e inferior.	Desmonte las cuchillas, límpielas, lubríquelas y vuélvalas a montar, luego ajuste la presión de corte.
	El cabezal de corte tiene demasiado juego.	Informe al servicio de atención al cliente.
	Las cuchillas no están alineadas correctamente.	Alinee correctamente las cuchillas, consulte Fig. 9.
La sección del motor se calienta.	Filtro de aire obstruido.	Limpie o sustituya el filtro de aire.
	Presión de corte excesiva.	Reduzca la presión de corte.
	El cojinete está defectuoso.	Informe al servicio de atención al cliente.

8

Piezas de recambio

Consulte el gráfico de repuestos al final de este manual de instrucciones.

¡PRECAUCIÓN!

PIEZAS DE RECAMBIO FALSAS O DEFECTUOSAS PUEDEN CAUSAR DAÑOS, UNA DISFUNCIÓN O UNA AVERÍA SERÍA, Y PUEDEN ESTORBAR LA SEGURIDAD.

- Utilice solamente repuestos originales del fabricante. Compre los repuestos a través de un distribuidor oficial o directamente al fabricante.

¡NOTA!

Si se utilizan repuestos no autorizados se pierden los derechos de garantía, servicio, reclamaciones por daños y perjuicios y de responsabilidad civil contra los fabricantes o sus agentes, distribuidores y representantes.

Únicamente el personal autorizado por el fabricante puede abrir el aparato durante el período de garantía, de lo contrario se anulará la garantía.

Pos. no.	Nombre	Cantidad
	Esquiladora
1	Cabezal esquiladora de ganado completo	1
2	Tornillo de ajuste para ganado	1
3	Tornillo de distancia	1
4	Husillo de regulación	1
5	Tornillo PH M5 x 14	2
6	Cabezal esquiladora para ganado	1
7	Muelle de presión	1
8	Estribo de presión	1
9	Cuadrado del excéntrico	1
10	Tornillo cilíndrico con vástago M3 x 6	2
11	Muelle de lámina	2
12	Palanca giratoria	1
13	tornillos de la placa del peine bovinos/equinos	2
14	Casquillo de centrado completo	2
15	Arandela de seguridad para eje de tamaño 3.73	1
16	Arandela de seguridad para eje de tamaño 6	1
17	Árbol del excéntrico ganado	1
18	Cojinete del excéntrico completo	1
19	Rueda dentada Z22 ganado	1
30	Filtro de aire	1
31	Interruptor	1
32	Caja superior	1
33	Muelle de trinquete para interruptor con imán	1
34	Motor completo	1
35	Brida de cojinete delantero	1
36	Estator	1
37	Cojinete de bola 8-19-6	2
38	Arandela de seguridad	1
39	Rotor incl. cojinete de bola	1
40	Arandela de compensación de juego 626	1
41	Brida de cojinete trasero con resortes de carbón	1
42	Resorte de carbón	2
43	Tornillo PH M4 x 10	1
44	Rueda del ventilador	1
45	Escobilla de carbón	2
46	Grapas del motor	4
47	Caja inferior	1
48	Pinza de cables	1
49	Casquillo anti-deformaciones	1
50	PCB	1
51	Alambre de contacto	1
52	Tornillo PT KA30 x 16	11
53	Cable	1

9 Eliminación de residuos

ATENCIÓN

Daño ambiental en caso de eliminación incorrecta

- Los residuos de aparatos eléctricos, lubricantes y otros materiales auxiliares están sujetos a las normas de tratamiento de desechos peligrosos y solo podrán ser eliminados a través de establecimientos especializados autorizados.

¡NOTA!

Entregue la esquiladora en un centro de servicio o en un taller cercano de productos eléctricos para su eliminación.

Inhoudsopgave

1 Veiligheid....3

Traducción de las Instrucciones de uso originales
