MODULAR - Giubbotto stabilizzatore subacqueo SEAC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Gilet stabilizzatore da immersione (BCD)
Marca	SEAC
Modello	MODULAR
Categoria	Attrezzatura per immersioni subacquee
Norma di riferimento	EN 1809:2014+A1:2016
Certificazione	CE 0474 (organismo notificato RINA)
Utilizzo previsto	Immersione subacquea con bombola
Materiale principale	Tessuto tecnico resistente all'abrasione e ai raggi UV
Galleggiabilità	Compensatore di galleggiabilità regolabile
Sistema di gonfiaggio	Sistema diretto (gonfiaggio tramite tubo a bassa pressione)
Sfiato	Valvola di sfiato rapido e sgonfiaggio tramite pulsante
Tasche per piombi	Integrate con sgancio rapido
Imbracatura	Cinghie regolabili con fibbie di sicurezza
Taglie disponibili	S, M, L, XL
Peso approssimativo	2,5 kg (a seconda della taglia)
Alimentazione	Nessuna (funzionamento meccanico)
Manutenzione e pulizia	Sciacquare in acqua dolce, asciugare all'ombra, non riporre da umido
Sicurezza	Valvole di sovrapressione, sfiato rapido, conformità CE
Parti di ricambio	Disponibili presso il servizio clienti SEAC
Riparabilità	Manutenzione e riparazione presso un centro autorizzato SEAC
Informazioni generali	Leggere il manuale prima di ogni utilizzo e seguire una formazione

Domande frequenti - MODULAR SEAC

Posso utilizzare questo gilet stabilizzatore senza brevetto di immersione ?

No, è indispensabile aver seguito una formazione impartita da istruttori qualificati e ottenere il brevetto di immersione corrispondente. L'utilizzo senza formazione può provocare incidenti gravi, persino la morte.

Cosa significa la marcatura CE 0474 sul gilet ?

La marcatura CE 0474 indica che il prodotto è certificato conforme alla norma EN 1809:2014+A1:2016 dall'organismo notificato n. 0474 RINA, con sede a Genova, Italia. Ciò garantisce il rispetto dei requisiti di sicurezza europei.

Come posso mantenere il mio gilet SEAC MODULAR ?

Dopo ogni immersione, sciacquare il gilet in acqua dolce, soprattutto le valvole e le cinghie, quindi asciugarlo all'ombra. Evitare di riporlo umido per prevenire la muffa. Controllare regolarmente lo stato di cinghie, fibbie e valvole.

Quali sono le principali istruzioni di sicurezza da rispettare con questo gilet ?

Leggere completamente il manuale di istruzioni prima dell'uso, seguire una formazione subacquea riconosciuta, controllare l'attrezzatura prima di ogni immersione e rispettare i limiti della propria attrezzatura. Non immergersi mai senza il consenso di un istruttore qualificato.

Questo gilet è adatto a tutti i tipi di immersione ?

Il SEAC MODULAR è un gilet stabilizzatore progettato per l'immersione subacquea con aria compressa. Per immersioni specifiche (tecniche, acque fredde), consultare le indicazioni del manuale e le raccomandazioni del produttore.

Come verificare lo stato del mio gilet prima di un'immersione ?

Ispezionare visivamente il gilet, verificare che cinghie e fibbie siano in buone condizioni, che le valvole di gonfiaggio e sfiato funzionino correttamente e che le tasche per piombi si chiudano bene. Eseguire un test di gonfiaggio a vuoto.

Dove trovare parti di ricambio per il SEAC MODULAR ?

Le parti di ricambio (cinghie, fibbie, valvole, ecc.) sono disponibili presso il servizio clienti SEAC o tramite un rivenditore autorizzato. Utilizzare solo parti originali per garantire la sicurezza.

Il gilet richiede un'alimentazione elettrica ?

No, il gilet MODULAR è un'attrezzatura 100% meccanica. Non richiede alcuna alimentazione elettrica, il che lo rende affidabile sott'acqua.

Quale norma di sicurezza viene applicata al gilet SEAC MODULAR ?

Il gilet è certificato secondo la norma EN 1809:2014+A1:2016, che definisce i requisiti minimi di sicurezza per i gilet stabilizzatori da immersione, e porta la marcatura CE 0474.

Posso riparare il gilet da solo ?

Le piccole operazioni come la sostituzione di una cinghia possono essere eseguite, ma qualsiasi riparazione interna o relativa alle valvole deve essere affidata a un centro autorizzato SEAC per non compromettere la certificazione e la sicurezza.

MANUALE UTENTE MODULAR SEAC

Congratulazioni per aver scelto la qualità e l'affidabilità di un prodotto SEAC. L'attrezzatura da lei acquistata è stata realizzata con materiali selezionati e collaudati. Lo sviluppo e la continua ricerca ci permettono di essere in continua evoluzione.

Processi innovativi di produzione, continui teste prove reali di funzionalità sviluppati nei nostri centri di ricerca garantiscono l'affidabilità che contraddistingue tutti i prodotti SEAC.

AVVERTENZE GENERALI

ATTENZIONE

Leggere attentamente il manuale di istruzioni prima dell'uso e conservarlo.

ATTENZIONE

Prima di utilizzare il Jacket o qualsiasi altro prodotto per l'immersione subacquea è necessario seguire un corso tenuto da istruttori qualificati e conseguire il relativo brevetto. L'utilizzo di attrezzature subacquee da parte di persone non in possesso del brevetto è pericoloso e può essere causa di gravi incidenti anche mortali per il subacqueo ed i suoi accopagnatori.

• Durante l'assemblaggio e la messa a punto del Jacket, sono stati attuati tutti gli accorgimenti possibili per fornire un prodotto altamente affidabile nel tempo.
• Tali accorgimenti possono essere resi inefficienti qualora l'utente non utilizzi il Jacket in maniera corretta e non provveda ad una adeguata manutenzione.
• La SEAC declina ogni responsabilità per qualsiasi problema derivante dalla mancata osservanza delle raccomandazioni riportate nel presente manuale.

CERTIFICAZIONE EN 1809:2014+A1:2016

I prodotti del presente manuale di istruzioni sono stati sottoposti a prove di tipo e certificati in conformità alle norme EN 1809:2014+A1:2016 dall'Organismo Notificato n° 0474 RINA, Via Corsica 12, 16128 GENOVA.

Modello EN 1809:2014+A1:2016

MARCATURA

Il numero 0474 accanto alla marcatura di conformità CE identifica l'Organismo Notificato n° 0474 RINA, Via Corsica 12, 16128 GENOVA preposto al controllo della produzione del regolamento (UE) 2016/425 del Parlamento Europeo e del consiglio del 9 Marzo 2016 sui dispositivi di protezione individuale.

MARCATURA PRESENTE SU OGNI JACKET: CE0474

RIFERIMENTI ALLA EN 1809:2014 +A1:2016 SCOPO -DEFINIZIONE - LIMITAZIONI

• SCOPO: lo Standard EN 1809:2014 +A1:2016 permette di verificare i requisiti minimi di sicurezza e le prestazioni dei JACKET di tipo gonfiabile.
• JACKET - definizione (EN 1809:2014 +A1:2016): dispositivo in grado di permettere al subacqueo un controllo del proprio assetto durante l'immersione.
• LIMITAZIONI: Non è scopo dello Standard EN 1809:2014 +A1:2016 stabilire requisiti per dispositivi di galleggiamento o giubbetti di salvataggio. Il JACKET non è inteso per garantire in superficie una posizione a testa alta in caso di incoscienza o incapacità del subacqueo.

Al fine di garantire la massima attenzione alla sicurezza sul Jacket è cucita una etichetta riportante il seguente testo:

Questo Jacket non è un giubbotto di salvataggio e non garantisce il sostentamento in superficie con il viso fuori dall'acqua.

Prima di utilizzare questo Jacket è necessario seguire un corso tenuto da istruttori qualificati e conseguire il relativo brevetto. L'uso dell'attrezzatura subacquea da parte di persone non brevettate è pericoloso e può essere causa di gravi incidenti anche mortali per il subacqueo ed i suoi accompagnatori.

Questo equilibratore può essere montato su monobombola fino a 18 litri (diam. mm 220) o su bibombola 10+10 litri. Leggete attentamente il Manuale di Istruzioni allegato. Prima di ogni uso controllate la funzionalità del Jacket. Controllate accuratamente che non ci siano perdite di aria e il assicurarsi del corretto funzionamento di tutti i componenti, collegate la frusta LP del Jacket ad un'uscita di bassa pressione del primo stadio dell'erogatore quando questo non è collegato alla bombola. Un'eventuale immissione di alta pressione nella frusta può essere causa di rotture e gravi incidenti.

Dopo ciascuna immersione, comprese quelle in piscina, il Jacket deve essere risciacquato esternamente ed internamente in acqua dolce. Riponetelo parzialmente gonfio in un locale fresco ed aerato. La mancanza di manutenzione può causare danni al Jacket o comprometterne il buon funzionamento. Nella parte retro dell'etichetta è possibile visualizzare le varie spinte di galleggiamento riportate in Chilogrammi e in Newton.

ATTENZIONE

Le istruzioni del presente manuale dovranno essere integrate con quelle relative alle altre apparecchiature componenti il vostro SCUBA (gruppo bombola assemblato). Prima di utilizzare il vostro gruppo bombola assemblato leggete attentamente tutte le istruzioni per l'uso riportate nei relativi manuali.

CARATTERISTICHE TECNICHE

CONNESSIONE AL PRIMO STADIO

Collegate la frusta del Jacket ad una uscita di bassa pressione del primo stadio dell'erogatore.

ATTENZIONE

Prestate molta attenzione a collegare la frusta ad una uscita di bassa pressione. Il collegamento all' alta pressione può provocare gravi incidenti alle persone e danni all'attrezzatura.

GRUPPO DI COMANDO

Il gruppo di comando Seac è stato progettato e realizzato per garantirvi una rapida e precisa regolazione dell'assetto in acqua. La sua forma ergonomica è garazia di manegevolezza e praticità.

I suoi due pulsanti, di carico e scarico, di diversa forma e posizione, permettono di individuare quello al momento necessario senza alcuna possibilità d'errore, anche senza la necessità di posare lo sguardo sul comando.

Collegate l'attacco rapido della frusta al gruppo di comando (Fig. 2).

Eseguite questa operazione prima di mettere il primo stadio in pressione, l'inserimento dell'attacco rapido sarà così più agevole.

FIG. 1

OPERAZIONE DI GONFIAGGIO

Per gonfiare il vostro Jacket è sufficiente premere il pulsante C (Fig. 1).

Rilasciando il pulsante di carico, immediatamente deve cessare l'alimentazione d'aria. Se ciò non avvenisse, non utilizzare il jacket ma rivolgersi ad una officina autorizzata Seac.

OPERAZIONE DI SGONFIAGGIO

È possibile scaricare l'aria tramite il gruppo di comando in due modi:

1) Premendo il pulsante E (Fig. 1) con il gruppo di comando rivolto verso l'alto (Fig. 3).
2) Tirando il gruppo di comando verso il basso (Fig. 4).

OPERAZIONE DI GONFIAGGIO A BOCCA

È possibile gonfiare a bocca il vostro Jacket tramite il boccaglio C (fig.1) del gruppo di comando, applicando la seguente procedura:

1) Appoggiate la bocca al boccaglio.
2) Premete il pulsante di scarico e contemporaneamente soffiate.
3) Rilasciate il pulsante di scarico.
4) Ripetete fino al gonfiaggio desiderato.

ATTENZIONE

Il vostro Jacket non va utilizzato come fonte di aria respirabile.

Non respirate aria attraverso il boccaglio del gruppo comando.

VALVOLA DI SOVRAPRESSIONE/SCARICO RAPIDO

Il Vostro Jacket è dotato di valvole di sovrapressione di scarico (Fig. 5).

La valvola scarica automaticamente l'aria del Jacket quando la pressione interna supera quella esterna di un valore prestabilito.

Lo scopo di questa valvola è di prevenire un'accidentale sovrapressione del Jacket, che può dare origine ad un danneggiamento del prodotto.

Questa valvola funziona pure come scarico rapido, tirando il pomolo collegato alla sagola.

Per favorire lo scarico dell'aria in eccesso in tutte le posizioni del sommozzatore, le due valvole di scarico sono posizionate una in alto a destra ed una in basso a destra.

Nel caso di fuoriuscita di microbolle non significa che il Jacket stia perdendo pressione, ma potrebbe trattarsi di aria intrappolata tra le intercapedini dei tessuti.

TASCHE JACKET

I Jackets SEAC sono provvisti di tasche di grande capienza e sono progettate per essere utilizzate comodamente a braccia incrociate.

Su alcuni modelli di jacket sono presenti delle utili tasche supplementari di "back-up".

Abbiate sempre cura di richiudere le tasche per evitare di perdere gli oggetti contenuti.

ATTENZIONE

Non utilizzate le tasche del Jacket per inserire pesi, piombi, sassi, oggetti appuntiti e taglienti, poiche esse non sono progettate per contenere pesi eccessivi ma, esclusivamente, per contenere oggetti di piccole dimensioni.

Ogni altro uso viene considerato improprio e pertanto fa decadere la garanzia.

ISTRUZIONI PER L'USO

ATTENZIONE

Leggete attentamente le istruzioni qui di seguito riportate in quanto sono determinanti per la vostra sicurezza e la lunga durata della vostra attrezzatura.

La funzione del Jacket è di rendere più confortevole l'immersione permettendo al subacqueo di mantenere un assetto neutro.

Prima di usare il Vostro Jacket in mare, sarebbe opportuno utilizzarlo in piscina, attrezzandovi come per un'immersione in acque libere.

Come prima operazione regolate il fascione ventrale e lo schienale secondo la vostra corporatura. Una corretta regolazione vi permetterà massimo comfort e stabilità.

FISSAGGIO BOMBOLA

ATTENZIONE

Il Vostro jacket è progettato per essere impiegato con bombole delle seguenti misure:

Diametro: Min. 140 mm. - Max. 220 mm. Volume: Monobombola Max. 18 lt.

Bibombola 10 + 10 lt. (con 2 cinghie cod. S103006 optional).

MODALITÀ DI CONTROLLO PRIMA DELL'IMMERSIONE

1) Controllate che tutti i raccordi e le valvole siano ben fissati con le ghiere di fissaggio ben serrate.
2) Assicuratevi del buon fissaggio tra bombola e schienalino.
3) Gonfiate completamente il Jacket ed aspettate circa 15 minuti. Se il Jacket si presenta sgonfio non usatelo e rivolgetevi ad un' Officina Autorizzata SEAC.
4) Verificate più volte tutte le funzioni di gonfiaggio e sgonfiaggio del gruppo di comando. Controllate attentamente il buon funzionamento del sistema di gonfiaggio a bocca tramite il boccaglio.
5) Verificate attentamente il corretto funzionamento della valvola di sovrappressione/scarico rapido.
6) Non lasciate il Jacket al sole e non appoggiatelo su superfici pungenti o ruvide che potrebbero danneggiarlo.

VESTIZIONE

• Indossare gli spallacci; si consiglia di inserire per primo il braccio sinistro, facendo attenzione a non interferire col gruppo corrugato e la frusta.
• Chiudere saldamente il fascione ventrale.
• Agganciare le fibbie degli spallacci.
• Agganciare le fibbie ventrali scorrevoli e regolare al massimo tirando contemporaneamente le estremità dei nastri.
• Agganciare le fibbie sternali, se in dotazione.
• Agganciare i moschettoni del sottocavallo, se in dotazione.

SEQUENZA CHIUSURA FIBBIA BOMBOLA

- Seguendo le frecce, inserire l'estremità della cinghia dal lato interno verso l'esterno della fibbia (tra la staffa cucita e la parte mobile) e fatela passare nella feritoia 1.

- Fare passare l'estremità della cinghia nel passante 2. Esercitare una forte trazione della cinghia nella direzione indicata in modo da fare aderire strettamente la cinghia sulla bombola.

- Mantenere in tensione la cinghia e fare passare la sua estremità nella feritoia 3. Tirare con decisione e fare ribaltare la fibbia.

- La fibbia si chiuderà con uno scatto secco bloccando lo schienalino alla bombola. Fissare la cinghia in eccesso negli appositi tessuti a velcro.

SISTEMA ZAVORRA INTEGRATE Q&S (QUICK AND SAFE)

- Aprire la pattina a velcro della tasca (1) e inserire i piombi (2) fino alla quantità massima indicata.

- Richiudere la pattina (3) facendo attenzione che faccia perfettamente aderenza con il velcro della tasca.

- Inserire il contenitore portazavorra (5) nell'apposito alloggiamento della tasca del Jacket (6), facendo attenzione che sia sgonfio.

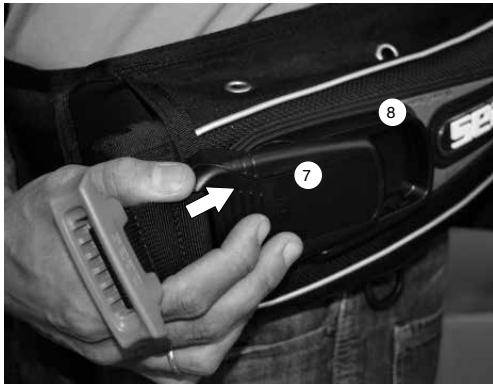

- Fare scorrere il meccanismo di aggancio (7) della tasca portazavorra in corrispondenza della piastra (8) fissata all'esterno del jacket, fino ad avvertire lo scatto di blocco.

- Assicurarsi che la tasca portazavorra sia completamente alloggiata all'interno della tasca del jacket e verificare che il meccanismo sia correttamente agganciato tirando leggermente la maniglia.

- Per lo sgancio e l'estrazione del contenitore portazavorra dalla tasca del jacket, impugnare saldamente la maniglia e tirare in avanti con movimento deciso per sganciare il meccanismo dalla piastra, quindi estrarre tutto il contenitore.

Il sistema SWS (Smart Weight System) rappresenta l'innovazione nei sistemi portapiombi a sgancio meccanico presenti sul mercato.

Presenta un innovativo sistema di chiusura (brevetto SEAC) per il quale è sufficiente uno scatto a garantire la totale sicurezza e un solo movimento per sgancio sequenziale.

Il Jacket è fornito con due contenitori portapesi, da 4 kg e da 6 kg ciascuno di carico massimo, a seconda della taglia del Jacket.

ASSEMBLAGGIO ZAVORRA INTEGRATA

- Aprire la cerniera della tasca e inserire la quantità desiderata di piombi.

- Richiudere la cerniera.

Inserire il contenitore portapesi nell'apposito alloggiamento interno alla tasca del Jacket sgonfio facendo scorrere il meccanismo femmina in corrispondenza del fungo fissato al suo interno, fino ad avvertire lo scatto di blocco.

Verificare che il meccanismo sia correttamente agganciato tirando leggermente la maniglia.

Per lo sgancio e l'estrazione del contenitore portapesi dalla tasca del Jacket, impugnare saldamente la maniglia.

Tirare in avanti la maniglia con movimento deciso per sganciare il meccanismo, quindi estrarre tutto il contenitore portapesi.

Tasca porta-zavorra con sistema di sgancio rapido con flap a velcro (1),

fibbia di sicurezza (2) e flap a velcro per estrazione piombi in caso di necessità (3).

INSERIMENTO/RIMOZIONE ZAVORRA:

Sganciare la fibbia (2), aprire il flap (1) verso l'alto e inserire la zavorra (4) nello scomparto

all'interno della tasca. Richiudere il flap a velcro (1) e chiudere la fibbia (2).

ESTRAZIONE ZAVORRA IN CASO DI NECESSITA':

In caso di necessità, aprire la fibbia (2) e tirare energicamente il nastro della fibbia in plastica (2),

sequenzialmente si aprirà il flap a velcro (3) e la zavorra (4) uscirà automaticamente.

Attenzione: la zavorra andrà persa.

INSERIMENTO SCHIENALE E CONTROSCHIENALE

1) Rimuovere le due fasce fissa bombola (a) facendole sfilare dalle apposite feritoie (b).
2) Rimuovere l'involucro gonfiabile (c)

3) Sfilare lo scheletro in acciaio (d) dalle guide in tessuto (e)

4) Aprire il flap a velcro nella zona anteriore dell'imbrago e inserire la vite in acciaio (f) attraverso l'anello a vela

5) Poggiare lo schienalino sull'imbrago facendo passare la vite (f) attraverso il foro dello schienalino.

6) Inserire l'involucro gonfiabile facendo passare la vite (f) attraverso l'anello a vela presente sull'involucro.

7) Inserire il nastro fissa bombola attraverso le apposite feritoie presenti sulla contro-piastra.

8) Inserire la contro-piastra in acciaio (g) e avvitare il bullone (h) nella vite (f)

Ripetere la sequenza 4, 5, 6, 7 nella parte bassa dello schienale

• Controllate che tutti i raccordi e le valvole siano ben fissati con le ghiere di fissaggio ben serrate.
• Assicuratevi del buon fissaggio tra bombola e schienalino
• Gonfiate completamente il Jacket ed aspettate circa 15 minuti. Se il Jacket si presenta sgonfio non usatelo e rivolgetevi ad un'Officina Autorizzata SEAC.
• Provate più volte tutte le funzioni di gonfiaggio e sgonfiaggio del gruppo di comando. Controllate attentamente il buon funzionamento del sistema di gonfiaggio a bocca tramite il boccaglio.
• Verificate attentamente il buon funzionamento della valvola di sovrappressione/scarico rapido
• Non ponete il Jacket al sole e non appoggiatelo su superfici pungenti o ruvide che potrebbero danneggiarlo.

VESTIZIONE

• Indossare gli spallacci; si consiglia di inserire per primo il braccio sinistro, facendo attenzione a non interferire col gruppo corrugato e la frusta.
• Chiudere saldamente il fascione ventrale.
• Serrare gli spallacci.
• Agganciare le fibbie ventrali scorrevoli e regolare al massimo tirando contemporaneamente le estremità dei nastri.
• Agganciare le fibbie sternali, se in dotazione.
• Agganciare i moschettoni del sottocavallo, se in dotazione.

ATTENZIONE

Il Vostro Jacket non è un giubbetto di salvataggio e non è progettato per mantenersi in superficie a testa in alto in caso di svenimento.

FUNZIONAMENTO

IN SUPERFICIE

Per aumentare il sostentamento in superficie, Vi suggeriamo di gonfiare il Jacket agendo sul pulsante di carico del gruppo comando per aumentare la vostra spinta positiva.

IN IMMERSIONE

Impugnate il gruppo comando, alzando il braccio sinistro e premete sul pulsante di scarico,

con questa operazione azionerete la valvola di scarico graduale agevolando la fuoriuscita dell'aria.

In alternativa potete usare la valvola di scarico rapido tirando il gruppo di comando verso il basso, l'aria fuoriuscirà rapidamente dalla valvola. Una volta iniziata la discesa, la velocità tenderà ad aumentare, essa verrà compensata con rapidi colpetti sul pulsante di carico.

ASSETTO NEUTRO

Una volta raggiunta la profondità desiderata, insufflando e/o scaricando la giusta quantità d'aria nel Jacket, vi permetterà di otterrete un comodo assetto neutro.

RISALITA

Durante la fase di risalita, l'aria contenuta nel Jacket si espande provocando un aumento della spinta positiva e di conseguenza un aumento della velocità, potete controllare il vostro assetto esercitando una leggera pressione sul pulsante di scarico. In caso di necessità, l'utilizzo del gruppo comando, servirà a contenere e limitare la velocità di risalita.

MODALITÀ DI CONTROLLO PRIMA DELL'IMMERSIONE

ATTENZIONE

Durante la fase di risalita è strettamente necessario regolare l'equilibrio idrostatico per evitare una velocità troppo rapida. Consultate il Vostro Istruttore o il manuale di immersione per ulteriori informazioni in merito ad una sicura velocità di risalita. Seguite sempre e comunque le norme richieste dal vostro computer subacqueo o dalla vostra tabella di decompressione durante ogni fase dell'immersione.

ATTENZIONE

Vi raccomandiamo di utilizzare il Jacket solo come compensatore del vostro assetto. Utilizzare il Jacket per sollevare dal fondo oggetti pesanti può essere estremamente pericoloso causando risalite incontrollate e conseguenti gravi incidenti per il subacqueo ed i suoi accompagnatori.

MANUTENZIONE

Per mantenere il vostro Jacket in perfetta efficienza sono necessarie le seguenti indicazioni:

• Dopo ogni immersione sia in mare che in piscina, sciacquate sempre con acqua dolce l'interno e l'esterno del Jacket e assicurarsi di fare fuoriuscire ogni residuo di acqua tramite le valvole di sovrapressione.
• Non riporre mai il Jacket con altro equipaggiamento e oggetti appuntiti che possa lacerare l'involucro gonfiabile.
• Evitare di riporre il Jacket umido o piegato, ma farlo perfettamente asciugare, lavando accuratamente l'interno, scaricate l'acqua e quando è perfettamente asciutto riporlo in un luogo fresco ed areato.
• Alla fine di ogni immersione inserite sempre il tappo di protezione dell'attacco rapido dopo aver scollegato la manichetta.
• Evitare l'esposizione prolungata del Jacket alla luce del sole.
• Sciacquate accuratamente con acqua dolce tutti i dispositivi di carico e scarico.

Per pulire l'interno seguite i seguenti consigli:

• Svitare la valvola di sovrapressione e introdurre acqua dolce (circa 1/4 del volume del Jacket).
• Riassemblare la valvola di sovrapressione.
• Gonfiate il Jacket, capovolgendo e scuotendo lo stesso da parte a parte per fare circolare l'acqua.
• Capovolgete il sacco e con il corrugato rivolto verso il basso, premendo il pulsante di scarico, fare uscire attraverso il boccaglio tutta l'acqua precedentemente inserita.

ATTENZIONE

Per la pulizia del Jacket non utilizzate nessun tipo di solventi o prodotti detergenti.

UTILIZZO DEI JACKET CON MISCELE D'ARIA ARRICCHITA

ATTENZIONE

I Jacket SEAC se utilizzati con aria respirabile conforme alla EN 12021, sono da considerarsi conformi al Regolamento Categoria (EU) 2016/425. Le modalità di utilizzo sono descritte nel manuale allegato e si riferiscono all'utilizzo del Jacket con aria respirabile conforme alla EN 12021 (contenuto d'ossigeno pari al 21±2%). Poiché a tutt'oggi non sono ancora state stilate normative che permettano di verificare, con prove adeguate e significative, che i requisiti essenziali di sicurezza richiesti dal Regolamento Categoria (EU) 2016/425 siano soddisfatti, il presente Jacket SEAC non va considerato certificato CE in accordo al Regolamento Categoria (EU) 2016/425 per l'utilizzo con aria arricchita di ossigeno (O2 > 21±2%).

ATTENZIONE

Non utilizzare nessun Jacket SEAC con miscele arricchite d'ossigeno (Nitrox - Massimo contenuto d'ossigeno: 40%) senza prima aver ricevuto adeguati insegnamenti in merito al loro utilizzo: Non osservare questa avvertenza può essere causa di gravi incidenti.

ATTENZIONE

Non usare questo Jacket SEAC con altri gas o con aria arricchita d'ossigeno. I Jacket SEAC sono progettati per essere utilizzati solo con aria atmosferica compressa. Il mancato rispetto di questa avvertenza può causare usura precoce dell'attrezzatura, difetti di funzionamento e possibili esplosioni, che possono provocare danni anche molto gravi.

CERTIFICATO DI GARANZIA

SEAC garantisce il buon funzionamento del prodotto cui il presente documento è allegato.

La garanzia ha durata di anni 2 (due) in relazione alle vigenti normative europee.

La garanzia ivi contenuta può essere esercitata esclusivamente alle condizioni ed entro i limiti di seguito indicati:

1. La garanzia ha durata di anni 2 (due) a partire dal momento in cui il prodotto viene acquistato presso un rivenditore autorizzato SEAC e non necessita di alcuna formalità di preventiva o successiva convalida.
2. La garanzia è riconosciuta esclusivamente al primo acquirente del prodotto presso un rivenditore autorizzato SEAC.
   Essendo strettamente nominativa, non è cedibile a terzi se non previo espressa autorizzazione da parte di SEAC.

3. La garanzia copre tutti e solo i difetti di funzionamento derivati da:

4. Materiali ritenuti non idonei

5. Evidenti errori nella progettazione
6. Fabbricazione o assemblaggio del prodotto o parti di esso

7. Istruzioni e avvertenze d'uso errate o inadeguate

8. La garanzia si estingue automaticamente, e con effetto immediato, a seguito di intervenute riparazioni, modifiche, trasformazioni, adattamenti o manomissioni in genere effettuate sul prodotto finito o parti di esso non preventivamente autorizzate da SEAC e comunque effettuate da personale non autorizzato.

9. La garanzia dà diritto all'intervento e alla riparazione gratuita nel più breve tempo possibile, ovvero alla completa sostituzione gratuita del prodotto (a scelta insindacabile di SEAC) o parti di esso dove venga riconosciuto da parte di SEAC difetti di funzionamento tassativamente e precedentemente indicati al punto 3.

10. La garanzia può essere esercitata mediante inoltro, a SEAC, del prodotto ritenuto difettoso.

Il tramite autorizzato alla presente operazione deve essere il rivenditore SEAC dove il prodotto è stato acquistato.

Nel caso questo sia fattivamente impossibile, previa autorizzazione, può essere autorizzato all'invio del prodotto difettoso un qualsiasi altro rivenditore SEAC. Condizione necessaria per l'esercizio della garanzia è che il prodotto sia accompagnato da copia dello scontrino fiscale o della fattura (o di altro documento equipollente di registrazione fiscale da cui risultino il nominativo del rivenditore autorizzato SEAC presso cui il prodotto è stato acquistato nonché la data d'acquisto del medesimo) comprovanti l'acquisto.

Nel caso in cui la SEAC riceva un prodotto che:

• Non sia accompagnato dal documento di registrazione fiscale aventi le caratteristiche sopra citate.
• Versi in circostanze tali da determinare l'estinzione della garanzia secondo quanto indicato nel punto 4.
• Presenti difetti derivanti da cause esterne ed ulteriori rispetto a quelle tassativamente indicate al punto 3.
• Sia stato utilizzato impropriamente e/o per usi diversi da quello per il quale il prodotto è stato progettato si asterrà dall'effettuare qualsiasi intervento sul prodotto, dandone immediata comunicazione al mittente o al rivenditore autorizzato.

Qualora il mittente intenda comunque far eseguire l'intervento, trasmetterà a SEAC, nei quindici giorni lavorativi successivi, una richiesta in tal senso nella quale dovrà espressamente dichiarare di voler sostenere tutti i costi relativi all'intervento stesso (mano d'opera, eventuali parti di ricambio, spese di spedizione).

In caso contrario la SEAC provvederà alla restituzione del prodotto con spese a cura del destinatario.

Il listino ricambi è disponibile sul sito www.seacsub.com, area download.

JACKET MODULAR

I prodotti del presente manuale di istruzioni sono stati sottoposti a prove di tipo e certificati in conformità alle norme EN 1809:2014+A1:2016 dall'Organismo Notificato n° 0474 RINA, Via Corsica 12, 16128 GENOVA.

MARCATURA PRESENTE SU OGNI JACKET: CE0474

Il numero 0474 accanto alla marcatura di conformità CE identifica l'Organismo Notificato n° 0474 RINA, Via Corsica 12, 16128 GENOVA preposto al controllo della produzione del regolamento (UE) 2016/425 del Parlamento Europeo e del consiglio del 9 Marzo 2016 sui dispositivi di protezione individuale.

TABELLA TAGLIE

TAGLIA	S	M	L	XL	XXL
ALTEZZA	171-175	175-179	179-184	184-188	188-192
PESO	60-70	65-75	75-85	85-95	90-105
TORACE	88-96	92-100	96-104	100-108	104-112
VITA	76-84	80-88	84-92	88-96	92-100
BACINO	92-100	96-104	100-108	104-112	108-116

Le indicazioni riportate in questa tabella taglie si riferiscono a valori standard del corpo umano. Il Jacket viene progettato più ampio e abbondante sulla base di queste tabelle in modo da consentire agilità e massimo comfort durante il suo utilizzo.

MODELLO: MODULAR
TIPO:	Backmounted
CERTIFICAZIONE:	CE 0474 RINA - EN 1809:2014+A1:2016
GRUPPO DI COMANDO:	Inflator a pistone
TIPOLOGIA INVOLUCRO:	Bisacco con camera d'aria interna
MATERIALE INVOLUCRO:	Sacco esterno: Nylon Cordura 1000 DENCamera d'aria interna: poliuretano 400 micron
SALDATURA:	Alta frequenza
SCHIENALE:	Schienale morbido con scheletro in acciaio
SISTEMA DI BARDATURA:	Imbragatura separata dall'involucro
VALVOLE DI SCARICO RAPIDO:	1 meccanica di sovrapressione1 a trazione dal gruppo comando
TASCHE:	Opzionale
SISTEMA ZAVORRA INTEGRATA:	Opzionale
D-RING:	2 D-RING in alluminio da 40 mm6 D-RING da 25 mm in tecnopolimero
REAR WEIGHT POCKET:	2 da 2 kg max
LIMITE MISURE AMMESSE PER BOMBOLE:	Monobombola: diam. min-max 140/229 mmBibombola: diam. per bombola 170 mmvol. max 10 + 10 litri
PESO (KG):	Monotaglia: 3kg

BC INSTRUCTIONS
