MANUALE UTENTE WAP3205 ZYXEL

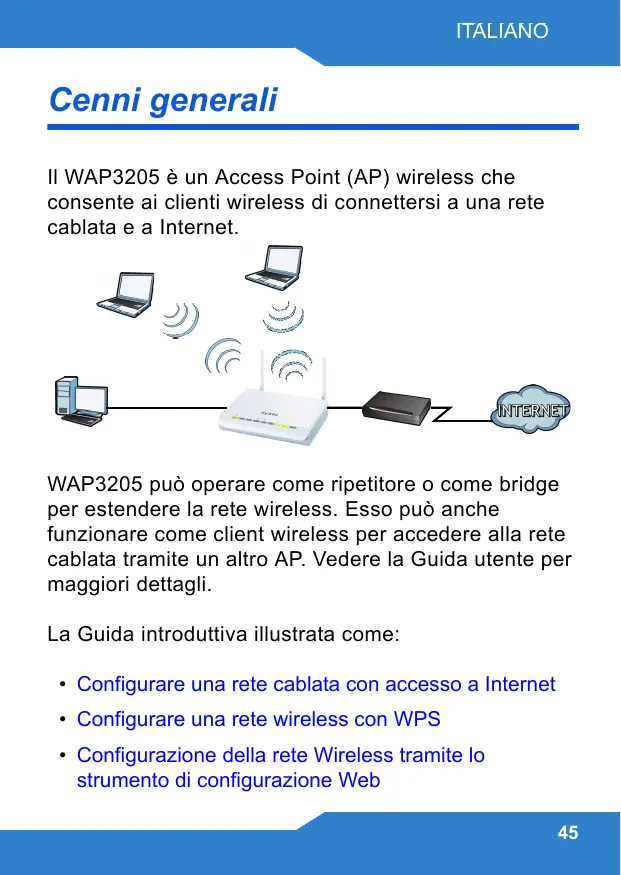

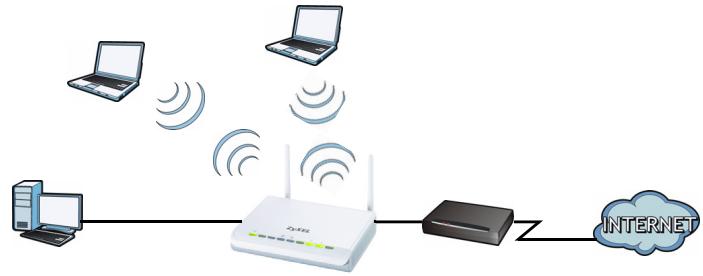

ITALIANO Cenni generali Il WAP3205 è un Access Point (AP) wireless che consente ai clienti wireless di connettersi a una rete cablata e a Internet.

WAP3205 può operare come ripetitore o come bridge per estendere la rete wireless. Esso può anche funzionare come client wireless per accedere alla rete cablata tramite un altro AP. Vedere la Guida utente per maggiori dettagli. La Guida introduttiva illustrata come: • Configurare una rete cablata con accesso a Internet • Configurare una rete wireless con WPS • Configurazione della rete Wireless tramite lo strumento di configurazione Web 45

Configurare una rete cablata con accesso a Internet

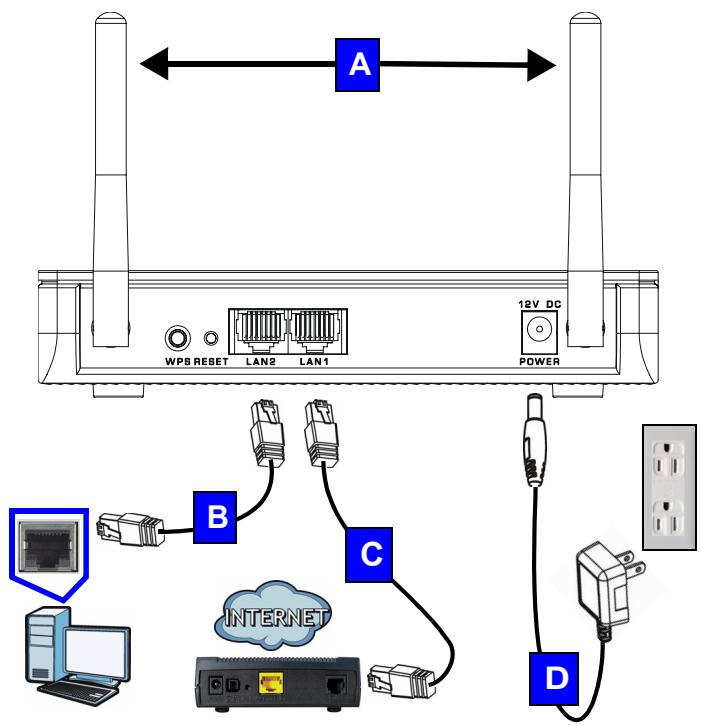

ITALIANO 1. Fare i collegamenti hardware seguenti per configurare WAP3205: • Collegare le antenne (A) alle prese apposite, assicurandosi che siano saldamente avvitate e rivolte verso l'alto. • Collegare la porta Ethernet del computer a una porta LAN (B) dell'WAP3205 utilizzando un cavo Ethernet. • Collegare un'altra porta LAN (C) alla porta WAP3205Ethernet del dispositivo con il quale si accede a Internet (ad esempio un modem) utilizzando un cavo Ethernet. • Utilizzare l'alimentatore (D) fornito a corredo per collegare l'ingresso POWER a una sorgente di alimentazione appropriata. 2. Controllare la connessione a Internet. Aprire un browser sul computer e digitare l'indirizzo www.zyxel.com. Se non è possibile accedere a Internet, verificare che l'indirizzo IP di WAP3205 sia nella stessa sottorete del modem broadband o del router e quindi riavviarlo WAP3205. Vedere la Guida dell'utente per ulteriori informazioni sull'impostazione dell'indirizzo IP di WAP3205.

Configurare una rete wireless con WPS Utilizzare WPS (Wi-Fi Protected Setup) per consentire ai dispositivi wireless WPS di accedere in modo sicuro a WAP3205. Controllare se il dispositivo wireless ha il logo WPS e seguire queste istruzioni per configurare la rete wireless utilizzando WPS.

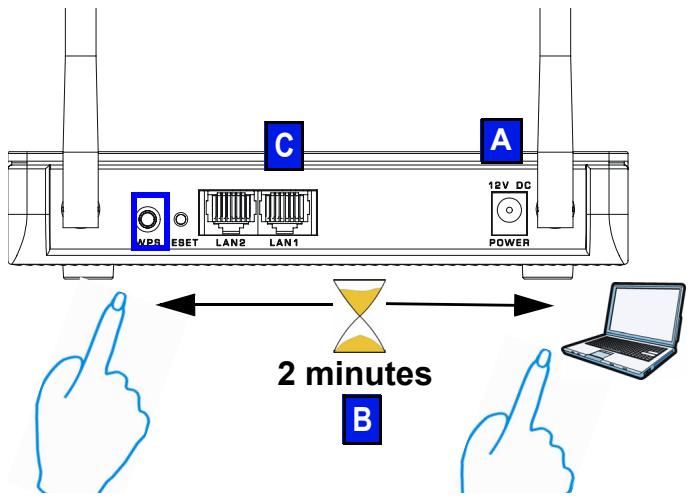

A ITALIANO 1. Verificare che l' WAP3205 sia acceso (A). Mettere il dispositivo wireless all'interno del campo d'azione dell'WAP3205. 2. Tenere premuto il pulsante WPS per 2/3 secondi sul WAP3205 così come il pulsante WPS sull'adattatore wireless collegato al notebook (B). Non importa quale dei pulsanti viene premuto prima, occorre solo fare attenzione a premere il secondo pulsante entro due minuti dalla pressione del primo. Il LED WPS ( ) sull'WAP3205 lampeggia durante la procedura WPS, quindi si accende in modo fisso quando il processo WPS è finito.

Se la connessione WPS avviene con successo, a questo punto è possibile accedere all'WAP3205. 3. Collegare una porta LAN (C) al modem WAP3205 broadband. Siete pronti per collegarvi a Internet wireless tramite l'WAP3205. Se la connessione a Internet cablata funziona bene ma la connessione wireless no, ripetere il passo 3. Se il sistema WPS non funziona o se il dispositivo wireless non supporta WPS, passare alla sezione seguente. 49

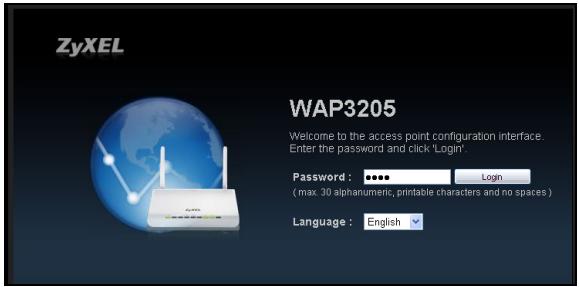

Configurazione della rete Wireless tramite lo strumento di configurazione Web 1. Impostare l'indirizzo IP del computer includendolo nell'intervallo 192.168.1.3 e 192.168.1.254 con maschera di subnet 255.255.255.0. Collegare il computer a WAP3205. 2. Aprire il browser sul computer connesso all'WAP3205. Digitare "http://192.168.1.2" come indirizzo del sito Web. Immettere "1234" (predefinita) come password, scegliere la Language (lingua) e fare clic su Login (accedi).

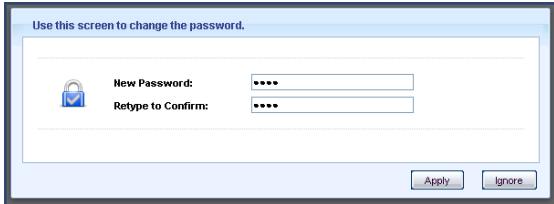

ITALIANO 3. Immettere una nuova password (digitarla di nuovo per confermarla) e fare clic su Apply (applica).

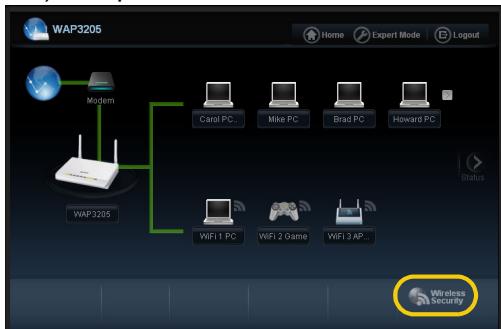

4. Fare clic su Wireless Security (sicurezza wireless)?nel pannello di controllo.

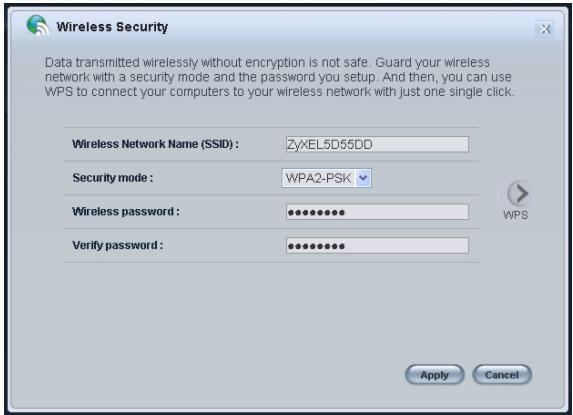

5. Specificare un nome di rete (SSID) per identificare la rete wireless. Scegliere l'opzione di protezione più sicura che tutti i dispositivi wireless sono in grado di supportare. Per WPA-PSK/WPA2-PSK, immettere la password per la rete wireless. Scegliere Apply (applica).

6. I client wireless ora possono utilizzare lo stesso SSID e la stessa password per connettersi senza fili a WAP3205. Consultare la Guida per l'utente per le descrizioni complete di tutte le schermate, nonché per le istruzioni necessarie per configurare le funzionalità avanzate dell'WAP3205 utilizzando lo strumento di configurazione Web. 52

ITALIANO Procedura per visualizzare le certificazioni di un prodotto 1. Andare alla pagina www.zyxel.com 2. Nel sito ZyXEL, selezionare il proprio prodotto dall'elenco a discesa per andare alla pagina di quel prodotto. 3. Da questa pagina selezionare la certificazione che si vuole vedere.

“INFORMAZIONI AGLI UTENTI” Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n.151”Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti” ll simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e gestita dal produttore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire la raccolta separata dell’apparecchiatura giunta a fine vita. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.”

ITALIANO NEDERLANDS Dichiarazione Green Product

Productmilieuverklaring

Direttiva RoHS 2002/95/CE RoHS-richtlijn 2002/95/EC Direttiva RAEE 2002/96/CE (RAEE: Rifiuti di Apparecchiature Elettriche ed Elettroniche)

2003/108/CE AEEA-richtlijn 2002/96/EC (AEEA: Afgedankte Elektrische en Elektronische Apparaten)

2003/108/EC Firma dichiarazione:
