WAP3205 - Drahtloser Zugangspunkt ZYXEL - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloser Zugangspunkt
Marke	ZYXEL
Modell	WAP3205
Abmessungen	Ca. 150 x 100 x 30 mm
Gewicht	Ca. 200 g
Stromversorgung	Netzadapter (Ausgang 5V DC, 1A)
Schnittstellen	4 Ethernet-Ports 10/100 Mbps (LAN), 2 externe abnehmbare Antennen
Hauptfunktionen	Modus Zugangspunkt, Repeater, Bridge, Wireless Client
Drahtlosstandards	IEEE 802.11b/g/n (2,4 GHz)
Maximale Datenrate	Bis zu 300 Mbps
Drahtlossicherheit	WEP, WPA-PSK, WPA2-PSK, WPS (Taste)
Konfiguration	Weboberfläche (http://192.168.1.2), Standard-Passwort 1234
LED-Anzeigen	Strom, LAN, WLAN, WPS
Betriebstemperatur	0°C bis 40°C
Luftfeuchtigkeit	10% bis 90% nicht kondensierend
Lieferumfang	Zugangspunkt, Netzadapter, Ethernet-Kabel, Kurzanleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Chemikalien verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen
Ersatzteile und Reparierbarkeit	Externe Antennen erhältlich; Reparatur durch autorisiertes Zentrum.

Häufig gestellte Fragen - WAP3205 ZYXEL

Wie konfiguriere ich den WAP3205 zum ersten Mal?

Schließen Sie die Antenne an, stecken Sie den Netzadapter ein, verbinden Sie einen Computer mit einem LAN-Port, öffnen Sie einen Browser und gehen Sie zu http://192.168.1.2. Geben Sie das Standard-Passwort 1234 ein, wählen Sie Ihre Sprache und folgen Sie dem Einrichtungsassistenten.

Was tun, wenn ich das Administrator-Passwort vergessen habe?

Sie müssen den WAP3205 auf die Werkseinstellungen zurücksetzen. Halten Sie die Reset-Taste etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Das Passwort wird auf 1234 zurückgesetzt.

Wie verwende ich die WPS-Funktion?

Stellen Sie sicher, dass Ihr WLAN-Gerät WPS unterstützt. Drücken Sie die WPS-Taste am WAP3205 für 2-3 Sekunden, dann innerhalb von 2 Minuten die WPS-Taste an Ihrem Adapter. Die WPS-LED blinkt und leuchtet dann dauerhaft.

Warum blinkt die WPS-LED ständig?

Dies zeigt an, dass der WPS-Vorgang läuft. Wenn sie länger als 2 Minuten blinkt, ist die Kopplung fehlgeschlagen. Stellen Sie sicher, dass beide Geräte in Reichweite sind, und versuchen Sie es erneut.

Wie ändere ich die SSID und das WLAN-Passwort?

Melden Sie sich an der Weboberfläche an (http://192.168.1.2), gehen Sie zu Wireless Security, ändern Sie die SSID und das Passwort (vorinstallierter Schlüssel) für den Modus WPA2-PSK, und klicken Sie auf Apply.

Kann der WAP3205 als Repeater arbeiten?

Ja, der WAP3205 kann im Repeater- oder Bridge-Modus konfiguriert werden, um die WLAN-Abdeckung zu erweitern. Verwenden Sie die Weboberfläche, um den entsprechenden Modus auszuwählen und den Hauptzugangspunkt zu verbinden.

Welche Voraussetzungen gibt es für eine Internetverbindung?

Sie benötigen ein Modem oder einen Router mit Internetzugang. Verbinden Sie ein Ethernet-Kabel zwischen einem LAN-Port des WAP3205 und dem Modem. Der WAP3205 verteilt dann das Internet an die WLAN-Clients.

Wie setze ich den WAP3205 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite mit einer Büroklammer etwa 10 Sekunden lang gedrückt. Lassen Sie los, wenn die LEDs blinken. Das Gerät startet mit den Standardeinstellungen neu.

Kann der WAP3205 an der Wand montiert werden?

Ja, der WAP3205 hat auf der Rückseite Montagelöcher. Verwenden Sie geeignete Schrauben, um ihn an der Wand zu befestigen. Achten Sie darauf, genügend Platz für die Antennen und die Belüftung zu lassen.

Was tun, wenn sich kein Gerät mit dem WLAN verbindet?

Überprüfen Sie, ob die SSID gesendet wird (Broadcast aktiviert) und ob die Sicherheit korrekt ist. Versuchen Sie, den WAP3205 neu zu starten. Wenn das Problem weiterhin besteht, setzen Sie ihn zurück und konfigurieren Sie ihn neu.

BEDIENUNGSANLEITUNG WAP3205 ZYXEL

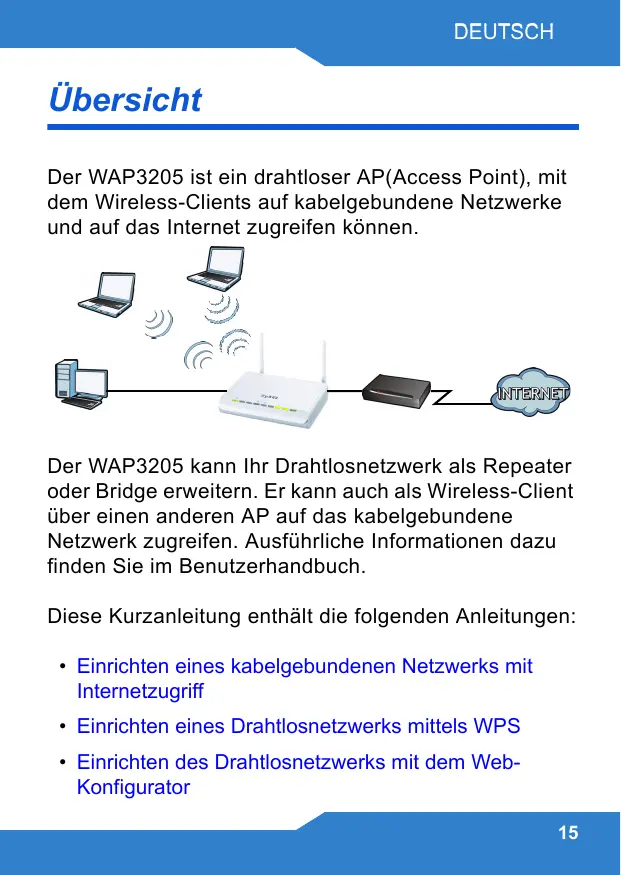

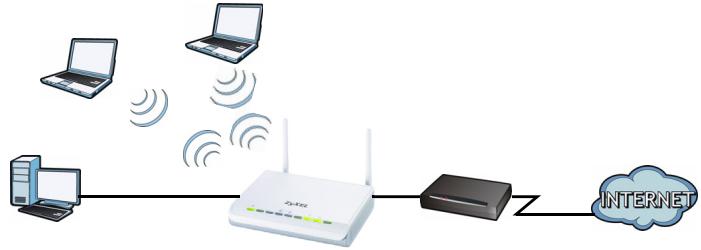

Der WAP3205 ist ein drahtloser AP Access Point), mit dem Wireless-Clients auf kabelgebundene Netzwerke und auf das Internet zugreifen können.

Der WAP3205 kann Ihr Drahtlosnetzwerk als Repeater oder Bridge erweitern. Er kann auch als Wireless-Client über einen anderen AP auf das kabelgebundene Netzwerk zugreifen. Ausfuhrliche Informationen dazu finden Sie im Benutzerhandbuch.

These Kurzanleitung enthalt die folgenden Anleitungen:

• Einrichten eines kabelgebundenen Netzwerks mit Internetzugriff
• Einrichten eines Drahtlosnetzwerks mittels WPS
• Einrichten des Drahtlosnetzwerks mit dem Web-Konfigurator

Einrichten eines kabelgebundenen Netzwerks mit Internetzugriff

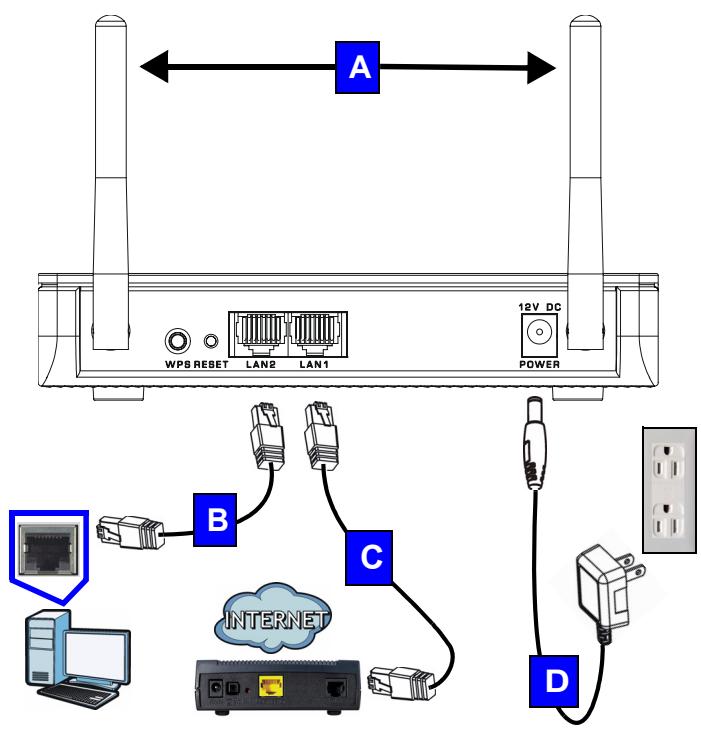

1. Nehmen Sie für die Installation des WAP3205 folgende Hardwareverbindungen vor:

2. Schließen Sie die Antennen (A) an die Antennenanschluss an. Stellen Sie safer, dass diese fest eingedreht und möglichst senkrecht ausgerichtet sind.

3. Schließen Sie ein Ethernet-Kabel an den Computer und an den LAN-Port (B) des WAP3205 an.
4. Verbinden Sie einen anderen LAN-Port (C) des WAP3205 mit einem Ethernet-Kabel mit dem Ethernet Port des Geräts, mit dem Sie auf das Internet zugreifen möchten (z.B. einem DSL Modem).
5. Schließen Sie den Netzadapter (D) des Geräts an die Netzanschlussbuchse POWER und an eine geeignete Stromquelle an.
6. Prüfen Sie ihre Internetverbindung. Öffnen Sie auf Ihrhem Computer einen Internetbrowser, und geben Sie in die Adresszeile die Adresse www.zyxel.de ein.

Wenn Sie nicht auf das Internet zugreifen können, stellen Sie safer, dass die IP-Adresse des WAP3205 im selbst Subnetz liegt wie Ihr Breitbartmodem oder Router, und starten Sie ihren WAP3205 neu. Informationen zum Einrichten der IP-Adresse des WAP3205 finden Sie im Benutzerhandbuch.

Einrichten eines Drahtlosnetzwerks mittels WPS

Verwenden Sie WPS (Wi-Fi Protected Setup), damit WPS-fähige Drahtlosgeräte sicher auf den WAP3205 zugreifen können.

Wenn auf Ihrvorhandenen Drahtlosgerät das WPS-Logo zu-.
sehen ist, konnen Sie Ihr Drahtlosnetzwerk einfach mittels WPS.
Tastendruck einrichten.

Wi-Fi PROTECTED

SETUP

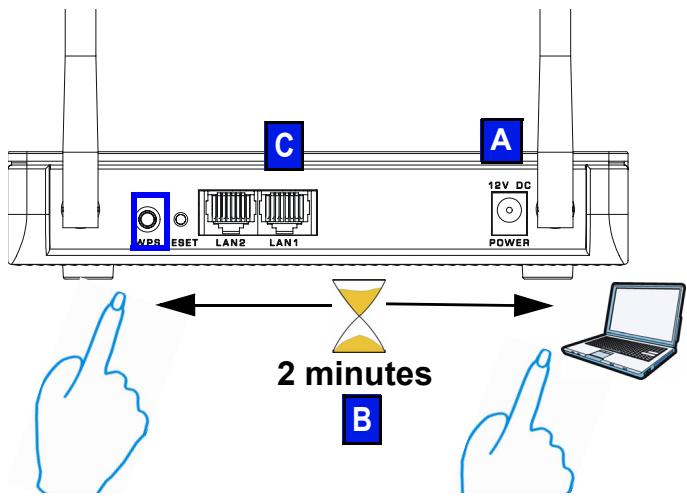

1. Stellen Sie sicher, dass der WAP3205 eingeschaltet ist (A). Stellen Sie das Drahtlosgerät in Reichweite des WAP3205 auf.
2. Drücken Sie zwei bis drei Sekunden lang die WPS-Taste des WAP3205 und danach die WPS-Taste des Drahtlos-Adapters, der an Ihr Notebook (B) angeschlossen ist. Dabei ist es egal, welche Taste zuerst gedrückt wird. Drücken Sie innerhalb von zwei Minuten, nachdem Sie auf die erste Tasse gedrückt haben, auf die zweite Taste.

Während des WPS-Vorgangs blinkt die WPS LED (40) am WAP3205. Sobald der WPS-Vorgang abgeschlossen ist, leuchtet diese dauerhaft.

Sobald die WPS-Verbindung erfolgreich hergestellt wurde, haben Sie Zugriff auf den WAP3205.

1. Schließen Sie Ihr Breitbartmodem an einen LAN-Port (C) Ihr's WAP3205 an. Sie können jetzt über den WAP3205 drahtlos eine Verbindung zum Internet herstellen.

Funktioniert die kabelgebundene Internetverbindung einwandfrei, die Drahtlosverbindung dagegen nicht, wiederholen Sie Schritt 3. Wenn WPS auf Ihr Hem Drahtlosgerät nicht Funktioniert, oder wenn Ihr bereits vorhandenes Gerät WPS nicht unterstützt, gehen Sie zum nachsten Abschnitt.

Einrichten des

Drahtlosnetzwerks mit dem Web-Konfigurator

1. Wahlen Sie für Ihr Computer eine IP-Adresse zwischen 192.168.1.3 und 192.168.1.254 und die Subnetz-Maske 255.255.255.0. Schließen Sie Ihr Computer an den WAP3205 an.

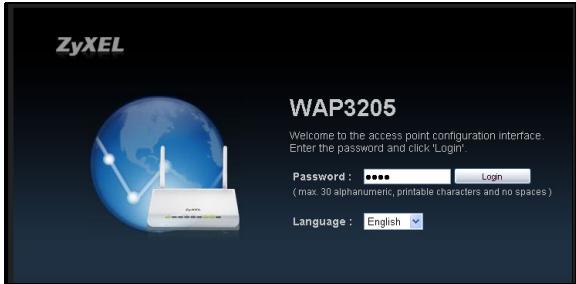

2. Öffnen Sie auf dem Computer, der an den WAP3205 angeschlossen ist, einen Internetbrowser. Geben Sie als Websiteadresse "http://192.168.1.2" ein. Geben Sie als Kennwort "1234" (Standard) ein, wahlen Sie ihre Language (Sprache), und klichen Sie auf Login (Anmelden).

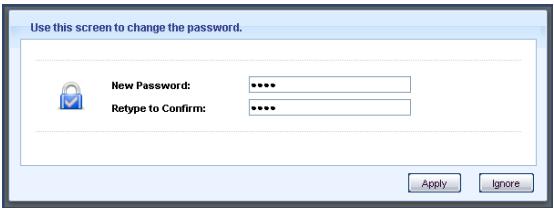

1. Geben Sie zu Ihrer Sicherheit umgehend ein neuen Kennwort ein (wiederholen Sie die Eingabe zur Bestätigung), und klichen Sie auf Apply (Übernehmen).

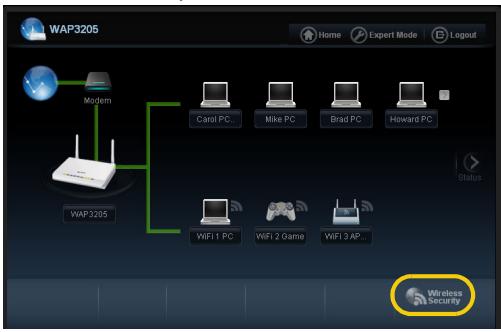

1. Klichen Sie im Fenster auf Wireless Security (Drahtlossicherheit).

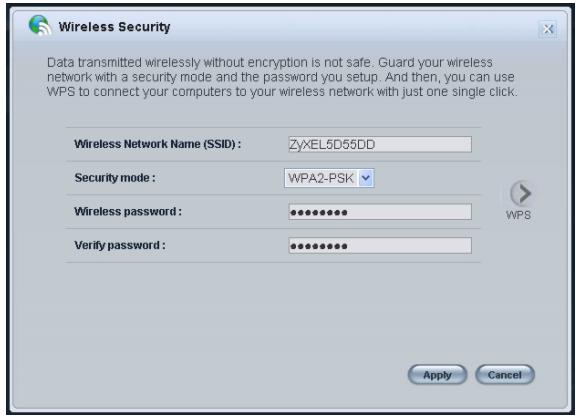

1. Geben Sie einen Netzwerknamen (SSID) ein, um Ihr Drahtlosnetzwerk zu identifizieren. Wahlen Sie die hochstmögliche Sicherheitsoption, die alle Drahtlosgeräte Ihrches Netzwerks unterstützen. Geben Sie bei WPA-PSK/WPA2-PSK das Kennwort für Ihr Drahtlosnetzwerk ein. Klicken Sie auf Apply (Übernehmen).

1. Ihr Wireless-Clients können nun mit derselben SSID und demselben Kennwort drahtlos auf den WAP3205 zugreifen.

Eine ausfuhrliche Beschreibung der Fenster und eine Anleitung zum Konfigurieren der erweiterten Funktionen des WAP3205 mit dem Web-Konfigurator finden Sie im Benutzerhandbuch.

Vorphensweise zum Aufrufen einer Produktzertifizierung

1. Gehen Sie auf www.zyxel.com.
2. Wahlen Sie Ihr Produkt aus der Auswahlliste auf der ZyXEL Homepage aus, um die Seite des entsprechenden Produkts aufzurufen.
3. Wahlen Sie die Zertifizierung, die Sie von dieser Seite aus aufrufen möchten.
