Type de produit	Point d'accès sans fil
Marque	ZYXEL
Modèle	WAP3205
Dimensions	Environ 150 x 100 x 30 mm
Poids	Environ 200 g
Alimentation	Adaptateur secteur (sortie 5V DC, 1A)
Interfaces	4 ports Ethernet 10/100 Mbps (LAN), 2 antennes externes amovibles
Fonctions principales	Mode point d'accès, répéteur, pont, client sans fil
Normes sans fil	IEEE 802.11b/g/n (2,4 GHz)
Débit maximal	Jusqu'à 300 Mbps
Sécurité sans fil	WEP, WPA-PSK, WPA2-PSK, WPS (bouton)
Configuration	Interface Web (http://192.168.1.2), mot de passe par défaut 1234
Indicateurs LED	Alimentation, LAN, WLAN, WPS
Température de fonctionnement	0°C à 40°C
Humidité	10% à 90% sans condensation
Contenu de l'emballage	Point d'accès, adaptateur secteur, câble Ethernet, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Antennes externes disponibles; réparation par centre agréé.

FOIRE AUX QUESTIONS - WAP3205 ZYXEL

Comment configurer le WAP3205 pour la première fois ?

Connectez l'antenne, branchez l'adaptateur secteur, reliez un ordinateur à un port LAN, ouvrez un navigateur et allez à l'adresse http://192.168.1.2. Saisissez le mot de passe par défaut 1234, choisissez votre langue, puis suivez l'assistant de configuration.

Que faire si j'oublie le mot de passe administrateur ?

Vous devez réinitialiser le WAP3205 aux paramètres d'usine. Maintenez enfoncé le bouton Reset pendant environ 10 secondes jusqu'à ce que les LED clignotent. Le mot de passe revient à 1234.

Comment utiliser la fonction WPS ?

Assurez-vous que votre périphérique sans fil prend en charge WPS. Appuyez sur le bouton WPS du WAP3205 pendant 2-3 secondes, puis dans les 2 minutes, appuyez sur le bouton WPS de votre adaptateur. La LED WPS clignote puis reste allumée fixe.

Pourquoi la LED WPS clignote-t-elle en continu ?

Cela indique que le processus WPS est en cours. Si elle clignote plus de 2 minutes, l'appairage a échoué. Vérifiez que les deux appareils sont à portée et réessayez.

Comment changer le SSID et le mot de passe Wi-Fi ?

Connectez-vous à l'interface Web (http://192.168.1.2), allez dans Wireless Security, modifiez le SSID et le mot de passe (clé pré-partagée) pour le mode WPA2-PSK, puis cliquez sur Apply.

Le WAP3205 peut-il fonctionner en répéteur ?

Oui, le WAP3205 peut être configuré en mode répéteur ou pont pour étendre la couverture Wi-Fi. Utilisez l'interface Web pour sélectionner le mode approprié et associer le point d'accès principal.

Quels sont les prérequis pour une connexion Internet ?

Vous devez avoir un modem ou routeur avec accès Internet. Branchez un câble Ethernet entre un port LAN du WAP3205 et le modem. Le WAP3205 distribue ensuite Internet aux clients sans fil.

Comment réinitialiser le WAP3205 aux paramètres d'usine ?

Maintenez le bouton Reset situé à l'arrière enfoncé avec un trombone pendant environ 10 secondes. Relâchez lorsque les LED clignotent. L'appareil redémarre avec les réglages par défaut.

Est-il possible de fixer le WAP3205 au mur ?

Oui, le WAP3205 dispose de trous de montage au dos. Utilisez des vis adaptées pour le fixer au mur. Assurez-vous de laisser suffisamment d'espace pour les antennes et la ventilation.

Que faire si aucun appareil ne se connecte au Wi-Fi ?

Vérifiez que le SSID est diffusé (broadcast activé) et que la sécurité est correcte. Essayez de redémarrer le WAP3205. Si le problème persiste, réinitialisez-le et reconfigurez-le.

MODE D'EMPLOI WAP3205 ZYXEL

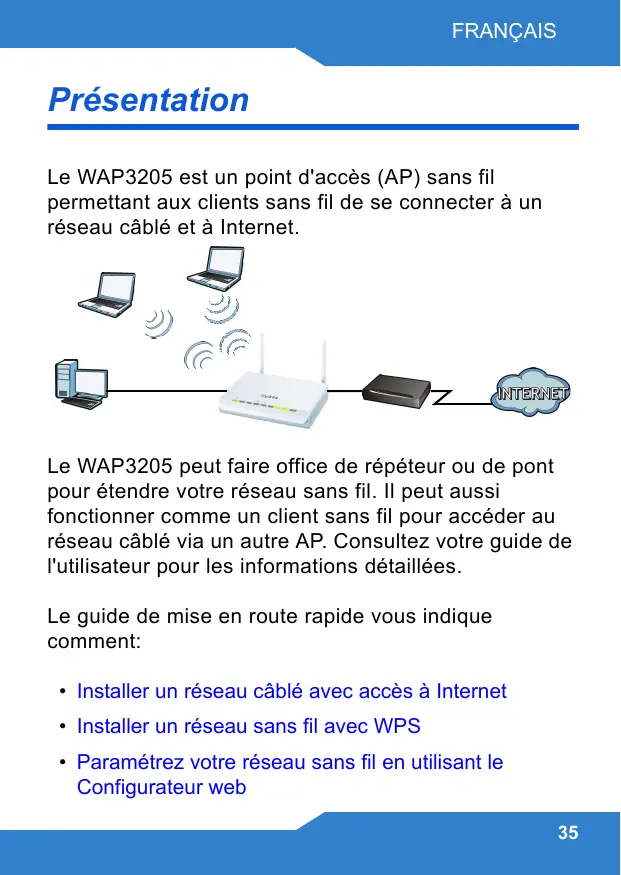

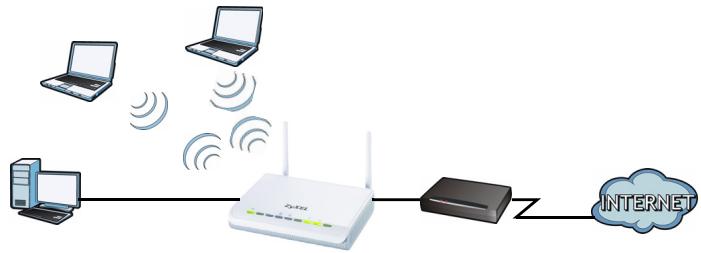

Le WAP3205 est un point d'accès (AP) sans fil permettant aux clients sans fil de se connecter à un réseau câble et à Internet.

Le WAP3205 peut faire office de relais ou de pont pour étendre votre réseau sans fil. Il peut aussi fonctionner comme un client sans fil pour accéder au réseau câblé via un autre AP. Consultez votre guide de l'utilisateur pour les informations détaillées.

Le guide de mise en route rapide vous indique comment:

• Installer un réseau câble avec accès à Internet
• Installer un réseau sans fil avec WPS
• Paramétrez votre réseau sans fil en utilisant le Configurator web

Accès à internet

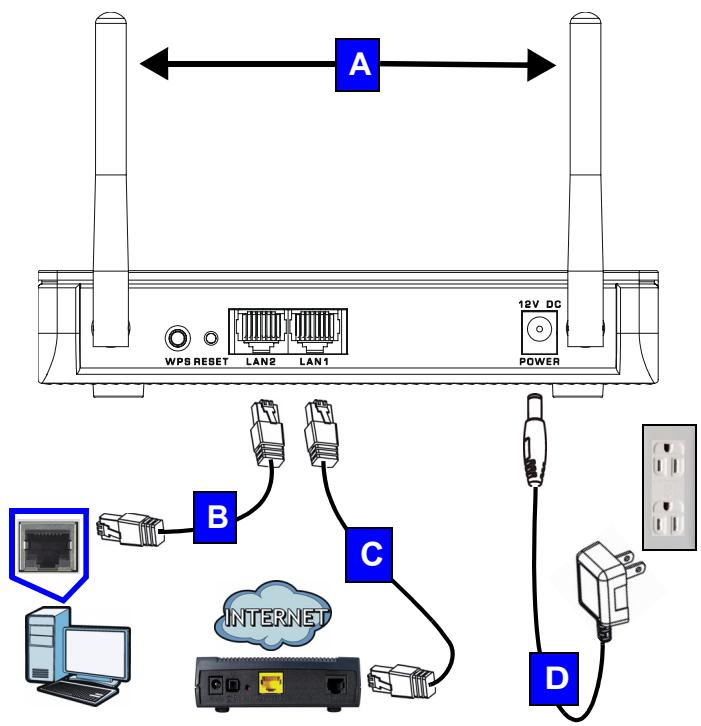

1. Effectuez les connexions matérielles suivantes pour installer notre WAP3205:
2. Connectez les antennes (A) aux prises d'antenne, en vous assurant qu'elles sont fermement visées et en angle vers le haut.
3. Connectez le port Ethernet de votre ordinateur à un port LAN (B) du WAP3205 à l'aide d'un câble Ethernet.
4. Connectez un autre port LAN (C) sur votre WAP3205 vers un port Ethernet sur l'appareil avec lequel vous accédez à Internet (par exemple un modem) à l'aide d'un câble Ethernet.
5. Utilisez l'adaptateur d'alimentation (D) qui se trouve dans l'emballage pour connecter la prise POWER (Alimentation) à une source d'alimentation appropriée.
6. Vérifiez votre connexion Internet. Ouvrez un navigateur web et entrez www.zyxel.com dans la barre d'adresse.

Si vous n'avez pas accès à Internet, assurez-vous que l'adresse IP du WAP3205 est dans le même sous-réseau que votre modem ou routeur large bande et redémarrez votre WAP3205. Voir le guide de l'utilisateur pour les informations concernant le paramétrage de l'adresse IP du WAP3205.

Installer un réseau sans fil avec

Utilisez WPS (Wi-Fi Protected Setup) pour permettre aux périhériques sans fil équipés WPS d'accéder de façon sécurisée au WAP3205.

Vérifiez si votre périphérique sans fil a le logo WPS et suivez les étapes suivantes pour installer votre réseau sans fil à l'aide de WPS.

Wi-Fi PROTECTED

SETUP

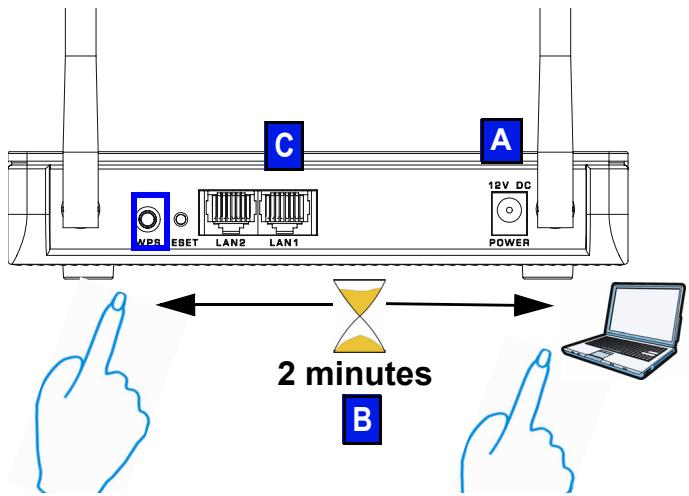

1. Assurez-vous que votre WAP3205 est allumé (A). Placez votre périphérique sans fil à portée du WAP3205.
2. Appuyez sur le bouton WPS pendant deux à trois secondes sur le WAP3205 ainsi que sur le bouton WPS sur l'adaptateur sans fil connecté à votre notebook (B). L'ordre de pression des boutons n'a pas d'importance. Vous devez appuyer sur le second bouton en l'espace de deux minutes après avoir appuyé sur le premier.

La LED WPS (O) sur le WAP3205 clignote pendant le processus de synchronisation WPS, puis reste allumée de manière fixe quand le processus de synchronisation WPS est terminé.

Si vous connexion WPS a réussi, vous nevez maintenant pouvoir acceder au WAP3205.

1. Connectez un port LAN (C) sur votre WAP3205 à votre modem large bande. Vous êtes maintenant prêts à vous connecter sans fil à Internet à travers votre WAP3205.

Si votre connexion cablée fonctionne correctement mais pas votre connexion sans fil, répétez l'étape 3. Si la fonction WPS ne fonctionne pas ou si votre périphérique WiFi ne prend pas en charge le WPS, allez à la section suivante.

Paramétrez votre réseau sans fil en utilisant le configurator web

1. Définissez l'adresse IP de votre ordinateur sur une valeur située entre 192.168.1.3 et 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Connectez l'ordinateur au WAP3205.

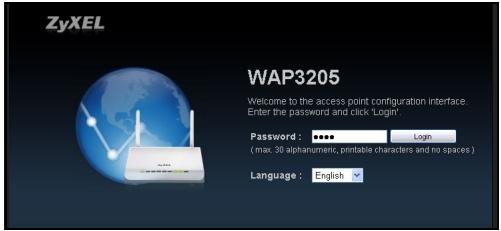

2. Ouvrez un navigateur web sur l'ordinateur connecté au WAP3205. Tapez "http://192.168.1.2" comme adresse de site web. Saisissez "1234" (défaut) comme mot de passe, CHOISSEZ VOITE LANGUAGE (Langue) et cliquez sur Login (Connexion).

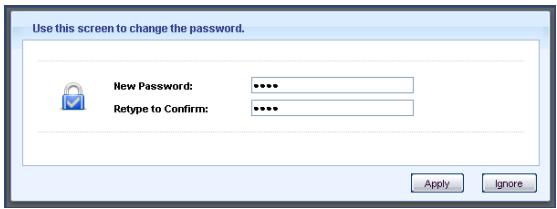

1. Saisissez un nouveau mot de passe (retapez-le pour confirmer) et cliquez sur Apply (Appliquer).

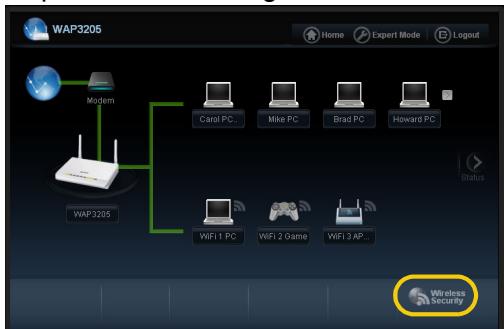

1. Cliquez sur Wireless Security (Sécurité sans fil) dans le panneau de configuration.

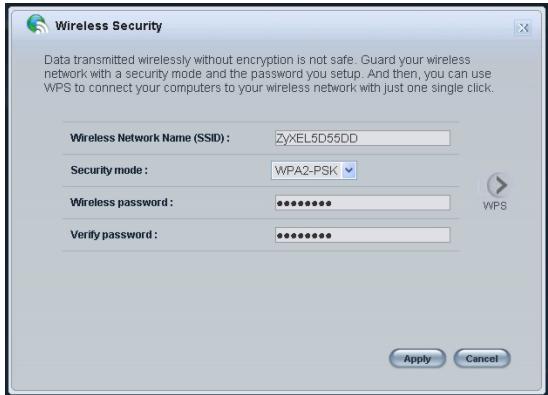

1. Spécifiez un nom de réseau (SSID) pour identifier votre réseau sans fil. Choisissez l'option de sécurité la plus sécurisée prise en charge par tous les périphériques WiFi de votre réseau. Pour le mode de sécurité WPA-PSK/WPA2-PSK, entrez le mot de passe de votre réseau sans fil. Cliquez sur Apply (Appliquer).

1. Vos clients sans fil peuvent maintenant utiliser le même SSID et mot de passe pour se connecter sans fil au WAP3205.

Consultez le guide de l'utilisateur pour les descriptions complètes de chaque écran et pour les instructions sur la configuration des fonctionnalités avancées de votre WAP3205 à l'aide du configurateur web.

Procédure permettant de consulter une(les) certification(s) du produit

1. Connectez-vous sur www.zyxel.com.
2. Sélectionnez votre produit dans la liste déroulante se trouvant sur la page d'accueil ZyXEL pour accéder à la page du produit concerné.
3. Sélectionnez sur cette page la certification que vous pouvez consulter.
