MANUALE UTENTE INSPIRATION 770 ROBLIN

Istruzioni per l'uso e l'installazione

Cappa

E Instruetiones de instalacion eutilizacion

Campana

CONSIGLI DI INSTALLAZIONE

POSADELL'APPARECCHIO

FUNZIONAMENTO

CONSIGLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECNICA

NOTE

E SUMARIO

CONEXION ELECTRICA

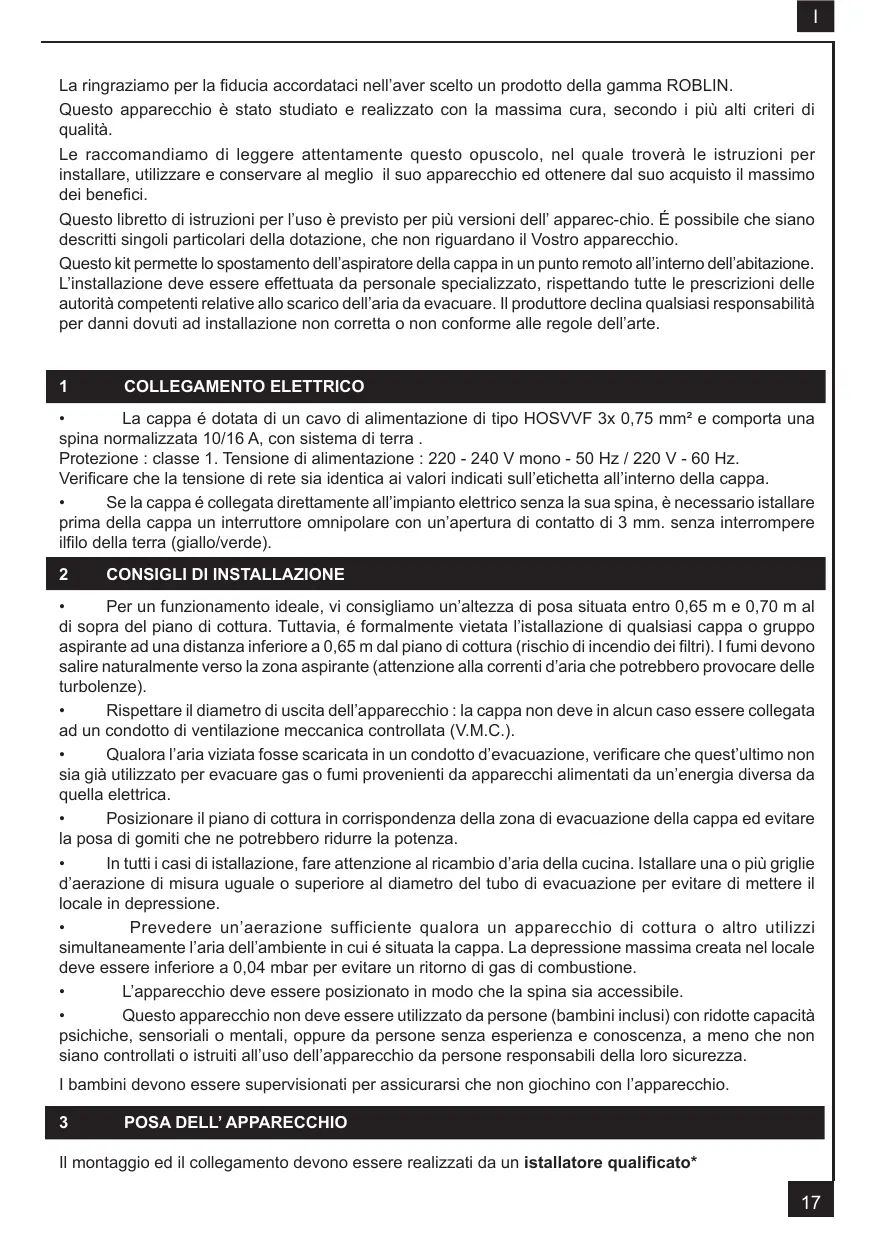

La ringraziamo per la fiducia accordataci nell'aver scelto un prodotto della gamma ROBLIN.

Questo appearecchio è stato studiato e realizzato con la massima cura, secondo i più alto criteri di qualità.

Le raccomandiamo di leggere attendamente quello opuscolo, nel quale trovera le istruzioni per installare, utilizzato e conservare al meglio il suo appearecchio ed ottenere dal suo acquisso il massimo dei benefici.

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

Questo kit permette lo spostamento dell'aspiratore della cappa in un punto remoto all'interno dell'abitazione. L'installazione deve essere effettuata da personale specializzato, rispettotando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuire. Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.

La cappa é dotata di un carrvo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A, conistema di terra.

Protezione : classe 1. Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz.

Verificare che la tensione di rete sua identica ai valori indicati sull'etichetta all'interno della cappa.

Se la cappa é collegata direttamente all'impiano elettrico perché la sua spina, è necessario istallare prima della cappa un interruptore omnipolare con un'apertura di contatto di 3 mm. perché interrompere ilfilo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

Per un funzionamento ideale, vi consiglio um'altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l'installazione di qualsiacci cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei filtri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d'aria che potrebbero provocare delle turbolenze).
Rispettare il diametro di uscita dell'apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
- Qualora l'aria viziata fosse scaricata in un condotto d'évacuatione, verificare che quest'ultimo non sua èutilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da那一ella elettrica.
- Posizione are il piano di cottura in corrispondenza della zona di evacuatione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
In tutti i casi di estallazione, fare attenzione al ricambio d'aria della cucina. Istallare una o più griglie d'airazione di misura ugule o superiore al diametro del tubo di evacuation per evitare di mettere il locale in depressione.
- Prevedere un'aerazione sufficiente qualora un appearecchio di cottura o altri utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale delve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
- Questo appearecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esperienza e conoscenza, a meno che non siano controllati o struiti all'uso dell'apparecchio da persona responsabili della loro sicurezza.

I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

3 POSA DELL' APPARECCHIO

Il montaggio ed il collegamento devono essere realizzati da un istallatore qualificato*

(*) Il non rispetto di questa condizione provocherà l'annullamento della garanzia del costruttore e di qualsiasi ricorso i caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuire una sigillatura se necessario. La società declina agli responsabilità in caso di agganciatura difettosa dovuta alla perforazione ed al fissaggio al soffitto.

Nel caso in cui l'aspiratore venga collocato in ambienti molto freddi prevedere un adeguato isolamento termico.

• La cappa puo' essere installata direttamente sul lato inferiore dei mobili da parete (ad una distance minima di 650 mm. dal piano di cottura)
• Praticare un'apertura per l'incastro nella facciata inferiore del mobile da parete come indicato.
• Svitare le tre viti situate vicino alle lampade. Togliere il gruppo luci per accedere ai fissaggi del pannello di aggiustamento.
• Forare la parte superiore o la parte posteriore del mobile.
• Fissare i due supporti con le viti fornite.
• Inserire la cappa nel taglio e fissarla sui 2 quadrati per mezzo delle 4 viti fornite.
• Posizione are la valvola di non-ritorno (Rif. 9) sull'uscita dell'apparecchio. Fissare il tutto tramitecollari o nastro adesivo adeguati.

COLLEGAMENTO

VERSIONE EVACUAZIONE ESTERNA :

• Per un collegamento in versione evacuatione esterna, collegare la cappa alle tubazioni di scrico tramite un tubo rigido o flessibile di 150 mm.
• Fissare il tubo tramite collari appropriati. Il materiale necessario non è fornito.
• Togliere gli eventuali filtri al carbone attivo.

VERSIONE FILTRANTE :

• L'aria filtrataiene evacuata nel localeattraverso un'apertura situata nella parte superiore del mobile o della cappa.
• Praticare un'apertura di 155 mm. sul lato superiore del mobile.
• Collegare la flangia al foro di uscita del mobile tramite un tubo rigido o flessibile di Ø 150 mm.
• Fissare il tubo tramite collari appropriati. Il materiale necessario non è fornito.

• Fissare i filtri al carbone attivo sui filtri metallici con i 2 x 4 fermagli.

• Collegare la cappa interponendo un erruttore bipolare con aperture dei contatti di almeno 3mm

• Inserire l'apprecchio nell'aperture del mobile e fissarlo ai supporti con le viti fornite.

4 FUNZIONAMENTO

Quadro comandi

TASTO		LED	FUNZIONI
T1	Motore		Spegne il Motore.
T2	Velocità	Acceso	Accende il Motore alla Prima velocità.
T3	Velocità	Acceso	Accende il Motore alla Seconda velocità.
T4	Velocità	Fisso	Premuto brevamente Accende il Motore alla Terza velocità.
		Lampeggiante	Premuto per 2 Secondi . Attiva la Quarta velocità temporizzata a 10 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. A-datta a fronteggiare le massime emissioni di fumi di cottura.
L	Luce		Accende e spegne l'Impianto di Illuminazione.

5 CONSIGLI DI UTILIZZO

Per ottenere il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vapore, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti ; per le preparazioni che producono peu vapore, utilizzato di preferenza le velocità più basse.
IMPORTANT : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libero sotto una cappa funzionante. Specnere la fiamma o ridurla al minimo per un tempo ridotto e sosto sorveglianza.

Se cucinate delle fritture, abbiate cura di farlo con attenzione costante : l'olio surriscaldato potrebbe infiammarsi.

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio è stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

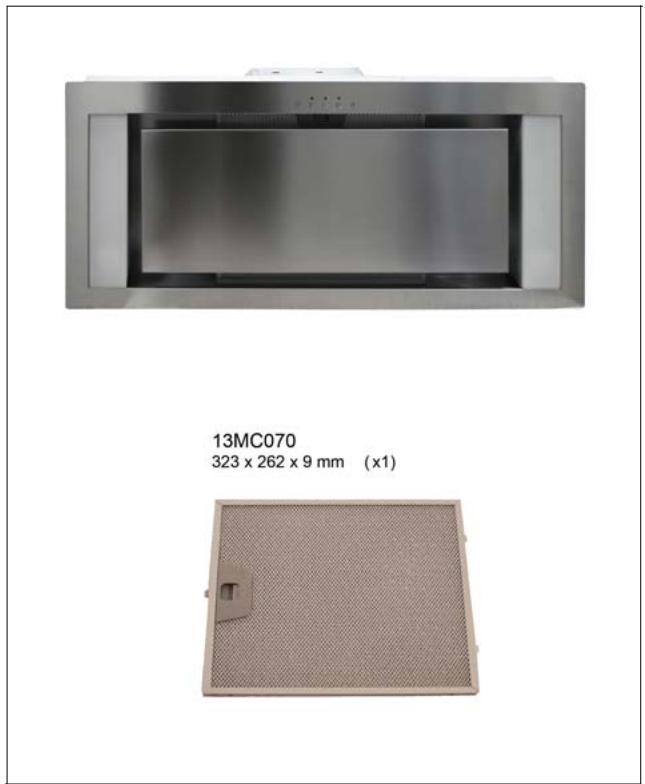

Pulizia dei filtri metallici.

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una frenenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

Struttura esterna.

Pulire regolaremente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeramente umida. Non utilizzato mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuazione dell'aria.

• Condotto d'evacuzione.

Verificare agli 6 mesi la buona evacuatione dell'aria viziata.

Rispettare le norme nazionali vigenti relative all'evacuatione dell'aria viziata.

Illuminazione.

Prima di effettuare qualiasi'intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

telekomando.

Questo apparecchio più essere comandato elettronically attraverso un telecomando. è importante utilizzare per il telecomandopile alcaline zinco-carbone da 1.5V del tipo standard LR03-AAA. Queste pile garantisco lunga durata ed una curva di scarica costante durante tutto il tempo di vita, mantenendo costanti le prestazioni del telecomando fino alla scarica completa . Non riporre il telecomando in prossimità

di fonti di calore.Non dispersere le pile nell'ambiente, depositarle negli apposti contentitori.

7 GARANZIA ED ASSISTENZA TECNICA

In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovr è verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovr è essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite.
Staccare la spina dell'apparecchio.
- Esigete sempre l'utilizzo di pezzi di ricambio originali in quanto il non rispetto di但这a prescrizione potrebbe promottettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia.
Per ordinare i pesz di ricambio, indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
Solo la fattura d'acquisto fara fede ai fini dell'applicazione della garanzia contrattuiale.

Questa garanzia non copre: - L'illuminazione : lampade ad incandescenza, alogene.

• I filtri.

In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativailla sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il significolo / del bidone con le ruote segnato da una croce, significica che il prodotto è tutelato alla Direciva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possesso esere riciclati e riutilizzati. Si prega di informarsi in merito alsystema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili consequences negative per la salute dell'ambiente e dell'uomo.

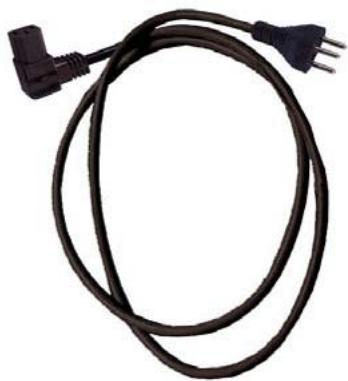

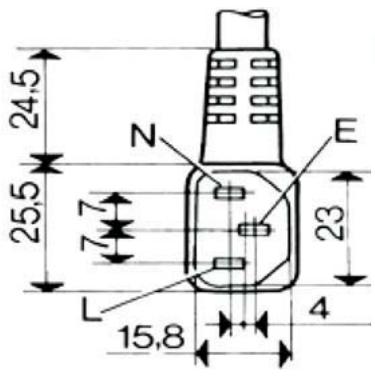

Spira di sicurezza classe 1, 250 V~ 10A
2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

:DA:C2E@@770

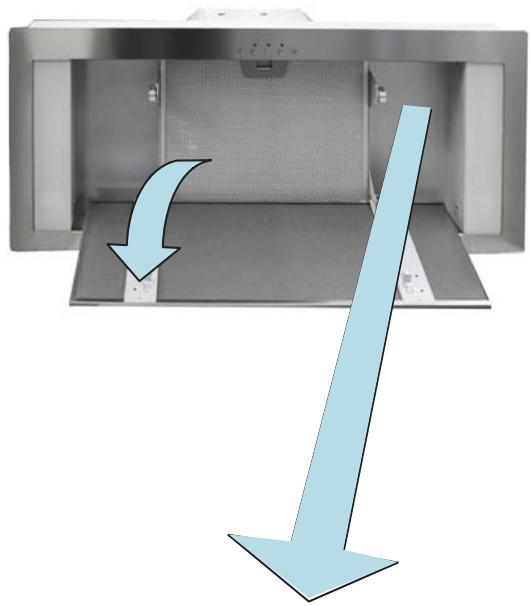

Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap
