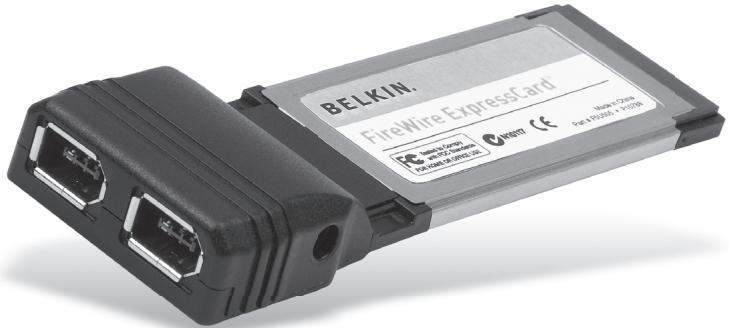

Aggiungete al vostro laptop 2 porte FireWire® utilizzando la tecnologia ExpressCard.

BELKIN. FireWire ExpressCard® C:\Program Files\10.2.2007\ - 2-2016 http://www.cbs.com/ Model 6 Card for 10/2016, 2-2016

IT

Manuale d'uso

F5U505ea

Indice

1. Introduzione....1

Specifiche....2

Requisiti del sistema....3

Contenuto della confezione ...... 3

1. Installazione dell'hardware 4
2. Verifica dell'installazione ....5
3. Risoluzione dei problemi 6
4. Informazioni....8

Introduzione

Grazie per aver acquistato la scheda ExpressCard FireWire di Belkin. Questa scheda ExpressCard è una soluzione rapida e conveniente per tutti coloro che desiderano aggiungere al proprio laptop delle porte FireWire con una maggiore larghezza di banda e con i nuovi standard di interconnessione ExpressCard I/O.

Perché ExpressCard?

ExpressCard, lo standard che sostituirà il CardBus, raggiunge velocità di trasferimento dati quattro volte superiori rispetto a quelle attuali. Questo si traduce nella possibilità di scaricare musica e film più velocemente, e di avere un accesso immediato alle periferiche di archiviazione di massa.

Una scheda ExpressCard è la soluzione ideale per scaricare video dalla videocamera al disco fisso in quanto consente di vedere il filmato durante il download senza rallentare o bloccare le funzioni del computer. ExpressCard è una tecnologia all'avanguardia che consente al computer di raggiungere velocità di elaborazione superiori rispetto a molti dispositivi senza nessun rischio di incompatibilità. Questo significa che, installando oggi una scheda ExpressCard, il vostro computer non avrà bisogno di aggiornamenti per molti altri anni.

Vi preghiamo di leggere attentamente questo manuale d'uso in modo che possiate comprendere bene tutte le funzionalità di una scheda ExpressCard FireWire di Belkin.

1

2

3

4

5

Specifiche

• Confome alle specifiche di base PCI Express, standard 1.1
• Raggiunge velocità di throughput di 2,5 Gbps con PCI Express x1
• Conforme alle specifiche di modulo ExpressCard di 34mm
• Dispone di 2 porte esterne FireWire 400 indipendenti a 6 pin
• Supporta le specifiche 1.1 1394 OHCI (Open Host Controller Interface)
• Dispone di porte a 100/200/400Mbps conformi agli standard IEEE 1394a-2000
• Dispone di una presa jack CC per l'utilizzo con un adattatore di corrente e fornire un'alimentazione a 12V
• Conforme alle specifiche IEEE 1394 e 1394a
• Consente di collegare e scollegare delle periferiche senza dover spegnere il computer (hot swap)

Introduzione

Requisiti del sistema

• Laptop con Windows® e uno slot ExpressCard disponibile
  • Windows 2000, XP, 2003 Server

Contenuto della confezione

• Scheda ExpressCard FireWire
• Manuale d'uso

1

2

3

4

5

IT

Installazione dell'hardware

1. Individuare lo slot CardBus del laptop.
2. Dopo aver acceso il laptop, inserire la scheda ExpressCard nello slot per bus ExpressCard da 34 o 54mm.

Nota bene: non collegare nessun dispositivo alla scheda finché l'installazione del driver non sarà completata.

1. Il nuovo programma di configurazione guidata avvierà e riconoscerà la scheda ExpressCard.
2. Windows installerà automaticamente il driver corretto.
3. L'installazione è completata e la scheda ExpressCard è pronta per l'uso.

Verifica dell'installazione

Verificare in “Gestione periferiche” che la scheda ExpressCard sia stata installata correttamente.

1. Cliccare con il tasto destro del mouse su “Risorse del computer” e selezionare “Gestione”.
2. Selezionare la scheda "Gestione periferiche".
3. Fare clic sul segno “+” vicino a “IEEE1394 Bus host controllers”. Nell’elenco “IEEE 1394 Bus host controllers” sarà ora compresa una voce per “Texas Instrument OHCI Compliant IEEE 1394 Host Controller”.

1

2

3

4

5

IT

Risoluzione dei problemi

La scheda ExpressCard e dispositivi collegati al computer non funzionano correttamente.

Seguire il seguente procedimento:

1. Verificare che tutti cavi utilizzati siano del tipo giusto e che siano collegati in modo appropriato.
2. Verificare che tutti i dispositivi siano alimentati e collegati alla giusta fonte di alimentazione.
3. Ricollegare i dispositivi collegati in catena che sono stati scollegati per l'installazione. Se queste operazioni non riescono a risolvere il problema, riavviare il computer.
4. Verificare che la scheda ExpressCard sia stata installata correttamente.

Il sistema non ha rilevato la scheda ExpressCard.

1. Verificare che la scheda ExpressCard sia inserita correttamente nel suo slot. In caso contrario, reinserirla nel modo appropriato.
2. Se la scheda ExpressCard è inserita correttamente, verificare se i connettori dorati sono puliti. In caso contrario, pulire la superficie dei connettori.
3. Seguire la procedura di pagina 5 “Verifica dell’installazione”. Se nella scheda “Gestione periferiche” non figura una voce per “Texas Instruments OHCI Compliant IEEE 1394 Host Controller”, aggiornare il BIOS del computer (contattare il produttore del computer per maggiori

Risoluzione dei problemi

informazioni). Se, dopo aver aggiornato il BIOS, il computer continua a non rilevare la scheda ExpressCard, contattare il produttore del computer per ricevere assistenza tecnica.

Non è possibile installare il driver della scheda ExpressCard.

Verificare che il sistema operativo Windows Microsoft abbia installato l'ultimo aggiornamento "Service Pack" (controllare sul sito Internet di Microsoft). È consigliabile aggiornare Windows 2000 con il service pack 4, Windows XP con il service pack 2 e Windows Server 2003 con il service pack 1 (o successivi).

Informazioni

Dichiarazione FCC

DICHIARAZIONE DI CONFORMITÀ ALLE NORMATIVE FCC PER LA COMPATIBILITÀ' ELETTROMAGNETICA

Noi sottoscritti, Belkin Corporation, con sede all'indirizzo West Walnut Street, 501, Compton, CA 90220, dichiariamo sotto la nostra piena responsabilità che il prodotto,

F5U505ea

, al quale questa dichiarazione fa riferimento, è conforme alla Parte 15 delle normative FCC. Le due condizioni fondamentali per il funzionamento sono le seguenti: (1) il dispositivo non deve causare interferenze dannose e (2) il dispositivo deve accettare qualsiasi interferenza ricevuta, comprese eventuali interferenze che possano causare un funzionamento anomalo.

Dichiarazione di conformità CE

Noi sottoscritti, Belkin Corporation, dichiariamo sotto la nostra piena responsabilità che il prodotto F5U505, cui questa dichiarazione fa riferimento, è realizzato in conformità allo Standard sulle Emissioni Generiche EN 55022:1998 di Classe B e alla Norma di Immunità Generica EN50082-1 1992.

Prodotto garantito a vita da Belkin Corporation Limited

Belkin Corporation garantisce a vita questo prodotto da eventuali difetti di materiale e lavorazione. Qualora venisse rilevata un'anomalia, Belkin provvederà, a propria discrezione, a riparare o sostituire il prodotto gratuitamente, a condizione che esso sia restituito entro il periodo di garanzia, con le spese di trasporto prepagate, al rivenditore Belkin autorizzato da cui è stato acquistato. Potrebbe venire richiesta una prova di acquisto.

Questa garanzia non sarà valida nel caso il prodotto sia stato danneggiato accidentalmente, per abuso, uso non corretto o non conforme, qualora sia stato modificato senza il permesso scritto di Belkin, o nel caso il numero di serie Belkin fosse stato cancellato o reso illeggibile.

LA GARANZIA E I RIMEDI DI CUI SOPRA PREVALGONO SU QUALSIASI ALTRO ACCORDO, SIA ESSO ORALE, SCRITTO, ESPRESSO O IMPLICITO. BELKIN DECLINA SPECIFICATAMENTE QUALSIASI OBBLIGO DI GARANZIA IMPLICITO, COMPRESE, SENZA LIMITI, LE GARANZIE DI COMMERCIABILITÀ O IDONEITÀ AD UN PARTICOLARE SCOPO.

Nessun rivenditore, agente o dipendente Belkin è autorizzato ad apportare modifiche, ampliamenti o aggiunte alla presente garanzia.

Informazioni

BELKIN DECLINA QUALSIASI RESPONSABILITÀ PER EVENTUALI DANNI SPECIFICI, ACCIDENTALI, INDIRETTI DOVUTI AD UN'EVENTUALE VIOLAZIONE DELLA GARANZIA O IN BASE A QUALSIASI ALTRA FORMA DI TEORIA LEGALE, COMPRESI, MA NON SOLO, I CASI DI MANCATO GUADAGNO, INATTIVITÀ, DANNI O RIPROGRAMMAZIONE O RIPRODUZIONE DI PROGRAMMI O DATI MEMORIZZATI O UTILIZZATI CON I PRODOTTI BELKIN.

Poiché alcuni Stati non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni accidentali, i limiti di esclusione di cui sopra potrebbero non fare al caso vostro. Questa garanzia consente di godere di diritti legali specifici ed eventuali altri diritti che possono variare di stato in stato.
