CARTE EXPRESSCARD FIREWIRE #F5U505EA - Carte d'extension BELKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte ExpressCard FireWire
Modèle	F5U505ea
Marque	Belkin
Interface	ExpressCard 34 mm / 54 mm
Ports	2 ports FireWire 6 broches (IEEE 1394a)
Débit de données	100, 200, 400 Mbps
Conformité	IEEE 1394a-2000, OHCI 1.1, PCI Express 1.1
Systèmes d'exploitation supportés	Windows 2000, XP, Server 2003
Configuration requise	Ordinateur portable avec emplacement ExpressCard
Alimentation	Prise CC pour adaptateur secteur 12 VCC (optionnel)
Branchement à chaud	Oui (hot-plug)
Contenu de l'emballage	Carte ExpressCard, manuel utilisateur
Garantie	Garantie limitée à vie Belkin
Certifications	FCC (Partie 15), CE (EN 55022 Classe B)
Entretien	Nettoyer les connecteurs avec un chiffon sec si nécessaire
Sécurité	Respecter les normes FCC et CE ; éviter l'humidité
Réparabilité	Produit non réparable par l'utilisateur ; contacter Belkin pour SAV

FOIRE AUX QUESTIONS - CARTE EXPRESSCARD FIREWIRE #F5U505EA BELKIN

Comment installer la carte ExpressCard FireWire Belkin F5U505ea ?

Insérez la carte dans l'emplacement ExpressCard 34 mm ou 54 mm de votre ordinateur allumé. L'assistant Ajout de nouveau matériel démarre automatiquement. Windows installe le pilote approprié. Ne branchez aucun périphérique avant la fin de l'installation du pilote.

Pourquoi mon ordinateur ne détecte-t-il pas la carte ?

Vérifiez que la carte est correctement insérée. Si les connecteurs dorés sont sales, nettoyez-les avec un chiffon sec. Assurez-vous que votre BIOS est à jour. Si le problème persiste, contactez le fabricant de votre ordinateur.

Quels systèmes d'exploitation sont compatibles ?

La carte est compatible avec Windows 2000, Windows XP et Windows Server 2003. Veillez à installer les derniers Service Packs (SP4 pour 2000, SP2 pour XP, SP1 pour Server 2003).

Puis-je brancher des périphériques à chaud ?

Oui, la carte prend en charge le branchement à chaud (hot-plug). Vous pouvez connecter ou déconnecter des périphériques FireWire sans éteindre l'ordinateur.

Quels débits sont supportés par les ports FireWire ?

Les ports sont compatibles IEEE 1394a avec des débits de 100, 200 et 400 Mbps. Ils sont rétrocompatibles avec les périphériques plus lents.

La carte nécessite-t-elle une alimentation externe ?

La carte peut être alimentée par le bus ExpressCard, mais elle dispose d'une prise CC pour un adaptateur secteur 12 VCC optionnel, nécessaire pour certains périphériques exigeant plus de courant.

Comment vérifier que la carte est correctement installée ?

Ouvrez le Gestionnaire de périphériques (clic droit sur Poste de travail > Gérer). Développez 'IEEE 1394 Bus host controllers'. Vous devez voir 'Texas Instruments OHCI Compliant IEEE 1394 Host Controller'.

Que faire si le pilote ne s'installe pas ?

Assurez-vous que votre système d'exploitation dispose du dernier Service Pack. Téléchargez et installez les mises à jour depuis le site Microsoft. La carte utilise les pilotes natifs de Windows.

Quelle est la durée de la garantie ?

Belkin offre une garantie limitée à vie contre les défauts matériels et de fabrication. En cas de défaut, le produit sera réparé ou remplacé gratuitement, sur présentation de la preuve d'achat.

Comment nettoyer la carte ExpressCard ?

Utilisez un chiffon doux et sec pour nettoyer les contacts dorés. N'utilisez pas de produits chimiques ou abrasifs. Laissez la carte sécher complètement avant de l'insérer.

MODE D'EMPLOI CARTE EXPRESSCARD FIREWIRE #F5U505EA BELKIN

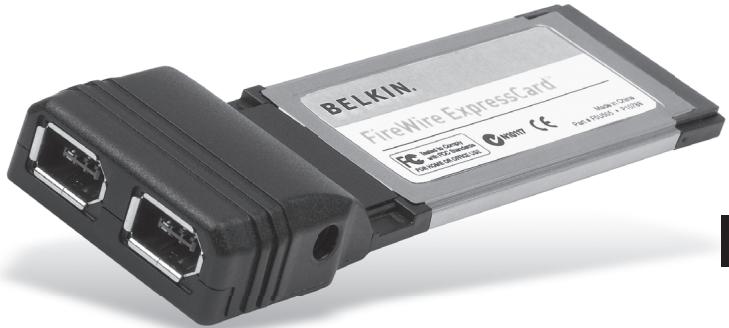

Ajoutez deux ports FireWire® à votre ordinateur grâce à la technologie ExpressCard.

FR

Manuel de l'utilisateur

F5U505ea

Table des matières

1. Introduction......1

Spécifications....2

Configuration requise....3

Contenu de l'emballage....3

1. Installation du matériel 4
2. Vérification de l'installation....5
3. Dépannage 6
4. Information 8

Introduction

Félicitations et merci d'avoir choisi la Carte ExpressCard FireWire de Belkin. Cette carte ExpressCard procure aux utilisateurs une façon simple et rapide d'ajouter un port FireWire et ainsi profiter des fonctions et de la bande passante offertes par la nouvelle norme de connectique entrée-sortie ExpressCard.

Pourquoi ExpressCard ?

ExpressCard, cette nouvelle norme qui remplacera la norme CardBus, permet d'augmenter la bande passante disponible, allant du simple au quadruple. Ceci permet de télécharger des morceaux de musique plus rapidement, de visionner des fichiers vidéo sans interruptions et d'accéder à des périphériques de stockage de masse à la vitesse de l'éclair.

La norme ExpressCard est la solution idéale pour le vidéo en continu et le téléchargement à partir de votre caméscope – simultanément – sans gel ni plantages ni ordinateur qui roule à la vitesse d'une tortue. Avec l'ExpressCard, vous êtes paré pour le futur : votre ordinateur sera doté d'une technologie si évoluée qu'elle dépasse la vitesse de traitement de la plupart des dispositifs disponibles aujourd'hui. Si vous installez la carte ExpressCard aujourd'hui, vous serez prêt à toute éventuelle mise à niveau pour les années à venir.

Veuillez lire ce manuel de l'utilisateur en entier afin de profiter pleinement de toutes les possibilitées que la Carte ExpressCard FireWire Belkin peut vous offrir.

Introduction

1

2

3

4

5

Spécifications

• Conforme à la spécification de base PCI Express, révision 1.1
• Débit PCI Express à une voie (x1) de 2,5 Gbps pris en charge
• Conforme à la spécification de module ExpressCard de 34 mm
• Comprend deux ports externes FireWire 6 broches indépendants
• Prise en charge de la norme Open Host Controller Interface (OHCI) 1394 1.1
• Présente des ports compatibles IEEE 1394a-2000 à 100, 200 et 400 Mbps
• Possède en outre une prise CC pour utilisation avec un adaptateur de courant et fournir un courant de 12 VCC
• Conforme aux spécifications IEEE 1394 et 1394a
• Vous permet de brancher/débrancher des périphériques sans éteindre le système (à chaud)

Introduction

Configuration requise

• Ordinateur portable Windows® avec un emplacement ExpressCard disponible
  • Windows 2000, XP, Server 2003

Contenu de l'emballage

• Carte ExpressCard FireWire
  • Manuel de l'Utilisateur

1

2
3
4
5

FR

Installation du matériel

1. Repérez le ou les emplacement(s) ExpressCard de votre ordinateur.
2. Pendant que votre ordinateur est allumé, glissez la carte ExpressCard dans l'emplacement ExpressCard 34 mm ou 54 mm.
   Remarque : Ne branchez aucun périphérique dans la carte ExpressCard avant d'avoir terminé l'installation du pilote.
3. L'assistant Ajout de nouveau matériel démarre. Celui-ci reconnaît automatiquement la carte ExpressCard.
4. Windows installe automatiquement le pilote approprié.
5. L'installation est terminée. La carte ExpressCard est prête à l'emploi.

Vérification de l'installation

Ouvrez le Gestionnaire de périphériques de Windows afin de vous assurer que votre carte ExpressCard a été correctement installée.

1. Cliquez avec le bouton droit de la souris sur « My computer [Poste de Travail] » et sélectionnez « Manage [Gérer] ».
2. Sélectionnez l'onglet « Device Manager [Gestionnaire de périphériques] ».
3. Cliquez sur le signe plus (+) à côté de « IEEE 1394 Bus host controllers ». La liste « IEEE 1394 Bus host controllers » comporte maintenant une entrée « Texas Instruments OHCI Compliant IEEE 1394 Host Controller ».

1

2

3

4

5

FR

Dépannage

La carte ExpressCard et les périphériques qui y sont branchés ne fonctionnent pas.

Veuillez suivre la procédure suivante :

1. Assurez-vous que tous les câbles utilisés sont adéquats et qu'ils sont correctement branchés.
2. Assurez-vous que tous les périphériques sont sous tension et branchés à une source d'alimentation adéquate.
3. Branchez de nouveau les périphériques montés en série que vous avez débranché lors de l'installation (s'il y a lieu). Si ce rebranchement ne résoud ps le problème, redémarrez votre ordinateur.
4. Assurez-vous d'avoir correctement installé la carte ExpressCard.

L'ordinateur n'a pas détecté la carte ExpressCard.

1. Assurez-vous que la carte ExpressCard est correctement insérée dans l'emplacement ExpressCard de 34 ou 54 mm. Si ce n'est pas le cas, insérez-la fermement.
2. Si la carte ExpressCard est correctement insérée, assurez-vous que ses connecteurs dorés sont propres. Si ce n'est pas le cas, nettoyez la surface du connecteur.
3. Voir la procédure en page 5, intitulée « Vérification de l'installation ». Si la mention ExpressCard « Texas Instruments OHCI Compliant IEEE

Dépannage

1394 Host Controller » n'apparaît pas dans le Gestionnaire de périphériques, vous devez mettre à jour le BIOS de votre ordinateur avec la dernière version. (Communiquez avec le fabricant de votre ordinateur pour en savoir plus.) Si après la mise à jour du BIOS votre ordinateur ne détecte toujours pas la carte ExpressCard, communiquez avec le fabricant de votre ordinateur pour de l'aide supplémentaire à propos du BIOS.

Je ne peux pas installer le pilote ExpressCard.

Assurez-vous que votre système d'exploitation Microsoft Windows est mis à niveau avec le dernier « Service Pack ». Consultez le site Web de Microsoft à cet effet. Nous vous recommandons de mettre à jour votre système avec le service pack 4 pour Windows 2000, le service pack 2 pour Windows XP ou le service pack 1 (ou version ultérieure) pour Windows Server 2003.

Information

Déclaration FCC

DÉCLARATION DE CONFORMITÉ À LA RÉGLEMENTATION FCC EN MATIÈRE DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

Nous, Belkin Corporation, sis au 501 West Walnut Street, Compton CA, 90220, États-Unis, déclarons sous notre seule responsabilité que le produit F5U505ea

auquel se réfère la présente déclaration, est conforme aux normes énoncées à l'alinéa 15 de la réglementation FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer d'interférence nuisible et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences pouvant entraîner un fonctionnement non désiré.

Déclaration de conformité CE

Nous, Belkin Components, déclarons sous notre seule responsabilité que le produit F5U505, auquel se rapporte la présente déclaration, a été élaboré dans le respect des normes d'émission EN 55022 : 1998 Classe B, EN 50081-1 ainsi que des normes d'immunité EN50082-1 1992 en vigueur.

Garantie limitée à vie du produit de Belkin Corporation

Belkin Corporation garantit ce produit contre tout défaut matériel ou de fabrication pendant toute sa durée de vie. Si l'appareil s'avère défectueux, Belkin le réparera ou le remplacera gratuitement, à sa convenance, à condition que le produit soit retourné, port payé, pendant la durée de la garantie, au dépositaire Belkin agréé auprès duquel le produit a été acheté. Une preuve d'achat peut être exigée.

La présente garantie est caduque si le produit a été endommagé par accident, abus, usage impropre ou mauvaise application, si le produit a été modifié sans autorisation écrite de Belkin, ou si un numéro de série Belkin a été supprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSMENTONNÉES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ÉCRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRENTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.

Aucun dépositaire, représentant ou employé de Belkin n'est habilité à apporter des modifications ou adjonctions à la présente garantie, ni à la proroger.

Informations

BELKIN N'EST PAS RESPONSABLE DES DOMMAGES SPÉCIAUX, DIRECTS OU INDIRECTS, DÉCOULANT D'UNE RUPTURE DE GARANTIE, OU EN VERTU DE TOUTE AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BÉNÉFICES, TEMPS D'ARRÊT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉMORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSÉS À CES PROGRAMMES OU À CES DONNÉES.

Certains pays ne permettent pas d'exclure ou de limiter les dommages accidentels ou consécutifs ou les exclusions de garanties implicites, de sorte que les limitations d'exclusions ci-dessus ne s'appliquent pas dans votre cas. La garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient d'un pays à l'autre.

1

2

3

4

5

FR

BELKIN®

Carte ExpressCard™ FireWire

BELKIN®

www.belkin.com

Belkin Ltd.

NN10 6GL, Royaume-Uni

[phone]

[phone] Fax

Belkin GmbH

Hanebergstrasse 2

80637 Munich, Allemagne

[phone]

[phone] Fax

Belkin B.V.

Boeing Avenue 333

1119 PH Schiphol-Rijk, Pays-Bas

[phone]

[phone] Fax

Belkin SAS

130 rue de Silly

92100 Boulogne-Billancourt, France

[phone]

[phone] Fax

© 2006 Belkin Corporation. Tous droits réservés. Toutes les raisons commerciales sont des marques déposées de leurs fabricants respectifs. FireWire est une marque de commerce de Apple Computer, Inc., déposée aux États-Unis et dans d'autres pays. ExpressCard est une marque de commerce de PCMCIA.
