MANUALE UTENTE KH 967 UNIVERSAL BATTERY CHARGER WITH TIMER FUNCTION TRONIC

Conservare le presente istruzioni per consultazioni successive e consegnarle insieme all'apparecchio in caso di cessione a terzi!

Summario

1 Destinazione d'uso 2
2. Importanti avverenze di sicurezza 3
3. Dati tecnici 4
4. Caricare le batterie 5
5. Togliere le batterie 8
6. Pulizia e cura 8
7. Conservazione 8
8.Smaltimento 9
9. Garanzia & assistenza 9

1. Destinazione d'uso

Questo apparecchio è idoneo a caricare batterie Ni-Cd / Ni-MH della grandezza Micro AAA, Mignon AA, Baby C, Mono D e batterie 9 V Block per l'uso domestico.

Non è idoneo a caricare le batterie più comuni (nemmeno le ricaricabili!), le batterie ioni del litio e non è destinato ad un uso commerciale o industriale.

Pericolo di infortuni!

Non insere mai batterie ricaricabili più comuni nell'-apparecchio - potrebbero surriscaldarsi ed esplodere!

2. Importanti avverenze di sicurezza!

• Non lasciare mai l'apparecchio in caricaenza controllarlo. Le batterie si riscaldano non appena sono cariche. Batterie sovraccaricate o difettose possono surriscaldarsi ed esplodere.
• Non toccare mai le batterie calde - potrebbero esplodere notamment vengono tolte dall'apparecchio! Disinserire la spina dell'apparecchio alla corrente e far raffreddare le batterie prima di toglierle.
• Non esporre l'apparecchio ad ulteriori fonti di calore, p. es. raggi solari o riscaldamento. In quello modo si evita che le batterie si surriscaldino prima del tempo.

• Collocare l'apparecchio solo in ambienti asciutti, mai in zone umide. Altrimenti si corre pericololo di morte per scossa elettrica.

• Se l'apparecchio non funziona o è danneggiato non deve mai essere utilizzato. Farlo riparare del servizio assistenza clienti.

• Quando è danneggiato il cavo: il cavo non può essere riparato – farlo sostuire dal servizio di assistenza clienti prima di continuare ad uso.
• Non après mai l'alloggiamento, all'interno non si trovano elementi di lavoro. Attenzione- pericolo d'incidente!
• Non lasciar manipolare la batteria e l'appareccchio a bambini e persone disabilienza controlledrli - perché non sempre sono in grado di valutare i pericoli. Le batterie costituiscono un pericolo grave per i bambini quando questi le portano alla bocca (metalli pesanti velenosi) oppure giocandoci provocano un corto circuito!

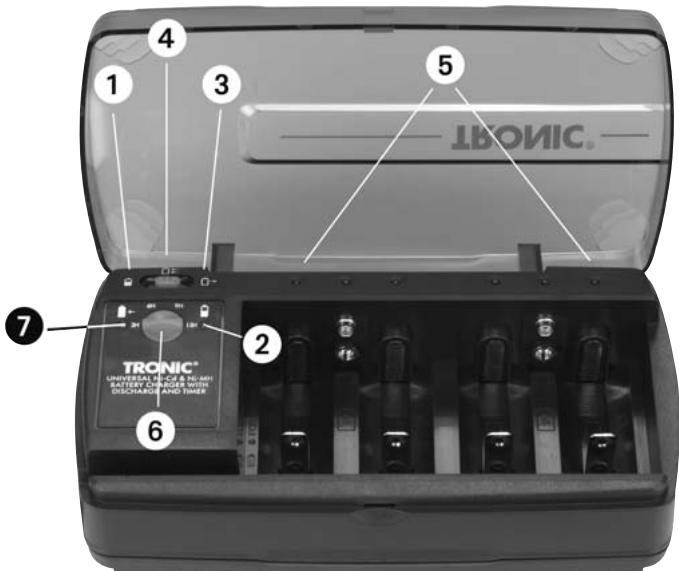

3. Dati tecnici

Alimentazione: 230V AC / 50 Hz

Potenza assorbita 8,5 W

Classe di protezione ....: II

Uscite di carica. 4uscite di 1,2V DC/2di 9 V DC

Sedi ricarica: per le grandezze AAA, AA, C, D

Corrente di carica 1,2 V ... 270 mA carica veloce

50 mA carica di mantenimento

Corrente di carica 9 V ... 13 mA

Tempo di ricarica

in automatico passare a carica di mantenimen

to downtime 4 / 10 / 18 / 21 ore

Corrente di scarica. 170 mA

Nella fornitura sono compresi il caricabatterie universale, le presenti istruzioni per l'uso e una schedà di garanzia.

Pericolo: caricare sostanto le batterie contrassegnate con "Ni-Cd" oppure "Ni-MH".

Non caricare mai altri tipi di batterie,anche quando si tratta delle cosiddette batterie "ricaricabili".Esse infatti hanno bisogno di una tecnica di ricarica completamente diversa!

Se dovessero essere inserti comunique nei caricabatteria Ni-Cd-/Ni-MH tali elementi possono surriscaldarsi ed esplodere.

• Inserire le batterie correttamente come riportato nelle sedi di ricarica. Altrimenti il procedimento di ricarica non inizia. Le batterie Ni-Cd dovrebbero essere ricaricate solo quando sono del tutto scariche. Altrimenti insorge il cosiddetto "Memory-Effekt" – le batterie riducono la loro capacité che diventa nettamente inferiore alla loro capacité reale. Le batterie Ni-MH non hanno il cosiddetto Memory-Effekt.

b) Per prima casa controllare le batterie!

Quando non si conosce esattamente il livello di carica delle batterie si può effettuire un controllo:

Spingere l'interrottre completeness versus sinistra nella posizione con il symbolo "battery semicariche".
La spia di controllo con lo stesso significato si accende di una luce viva quando la batteria è sufficientemente carica. Se"Inceve la spia si accende debolmente o addirittura non si accende vuol dire che la batteria è quasi o completeness scarica.

Avviso: vengono controllate soltanto le batterie inserte nella sede di ricarica a sinistra. Le batterie che devono essere controllate vanno inserte unaoha o laughter in questa sede. La funzione test non è disponibile con accumulatori 9V-block!

Le batterie Ni-Cd che non sono del tutto scariche dovrebbero essere scaricate prima di ricaricarele per evitare il cosiddetto"Memory-Effekt".

Dopo aver inserito 1...4 batterie Ni-Cd spingere I' interruptatore tutto a destra nella posizione con il symbolo di "Scarica" l
2 Far scaricare le batterie Ni-Cd fino a quando la spia di controlo quasi non si accende più - sottomorre di quando in quando le batterie a un controllo. Spostare inoltre l'interruttore completeness a sinistra nella posizione contrassegnata dal symbolo „Test".

Attenzione: Non far scaricare mai del tutto batterie Ni-Cd che in quello modo potrebbero rompersi. Ciò significà che esse non devono essere scaricate per tanto tempo, fino a quando la spia di controllo non si accende più.

La funzione di scarica è disponibile soltanto nelle quattro sedi di ricarica per le batterie 1,2 V – non è disponibile per le batterie 9 V.

Se le batterie sono state inserte correttamente come descripto in a) ...

4 spostare I' interruptore nel mezzo nella posizione con il significato "carica" 日 e ...
- inserire adesso la spina nella presa.
Se le batterie non sono state inserte correttamente si accende il LED di controllo di carica che si trova su agli sede di ricarica.

Pericolo: Se il LED di controllo non si accende pur avendo inserto correttamente la batteria, vuol dire cheessa è difetto-sa.

Non cercare mai di ricaricare batterie di difettose, posso-no surriscaldarsi e quindi esplodere!

• Eseguire la ricarica solo con il coperchio chiuso. Esso è una protezione sufficiente da pezzi che potrebbero disperseri nell'aria se una batteria dovesse esplodere per surriscaldamento.

e) Attenersi al tempo di ricarica!

La migliorione protezione dal surriscaldamento della batteria è quella di non superare il suo tempo di ricarica. Se si vuole calcolare esattamente tale tempo, atteneri alleindicazioni sulla relativa corrente di carica riportate nei dati tecnici.

La seguente tabella riporta valori orientativi generali:

Batterie 1,2V Ni-Cd	300 mAh	800 mAh	1800 mAh
Tempo di ricarica	2 ore	4 ore	10 ore
Batterie 1,2V Ni-MH	2100 mAh	3500 mAh	4000 mAh
Tempo di ricarica	10 ore	18 ore	21 ore
Batterie 9V Ni-Cd	100 mAh
Tempo di ricarica	11 ore
Batterie 9V Ni-MH	200 mAh
Tempo di ricarica	22 ore

Attenzione: batterie con una capacité non superiore a 300 mAh non devono essere ricaricate per più di 2 ore, perché altrimenti si sovraccaricano e poi si surriscaldano! Non è disponibile per le batterie 9 V.

Tutte le sedi di ricarica e gli attacchi 9 V attacchi dispon-gono di regolazioni della corrente di carica分开.
Posso non quindi caricare contemporaneamente batterie diverse - se si osservano i differenti tempi di ricarica, che derivano dalla diversa capacité delle batterie!

f) Calcolo del tempo di carica

$$ \text {T e m p o} (h) = \frac {\text {c a p a c i t a d e l l ' a c c u m u l a t o r e (m A h)} \times 1 , 4}{\text {C o r r e n t e d i c a r i c a d e l l ' a p p a r e c c h i o (m A)}} $$

g) Tempo di ricarica: automatismo di arresto

Quando sono state inserte nelle sedi di ricarica 1,2 V\ quattro batterie uguali è possibile usare l'automismo di\ arresto del tempo di ricarica. Tale automatismo, dopo un\ intervallo di tempo massimo precedentamente selezionato,\ fa passare le sedi di ricarica 1,2 V alla carica di mantenimento. Questa funzione non esiste per gli attacchi 9 V.

6 Selezionare con l'interruttore rotante il tempo come viene riportato nella tabella accanto.
Scaduto il tempo di ricarica l'apparecchio passa alla ricarica di mantenimento e il LED verde con il simbolo "battery" lampeggia.

Quando la ricarica è terminata e si vogliono togliere le batterie ...

disinserire prima la spina alla presa
e aspettare fino a che le batterie si sono raffreddate.
Solo allora togliere le batterie.

6. Pulizia e cura

Pulire l'apparecchio solo quando la spina è disinserita alla presa e tutte le batterie sono state tolte.

• Pulire l'apparecchio solo con un panno asciutto. Non usare prodotti detergenti o solventi. Essi possono provocare dei danni all'apparecchio soprattutto alle scritte e al coperchio di plexiglas.
• Non è necessario pulire i contatti - essi sono cromati con trattamento antisporcizia.

7. Conservazione

Se l'apparecchio non viene usato per un lungo periodo disinserire la spina dalla presa e togliere le batterie dalles sedi di ricarica.

Attenzione: Se le batterie non vengono tolte è possibile che con il trascorrere del tempo si creino dei depositi da contatto, in base alla qualità delle batterie. Inoltre si potrebbe verificare la fuoriuscita di liquidi e l'apparecchio si potrebbe danneggiare.

• Conservare l'apparecchio in un luogo asciutto.

8. Smaltimento

Non smaltire assolutamente l'apparecchio insieme ai normali rifiuti domestici.

Smaltire l'apparecchio tramite un'azienda di smaltimento autorizzato o tramite il relativo ente di smaltimento comunale. Rispettare le norme in vigore. In caso di dubbio, contattare l'ente di smaltimento competente.

Smaltimento delle pile!

Le pile non devono essere smaltite insieme ai normali rifiuti domestici. Ogni consumatore è obligato per legge a conseignare le pile/gli accumulatori presso un centro di raccolta del proprio comune/quartiere o presso un rivenditore. Questo obbligo serve a permettere lo smaltimento ecologico delle pile. Conseignare le pile/gli accumulatori solo completamente scarichi.

9. Garanzia & assistenza

Le condizioni di garanzia e l'indirizzo per l'assistenza si trovano sul supplemento.

Komperna GmbH

Burgstrasse 21

D-44867 Bochum

www.kompernass.com
