MANUALE UTENTE DK2000P2 B GORENJE

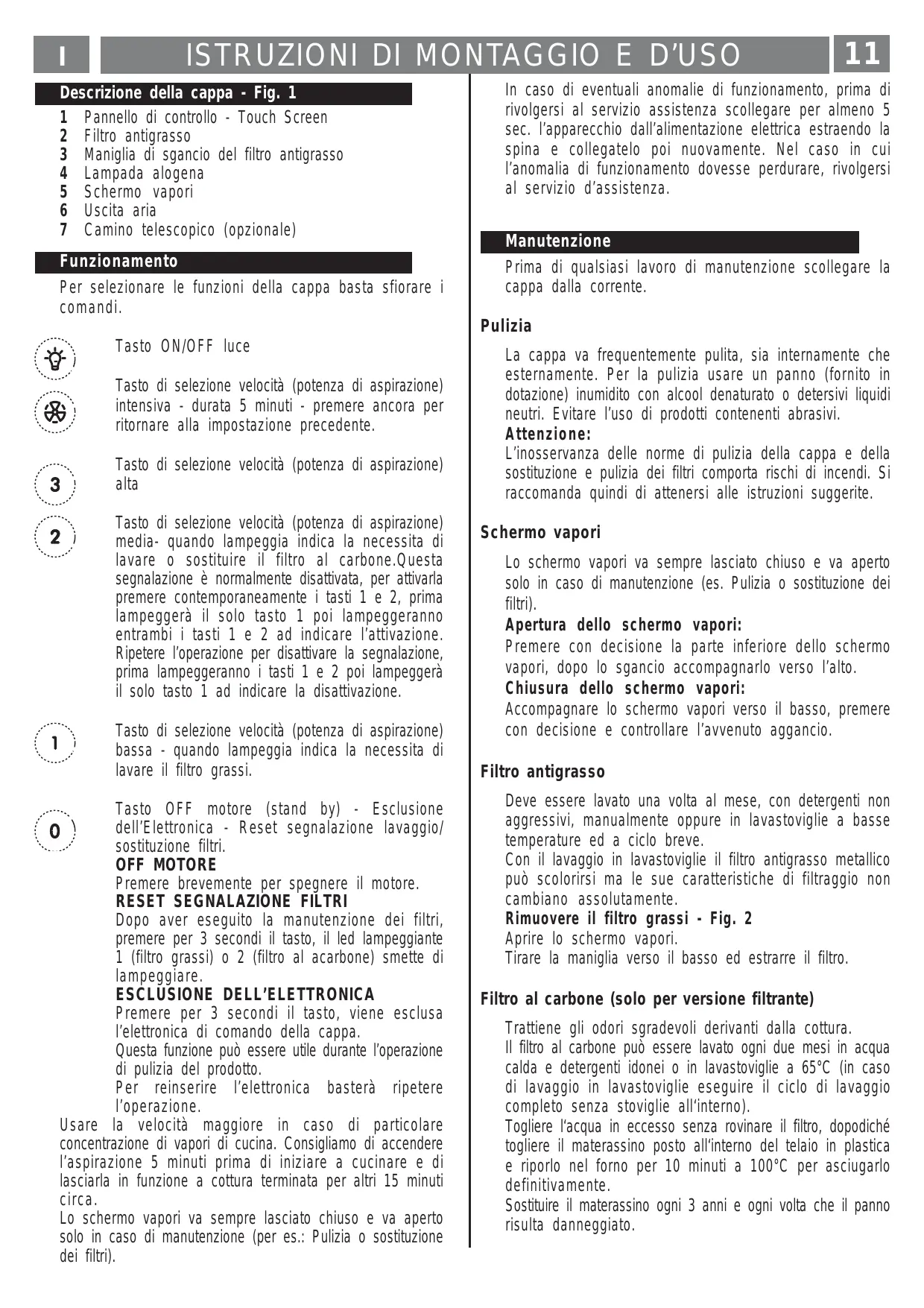

Descrizione della cappa - Fig. 1

1 Pannello di controllo - Touch Screen
2 Filtrto antigrasso
3 Maniglia di sgancio del filtro antigrasso
4 Lampada alogena
5 Schermo vapori
6 Uscita aria
7 Camino telescopico (opzionale)

Funzionamento

Per selezionare le funzioni della cappa但她 sfiorare i comandi.

Tasto ON/OFF luce

Tasto di selezione velocità (potenza di aspirazione) intensiva - durata 5 minuti - premere ancora per ritornare alla impostazione precedente.

Tasto di selezione velocità (potenza di aspirazione) alla

Tasto di selezione velocità (potenza di aspirazione) media- quando lampeggia indica la necessità di lavare o sostituire il filtrlo al carbone. Questa segnalazione è normalmente disattivata, per attivarla premere contemporaneamente i tasti 1 e 2, prima lampeggerà il solo tasto 1 poi lampeggeranno entrambi i tasti 1 e 2 adindicare l'attivazione. Ripetere l'operazione per disattivare la segnalazione, prima lampeggeranno i tasti 1 e 2 poi lampeggerà il solo tasto 1 adindicare la disattivazione.

Tasto di selezione velocità (potenza di aspirazione) Bassa - quando lampeggia indica la necessita di lavare ilhetto grassi.

Tasto OFF motore (stand by) - Escludione dell'Elettronica - Reset segnalazione lavaggio/sostituzione filtri.

OFF MOTORE

Premere brevamente per spegnere il motore.

RESET SEGNALAZIONE FILTRI

Dopo aver eseguito la manutenzione dei filtri, premere per 3 secondi il tasto, il led lampeggiante 1 (filtrato grassi) o 2 (filtrto al acarbone) smette di lampeggiare.

ESCLUSIONE DELL'ELETTRONICA

Premere per 3 secondi il tasto, viene escluda l'electronica di lavoro della cappa.

Questa funzione può essere utile durante l'operazione di pulizia del prodotto.

Per reinserire l'electronica basterà ripetere l'opération.

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Lo schermo vapori va sempre lasciato chiuso e va aperto solo in caso di manutenzione (per es.: Pulia o sostituzione dei filtri).

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio assistenza scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

Manutenzione

Prima di qualsiasi lavoro di manutenzione scollegare la cappa alla corrente.

Pulizia

La cappa va frequentlymente pulita, sia internamente che esternamente. Per la pulizia usare un panno (fornito in dotazione) inumidito con alcohol denaturato o detersivi liquidi neutri. Evitare l'uso di prodotti contententi abrasivi.

Attenzione:

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Schermo vapori

Lo schermo vapori va sempre lasciato chiuso e va aperto solo in caso di manutenzione (es. Pulia o sostuzione dei filtri).

Aperture dello schermo vapori:

Premere con decisione la parte inferiore dello schermovapori, dopo lo sgancio accompagnarlo versusl'alto.

Chiusura dello schermo vapori:

Accompagnare lo schermo vapori verso il basso, premere con decisione e controllare l'avvenuto aggancio.

Filtro antigrasso

Deve essere lavato una volta al mese, con detergenti non aggressivi, manualmente oppure in lavastoviglie a basso temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtrato antigrasso metallico cui po scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Rimuovere ilhetto grassi - Fig. 2

Aprire lo schermo vapori.

Tirare la maniglia verso il basso ed estrarre il filtr.

Filtro al carbone (solo per versione filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura.

Ilaggio in lavastoviglie esquire il ciclo di lavaggio completo alla stoviglie all'internalo).

Togliere l'acqua in effcco sono sanza rovinare il filtro, dopodiché togliere il materassinoippo all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risultta danneggiato.

Montaggio - Fig. 3

Aprière lo schermo vapori e togliere ilchio grassi.

Installare ilchio al carbone sul retro delchio grassi e fissare con due bacchette.

Attenzione! Le bacchette sono incluse nella confezione del filtro carbone e non sulla cappa.

Per smontare ilhetto procedere in senso inverso.

Sostituzione delle lampade - Fig. 4

Prima di effettuarne la sostuzione assicurarsi che le lampadesi siano ben raffreddate.

Rimuovere il coperchio della lampada facendo leva con un cacciavite o con un arnese simile.

Sostituire la lampada danneggiata.

Usare esclusivamente lampade alogene da 20 W ( G 4 ) evitando accuratamente di toccarle con le mani.

Chiudere il coperchio della lampada (si chiudera a scatto).

Se le lampade non dovessero funzionare, assicurarsi di averle installate in maniera appropriata nella loro sede prima di chiamare il centro di assistenza tecnica.

Avvertenze

Mai utilizzare la cappa senza griglia correttamente montata! L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati con energia diversa da quella elettrica. Deve essere sempre prevista un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica vengono usati contemporaneamente. E' severamente vietato fare cibi alla fiamma sotto la cappa. L'impio di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso. La fruttura deve essere fattà molto controlo onde evitare che l'olio surriscaldato prenda fuoco. Per le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenerisi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

Installazione - Fig. 5

Consultare i disegni nella pagine iniziali di quello libretto indicati nel testo con le lettere dell'alfabeto. Attenersi strettamente alle istruzioni riportate in quello manuale. La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 40cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottuara a gas specificano una distanza maggiore, bisogna tenerneconto.

Il fabbricante declina agli responsabilità in caso di inconvenienti, danni, od incendi causati alla mancata osservanza delle istruzioni contene in quello manuale.

La cappa viene fornita in versione ASPIRANTE.

E' necessario avee un tubo di evacuationhe colleghi I'uscita superiore B al foro di estrazione verso l'esterno.

In quello caso deve essere installato un anello di connessione (12A) sul foro di estrazione B.

Nel caso in cui intendiate utilizzato la cappa in versione FILTRANTE i fumi ed i vapori vengono fatti ricircolare atraverso il deflettore F ( 12F ).

E' possibile utilizzato l'alto deflettore C (12G) fornito a corredo del prodotto: in quello caso esse deve essere collegato al foro di estrazione B con un tubo di evacuation.

Informazioni preliminari all'installazione della cappa.

Dei perni a muro ad espansione vengono forniti con il prodotto per fissare la cappa ai diversi tipi di pareti/ soffitti. Tuttavia, un techniciano specializzato deve verificare l' appropriatazza dei materiali in relazione alla propria tipologia di parete / soffitto.

Il muro / soffitto deve essere solido abbastanza da sostortare e sostenere il peso della cappa.

Non ricoprire con piastrelle, non stuccare e non siliconare\ questo apparecchio alla parete.

Per la versione filtrante il camino può essere o non essere installato a seconda delle proprie esigenze.

Assicurarsi che la corrente elettrica del quadro generale della casa sia staccata durante le operazioni di collegamento elettrico dell'apparecchio.

Applicare 3 strisce adesive C sulla parte posteriore della cappa.

Tracciare una linea di centro sulla parete al fine di facilitare il montaggio (1), posizionare la dima di foratura in maniera tale che la linea centrale inessa stampata corrisponda alla linea di centro precedentamente disegnata sulla parete e che la parte inferiore della griglia corrisponda alla parte inferiore della cappa una volta montata (2).

· Fare due fori con un trapano da 8 mm ? e fissare lastaffa di sostegno con due perni e viti a muro ( 3 )

Aprière lo schermo vapori e rimuovere il filtro antigrasso (si veda il relative paragrafo).

Fissare la staffa del camino con due perni e viti a muro (4).

• Agganciare la cappa ( 5 ), regolarne la posizione ( 6 / 7 ) e segnare due puniti dall'interno della cappa per il fissaggio definitivo. Togliere la cappa efare due fori del diametro di 8 mm ? ( 9 ) , inseire i due perni a muro, addendale nuovamente la cappa e fissarla in maniera definitiva con due viti ( 10 ) .

• Riattacare la corrente elettrica (11), ma lasciare la cappa scollegata dal quadro elettrico generale della casa.

Se la cappa viene fattunazione in versione aspi- rante, installare la flangia fornita nel kit accessori sul foro di uscita della cappa (12A - versione aspi- rante - installareanche un tubo di evacuationedei fumi di dimensioni appropriate) invece del deflet- tore ( 12F o 12G - versione filtrante).

Rimontare ilhetto antigrasso e richiudere lo schermo vapori.

Attenzione ! Se la cappa viene usata in versione aspirante, togliere, se forniti nel kit accessori, il filtering ai carboni attivi e gli elementi di fissaggio

(sulla parte posteriore del filtro antigrasso - sive da l relative paragrafo).

Se la cappa viene usata in versione filtrante, controllare che ilhetto ai carboni attivi sia gia stato montato sulla parte posteriore delhetto antigrasso o, in caso contrario, acquistarlo ed installarlo.

Installare e fissare il coperchio superiore con 3 viti (13).
Fissare il camino (14a) alla staffa (14b) con due viti.
Far scorrere la sezione inferiore del camino al l'interno della propria sede in cima alla cappa.
Collegare la cappa al quadro elettrico generale della casa, attendere circa 15 secondi per consentire alla cappa di calibrare il quadro comandi (i leds dei comandi lampeggiano) e controllare il funzionamento.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situate all'interno della cappa. Se provvisto di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvisto di spina (collegamento diretto alla rete) applicare un interrottore bipolare a norme con una distanza dei contatti in aperture non inferiore a 3mm (accessibile).

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiarature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiamute elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.
