MANUALE UTENTE WEB SMART SWITCH D-LINK

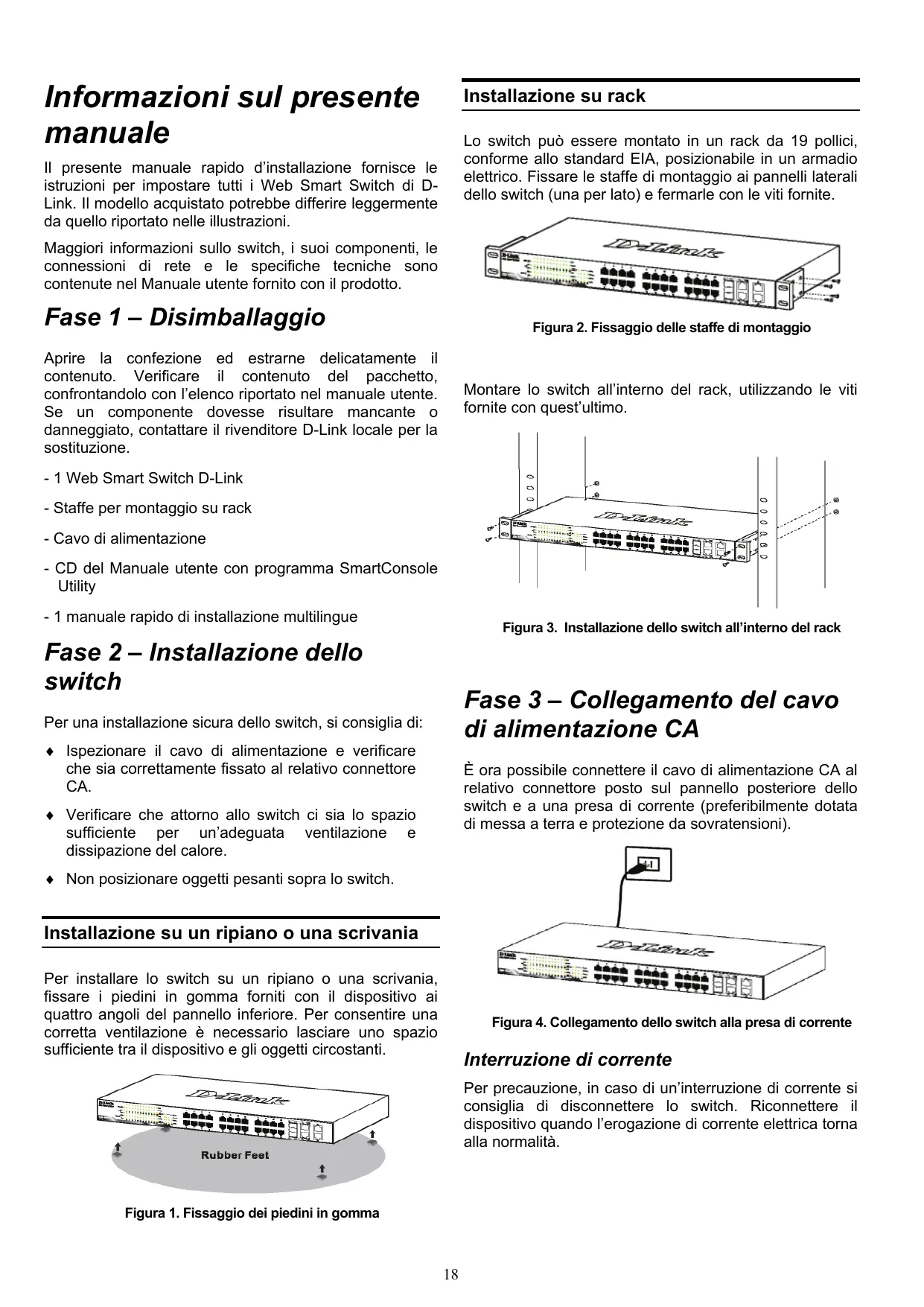

Informazioni sul presente manuale

Il presente manuale rapido d'installazione fornisce le istruzioni per impostare tutti i Web Smart Switch di D-Link. Il modello acquistato potrebbe differire leggermente da quello riportato nelle illustrazioni.

Maggiori informazioni sullo switch, i loro componenti, le connessioni di rete e le specifiche tecniche sono contente nel Manuale utente fornito con il prodotto.

Fase 1 – Disimballaggio

Aprière la confezione ed estrarne delicatamente il contentuto. Verificare il contentuto del pacchetto, confrontandolo con l'élenco riportato nel manuale utente. Se un componente dovesse risultare mancante o danneggiato, contattare il rivenditore D-Link locale per la sostituzione.

• 1 Web Smart Switch D-Link
• Staffe per montaggio su rack
• Cavo di alimentazione
• CD del Manuale utente con programma SmartConsole Utility
• 1 manuale rapido di installmente multilingue

Fase 2 – Installazione dello switch

Per una installatione sicura dello switch, si consiglia di:

Ispezionare il cavo di alimentazione e verificare che sua correttamente fissato al relativo connettore CA.
Verificare che attorno allo switch ci sua lo spazio sufficiente per un'adeguata ventilazione e dissipazione del calore.
Non posizionare oggetti pesanti sopra lo switch.

Installazione su un ripiano o una scrivania

Per installare lo switch su un ripiano o una scrivania, fissare i piedini in gomma forniti con il dispositivo ai quattro angoli del pannello inferiore. Per consentire una corretta ventilazione è necessario lasciare uno spazio sufficiente tra il dispositivo e gli oggetti circostanti.

Figura 1. Fissaggio dei piedini in gomma

Installazione su rack

Lo switch più essere montato in un rack da 19 pollici, conforme allo standard EIA, posizionabile in un armadio elettrico. Fissare le staffe di montaggio ai pannelli laterali dello switch (una per lato) e fermarle con le viti fornite.

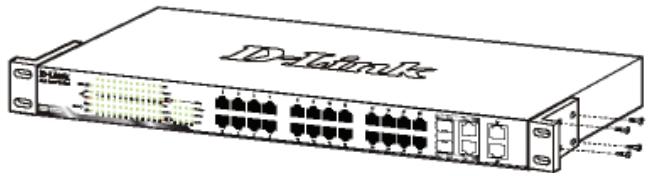

Figura 2. Fissaggio delle staffe di montaggio

Montare lo switch all'interno del rack, utilizzando le viti fornite con quest's ultimo.

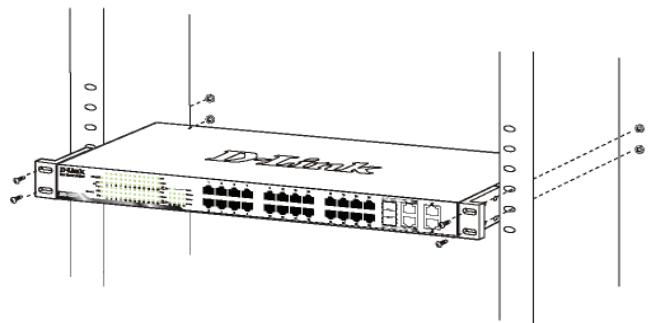

Figura 3. Installazione dello switch all'interno del rack

Fase 3 – Collegamento del cavò di alimentazione CA

È ora possibile connettere il cavo di alimentazione CA al relativo connettore posto sul pannello posteriore dello switch e a una presa di corrente (preferibilmente dotata di messa a terra e protezione da sovratensioni).

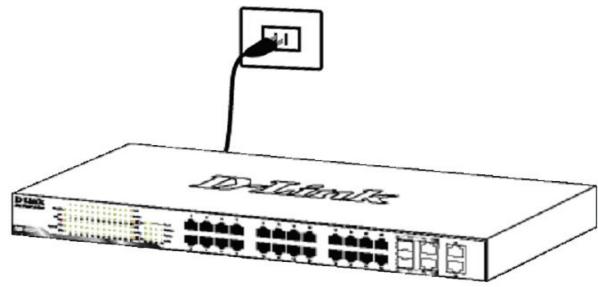

Figura 4. Collegamento dello switch alla presa di corrente

Interruzione di corrente

Per precauzione, in caso di un'interruzione di corrente si consiglia di disconnettere lo switch. Riconnettere il disposativo quando l'erogazione di corrente elettrica torna alla normalità.

Opzioni di gestione

Il switch D-Link Web Smart può essere gestito in banda utilizzando Telnet. Inoltre l'utente può scegliere la gestione basata sul Web, accessibiletramite browser web oppuretramite qualunque PC usando la SmartConsole Utility.

Per la gestione di un unico Web Smart Switch di D-Link, l'opzione migliorè è rappresentata dall'Utility di gestione basata sul web. Per consentire la comunicazione con l'Utility di gestione basata sul web o con un gestore di rete SNMP, è necessario assegnare un indirizzo IP ad agli switch. Il PC deve avere un indirizzo IP appartenente alla stessa gamma di indirizzi IP dello switch.

Tuttavia, per gestire più di un Web Smart Switch di D-Link, la SmartConsole Utility rappresenta l'opzione miglior. Utilizzato la SmartConsole Utility, non è necessario modificare l'indirizzo IP del PC e la procedura iniziale di configurazione risultata notevolmente amplificata.

Consultare le seguenti istruzioni sull'utilizzo dell'Utility di gestione basata sul web e della SmartConsole Utility, Gestione Telnet e gestione basata su SNMP.

Interfaccia di gestione basata sul Web

Al terme dell'installazione fisica, è possibile configurare lo switch, monitorare il pannello dei LED e visualizzare graficamente le statistiche utilizzando un browser come Netscape Navigator (versione 6.2 o superiore) o Microsoft® Internet Explorer (versione 5.0 o superiore).

Requisiti necessari per la configurazione del dispositivo:

• PCicotadionconnessionEthereN RJ-45
• Cavo Ethernet standard

Fase 1:

Collegare il cavo Ethernet a una delle porte poste sul pannello frontale dello switch e a una porta Ethernet del PC.

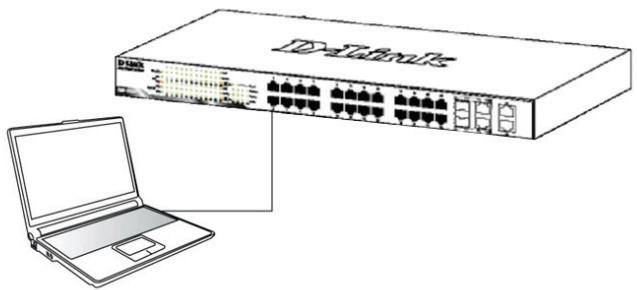

Figura 6. Connessione del cavo Ethernet

Fase 2:

Per poter effettuire l'accesso e configurare lo switch tramite una connessione Ethernet, gli indirizzi IP del PC e dello switch devono essere compresi nelle stesso intervallo. Ad esempio, se l'indirizzo IP dello switch è 10.90.90.90, l'indirizzo IP del PC deve essere 10.x.y.z (dove x/y è un numero compreso tra 0 e 254 e z è un numero compreso tra 1 e 254), quando la subnet mask deve essere 255.0.0.0.

Aprière il browser web e inserire http://10.90.90.90 (indirizzo IP di default) nel Campo indirizzo. Premere .

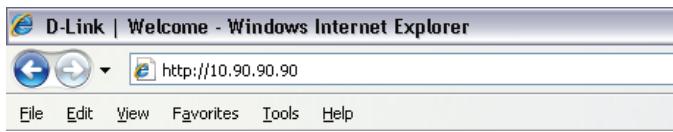

Figure 7. Inserire l'indirizzo IP 10.90.90.90 nel browser

Anche la SmartConsole Utility consente di accedere alla procedura di configurazione attraverso il web. Apriere la SmartConsole Utility e fare doppiocies sullo switch presente nell'Elenco dispositivi. La procedura di configurazioneiene automaticamente caricata nel browser web.

NOTA: L'indirizzo IP di default dello switch è 10.90.90.90 con subnet mask 255.0.0.0 e gateway di default 0.0.0.0

Fase 3:

Quando appeare la finestra di login illustrata di seguito, insertire "admin" nel Campo password. Premere OK per accedere alla finestra principale della procedura di configurazione.

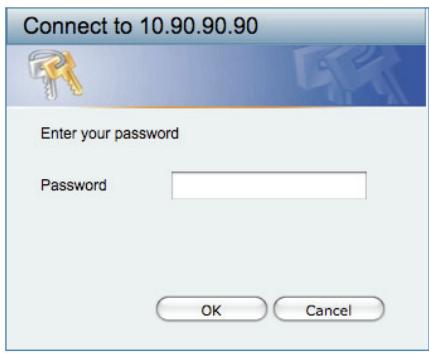

Figura 8. Finestra di autenticazione dell'utente

Fase 4:

Prima di avviare la gestione basata sul Web, utilizzando la procedura guidata Smart Wizard sare possibile configurare alcune funzioni, quali Impostazioni password, Impostazioni SNMP e Impostazioni di sistema. Nel caso non sia necessario effettuare modifiche, fare clic su Esci per uscire alla procedura guidata e avviare la gestione basata sul Web. Per informazioni dettagliate sulle funzioni della procedura guidata Smart Wizard, fare riferimento al relativo capitolo introductivo presente nel manuale dell'utente.

La SmartConsole Utility inclua nel CD di installatione è un programma che consente di individuire gli Smart Switch appartenenti al segmento di rete L2 connesso al PC. Questo strumento può essere utilizzato esclusivamente con computer dotati di sistema operativo Windows 2000, Windows XP o Windows Vista x64/86. Per l'installazione della SmartConsole Utility sono disponibili due opzioni: installazione mediante programmata autorun sul CD di installatione o INSTALLazione manuale.

Note: Rimuovere tutte le SmartConsole Utility presenti sul PC prima di INSTALLARE l'ultima versione del programma.

Opzione 1: per installare la SmartConsole Utility, utilizzando il programma autorun presente sul CD di installatione, eseguire i passi descritti di seguito.

1. Inserire il CD dell'Utility nella relativa unità.
2. Il programma viene caricato automaticamente.
3. Cliccare sul pulsante "Installa la SmartConsole Utility" per avviare la procedura di installmente.
4. Al terme dell'installazione della SmartConsole Utility, è possible aprir il programma cicloando su Start > Programmi > D-Link SmartConsole Utility.
5. Connettere lo Smart Switch allo stesso segmento direte L2 del PC e utilizzato la SmartConsole Utility per individuare il dispositivo.

Opzione 2: per installare manually la SmartConsole eseguire i seguenti passi.

1. Inserire il CD dell'Utility nella relativa unità.
2. Dal menu Start del desktop di Windows, selezionale Esegui.
3. Nella finestra di dialogo Esegui, digitare D:\D-Link SmartConsole Utility\setup.exe (D:\ è la lettera che rappresenta l'unità CD-Rom) eciescare su OK.

4. Seguire le istruzioni visualizzate per installare l'utility.

5. Al terme del processo, selezionare Start > Programmi > D-Link SmartConsole Utility per apririe il programma.

6. Connette lo Smart Switch allo stesso segmento di rete L2 del PC e utilizzato la SmartConsole Utility per individuare il dispositivo.

Il capitolo Introduzione alla SmartConsole Utility del manuale utente contiene una panoramicica dettagliata delle funzioni disponibili.

Gestione Telnet

Gli utenti possono accedere al switch tramite Telnet utilizzando il prompt dei comandi del PC. Per accedervi dal proprio computer, gli utenti devono prima verificare che esista una connessione valida tra la porta Ethernet del switch e il PC, quando fareblick su Start > Programmi > Accessori > Prompt dei comandi sul computer. All'apertura della finestra relativa alla console, insereire il dato telnet 10.90.90.90 (a seconda dell'indirizzo IP configurato) e premere Invio sulla tastiera. A questo punto comparirà la schermata della console per l'Interfaccia della riga di dato del switch, insereire "admin" come nome utente e password predefiniti per il switch e premere il tasto Invio.

Gestione basata su SNMP

É possibile gestire il switch tramite D-Link D-View o qualsiasi altri programma compatible SNMP. Come impostazione predefinita, per i switch D-Link Web Smart, la funzione SNMP è disabilitata.

Informazioni aggintive

Se si verificano problemi durante la configurazione della rete, consultare il manuale utente fornito con lo switch. Il Manuale utente contiene regole, diagrammi, istruzioni ed esempi che assistono l'utente nella messa in opera della rete.

Ulteriori informazioni sono disponibili online o presso i nostri uffici elencati sul retro del manuale utente. Per maggiori informazioni marketing o sui prodotti D-Link visitare il site http://www.dlink.com.tw. Per problemi di supporto accedere al site http://support.dlink.com.tw che vi ridirigera al site D-Link locale più appropriato.
