Marke	D-Link
Modell	Web Smart Switch
Produkttyp	Netzwerk-Switch
Kategorie	Managed Switch der Stufe 2
Abmessungen (L x B x H)	Ca. 44 x 20 x 4,4 cm (19-Zoll-Montage)
Gewicht	Ca. 2,5 kg
Stromversorgung	Netzkabel, 100-240 V AC, 50-60 Hz
Netzwerkschnittstellen	Ethernet RJ-45 Anschlüsse (Anzahl je nach Modell)
Standard-IP-Adresse	10.90.90.90
Standard-Subnetzmaske	255.0.0.0
Standard-Gateway	0.0.0.0
Standard-Kennwort	administr
Hauptfunktionen	Webverwaltung, Telnet, SNMP, SmartConsole, Netzwerkkonfiguration, Überwachung der Anzeigen
Verwaltungsmodi	Weboberfläche, SmartConsole-Dienstprogramm, Telnet, SNMP
Montageunterstützung	Tisch, Regal oder 19-Zoll-EIA-Schrank (Haltewinkel inklusive)
Belüftung	Wärmeableitung durch Konvektion; ausreichend Platz rundherum lassen
Installationssicherheit	Keine schweren Gegenstände daraufstellen, geerdete Steckdose verwenden, bei Stromausfall abziehen
Wartung	Keine besondere Wartung; bei Bedarf mit einem trockenen Tuch reinigen
Lieferumfang	Switch, Montageset, Netzkabel, CD mit Anleitung und SmartConsole, mehrsprachige Kurzanleitung

Häufig gestellte Fragen - WEB SMART SWITCH D-LINK

Wie verbinde ich den Switch mit meinem Netzwerk?

Schließen Sie ein Ethernet-Kabel von Ihrem Router/Modem an einen Port des Switches an und verbinden Sie dann Ihre Geräte mit den anderen Ports. Stellen Sie sicher, dass der Switch eingeschaltet ist.

Wie lautet die Standard-IP-Adresse des Switches?

Die Standard-IP-Adresse ist 10.90.90.90 mit einer Subnetzmaske von 255.0.0.0 und einem Standard-Gateway von 0.0.0.0.

Wie greife ich auf die Webverwaltungsoberfläche zu?

Verbinden Sie Ihren PC über ein Ethernet-Kabel mit einem Port des Switches. Konfigurieren Sie Ihren PC mit einer IP-Adresse im selben Bereich (z.B. 10.x.y.z), öffnen Sie dann einen Browser und geben Sie http://10.90.90.90 ein.

Wie lautet das Standard-Kennwort für die Anmeldung?

Das Standard-Kennwort ist administr (ohne Anführungszeichen). Es wird empfohlen, es bei der ersten Anmeldung zu ändern.

Wie verwende ich das SmartConsole-Dienstprogramm?

Installieren Sie SmartConsole von der mitgelieferten CD (oder laden Sie es herunter). Stellen Sie sicher, dass Ihr PC und der Switch sich im selben Layer-2-Netzwerksegment befinden, starten Sie dann das Dienstprogramm, um den Switch zu erkennen und zu konfigurieren.

Kann ich den Switch über Telnet konfigurieren?

Ja. Öffnen Sie die Eingabeaufforderung auf Ihrem PC, geben Sie telnet 10.90.90.90 (oder die konfigurierte IP-Adresse) ein und melden Sie sich mit dem Benutzernamen admin und dem Standard-Kennwort administr an.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Die Anleitung erwähnt keine physische Reset-Taste. Sie können dies wahrscheinlich über die Weboberfläche oder Telnet durch Wiederherstellen der Standardeinstellungen tun.

Was tun, wenn ich nicht auf die Weboberfläche zugreifen kann?

Überprüfen Sie, ob Ihr PC eine IP-Adresse im Bereich 10.0.0.0/8 hat (z.B. 10.1.1.2), ob das Ethernet-Kabel richtig angeschlossen ist und ob der Switch eingeschaltet ist. Versuchen Sie auch, die Firewall vorübergehend zu deaktivieren.

Unterstützt der Switch SNMP?

Ja, aber die SNMP-Funktion ist standardmäßig deaktiviert. Sie können sie über die Weboberfläche oder Telnet aktivieren und dann einen SNMP-Manager wie D-View verwenden.

Wie installiere ich den Switch in einem Schrank?

Befestigen Sie die mitgelieferten Montagewinkel mit den Schrauben an den Seiten des Switches und schrauben Sie den Switch dann in die Schienen des standardmäßigen 19-Zoll-EIA-Schranks.

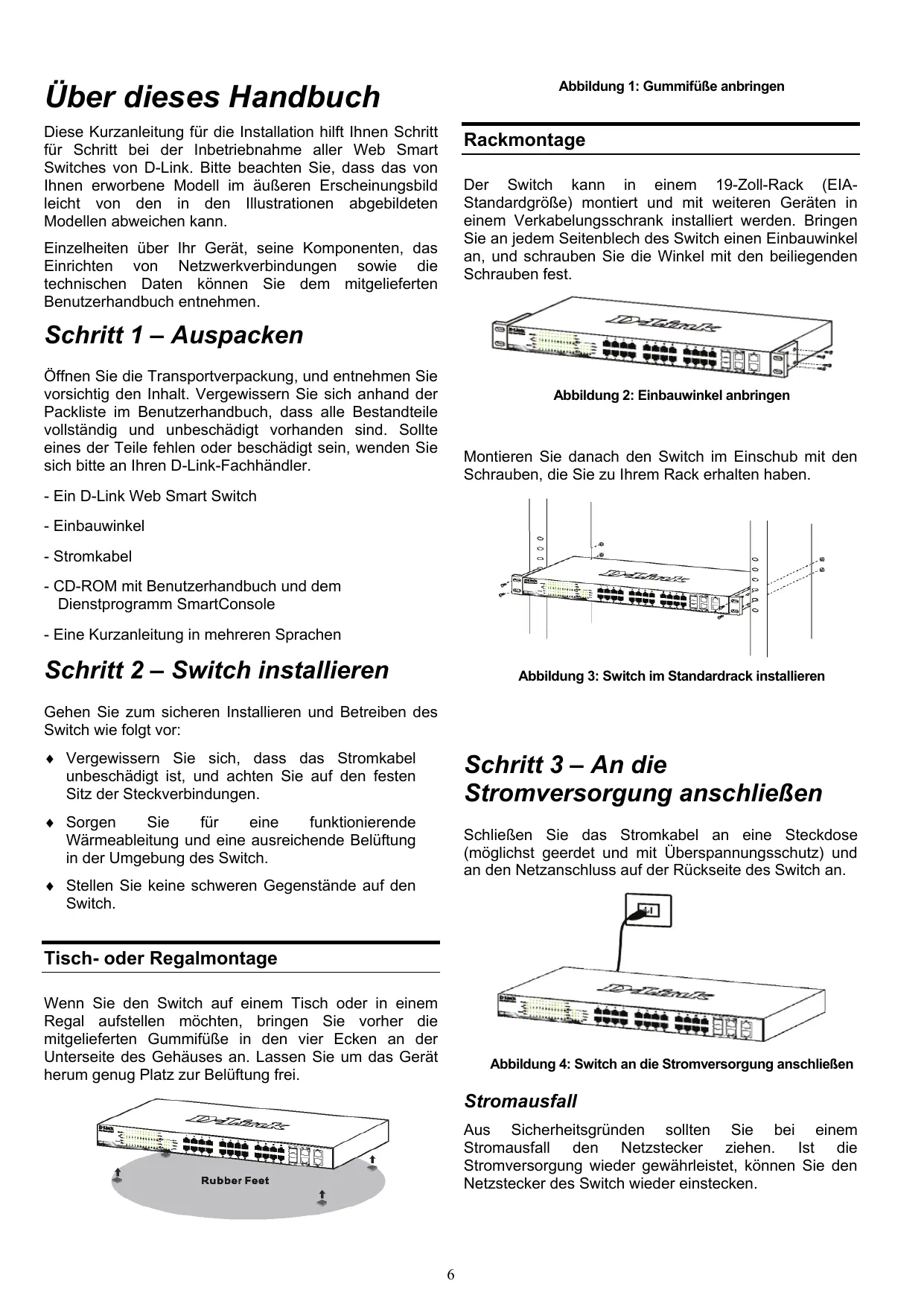

BEDIENUNGSANLEITUNG WEB SMART SWITCH D-LINK

Diese Kurzanleitung für die Installation hilft Ihnen Schritt für Schritt bei der Inbetriebnahme aller Web Smart Switches von D-Link. Bitte beachten Sie, dass das von Ihnen erworbene Modell im äußeren Erscheinungsbild von den in den Illustrationen abgebildeten Modellen abweichen kann.

Einzelheiten über Ihr Gerät, seine Komponenten, das Einrichten von Netzwerkverbindungen sowie die technischen Daten können Sie dem mitgelieferten Benutzerhandbuch entnehmen.

Schritt 1 – Auspacken

Öffnen Sie die Transportverpackung, und entnehmen Sie vorsichtig den Inhalt. Vergewissern Sie sich anhand der Packliste im Benutzerhandbuch, dass alle Bestandteile vollständig und unbeschädigt vorhanden sind. Sollte eines der Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren D-Link-Fachhändler.

• Ein D-Link Web Smart Switch
• Einbauwinkel
• Stromkabel
• CD-ROM mit Benutzerhandbuch und dem Dienstprogramm SmartConsole
• Eine Kurzanleitung in mehreren Sprachen

Schritt 2 - Switch installieren

Gehen Sie zum sicheren Installieren und Betreiben des Switch wie folgt vor:

• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist, und achten Sie auf den festen Sitz der Steckverbindungen. • Sorgen Sie für eine funktionierende Wärmeableitung und eine ausreichende Belüftung in der Umgebung des Switch. • Stellen Sie keine schweren Gegenstände auf den Switch.

Tisch- oder Regalmontage

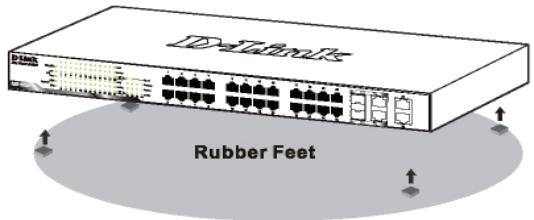

Wenn Sie den Switch auf einem Tisch oder in einem Regal aufstellen möchten, bringen Sie vorher die mitgelieferten Gummifüße in den vier Ecken an der Unterseite des Gehäuses an. Lassen Sie um das Gerät herum genug Platz zur Belüftung frei.

Rackmontage

Der Switch kann in einem 19-Zoll-Rack (EIA-Standardgröße) montiert und mit weiteren Geräten in einem Verkabelungsschrank installiert werden. Bringen Sie an jedem Seitenblech des Switch einen Einbauwinkel an und schrauben Sie die Winkel mit den beiliegenden Schrauben fest.

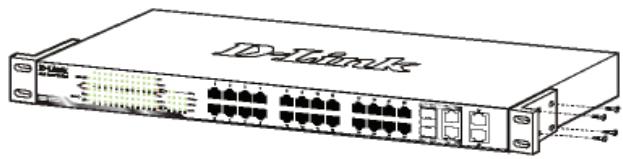

Abbildung 2: Einbauwinkel anbringen

Montieren Sie danach den Switch im Rack mit den Schrauben, die Sie mit dem Rack erhalten haben.

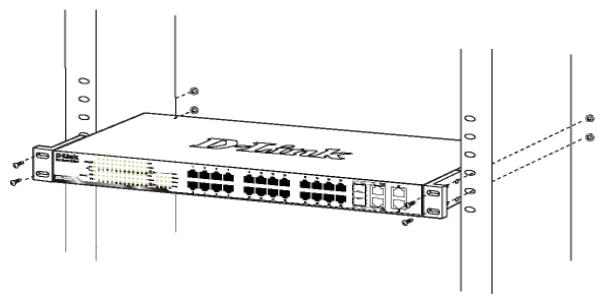

Abbildung 3: Switch im Standardrack installieren

Schritt 3 – An die Stromversorgung anschließen

Schließen Sie das Stromkabel an eine Steckdose (möglichst geerdet und mit Überspannungsschutz) und an den Netzanschluss auf der Rückseite des Switch an.

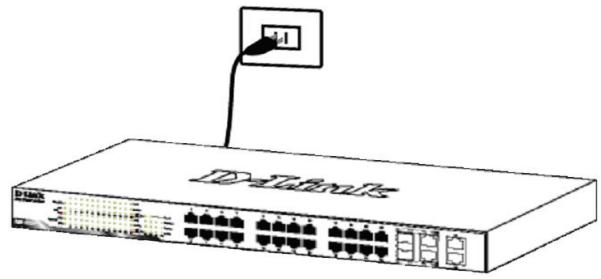

Abbildung 4: Switch an die Stromversorgung anschließen

Stromausfall

Aus Sicherheitsgründen sollten Sie bei einem Stromausfall den Netzstecker ziehen. Ist die Stromversorgung wieder gewährleistet, können Sie den Netzstecker des Switch wieder einstecken.

Verwaltungsoptionen

Mithilfe von Telnet ist ein In-Band-Management des Web Smart Switch von D-Link möglich. Sie können aber auch das webbasierte Management wählen, auf das Sie über einen Webbrowser oder über jeden PC zugreifen können, der die SmartConsole Utility verwendet.

Wenn Sie nur einen D-Link Web Smart Switch verwalten möchten, eignet sich am besten die webbasierte Verwaltungsoberfläche. Jedem Switch muss eine eigene IP-Adresse zugewiesen werden, die für die Kommunikation mit dem webbasierten Verwaltungsprogramm oder einem SNMP-Netzwerkmanager verwendet wird. Die IP-Adresse des PC sollte im gleichen Bereich liegen wie die des Switch.

Wenn Sie mehrere D-Link Web Smart Switches verwalten möchten, verwenden Sie am besten das Dienstprogramm SmartConsole. In diesem Fall brauchen Sie die IP-Adresse Ihres PC nicht zu ändern, und die Ersteinstellung mehrerer Smart Switches kann auf einfache Weise vorgenommen werden. In den folgenden Abschnitten dieser Anleitung finden Sie detaillierte Informationen zum webbasierten Verwaltungsprogramm und zum Dienstprogramm SmartConsole, Telnet-Management und SNMP-basiertes Management.

Die webbasierte Management-Benutzeroberfläche

Nach erfolgreicher Installation können Sie den Switch konfigurieren, die LED-Anzeigen überwachen und Statistiken grafisch über einen Webbrowser anzeigen lassen, z. B. mit Netscape Navigator (Version 6.2 und höher) oder Microsoft® Internet Explorer (Version 5.0 und höher).

Sie benötigen das folgende Zubehör, um mit der Webkonfiguration Ihres Geräts zu beginnen:

Einen PC mit einem RJ-45-Ethernet-Anschluss und ein Standard-Ethernetkabel.

Schritt 1

Verbinden Sie das Ethernetkabel mit einem beliebigen Anschluss auf der Vorderseite des Switch und mit dem Ethernetanschluss an Ihrem PC.

Abbildung 6: Ethernetkabel anschließen

Schritt 2

Zur Anmeldung und um den Switch über eine Ethernet-Verbindung zu konfigurieren, muss der PC eine IP-Adresse im gleichen Adressenbereich wie der Switch aufweisen. Beispiel: Wenn der Switch die IP-Adresse 10.90.90.90 hat, sollte der PC die IP-Adresse 10.x.y.z haben (wobei x/y eine Zahl zwischen 0 und 254 und z eine zwischen 1 und 254 ist) und eine Subnetzmaske 255.0.0.0.

Öffnen Sie Ihren Webbrowser und geben Sie http://10.90.90.90 (die werkseitige Standard-IP-Adresse) in die Adresszeile ein. Drücken Sie anschließend die Eingabetaste.

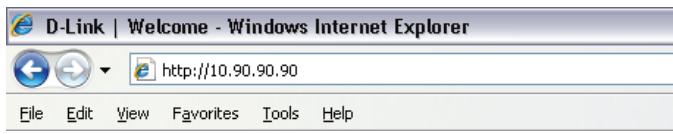

Abbildung 7: IP-Adresse 10.90.90.90 in den Webbrowser eingeben

Die Webkonfiguration kann auch über das Dienstprogramm SmartConsole vorgenommen werden. Öffnen Sie SmartConsole und doppelklicken Sie in der Geräteliste auf den Switch. Daraufhin wird die Webkonfiguration automatisch in Ihrem Chromium-Browser geladen.

HINWEIS: Die werkseitige Standard-IP-Adresse des Switch lautet 10.90.90.90, die Subnetzmaske 255.0.0.0 und das Standard-Gateway 0.0.0.0.

Schritt 3

Wenn der folgende Anmeldedialog angezeigt wird, geben Sie „admin“ als Kennwort ein. Klicken Sie anschließend auf OK.

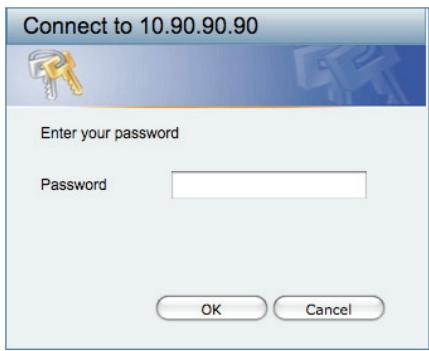

Abbildung 8: Benutzerauthentifizierung

Schritt 4

Bevor Sie jedoch das webbasierte Management verwenden, gibt Ihnen der Assistent (Smart Wizard)

Anleitungen zur schnellen Konfiguration einzelner Funktionen, wie zum Einrichten von Kennwörtern (Password Settings), den SNMP-Einstellungen (SNMP Settings) und den Systemeinstellungen (System Settings). Wenn Sie keine Änderungen geplant haben, klicken Sie auf Exit (Beenden), um den Assistenten zu beenden und auf die webbasierte Management-Benutzeroberfläche zuzugreifen. Genaue Beschreibungen der Funktionen des Assistenten finden Sie in der Einführung zum Smart Wizard im Benutzerhandbuch.

SmartConsole

Das Dienstprogramm SmartConsole befindet sich auf der Installations-CD und ist ein Programm zur Suche von Smart Switches mit dem gleichen L2-Netzwerksegment, mit dem Ihr PC verbunden ist. Dieses Tool läuft nur auf Computern mit dem Betriebssystem Windows 2000, Windows XP oder Windows Vista x64/86. Sie können SmartConsole auf zwei Arten installieren: über das Installationsprogramm auf der Installations-CD oder manuell.

Hinweis: Falls auf Ihrem Computer bereits eine Version von SmartConsole installiert ist, müssen Sie diese deinstallieren, bevor Sie die neueste Version von SmartConsole installieren können.

1. Option: Führen Sie die folgenden Schritte durch, um SmartConsole über das auf der Installations-CD vorhandene Installationsprogramm zu installieren.
2. Legen Sie die CD in das CD-ROM-Laufwerk ein.
3. Das Installationsprogramm wird automatisch geöffnet.
4. Klicken Sie auf die Schaltfläche Install SmartConsole Utility (SmartConsole installieren). Der daraufhin angezeigte Installationsassistent wird Sie durch den Installationsvorgang führen.
5. Nachdem Sie SmartConsole erfolgreich installiert haben, können Sie das Dienstprogramm über Start > Programme > D-Link SmartConsole Utility öffnen.
6. Schließen Sie den Smart Switch an das gleiche L2-Netzwerksegment Ihres PC an, und führen Sie mit SmartConsole eine Suche nach Smart Switches durch.
7. Option: Führen Sie die folgenden Schritte durch, um das Dienstprogramm SmartConsole manuell zu installieren.
8. Legen Sie die CD in das CD-ROM-Laufwerk ein.
9. Klicken Sie unter Windows im Menü Start auf Run (Ausführen).
10. Geben Sie im Dialogfeld Run (Ausführen) folgende Befehlszeile ein: D:\SmartConsole Utility\setup.exe (hierbei steht „D:“ für den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks). Klicken Sie anschließend auf OK.
11. Befolgen Sie die Installationsanweisungen auf dem Bildschirm.
12. Klicken Sie nach Abschluss der Installation zum Starten des Dienstprogramms SmartConsole auf Start -> Programme -> SmartConsole Utility.
13. Schließen Sie den Smart Switch an das gleiche L2-Netzwerksegment Ihres PCs an, und führen Sie mit SmartConsole eine Suche nach Smart Switches durch.

Weitere Informationen zu den Funktionen von SmartConsole finden Sie im Benutzerhandbuch in der Einführung zu SmartConsole.

Das Telnet-Management

Zugriff auf den Switch ist auch über Telnet mithilfe der Eingabeaufforderungsfunktion Ihres PCs möglich. Dazu müssen Sie zunächst sicherstellen, dass über den Ethernet-Port des Switches und Ihren PC eine Verbindung besteht. Klicken Sie dann auf Ihrem Computer auf Start > Programme > Zubehör > Eingabeaufforderung. Sobald das Konsolenfenster geöffnet ist, geben Sie den Befehl telnet 10.90.90.90 (abhängig von der konfigurierten IP-Adresse) ein und drücken Sie die Eingabetaste auf Ihrer Tastatur. Damit wird das Hauptfenster der Konsole für die Befehlszeilen-Schnittstelle geöffnet. Geben Sie dort "admin" als standardmäßig vorgegebenen Benutzernamen und als Kennwort für den Switch ein und drücken Sie die Eingabetaste.

Das SNMP-basierte Management

Die Verwaltung des Switches ist auch mit D-View von D-Link oder jedem SNMP-kompatiblen Programm möglich. Die SNMP-Funktion ist jedoch standardmäßig für Web Smart Switches von D-Link deaktiviert.

Ergänzende Hinweise

Falls es bei der Konfiguration des Netzwerks Probleme gibt, schlagen Sie am besten zuerst im Benutzerhandbuch nach. Es enthält zusammenfassende Richtlinien, Abbildungen, Erklärungen und Beispiele, die Sie bei Aufbau und Inbetriebnahme Ihres Netzwerks unterstützen.

Weitere Hilfe erhalten Sie im Internet oder bei unseren Niederlassungen, die auf der Rückseite des Benutzerhandbuches aufgelistet sind. Für weitere Informationen zu den Produkten von D-Link sowie Marketing-Informationen besuchen Sie die Website http://www.dlink.eu. Bei Support-Fragen gehen Sie bereits auf diese Website http://support.dlink.com.tw. Hier werden Sie dann auf die entsprechende lokale D-Link-Seite geleitet.
