MANUALE UTENTE ND-S1 ONKYO

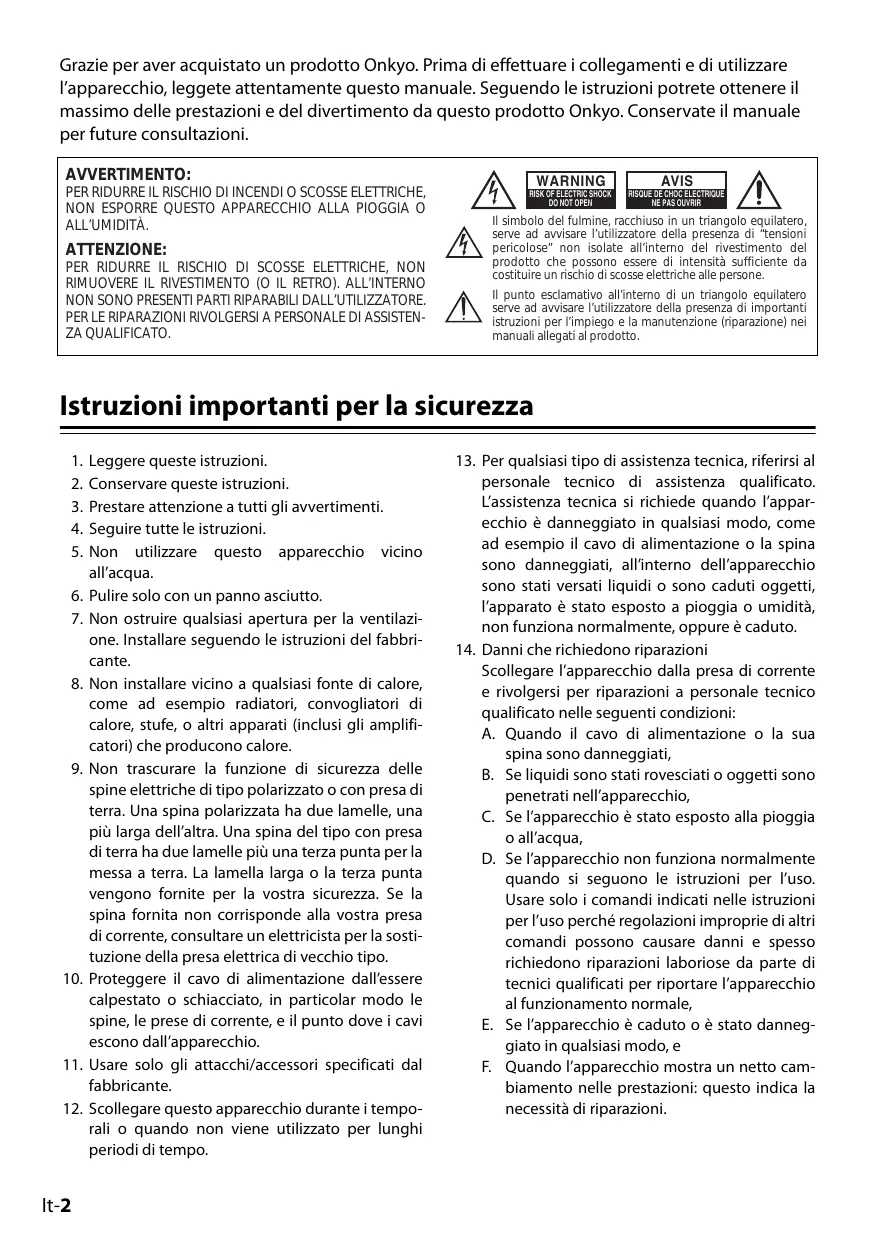

Grazie per aver acquistato un prodotto Onkyo. Prima di effettuare i collegamenti e di utilizzare l’apparecchio, leggete attentamente questo manuale. Seguendo le istruzioni potrete ottenere il massimo delle prestazioni e del divertimento da questo prodotto Onkyo. Conservate il manuale per future consultazioni. AVVERTIMENTO: PER RIDURRE IL RISCHIO DI INCENDI O SCOSSE ELETTRICHE, NON ESPORRE QUESTO APPARECCHIO ALLA PIOGGIA O ALL’UMIDITÀ.

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL RIVESTIMENTO (O IL RETRO). ALL’INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL’UTILIZZATORE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO.

WARNING AVIS RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR Il simbolo del fulmine, racchiuso in un triangolo equilatero, serve ad avvisare l’utilizzatore della presenza di “tensioni pericolose” non isolate all’interno del rivestimento del prodotto che possono essere di intensità sufficiente da costituire un rischio di scosse elettriche alle persone. Il punto esclamativo all’interno di un triangolo equilatero serve ad avvisare l’utilizzatore della presenza di importanti istruzioni per l’impiego e la manutenzione (riparazione) nei manuali allegati al prodotto.

Istruzioni importanti per la sicurezza 1. 2. 3. 4. 5. 6. 7.

Leggere queste istruzioni. Conservare queste istruzioni. Prestare attenzione a tutti gli avvertimenti. Seguire tutte le istruzioni. Non utilizzare questo apparecchio vicino all’acqua. Pulire solo con un panno asciutto. Non ostruire qualsiasi apertura per la ventilazione. Installare seguendo le istruzioni del fabbricante. Non installare vicino a qualsiasi fonte di calore, come ad esempio radiatori, convogliatori di calore, stufe, o altri apparati (inclusi gli amplificatori) che producono calore. Non trascurare la funzione di sicurezza delle spine elettriche di tipo polarizzato o con presa di terra. Una spina polarizzata ha due lamelle, una più larga dell’altra. Una spina del tipo con presa di terra ha due lamelle più una terza punta per la messa a terra. La lamella larga o la terza punta vengono fornite per la vostra sicurezza. Se la spina fornita non corrisponde alla vostra presa di corrente, consultare un elettricista per la sostituzione della presa elettrica di vecchio tipo. Proteggere il cavo di alimentazione dall’essere calpestato o schiacciato, in particolar modo le spine, le prese di corrente, e il punto dove i cavi escono dall’apparecchio. Usare solo gli attacchi/accessori specificati dal fabbricante. Scollegare questo apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.

13. Per qualsiasi tipo di assistenza tecnica, riferirsi al personale tecnico di assistenza qualificato. L’assistenza tecnica si richiede quando l’apparecchio è danneggiato in qualsiasi modo, come ad esempio il cavo di alimentazione o la spina sono danneggiati, all’interno dell’apparecchio sono stati versati liquidi o sono caduti oggetti, l’apparato è stato esposto a pioggia o umidità, non funziona normalmente, oppure è caduto. 14. Danni che richiedono riparazioni Scollegare l’apparecchio dalla presa di corrente e rivolgersi per riparazioni a personale tecnico qualificato nelle seguenti condizioni: A. Quando il cavo di alimentazione o la sua spina sono danneggiati, B. Se liquidi sono stati rovesciati o oggetti sono penetrati nell’apparecchio, C. Se l’apparecchio è stato esposto alla pioggia o all’acqua, D. Se l’apparecchio non funziona normalmente quando si seguono le istruzioni per l’uso. Usare solo i comandi indicati nelle istruzioni per l’uso perché regolazioni improprie di altri comandi possono causare danni e spesso richiedono riparazioni laboriose da parte di tecnici qualificati per riportare l’apparecchio al funzionamento normale, E. Se l’apparecchio è caduto o è stato danneggiato in qualsiasi modo, e F. Quando l’apparecchio mostra un netto cambiamento nelle prestazioni: questo indica la necessità di riparazioni.

1. Diritti d’autore delle registrazioni—A eccezione del solo uso per scopo personale, la copia del materiale protetto dal diritto d’autore è illegale senza il permesso del possessore del copyright.

Istruzioni importanti per la sicurezza. . . . . . . . . . 2

2. Cura—Spolverate di tanto in tanto l’apparecchio con un panno morbido. Per macchie più resistenti, utilizzate un panno morbido imbevuto in una soluzione di detergente neutro e acqua. Dopo la pulizia asciugate immediatamente l’apparecchio con un panno pulito. Non utilizzate panni abrasivi, solventi, alcool o altri solventi chimici poiché potrebbero danneggiare la finitura o rimuovere i caratteri sui pannelli.

Per iniziare a conoscere l’ND-S1. . . . . . . . . . . . . . . 6

3. Non toccate l’apparecchio con le mani bagnate—Non toccate l’apparecchio o il cavo dell’alimentazione con le mani bagnate o umide. Se nell’apparecchio dovesse penetrare acqua o altro liquido, fatelo controllare dal vostro rivenditore Onkyo.

Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . 15

Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Caratteristiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Accessori in dotazione . . . . . . . . . . . . . . . . . . . . . . . 5 Utilizzo del Telecomando . . . . . . . . . . . . . . . . . . . . 7 Collegare l’ND-S1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Riprodurre musica e video sull’iPod . . . . . . . . . . 10 Sincronizzare l’iPod con il PC . . . . . . . . . . . . . . . . 12 Riprodurre musica sul PC mediante l’ND-S1 . . 13 Risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . 14

4. Non usate altri alimentatori, adattatori per alimentazione da automobile o portabatterie contenenti batterie normali o ricaricabili, perché potrebbero danneggiare il prodotto.

Per alcuni modelli Prima di utilizzare l’apparecchio, collegate l’apposito adattatore CA al trasformatore CA. Il tipo di adattatore dipende dal luogo in cui avete acquistato il prodotto.

Dichiarazione di Conformità Noi, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, GERMANIA dichiariamo sotto la nostra responsabilità che il prodotto ONKYO descritto in questo manuale di istruzioni è in conformità con i corrispondenti standard tecnici: EN60065, EN55013, EN55020 e EN61000-3-2, -3-3.

GROEBENZELL, GERMANIA K. MIYAGI ONKYO EUROPE ELECTRONICS GmbH It-3

Caratteristiche ■ Con l’ND-S1 Digital Media Transport di Onkyo potete facilmente riprodurre la musica memorizzata sul vostro iPod con il sistema audio di Onkyo e godervi la superba qualità del suono. ■ L’ND-S1 elabora il segnale audio digitale direttamente dall’iPod per un’uscita audio digitale di alta qualità (ottica o coassiale). ■ L’interfaccia audio USB incorporata vi permette di riprodurre digitalmente la musica memorizzata sul vostro PC (ottico o coassiale). ■ La musica memorizzata sul vostro PC può essere riprodotta digitalmente persino quando l’ND-S1 è alimentato unicamente dal bus USB.1 ■ Sincronizzate facilmente il vostro iPod con la libreria musicale di iTunes del vostro PC. ■ Se il vostro iPod dispone di un’uscita TV, collegando il connettore VIDEO dell’ND-S1 alla vostra TV o ad un ricevitore AV potrete godervi i vostri video. ■ Oltre al telecomando incluso, potete usare anche il telecomando del vostro amplificatore Onkyo o del vostro ricevitore AV.2 ■ L’ND-S1 ricarica il vostro iPod mentre ascoltate la musica. 1. Quando l’unità è alimentata unicamente dal bus USB, alcune funzioni dell’iPod non sono disponibili e l’iPod non viene caricato, quindi utilizzate sempre l'adattatore CA fornito in dotazione se possibile. 2. Sono supportati solo telecomandi di amplificatori e ricevitori AV Onkyo compatibili con . Se il telecomando fornito con l’amplificatore o il ricevitore AV Onkyo ha due pulsanti separati POWER ON e STANDBY, il funzionamento avviene nel seguente modo: • Quando l’amplificatore o il ricevitore AV viene messo in standby, si accende solo l’amplificatore o il ricevitore AV. • Quando l’amplificatore o il ricevitore AV è già acceso, si accende l’ND-S1. Quindi, per accendere l’ND-S1 quando l’amplificatore o il ricevitore AV è in standby, dovete premere due volte il pulsante [ON] del telecomando fornito con l’amplificatore o il ricevitore AV.

Modelli di iPod consigliati • iPod nano (2a generazione) • iPod nano (3a generazione) • iPod classic • iPod touch • iPod nano (4a generazione) • iPod touch (2a generazione) Modelli di iPod con supporto limitato: • iPod nano • iPod (5a generazione) * iPod è un marchio di Apple Inc., registrato negli Stati Uniti e in altri paesi. “Made for iPod” significa che un accessorio elettronico è stato progettato in specifico per essere collegato all’iPod e il produttore ha certificato che tale dispositivo risponde agli standard di prestazioni di Apple. Apple non è responsabile del funzionamento di questo dispositivo né della sua conformità agli standard di sicurezza e controllo.

Note: • Nell’iPod di 5a generazione e nell’iPod nano la ghiera cliccabile non funziona durante la riproduzione. Usate il pulsante [iPod] dell’ND-S1 per avviare e arrestare la riproduzione e il telecomando per controllare altre funzioni dell’iPod. • Prima di utilizzare l’ND-S1, aggiornate il vostro iPod con l’ultima versione del software disponibile sul sito di Apple all’indirizzo www.apple.com • Le istruzioni di questo manuale valgono per i modelli di iPod aggiornati a Giugno 2009 e potrebbero cambiare per futuri aggiornamenti del software iPod. • Sono state venduti modelli di iPod di molte generazioni. Un iPod senza “Xa generazione” nel nome indica la prima generazione di quel particolare modello di iPod. • L’alimentatore fornito in dotazione con l’ND-S1 è progettato per essere utilizzato unicamente con l’ND-S1. Non usatelo per nessun’altro apparecchio. Allo stesso modo, non utilizzate nessun altro alimentatore per l’ND-S1. Così facendo potreste danneggiare l’ND-S1.

Accessori in dotazione Assicuratevi di avere i seguenti accessori. • Alimentatore

• Manuale di Istruzioni

* Nei cataloghi e sulla confezione, la lettera che segue il nome del prodotto ne indica il colore. Le caratteristiche tecniche e il modo di operare sono identici per tutti i colori.

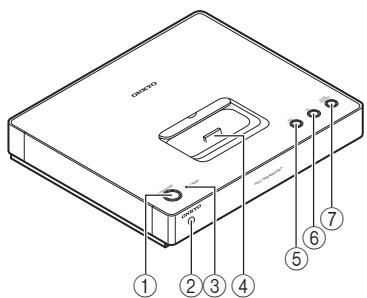

Per iniziare a conoscere l’ND-S1 Pannello Frontale e Superiore

per qualche istante e poi smette di lampeggiare quando la sincronizzazione è stata annullata. Mentre l’indicatore lampeggia non potete utilizzare alcun pulsante né avviare la riproduzione dell’iPod. Si veda pagina 12 per maggiori informazioni.

1 Pulsante ON/STANDBY Accende l’ND-S1 o lo mette in Standby. 2 Sensore del telecomando Riceve i segnali di controllo dal telecomando. 3 Indicatore STANDBY Si accende quando l’ND-S1 è in Standby. Lampeggia lentamente se il vostro iPod si sta ricaricando durante lo Standby. 4 Connettore dock per l’iPod Collegatelo al vostro iPod. 5 Pulsante/indicatore iPod Premete questo pulsante per usare l’iPod. Premetelo più volte per avviare e arrestare la riproduzione dell’iPod. L’indicatore si illumina in blu quando è selezionato l’iPod. 6 Pulsante/indicatore PC Se l’ND-S1 è collegato al PC via USB, premete questo pulsante per riprodurre digitalmente la musica memorizzata sul PC tramite l’ND-S1. L’indicatore diventa verde quando è selezionato il PC. 7 Pulsante/indicatore SYNC/UNSYNC Se l’ND-S1 è collegato al PC via USB e l’iPod è inserito nell’ND-S1, premete questo pulsante per sincronizzare l’iPod con la libreria musicale di iTunes sul PC. L’indicatore diventa rosso quando è in corso la sincronizzazione. Per annullare la sincronizzazione, premete e tenete premuto questo pulsante per almeno 2 secondi. L’indicatore lampeggia

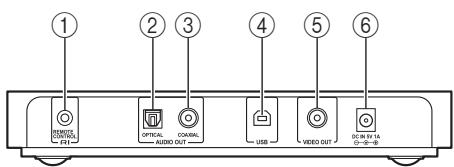

1 Connettore REMOTE CONTROL Collegatelo al connettore di un altro componente Onkyo -compatibile per operazioni combinate. Questo collegamento non dovrebbe essere usato con alcuni componenti. Si veda pagina 8 per maggiori informazioni. 2 Connettore OPTICAL AUDIO OUT Questo connettore ottico di uscita del segnale audio digitale va collegato ad un ingresso ottico di audio digitale di un componente del sistema, amplificatore hi-fi o ricevitore AV. 3 Connettore COAXIAL AUDIO OUT Questa uscita audio digitale coassiale può essere collegata a un ingresso audio digitale coassiale di un componente del sistema, amplificatore hi-fi o ricevitore AV. 4 Porta USB Collegatela ad una porta USB del vostro PC per riprodurre la musica memorizzata sul vostro computer e per sincronizzarvi con iTunes. 5 Connettore VIDEO OUT Collegatelo ad un ingresso video composito della vostra TV o di un ricevitore AV per riprodurre un video. 6 Connettore DC IN 5V 1A Collegate qui l’alimentatore di corrente fornito.

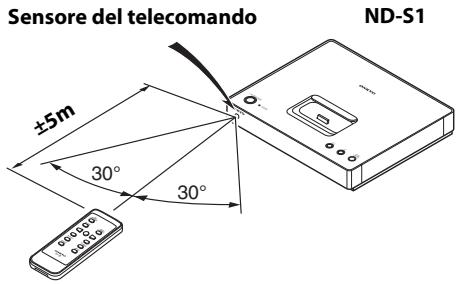

Utilizzo del Telecomando Ricordatevene quando effettuate l’installazione. • Il telecomando non funziona se tra esso ed il sensore dell’ND-S1 è presente un ostacolo.

Puntare il telecomando

5E Sostituzione della batteria Il telecomando incluso usa una batteria di tipo CR2025. Usate sempre una batteria dello stesso tipo. Rimuovete la linguetta di protezione della batteria prima dell’uso. Puntate il telecomando fornito verso il sensore del controllo a distanza dell’ND-S1, come illustrato in figura. ND-S1

Sensore del telecomando

Y DB AN /ST ON Y DB AN ST

1. Per aprire il vano batteria, premete la piccola cavità e sfilate il coperchio. 2. Mentre premete sulla linguetta come mostra la figura, estraete la vecchia batteria. 3. Inserite la nuova batteria nell’apposito vano con il lato positivo (+) rivolto verso l’alto.

STA ON/ NDB Y iPod /PC SYN UNS C/

YNC PLAY LIST SHUF FLE ALB UM REPE AT RC-

755E Note: • Il telecomando potrebbe non funzionare correttamente se l’ND-S1 è esposto a luce intensa, come per esempio luce solare diretta o luce fluorescente. Ricordatevene quando effettuate l’installazione. • Se nella stessa stanza viene utilizzato un altro telecomando dello stesso tipo oppure se l’ND-S1 viene installato nelle vicinanze di apparecchiature che impiegano raggi infrarossi, il telecomando potrebbe non funzionare correttamente. • Non collocate nessun oggetto, come ad esempio un libro o una rivista, sul telecomando poiché i pulsanti potrebbero rimanere inavvertitamente premuti, scaricando di conseguenza la batteria. • Il telecomando potrebbe non funzionare correttamente se l’ND-S1 viene installato in un rack dietro a sportelli di vetro colorato.

4. Fate scorrere il coperchio per chiuderlo. Note: • Se il telecomando non funziona correttamente, provate a sostituire la batteria. • Se prevedete di non utilizzare il telecomando per un lungo periodo di tempo, rimuovete la batteria per evitare eventuali perdite o corrosioni. • Se la batteria è esaurita, deve essere rimossa appena possibile per evitare eventuali perdite o corrosioni. • Se utilizzate in modo improprio, le batterie al litio possono causare incendi e ustioni chimiche. Tenetele sempre fuori dalla portata dei bambini. Non smontatele, non ricaricatele, non riscaldatele sopra ai 100°C e non inceneritele. ATTENZIONE: Se la batteria non viene sostituita correttamente, vi è il rischio di esplosioni. Sostituitela unicamente con una batteria dello stesso tipo o di tipo equivalente.

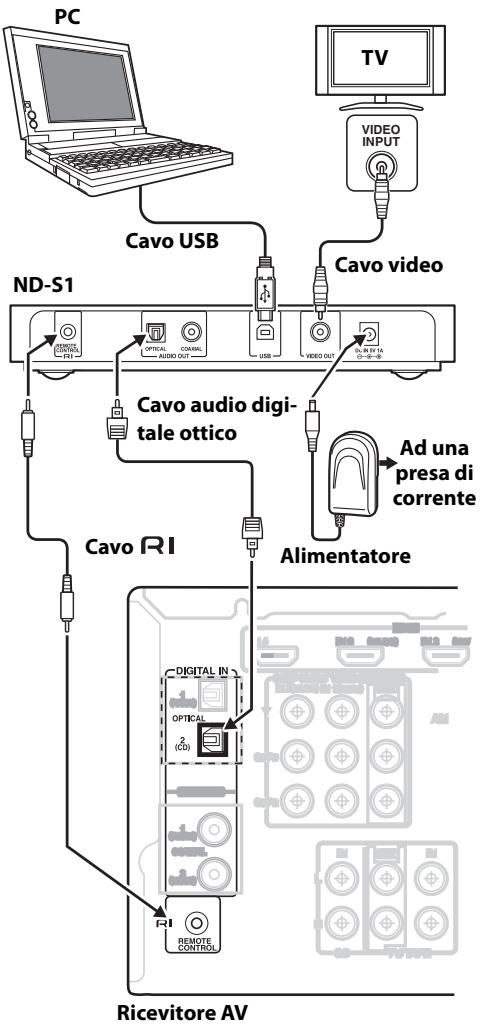

Collegare l’ND-S1 Collegare un amplificatore o un ricevitore AV Collegate l’ND-S1 a un ingresso audio digitale dell’amplificatore o del ricevitore AV Onkyo che può essere assegnato a un selettore d’ingresso in cui il display dell’ingresso può essere impostato su “DOCK”. La configurazione dipende dal particolare modello di amplificatore o ricevitore AV. Per maggiori informazioni fate riferimento alla sezione “Configurazione dell’ingresso digitale” e “Cambiare il display” del manuale di istruzioni dell'amplificatore o del ricevitore AV.

TV VIDEO INPUT Cavo USB Cavo video

Cavo audio digitale ottico

2. Se il vostro iPod supporta l’uscita TV, usate il cavo video fornito per collegare il jack VIDEO OUT dell’ND-S1 a un ingresso video composito del televisore o del ricevitore AV. 3. Con il cavo fornito, collegate il jack REMOTE CONTROL dell’ND-S1 a un jack dell'amplificatore o del ricevitore AV. 4. Collegate l’alimentatore fornito al connettore DC IN 5V 1A dell’ND-S1 e collegate l’alimentatore ad una presa di corrente adatta.

1. Con il cavo digitale ottico fornito, collegate il jack OPTICAL AUDIO OUT dell’ND-S1 al jack dell’ingresso audio digitale ottico dell’amplificatore o del ricevitore AV.

Ad una presa di corrente

Nota: • Le uscite audio dell’ND-S1 sono uscite digitali. Se l’ingresso audio digitale dell’amplificatore o del ricevitore AV non può essere assegnato a un selettore d’ingresso con un display dell’ingresso che può essere impostato su “DOCK”, non collegate il cavo altrimenti potrebbe avvenire un malfunzionamento. • Non collocate l’ND-S1 su un dispositivo che si surriscalda o dotato di fori di ventilazione sulla parte superiore, poiché questo potrebbe interferire con il sistema di raffreddamento del dispositivo o causare il surriscaldamento del dispositivo o dell’ND-S1. Collocatelo di fianco al dispositivo, utilizzate un rack audio, ecc.

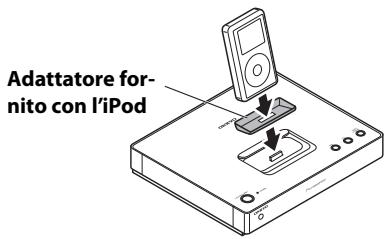

1. Premete dolcemente verso il basso e fate scorrere il coperchio del dock sull’ND-S1.

2. Inserite l’adattatore che vi è stato fornito con il vostro iPod, poi spingete l’iPod premendolo nel connettore del dock dell’ND-S1.

nettore del dock. Assicuratevi che l’iPod sia inserito correttamente nel connettore del dock. • Per evitare che il connettore dock si danneggi, non ruotate l’iPod quando lo inserite o lo rimuovete e fate attenzione a non colpire l’iPod mentre lo inserite. • Non utilizzate l’iPod con altri accessori, quali trasmettitori FM e microfoni, perché potrebbero causare un malfunzionamento. ■ Rimuovere l’adattatore dell’iPod Per rimuovere l’adattatore dell’iPod dall’ND-S1, inserite un piccolo cacciavite a taglio nello slot e sollevate come mostra la figura.

Note: • Se utilizzate una custodia per iPod, rimuovetela sempre prima di inserirlo. Altrimenti l’unità non si collega correttamente e potrebbero avvenire malfunzionamenti. • Non inserite l’iPod nell’ND-S1 senza l’adattatore fornito in dotazione, poiché potrebbe non adattarsi perfettamente al connettore del dock dell’iPod o dell’ND-S1, causando danni permanenti. Quando inserite il vostro iPod, l’ND-S1 agirà come segue, a seconda dello stato dell’iPod. • iPod non in riproduzione: L’ND-S1 inizia a ricaricare il vostro iPod e l’indicatore STANDBY lampeggia lentamente. • iPod in riproduzione: L’ND-S1 si accende, l’indicatore [iPod] si illumina di blu e l’iPod continua a riprodurre. Note: • Se l’indicatore [iPod] non si illumina dopo avere inserito l’iPod, significa che il vostro iPod non è inserito correttamente nel con-

Riprodurre musica e video sull’iPod Riproduzione di musica e video 1. Sull’iPod selezionate il brano o il video che volete riprodurre. 2. Inserite l’iPod nell’ND-S1 (si veda pagina 9). 3. Premete il pulsante Riproduzione/Pausa [L] del telecomando o il pulsante [iPod] dell’ND-S1 per avviare la riproduzione. Per ulteriori operazioni del telecomando e funzioni di sistema, si veda di seguito.

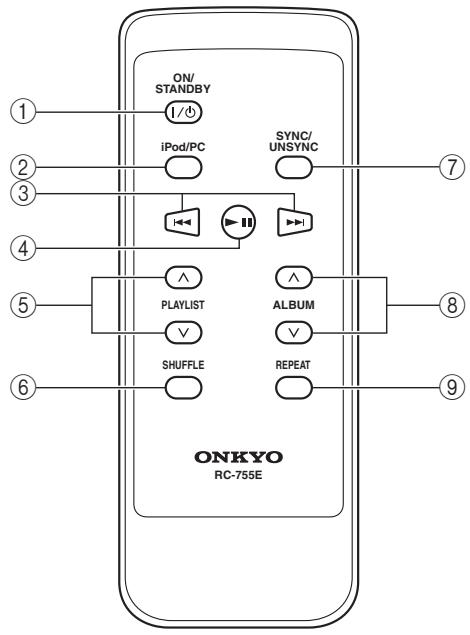

Funzionamento dei pulsanti del telecomando Potete utilizzare questi pulsanti per controllare l’iPod. L’effettivo funzionamento può variare a seconda del modello, della generazione e della versione del firmware dell’iPod.

1 Pulsante ON/STANDBY Accende l’ND-S1 o lo mette in Standby. 2 Pulsante iPod/PC Premetelo più volte per selezionare l’iPod o il PC.

3 Pulsanti precedente/successivo [t]/[Y] Durante la riproduzione o la pausa, premete il pulsante [Y] (successivo) per selezionare il brano successivo. Premete il pulsante [t] (precedente) per tornare all’inizio del brano corrente, premetelo di nuovo per selezionare il brano precedente. Premetelo e tenetelo premuto per avanzare o riavvolgere. 4 Pulsante Riproduzione/Pausa [L] Premetelo per iniziare la riproduzione sul vostro iPod. Il vostro iPod, se non lo è già, si accenderà automaticamente. Premete di nuovo il pulsante per mettere in pausa la riproduzione. 5 Pulsanti PLAYLIST Su/Giù [B]/[N] Se l’iPod contiene delle playlist, premete il pulsantePLAYLIST Su [B] per selezionare la playlist precedente. Premete il pulsantePLAYLIST Giù [N] per selezionare la playlist precedente nell’iPod. 6 Pulsante SHUFFLE Premetelo ripetutamente per impostare la funzione “Casuale” nel vostro iPod (“Brani”, “Album” o “No”). 7 Pulsante SYNC/UNSYNC Premetelo per avviare o annullare la sincronizzazione dell’iPod. L’indicatore mostra lo stato corrente. 8 Pulsanti ALBUM Su/Giù [B]/[N] Serve per cambiare gli album. Per cambiare l’album, avviare la riproduzione dell’album o di tutte le canzoni, premete i pulsanti ALBUM Su/Giù [B]/[N]. 9 Pulsante REPEAT Premetelo più volte per impostare la funzione “Ripeti” sul vostro iPod (“Uno”, “Tutto” o “No”). Alcune delle funzioni dell’iPod che potete controllare con questo telecomando possono essere controllate anche con il telecomando del vostro amplificatore o del vostro ricevitore AV. Per i dettagli consultate il manuale di istruzioni fornito in dotazione con l’amplificatore o il ricevitore AV. Fate riferimento alle pagine 8~9 per informazioni sui collegamenti.

Funzioni di sistema Potete usare le seguenti funzioni di sistema: ■ Accensione Sistema Quando accendete il vostro amplificatore o il ricevitore AV, l’ND-S1 e l’iPod si accendono automaticamente. Inoltre, quando l’ND-S1 e l’iPod sono accesi, alcuni amplificatori e ricevitori AV possono essere accesi premendo il pulsante [ON/STANDBY]. ■ Spegnimento Sistema Quando spegnete il vostro amplificatore o il ricevitore AV, l’ND-S1 e l’iPod si mettono automaticamente in Standby. ■ Spegnimento Temporizzato Se impostate lo spegnimento temporizzato sul vostro amplificatore o ricevitore AV, l’ND-S1 e l’iPod si metteranno automaticamente Standby nel momento stabilito. ■ Riproduzione Temporizzata Se impostate l’accensione temporizzata dell’amplificatore o del ricevitore AV, l’ND-S1 e l’iPod si accenderanno automaticamente, e l’iPod inizierà la riproduzione nel momento stabilito. ■ Accensione Automatica Se premete il pulsante Play/Pause [L] del telecomando mentre il vostro amplificatore o ricevitore AV è in Standby, quest’ultimo si accenderà automaticamente, selezionando l’iPod come sorgente di ingresso e l’iPod inizierà la riproduzione. ■ Cambio Diretto Se avviate la riproduzione dell’iPod mentre ascoltate un’altra sorgente d’ingresso, il vostro amplificatore o ricevitore AV selezionerà automaticamente l’ND-S1 come sorgente d’ingresso.

■ Funzione “Sveglia” di iPod Se usate la funzione “Sveglia” sull’iPod per avviare la riproduzione, l’amplificatore o il ricevitore AV si accende all’ora specificata e seleziona automaticamente l’iPod come sorgente d’ingresso. Notes: • Le operazione collegate non sono possibili con la riproduzione di video o quando la funzione “Sveglia” è impostata per riprodurre un suono. • Se usate l’iPod con altri accessori, il rilevamento della riproduzione dell’iPod potrebbe non funzionare. ■ Note sul Funzionamento • Per regolare il volume di riproduzione usate il controllo di volume del vostro amplificatore o del ricevitore AV. • Mentre il vostro iPod è inserito nell’ND-S1, il suo controllo di volume non è attivo. • Se regolate il comando del volume dell’iPod mentre si trova nell’ND-S1, accertatevi che il volume non sia troppo alto prima di ricollegare le cuffie. Nota: • Nell’iPod 5a generazione e nell’iPod nano, la ghiera cliccabile non funziona durante la riproduzione. Usate il pulsante [iPod] dell’ND-S1 per avviare e fermare la riproduzione ed il telecomando per controllare altre funzioni dell’iPod.

■ Altri Telecomandi Per controllare altre funzioni dell’iPod potete usare il telecomando del vostro amplificatore o del ricevitore AV. Le funzioni disponibili dipendono dall’amplificatore o dal ricevitore AV. Per maggiori informazioni consultate il manuale di istruzioni fornito con l’amplificatore o il ricevitore AV.

Sincronizzare l’iPod con il PC Potete trasferire brani e video dalla libreria musicale di iTunes del vostro PC al vostro iPod con la sincronizzazione. (I trasferimenti dei video sono possibili sono con modelli di iPod che supportano il video.) 1. Con il cavo USB fornito, collegate la porta USB dell’ND-S1 ad una porta USB del vostro PC. 2. Premete il pulsante [SYNC/UNSYNC]. L’indicatore si illumina in rosso, iTunes si apre sul vostro PC e la sincronizzazione ha inizio. ND-S1

SYNC/UNSYNC Nota: • Nelle impostazioni di iTunes, se l’opzione “Sincronizza automaticamente quando questo iPod viene collegato” non è selezionata, iTunes non si aprirà automaticamente e dovrete avviare iTunes manualmente. Nota: Se volete annullare la sincronizzazione seguite la procedura seguente. Se non seguite i punti seguenti potreste perdere dati o provocare malfunzionamenti. 1. In iTunes, cliccate il pulsante Eject per espellere il vostro iPod. 2. Premete e tenete premuto il pulsante [SYNC/UNSYNC] per almeno 2 secondi. Dopo qualche secondo l’indicatore [SYNC/UNSYNC] lampeggia per indicare che la sincronizzazione è stata annullata.

■ Funzione di Ripristino di iTunes Premete il pulsante Riproduzione/Pausa [L] del telecomando o il pulsante [iPod] dell’ND-S1 per avviare la riproduzione. Sono supportati i seguenti sistemi operativi: Windows XP, Windows Vista. * iTunes è un marchio di fabbrica di Apple Inc., registrato negli Stati Uniti ed in altri paesi. * Windows e Windows Vista sono marchi registrati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.

Riprodurre musica sul PC mediante l’ND-S1 Collegando l’ND-S1 ad una porta USB del vostro PC potete riprodurre la musica memorizzata sul vostro PC attraverso il sistema audio Onkyo. 1. Con il cavo USB fornito, collegate la porta USB dell’ND-S1 ad una porta USB del vostro PC. 2. Premete il pulsante [PC] dell’ND-S1 o il pulsante [iPod/PC] del telecomando fornito per selezionare “PC”. L’indicatore [PC] si illumina in verde. Telecomando

3. Fate partire la riproduzione della musica sul vostro PC. Per regolare il volume di riproduzione usate il controllo di volume del vostro amplificatore o del ricevitore AV. Nota: • Se l’ND-S1 non viene riconosciuto come dispositivo audio USB anche dopo aver riavviato il vostro PC, nel Pannello di Controllo, aprite “Suoni e Periferiche Audio” e selezionate “USB Audio DAC” come dispositivo di default per la riproduzione del suono. Per maggiori informazioni, fate riferimento a “Risoluzione dei problemi audio” in Aiuto Windows.

Risoluzione dei problemi Nessun Suono o Video • Assicuratevi che l’iPod sia inserito correttamente. • Se non vedete il video, assicuratevi che il vostro iPod supporti l’uscita TV. • Assicuratevi che l’iPod sia in riproduzione. • Assicuratevi che il vostro amplificatore o il ricevitore AV sia acceso, sia selezionata come sorgente l’ingresso al quale avete collegato l’ND-S1 ed il controllo di volume non sia impostato al minimo. • Assicuratevi che tutte le spine siano inserite completamente. • Assicuratevi che l’ND-S1 sia collegato all’ingresso corretto dell’amplificatore o del ricevitore AV. Se non vedete video, controllate i collegamenti video. Non collegate l’ND-S1 a nessun connettore dell’amplificatore o del ricevitore AV che porti l’indicazione OUT. • Assicuratvi che l’alimentatore sia collegato correttamente all’ND-S1 ed ad una presa di corrente adatta. • Provate a reimpostare l’iPod. • Se rimuovete e poi ricollegate l’iPod, potrebbe temporaneamente non essere riconosciuto. In questo caso, premete e tenete premuto il pulsante [iPod] dell’ND-S1 per almeno 2 secondi per reimpostare l’ND-S1. Se l’unità continua a non essere riconosciuta, scollegate il cavo USB e l’adattatore CA quindi ricollegateli.

Il telecomando non funziona • Assicuratevi che l’iPod sia inserito correttamente nel connettore del dock. Se il vostro iPod si trova in una custodia, potrebbe non collegarsi correttamente, per cui togliete sempre la custodia prima di inserire il vostro iPod nell’ND-S1. • Il vostro iPod non può essere controllato mentre viene visualizzato il logo Apple. • Se il vostro telecomando disponde di un pulsante Remote Mode, assicuratevi che sia selezionata la modalità necessaria a controllare l’iPod. • Se usate il telecomando dell’amplificatore o del ricevitore AV, assicuratvi di puntarlo verso l’amplificatore o il ricevitore AV quando controllate l’iPod. • Un cavo di collegamento è richiesto per alcuni componenti, ma non per tutti. Se lo collegate per errore, il telecomando potrebbe non funzionare. Si veda la pagina 8 per maggiori informazioni. • Provate a reimpostare l’iPod.

Altro • Prima di usare uno degli altri componenti collegati al vostro amplificatore o al ricevitore AV, fermate la ripdroduzione del vostro iPod. Se non fermate la riproduzione, la funzione Cambio Diretto potrebbe selezionare per errore come sorgente di ingresso il vostro iPod nel passaggio tra una canzone ed un’altra. • A seconda delle impostazioni di illuminazione del vostro iPod, lo schermo potrebbe spegnersi durante l’uso. Se faticate a leggere lo schermo, cambiate le impostazioni di illuminazione dell’iPod. • Non utilizzate la funzione “Cover Flow” mentre riproducete musica sull’iPod, poiché la riproduzione dell’iPod potrebbe interrompersi o potreste udire del rumore.

Specifiche tecniche Alimentazione:

100~240V Alimentatore (5V/1A )

Consumo di corrente:

250mA Consumo in Standby:

Meno di 0,4W Dimensioni (L x A x P):

Uscita audio digitale ottica, uscita audio digitale coassiale, uscita video composito, porta USB, connettore

■ PC Requisiti di sistema • Windows XP (SP2 o successivo) o Windows Vista • Processore 1GHz o più veloce • Almeno 512MB di memoria • 200MB di spazio libero su hard disk per installare iTunes (ulteriore spazio libero è richiesto per memorizzare musica e video) • Scheda grafica compatibile DirectX 9.0 • Almeno 32MB di memoria video • Risoluzione dello schermo 1024 x 768 o superiore • Collegamento Internet Le caratteristiche tecniche e l’aspetto sono soggetti a modifiche senza preavviso
