Tipo di prodotto	Soffiatore/aspiratore di foglie
Marca	EINHELL
Modello	BG-PL 26-1
Tipo di motore	2 tempi, raffreddato ad aria
Cilindrata	25,4 cm³
Potenza massima	0,65 kW / 0,9 CV
Peso (serbatoio vuoto)	7,5 kg
Capacità del serbatoio	800 ml
Velocità massima dell'aria	210 km/h
Portata d'aria massima	650 m³/h
Volume del sacco raccoglitore	55 L
Livello di pressione acustica (LpA)	97 dB(A)
Livello di potenza acustica (LWA)	111 dB(A)
Vibrazioni (ahv)	21,27 m/s²
Accensione	Elettronica
Candela di accensione	RCJ6Y
Rapporto di miscela benzina/olio	40:1 (40 parti benzina per 1 parte olio 2 tempi)
Funzioni	Soffiatura, aspirazione, triturazione (pacciamatura)
Manutenzione	Pulizia filtro aria ogni 25 h, controllo candela a 10 h poi ogni 50 h
Sicurezza	Arresto di emergenza (contatto accensione), blocco acceleratore, protezioni
Garanzia	2 anni

Domande frequenti - BG-PL 26-1 EINHELL

Quale tipo di carburante utilizzare?

Utilizzare una miscela di benzina senza piombo e olio motore 2 tempi in rapporto 40:1 (40 parti benzina per 1 parte olio). Non utilizzare mai una miscela conservata per più di 90 giorni.

Come avviare il motore a freddo?

Posizionare l'interruttore su 'I', premere l'acceleratore, premere 10 volte la pompa del carburante, mettere lo starter su '-', quindi tirare la corda dell'avviatore. Una volta avviato, mettere lo starter su 'H' e lasciare scaldare per 10 secondi.

Come passare dalla modalità soffiatura a quella aspirazione?

Spingere la leva di aspirazione/soffiatura (10) verso destra per la modalità soffiatura, verso l'alto per la modalità aspirazione.

Come pulire il filtro dell'aria?

Rimuovere il coperchio del filtro, estrarre l'elemento filtrante, pulirlo battendo o con aria compressa. Non utilizzare mai solventi infiammabili. Rimontare in ordine inverso.

Come mantenere la candela di accensione?

Controllare la candela dopo 10 ore di servizio, poi ogni 50 ore. Pulirla con una spazzola a fili di rame. La distanza degli elettrodi deve essere di 0,6 mm. Serrare a 12-15 Nm.

Cosa fare se il motore non si avvia?

Verificare la procedura di avviamento, pulire la candela (sporca o bagnata), o rivolgersi al servizio post-vendita per la regolazione del carburatore.

Come conservare l'apparecchio per un lungo periodo?

Svuotare il serbatoio, far girare il motore fino allo spegnimento, rimuovere la candela, versare un cucchiaino di olio 2 tempi nel cilindro e tirare alcune volte l'avviatore. Conservare in un luogo fresco e asciutto, lontano da fertilizzanti.

Qual è il livello sonoro dell'apparecchio?

Il livello di pressione acustica è di 97 dB(A) e il livello di potenza acustica è di 111 dB(A). Indossare sempre una protezione per l'udito.

Come cambiare il sacco raccoglitore?

Sganciare il sacco dall'adattatore e dal tubo, svuotarlo, pulirlo con acqua calda e un detergente delicato se necessario, asciugarlo bene, quindi rimontare fissando la chiusura in velcro sull'adattatore e agganciando la clip sul tubo.

Qual è la durata della garanzia?

La garanzia è di 2 anni dalla data di acquisto. Copre difetti di fabbricazione e materiali. Conservare lo scontrino come prova d'acquisto.

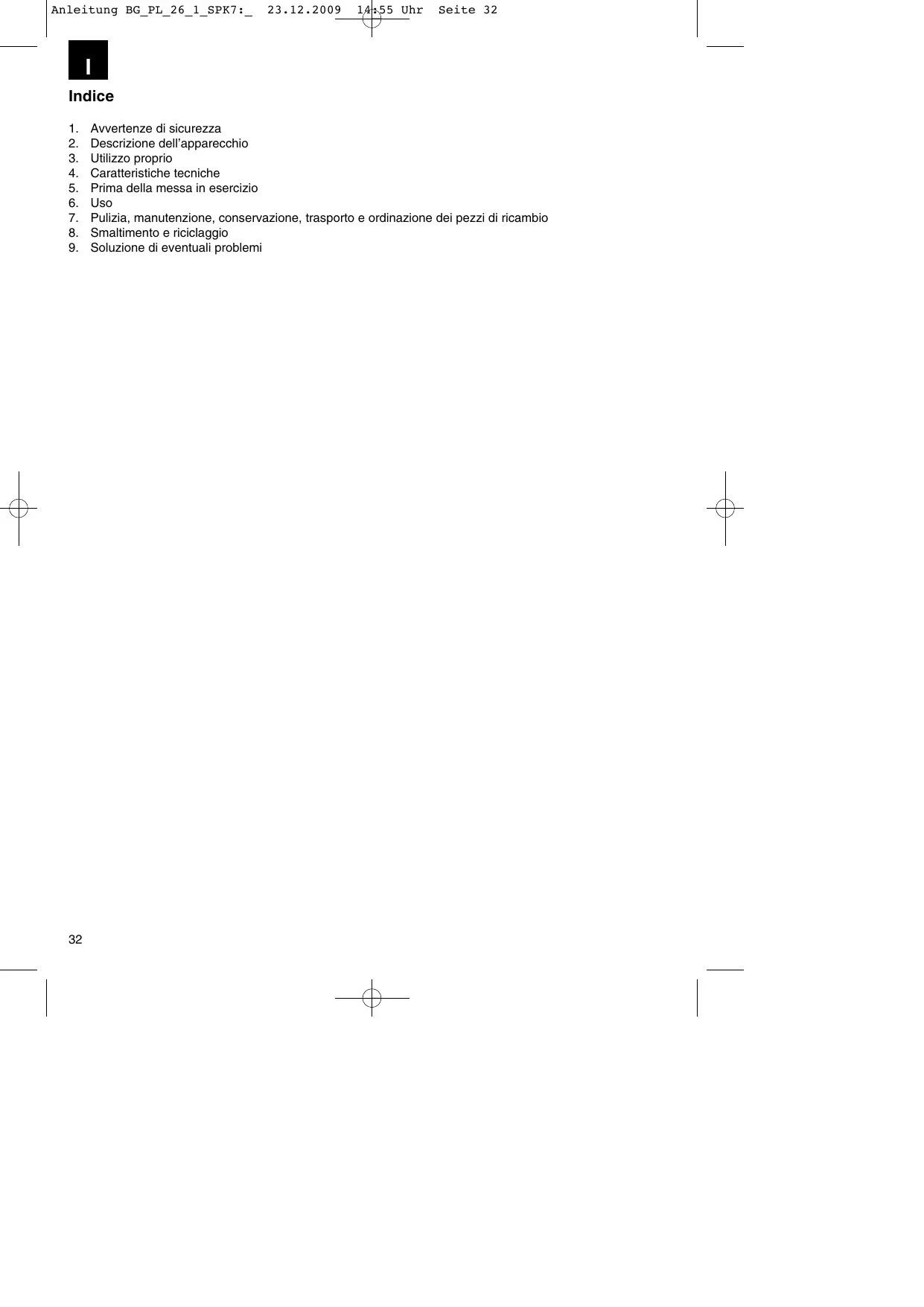

MANUALE UTENTE BG-PL 26-1 EINHELL

1. Avverenze di sicurezza
2. Descrizione dell'apparecchio
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Pulizia, manutenzione, conservazione, trasporto e ordinazione dei pezzi di ricambio
8. Smaltimento e riciclaggio
9. Soluzione di eventuali problemi

Attenzione!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso. Conservatele bene per avera a disposizione le informazioni in qualsiassi momento. Se date l'apparecchio ad altre persone consegnate loro queste istruzioni per l'uso insieme all'apparecchio! Non ci assumiamo una responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze di sicurezza

AVERTIMENO!

Leggete tutte le avventenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni sono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

1. Indossate indumenti di lavoro/ vestiti di sicurezza adatti, resistenti e aderenti che non ostacolino i movimenti (pantaloni lunghi o tuta), così come scarpe da lavoro, quanti di stoffa pesante, casco, dispositivo di protezione per il viso e occhiali protettivi per gli occhi e tappi antirumore o simili.
2. Rabboccate il carburante in un luogo sicuro. Aprite con cautela il tappo del serbatoio, casi che la sovrappressione esistente si possa ridurre lentamente per evitare che il carburante non fuuriesca improvisamente. Prima di avviare il motore, pulitelo da eventuali resti depositati di carburante o di olio. Azionate il motore ad almeno 3 metri di distanza dal luogo del rifornimento a causa dell'elevato pericolo di incendio.
3. Spegnete sempre il motore dell'apparecchio quando lo riponete e prima di eseguire lavori all'utensile.
4. Controllate che tutte le viti e le chiusure siano ben serrate. Utilizzate l'apparecchio solo in uno stato sicuro per l'esercizio. Non utilizzate mai l'utensile, se non regolato correttamente o completeness montato in modo sicuro.
5. Tenete le impugnature asciutte, pulite e prive di miscela di benzina.

6. Conservare l'utensile e gli accessori in luogo sicuro e al riparo da fiamme libere e da sorgenti di calore come radiatori a gas, ascugabiancheria, stufe a nafta o radiatori portatili, etc.

7. Tenete il motore pulito.

8. L'utilizzo, la regolazione e la manutenzione dell'utensile devono essere eseguiti solo da adulti e da personne sufficientemente esperte.
9. Personale di servizio con problemi alle vie respiratoriè e persone che lavorano in un ambiente molto polveroso devono sempre indossare una maschera antipolvere di alta qualità. Le maschere di carta antipolverere sono disponibili nei comuni nego di drogheria e di prodotti per la casa.
10. Lavorate con l'apparecchio solo in orari adeguati. Né la mattina presto, né la sera tardi quando gli altri potrebbero venire disturbati. Osservate le disposizioni di sicurezza locali relative al rumore.
11. Per eseguire il lavoro fate funzionare la macchina con il numero di giri del motore più basso possibile.
12. Prima di cominciare a lavorare liberate l'apparecchio dallo sporco con scopino e raschietto.
13. In caso di polvere inumidite un poco la superficie.
14. Utilizzate l'intera prolunga dell'ugello del ventilatore in modo che la corrente d'aria si crei direttamente al di sopra del terreno.
15. Fate attenzione a bambini, animali domestici,finestre aperte ecc. e soffiate via lo sporco in modo da non esporli a rischi.

DA EVITARE

ATTENZIONE: utilizzate solo il carburante consigliato in queste istruzioni per l'uso (vedi capitolo: carburanti e lubricanti). Non utilizzato mai carburanti, che non siano miscelati con olio speciale per motori a 2 tempi. Ciò più provocare un danno totale e la decidenza della garanzia.

1. Non fumate, quando rabboccate il carburante o quando utilizzate l'utensile.
2. Non utilizzate mai l'utensile perché il silenziatore è perché la calotta protettiva di scappamento correttamente installata.
3. Tenete lontano le mani o altre parte del corpo dallo scappamento e dal cavo di accensione.
4. L'apparecchio a motore produce gas di scarico tossici non appena il motore entra in funzione. Non lavorate mai in ambienti chiusi o non sufficientemente areati.
5. Non dirigete mai il getto in direzione di altre persone, animali, edifici, automobili o finestre, etc. L'apparecchio a motore più scagliare all'intorno a grande velocità piccoli oggetti.

1. Non utilizzate mai l'utensile除去 la protezione del soffiatore, per evitare un contatto con il ventilatore.
2. Non ponete il motore caldo vicino ad oggetti/materiali disponibile infiammabili.
3. Non utilizzate l'utensile troppo a lungo. Fate delle pause ad intervalli regolari.
4. Non utilizzato mai l'apparecchio除去 l'influsso di alcohol o droghe.

ATTENZIONE: qualsiasi modifica, rimozione o aggiunta al prodotto possono ridurre la protezione personale e fanno decadere la garanzia del fornitore.

1. Non utilizzate mai l'utensile nelle vicinanze di liquidi o gas disponibile infiammabili, né in ambienti chiusi né all'esterno. Ne potrebbero conseguire esplosioni e/o incendi.
2. Non indossate vestiti, sciarpe, cravatte, gioielli che potrebbero entrare nell'apertura della presa d'aria. Legate e assicurate i capelli (es. foulard, berretto, casco etc.).
3. Non riempite mai il serbatoio a motore caldo o in funzione.
4. Non permettete mai ai bambini di usare l'apparecchio.

Spiegazione delle targhette di avventenze sull'apparecchio (vedi Fig. 9)

1 Leggete le istruzioni per l'uso prima di utilizzato l'apparecchio
2 Indossate gli occhiali protettivi per proteggere gli occhi e le cuffie per la protezione contro il rumore

3 Aventimento! Pericolo!
4 Tenete lontane le autre personne
5 Aventimento! Superficie molto calda
6 Pompa del carburante
7 Non lavorate mai nelle persone, in particolare bambini o animali, si trovano nella zona di pericolo
8 Non fate mai funzionare il soffiatore alla il tubo di soffiaggio
9 Livello di potenza acustica secondo la direttiva 2000/14/CE.
10 Il motore continua a girareancheafterlo spegnimento dell'apparecchio.

2. Descrizione dell'apparecchio (Fig. 1)

1. Impugnatura anteriore
2. Interruttore di accensione
3. Sicura
4. Leva dell'acceleratore
5. Connettore della candela
6. Impugnatura posteriore
7. Involucro del filtro dell'aria
8. Impugnatura dello starter
9. Tappo del serbatoio
10. Leva di aspirazione/soffiaggio
11. Sacchetto di raccolta
12. Pompa del carburante (arricchitore)
13. Valvola di chiusura dell'aria (Choke)
14. Tubo di sofiaggio/aspirazione
15. Carcassa del sofiatore
16. Accessorio per l'aspirazione
17. Tracolla
18. Chiave della candelà di accensione
19. Vite di sicurezza per tubo di soffiaggio/aspirazione
20. Olio per 2 tempi
21. Recipiente di miscela benzina/olio

3. Utilizzo proprio

L'aspiratore/soffiatore per foglie è omologato sostanto per fogliame e rifiuti di giardino come erba e rametti. Un uso diverso non è consentito.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operaore, e non il costruttore, è responsablei dei danni e delle lesions di uomini tipo che ne risultino.

4. Caratteristiche tecniche

Tipodi motore motore a 2 tempi, raffreddato ad aria
Potenza motore (max.)	0,65 kW/0,9 CV
Cilindrata	25,4 ccm
Numero di giri del motore max.	8000 min-1
Accensione:	elettronica
Peso (serbatoio vuoto)	7,5 kg
Volume serbatoio	800 ml
Candela di accensione	RCJ6Y
Max. velocità d'aria	210 km/h
Max. portata in volume	650 m3/h
Rapporto triturazione	10:1
Volume del sacco di raccolta	55 l
Vibrazione ahw:	21,27 m/s2
Livello di pressione acustica LpA	97 dB (A)
Livello di potenza acustica LwA	111 dB (A)

5. Prima della messa in esercizio

5.1 Montaggio

Montaggio del tubo di soffiaggio (Fig. 1a)
Inserite il tubo di soffiaggio (14) nella carcassa del soffiatore e fissatelo con la vite di sicurezza (19).
Avvitate bene le viti (19).

Montaggio dell'accessorio per l'aspirazione (Fig. 1b)

Con l'esercizio di aspirazione è possibile montare l'accessorio corrispondente (16). A quello scopo insereire l'accessorio (16) nel tubo di soffiaggio (14).

Montaggio della tracolla (Fig. 2)

Infilate i ganci della tracolla negli anelli dell'impugnatura appositamente previsti.

Montaggio del sacco di raccolta (3a - 3c)

Inserite il sacco di raccolta (11) nell'apposto adattatore e fissatelo adesso portando il fissaggio a velcro (A) sulla sporenza dell'adattatore stesso (B). Agganciate il sacco di raccolta al gancio (C) sul tubo di soffiaggio/aspirazione.

5.2. Carburante eolio

Carburanti consigliati

Utilizzate solo una miscela di benzina normale segenza piombo e olio speciale per motori a 2 tempi. Preparare la miscela di carburante in base alla tabella corrispondente.

Attenzione: non impiegate una miscela di carburante che sia stata conservata per più di 90 giorni.

Attenzione: non impiegate olio per motore a 2 tempi con un rapporto consigliato di miscela 100:1. Se una lubrificazione insufficiente causa un danno al motore decade la garanzia del produttore.

Attenzione: per il trasporto e la conservazione del carburante utilizzate solo i recipienti previsti e consentiti.

Versate rispettovamente la giusta quantità di benzina e di olio per motore a 2 tempi nel recipiente per la miscela fornito (vedi Scala riportata). Agitate quando bene il recipiente.

5.3 Tabella miscela carburante:

Procedimento di miscelazione: 40 parti benzina su 1 parte olio

Benzina	Olio
1 Litri	25 ml
5 Litri	125 ml

6. Uso

Rispettate le disposizioni di legge sulla protezione dal rumore che possono variate a seconda del luogo di impiego.

6.1 Avviamento a freddo (4a-4c)

Riempite il serbatoio con un'adeguata miscela di benzina/olio. Si vedaanche Carburante eolio.

1. Appoggiate l'apparecchio a terra in modo che sia stabile e sicuro.
2. Portate l'interruttre ON/OFF (2) su,1(Fig. 4a)
3. Premete la leva dell'acceleratore (4) sino a quando non scatti (Fig. 4a)
4. Premete 10 volte la pompa del carburante (12) (Fig. 4b).
5. Regolate la levetta dell'aria (13) su, "
6. Tenete saldamente l'impugnatura dell'apparecchio.
7. Estraete un po' la fune di avviamento, sino a quando percepite una resistenza - è necessario tirare in modo uniforme e velocze per avviare il motore. Quando il motore è in moto posizionate

la levetta dell'aria su , ♦.

1. Lasciate riscaldare il motore per ca. 10 secondi.
2. Premete il blocco della leva dell'acceleratore. La leva dell'acceleratore ritorna alla posizione in folle.

NOTA: se dopo ripetuti tentativi il motore non si avvia, agite come descririto nel capitolo "Solutazione di eventuali problemi" del presente manuale.

NOTA: tirate la fune di avviamento sempre con un movimento diritto. Se il movimento è obliquo, la fune sfrega contro l'occhiello. Questo sfregamento provoca un'usura del filo e, di consegenza, un magiore rischio di rottura. Tenete sempre saldamente l'impugnatura dello starter quando la fune si riavvolge. Fate attenzione che la fune non si riavvolga di colpo quando viene estratta. Ciò potrebbe causare un intoppo/un'usura elevata della fune e/o un danno alla scatola dello starter.

6.2 AVVIAMENTO A CALDO (motore spento per non più di 15-20 minuti)

1. Tirate la fune di avviamento. Il motore dovrebbe avviarsi con UNO o DUE strappi. Se il motore non si avvia dopo 6 strappi, ripetete i passi da 2 a 6 del capitolo: "Avviamo a freddo".
2. Se il motore non si avvia o si avvia e si ferma di nuovo dopo diversi strappi, seguite le istruzioni del capitolo: "Avviamo a freddo".

6.3 DISINSERIMENTO DEL MOTORE

Arresto d'emergenza. Se si rende necessario fermare immediatamente l'apparecchio soffiente (emergenza!), mettete l'interruttore di accensione su 0.

Disinserimento normale. Per spagnere il motore premete il blocco della leva del gas, che fa tornare la leva del gas nella posizione normale, e lasciate funzionare il motore a vuoto. Infine posizionate l'interruttore di accensione su Stop fino a che il motore non si fermi.

6.4 Commutazione tra esercizio di aspirazione e di sofiaggio (Fig. 1 /Pos. 10)

Con quello apparecchio è possibile soffiare e aspirare.

Per azionare l'esercizio di soffiaggio spingete a destra la leva di aspirazione/soffiaggio (10).
Per azionare l'esercizio di aspirazione spingete.
verso alto la leva di aspirazione/soffiaggio (10).

6.5 ESERCIZIO DI SOFFIAGGIO (FIG. 5)

Il vostro apparecchio soffiante per foglie è adatto a liberare terrazze, vialetti, prati, cespugli e molto superfici lavoramente accessibili in cui si più accumulare lo sporco.

Prima di utilizzare l'apparecchio, leggete ancorta una volta per vostra stessa sicurezza tutte le avventenze di sicurezza e le istruzioni per l'uso del presente manuale.

Non usate l'utensile quando ci sono altri persone o animali nelle immediate vicinanze. Mantenete una distanza minima di 10 m da altre personne o animali. Se lavorate in zone con molta polvere consigliamo di indossare una maschera antipolvere / maschera di protezione delle vie respiratoriè. Per comandare meglio la direzione di soffiaggio, mantenetete sempre una distanza sufficiente dal materiale da soffiare. Non dirigete mai il getto verso persone vicine. Controllate la velocità del getto d'aria usinga la leva del gas tra la posizione di folle e quella da massimo regime. Provate diverse posizioni della leva del gas per trovare la velocità del getto d'aria ottimale per l'utilizzo previsto.

ATTENZIONE: come protezione contro oggetti sollevati o scagliati intorno, quando utilizzate l'apparecchio indossate sempre degli occhiali protettivi omologati o un dispositivo di protezione per il viso.

ATTENZIONE: tenete l'apparecchio sempre in modo che i gas di scarico caldi non entrino in contatto con i vosri vestiti danneggiandoli o non vengano inalati dall'utilizzatore.

6.6 ESERCIZIO DI ASPIRAZIONE

ATTENZIONE: in esercizio di aspirazione

l'apparecchio deve essere usato solo con il sacco di raccolta montato correttamente, per proteggere l'utilizzatore o persone vicine da oggetti sollevati o scagliati intorno. Accertatevi che prima dell'utilizzo la chiusura del sacco di raccolta sua chiusa.

Non aspirate materiali caldi o che bruciano (per es. cnere calda, sigarette accese) da grill o caminetti.

Aspettate sempre che tali materiali si siano raffreddati sufficientemente. Non usate mai l'apparecchio vicino a fiamme vivie.

Non provate mai ad aspirare pietre grandi, schegge di vetro, bottiglie, lattine di metallo o simili.

ATTENZIONE: l'apparecchio è concepito per aspirare foglie, carta, cartone, piccoli rami, erbaceous, pezzi di corteccia, erba tagliata, ecc. Utilizzate l'apparecchio solo per lo scopo previsto e non per altri usi.

Ne potrebbero conseguire danni al ventilatore e all'apparecchio, così come un pericolo di lezione per l'utilizzatore.

Se il tubo di aspirazione si trovava alla stessa altezza dell'apparecchio di soffiaggio (orizzontale), pietre od oggetti grande possono venire aspirati nell'apparecchio, provocando un danno al ventilatore.

Perutilizzare l'apparecchio di aspirazione di foglie

1. Seguite esattamente le istruzioni per l'avvio come descripto nel manuale.
2. Fate funzionare il motore a vuoto. Sistemate la tracolla in modo che esta appoggi sulla spalla sinistra.

ATTENZIONE: assicuratevi che la tracolla da spalla non copra, blocchi o entri in contatto con lo scappamento durante l'impiego. Lo scappamente produce calore e più bruciare, fondere o danneggiare la tracolla.

1. Con la mano destra tenete l'apparecchio sull'impugnatura superiore e con la mano sinistra sull'impugnatura anteriore (Fig. 6).
2. Per aspirare, fate oscillare l'apparecchio da un lato all'alto.

ATTENZIONE: per evitare che il tubo di aspirazione si ostruisca, l'apparecchio deve essere avvincato lentamente e con cautela a grossi mucchi di materiale da aspirare.

TUBO DI ASPIRAZIONE OSTRUITO Per eliminare l'osluzione

Disinserite il motore. Premete di colpo il sacco di raccolta perché è ancora gonfiato per spingere il materiale ostruito fuori dal tubo di aspirazione. Un tale getto d'aria invertito è solitamente sufficiente per liberare oggetti bloccati. Se gli oggetti non dovessero uscire premendo in quello modo il sacco di raccolta, procedete così:

• togliete e controllate il tubo di aspirazione;
• pulite attendamente l'ugello di aspirazione;
• inserte nuovamente il tubo di aspirazione.

7. Pulizia, manutenzione, conservazione,trasporto e ordinazione dei pezzi di ricambio

Disinserite sempre l'apparecchio prima di qualsiasi lavoro di manutenzione e sfilate il connettore della candela.

7.1 Pulizia

• Tenete il più possibile i disponiti di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione Bassa.
• Consiglio di pulire l'apparecchio subito durante averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questti ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'accua nell'interno dell'apparecchio.

PULIZIA DEL SACCO DI RACCOLTA

Un sacco di raccolta sporco blocca l'apporto di aria e riduceosi la potenza di aspirazione.

Per pulire il sacco di raccolta

1. Rimuovete il sacco di raccolta dall'apparecchio.

2. Aprite la chiusura e togliete il contentuto.

3. Rovesciate il lato interno del sacco verso l'esterno e scuotetelo con forza.
4. Il sacco deve essere svuotato regolarmente. Ora girate il lato interno del sacco verso l'interno, chiudetelo e fissatelo di nuovo all'apparecchio.

NOTA: se il sacco di raccolta è molto sporco, pulitelo manually con acqua tiepida e un detergente dolce. Sciacquate accuratamente. Prima di uso, fate asciugare bene il sacco di raccolta.

7.2 Manutenzione

Manutenzione del filtro dell'aria (Fig. 7a - 7b)

I filtri dell'aria sporchi riducono la potenza del motore a causa di un apporto insufficiente di aria verso il carburatore.

Un controlo regolare è quindi indispensableale. Il filtrò dell'aria dovrebbe essere controllato agli 25 ore di esercizio e, se necessario, pulito. In caso di aria molto polverosa il filtrò dell'aria deve essere controllato più spesso.

1. Togliete il coperchio del filtro dell'aria (Fig. 7a)
2. Togliete I'elemento filtrante (Fig. 7b)
3. Pulite l'elemento filtrante dando dei leggeri colpi o soffiando.
4. L'assemblaggio avviene nell'ordine inverso.

Attenzione: non pulite mai ilhetto dell'aria con benzina o solventi infiammabili.

Manutenzione della candela (Fig. 8a - 8b)

Tratto di scintilla della candela = (0,6mm) .Avvitate la. candela con 12 -15 Nm.

Controllate per la prima volta dopo 10 ore di esercizio che la candela di accensione non sia sporca e pulitela eventualmente con una spazzola a setole di rame. Successivement provvedete alla manutenzione della candela agli 50 ore di esercizio.

1. Sfilate il connettore della candela di accensione con un movimento rotatorio (Fig. 8a).
2. Togliete la candela di accensione (Fig. 8b) facendo uso dell'apposita chiave in dotazione.
3. L'assemblaggio avviene nell'ordine inverso

7.3 Conservazione

Attenzione: un erro durante l'esecuzione di queste operazioni cui provocare la formazione di depositi sulla parete interna del carburatore, con seguente avviamento difficultoso o danni permanenti all'apparecchio.

1. Eseguite tutti i lavori generali di manutenzione inclusi nella sezione Manutenzione delle istruzioni per l'uso.
2. Togliete il carburante dal serbatoio (a tal fine utilizzate una pompa per benzina di plastica comunamente reperibile in commercio presso un centro fai-da-te).
3. Dopo aver molto il carburante, avviare l'apparecchio.
4. Fate girare al minimo l'utensile fino a quando si ferma. Questa operazione pulisce il carburatore dal carburante residuo.
5. Fate raffreddare l'apparecchio (ca. 5 minuti).
6. Togliete la candela di accensione
7. Versate nella camera di combustione un cucchiaino di olio per motori a 2 tempi. Tirate con cautela la fune di avviamo un paio di volte per umettare i componenti interni con l'olio. Inserite di nuovo la candela di accensione.
8. Pulite l'involucro esterno dell'apparecchio.
9. Conservate l'utensile in un luogo freddo e asciutto, distante da fonti di accensione e sostanze combustibili. Concimi o altri prodotti chimici per il giardinaggio contengono spesso sostanze che accelerano la corrosione dei metalli. Non conservate l'utensile su o vicino a concimi o altri prodotti chimici.

7.4 Rimessa in esercizio

1. Togliete la candela di accensione.
2. Tirate più volte la fune di avviamento per pulire la camera di combustione da residui di olio.
3. Pulite i contatti della candela di accensione o mettetene una nuova.

4. Riempite il serbatoio. Si veda il punto "Carburante e olio".

5. Eseguite le operazioni 1-7 descripte al punto "Avvio a motore freddo".

7.5 Trasporto

Se desiderate trasportare l'apparecchio, vuotate il serbatoio della benzina come descripto nel capitolo Conservazione. Pulite regolarmente l'apparecchio con una spazzola o con uno scopino per togliere lo sporco più grossolano. Smontate il manico di guida come descripto al punto 5.1.

7.6 Ordinazione dei pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessarioindicarequanto segue:

• tipo di apparecchio
• numero di articolo dell'apparecchio
• numero di identificazione dell'apparecchio
• numero del pezzo di ricambio richiesto

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciciclaggio

L'apparecchio si trovina in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e cui è perciò essere utilizzato di nuovo o riciclato.

L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negotio specializzato o all'amministrazione comunale!

1. Soluzione di eventuali problemi

Anomalia	Possibile causa	Eliminazione delle anomalie
L'apparecchio non si accende.	Procedura di avvio errata.	Seguite le istruzioni di avvio
	Candela di accensione arrugginita o umida	Pulite la candela e sostituitela con una nuova
	Regolazione errata del carburatore	Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH.
L'apparecchio si avvia ma non raggiunge il rendimento massimo.	Regolazione errata della levetta dell'aria	Regolate la levetta dell'aria su “♦”.
	Filtro dell'aria sporco	Pulite il filtrlo dell'aria
	Regolazione errata del carburatore	Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH
Il motore non funziona regolarmente	Distanza errate degli elettrodi della candela di accensione	Pulite la candela o regolate la distanza degli elettrodi o sostituite la candela con una nuova
	Regolazione errata del carburatore	Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH
Il motore produce troppo fumo	Miscela errata del carburante	Utilizzate la miscela corretta di carburante (vedi la tabella di miscela del carburante)
	Regolazione errata del carburatore	Rivolgetevi ad un servizio di assistenza clienti autorizzato o spedite l'apparecchio alla ISC-GmbH

Inhoudsopgave

La ristampa o l'ulteriori reproduction,anche parziale, della documentazione o dei documents d'accompagnamento dei prodotti e consentita solo con l'especialita autorizzazione da parte della ISC GmbH.

NL

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutvia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del servizio assistenza molto significato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impiogo professionale, artigianale o industriiale. Un contratto di garanzia noniene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono esclude inoltre le prestazioni di risarcimento per danni dovuti al trasporto o dati causati dalla mancata osservanza delle istruzioni per il montaggio o per installation non corretta, dalla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso impropero o illecito (come per es. sovraccarico dell'apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiogo della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiogo. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia

Il diritti di garanzia decadono quando sono già effettuati interventi sull'apparecchio.

1. Il periodo di garanzia è 2 anni e inizia alla data d'acquiretivo dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia après la scadenza del relative periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sul posto.
2. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo molto significato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perché lo scontrino di cassa come provale! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anc che riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

GARANTIEBEWIJS

Geachte klant,

e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e ee

---

:nnn / N-6eaeene

e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e

(1) b 管的结果是:

3
40 Z1d
::/n/
:ewEN

0000- 6050219080

EH 05/2009 (01)
