MANUALE UTENTE BG-PM 51 M-SE EINHELL

&_ Istruzioni per il montaggio e l’uso Tosaerba a benzina

@ Prima della messa in esercizio leggete e osservate le istruzioni per l'uso e le avvertenze di sicurezza:

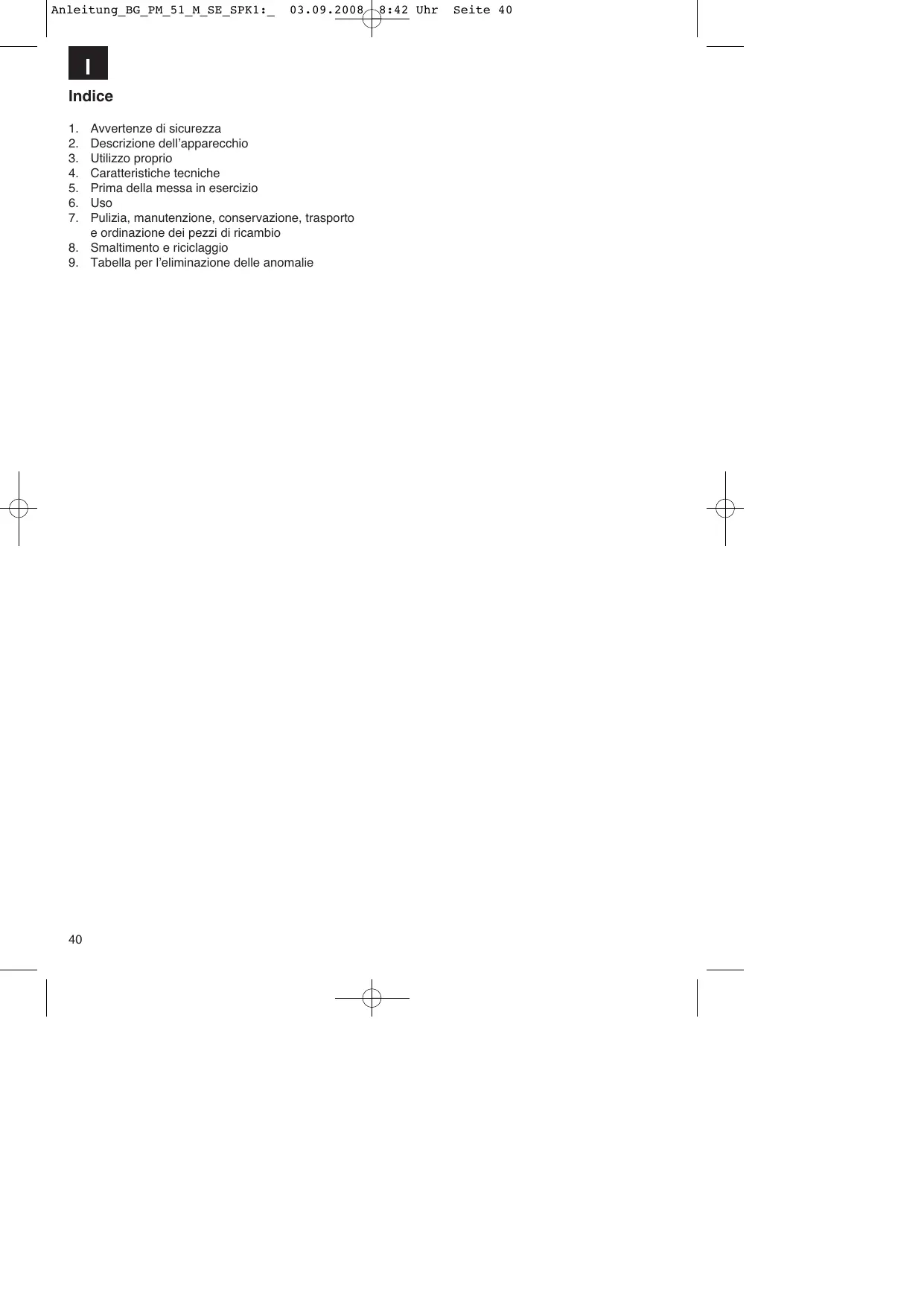

1. Awertenze di sicurezza 2. Descrizione dell'apparecchio

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Pulizia, manutenzione, conservazione, trasporto € ordinazione dei pezzi di ricambio

Smaltimento e riciclaggio

Tabella per l'eliminazione delle anomalie

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'usolle avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'usolle avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle awvertenze di sicurezza.

1. Avvertenze di sicurezza per tosaerba condotto a mano

1. Leggete attentamente le istruzioni per l'uso. Informatevi bene sulle impostazioni e sull'uso appropriato dell'apparecchio.

2. Non permettete mai di usare il tosaerba a bambini o ad altre persone che non conoscono le istruzioni per l'uso. L'età minima dell’utilizzatore pu essere definita da norme locali

8. Non tagliate mai l'erba se nelle vicinanze ci sono delle persone, in particolare bambini, o animali. Tenete presente che l'utilizzatore à responsabile degli incidenti con altre persone o con cose di loro proprietà.

4. Se date l'apparecchio ad altre persone consegnate loro queste istruzioni per l'uso insieme all'apparecchio.

Operazioni preliminari 1. Mentre si taglia l'erba si devono portare sempre scarpe chiuse e pesanti e pantaloni lunghi. Non tagliate l'erba a piedi scalzi o con sandali leggeri. 2. Controllate il terreno sul quale viene impiegato l'attrezzo e togliete tutti gli oggetti che possono rimanere impigliati o venir scaraventati via. 3. Avvertimento: la benzina à altamente infiammabile: - conservate la benzina solo negli appositi contenitori - riempite il serbatoio solo all'aperto e non fumate durante questa operazione - la benzina va riempita prima di accendere il motore. Non aprite il tappo del serbatoio, né mettete benzina quando il motore à acceso o il tosaerba à caldo. - se la benzina trabocca non provare assolutamente ad accendere il motore; procedere invece ad allontanare l'attrezzo dalla

superficie sporca di benzina. Evitate qualsiasi tentativo di accendere il motore fin a che i vapori della benzina non si siano dileguati - per motivi di sicurezza in caso di danneggiamento à necessario sostituire il tappo della benzina o di altri serbatoi. Sostituite i silenziatori danneggiati Prima di ogni utilizzo bisogna sempre eseguire un controllo visivo per accertarsi che le lame, i bulloni di bloccaggio e tutta l'unità di taglio non siano consumati o danneggiati. Per evitare uno sbilanciamento la lama e i bulloni di bloccaggio consumati o danneggiati vanno sostituiti solo in set. Per gli apparecchi con più lame tenete presente che girando una lama possono iniziare a girare anche le altre lame.

Non lasciate il motore a combustione acceso in luoghi chiusi: si potrebbero formare pericolose concentrazioni di anidride carbonica.

Tagliate l'erba solo alla luce del giomo o con una buona illuminazione artificiale. Se possibile evitate l'uso dell'apparecchio sull'erba bagnata. Sui pendii assicuratevi sempre di essere in posizione sicura.

Muovete l'apparecchio solo a passo d'uomo.

Nel caso di utensili su ruote: Su un pendio tagliate l'erba in senso trasversale rispetto al pendio stesso, non verso l'alto e verso il basso Prestate particolare attenzione quando cambiate direzione su un pendio.

Non tagliate l'erba su pendii molto ripidi

Siate particolarmente attenti quando girate il tosaerba o lo tirate verso di voi.

Arrestate la lama quando dovete inclinare il tosaerba su superfici diverse dal tappeto erboso € quando questo deve essere portato da e verso la superficie da tosare.

Non utilizzate mai il tosaerba se i dispositivi o le griglie di protezione sono danneggiati o senza tali dispositivi, per esempio deflettori in lamiera elo dispositivi per raccogliere l'erba.

. Non modificate l'impostazione standard del

motore o non fatelo andare fuori giri. Allentate il freno del motore prima di avviare il motore.

. Avviate il motore con prudenza secondo le

istruzioni del costruttore. Mantenete sempre una distanza sufficiente tra i piedi e la lama.

Quando si accende il motore non bisogna inclinare il tosaerba, a meno che esso non debba venire sollevato durante l'operazione. In tal caso inclinatelo solamente per lo stretto necessario, e sollevatelo solo dalla parte opposta

15. Non avviate il motore se vi trovate davanti al canale di scarico.

16. Non mettete mai le mani o i piedi vicino o sotto le parti rotanti. Tenetevi sempre a distanza dall'apertura di scarico.

17. Non sollevate o trasportate mai un tosaerba con il motore acceso.

18. Spegnete il motore e staccate il connettore della candela:

- prima di allentare il bloccaggio o di eliminare le ostruzioni nel canale di scarico

- prima di controllare o pulire il tosaerba, prima di effettuarvi lavori di manutenzione o di altro tipo

- nel caso si sia incontrato un corpo estraneo. Controllate che non ci siano danni sul tosaerba ed effettuate le riparazioni necessarie prima di azionarlo di nuovo e riprendere a lavorare. Nel caso in cui il tosaerba incominci a vibrare forte ed in maniera insolita à necessario procedere ad un controllo immediato.

19. Spegnete il motore:

- se vi allontanate dal tosaerba - prima di mettere benzina.

20. Quando spegnete il motore, mettete l'acceleratore sulla posizione OFF. Chiudete il rubinetto della benzina.

. L'uso dell'apparecchio a velocità eccessiva pud aumentare il pericolo di infortuni.

22. Siate prudenti durante le operazioni di regolazione, badate che le dita non rimangano incastrate tra gli utensili da taglio mobil e i component fissi dell'apparecchio.

Manutenzione e magazzinaggio

1. Controllate che tutti i dadi, i bulloni e le viti siano ben serrati e che l'apparecchio sia sempre in uno stato tale da permetterne il funzionamento sicuro.

2. Non tenete mai l'utensile con benzina nel serbatoio all'interno di un edificio dove i vapori della benzina potrebbero venire a contatto con fiamme libere o scintille.

8. Lasciate raffreddare il motore prima di riporre il tosaerba in un luogo chiuso

4. Per evitare incendi, tenete sempre il motore, lo scappamento e l'area intomno al serbatoio del carburante libera da erba, foglie o grasso fuoriuscito (olio).

5. Controllate regolarmente che il dispositivo di raccolta non presenti segni di usura o di perdita della funzionalità.

6. Per motivi di sicurezza à necessario sostituire i pezzi consumati 0 danneggiati.

7. In caso fosse necessario svuotare il serbatoio, l'operazione va compiuta all'aria aperta con una

Anleitung BG _PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 42 Ne

pompa di aspirazione della benzina (disponibile nei centri del fai-da-te).

À AWERTIMENTO! Leggete tutte le avvertenze di sicurezza e le

Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Spiegazione dei simboli sull'apparecchio:

1) Leggete le istruzioni per l'uso.

2) Attenzione! Pericolo a causa di parti scagliate allingiro. Tenete la distanza di sicurezza

3) Fate attenzione alle lame affilate - Prima di eseguire lavori di manutenzione sfilate il connettore della candela:

4) Prima della messa in esercizio riempite di olio e carburante

5) Attenzione! Portate le cuffie antirumore e gli occhiali protettivi

6) Leva di avvio/ arresto motore {= motore acceso; 0 = motore spento)

7) Leva di guida (leva della frizione)

one dell’apparecchio (Fig.

1. Leva di awvio/arresto motore - freno motore 2. Impugnatura superiore

3. Levetta dell'aria

5. Impugnatura inferiore

7. Sacchetto di raccolta

8. Portello di scarico

9. Regolazione dell'altezza di taglio

10. Tappo di riempimento del serbatoio

11. Bocchettone di riempimento per l'olio 12. Tappo a vite di scarico olio

13. 2 fascette serracavi

14. Chiave della candela di accensione

15. 2 viti a testa quadra per impugnatura inferiore 16. 2 viti per impugnatura superiore

17. Coperchio scarico laterale

18. 4 dadi a stella per impugnatura

19. Leva di guida (leva della frizione)

20. Ruota di azionamento (sinistra e destra) 21. Adattatore scarico laterale

22. Accessorio per pacciamatura

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 43 Ne

Il tosaerba a benzina à adatto all'uso privato nei giardini di piccole dimensioni.

Sono considerati tosaerba per l'uso privato in giardini di piccole dimensioni quegli apparecchi che di regola non sono usati per oltre 50 ore l'anno e che sono utilizzati principalmente per la cura di superici erbose, ma non in giardini e parchi pubblici, in impianti sportivi e in attività agricole o forestali.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale 0 industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industrial, o in attività equivalenti.

Il rispetto delle istruzioni per l'uso fornite dal produttore à una condizione per l'uso corretto del tosaerba. Le istruzioni per l'uso contengono anche condizioni per l'esercizio, la manutenzione e la riparazione.

Attenzionel Vistii rischi per l'utilizzatore, il tosaerba non deve venire usato per i seguenti lavori: per regolare cespugli, siepi ed arbusti, per tagliare piante rampicanti o superici erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuzzare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non deve inoltre venire usato come motozappa e per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle tape.

Per motivi di sicurezza il tosaerba non deve venire

usato come gruppo motore per altri utensil o set di utensili di qualsiasi tipo.

4. Caratteristiche tecniche

Tipo del motore: motore a un cilindro a quattro tempi 163 ccm

Potenza del motore: 44kW/6PS Numero di giri: 2900 + 100 min* Carburante: benzina normale senza piombo Volume serbatoio: ca. 2,21 Olio del motore: ca. 0,6 1/ 10W30 Candela di accensione: LG F6TC Distanza degli elettrodi: 0,5 -0,6 mm

Regolazione dell'altezza di taglio centrale (30-75 mm)

Larghezza di taglio: 510 mm Livello di pressione acustica L, 78 dB(A) Livello di potenza acustica Liya: 98 dB(A) Vibrazioni as: 5,8 m/s’ Peso: 45 kg

5. Prima della messa in esercizio

5.1 Assemblaggio dei componenti.

Alcune parti sono smontate quando vengono fornite.

L'assemblaggio à facile quando si osservano le

Attenzionel! Per l'assemblaggio e per lavori di

manutenzione avete bisogno anche dei seguenti

utensili non compresi negli elementi forniti:

e_ una bacinella di raccolta dell'olio piatta (per il cambio dell'olio)

e un misurino da 1 litro (resistente all'olio / alla benzina)

una tanica di benzina (5 litri sono sufficienti per ca. 6 ore d'esercizio)

e_ un imbuto (adatto per il bocchettone di riempimento del serbatoio)

© dei panni (per togliere i resti di olio/benzina: smaltimento alla stazione di servizio)

© una pompa di aspirazione benzina (in plastica, disponibile nei centri del fai-da-te)

© _un oliatore con pompa a mano (disponibile nei centri del fai-da-te)

© 1! di olio per motori 10W30

1. Togliete il tosaerba e gli elementi annessi dalla confezione e controllate che ci siano tutti i pezzi (Fig. 2)

2. Serrate l'impugnatura inferiore con una vite a testa quadra (Fig. 3a/Pos. 15) e una vite a stella (Fig. 3a/Pos. 18) su entrambi i lati. Scegliete uno dei tre fori per il fissaggio a seconda del'altezza dell'impugnatura desiderata. Attenzione! Impostare la stessa altezza su entrambi i latil Fate attenzione che i cavi flessibili che vengono fissati più tardi non disturbino.

8. Serrate l'impugnatura superiore all'impugnatura inferiore con una vite a testa quadra (Fig. 8b/Pos. 16) e una vite a stella (Fig. 8b/Pos. 18) su entrambii lati.

4. Appendete l'impugnatura della fune di avvio (Fig 8c/Pos. 4) al gancio apposito (Fig. 3c/Pos. 24) come illustrato in Fig. 3c.

5. Fissate le funi di awvio allimpugnatura con i serracavi forniti (Fig. 3d/Pos. 13)

6. Sollevate il portello di scarico con una mano (Fig. AIPos. 8) e aggangiate il sacco di raccolta erba (Fig. 4/Pos. 7) come illustrato in Fig. 4.

5.2 Impostazione dell’altezza di taglio

Attenzionel! La regolazione dell'altezza di taglio deve venire eseguita solamente a motore spento e con connettore della candela staccato.

e Prima di iniziare a tagliare l'erba, verificate che le lame siano affilate e che i loro dispositivi di fissaggio non siano danneggiati. Sostituite eventualmente le lame consumate e/o danneggiate in set completo per evitare degli squilibri. Durante questa verifica spegnete il motore ed togliete il connettore della candela.

e La regolazione dell'altezza di taglio avviene in modo centrale cola relativa leva (Fig. 8/Pos. 9). Si possono impostare 5 diverse altezze di taglio.

e Tirate la leva di regolazione verso l'esterno e impostate l'altezza di taglio desiderata. La leva scatta nella posizione desiderata.

I! motore viene fornito senza olio. Prima della messa in esercizio si devono mettere assolutamente 0,6 | di olio. À questo scopo usate normale olio multigrade (10W30). Il livello

dell’olio nel motore deve venire controllato ogni volta prima di tagliare l’erba. (vedi controllo del livello dell’olio).

Per evitare un awvio involontario del tosaerba, questo & dotato di un freno motore (Fig. 5a/Pos. A) che deve essere azionato prima di avviare il tosaerba. La leva del freno motore, se viene mollata, deve ritomare nella posizione di partenza ed il motore si spegne automaticamente.

Prima di awviare il tosaerba, aprite il rubinetto della benzina (Fig. 6, freccia = rubinetto della benzina aperto). Portate l'acceleratore (Fig. 7) in posizione “N”. Comprimete la leva del freno motore (Fig. 5b) e tirate con forza la fune di awvio. Con l'acceleratore potete regolare la velocità e le rotazioni delle lame (Fig. 7).

Prima di iniziare a tagliare l'erba dovreste eseguire alcune volte questa operazione per essere sicuri che tutto funzioni correttamente.

Ogni volta che dovete eseguire operazioni di regolazione elo di riparazione al tosaerba, aspettate fino a quando le lame non si muovano più.

Prima di ogni operazione di impostazione, manutenzione e riparazione spegnete il motore.

Per la messa in esercizio

1. Freno motore (Fig. 5a/Pos. A) Usate la leva per spegnere il motore. Se mollate la leva, il motore e le lame si arrestano automaticamente. Per tagliare l'erba tenete la leva in posizione di lavoro (Fig. 5b). Prima di iniziare effettivamente a tagliare l'erba dovreste controllare più volte la leva di avvio/arresto. Accertatevi che la fune flessibile sia muova facilmente.

2. Acceleratore (Fig. 7): spostatelo per aumentare o diminuire la velocità del motore. (tartaruga = lento / lepre = veloce)

8. Leva di guida (leva della frizione) (Fig. 5a/Pos. B): se viene attivata (Fig. Sc), la frizione viene chiusa per il dispositivo di avanzamento e il tosaerba si mette in movimento con motore acceso. Lasciate andare la leva di guida in tempo per fermare il tosaerba in movimento. Esercitatevi a mettere in moto e a fermare il veicolo prima di tagliare l'erba per la prima volta, in modo tale da familiarizzarvi con il suo comportamento.

4. Awvertenza: le lame iniziano a ruotare quando il motore viene avviato.

Importante: prima di avviare il motore muovete più volte il freno motore per controllare che la fune di arresto funzioni correttamente.

Nota bene II motore è dimensionato per una velocità a passo d'uomo per l'erba e per lo scarico dell'erba nel sacco di raccolta e per una lunga durata.

5. Controllate il livello dellolio Riempite il serbatoio con ca. 2,1 litri di benzina quando & vuoto e utilizzate un imbuto e un misurino. Accertatevi che la benzina sia pulita.

Nota bene Utilizzate solamente della benzina normale senza piombo.

Awvertimento: usate sempre solo una tanica di sicurezza per la benzina. Non fumate nel riempire la benzina. Spegnete il motore prima di mettere la benzina e lasciatelo raffreddare alcuni minuti.

7. Accertatevi che il cavo di accensione sia collegato alla candela.

Portate l'acceleratore in posizione “N”. Mettetevi dietro al tosaerba. Una mano deve trovarsi sulla leva di avvio/arresto. L'altra deve essere sull'impugnatura dello starter.

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 42 Uhr Seite 45

10. Awviate il motore con l'avviatore autoawvolgente (Fig. 1/ Pos. 4). À tal fine tirate fuori l'impugnatura di circa 10-15 cm (fino a quando potete sentire una certa resistenza) e poi tirate di colpo con forza. Se il motore non dovesse essersi awviato, tirate di nuovo afferrando l'impugnatura.

Attenzione! Non fate riavvolgere il cavo flessibile in modo incontrollato.

Attenzione: se fa freddo, pud essere necessario ripetere più volte l'operazione di accensione.

11. À motore caldo si puè avviare il tosaerba in posizione “tartaruga” (Fig. 7).

Importante: i tentativi di awvio in posizione “IN” con motore ancora caldo possono causare un eccesso di carburant sulla candela. Continuate con i tentativi di avvio allora soltanto dopo qualche minuto.

Pacciamatura Con la pacciamatura l'erba tagliata viene sminuzzata all'interno del tosaerba e poi distribuiti di nuovo sull'erba. L'erba non viene quindi raccolta per essere poi gettata in alto luogo.

Attenzione: la pacciamatura à possibile solo con erba relativamente corta. | risultati ottimali si ottengono solo con una lame per pacciamatura (disponibili come accessori).

Per usare la funzione di pacciamatura, sganciate il sacco di raccolta e spingete l'accessorio per pacciamatura (Fig. 5d/Pos. 22) nell'apertura di scarico e chiudete il portello di scarico.

Scarico laterale Per usare lo scarico laterale deve essere montato l'accessorio per pacciamatura (Pos. 22). Agganciate l'adattatore scarico laterale (Fig. 5e/Pos. 21) come mostrato nella Fig. 5e.

6.1 Prima di tagliare l’erba

Avvertenze importanti

1. Indossate gli indumenti adatti. Portate delle scarpe robuste, non portate sandali o scarpe da tennis.

2. Controllate le lame. Le lame con deformazioni o che presentino altri danni devono venire sostituite con lame originali.

8. Riempite il serbatoio di benzina all'aperto. Utilizzate un imbuto e un misurino. Asciugate con un panno la benzina che sia traboccata.

4. Leggete e osservate le istruzioni per l'uso e anche le awvertenze relativamente al motore e agli attrezzi complementari. Conservate le

istruzioni in modo che siano accessibili anche per gli altri utilizzatori del'attrezzo.

5. 1 gas di scarico sono pericolosi. Awviate il motore solo all'aperto.

6. Accertatevi che tutti i dispositivi di sicurezza siano montati e ben funzionanti

7. L'attrezzo deve venire usato solo da una persona che sia in grado di farlo.

8. Il taglio dell'erba bagnata pud essere pericoloso. Tagliate l'erba solo quando à il più asciutta possibile.

9. Fate in modo che altre persone o bambini stiano lontani dal tosaerba.

10. Tagliate l'erba solamente in condizioni di

sufficiente visibilità.

. Togliete gli oggetti che si trovino nella zona dove

volete tagliare l'erba.

6.2 Avvertenze per tagliare l'erba in modo corretto

Attenzione! Non aprite mai il portello di scarico quando viene svuotat positivo di raccolta ed il motore è ancora in moto. Le lame rotanti possono causare lesioni.

Fissate sempre bene il portello di scarico e il sacco di raccolta dell'erba. Disinserite il motore prima di toglierli.

Mantenete sempre la distanza di sicurezza data dall'impugnatura tra la scocca della lama e l'utilizzatore. Nel tagliare l'erba e nel cambiare il senso di direzione su scarpate e pendii si deve prestare particolare attenzione. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi. Tagliate l'erba sempre in senso trasversale rispetto al pendio.

Per motivi di sicurezza non usate il tosaerba su pendii con un'inclinazione superiore ai 15 gradi.

Siate particolarmente attenti muovendovi all'indietro e tirando il tosaerba. Pericolo di inciampare!

6.3 Tagliare l'erba Lavorate solamente con lame affilate ed in perfetto stato in modo che gli steli d'erba non si sfilaccino ed il prato non ingiallisca.

Per ottenere un buon taglio si deve muovere il tosaerba in fasce possibilmente diritte. Le corsie cosi formate si devono sovrapporre sempre di alcuni centimetri al fine di evitare strisce di erba non tagliata.

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 42 Uhr Seite 46

Tenete pulita la parte inferiore della scocca del tosaerba e togliete assolutamente i depositi di erba. 1 depositi rendono più difficile l'operazione di awvio e influiscono negativamente sulla qualità del taglio e sullo scarico dell'erba. Sui pendii le corsie formate dal taglio devono essere trasversali rispetto alla pendenza. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo verso l'alto. Scegliete l'altezza di taglio a seconda della lunghezza effettiva del manto erboso. Eseguite diverse passate in modo che ogni volta vengano tagliati al massimo 4 cm.

Prima di eseguire qualsiasi controllo della lama bisogna spegnere il motore. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama.

Controllate regolarmente che la lama sia ben fissata, in buono stato e ben affilata. In caso contrario affilatele o sostituitele. Se le lame in movimento vanno a battere con un oggetto, fermare il tosaerba e attendere fino a quando le lame siano completamente ferme. Controllate quindi lo stato della lama e del portalama. Se sono danneggiati devono essere sostituiti.

Avvertenze per tagliare l'erba

1. Fate attenzione ai corpi estranei. Potrebbero danneggiare il tosaerba o causare lesioni.

2. Se il motore, lo scappamento o l'azionamento sono caldi possono causare ustioni. Quindi non toccari

8. Tagliare l'erba con cautela in caso di pendii o di terreni in forte pendenza.

4. Se vengono a mancare la luce diurna o quella arificiale si deve smettere di tagliare l'erba

5. Controllate il tosaerba, le lame e le altre parti se avete incontrato un corpo estraneo o se l'attrezzo vibra più del normale.

6. Non modificate le impostazioni e non eseguite riparazioni senza avere prima spento il motore. Staccate il connettore del cavo di accensione.

7. In strada o nelle vicinanze di una strada fate attenzione al traffico. Fate in modo che l'erba tagliata non finisca in strada.

8. Evitate i punti neï qual le ruote non facciano più presa o il lavoro sia insicuro. Prima di muovervi alindietro accertatevi che non ci siano bambini piccoli alle vostre spalle.

9. Se l'erba à folta ed alta impostate il livello di taglio maggiore e tagliate l'erba più lentamente. Prima di togliere l'erba o altre ostruzioni, spegnete il motore e staccate il cavo di accensione.

10. Non togliete mai le parti che servono per la sicurezza.

11. Non riempite mai la benzina se il motore à ancora caldo o in funzione.

6.4 Svuotare il sacco di raccolta dell’erba Non appena rimangono dei resti di erba sul prato mentre si sta tagliando, si deve svuotare il dispositivo di raccolta.

Attenzione! Prima di togliere il dispositivo di raccolta spegnete il motore e attendete che la lama si sia fermata.

Per togliere il dispositivo di raccolta sollevate con una mano il portello di scarico e con l'altra estraëte il dispositivo dall'impugnatura (Fig. 4)

Secondo le norme di sicurezza il portello di scarico si chiude quando viene sganciato il dispositivo, chiudendo anche l'apertura posteriore di scarico. Se nell'apertura rimangono resti di erba, si consiglia di arretrare di ca. 1 m il tosaerba per riawviare il motore più facilmente.

Non togliete resti di erba tagliata dalla scocca e dall’utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.

Per garantire che l'erba venga raccolta bene, sia il sacco di raccolta, ma soprattutto la grata dell'aria devono venire puliti dopo l'uso.

Agganciate il dispositivo di raccolta solo a motore disinserito e con l'utensile fermo.

Sollevate con una mano il portello di scarico e con l'altra agganciate dall'alto il dispositivo di raccolta, tenendolo per limpugnatura.

6.5 Dopo avere tagliato l'erba

1. Lasciare sempre prima raffreddare il motore prima di mettere il tosaerba in un locale chiuso.

2. Prima di metterlo via togliere sempre erba, foglie, lubrificante e olio. Non depositare altri oggetti sul tosaerba.

8. Prima di usarlo di nuovo controllate tutti le viti e i dadi. Le viti allentate devono venire serrate bene.

4. Svuotate il sacco di raccolta dell'erba prima di usarlo di nuovo.

5. Staccate il connettore della candela per evitare l'uso da parte di persone non autorizzate.

6. Fate attenzione che il tosaerba non venga tenuto vicino ad una sorgente di pericoli. Le esalazioni di gas possono provocare esplosioni

7. Perle riparazioni si devono usare solamente pezzi originali o autorizzati dal costruttore (vedi indirizzo del documento di garanzia)

8. Svuotate il serbatoio della benzina con una

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 47 Ne

pompa di aspirazione in caso di inattività prolungata.

9. Istruire i bambini di non usare il tosaerba. Non à un giocattolo.

10. Non tenere mai la benzina vicino ad una sorgente di calore. Usate sempre una tanica omologata. Tenete la benzina fuori della portata dei bambini.

11. Lubrificate e tenete con cura l'attrezzo.

12. Come spegnere il motore Per spegnere il motore mollate la leva di avwvio/arresto del motore (Fig. 5a/Pos. A). Chiudete il rubinetto della benzina e staccate il connettore della candela di accensione per evitare che il motore si awvil.

Prima di riaccendere il motore controllate il cavo flessibile del freno motore. Controllate che il cavo flessibile sia montato correttamente. Se il cavo di arresto à piegato o danneggiato deve venire sostituito.

7. Pulizia, manutenzione, conservazione, trasporto e ordinazione

Attenzione: non lavorate mai a motore acceso su parti sotto tensione dell'impianto di accensione e non toccatele. Prima di eseguire operazioni di manutenzione e di cura togliete il connettore della candela. Non eseguite mai lavori con l'apparecchio acceso. | lavori che non vengono descritti in queste istruzioni per l'uso devono essere eseguiti esclusivamente da un’ officina specializzata e autorizzata.

7.1 Pulizia del tosaerba Dopo ogni uso il tosaerba deve essere pulito a fondo. In particolare la parte inferiore e la sede delle lame. À questo scopo inclinare il tosaerba sul lato sinistro (opposto al bocchettone di riempimento dell'olio).

Nota: prima di inclinare il tosaerba sul lato svuotate completamente il serbatoio del carburante con una pompa di aspirazione.. Il tosaerba non deve essere inclinato oltre i 90 gradi. E’ più facile togliere lo sporco e l'erba subito dopo aver tagliato l'erba. Resti d'erba essiccati e sporco possono pregiudicare l'esercizio del tosaerba. Controllate che non ci siano resti di erba nel canale di scarico e, se necessario, eliminateli. Non pulite mai il tosaerba con un getto d'acqua o un'idropulitrice. Il motore deve rimanere asciutto. Detergenti aggressivi, come detergenti a freddo o benzina per smacchiare, non devono venire utilizzati

7.2.1 Assali delle ruote e mozzi di ruota Dovrebbero venire ingrassati una volta per stagione. A questo scopo togliete i coprimozzo con un

cacciavite e allentate le viti di bloccaggio delle ruote.

Per motivi di sicurezza fate affilare, bilanciare e montare le lame esclusivamente da un'officina specializzata. Per ottenere un risultato di lavoro ottimale consigliamo di far controllare le lame una volia l’anno.

Sostituzione delle lame (Fig. 9) Per la sostituzione delle lame si devono utilizzare solo ricambi originali. ll codice delle lame deve corrispondere con il numero indicato nell'elenco dei pezzi di ricambio. Non montare mai lame diverse.

Lame danneggiate Se malgrado tutte le precauzioni prese le lame entrano in contatto con un ostacolo, spegnete subito il motore e togliete il connettore della candela. Inclinate il tosaerba sul lato e controllate che le lame non siano danneggiate. Lame danneggiate o deformate devono essere sostituite. Non raddrizzare mai una lama deformata. Non lavorare mai con una lama deformata o fortemente consumata: cid puè causare delle vibrazioni e provocare ulteriori danni al tosaerba.

Attenzione: il lavoro con lame danneggiate pud causare il pericolo di lesioni.

Affilatura delle lame Le lame possono venire affilate con una lima metallica. Per evitare degli squilibri, l'affilatura dovrebbe essere eseguita esclusivamente da un'officine specializzata.

7.2.3 Controllo del livello dell’'ol Attenzione: non usate mai il motore senza olio o con olio insuficiente. Cid pud causare gravi danni al motore. Usate solo olio per motori 10W80.

Controllo del livello dell'olio Appoggiate il tosaerba su una superficie piana e dritta. Svitate l'astina dell'olio (Fig. 10a/Pos. 11) ruotandola verso sinistra e pulite l'astina di misura. Reinserite l'astina fino alla battuta nel bocchettone di riempimento, non avvitatela. Estraete l'astina e leggete il livello dellolio in posizione orizzontale. Il livello dell'olio deve trovarsi tra Le H dell'astina di misurazione (Fig. 10b).

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 42 Uhr Seite 48

Cambio dell'olio Il cambio dell'olio del motore deve essere fatto ogni anno prima dell'inizio della stagione (in aggiunta alle informazioni del libretto di manutenzione sul tema benzina) a motore caldo.

e_Usate solo olio per motore (10W30)

e_ Posizionate una bacinella piatta di raccolta dellolio sotto il tosaerba.

e_Aprite il tappo a vite di riempimento olio (Fig. 10a/Pos. 11).

e Svitate il tappo a vite di scarico dell'olio (Fig. 10a/Pos. 12). Scaricate l'olio caldo del motore in un recipiente di raccolta

© Dopo lo scarico del vecchio olio richiudete il tappo a vite.

© Riempite l'olio per motore fino alla tacca superiore dell'astina dell'olio (ca. 0,61)

e_Attenzione! Non awvitate l'astina dell'olio per il controllo del livello di esso, ma inseritela solo fino al filetto.

e_L'olio vecchio deve essere smaltto in base alle norme vigenti.

7.2.4 Cura e impostazione dei cavi flessibili Lubrificate spesso i cavi flessibili e controllare che si muovano liberamente.

7.2.5 Manutenzione del filtro dell’ aria (Fig. 11a- 10) Filtri dell'aria sporchi riducono la potenza del motore a causa di un apporto insufficiente di aria verso il carburatore. Un controllo regolare à quindi indispensable. Il filtro dell'aria dovrebbe venire controllato ogni 25 ore e pulito se necessario. In caso di aria molto polverosa il filtro dell'aria deve venire controllato più spesso. Attenzione: non pulite mai il fitro dell'aria con benzina o solventi infiammabili. Pulite i fitri dell'aria soltanto con aria compressa o dando dei leggeri colpi sul filtro.

7.2.6 Manutenzione della candela Controllate per la prima volta dopo 10 ore di esercizio che la candela di accensione non sia sporca e pulitela eventualmente con una spazzola à setole di rame. Successivamente provvedete alla manutenzione della candela ogni 50 ore di esercizio. © Sïilate il connettore della candela (Fig. 12/Pos. 23) con un movimento rotatorio. e Togliete la candela di accensione facendo uso dell'apposita chiave in dotazione. e_L'assemblaggio awviene nell'ordine inverso.

7.2.7 Riparazione Accertatevi dopo la riparazione o la manutenzione che tutte le parti tecniche di sicurezza siano montate

e in perfetto stato. Conservate i pezzi che possono causare lesioni lontani dalla portata di terzi e bambini.

: secondo la Legge relativa alla per i prodotti non rispondiamo per danni causati da una riparazione impropria o se non si usano i pezzi di ricambio originali o pezzi da noi autorizzati. Non rispondiamo nemmeno per danni causati in seguito a riparazioni improprie. Incaricate il servizio assistenza o un tecnico autorizzato. Lo stesso vale per gli accessori.

7.2.8 Tempi di esercizio I tosaerba devono venire utilizzati soltanto nei giorni feriali dalle 7.00 alle 19.00. Rispettate le disposizioni di legge che possono variare a seconda del luogo. 7.3 Preparazione in caso di inattività del tosaerba

Awvertenza Non svuotate la benzina in locali chiusi o nelle vicinanze di fiamme vive o mentre fumate. l vapori del gas possono causare esplosioni ed incendi.

1. Svuotate il serbatoio della benzina con una pompa di aspirazione.

2. Awiate il motore e fatelo funzionare fino a quando si sia consumata la benzina restante.

8. Fate il cambio dell'olio dopo ogni stagione. À tale scopo togliete l'olio vecchio del motore dal motore ancora caldo e sostituitelo.

4. Togliete la candela di accensione dalla testa del cilindro. Versate ca. 20 ml di olio con un barattolo apposito nel cilindro. Tirate lentamente l'impugnatura dello starter in modo che l'olio protegga l'interno del cilindro. Riavvitate la candela.

5. Pulite le alette di raffreddamento del cilindro e la scocca.

6. Pulite tuto l'attrezzo in modo da proteggere la vernice.

7. Tenete l'attrezzo in un ambiente o in un luogo ben areato.

7.4 Preparazione del tosaerba durante il trasporto

1. Svuotate il serbatoio della benzina (vedi punto 7.8.1)

2. Fate funzionare il motore fino a quando si sia consumata la benzina restante.

3. Svuotate l'olio del motore dal motore ancora

Tirate il connettore dalla candela di accensione.

Pulite le alette di raffreddamento del cilindro e la

6. Sganciate la fune di avvio dal gancio (Fig. 3c). Svitate i dadi ad alette e piegate verso il basso l'impugnatura superiore. Nel ribaltare l'impugnatura fate attenzione che i cavi flessibili

A TP Anleitung_ BG _PM 51 M SE_SPK1:_ 03.09.2008|-6:42 Uhr Seite Ne

non vengano piegati.

7. Inserite alcuni strati di cartone fra il manubrio inferiore ed il motore per evitare che sfreghino l'uno contro l'altro.

7.5 Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si

dovrebbe dichiarare quanto segue

© modello dell'apparecchio

e_ numero dell'articolo dell'apparecchio

© _ numero d'ident. dell'apparecchio

numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-

8. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e puè perci essere utilizzato di nuovo o riciclato.

L'apparecchio e i suoi accessori sono fat di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 50 Ne

9. Anomalie e soluzione di eventuali problemi

Avvertenza: prima spegnete il motore e staccate il cavo di accensione e poi eseguite le ispezioni o le

Avvertenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordatevi che lo scappamento e altre parti sono molto calde. Quindi non toccarle per evitare ustioni.

Giro irregolare, forte vibrazione dell'apparecchio

- Vitiallentate - Serraggio delle lame allentato - Lame squilibrate

- Controllare le viti

- Controllare il serraggio delle lame

- Sostituire le lame

Il motore non funziona

- Leva del freno non premuta

- Posizione sbagliata della leva dell'acceleratore

- Serbatoio del carburante vuoto

- Rubinetto della benzina chiuso

- Premere la leva del freno - Controllare l'impostazione

- Sostituire la candela - Riempire di carburant. - Aprire il rubinetto della benzina

Il motore funziona in modo irregolare

- Filtro dell'aria sporco - Candela sporca

- Pulizia del filtro dell'aria - Pulire la candela

Il prato ingiallisce, taglio irregolare

- Altezza del taglio insufficiente

- Numero di giri del motore insufficiente

- Affilare le lame - Impostare l'altezza corretta - Portare la levetta su max

Scarico dell'erba eseguito male

- Numero di giri del motore insufficiente

- Altezza del taglio insufficiente

- Sacco di raccolta ostruito

- Portare la leva del gas su max.

- impostare correttamente - Sostituire le lame - Svuotare il sacco di raccolta

dichiara la seguente conformità secondo la direttiva UE e le norme per l’articolo

La tistampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodott è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

© CERTIFICATO DI GARANZIA Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritt di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri dirtti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed 8 limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o ilecito (come per es. sovraccarico dell'apparecchio o utilizzo di utensili o accessori non consentit), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dallinflusso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiego.

I diritt di garanzia decadono quando sono già effettuati interventi sull'apparecchio.

3. ll periodo di garanzia & 2 anni e inizia alla data d'acquisto dell'apparecchio. | diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. Ë esclusa la rivendicazione di diriti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vost diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perciè lo scontrino di cassa come proval Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. À tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.
