BEDIENUNGSANLEITUNG BG-PM 51 M-SE EINHELL

Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 1 Ne

@ Bedienungsanleitung E E nu h EE [| E°

A TP Art.-Nr.: 34.007.20 L-Nr.: 01018 | BG-PM 51 M-$SE

A TP Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 2 Ne

® … Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten

@ Read and follow the operating instructions and safety information before using for the first time.

Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008 æ 1 Uhr Seite 3

Anleitung_BG_PM 51 M SE SPKl:_ Pete QE Uhr Seite 4

Anleitung_BG_PM 51 M SE SPKl:_ Pete QE Uhr Seite 5

AN AN Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008 ë Uhr Seite 6

Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008/|8:41 Uhr Seite 8 Ne Inhaltsverzeichnis:

BestimmungsgemäBe Verwendung

Reiningung, Wartung, Lagerung, Transport und Ersatzteilbestellung Entsorgung und Wiederverwertung

Anleitung_BG_PM 51 M SE SPKl:_ #20 1 Uhr Seite 9

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhinder. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Innen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Untälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise für handgeführte Rasenmäher

1. Lesen Sie die Gebrauchsanweisung sorgfältig Machen Sie sich mit den Einstellungen und dem richtigen Gebrauch der Maschine vertraut.

2. Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Ortliche Bestimmungen kônnen das Mindestalter des Be- nutzers festlegen:

8. Mähen Sie niemals während andere Personen, insbesondere Kinder oder Tiere, in der Nähe sind. Denken Sie daran, dass der Maschinen- führer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

4. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung bitte mit aus.

Vorbereitende MaBnahmen 1. Während des Mähens sind immer festes Schuh- werk und lange Hosen zu tragen. Mähen Sie

nicht barfuB oder in leichten Sandalen.

2. Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfermen Sie alle Gegenstände, die erfasst und weggeschleudert werden kônnen:

8. Warnung: Benzin ist hochgradig entilammbar:

- bewahren Sie Benzin nur in den dafür vorge- sehenen Behältern auf.

- tanken Sie nur im Freien und rauchen Sie nicht während des Einfüllvorganges.

- Benzin ist vor dem Starten des Motors einzu- füllen. Während der Motor läuft oder bei heiBem Mäher darf der Tankverschluss nicht geôffnet oder Benzin nachgefülit werden.

- falls Benzin übergelaufen ist, darf kein Versuch

unternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzin- verschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden bis sich die Benzindämpte verlüchtigt haben - aus Sicherheitsgründen sind Benzintank und andere Tankverschlüsse bei Beschädigung auszutauschen. Ersetzen Sie defekte Schalldämpfer Vor dem Gebrauch ist immer durch Sichtkon- trolle zu prüfen, ob die Schneidwerkzeuge, Be- festigungsbolzen und die gesamte Schneidein- heit abgenutzt oder beschädigt sind. Zur Ver- meidung einer Unwucht dürien abgenutzte oder beschädigte Schneidwerkzeuge und Befestig- ungsbolzen nur satzweise ausgetauscht werden: 6. Bei Geräten mit mehreren Messern beachten Sie, dass durch das Drehen eines Messers andere Messer zu drehen beginnen kônnen.

1. Lassen Sie den Verbrennungsmotor nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.

2. Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. Wenn mêglich, ist der Einsatz des Gerätes bei nassem Gras zu ver- meiden

3. Achten Sie immer auf einen guten Stand an

Führen Sie die Maschine nur im Schritttempo

Bei Maschinen auf Rädern gilt: Mähen Sie quer

zum Hang, niemals auf- oder abwärts.

6. Seien Sie besonders vorsichtig, wenn Sie die

Fahrtrichtung am Hang änder.

Mähen Sie nicht an übermäBig steilen Hängen

Seien Sie besonders vorsichtig, wenn Sie den

Rasenmäher umkehren oder ihn zu sich heran-

9. Halten Sie das Schneidmesser an, wenn der Rasenmäher angekippt werden muB, bei einem Transport über andere Flächen als Gras und wenn der Rasenmäher von und zu der zu mähenden Fläche bewegt wird.

10. Benutzen Sie den Rasenmäher niemals mit be- schädigten Schutzeinrichtungen oder Schutz- gittern oder ohne angebaute Schutzeinricht- ungen z.B. Prallbleche und/oder Grasfang- einrichtungen.

11. Ândern Sie nicht die Regeleinstellungen des Motors oder überdrehen Sie ihn nicht.

12. Lôsen Sie die Motorbremse, bevor Sie den Motor starten.

13. Starten Sie den Motor mit Vorsicht, entsprech- end den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der FüBe zu dem

Anleitung_BG_PM 51 M SE SPKl:_ #20 1 Uhr Seite 10

14. Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muB bei dem Vorgang ange- hoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch

15. Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

16. Führen Sie niemals Hände oder FüBe an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurfôfinung.

17. Heben Sie oder tragen Sie niemals einen Rasenmäher mit laufendem Motor

18. Stellen Sie den Motor ab und ziehen Sie den Kerzenstecker ab:

- bevor Sie Blockierungen lôsen oder Verstopt- ungen im Auswurfkanal beseitigen

- bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an im durchführen.

- wenn ein Fremdkôrper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch bevor Sie emneut starten und mit dem Rasenmäher arbeiten. Falls der Rasenmäher anfängt ungewëhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

19. Stellen Sie den Motor ab:

- wenn Sie sich vom Rasenmäher entfernen - bevor Sie nachtanken.

20. Beim Abstellen des Motors ist der Gasregler auf Position “Stop” zu stellen. Der Benzinhahn ist zu schlieBen.

21. Ein Betreiben der Maschine mit übermäBiger Geschwindigkeit kann die Unfallgefahr erhôhen.

22. Seien Sie vorsichtig bei Einstellarbeiten an der Maschine und vermeiden Sie ein Einklemmen von Fingern zwischen dem sich bewegenden Schneidwerkzeug und starren Geräteteilen

Wartung und Lagerung

1... Sorgen Sie dafür dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

2. Bewahren Sie den Rasenmäher niemals mit Benzin im Tank innerhalb eines Gebäudes auf, in dem môglicherweise Benzindämpfe mit ofienem Feuer oder Funken in Berührung Kommen kônnen.

8. Lassen Sie den Motor abkühlen, bevor Sie den Rasenmäher in geschlossenen Räumen ab- stellen.

4. Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff und den Bereich um den Kraftstofftank frei von Gras, Blättern oder austretendem Fett

5. Prüfen Sie regelmäBig die Grasfangeinrichtung auf VerschleiB oder Verlust der Funktionsfähig- keit.

6. Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

7... Falls der Kraftstofftank zu entleeren ist, sollte dies im Freien, mit einer Benzin-Absaugpumpe {in Baumärkten erhältlich) erfolgen

À WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen kônnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 13) Bedienungsanleitung lesen 2) Achtung! Gefahr durch herausgeschleuderte Teile. Sicherheitsabstand einhalten 3) Achtung! Vor scharfen Messern - Vor allen Wartungs-, Instandsetzungs-, Reinigungs- und Einstellarbeiten den Motor abstellen und Zündkerzenstecker abziehen 4) Vor Inbetriebnahme Ôl und Treibstoff einfüllen 5) Vorsicht! Gehôrschutz und Schutzbrille tragen 6) Motorstart-/Motorstophebel {I=Motor an; 0=Motor aus) 7). Fahrhebel (Kupplungshebel)

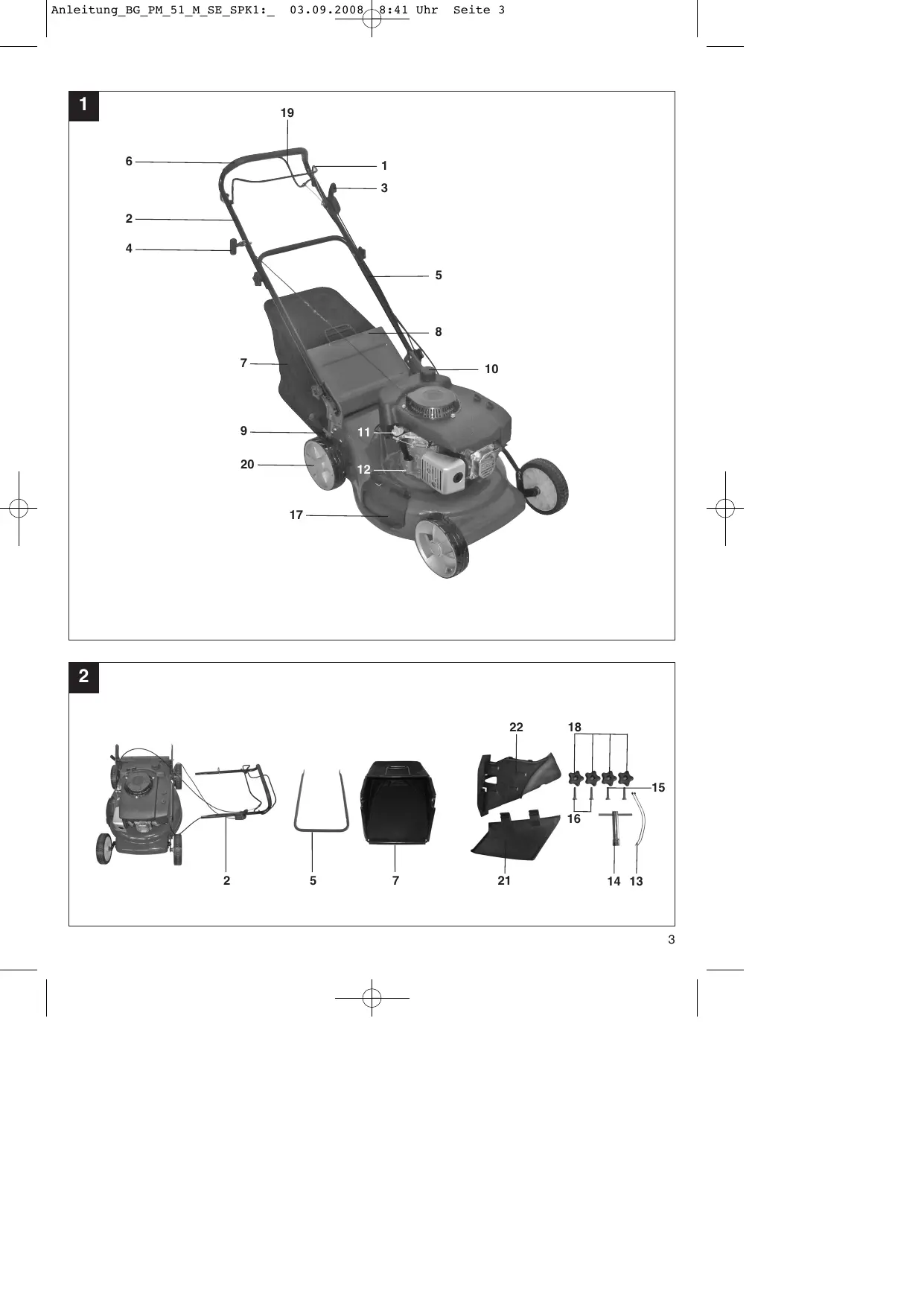

2. Gerätebeschreibung (Bild 1/2)

1... Motor Start-/Stopphebel — Motorbremse 2. oberer Schubbügel 3. Chokehebel

5. unterer Schubbügel 6. Handgriff

9. Schnithôhenverstellung 10. Tankeinfüllkappe

11. Üleinfüllstutzen

12. Ülablassschraube

14. Zündkerzenschlüssel

15. 2 Vierkantschrauben für unteren Schubbügel 16. 2 Schrauben für oberen Schubbügel

17. Seitenauswurfdeckel

18. 4 Sternmuttem für Schubbügel

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 11 | Ne

19. Fahrhebel (Kupplungshebel) 20. Antriebsrad (links und rechts) 21. Seitenauswurfadapter

3. BestimmungsgemäBe Verwendung

Der Benzin Rasenmäher ist für die private Benutzung im Haus- und Hobbygarten geeignet.

Als Rasenmäher für den privaten Haus- und Hobby- garten werden solche angesehen, deren jährliche Benutzung in der Regel 50 Stunden nicht über- steigen und die vorwiegend für die Pflege von Gras- oder Rasentlächen venwendet werden, nicht jedoch in ôffentlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäB nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Die Einhaltung der vom Hersteller beigefügten Ge- brauchsanweisung ist Voraussetzung für den ordnungsgemäBen Gebrauch des Rasenmähers. Die Gebrauchsanweisung enthält auch die Betriebs-, Wartungs- und Instandhaltungsbedingungen.

Achtung! Wegen kôrperlicher Gefährdung des Benutzers darf der Rasenmäher nicht zu folgenden Arbeiten eingesetzt werden: zum Trimmen von Büschen, Hecken und Sträuchemn, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepflanzungen oder in Balkonkästen und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf der Rasenmäher nicht als Motorhacke verwendet werden zum Ein- ebnen von Bodenerhebungen, wie z.B. Maulwurfs- hügel.

Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

Einzylinder-Viertaktmotor 163 ccm 44kW/6PS 2900 + 100 min*

Motortyp: MotorLeistung max.: Arbeitsdrehzahl ns:

Kraftstoff Benzin bleifrei Tankinhalt: ca.2,2 | Motorël ca. 0,6 1/ 10W30 Zündkerze LGF6TC Elektrodenabstand: 0,5 -0,6 mm Schnitthôhenverstellung: zentral (80-75 mm) Schnittbreite: 510 mm Schalldruckpegel La: 78 dB(A) Schallleistungspegel La: 98 dE(A) Vibration a, 5,8 ms: Gewicht: 45K9

5. Vor Inbetriebnahme

5.1 Zusammenbau der Komponenten.

Bei der Lieferung sind einige Teile demontiert. Der À

Zusammenbau ist einfach, wenn die folgenden Hin-

weise beachtet werden

Achtungl Beim Zusammenbau und für Wartungs-

arbeiten benôtigen Sie folgendes zusätzliches Werk-

zeug, das nicht im Lieferumfang enthalten ist

einen Messbecher 1 Liter (ÜI / Benzinfest)

e einen Benzinkanister (5 Liter sind ausreichend für ca. 6 Betriebsstunden)

einen Trichter (passend zum Benzineinfüll- stutzen des Tanks)

e eine Benzin Absaugpumpe (Plastikausführung, in Baumärkten erhältlich)

Anleitung_BG_PM 51 M SE SPKl:_ #20 1 Uhr Seite 12

1. Rasenmäher und Anbauteile aus Verpackung nehmen und überprüfen ob alle Teile vorhanden sind (Abb. 2)

2. Unteren Schubbügel mit je einer Vierkantschraube (Abb. 3a/Pos. 15) und einer Sternschraube (Abb. 3a/Pos. 18) an beiden Seiten festschrauben. Entsprechend der gewünschten Griffhôhe eines der drei Lôcher für die Befestigung auswählen. Achtung! Auf beiden Seiten die gleiche Hôhe einstellen! Achten Sie dabei darauf, dass die Seilzüge, die später befestigt werden, nicht im Weg sind.

8. Oberen Schubbügel am unteren Schubbügel mit je einer Schraube (Abb. 8b/Pos. 16) und einer Sternschraube (Abb. 3b/Pos. 18) an beiden Seiten festschrauben.

4. Den Griff des Startseilzuges (Abb. 3c/Pos. 4) am dafür vorgesehenen Haken (Abb. 3c/Pos. 24) wie in Abb. 8c gezeigt einhängen:

5. Die Seilzüge mit den beiliegenden Kabelbindern (Abb. 3d/Pos. 13) am Schubbügel fixieren.

6. Auswurfklappe (Ab. 4/Pos. 8) mit einer Hand anheben und den Grasfangsack (Abb. 4/Pos. 7) wie in Abb. 4 gezeigt einhängen

5.2 Einstellen der Schnitthôhe

Achtung! Das Verstellen der Schnitthôhe darf nur bei abgestelltem Motor und abgezogenem Zündkerzenstecker vorgenommen werden.

e Bevor Sie zu Mähen beginnen, prüfen Sie, ob die Schneidwerkzeuge nicht stumpf und Ihre Befestigungsmittel nicht beschädigt sind. Ersetzen Sie stumpfe und/oder beschädigte Schneidwerkzeuge gegebenenfalls im ganzen Satz, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Zündkerzenstecker abziehen

e Die Einstellung der Schnitthôhe erfolgt zentral mit dem Schnitthôhenverstellhebel (Abb. 8/Pos. 9). Es kônnen 5 verschiedene Schnitthôhen eingestellt werden.

e_Ziehen Sie den Einstellhebel nach auBen und stellen Sie die gewünschte Schnitthôhe ein. Der Hebel rastet in der gewünschten Position ein.

Der Motor wird ohne Ôl ausgeliefert. Vor Inbe- triebnahme daher unbedingt Ôl einfüllen. Verwenden Sie hierzu normales Mehrbereichsôl (10W30). Der Ôlstand im Motor muB vor jedem Mähen überprüft werden. (siehe Kontrolle des Ôlstandes).

Um ein ungewolltes Starten des Rasenmähers zu vermeiden, ist dieser mit einer Motorbremse ausge- stattet (Ab. 5a/Pos. A), welche betätigt werden muB, bevor der Rasenmäher gestartet wird. Beim Loslassen des Motorbremshebels muB dieser in die Ausgangsposition zurückkehren und der Motor wird automatisch abgestellt.

Bevor Sie den Rasenmäher starten, ôfinen Sie den Benzinhahn (Abb. 6, Pfeil = Benzinhahn offen). Stellen Sie den Gasregler (Abb. 7) in die Position “N”. Ziehen Sie den Motorbremshebel (Abb. 5b) und ziehen Sie kräftig am Startseilzug. Mit dem Gasregler kônnen Sie die Geschwindigkeit und die Umdrehungen des Messers regeln (Abb. 7)

Bevor Sie mit dem Rasenmähen beginnen, sollten Sie diesen Vorgang einige Male durchführen, um sicher zu gehen, daB alles korrekt funktioniert. Jedesmal wenn Sie irgendwelche Einstell- und/oder Reparaturarbeiten an Ihrem Rasenmäher vor- nehmen müssen, warten Sie, bis sich das Messer nicht mehr dreht

Stellen Sie vor jeder Einstell, Wartungs- und Reparaturarbeit den Motor ab.

1. Motorbremse (Abb. 5a/Pos. A): Venwenden Sie den Hebel, um den Motor abzustellen. Wenn sie den Hebel loslassen, stoppen Motor und Schneidemesser automatisch. Zum Mähen halten Sie den Hebel in Arbeitsstellung (Abb. 5b). Vor dem eigentlichen Mähen, sollten Sie den Start-/Stophebel mehrmals überprüfen. Vergewissem Sie sich, dass das Zugseil leicht gängig ist.

2. Gasregler (Abb. 7): Verschieben Sie ihn, um die Motorgeschwindigkeit zu erhôhen oder zu verringer. (Schildkrôte = langsam / Hase = schnell)

8. Fahrhebel Kupplungshebel (Abb. 5a/Pos. B): Betätigen Sie ihn (Abb. 5c), wird die Kupplung für den Fahrantrieb geschlossen und der Rasenmäher beginnt bei laufendem Motor zu fahren. Lassen Sie den Fahrhebel rechtzeitig los um den fahrenden Rasenmäher zu stoppen. Üben Sie das Anfahren und Anhalten vor dem

Anleitung_BG_PM 51 M SE SPKl:_ #20 1 Uhr Seite 13

ersten Mähen bis Sie mit dem Fahrverhalten vertraut sind.

4. Warnhinweis: Das Schneidemesser rotiert,

wenn der Motor gestartet wird.

Wichtig: Vor dem Starten des Motors bewegen

Sie die Motorbremse mehrmals, um zu Prüfen,

ob das Stopseil auch gut funktioniert.

Beachte: Der Motor ist auf die Schnittgeschwin-

digkeit für Gras, und Grasauswurf in den Fang-

sack und für eine lange Motor-Lebenszeit ausge-

Überprüten Sie den Ôlstand

Füllen Sie den Tank mit ca. 2,1 Liter Benzin,

wenn er leer ist und verwenden Sie einen

Trichter und MaBbehälter. Vergewissern Sie

sich, dass das Benzin sauber ist.

Beachte: Verwenden Sie nur bleifreies Benzin.

Warnung: Verwenden Sie immer nur einen Sicherheitsbenzinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abkühlen.

7. Vergewissern Sie sich, dass das Zündkabel an

der Zündkerze angeschlossen ist.

8. Rasten Sie den Gashebel auf Stellung “N' ein

9. Stehen Sie hinter dem Motormäher. Eine Hand

soll am Motor-Start-/Stophebel sein. Die andere Hand soll am Startergriff sein

10. Den Motor mit dem Reversierstarter (Abb.1/ Pos.4) starten. Hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) herausziehen, dann kräftig mit einem Ruck anziehen. Sollte der Motor nicht gestartet haben, nochmals am Griff anziehen.

Achtungl Den Seilzug nicht zurückschleudern lassen.

Achtung: Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederholen.

. Bei betriebswarmen Motor kann dieser in der Stellung “Schildkrôte” (Abb. 7) gestartet werden: Wichtig: Startversuche in der Stellung “N" kônnen bei betriebswarmen Motor zum Nässen der Zündkerze des Motors führen. Machen sie Startversuche dann erst nach einigen Minuten wieder.

Mulchen Beim Mulchen wird das Schnittgut im geschlossenen Mähergehäuse zerkleinert und auf dem Rasen wieder verteilt. Eine Grasaufnahme und Entsorgung entfäll.

Achtung: Mulchen ist nur bei relativ kurzem Rasen môglich. Optimale Ergebnisse erzielen Sie nur mit einem Mulchmesser (als Zubehôr erhältlich)

Um die Mulchfunktion zu nutzen, hängen Sie den Fangsack aus und schieben Sie den Mulchadapter (Abb. 5d /Pos. 22) in die Auswurlôfinung und schlieBen Sie die Auswurfklappe.

Seitenauswurf Um den Seitenauswurf zu nutzen sollte der Mulchadapter (Pos. 22) montiert sein. Hängen Sie den Seitennauswurfadapter (Abb. 5e/Pos. 21) wie in Abbildung 5e zu sehen ein.

1. Ziehen Sie sich richtig an. Tragen Sie festes Schuhwerk und keine Sandalen oder Tennisschuhe.

2. Überprüfen Sie das Schneidemesser. Ein Messer, das verbogen oder sonst wie beschädigt ist, muss gegen ein Originalmesser ausgetauscht werden.

3. Füllen Sie den Benzintank im Freien auf. Be- nutzen sie einen Einfülltrichter und einen MeB- behälter. Wischen Sie übergelaufenes Benzin weg

4. Lesen und beachten Sie die Betriebsanleitung und auch die Hinweise bezüglich des Motors und der Zusatzgeräte. Heben Sie die Anleitung auch für die anderen Benutzer des Gerätes zugänglich auf.

5. Auspuffgase sind gefährlich. Lassen Sie den Motor nur im Freien an

6. Vergewissern Sie sich, dass alle Sicherheitseinrichtungen vorhanden sind und auch gut funktionieren.

7. Das Gerät sollte nur von einer Person bedient werden, die auch dazu geeignet ist.

8. Das Mähen von nassem Gras kann gefährlich sein. Mähen Sie Gras môglichst trocken.

9. Weisen Sie andere Personen oder Kinder an, sich vom Mäher entfernt aufzuhalten

10. Mähen Sie niemals bei schlechten Sichtver- hältnissen.

11. Heben Sie herumliegende, lose Gegenstände vor dem Mähen vom Boden auf

Anleitung_BG_PM 51 M SE SPKl:_ #20 1 Uhr Seite 14

6.2 Hinweise zum richtigen Mähen

Achtung! Ôffnen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft, Das umlaufende Messer kann zu Verletzungen führen.

Befestigen Sie die Ausfwuriklappe und den Gras- fangsack immer sorgfältig. Beim Entfernen vorher den Motor ausschalten.

Der durch die Führungsholme gegebene Sicherheits- abstand zwischen Messergehäuse und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungs- änderungen an Bôschungen und Hängen ist beson- dere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, griffigen Sohlen und lange Hosen. Mähen Sie immer quer zum Hang.

Hänge über 15 Grad Schräge dürfen mit dem Rasenmäher aus Sicherheitsgründen nicht gemäht werden.

Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Rasenmähers. Stolpergefahr!

6.3 Das Mähen Nur mit scharfen, einwandfreien Messern schneiden, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird

Zur Erzielung eines sauberen Schnittbildes den Rasenmäher in môglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen stehen bieiben.

Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Abla- gerungen erschweren den Startvorgang, beein- trächtigen die Schnittqualität und den Grasauswur. An Hängen ist die Schneidbahn quer zum Hang zu legen. Ein Abgleiten des Rasenmähers läBt sich durch Schrägstellung nach oben verhindern

Wählen Sie die Schnitthôhe, je nach der tatsäch- lichen Rasenlänge. Führen Sie mehrere Durchgänge aus, so daB maximal 4cm Rasen auf einmal abge- tragen wird

Bevor irgendeine Kontrolle des Messers durchge- führt wird, Motor abstellen. Denken Sie daran, daB das Messer nach dem Ausschalten des Motors sich noch einige Sekunden weiterdreht. Versuchen Sie nie, das Messer zu stoppen.

Prüfen Sie regelmäBig, ob das Messer richtig be- festigt, in gutem Zustand und gut geschliffen ist. Schieifen oder ersetzen Sie es, falls dies nicht der Fall sein sollte. Falls das in Bewegung befindliche Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschlieBend den Zustand des Messers und des Messerhalters. Falls dieses beschädigt ist muB es ausgewechselt werden.

1. Achten Sie auf feste Gegenstände. Der Rasenmäher kônnte beschädigt werden oder es kônnten Verletzungen entstehen.

2. Ein heiBer Motor, Auspuff oder Antrieb kann Ver- brennungen verursachen. Also nicht berühren.

3. Bei Hängen oder steil abfallendem Gelände vorsichtig mähen.

4. Fehlendes Tageslicht oder nicht ausreichende künstliche Beleuchtung sind ein Grund, um das Mähen einzustellen

5. Überprüfen Sie den Mäher, das Messer und die anderen Teile, wenn Sie in einen Fremdkôrper gefahren sind oder wenn das Gerät stärker als normal vibriert

6. Machen Sie keine Einstellungsänderungen oder Reparaturen ohne den Motor vorher abzustellen: Ziehen Sie den Zündkabelstecker.

7... Auf oder in der Nähe einer StraBe achten Sie auf den StraBenverkehr. Halten Sie den Grasauswurf von der StraBe fern

8. Vermeiden Sie Stellen, wo die Räder nicht mehr greifen oder das Mähen unsicher ist. Vor einer Rückwärtsbewegung vergewissem Sie sich, ob nicht kieine Kinder hinter Innen sind.

9. In dichtem, hohen Gras stellen Sie die hôchste Schnittstufe ein und mähen Sie langsamer. Vor dem Entiernen von Gras oder sonstigen Verstopfungen, stellen Sie den Motor ab und lôsen Sie das Zündkabel.

10. Entfernen Sie niemals Teile die der Sicherheit dienen.

11. Füllen sie niemals Benzin in den Motor, der noch heiB ist oder läuft

6.4 Entleeren des Grastangsackes Sobald während des Mähens Grasreste liegen bleiben, muB der Fangsack entleert werden. Achtung! Vor dem Abnehmen des Fangsackes den Motor abstellen und den Stillstand des Schneïdwerkzeugs abwarten.

Anleitung_BG_PM 51 M SE SPKl:_ #20 1 Uhr Seite 15

Zum Abnehmen des Fangsackes mit einer Hand die Auswurfklappe anheben, mit der anderen Hand den Fangsack am Tragegriff herausnehmen (Abb. 4). Der Sicherheitsvorschrift entsprechend fällt die Aus- wurfklappe beim Aushängen des Fangsackes zu und verschlieBt die hintere Auswurfôffnung. Bleiben dabei Grasreste in der Ofinung hängen, so ist es für ein leichteres Starten des Motors zweckmäBig, den Rasenmäher um etwa 1m zurückzuziehen.

Schnitigutreste im Mähergehäuse und am Arbeits- werkzeug nicht von Hand oder mit den FüBen ent- fernen, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen.

Zur Gewährieistung eines guten Aufsammelns müssen der Fangsack und besonders das Luftgitter von innen nach der Benutzung gereinigt werden.

Fangsack nur bei abgeschaltetem Motor und stilstehendem Schneidwerkzeug einhängen

Auswurfklappe mit einer Hand anheben und mit der anderen Hand den Fangsack am Handgriff halten und von oben einhängen:

1. Den Motor immer zuerst abkühlen lassen, bevor man den Rasenmäher in einem geschlossenen Raum abstellt

2. Entfernen Sie Gras, Laub, Schmiere und Ôl vor dem Einlagem. Keine anderen Gegenstände auf dem Mäher ablagern.

8. Kontrollieren Sie vor emeutem Gebrauch alle Schrauben und Muttern. Gelockerte Schrauben sind fest zu ziehen.

4. Entieeren Sie den Grasfangsack vor dem erneuten Gebrauch.

5. Lôsen Sie den Zündkerzenstecker, um unerlaub- ten Gebrauch zu verhindern.

6. Achten Sie darauf, dass der Mäher nicht neben einer Gefahrenquelle abgestellt wird. Gasschwaden kônnen zu Explosionen führen.

7... Es dürfen nur Originalteile oder solche vom Hersteller genehmigte Teile bei Reparaturen verwendet werden (siehe Adresse der Garantieurkunde).

8. Bei längerem Nichtgebrauch des Mähers, den Benzintank mit einer Benzinabsaugpumpe ent- leeren.

9. Kinder anweisen den Mäher nicht zu benützen. Er ist kein Spielzeug

10. Niemals Benzin in der Nähe einer Funkenquelle aufbewahren. Verwenden Sie immer einen ge- prüften Kanister. Halten Sie Benzin von Kindern

11. Ôlen und warten Sie das Gerät

12. Wie man den Motor abstellt: Um den Motor abzustellen, lassen Sie den Motor-Start-/Stophebel los (Abb. 5a/Pos. A). SchlieBen Sie den Benzinhahn und ziehen Sie den Zündkerzenstecker von der Zündkerze ab, um zu vermeiden, dass der Motor startet. Überprüfen sie vor dem erneuten anlassen den Seilzug der Motorbremse. Kontrollieren Sie, ob der Seilzug richtig montiert ist. Ein geknicktes oder beschädigtes Abstellseil muss ausge- wechselt werden.

7. Reiningung, Wartung, Lagerung, Transport und Ersatzteilbestellung

Arbeiten Sie nie bei laufendem Motor an stromführenden Teilen der Zündanlage oder berühren diese. Ziehen Sie vor allen Wartungs- und Pflegearbeiten den Zündkerzenstecker von der Zündkerze ab. Führen Sie niemals irgendwelche Arbeiten am laufenden Gerät durch. Arbeiten die in dieser Bedienungsanleitung nicht beschrieben werden, sollten nur bei einer autorisierten Fach- werkstatt durchgeführt werden

Nach jedem Gebrauch sollte der Mäher gründlich gereinigt werden. Besonders die Unterseite und die Messeraufnahme. Dazu kippen Sie den Rasenmäher auf die linke Seite(gegenüber Oleinfüllstutzen) Hinweis: Bevor Sie den Rasenmäher auf die Seite kippen, entleeren Sie den Kraftstofftank mit einer Benzinabsaugpumpe vollständig. Der Rasenmäher darf nicht über 90 Grad gekippt werden. Am leichtesten entiernen Sie Schmutz und Gras gleich nach dem Mähen. Angetrocknete Grasreste und Schmutz kônnen zu einer Beeinträchtigung des Mähbetriebes führen. Kontrollieren Sie, ob der Grasauswurfkanal frei von Grasresten ist und entfernen diese bei Bedar. Reinigen Sie den Mäher niemals mit einem Wasserstrahl oder Hoch- druckreiniger. Der Motor soll trocken bleiben. Aggressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürien nicht verwendet werden.

Anleitung_BG_PM 51 M SE SPKl:_ #20 1 Uhr Seite 16

7.2.1 Radachsen und Radnaben Sollten einmal pro Saison leicht eingefettet werden. Dazu nehmen Sie die Radkappen mit einem Schrau- bendreher ab und lôsen die Befestigungsschrauben der Räder.

7.2.2 Messer Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schärfen, auswuchten und montieren. Um ein optimales Arbeitsergebnis zu erzielen, wird empfohlen das Messer einmal im Jahr überprüfen zu lassen.

Wechseln des Messers (Abb. 9) Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Die Kenn- zeichnung des Messers muss mit der in der Ersatz- teilliste angegebenen Nummer übereinstimmen. Niemals ein anderes Messer einbauen

Sollte das Messer trotz aller Vorsicht mit einem Hin- dernis in Berührung gekommen sein, sofort Motor abstellen und Zündkerzenstecker abziehen.

Mäher seitlich kippen und Messer auf Beschädigung überprüfen. Beschädigte oder verbogene Messer müssen ausgewechselt werden. Niemals ein ver- bogenes Messer wieder geradebiegen. Niemals mit einem verbogenen oder stark abgenutzten Messer arbeiten, dies verursacht Vibrationen und kann weitere Beschädigungen am Mäher zur Folge haben. Achtung: Beim Arbeiten mit einem beschädigten Messer besteht Verletzungsgefahr.

Messer nachschleifen

Die Messerschneiden kônnen mit einer Metallfeile nachgeschärft werden. Um eine Unwucht zu ver- meiden sollte das Schleifen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

7.2.3 Ôlstandskontrolle

Achtung: Motor niemals ohne oder mit zuwenig Ôl betreiben. Dies kann schwere Schäden am Motor verursachen. Nur Motorenël 10W30 verwenden.

Kontrolle des Ôlstandes:

Rasenmäher auf eine ebene, gerade Fläche stellen. Den Ôlmestab (Abb. 10a/Pos. 11) durch Linksdrehung abschrauben und Messstab abwischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben. Messstab herausziehen und in waagrechter Stellung den Ôlstand ablesen. Der Ôlstand muss sich zwischen L und H des Ôlmessstabes (Abb. 10b) befinden.

Der Motorëlwechsel sollte jährlich vor Saisonbeginn

(zusätzlich zu den Informationen des Serviceheft

Benzin) bei betriebswarmem Motor durchgeführt

eur Motorël (10W30) verwenden

4 Pflege und Einstellung der Seilzüge Die Seilzüge ôfters einôlen und auf Leichtgängigkeit überprüfen.

7.2.5 Wartung des Luftfilters (Ab. 11a-11c) Verschmutzte Luftiter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regel- mäBige Kontrolle ist daher unerlässlich. Der Luftiter sollte alle 25 Betriebsstunden kontrolliert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftfilter ôfters zu überprüfen.

Achtung: Luftfiter nie mit Benzin oder brennbaren Lôsungsmitteln reinigen. Luftfiter nur mit Druckluft oder durch Ausklopfen reinigen.

7.2.6 Wartung der Zündkerze

Überprüfen Sie die Zündkerze erstmals nach 10

Betriebsstunden auf Verschmutzung und reinigen

Sie diese gegebenenfalls mit einer

Kupferdrahtbürste. Danach die Zündkerze alle 50

Betriebsstunden warten

e_Ziehen Sie den Zündkerzenstecker (Abb.12/Pos. 23) mit einer Drehbewegung ab.

e Entfernen Sie die Zündkerze mit dem beiliegendem Zündkerzenschlüssel.

e Der Zusammenbau erfolgt in umgekehrter Reihentolge.

7.2.7 Reparatur Nach Reparatur oder Wartung vergewissem, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile von anderen Personen und Kindern unzugänglich aufbewahren.

Anleitung_BG_PM 51 M SE SPKl:_ #20 1 Uhr Seite 17

Achtung: Laut Produkthaftungsgesetz haften wir nicht für Schäden die durch unsachgemäBe Repara- tur verursacht werden oder wenn bei Ersatzteilen nicht Originalteile oder von uns freigegebene Teile verwendet werden. Ebenso haften wir nicht für Schäden von unsachgemäBen Reparaturen. Beauf- tragen sie einen Kundendienst oder einen autorisier- ten Fachmann. Entsprechendes gt auch für Zube- hôrteile.

7.2.8 Betriebszeiten

Rasenmäher dürfen nur an Werktagen in der Zeit von 7.00 — 19.00 Uhr betrieben werden. Beachten Sie bitte die gesetzlichen Bestimmungen, die ôrtlich unterschiedlich sein kônnen.

7.3 Vorbereitung für das Einlagern des Rasenmähers

Warnhinweis: Entfernen Sie das Benzin nicht in geschlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe kônnen Explosionen oder Feuer verursachen.

1. Entleeren Sie den Benzintank mit einer Benzin Absaugpumpe.

2. Starten Sie den Motor und lassen Sie den Motor solange laufen bis das restliche Benzin ver- braucht ist .

8. Machen Sie nach jeder Saison einen Olwechsel Dazu entfernen Sie das alte Motorôl vom warmen Motor und füllen neues nach.

4. Entfernen Sie die Zündkerze vom Zylinderkopf. Füllen Sie mit einer Ôlkanne ca. 20 mi Ôl in den Zylinder. Ziehen Sie den Startergrif langsam, so dass das Ôl den Zylinder innen schützt. Schrauben Sie die Zündkerze wieder ein.

5. Reinigen Sie die Kühirippen des Zylinders und das Gehäuse.

6. Reinigen Sie das ganze Gerät, um die Lackfarbe zu schützen

7. Bewahren Sie das Gerät an einem gutgelüfteten Platz oder Ort auf.

7.4 Vorbereitung des Rasenmähers für den Transport

1. Entleeren Sie den Benzintank (siehe Punkt 7.8/1)

2. Lassen Sie den Motor solange laufen bis das

restliche Benzin verbraucht ist.

Entleeren Sie das Motorôl vom warmen Motor.

Entfernen Sie den Zündkerzenstecker von der

5. Reinigen Sie die Kühirippen des Zylinders und das Gehäuse.

6. Hängen Sie den Startseilzug am Haken

(Abb. 8c) aus. Lôsen Sie die Flügelmuttern und klappen den oberen Schubbügel nach unten. Beachten Sie dabei, dass beim Umklappen die Seilzüge nicht geknicket werden.

7. Wickeln Sie einige Lagen Wellpappe zwischen oberen und unteren Schubbügel und Motor, um ein Scheuer zu vermeiden.

7.5 Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

e_Artikelnummer des Gerätes

_Ident- Nummer des Gerätes

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindem. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehôr bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindevenwaltung nach!

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 18 Ne

Warnhinweis: Zuerst den Motor abschalten und das Zündkabel ziehen, bevor Inspektionen oder Justierungen

Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, denken Sie daran, dass der Auspuff und andere Teile heiB sind. Also nicht berühren, um Verbrennungen zu vermeiden.

Unruhiger Lauf, starkes vibrieren des Gerätes

- Schrauben lose - Messerbefestigung lose

- Schrauben prüfen - Messerbefestigung prüfen

- Bremshebel nicht gedrückt - Gashebel falsche Stellung - Zündkerze defekt - Kraftstofftank leer

- Benzinhahn geschlossen

- Bremshebel drücken - Einstellung prüfen - Zündkerze erneuern - Kraftstoff einfüllen

- Luftfilter verschmutzt

- Zündkerze verschmutzt

- Luftilter reinigen

- Zündkerze reinigen

Rasen wird gelb, Schnitt unregelmäBig

- Messer ist unscharf - Schnitthôhe zu gering

- Motordrehzahl zu gering

- Messer schärien - richtige Hôhe einstellen

- Hebel auf max. stellen

Grasauswurf ist unsauber

- Motordrehzahl zu gering - Schnitthôhe zu niedrig - Messer abgenutzt

- Fangsack verstopft

- Gashebel auf max. stellen - richtig einstellen - Messer austauschen

- Fangsack ausleeren

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 19 Ne

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 41 Uhr Seite 20

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 21 Ne

A TP Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 22 Ne

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 23 Ne

Anleitung_BG_PM 51 M SE SPKl:_ #20 1 Uhr Seite 24

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 25 Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 26 Ne

A TP Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 27 Ne

Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 28 Ne

A TP Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-6:41 Uhr Seite Ne

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 41 Uhr Seite 30

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:41 Uhr Seite 31 Ne

03.09.20088:41 Uhr Seite 32 ue

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 41 Uhr Seite 33

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 41 Uhr Seite 34

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 41 Uhr Seite 35

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 42 Uhr Seite 36

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 42 Uhr Seite 37

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 42 Uhr Seite 38

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 39 Ne

Anleitung BG _PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 40 Ne

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 42 Uhr Seite 41

Anleitung BG _PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 42 Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 43 Ne

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 42 Uhr Seite 44

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 42 Uhr Seite 45

Anleitung BG PM 51 M SE SPK1:_ 03.09 PA 42 Uhr Seite 46

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 47 Ne

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 42 Uhr Seite 48

A TP Anleitung_ BG _PM 51 M SE_SPK1:_ 03.09.2008|-6:42 Uhr Seite Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 50 Ne

A TP Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 51 Ne

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 42 Uhr Seite 52

Anleitung_BG_PM 51 M SE SPKl:_ #20 2 Uhr Seite 53

A TP Anleitung BG _PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 54 Ne

Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 55 Ne

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 42 Uhr Seite 56

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 42 Uhr Seite 57

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 58 Ne

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 42 Uhr Seite 59

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 60 Ne

A TP Anleitung BG _PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 61 Ne

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 62 Ne

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 63 Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 64 Ne

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 65 Ne

A TP Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 66 Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|8:42 Uhr Seite 67 Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 68 Ne

2008/8:42 Uhr Seite 69 ue

A TP Anleitung BG _PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 70 Ne

Anleitung_BG_PM 51 M SE SPKl:_ #20 2 Uhr Seite 72

Anleitung_BG_PM 51 M SE SPKl:_ #20 2 Uhr Seite 73

Anleitung_BG_PM 51 M SE SPKl:_ #20 2 Uhr Seite 74

Anleitung_BG_PM 51 M SE SPKl:_ #20 2 Uhr Seite 75

Anleitung_BG_PM 51 M SE SPKl:_ #20 2 Uhr Seite 76

Anleitung_BG_PM 51 M SE SPKl:_ #20 2 Uhr Seite 77

Mielôtt bärmilyen ellenérzést végezne el a késen, leällitani a motort. Gondoljon arra, hogy a kés a motor kikapesoläsa utän még egy pâr mésodpercig utänforog. Ne prébälja sohasem meg megâällitani a kést.

Utasitäs a fünyiräshoz:

Anleitung_BG_PM 51 M SE SPKl:_ Pr t7-RRRE 42 Uhr Seite 78

Anleitung_BG_PM 51 M SE SPKl:_ #20 2 Uhr Seite 79

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 81 Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 82 Ne

erklärt folgende Konformität gemäB EU-Richtlinie und Normen für Artikel declares conformity with the EU Directive

Benzinmotor-Rasenmäher BG-PM 51 M-SE

Frank Product-Management

Art.-Nr.: 34.007.20 L-Nr: 01018 Subject to change without notice

Archivierung: 3400720-39-4155050-08

Anleitung BG _PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 83

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkle, auch auszugsweise ist nur mit aus- drückicher Zustimmung der SC GmbH zulässig.

Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 84

@ Sous réserve de modifications

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 85 Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 86 Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 87 Ne

A TP Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 88 Ne

A TP Anleitung BG _PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 89 Ne

A TP Anleitung_BG_PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 90 Ne

A TP Anleitung BG PM 51 M SE SPK1:_ 03.09.2008|-8:42 Uhr Seite 91 Ne

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solite dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Inen auch telefonisch über die unten angegebene Servicerunummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgen- des:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährieistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschlieBlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäB nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind femer Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäBe Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehër), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkôrpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäBen, üblichen VerschleiB ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund môglichst genau. st der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch geme Defekte am Geräit, die vom Garantie- umfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

iSC GmbH + EschenstraBe 6 + 94405 Landau/isar (Deutschland) Telefon: +49 [0] 180 5 120 509 + Telefax +49 [0] 180 5 835 830 (Anrufkosten: 0,14 Euro/Minute, Festnetz der T-Com) E-Mail: info@isc-gmbh.info + Internet: www.isc-gmbh.info

Name: Retouren-Nr. iSC: L] (StraBe / Nr: Telefon: s S © 4 ® IPLZ Ort a n £ 5 « [Welcher Fehler ist aufgetreten (genaue Angabe): Art-Nr.: ë © sk D a É E

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung môglichst genau. Dadurch kônnen wir ür Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriffen wie ,Gerät funktioniert nicht:

oder ,Gerät defekt“ verzôgert hingegen die Bearbeitung erheblich.

Garantie: JA [] NEIN [] | Kaufbeleg-Nr. / Datum:

© Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugetellt | @ Ihre Anschrift eintragen 1 @ Fehlerbeschreibung und Art-Nr. und L-Nr. angeben 1 © Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen
