Tipo di prodotto	Lavastoviglie
Marca	HAIER
Modello	DW12-CBE6 IS
Larghezza	60 cm
Profondità	60 cm
Altezza	85 cm
Peso	Circa 50 kg
Capacità	12 coperti standard
Tensione di alimentazione	220-240 V ~ 50 Hz
Potenza assorbita totale	1950 W
Pressione dell'acqua	0.03 - 0.6 MPa
Programmi di lavaggio	Intensivo, Normale, Leggero, Bicchieri, Breve, Ammollo, Riscaldamento piatti
Funzioni speciali	Partenza ritardata (2-12 h), Opzione 3 in 1
Addolcitore d'acqua	Sì, regolabile (secondo durezza)
Distributore di detersivo	Scomparto principale con coperchio
Distributore di brillantante	Sì, regolabile (6 posizioni)
Sistema di filtrazione	Filtro semicircolare + filtro a grani, pulizia mensile
Bracci di irrigazione	3 bracci (superiore, inferiore, terzo)
Cestello superiore regolabile in altezza	Sì
Cestello per posate	Sì, rimovibile e riducibile
Sicurezza	Chiusura automatica, protezione contro le perdite, arresto in caso di guasto
Installazione	Incassabile o libero, piano di lavoro rimovibile
Consumo d'acqua	Variabile secondo programma
Livello sonoro	Circa 49 dB (stima)

Domande frequenti - DW12-CBE6 IS HAIER

Cosa fare se la lavastoviglie non si avvia?

Controllare che la spina sia ben inserita, che non ci sia un'interruzione di corrente, che la porta sia chiusa correttamente, che il pulsante Accensione/Spegnimento sia su 'Acceso' e che il rubinetto dell'acqua sia aperto.

Come regolare la durezza dell'acqua?

Svitare il tappo del distributore di sale e ruotare l'anello frecciato da '-' verso '+' a seconda del grado di durezza. Consultare la tabella della durezza nel manuale per la posizione corrispondente alla propria regione.

Posso usare pastiglie 3 in 1?

Sì, se si utilizzano pastiglie 3 in 1, attivare l'opzione '3 in 1' sul pannello. In questo caso, non riempire il brillantante e il sale, ma la spia del brillantante rimarrà accesa.

Come pulire i filtri?

Dopo ogni ciclo, sciacquare il filtro semicircolare e il raccoglitore sotto acqua corrente. Una volta al mese, smontare il gruppo filtro (filtro semicircolare + filtro a grani) e pulirlo con una spazzola. Rimontare correttamente prima di avviare un lavaggio.

I bracci di irrigazione sono ostruiti, cosa fare?

Svitare i bracci di irrigazione (superiore e inferiore) e pulire i fori con uno stuzzicadenti o una spazzola sotto acqua corrente. Rimontarli assicurandosi che ruotino liberamente.

Perché ci sono depositi bianchi sulla mia stoviglia?

Ciò potrebbe essere dovuto a una mancanza di sale o brillantante, o a una regolazione errata della durezza dell'acqua. Controllare il livello di sale e brillantante e regolare l'impostazione della durezza in base all'acqua.

La lavastoviglie ha cattivo odore, come risolvere?

Pulire regolarmente i filtri e le guarnizioni della porta. Lasciare la porta leggermente aperta dopo ogni lavaggio. Per un odore persistente, eseguire un ciclo a vuoto con aceto bianco o un prodotto detergente per lavastoviglie.

Lo scarico non funziona, cosa controllare?

Assicurarsi che il tubo di scarico non sia schiacciato o piegato. Verificare che il filtro non sia ostruito. Se il problema persiste, la spia 'Ammollo' lampeggia rapidamente, annullare il ciclo e contattare il servizio post-vendita.

Una spia lampeggia rapidamente, cosa significa?

Se la spia del ciclo 'Ammollo' lampeggia rapidamente, indica un problema di alimentazione dell'acqua. Controllare il rubinetto e il tubo di ingresso. Se un'altra spia lampeggia rapidamente, spegnere l'apparecchio e contattare un tecnico.

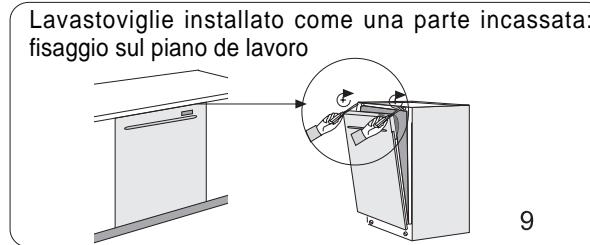

Come installare la lavastoviglie?

Posizionare l'apparecchio vicino a un punto di presa d'acqua (fredda o calda max 60°C), uno scarico e una presa elettrica. Collegare i tubi (ingresso e uscita), livellare regolando i piedini e fissare il piano di lavoro se necessario. Consultare il manuale per gli schemi dettagliati.

MANUALE UTENTE DW12-CBE6 IS HAIER

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere trattato come un normale rifiuto domestico, ma deve essere portato presso un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto.

Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

La sicurezza, una buona abitudine

AVVISO

Leggere con attenzione le istruzioni contenute nel presente manuale, in quanto contengono informazioni importanti per una sicura e corretta installazione, per l'uso e la manutenzione dell'apparecchiatura.

Questo elettrodomestico è conforme alle seguenti

direttive CEE:

• 73/23/CEE del 19 febbraio 1973 (bassa tensione) e successivi emendamenti;
• 89/336/CEE del 3 maggio 1989 (compatibilità elettromagnetica) e successivi emendamenti.
• Smaltire con attenzione il materiale d'imballaggio.
• Dopo aver eliminato l'imballo, verificare che l'elettrodomestico non sia danneggiato. In caso di dubbi, contattare il personale qualificato.
• La lavastoviglie deve essere utilizzata esclusivamente da persone adulte per il lavaggio di stoviglie e utensili da cucina.
• Regole fondamentali da seguire quando si utilizza l'elettrodomestico:
• Non toccare mai la lavastoviglie a piedi scalzi o con mani o piedi bagnati;
• Evitare l'impiego di prolunghe o di doppie prese; durante l'installazione, il cavo di alimentazione non deve essere eccessivamente o pericolosamente piegato o schiacciato.
• Se l'apparecchio non funziona in maniera corretta, oppure prima di eseguire la manutenzione, scollegare l'alimentazione elettrica.
• Tenere i detersivi fuori dalla portata dei bambini ed evitare che si avvicinino alla lavastoviglie quando lo sportello è aperto.
• Questo apparecchio non può essere installato all'aperto, nemmeno in aree coperte da un tetto; inoltre è molto pericoloso lasciarlo esposto agli agenti atmosferici.
• Non toccare la resistenza durante o dopo un ciclo di lavaggio.
• Non appoggiarsi o sedersi sullo sportello aperto, perché ciò potrebbe causare il ribaltamento della lavastoviglie.
• In caso di malfunzionamento, chiudere il rubinetto di alimentazione dell'acqua e scollegare la spina dalla presa di corrente. Poi, consultare la sezione intitolata "Soluzione dei problemi". Se non è possibile risolvere il problema, contattare un centro assistenza.
• Solo il personale specializzato è autorizzato a fare riparazioni.
• Gli elettrodomestici che non possono più essere utilizzati devono essere resi inutilizzabili tagliando il cavo di alimentazione e togliendo la chiusura dello sportello.
• Occorre posizionare la lavastoviglie in modo che la spina sia accessibile.
• In caso di installazione su pavimento rivestito di moquette, questa non deve ostruire l'apertura dello sportello della lavastoviglie.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo speciale o da un'unità reperibile presso il produttore o un agente per l'assistenza.

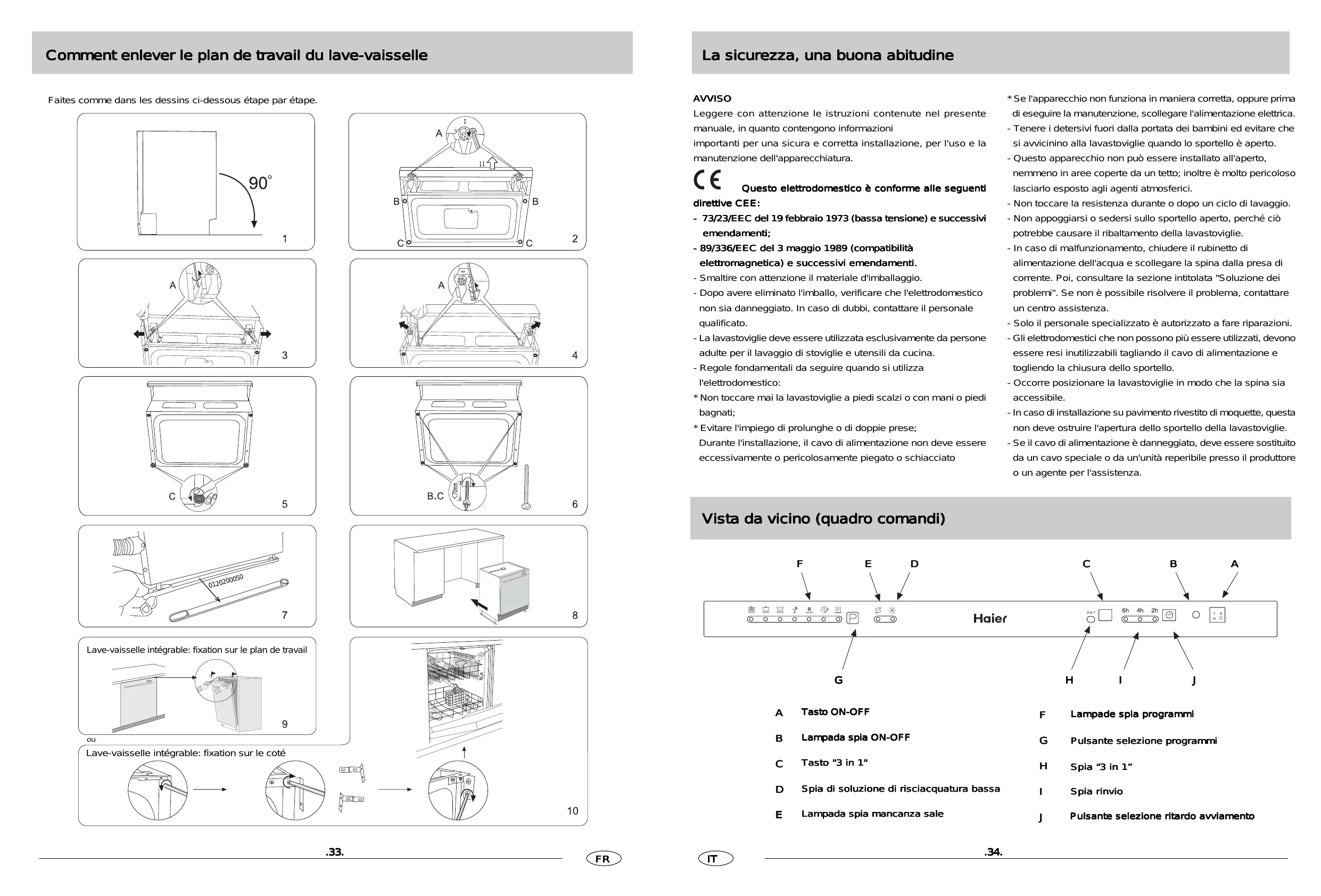

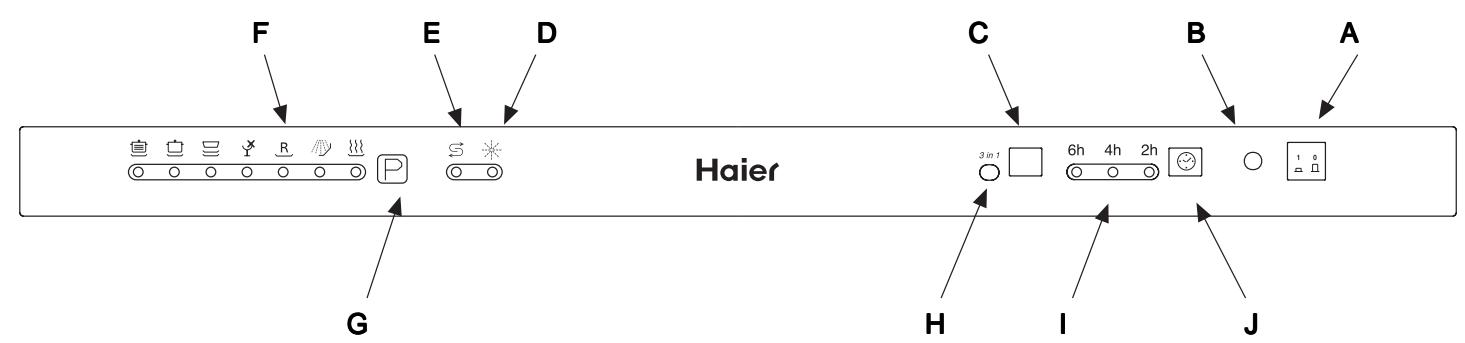

Vista da vicino (quadro comandi)

A Tasto ON-OFF

F Lampade spia programmi

B Lampada spia ON-OFF

G Pulsante selezione programmi

C Tasto "3 in 1"

H Spia "3 in 1"

D Spia di soluzione di risciacquatura Bassa

Spia rinvio

E Lampada spia mancanza sale

J Pulsante selezione ritardo avviamento

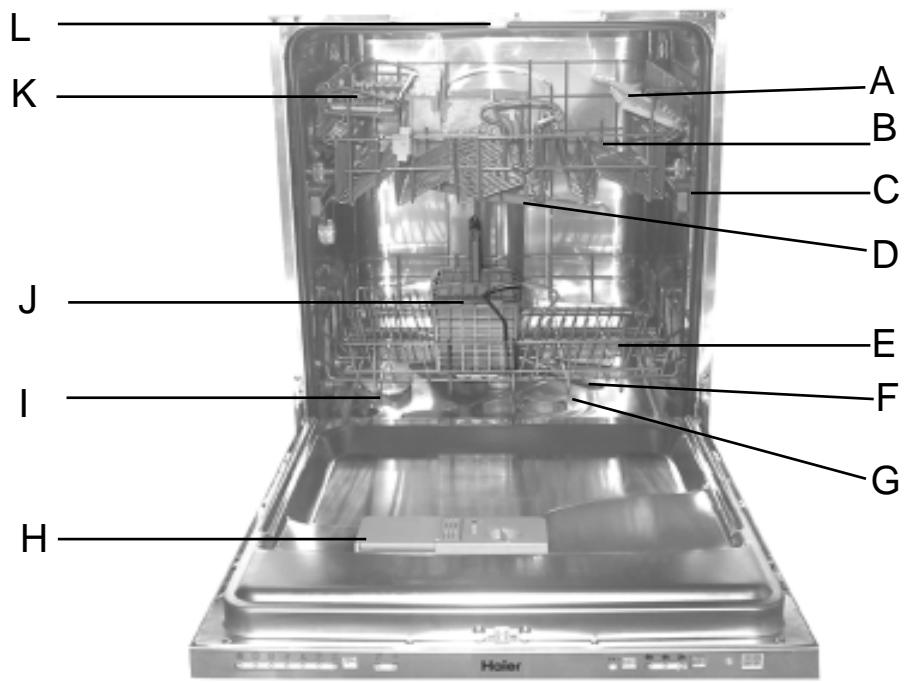

A Rastrelliera per tazze

G Filtrolavaggio

B Cestello superiore

H Contenitore detersivo e brillantante

C Regolazione altezza cestello

I Tappo contenitore sale

D Irroratore superiore

J Cesto per argenteria

E Cestello inferiore

K Scaffali per coltelli

F Irroratore inferiore

L Terzo aspersore

Caratteristiche tecniche

Larghezza	60 cm
Profondità	60 cm
Altezza	85 cm
Capacità	12 coperti standard
Pressione dell'acqua da	0.03-0.6MPa
Tensione di potenza	220-240V~ 50Hz
Potenza assorbita totale	1950W

Sale

Sale

La durezza dell'acqua varia da luogo a luogo. Se la lavastoviglie funziona con acqua dura, su piatti e utensili si formano dei depositi.

Questo elettrodomestico è dotato di un addolcitore speciale che utilizza un sale appositamente studiato per eliminare calcare e sali minerali dall'acqua.

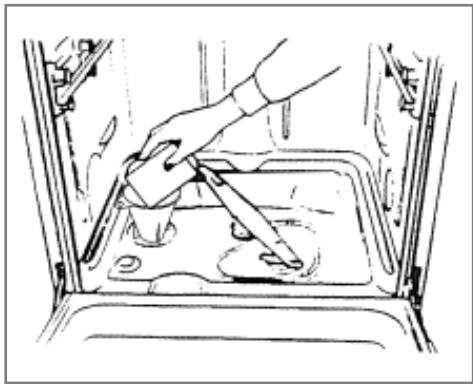

Inserimento del sale nell'addolcitore

Utilizzare esclusivamente sale per lavastoviglie. Il contenitore del sale si trova sotto il cestello inferiore e deve essere riempito nel modo seguente:

• Estrarre il cestello inferiore e svitare e togliere il coperchio del contenitore del sale;
• Prima di inserire il sale per la prima volta, riempire il contenitore con acqua;
• Posizionare l'estremità dell'imbuto (in dotazione) nel foro e inserire circa 2 kg di sale. È normale che fuoriesca una piccola quantità di acqua dal contenitore.
• Riavvitare con attenzione il tappo.

Riempire il distributore di sale solo quando la spia del "livello di sale" (situata sul pannello dei comandi) è accesa. - Per impedire la formazione di ruggine, inserire il sale subito prima dell'inizio di un ciclo di lavaggio.

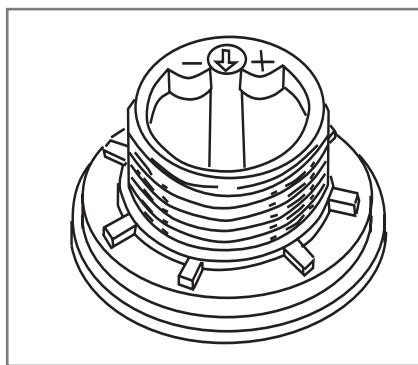

Regolazione del consumo del sale

La lavastoviglie è predisposta per la regolazione del quantitativo di sale consumato in base alla durezza dell'acqua disponibile. Ciò permette di migliorare e personalizzare il livello di consumo del sale, riducendolo al minimo.

Per regolare il consumo di sale, procedere nel modo seguente:

• Svitare il tappo del contenitore del sale;
• Sul collo del contenitore è presente un anello con una freccia (vedi figura precedente).
• Se necessario, ruotare l'anello in senso antiorario, dal simbolo

"-" verso il simbolo "+", in base alla durezza dell'acqua.

Per eseguire le regolazioni, si consiglia vivamente di consultare la seguente tabella.

Durezza dell'acqua

Durezza dell'acqua

Livello	°fH	°dH	mmol/l	Posizione selettore	Consumo sale (grammi/ciclo)	Autonomia (cicli/2kg.)
1	0 14	0 17	0 1,7	/	0	/
2	14 36	18 44	1,8 4,4	" - "	20	60
3	36 71	45 89	4,5 8,9	MED	40	40
4	>71	>89	>8,9	" + "	60	25

Detersivo e brillantante

Detersivo

Utilizzare esclusivamente detersivi per lavastoviglie. Il contenitore deve essere riempito prima dell'inizio di ciascun ciclo di lavaggio, seguendo le istruzioni contenute nella "Tabella dei cicli di lavaggio". Il contenitore del detersivo si trova nel pannello interno dello sportello.

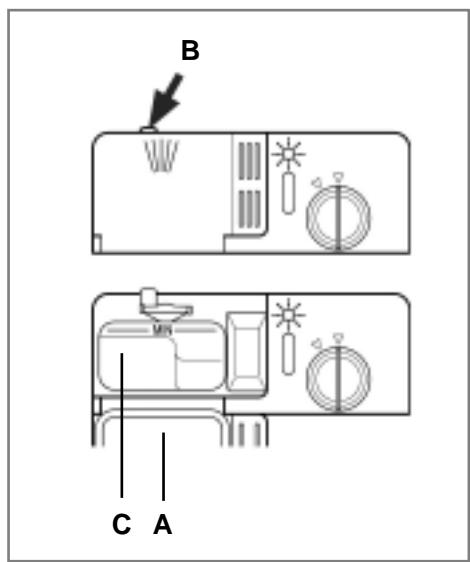

Inserimento del detersivo

Per aprire il coperchio "A" del contenitore, premere il pulsante "B". Il detersivo per il ciclo di lavaggio deve essere inserito nello scomparto "C".

Dopo aver inserito il detersivo, chiudere il coperchio premendolo fino a sentire un clic.

Nota: per agevolare la chiusura del coperchio, eliminare eventuali residui di detersivo in eccesso dal contenitore.

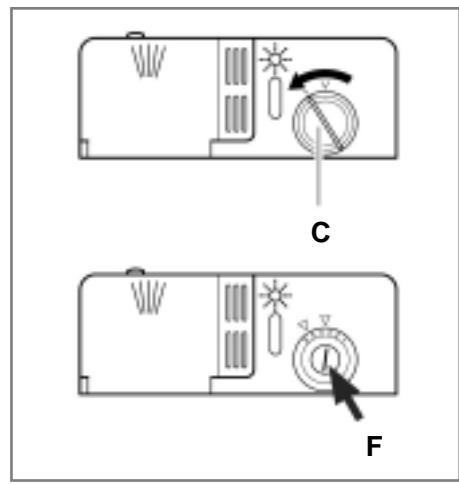

Brillantante

Questo prodotto rende i piatti brillanti e ne facilita l'asciugatura, rimuovendo le macchie. Il contenitore si trova nel pannello interno dello sportello e deve essere riempito dopo circa 80 cicli di lavaggio.

Per aprire il contenitore del brillantante, ruotare il tappo "C" in senso antiorario, quindi aggiungere il brillantante, prestando attenzione a non farlo fuoriuscire.

Il quantitativo di brillantante utilizzato per ciascun ciclo di lavaggio può essere regolato ruotando l'apposito dosatore "F", posizionato sul coperchio "C", con un cacciavite. Vi sono 6 diverse impostazioni; quella che prevede un dosaggio normale è la numero 3.

Importante: il corretto dosaggio del brillantante migliora l'asciugatura delle stoviglie.

Se sulle stoviglie rimangono gocce di acqua o macchie, occorre regolare il dosatore su un'impostazione superiore. Se invece le stoviglie presentano striature bianche, regolare il dosatore su un'impostazione inferiore.

Caricamento delle stoviglie

Prima di inserire i piatti nella lavastoviglie, eliminare i residui alimentari più grossi per evitare di intasare il filtro e ridurre le prestazioni dell'elettrodomestico.

Se i residui alimentari presenti su pentole e padelle sono particolarmente difficili da eliminare, consigliamo di lasciarli in ammollo prima di procedere al lavaggio. Ciò evita di dover effettuare ulteriori cicli di lavaggio. Estrarre il cestello per semplificare il caricamento della lavastoviglie.

Come riempire il cestello inferiore

Si consiglia di disporre sul cestello inferiore le stoviglie maggiormente sporche: pentole, padelle, coperchi, piatti e contenitori di portata, come illustrato nella figura a destra.

Si consiglia di posizionare i piatti di portata e i coperchi sui bordi dei cestelli per evitare di bloccare la rotazione del braccio aspersore superiore.

• Pentole e ciotole devono essere sempre rivolte verso il basso.
• Le pentole più grosse devono essere inclinate per facilitare lo scolo dell'acqua.
• Il cestello inferiore è equipaggiato con griglia piegabile verso il basso (vedi fig.A) in modo che batteria da cucina più grande o più numerosa possa essere caricata.
• Il cestello delle posate può essere scomposto (vedi fig.B) in modo da utilizzarne solo una sezione quando il carico di posate è limitato. In quel modo ci sarebbe più spazio per altre pentole e tegami sul cestello inferiore.
• Sistemare le posate nell'apposito cestello con il manico rivolto verso il basso; se nel cestello vi sono contenitori laterali per le posate, i cucchiai devono essere posizionati individualmente negli appositi contenitori. Gli utensili particolarmente lunghi devono essere posti in posizione orizzontale nella parte anteriore del cestello superiore.

Come riempire il cestello superiore

Il cestello superiore è predisposto per stoviglie più delicate e leggere, come bicchieri, tazze da caffè e tè, piattini, piatti e coppette, o altre piccole padelle (purché non eccessivamente sporche).

Posizionare i piatti e le pentole in modo che non vengano mossi dallo spruzzo dell'acqua.

L'altezza del cestello superiore può essere regolata usando le manopole laterali (vedi fig.C).

Regolare il cestello superiore al livello più alto e ci sarà più spazio per altre pentole e piatti sul cestello inferiore.

supporto

Appoggiare i bicchieri alti e stoviglie con manico lungo su scaffale, anziché sugli altri stoviglie da lavare (vedi fig.D).

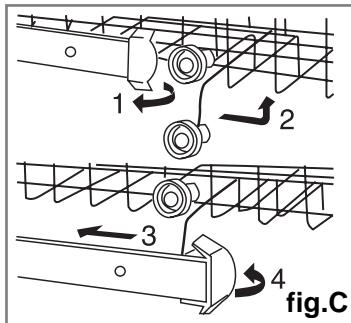

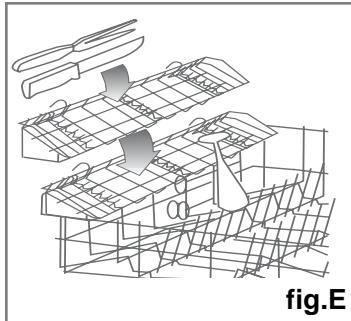

scaffali per coltelli

Questo scaffale è situato al di sotto dello scaffale superiore. Si possono separare i coltelli grandi e taglienti da lavare indipendentemente per evitare eventuali danneggiamenti (vedi fig. E).

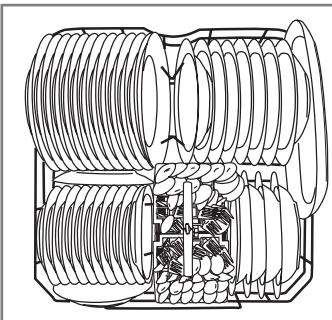

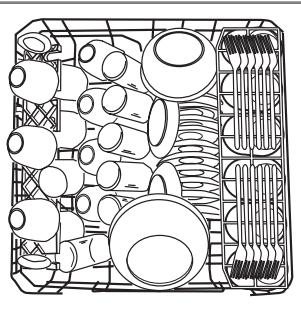

Cestello inferiore Cestello superiore

Capacità 12 coperti standard

A3

A1

A2

A4

fig. A

Come avviare la macchina

Avviare un ciclo di lavaggio

Dopo aver completato tutti i passi di installazione nel paragrafo precedente, dopo il rifornimento d'acqua all'apparecchio, aprire parzialmente la porta della lavastoviglie e premere il tasto ON-OFF "A" che si trova sul pannello di controllo. La spia "B" si illuminerà. A quel punto, l'apparecchio è attivo e pronto ad essere programmato.

Impostare ed avviare un ciclo di lavaggio

Selezionare il ciclo desiderato premendo il tasto di selezione del ciclo "G". Ogni volta che viene premuto, una delle spie del ciclo "F" comincia a lampeggiare di seguito. Selezionare il ciclo di lavaggio considerato più appropriato per il tipo di piatti da lavare (consultare la tabella dei cicli di lavaggio contenuta nel presente manuale, soprattutto quando l'apparecchio viene usato per la prima volta).

Chiudere la porta e dopo alcuni minuti suonerà un breve segnale acustico indicando che il ciclo di lavaggio è iniziato e non è più modificabile. Se necessario, vedere il paragrafo intitolato "Cancellare o modificare un ciclo durante il lavaggio". La fine del ciclo sarà segnata da 6 suoni acustici e la spia "F" si spegne.

Cancellare o modificare un ciclo durante il lavaggio...

Per modificare o cancellare un ciclo di lavaggio già avviato (avendo cura di aprire prima la porta), è necessario resettare il programma precedente, tenendo premuto il selettore programmi "G" per almeno 3 secondi; si sentirà un breve segnale acustico. Se l'operazione di reset ha avuto successo, inizia la fase di scarico. Una volta che lo scarico è terminato, la lavastoviglie sarà pronta per la selezione di un nuovo programma di lavaggio.

Premessa: Un ciclo in funzione può essere modificato solo quando non venga attivato per un periodo lungo.

Altrimenti, il detersivo potrebbe essere usato e l'acqua di lavaggio potrebbe essere scaricata dalla lavastoviglie.

Se si verifica una situazione del genere, il dispensatore di detersivo deve essere riempito di nuovo (vedi il paragrafo intitolato "Inserimento Del Detersivo").

Per modificare il ciclo attualmente in funzione, aprire la porta, premere il tasto di ON-OFF "A". Quando il ciclo viene cancellato, verrà emesso un breve segnale acustico dalla lavastoviglie e la spia relativa si spegnerà. Per configurare un nuovo ciclo di lavaggio, seguire le istruzioni contenute nel paragrafo intitolato "Impostare ed Avviare un Ciclo di Lavaggio".

Se alcuni piatti sono stati dimenticati...

Il ciclo di lavaggio può essere interrotto aprendo attentamente la porta (allo scopo di evitare lo spruzzo d'acqua calda). Quando la porta è di nuovo chiusa, il ciclo comincerà automaticamente dal punto dove si è interrotto (dopo 30 secondi).

Alla fine del ciclo di lavaggio...

La fine del ciclo sarà indicata da 6 segnali acustici e nello stesso tempo la spia "F" viene spenta. Aprire la porta, tenere spento

l'apparecchio tramite l'interruttore ON-OFF e tenere chiuso il rubinetto dell'acqua all'apparecchio. Aspettare alcuni minuti prima di rimuovere i piatti per evitare di tenerli quando sono ancora caldi (quando sono più suscettibili di essere rotti) e per avere un effetto migliore di asciugamento.

Configurare il tempo di rinvio dell'avvio

Aprire la porta della lavastoviglie parzialmente. Se il tasto "J" viene premuto (vedi "Visione da vicino - Pannello di Controllo"). Il tempo d'avvio per il ciclo di lavaggio può essere rinviato di 2, 4, 6, 8, 10 o 12 ore. Ogni volta che il tasto viene premuto, la spia "I" lampeggia indicando la lunghezza di rinvio. Dopo che il tempo di rinvio è stato selezionato, il ciclo di lavaggio può essere configurato, come spiegato in "Avviare un ciclo di lavaggio..." Chiudere la porta, ed a quel momento il tempo di rinvio comincia a contare.

Durante quel periodo, la spia di rinvio (I) viene accesa. Alla fine del tempo di rinvio, la spia viene spenta ed il ciclo viene avviato.

Nota bene:

a) Durante il periodo di rinvio, nessuna configurazione può essere modificata. Se necessario, può essere cancellato premendo il tasto ON-OFF "A" sul pannello di controllo. b) Se l'alimentazione dell'apparecchio viene interrotta o la porta viene aperta durante il periodo di rinvio, l'orologio smette di contare. Ricomincia quando l'alimentazione viene ripristinata o quando la porta viene chiusa.

Tasti di regolazione del ciclo di lavaggio Selettore "3 in 1"

Questo selettore è adatto per il lavaggio con detersivo in triplice (vedi la parte del pannello di controllo, lettera "C" per riferimento). Quando si usano i prodotti "3 in 1", le spie del brillantante e del sale non hanno alcun significato. Può pertanto essere utile spegnere la spia del brillantante. Si noti che solo alcune lavastoviglie dispongono di questa funzione; per la durezza dell'acqua selezionare l'impostazione minima possibile.

Se si decide di passare all'uso della combinazione standard di detergenti, si consiglia di:

1. Riempire le vaschette sia del sale che del brillantante. 2. Impostare il valore massimo per la durezza dell'acqua ed eseguire tre cicli di lavaggio normali a vuoto. 3. Regolare di nuovo l'impostazione per la durezza dell'acqua in base alle condizioni dell'acqua nella propria area geografica (attenersi al manuale d'istruzioni).

Avviso

Non inserire le pastiglie nella vaschetta o nel cestello delle posate, poiché il lavaggio sarebbe di scarsa qualità. Le pastiglie devono essere inserite nel dosatore del detergente.

Tabella programmi

Cycle	Informazione di Selezione di Ciclo	Descrizione di Ciclo	Detersivo	Solutizione di Risciacquatura
Lavaggio Intensivo	Piatti, batteria da cucina molto sporchi. (Non è da usare con gliarticoli delicati).	Pre-lavaggio con acqua calda. Lavaggio prolongato da 70°C. Risciacquatura con acqua fredda. Risciacquatura con acqua calda. Asciuagamento.	30g
Lavaggio Normale	Piatti, batteria da cucina di sporcizia normale. Ciclo quotidiano standard.	Viene usata acqua fredda per il secondo prelavaggio. Lavaggio prolongato da 55°C. Risciacquatura con acqua fredda. Risciacquatura con acqua calda. Asciuagamento.	30g
Lavaggio leggero (IEC-EN50242)	Piatti di sporcizia normale batteria da cucina senza residuo secco	Pre-lavaggio con acqua fredda. Lavaggio prolongato da 50°C. Risciacquatura con acqua fredda. Risciacquatura con acqua calda. Asciuagamento.	5g+25g	(5)
Articoli di vetro	Ciclo economico, veloce da essere usato per articoli i quali sono sensibili per la temperature alta. Lo esegui immediamente dopo quando i piatti sono stati usati.	Lavaggio da 60°C. Risciacquare con acqua calda. Risciacquo calda. Asciuagamento.	15g
Lavaggio Velocce	Ciclo economico e veloce da essere usato per i piatti non molto sporchi appena durante essere usati. Non c'è il ciclo di asciuagamento.	Lavaggio breve a 40°C. Risciacquo freddo.	15g
Ammollo	Pre-lavaggio dei piatti, della batteria da cucina quando aspetti il completamento del caricodopo il pasto successivo.	Breve lavaggio freddo ad evitare che il residuo di cibo possa essere essiccati sui piatti.
Lavaggio caldo	Il ciclo di lavaggio caldo e di asciugamento degli articoli da tavola	Lavaggio caldo

Consigli per risparmiare

• È importante attivare la lavastoviglie possibilmente a pieno carico per ottimizzare i consumi; per evitare che nel frattempo si formino cattivi odori e incrostazioni, potete utilizzare i cicli di ammollo.
• Scegliete il programma adeguato: la scelta del programma dipende dal tipo di stoviglie da lavare e dal loro grado di sporco.

Come tenere in forma la lavastoviglie

Dopo ogni lavaggio

Dopo ogni lavaggio chiudete il rubinetto dell'acqua e lasciate socchiusa la porta in modo che non ristagnino né umidità né cattivi odori.

Staccare la spina

Prima di fare qualsiasi pulizia o manutenzione, staccare sempre la spina dalla presa: non correte alcun pericolo.

Niente solventi né abrasivi

Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare né solventi né abrasivi, ma solo un panno imbevuto di acqua tiepida e sapone.

Per eliminare eventuali macchie sulla superficie della vasca, utilizzare un panno imbevuto di acqua e un po' di aceto bianco o un prodotto specifico per la pulizia della lavastoviglie.

Pulizia e manutenzioni particolari

Gruppo del filtro

Per migliorare prestazioni e risultati, si consiglia di pulire il gruppo del filtro, che consente di trattenere le particelle di cibo rimaste nell'acqua di lavaggio e, di conseguenza, di riutilizzarla durante il ciclo. Per questo motivo si consiglia di eliminare i residui di cibo più grossi rimasti nel filtro dopo ogni ciclo di lavaggio, risciacquando il filtro e la tazza semicircolare "A" sotto l'acqua corrente. Per estrarre il gruppo del filtro, tirare l'apposita maniglia verso l'alto. L'intero gruppo del filtro (costituito dal filtro semicircolare "A" e dal filtro fine "B") deve essere pulito almeno una volta al mese. Pulire il filtro e il filtro fine servendosi di una spazzola. Poi rimontare le parti del filtro come illustrato nelle figure seguenti e reinserire l'intero gruppo nella lavastoviglie, posizionandolo nell'apposito alloggiamento e premendo verso il basso. La lavastoviglie non deve mai essere utilizzata senza i filtri. L'inserimento incorretto dei filtri può ridurre le prestazioni della lavastoviglie e danneggiare piatti e utensili.

• Dosate la giusta quantità di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglie più pulite, ma solamente un maggiore impatto ambientale.
• Non è più vantaggioso risciacquare i piatti, la batteria da cucina e gli utensili prima di caricarli nella lavastoviglie.

In caso di trasloco

In caso di trasloco, possibilmente mantenete l'apparecchio in posizione verticale; se fosse necessario, inclinatelo sul lato posteriore.

Le guarnizioni

Uno dei fattori responsabili del ristagno di odori all'interno della lavastoviglie è rappresentato dai residui di cibo che rimangono nelle guarnizioni. Basterà pulirle periodicamente con una spugnetta inumidita.

Se partite per le vacanze

Quando andate in vacanza, è consigliabile fare un lavaggio a vuoto, dopodiché staccare la spina, chiudere il rubinetto di ingresso dell'acqua e lasciare socchiusa la porta; le guarnizioni dureranno più a lungo e all'interno non si formeranno odori sgradevoli.

Pulizia dei bracci aspersori

A volte capita che residui alimentari rimangano incrostati sui bracci aspersori e blocchino i fori (vedi "L'interno della lavastoviglie", lettere D-F). Controllare periodicamente i bracci aspersori e pulirli, se necessario.

Controlla il filtro d'immissione d'acqua

Pulisci periodicamente il filtro d'immissione d'acqua (guarda la figura) situato sullo scarico del rubinetto del rifornimento d'acqua. Dopo aver chiuso il rubinetto d'acqua, svita la fine del tubo di rifornimento d'acqua, rimuovi il filtro e puliscilo accuratamente sotto l'acqua corrente. Poi, rimetti il filtro al suo posto originale e stringi il tubo di rifornimento d'acqua al suo posto.

C'è qualche problema?

Può succedere che la lavastoviglie non funzioni o non funzioni correttamente. Prima di contattare l'assistenza, cercare di risolvere personalmente i problemi: non è stato premuto uno dei tasti o non è stata eseguita un'operazione fondamentale?

La lavastoviglie non parte

Controllare che:

• la spina sia inserita correttamente nella presa;
• vi sia corrente nella casa;
• lo sportello sia chiuso correttamente;
• il tasto ON-OFF sia su "ON";
• il rubinetto dell'acqua sia aperto.

La lavastoviglie non carica l'acqua

Controllare che:

• il rubinetto dell'acqua sia aperto e il tubo attaccato correttamente;
• l'acqua arrivi alla casa e abbia pressione sufficiente;
• il tubo di alimentazione dell'acqua non sia schiacciato o piegato;
• il filtro del tubo di alimentazione non sia intasato.

Le stoviglie non sono pulite

Controllare che:

• il rubinetto dell'acqua sia aperto e il tubo attaccato correttamente;
• l'acqua arrivi alla casa e abbia pressione sufficiente;
• il tubo di alimentazione dell'acqua non sia schiacciato o piegato;
• il filtro del tubo di alimentazione non sia intasato.

La lavastoviglie non scarica l'acqua

Controllare che:

• il tubo di scarico non sia schiacciato o piegato.

Sulla superficie delle stoviglie si formano residui calcarei o una pellicola bianca

Controllare che:

• il coperchio del contenitore del sale sia chiuso correttamente;
• il dosaggio del brillante sia corretto.

Messaggi di errore

La lavastoviglie è equipaggiata con un sistema di sicurezza che permette di scoprire i problemi operativi e i malfunzionamenti. Questi malfunzionamenti sono segnalati da un rapido lampeggiamento di una delle spie LED di programmazione "F". Solo nel caso in cui la spia per il ciclo d'ammollo (vedi la tabella per i cicli) lampeggi rapidamente, bisogna cancellare il ciclo come descritto nella sezione intitolata "Modificare un Ciclo in Funzione". E poi, verificare che ci sia l'acqua nella rete e che il rubinetto sia tenuto aperto. Se il messaggio continua, chiedere l'assistenza tecnica, indicando il messaggio esistente.

Se qualsiasi altra spia comincia a lampeggiare rapidamente, spegnere l'apparecchio e chiedere l'assistenza tecnica, indicando quale indicatore comincia a lampeggiare.

Qualora, nonostante questi controlli, la lavastoviglie non funzioni e/o il problema persista, contattare il centro di assistenza autorizzato più vicino e fornire le seguenti informazioni:

• il tipo di problema;
• il numero del modello (Mod...) e il numero di serie (S/N...), indicati nella targhetta sul lato bianco della parte interna dello sportello.

Non ricorrere mai a tecnici non autorizzati e non permettere l'installazione di ricambi non originali.

Installazione

Posizionamento della lavastoviglie

Sistemare la lavastoviglie nella posizione desiderata. La parte posteriore dovrebbe essere appoggiata ad una parete e i lati ai mobili o alle pareti adiacenti. La lavastoviglie è dotata di tubi di alimentazione e scarico che possono essere posizionati a destra o a sinistra per semplificare una corretta installazione dell'elettrodomestico.

Livellamento della lavastoviglie

Dopo aver posizionato la lavastoviglie, regolare l'altezza dei piedini (avvitandoli o svitandoli) per livellarla. In ogni caso, la lavastoviglie non deve essere inclinata più di 2°. Un corretto livellamento della lavastoviglie contribuisce ad aumentare le prestazioni.

Allacciamento dell'acqua fredda

Attaccare il tubo flessibile per l'acqua fredda ad un connettore filettato 3/4 (gas) e verificare che sia collegato correttamente (vedi Fig.1).

Per alcuni modelli è presente un tubo di carico "Aquastop" (vedi Fig.2) in cui un piccolo filtro è inserito nella bocca filettata.

Se le tubazioni dell'acqua sono nuove o non sono state utilizzate per un lungo periodo di tempo, lasciare scorrere l'acqua per essere certi che sia pulita e priva di impurità. Questa precauzione consente di evitare il rischio di bloccare e danneggiare il tubo di alimentazione e la lavastoviglie stessa.

Allacciamento dell'acqua calda

La lavastoviglie può essere collegata anche alla conduttura domestica dell'acqua calda (sistema centralizzato, impianto di riscaldamento), purché la temperatura non superi i 60°C.

In quel caso, la durata del ciclo di lavaggio diminuisce di circa 15 minuti e l'efficienza del lavaggio risulta leggermente ridotta. Eseguire l'allacciamento all'acqua calda seguendo le stesse procedure descritte per il collegamento alle condutture dell'acqua fredda.

Attenzione:

L'apparecchio deve essere connesso alla presa d'acqua con tubo nuovo. Non utilizzare, per l'allacciamento, tubi già usati in precedenza.

Protezione anti-allagamento

La lavastoviglie è dotata di un sistema che blocca l'alimentazione dell'acqua qualora venga riscontrato un problema al tubo di alimentazione, oppure qualora si verifichino perdite all'interno dell'apparecchio, per prevenire ulteriori danni all'apparecchio. Qualora, per qualsiasi ragione, la scatola contenente i componenti elettrici risulti danneggiata, staccare immediatamente la spina

della lavastoviglie dalla presa. Per un corretto funzionamento del dispositivo anti-allagamento, la scatola "A" con il tubo di alimentazione deve essere attaccata al rubinetto come illustrato nella Fig. 2. Non è accettabile nessun altro tipo di collegamento. Il tubo di alimentazione dell'acqua non deve essere tagliato per nessun motivo, dal momento che contiene componenti elettrici sotto tensione. Qualora la lunghezza del tubo non sia adatta all'allacciamento desiderato, il tubo deve essere sostituito con uno di lunghezza adeguata. Tale tubo può essere richiesto presso i rivenditori e i centri di assistenza specializzati.

Allacciamento del tubo di scarico

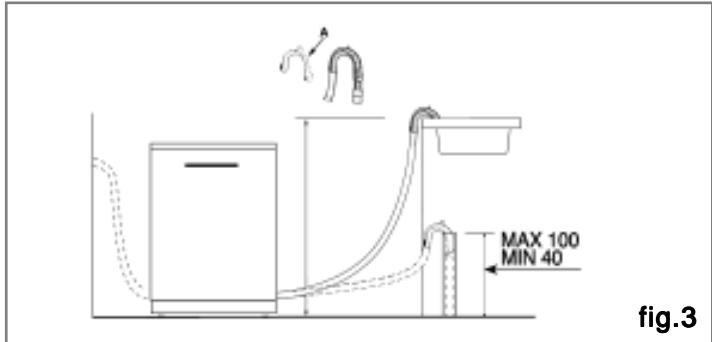

Inserire il tubo di scarico in una tubazione di scarico con diametro minimo di 4 cm, oppure appoggiarlo al lavandino, evitando di piegarlo o di schiacciarlo, utilizzando l'apposito supporto speciale in plastica in dotazione con la lavastoviglie (vedi Fig.3). L'estremità libera del tubo deve essere ad un'altezza compresa tra 40 e 100 cm e non deve essere immersa nell'acqua.

Attenzione:

L'apposito supporto in plastica deve essere fissato saldamente alla parete per evitare che il tubo di scarico si muova e l'acqua fuoriesca.

Collegamento elettrico

Dopo aver verificato che i valori di tensione e frequenza della corrente domestica corrispondano a quelli della targhetta nominale (posta sulla parte interna in acciaio inox dello sportello della lavastoviglie) e che l'impianto elettrico possa supportare la tensione massima riportata sulla targhetta, inserire la spina in una presa elettrica correttamente messa a terra (la messa a terra dell'apparecchio è un requisito di sicurezza imposto per legge). Se la presa elettrica a cui deve essere collegato l'apparecchio non è adatta alla spina, sostituire la spina. Evitare di utilizzare adattatori o dispositivi analoghi che potrebbero causare surriscaldamenti e bruciature.

Attenzione:

La spina della lavastoviglie deve essere accessibile anche quando l'apparecchio è installato come una parte incassata in modo che la manutenzione possa essere fatta con sicurezza.

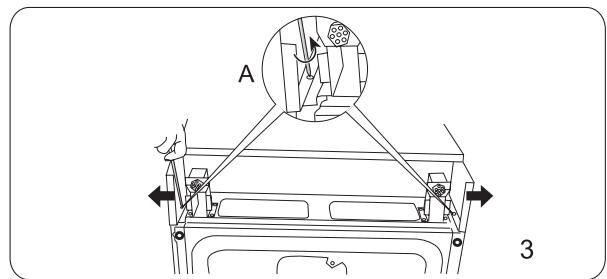

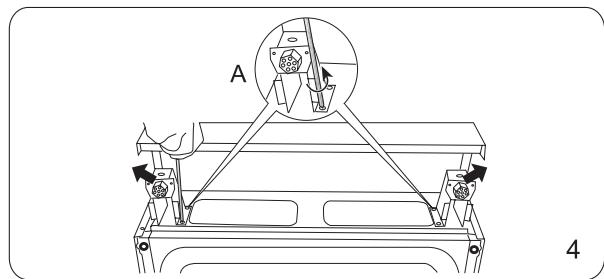

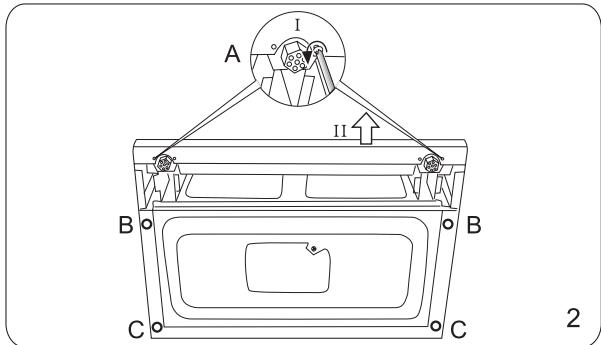

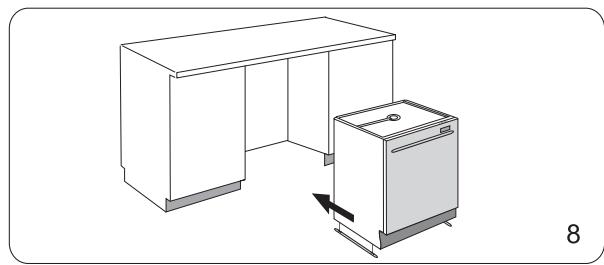

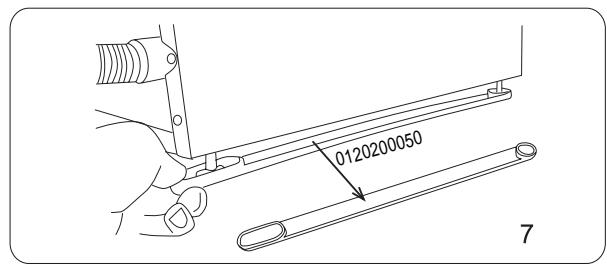

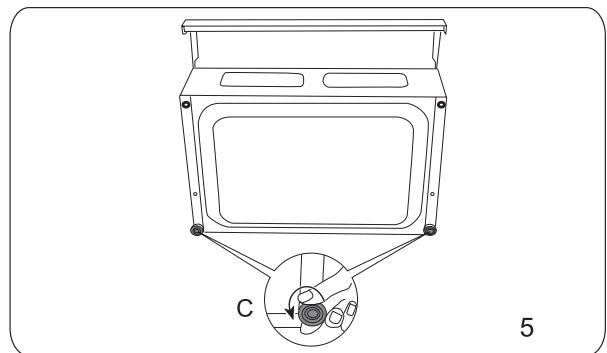

Come togliere il coperchio della lavastoviglie

Prego di seguire le seguenti foto passo per passo.

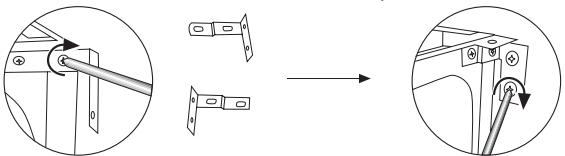

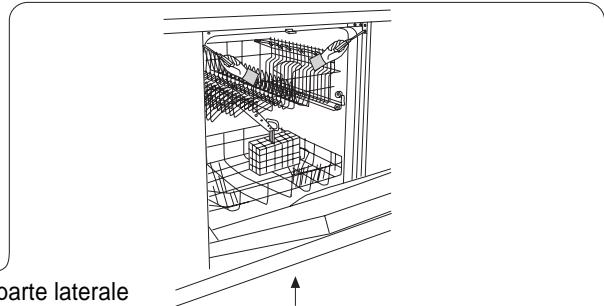

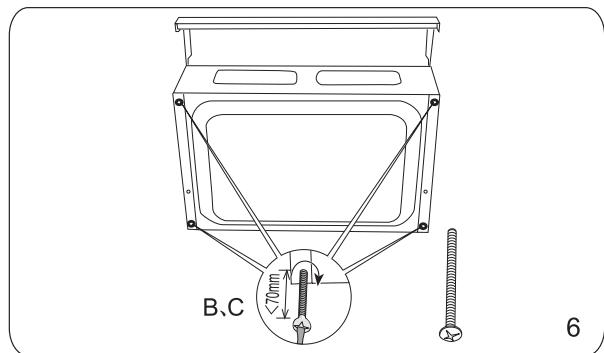

Lavastoviglie installata come una parte incassata: fissaggio sulla parte laterale

10
