DW12-CBE6 IS - Lavavajillas HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas
Marca	HAIER
Modelo	DW12-CBE6 IS
Ancho	60 cm
Profundidad	60 cm
Altura	85 cm
Peso	Aproximadamente 50 kg
Capacidad	12 cubiertos estándar
Tensión de alimentación	220-240 V ~ 50 Hz
Potencia absorbida total	1950 W
Presión de agua	0.03 - 0.6 MPa
Programas de lavado	Intensivo, Normal, Ligero, Vasos, Corto, Remojo, Calientaplatos
Funciones especiales	Inicio diferido (2-12 h), Opción 3 en 1
Descalcificador de agua	Sí, ajustable (según dureza)
Dosificador de detergente	Compartimento principal con tapa
Dosificador de abrillantador	Sí, ajustable (6 posiciones)
Sistema de filtración	Filtro semicircular + filtro de granos, limpieza mensual
Brazos aspersores	3 brazos (superior, inferior, tercero)
Cesta superior ajustable en altura	Sí
Cesta para cubiertos	Sí, extraíble y reductible
Seguridad	Cierre automático, protección contra fugas, parada en caso de avería

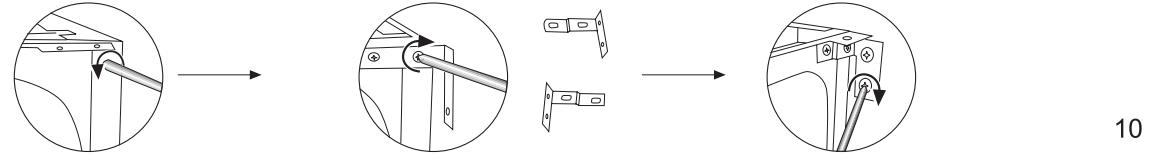

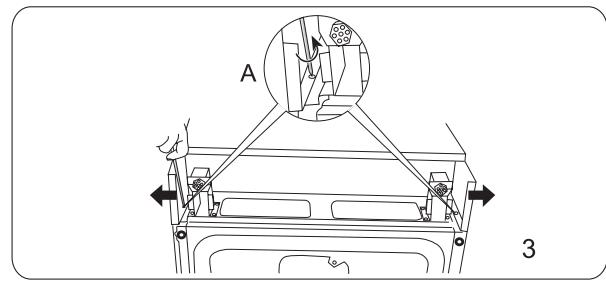

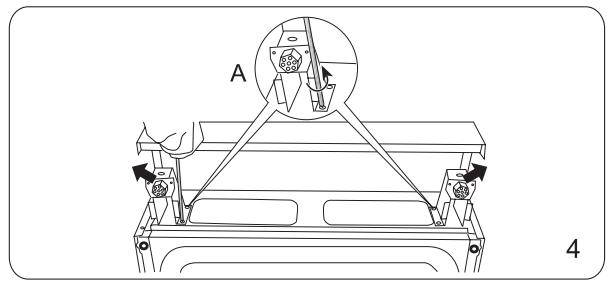

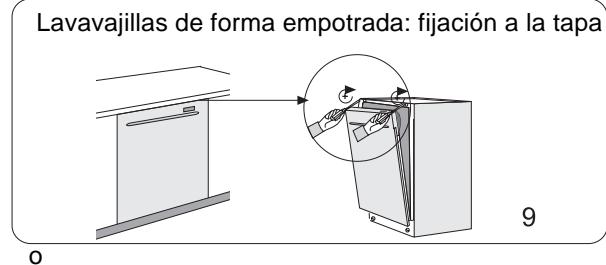

Instalación	Empotrable o libre, encimera extraíble
Consumo de agua	Variable según programa
Nivel sonoro	Aproximadamente 49 dB (estimación)

Preguntas frecuentes - DW12-CBE6 IS HAIER

¿Qué hacer si el lavavajillas no arranca?

Verifique que el enchufe esté bien conectado, que no haya un corte de luz, que la puerta esté correctamente cerrada, que la tecla Encendido/Apagado esté en 'Encendido' y que el grifo de agua esté abierto.

¿Cómo ajustar la dureza del agua?

Desenrosque la tapa del dosificador de sal y gire el anillo con flechas de '-' a '+' según el grado de dureza. Consulte la tabla de dureza en el manual para la posición correspondiente a su región.

¿Puedo usar pastillas 3 en 1?

Sí, si usa pastillas 3 en 1, active la opción '3 en 1' en el panel. En este caso, no llene el abrillantador ni la sal, pero el indicador de abrillantador permanecerá encendido.

¿Cómo limpiar los filtros?

Después de cada ciclo, enjuague el filtro semicircular y el recipiente con agua corriente. Una vez al mes, desmonte el conjunto del filtro (filtro semicircular + filtro de granos) y límpielo con un cepillo. Vuelva a montarlo correctamente antes de iniciar un lavado.

Los brazos aspersores están obstruidos, ¿qué hacer?

Desenrosque los brazos aspersores (superior e inferior) y limpie los orificios con un palillo o un cepillo bajo agua corriente. Vuelva a montarlos asegurándose de que giren libremente.

¿Por qué hay depósitos blancos en mi vajilla?

Esto puede deberse a falta de sal o abrillantador, o a un ajuste incorrecto de la dureza del agua. Verifique el nivel de sal y abrillantador, y ajuste la dureza según su agua.

El lavavajillas huele mal, ¿cómo solucionarlo?

Limpie regularmente los filtros y las juntas de la puerta. Deje la puerta ligeramente entreabierta después de cada lavado. Para un olor persistente, realice un ciclo vacío con vinagre blanco o un producto limpiador para lavavajillas.

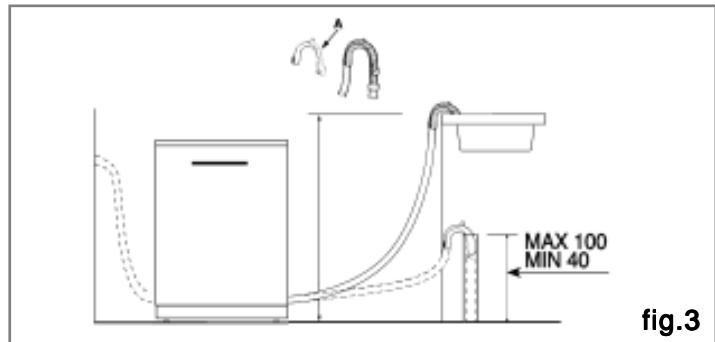

El desagüe no funciona, ¿qué revisar?

Asegúrese de que la manguera de desagüe no esté aplastada ni doblada. Verifique que el filtro no esté obstruido. Si el problema persiste y el indicador 'Remojo' parpadea rápidamente, cancele el ciclo y contacte al servicio técnico.

Un indicador parpadea rápidamente, ¿qué significa?

Si el indicador del ciclo 'Remojo' parpadea rápidamente, indica un problema de suministro de agua. Verifique el grifo y la manguera de entrada. Si otro indicador parpadea rápidamente, apague el aparato y contacte a un técnico.

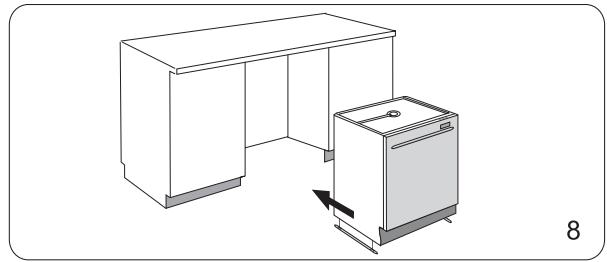

¿Cómo instalar el lavavajillas?

Coloque el aparato cerca de una toma de agua (fría o caliente máx. 60°C), un desagüe y un enchufe eléctrico. Conecte las mangueras (entrada y salida), nivele ajustando las patas y fije la encimera si es necesario. Consulte el manual para los diagramas detallados.

MANUAL DE USUARIO DW12-CBE6 IS HAIER

El símbolo en el producto o en su embalaje indica que este producto no se debe tratar como residuo doméstico normal. Este producto se debe entregar en el punto de recogida de equipos eléctricos y electrónicos correspondiente para asegurarse de que se recicle correctamente y así evitar posibles consecuencias negativas para el medio ambiente y la salud que podrían ocurrir si este producto no se manipula de forma adecuada.

Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

Inserción del abrillantador

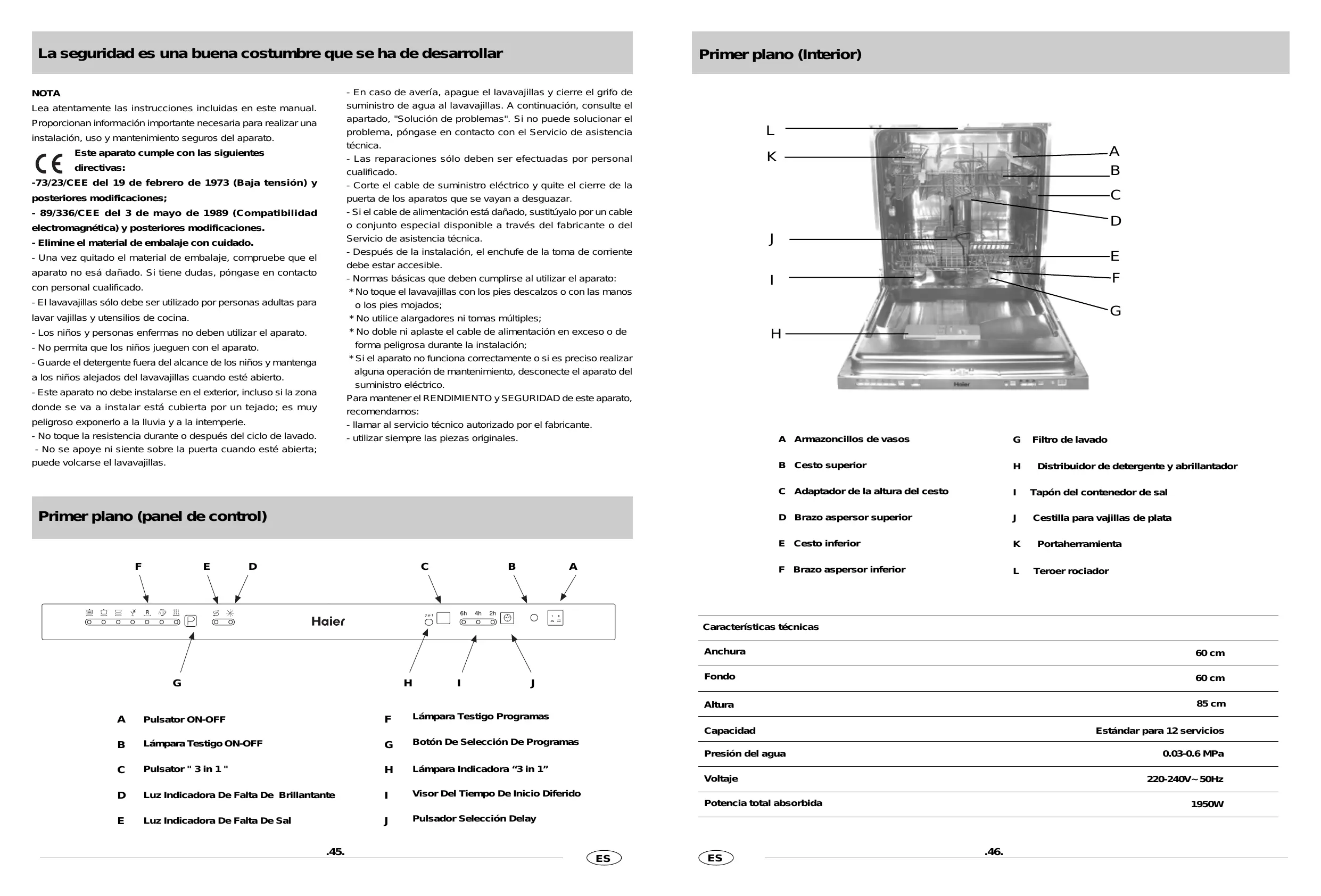

La seguridad es una buena costumbre que se ha de desarrollar

NOTA

Lea atentamente las instrucciones incluidas en este manual. Proporcionan información importante necesaria para realizar una instalación, uso y mantenimiento seguros del aparato.

Este aparato cumple con las siguientes

directivas:

- 73/23/CEE del 19 de febrero de 1973 (Baja tensión) y posteriores modificaciones; - 89/336/CEE del 3 de mayo de 1989 (Compatibilidad electromagnética) y posteriores modificaciones. - Elimine el material de embalaje con cuidado. - Una vez quitado el material de embalaje, compruebe que el aparato no está dañado. Si tiene dudas, póngase en contacto con personal cualificado. - El lavavajillas solo debe ser utilizado por personas adultas para lavar vajillas y utensilios de cocina. - Los niños y personas enfermas no deben usar el aparato. - No permita que los niños jueguen con el aparato. - Guarde el detergente fuera del alcance de los niños y mantenga a los niños alejados del lavavajillas cuando esté abierto. - Este aparato no debe instalarse en el exterior, incluso si la zona donde se va a instalar está cubierta por un tejado; es muy peligroso exponerlo a la lluvia y a la intemperie. - No toque la resistencia durante o después del ciclo de lavado. - No se apoye ni se siente sobre la puerta cuando esté abierta; podría volcarse el lavavajillas.

• En caso de avería, apague el lavavajillas y cierre el grifo de suministro de agua al lavavajillas. A continuación, consulte el apartado "Solución de problemas". Si no puede solucionar el problema, póngase en contacto con el Servicio de asistencia técnica.
• Las reparaciones sólo deben ser efectuadas por personal cualificado.
• Corte el cable de suministro eléctrico y quite el cierre de la puerta de los aparatos que se vayan a desguazar.
• Si el cable de alimentación está dañado, sustitúyalo por un cable o conjunto especial disponible a través del fabricante o del Servicio de asistencia técnica.
• Después de la instalación, el enchufe de la toma de corriente debe estar accesible.
• Normas básicas que deben cumplirse al utilizar el aparato:
• No toque el lavavajillas con los pies descalzos o con las manos o los pies mojados;
• No utilice alargadores ni tomas múltiples;
• No doble ni aplaste el cable de alimentación en exceso o de forma peligrosa durante la instalación;
• Si el aparato no funciona correctamente o si es preciso realizar una operación de mantenimiento, desconecte el aparato del suministro eléctrico.

Para mantener el rendimiento y seguridad de este aparato, recomendamos:

• Llamar al servicio técnico autorizado por el fabricante.
• Utilice siempre las piezas originales.

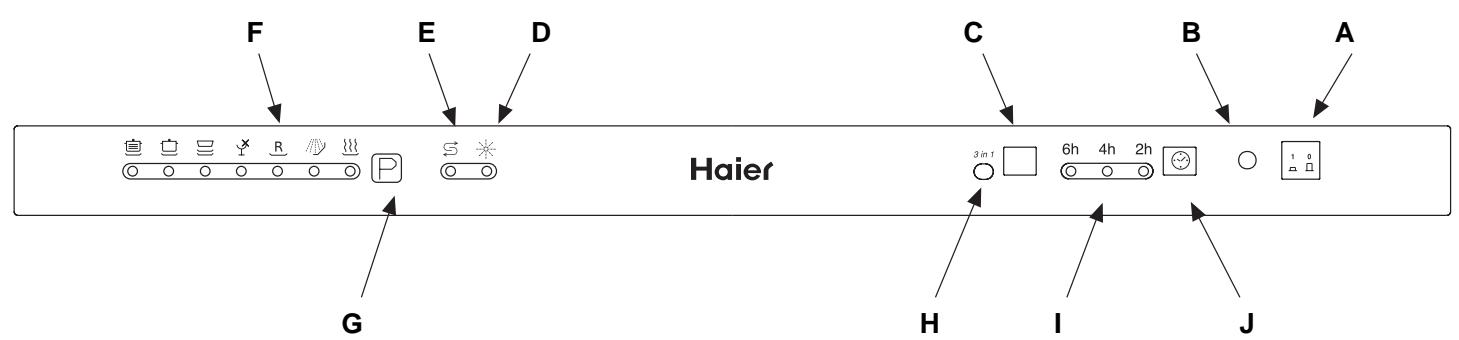

Primer plano (panel de control)

A Pulsador ON-OFF B Lámpara Testigo ON-OFF C Pulsador "3 en 1" D Luz Indicadora De Falta De Abrillantador E Luz Indicadora De Falta De Sal

F Lámpara Testigo Programas G Botón De Selección De Programas H Lámpara Indicadora "3 en 1" Visor Del Tiempo De Inicio Diferido J Pulsador Selección Delay

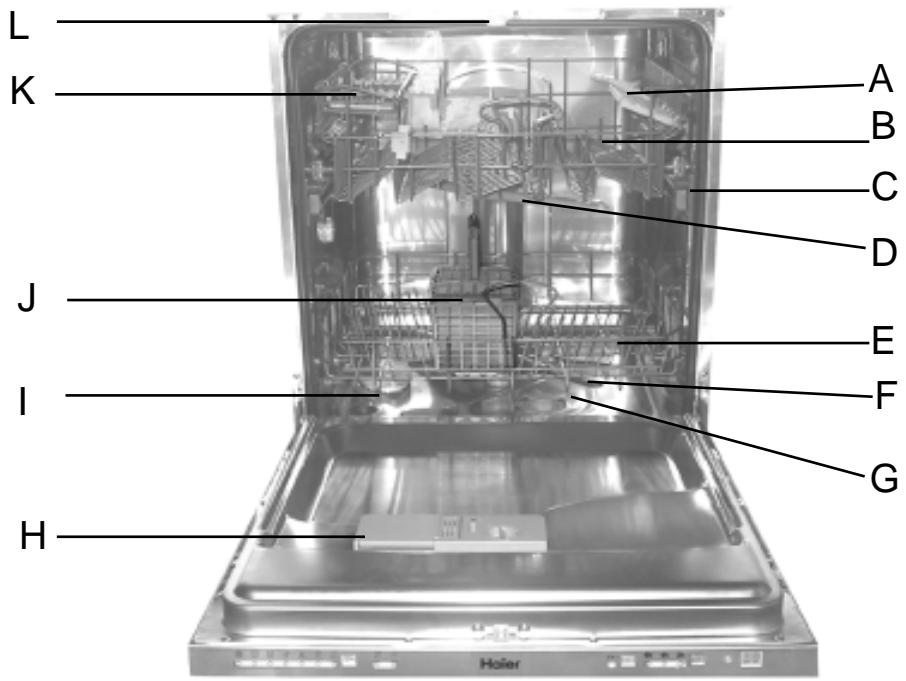

Primer plano (Interior)

A Armazoncillos de vasos B Cesto superior C Adaptador de la altura del cesto D Brazo aspersor superior E Cesto inferior F Brazo aspersor inferior

G Filtro de lavado H Distribuidor de detergente y abrillantador I Tapón del contenedor de sal J Cestilla para vajillas de plata K Portaherramienta L Tercer rociador

Características técnicas

Anchura	60 cm
Fondo	60 cm
Altura	85 cm
Capacidad	Estándar para 12 servicios
Presión del agua	0.03-0.6 MPa
Voltaje	220-240V~ 50Hz
Potencia total absorbida	1950W

La sal

La dureza del agua varía según la localidad. Si en el lavavajillas entra agua dura, se formarán incrustaciones sobre la vajilla.

Gracias a un descalcificador que utiliza sal especial para lavavajillas, se eliminan las sales de calcio del agua.

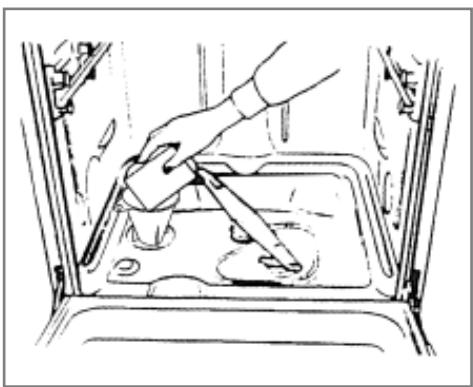

Carga de la sal en el descalcificador

Utilice siempre sal especial para lavavajillas.

El depósito de sal está debajo del canasto inferior y se llena de la siguiente manera:

• Extraiga el canasto inferior, desenrosque y quite la tapa del depósito.
• Si está cargando el depósito por primera vez, llénelo de agua.
• Coloque el embudo suministrado en el equipo base, en el orificio, e introduzca 2 kg de sal aproximadamente. Es normal que se derrame un poco de agua del depósito.
• Enrosque nuevamente la tapa con cuidado.

El depósito de sal se debe llenar cuando se ilumina la luz indicadora de "falta de sal" presente en el tablero.

Para evitar la formación de herrumbre, aconsejamos cargar la sal poco antes de comenzar un ciclo de lavado.

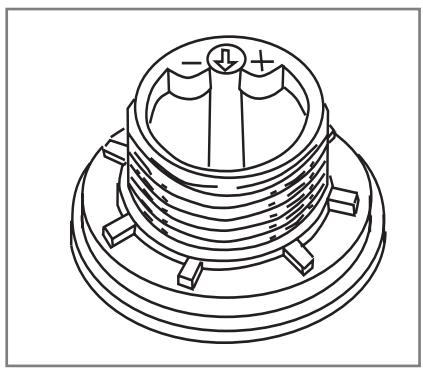

Regulación del consumo de sal

El lavavajillas ofrece la posibilidad de regular el consumo de sal en función de la dureza del agua que se utilice, para poder, de este modo, optimizar y personalizar el consumo de sal llevándolo al nivel mínimo necesario.

Para la regulación, seguir las siguientes instrucciones:

- Aflojar el tapón del depósito de sal.

- En el collar del depósito se ha colocado una flecha (ver figura al lado). - Si es necesario, girar la flecha desde el signo "-", en sentido antihorario, hacia el signo "+" según la dureza del agua de alimentación.

Es aconsejable efectuar la regulación según el siguiente esquema:

Dureza del agua
ivel	°fH	°dH	mmol/l	Posición selector	Consumo sal (gramos/ciclo)	Autonoma (ciclos/2kg)
1	0 14	0 17	0 1,7	/	0	/
2	14 36	18 44	1,8 4,4	"−"	20	60
3	36 71	45 89	4,5 8,9	MED	40	40
4	>71	>89	>8,9	" +"	60	25

Detergente y abrillantador

El detergente

Usar solamente detergente específico para lavavajillas. El abastecimiento del detergente se debe realizar antes del comienzo de cada ciclo de lavado respetando las indicaciones suministradas en la "Tabla de ciclos de lavado". El distribuidor de detergente se encuentra en la parte interna de la puerta.

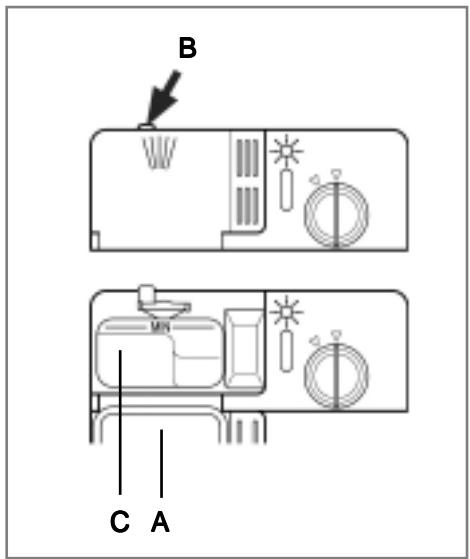

Carga del detergente

Para abrir la tapa "A", presione el pulsador "B".

El detergente para el lavado se introduce en la cubeta "C".

Después de verter el detergente, cierre la tapa presionando hasta que haga "click".

Atención: para facilitar el enganche de la tapa, antes del cierre, elimine eventuales residuos de detergente caídos en los bordes de la cubeta.

El abrillantador

Este producto devuelve la vajilla más brillante y mejora el secado. El depósito del abrillantador está ubicado en el interior de la puerta; se debe llenar cada 80 lavados aproximadamente (en los modelos con luz indicadora de falta de abrillantador, se debe llenar cuando se enciende la correspondiente lámpara testigo).

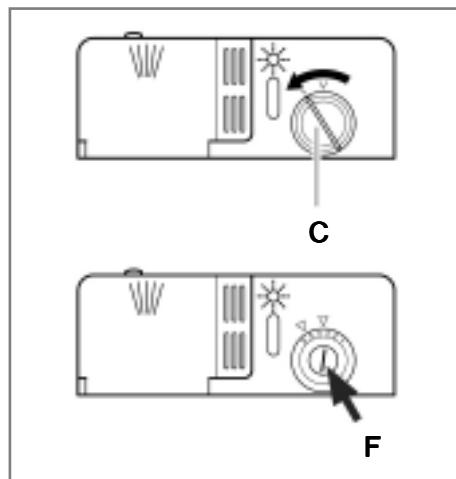

Carga del abrillantador

Para abrir el recipiente es necesario girar en sentido antihorario la tapa "C" y cuando vierta el abrillantador evite que se derrame. Se puede regular la cantidad de producto suministrada, accionando, con un destornillador, el regulador "F" colocado bajo la tapa "C". Hay 6 posiciones posibles, normalmente está colocado en la 3.

Importante:

La regulación del suministro del abrillantador permite mejorar el secado.

Si sobre la vajilla lavada quedan gotas de agua o manchas, es necesario girar el regulador hacia los números más altos. Si la vajilla lavada presenta estriaciones blancas, girar el regulador hacia los números más bajos.

Carga del lavavajillas

Antes de colocar las vajillas en el lavavajillas, quite los granos más grandes de comida, para que no tapen el filtro, de lo que podrá reducir la propiedad.

Si en el bote y los platos hay comida dura, lo mejor es empaparlos antes de lavar. Para lavados extras, no hace falta empaparlos.

Saque la cesta, en la que coloque los cubiertos.

Cómo utilizar la cesta inferior

• Proponemos que coloque las vajillas que son difíciles de lavar, como botes, platos, tapas, fuentes y tazones, en la cesta inferior, según la figura a la derecha. -Coloque las fuentes y las tapas en un lugar de la cesta para que no bloqueen al brazo aspersor. -Los botes y tazones se deben colocar con la abertura hacia abajo. -Coloque las ollas hondas un poco inclinadas para que el agua pueda estar mejor.

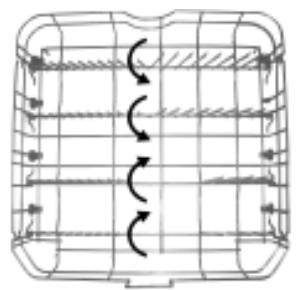

• El canasto inferior está dotado de sectores reclinables (fig.A) para poder colocar ollas y sartenes más grandes o en mayor cantidad.
• La cesta para vajillas de plata se puede dividir en dos (vea la fig. B), así cuando la vajilla es más ligera, se puede utilizar sólo una parte. Y así también se puede ceder espacio para los botes y platos.
• Las vajillas de plata se deben colocar con el mango hacia abajo en la cesta para vajillas de plata; si tiene una lateral, las cucharas se deben colocar solamente en una cesta adecuada. Especialmente para las largas, se debe colocar a un punto delantero horizontal en la cesta superior.

Cómo utilizar la cesta superior

El diseño de la cesta para vajillas superior es para colocar algunos cubiertos de buena hechura y más ligeros, como vasos de vidrio, tazas, platillos, platos, tazonillos y platos llanos (a condición de que no estén tan sucios).

Coloque bien los cubiertos para que no se muevan cuando se lavan con agua. La cesta para vajillas superior se puede subir y bajar con el control de los botones bilaterales (vea la fig. C).

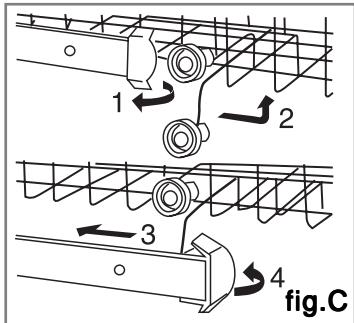

Ajuste la cesta superior al nivel más alto. Así usted tiene más espacio para acomodar estas cacerolas y bandejas más altas en la cesta inferior.

El estante de soporte

Coloque los vasos altos de vidrio y los objetos que tienen mangos largos en el estante de soporte, no se apoyen en otros objetos que se van a lavar.

Coloque los vasos de vidrio, tazas y tazonillos en la cesta extra para tazas. La cesta extra para tazas se puede girar hacia afuera o hacia adentro según su exigencia (vea la fig. D).

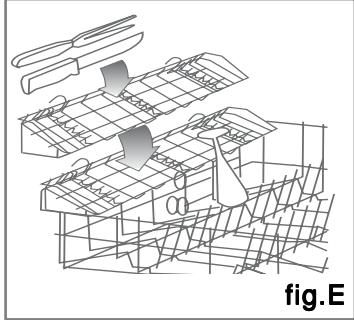

Portaherramientas

Este portaherramientas está en un lugar del estante superior. Puede lavar el cuchillo grande y afilado de forma independiente y evitar el daño (vea la fig. E).

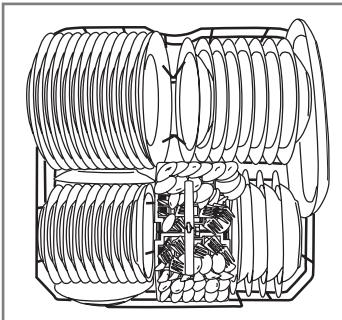

Cesto inferior

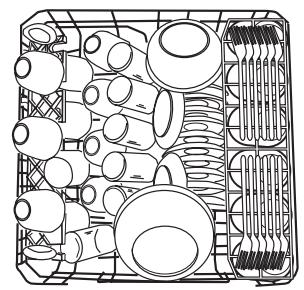

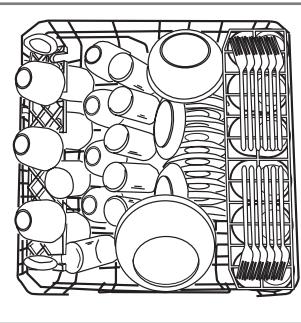

Cesto superior. Carga estándar de 12 servicios

A1

A2

A3

A4

fig. A

Empezar la aplicación

Activar un programa de lavado

Después de cumplir las fases anteriores, hay que poner en funcionamiento el interruptor del agua, y con la puerta medio abierta, se puede tocar el botón "A" de ON-OFF, en ese momento se encenderá la lámpara indicadora "B". Hasta este momento la máquina ya está lista para recibir sus órdenes.

Diseñar y activar un programa de lavado

Puede elegir diferentes procedimientos de lavado tocando el botón "G", y con cada toque se encenderá parpadeando correspondientemente la lámpara indicadora "F".

Elija por favor el programa más apropiado teniendo en cuenta los tipos de platos (hay que consultar el formulario referido a programas de lavado, que se encuentra en este manual, especialmente para los que utilizan esta máquina por primera vez).

Cerrar la puerta de la máquina, y después comienza el procedimiento de lavado, ya no se pueden hacer modificaciones. Si es necesario, por favor lea el párrafo de "Cancelar o modificar programas antes de activar la máquina". Cuando termina todo el procedimiento de lavado, la máquina sonará algunas veces y se apagará la lámpara indicadora "F".

Cancelar o modificar el programa de lavado antes de activar la máquina

Para modificar o cancelar un determinado programa de lavado (con la puerta abierta), es necesario resetear el programa anterior. Para ello se ha de mantener pulsado el botón de selección de programa "G" durante más de 3 segundos, emitiendo el lavavajillas una señal de aviso.

Si la operación de reset se ha llevado a cabo correctamente, el lavavajillas procederá a realizar una fase de drenaje. Una vez se ha producido el drenaje del agua, el lavavajillas está preparado para seleccionar un nuevo programa.

Premisa: una vez activada la máquina, solo se puede cancelar o modificar el procedimiento de lavado dentro de muy poco tiempo, si no, el detergente será utilizado ya, y el agua será drenada. En tal caso, se necesita poner detergente otra vez. (Véase el párrafo sobre "Carga del detergente")

Si quiere modificar la programación que ya está en funcionamiento, hay que abrir la puerta de la máquina, y pulsar el botón "A" del indicador ON-OFF, siguiendo las instrucciones del párrafo titulado "Activar un programa de lavado", "Diseñar y activar un programa de lavado".

Si quiere diseñar un nuevo programa, puede consultar el párrafo sobre "Diseñar y activar un programa de lavado".

Si usted olvida lavar los platos...

Hay que abrir la puerta con atención (evitar ser dañado por el agua caliente debajo de la máquina), así se interrumpirá el procedimiento de lavado, y una vez cerrada la puerta, después de 30 segundos se continuarán los siguientes pasos del mismo procedimiento.

Cuando termina el procedimiento lavatorio...

Cuando termina el procedimiento lavatorio, la máquina sonará seis veces al mismo tiempo que la luz del indicador "F" será apagada. Hay que abrir la puerta y tocar el botón de "ON-OFF" para terminar el abastecimiento del agua. Antes de coger las vajillas, hay que esperar por una hora, para evaporar ser dañado por los platos muy calientes (y es muy fácil romper los platos), y para que los platos estén más secados.

Programar y activar el tiempo de retraso

Con la puerta medio abierta, puede averiguar si se ha pulsado el botón "J" (verse el gráfico de la pantalla de control). Para cada programa de lavado pueda programar el tiempo de retraso como 2, 4, 6, 8, 10 o 12 horas. Con cada toque al botón, la lámpara "I" se centelleará para enseñarle el actual tiempo de retraso programado.

Después de programar el tiempo de retraso, por lo tanto se pueda diseñar el programa de lavado y pueda tomar como referencia las instrucciones sobre "activar el programa de lavado". Cuando termina todos estos, cierra la puerta y empieza a medir el tiempo hacia atrás, mientras que se encenderá la lámpara de retraso "I". Cuando termina el tiempo de retraso, se apagará la lámpara "I" y se activará el programa de lavado.

Notas:

a) Durante el tiempo de retraso no pueda hacer ninguna modificación del programa. Si es necesario, el programa puede ser cancelado por apretar el botón "A" del indicador ON-OFF, en el panel de control. b) En caso de que se corte el corriente de electricidad o la puerta fue abierta, se interrumpirá la medición del tiempo de retraso. Y una vez se recupere la electricidad o se cierre la puerta, se seguirá el proceso de medición.

VII. Botones para ajustar el programa de lavado Botón "3 en 1"

Esta tecla (consulte "la parte correspondiente del panel de control", letra "C") se utiliza para la situación de que el cliente usa el detergente "3 en 1".

Al usar productos de combinación "3 en 1", los pilotos de abrillantador y sal dejan de ser útiles. En consecuencia, pueda ser necesario desconectar el abrillantador. Por favor, tenga en cuenta que solo algunos lavavajillas disponen de esta funcionalidad y seleccione la menor configuración posible de dureza del agua.

Si decide usar un sistema de detergente estándar, aconsejamos que: 1. Rellene tanto el compartimento de sal como el de abrillantador. 2. Ponga la configuración de dureza del agua a la mayor posición posible y hágala funcionar durante tres ciclos normales sin carga. 3. Reajuste la configuración de dureza del agua de nuevo según las condiciones de su región (de acuerdo con el manual de instrucciones).

Tenga en cuenta

No coloque las pastillas en el cubo ni en la cesta para los cubiertos ya que dará como resultado un peor lavado. Las pastillas se deben colocar en el dosificador de detergente.

Programa	Indicaciones para la elección de los programas	Descripción del ciclo	Detergente lavado	Abrillantador
Intensivo	Vajilla, ullas y sartenes muy sucias (no deben utiliser con vajilla delicada).	Prelave con agua caliente. Lavado prolongado a 70°C. Enjuague con agua fria. Enjuagar con agua caliente. Secado.	30g
Lavado Normal	Vajilla y ullas muy sucias (no usar para piezas delicadas).	Segunda vez de prelimlavimiento con agua fria. Lavado prolongado a 55°C. Enjuague con agua fria. Enjuagar con agua caliente. Secado.	30g
Lavamento ligero (IEC-EN50242)	Platos normalmente sucios Ollas o sartenes sin costras.	Prelave con agua fria. Lavado prolongado a 50 . Enjuague con agua fria. Enjuagar con agua caliente. Secado.	5g+25g	(5)
Lavado de Vidrios	Ciculo económico y veloz para piezas más sensibles a las altas temperatas,a utiliser inmediamente después del uso.	Lavado a 60 . Aclarado con agua tibia. Aclarado con agua caliente. Secado.	15g
Rápido	Programa económico y rápido para lavar vajilla poco suscia inmediamente después del uso. Sin secado.	Programa de lavado corte a 40°C. Aclarado en frío.	15g
Remoyo	Lavado preliminar de ullas y vajilla a laespera de completar la carga en la sucesiva comida.	Breve lavado frío para impeder que los residuos de comida seSEQen sobre la vajilla.
lavamiento con agua caliente	Programa de lavamiento con calentamiento y secimiento	lavamiento con agua caliente.

Consejos para el ahorro de energía

• Para ahorrar energía es importante probar y utilizar el lavavajillas cuando está completamente lleno. Para evitar la formación de malos olores y que los alimentos se peguen en la vajilla, utilice el programa en frío.
• Elija el programa de lavado correcto: la elección depende del tipo de vajilla, de las ollas y sartenes y del grado de suciedad.
• Utilice la cantidad justa de detergente: no por utilizar más detergente la vajilla queda más limpia, sin embargo, el impacto negativo en el medio ambiente es mayor.
• No es necesario aclarar la vajilla y las ollas y sartenes antes de introducirlas en el lavavajillas.

Cómo cuidar el lavavajillas

Después de cada lavado

Cierre el grifo de suministro de agua y deje la puerta entreabierta para evitar que se formen malos olores y humedad en su interior.

Saque el enchufe

Antes de efectuar cualquier operación de limpieza o mantenimiento. No corra riesgos.

No utilice productos de limpieza abrasivos ni disolventes

Para limpiar el exterior y las partes de goma del aparato. Utilice un paño humedecido con agua tibia y detergente.

Para eliminar las manchas de la superficie interior, utilice un paño humedecido en agua con un poco de vinagre o un producto de limpieza especial para lavavajillas

Desplazamiento del aparato

Si fuera necesario mover el aparato, intente mantenerlo en posición vertical. Si fuera absolutamente necesario, podrá tumbarlo sobre la parte posterior.

Juntas

Una de las causas de la formación de malos olores en el lavavajillas es que las partículas de comida queden atrapadas en las juntas. Limpie periódicamente las juntas con una esponja húmeda para eliminarlas.

Cuando vaya a ausentarse por vacaciones

Recomendamos ejecutar un ciclo de lavado con el lavavajillas vacío, sacar el enchufe, cerrar el grifo y dejar la puerta entreabierta. De este modo se evita el deterioro de las juntas y la formación de malos olores en el interior del aparato.

Limpieza y mantenimientos particulares

El grupo filtrante

Para lograr siempre buenos resultados de lavado, es necesario limpiar el grupo filtrante.

Gracias al filtro, se eliminan del agua de lavado los residuos de comida y el agua se recicla perfectamente filtrada. Por lo tanto, después de cada lavado es importante quitar los residuos más grandes retenidos en el recipiente y en el filtro semicircular "A", enjuagándolos bajo el agua corriente; para extraer el grupo filtrante, tirar del mango de dicho recipiente hacia arriba. Al menos una vez por mes es necesario limpiar cuidadosamente todo el grupo filtrante constituido por el filtro semicircular "A" y por el microfiltro "B".

Para la limpieza del filtro y del microfiltro, ayúdese con un cepillo. Reúna luego los dos elementos como se indica en las figuras de más abajo e introduzca nuevamente todo el grupo filtrante en el lavavajillas, colocándolo presionando hacia abajo.

El lavavajillas no se debe usar sin filtros. Una ubicación errónea de los filtros puede llevar a una reducción de la eficacia de lavado o a provocar daños en el lavavajillas.

Limpieza de los brazos rociadores

Puede suceder que algunos residuos de comida se peguen en los brazos rociadores obstruyendo los orificios; contrólelos periódicamente y límpielos (ver Vista de cerca (interior), letras D-F).

Lavar la red de filtro del agua de entrada

Lave la red de filtro del grifo por donde sale el agua regularmente. Después de cerrar el grifo, desenrosque el extremo del tubo de toma, saque la red de filtro y lávela con agua limpia. Finalmente, vuelva a colocar la red de filtro y enrosque el tubo de toma.

Algunos problemas

Puede suceder que el lavavajillas no funcione o no funcione bien. Antes de llamar a la asistencia, veamos juntos qué se puede hacer: es posible que se haya olvidado de presionar alguna tecla o no haya hecho, por distracción, una maniobra necesaria para que la máquina funcione.

El lavavajillas no arranca

Controlar si:

el enchufe está bien introducido en el tomacorriente, hay corriente en la casa, la puerta está bien cerrada, el pulsador de encendido-apagado está en la posición "MARCHA", el grifo está abierto.

El lavavajillas no toma agua

Controlar si:

el grifo está abierto y bien conectado al tubo, falta agua en la casa o no llega con suficiente presión, el tubo está plegado, el filtro del tubo de alimentación de agua está obstruido.

La vajilla no está limpia

Controlar si:

el grifo está abierto y bien conectado al tubo, falta agua en la casa o no llega con suficiente presión, el tubo está plegado, el filtro del tubo de alimentación de agua está obstruido.

El lavavajillas no descarga

Controlar si:

el tubo de descarga está plegado.

Sobre la vajilla quedan depósitos calcáreos o una pátina blanca

Controlar si:

la tapa del depósito de sal está bien cerrada, la dosificación de abrillantador está bien regulada.

Mensajes de error

Esta máquina está equipada con un sistema de seguridad que puede detectar los errores y problemas del funcionamiento. Los errores, una vez detectados, serán señalados mediante los rápidos centelleos de la lámpara LED "F".

Cuando funciona el programa de remojo y lavado, si la lámpara indicadora centellea frecuentemente, puede consultar las instrucciones de "cancelar o modificar el programa en caso de que la máquina se ponga en funcionamiento" para cancelar el programa. Luego, puede examinar si hay agua en la tubería, o si está abierto el grifo. Después de todo esto, si sigue centelleando la lámpara indicadora de errores, hay que pedir ayuda a los personales técnicos contándoles los mensajes de error.

En caso de que se centelleen otras lámparas de la máquina, hay que consultar a personales técnicos indicándoles los detalles.

Si a pesar de todos los controles, el lavavajillas no funciona y el inconveniente por Ud. encontrado permanece, llame al centro de asistencia autorizado más cercano, comunicando la siguiente información:

• el tipo de avería
• la sigla del modelo (Mod...) y el número de serie (S/N...) indicados en la chapa aplicada en la parte lateral de la contrapuerta.

No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales.

Instalación

Colocación del aparato

Coloque el aparato en la ubicación deseada. La parte trasera debe estar contra la pared y los laterales contra los armarios o paredes adyacentes. El lavavajillas está equipado con toma de agua y tubos de desagüe que pueden colocarse a la izquierda o a la derecha, según sea necesario, para facilitar la instalación.

Nivelación del aparato

Una vez colocado el lavavajillas, ajuste los pies para nivelarlo (enroscar o desenroscar). En cualquier caso, el aparato no debe estar inclinado más de 2°. Si el aparato está nivelado, el rendimiento mejora.

Conexión del agua fría

Conecte el tubo flexible de alimentación del agua fría a un conector de rosca de 3/4 (gas) y asegúrese de que está correctamente enroscado (consulte la Fig. 1).

Si los tubos del agua son nuevos o si no se han utilizado durante mucho tiempo, deben correr el agua para asegurarse de que el agua está limpia y sin impurezas. Si no se toma esta precaución, puede bloquearse la toma de agua y dañar el aparato.

Conexión del agua caliente

El suministro de agua del aparato también puede conectarse a la tubería del agua caliente de la casa (sistema centralizado, sistema de calefacción), siempre que no supere los 60 °C.

En este caso, la duración del ciclo de lavado se acorta unos 15 minutos y se reduce ligeramente la eficacia del lavado. La conexión a la tubería del agua caliente se realiza del mismo modo que a la del agua fría.

Advertencia:

Al usar la tubería de agua, hay que conectar esta instalación con origen de agua, no es posible la tubería vieja otra vez.

Protección contra inundaciones

Para evitar daños en la casa, el lavavajillas está equipado con un sistema que corta el suministro de agua en caso de problemas con el tubo flexible de alimentación del agua o fugas bajo la unidad. Si por alguna razón se daña la caja que contiene los componentes eléctricos, saque el enchufe del lavavajillas inmediatamente. Para garantizar el correcto funcionamiento de

la protección contra inundaciones, la caja "A" con el tubo flexible de alimentación debe estar conectada al grifo de suministro del agua como se muestra en la Fig. 2. No debe utilizar ningún otro tipo de conexión. El tubo flexible de alimentación no debe cortarse bajo ningún concepto, ya que contiene partes eléctricas activas. Si la longitud del tubo flexible no alcanza para realizar una conexión correcta, sustitúyala por un tubo más largo. Este tubo flexible está disponible a través de minoristas especializados y del Servicio de asistencia técnica.

Conexión del tubo de desagüe

Introduzca el tubo de desagüe en una tubería de desagüe con un diámetro mínimo de 4 cm o colóquelo en el fregadero y asegúrese de que no está torcido ni doblado. Utilice el soporte especial de plástico que se incluye con el aparato (vea la Fig. 3). El extremo libre del tubo debe estar a una altura entre 40 y 100 cm y no debe sumergirse en el agua.

Atención:

Fije correctamente el soporte especial de plástico del tubo a la pared para evitar que se mueva y se derrame agua.

Conexión eléctrica

Una vez comprobado que el voltaje y la frecuencia de la casa y los de la placa de datos (situada en la parte interior de la puerta de acero inoxidable del aparato) coinciden y que el sistema eléctrico está adaptado para el máximo voltaje de la placa de datos, introduzca el enchufe en la toma de corriente con una puesta a tierra adecuada (la puesta a tierra del aparato es obligatoria por ley).

Si la toma de corriente a la que se conectará el aparato no es la adecuada para el enchufe, cambie el enchufe en lugar de utilizar adaptadores o similares, ya que puede producir sobrecalentamientos y quemaduras.

Advertencia:

El enchufe de la máquina lavaplatos debe ser accesible aunque se coloque de forma empotrada, así se facilitarán los posteriores mantenimiento y reparación de la máquina.

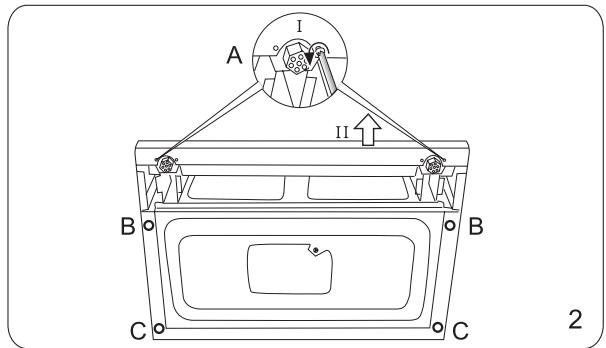

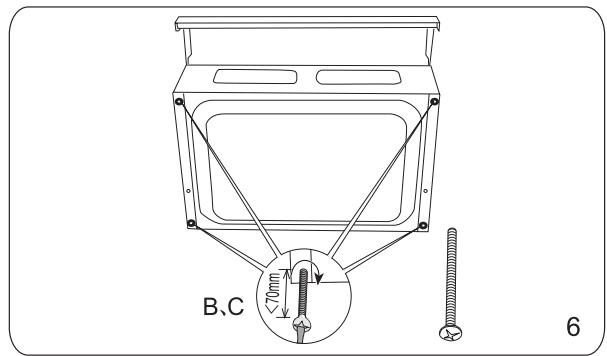

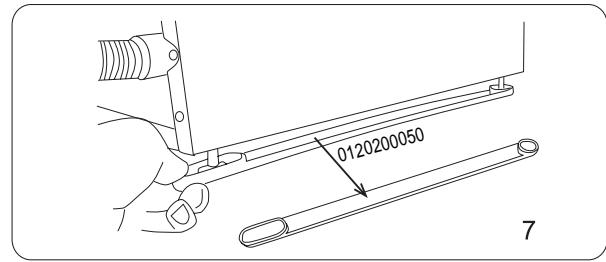

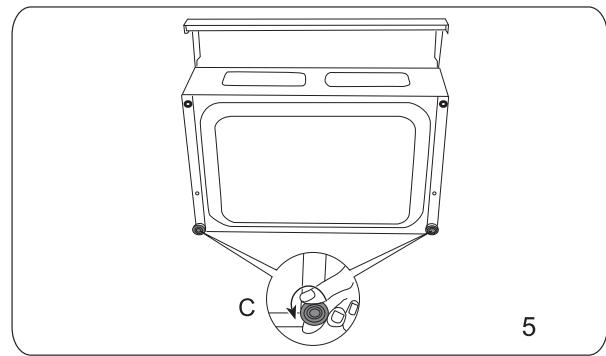

Cómo se remueve la tapa de su lavadora de platos. Por favor,

siga las figuras siguientes, paso a paso.

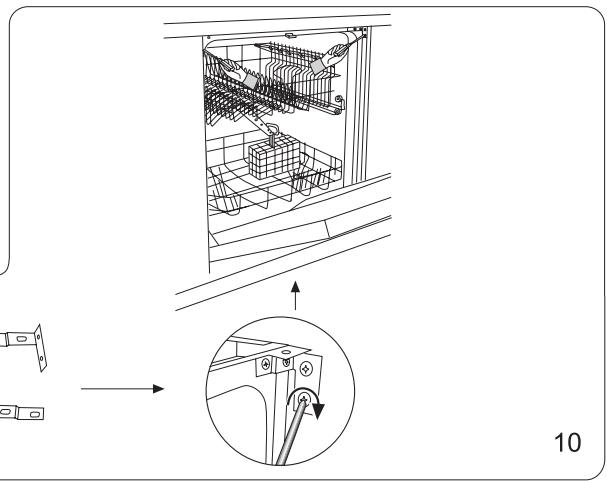

Lavavajillas de forma empotrada: fijación lateral

Para hacer a EFICÁCIA e a SEGURANÇA deste aparecido, recomendamos:

D Indicador De Pouco Abrilhantador

Detergente e abrilhantador

Detergente

Carga para 12 unidades de standard

A3

A1

A2

A4

fig.A

Limpiar el filtro en la entrada de agua
