MANUALE UTENTE ECO300K CHAMBERLAIN

Une prudence particulière s'impose lors de l'utilisation d'outils et de petites pièces. Ne pas porter de bagues, de montres ou de vêtements amples lors des travaux de montage ou de réparation d'un portail. Les câbles électriques doivent être posés conformément aux prescriptions locales relatives aux systèmes et installations électriques. Le câble électrique doit uniquement être raccordé à un réseau électrique correctement relié à la terre.

Il est important que le portail reste toujours parfaitement opérationnel. Tout portail qui bloque ou reste coincé doit être immédiatement réparé. Ne pas essayer de le réparer soi-même, mais faire appel à un spécialiste.

Lors du montage, un confinement entre la pièce entraînée et les pièces environnantes du bâtiment

(par exemple une paroi) doit être considéré en raison du mouvement d'ouverture de la pièce entraînée.

Débranchez le courant de l’ouvre-porte de garage avant de commencer toute réparation ou d’ôter un couvercle.

Dans l’installation fixe, il convient de prévoir un sectionneur afin de garantir une coupure sur tous les pôles au moyen d’un interrupteur (avec une course minimale d’ouverture des contacts de 3 mm) ou un fusible séparé.

Tenir tous les accessoires supplémentaires hors de portée des enfants. Ne pas laisser les enfants utiliser les boutons ou les télécommandes. La fermeture d'un portail peut provoquer de sérieuses blessures.

Déposer toutes les serrures montées sur le portail afin d'éviter d'endommager ce dernier.

Après installation, il convient de vérifier l'ajustement correct du mécanisme ainsi que le bon fonctionnement de l'entraînement, du système de sécurité et du dispositif de déverrouillage d'urgence (le cas échéant).

S'assurer que les personnes qui assurent le montage ou la maintenance ainsi que celles qui utilisent l'ouvre-portail respectent les présentes instructions. Conserver ces instructions de sorte à pouvoir les retrouver rapidement.

Si le portail possède un portillon pour piétons, l'entraînement ne doit pas se déclencher ou continuer à fonctionner si le portillon n'est pas fermé correctement.

La protection absolue des zones de pincement et de cisaillement doit être garantie une fois le montage de l'entraînement sur le portail terminé.

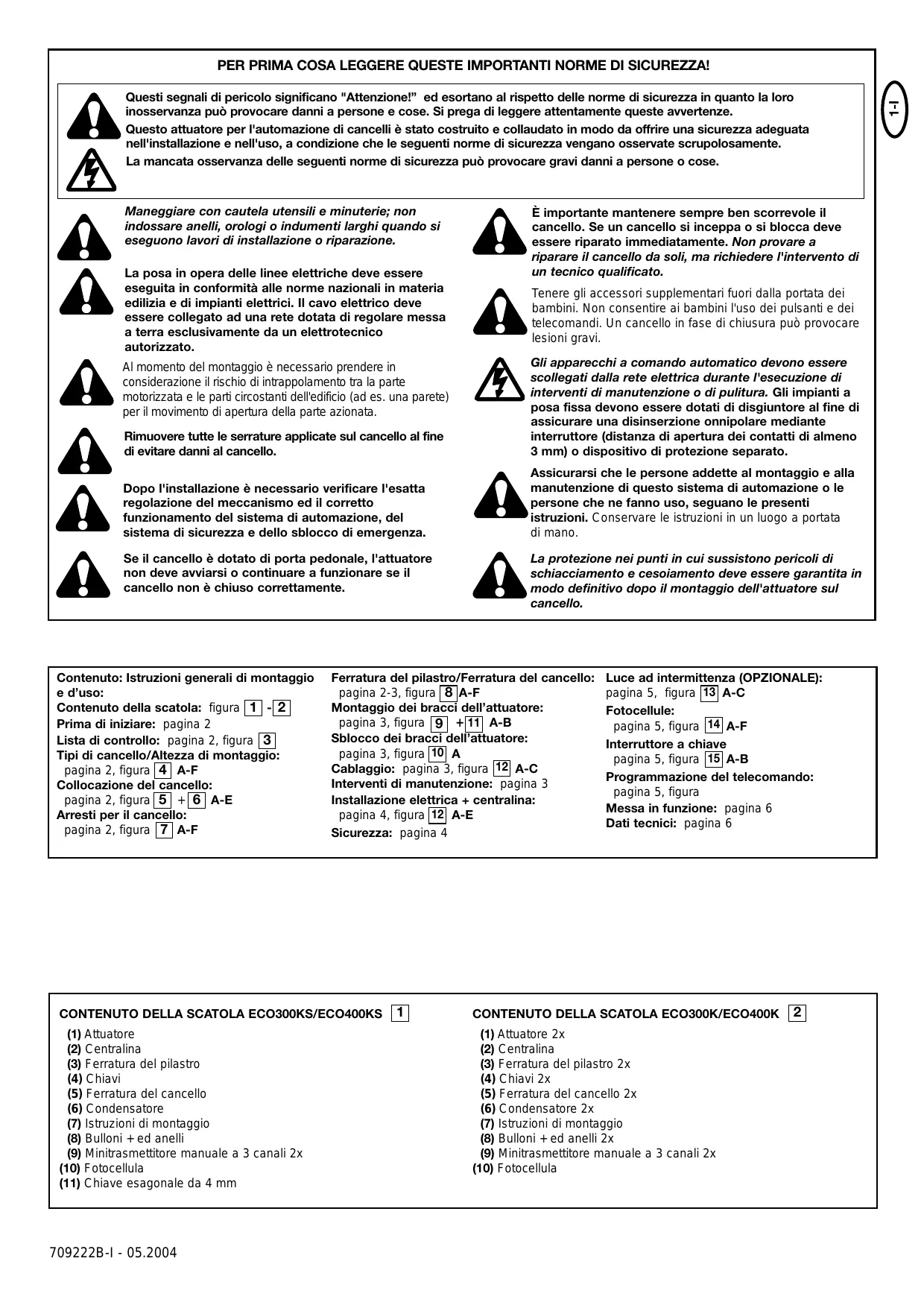

Table des matières: Consignes générales de montage et d'utilisation:

Contenu: Page 1, Figures 1 + 2 Avant de commencer: Page 2 Liste de contrôle: Page 2, Figure 3 Types de portails/hauteur de montage: Page 2, Figure 4 A-F Situation du portail: Page 2, Figure 5 + 6 A-E Butées pour le portail:: Page 2, Figure 7

Ferrures de pilier/Ferrures de portail:

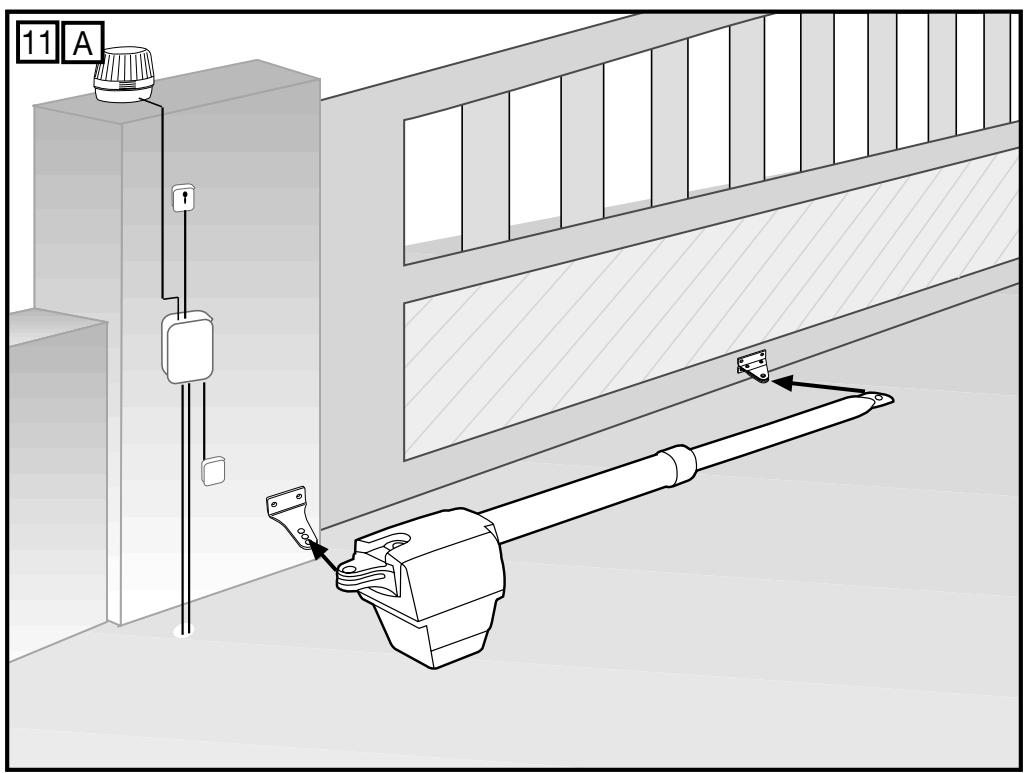

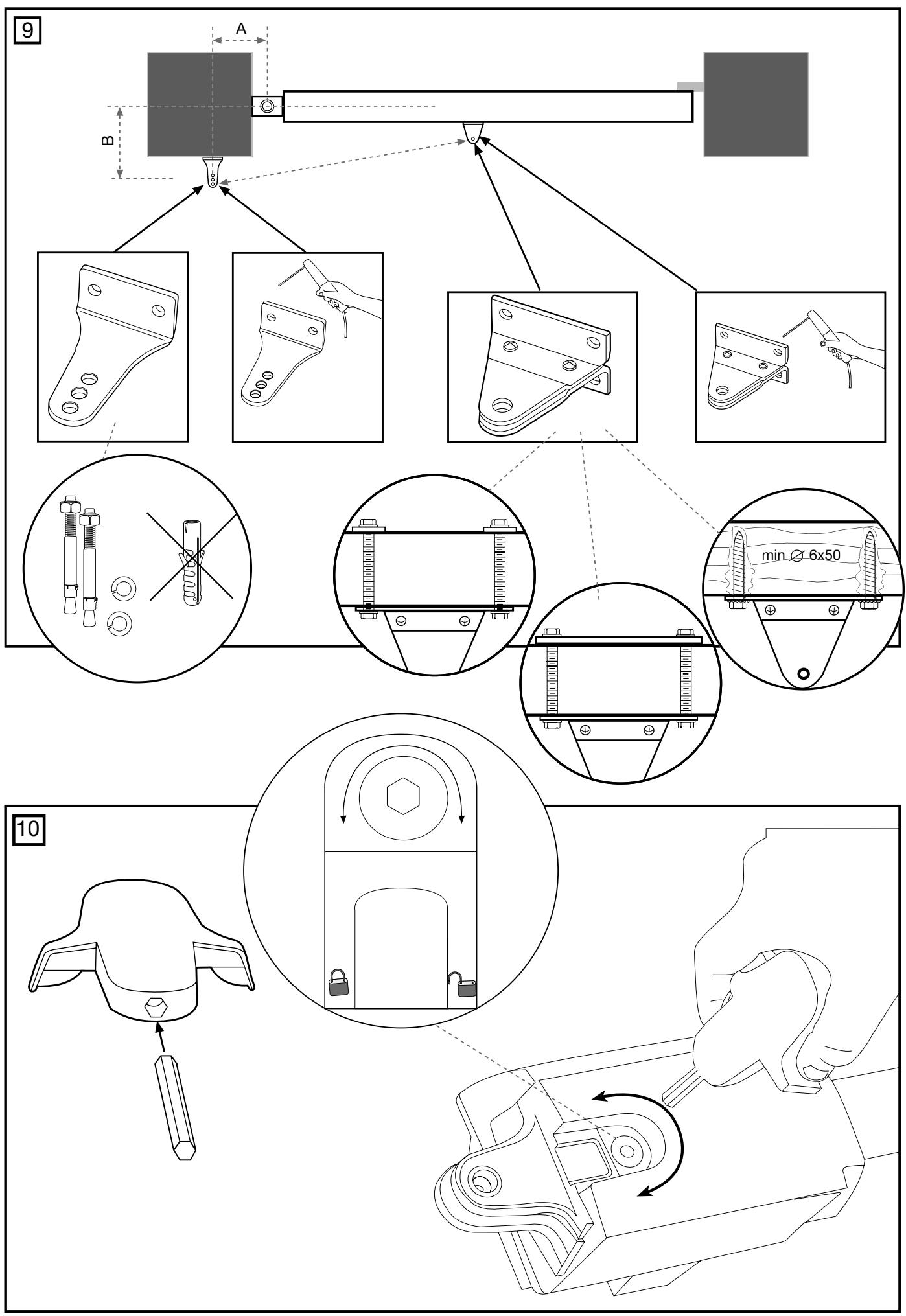

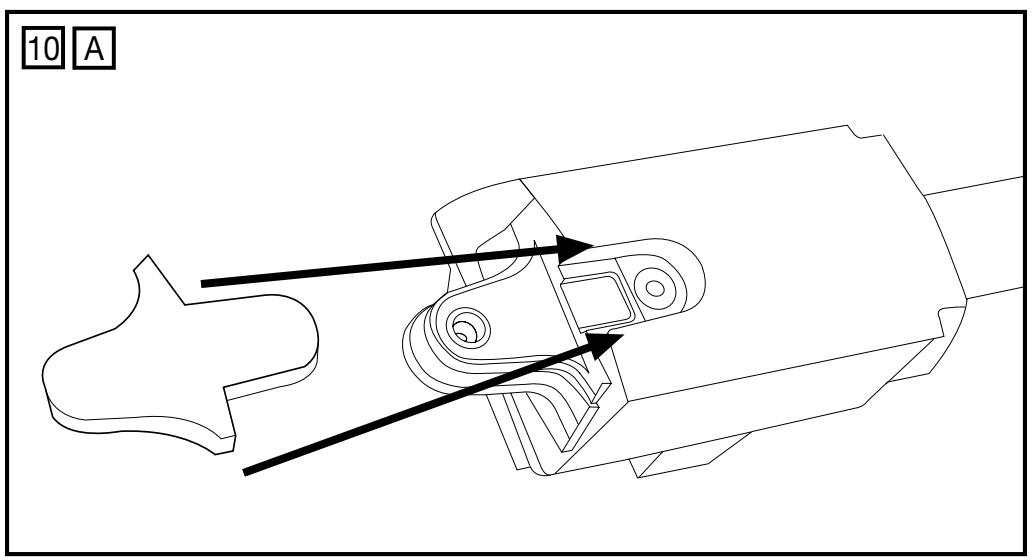

Page 2-3, Figures 8 A-F Montage des bras d'entraînement: Page 3, Figure 9 + 11 A-B Déverrouillage des bras d'entraînement: Page 3, Figures 10 A Câblage: Page 3, Figures 12 A-C Travaux de maintenance: Page 3 Installation électrique + Commande TYPES DE PORTAILS Le type de portail est décisif pour l'emplacement de montage de l'entraînement. Si la butée du portail se trouve au sol, l'entraînement devra également être monté le plus bas possible afin d'éviter de tordre le portail. Utiliser exclusivement des éléments du cadre pour la fixation. Dans le cas des portails en fer, la fixation de la ferrure du portail doit s'effectuer sur le cadre principal. En cas de doutes quant à la solidité du support existant, prévoir de le renforcer. Dans le cas des portails en bois, la fixation de la ferrure doit traverser l'épaisseur du bois. Il est recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation au fil du temps. Pour les portails de faible épaisseur, prévoir des renforts supplémentaires, sinon ils ne résisteraient pas à la sollicitation.

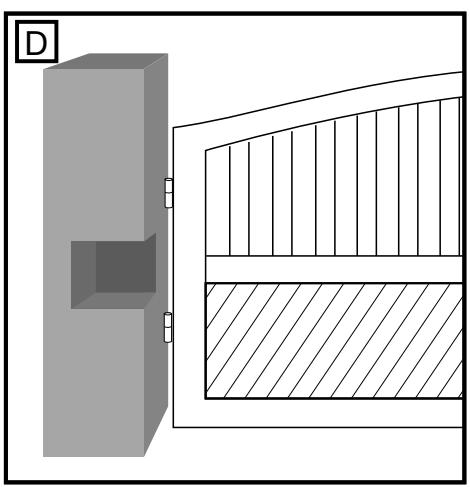

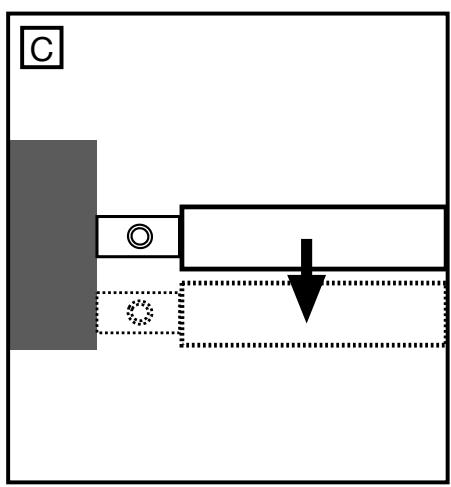

SITUATION DU PORTAIL Quel angle d'ouverture pour le portail?

90 degrés ou 115 degrés. Un angle d'ouverture supérieur à 115 degrés est éventuellement possible, mais n'est pas recommandé. Motif: l'entraînement tourne toujours à la même vitesse. Plus l'angle d'ouverture du portail est important, et plus le battant doit se déplacer rapidement. Les mouvements deviennent saccadés, ce qui expose les ferrures et le portail à des sollicitations extrêmes. En cas d'angles d'ouverture différents des deux battants, l'entraînement qui a atteint le premier sa position finale continue à "ronronner" en butée (le moteur tourne) et à repousser le battant jusqu'à ce que l'autre moteur ait lui aussi atteint sa position de fin de course. BUTEES Un portail pivotant nécessite une butée fixe en position portail OUVERT et portail FERME. Les butées permettent de ménager l'entraînement, le portail et les ferrures. L'utilisation du portail sans butées de fin de course définies entraîne un fonctionnement déficient, souvent dangereux, une usure prématurée ainsi que l'extinction de la garantie! FERRURES DE PILIERS Le choix du bon emplacement de la ferrure de pilier est décisif pour le fonctionnement ultérieur de l'installation. Il détermine la distance entre le point de rotation du moteur et celui du portail, et donc l'angle d'ouverture. On parle de cote A et de cote B. Il ne faut pas sous-estimer l'importance de cette cote sur le bon fonctionnement et la qualité du mouvement. Il faut essayer de déterminer la cote optimale pour votre angle d'ouverture dans toutes les circonstances et de l'atteindre aussi précisément que possible. Voir tableau pour les cotes A/B. Si le pilier n'est pas assez large, il faut fabriquer une plaque adaptable. Si le pilier est trop épais, il faut réaliser un évidement ou déplacer le portail. Pour atteindre des cotes optimales, il peut s'avérer nécessaire de raccourcir ou de rallonger la plaque de charnière fournie. Lors de la construction d'un nouveau portail, il est possible de jouer sur les cotes A et B lorsque les gonds du portail sont montés de manière correspondante sur les piliers. Avant de fixer définitivement les cotes de montage, vérifier systématiquement que l'entraînement ne cogne pas contre le pilier lors du basculement. MONTAGE: les forces exercées par l'entraînement sur le pilier sont très élevées. En général, on peut déjà atteindre des cotes de montage acceptables en soudant directement sur le pilier la plaque de charnière fournie. Dans le cas de piliers épais en pierre ou en béton, il faut souder la pièce de charnière sur une plaque-support et la fixer de sorte que les chevilles ne risquent pas de se détacher lors du fonctionnement. A cet effet, il vaut mieux préférer aux chevilles en acier ou en plastique des systèmes d'ancrage composite à coller, avec une tige filetée collée sans précontrainte dans la maçonnerie. Dans le cas des piliers en maçonnerie, il conviendrait de visser une grande plaque en acier débordant sur plusieurs pierres et sur laquelle la plaque de charnière peut ensuite être soudée. Une autre bonne solution consiste à utiliser une plaque d'équerre fixée sur le pilier.

2-F AVANT DE COMMENCER L'ouvre-portail nécessite un dégagement latéral suffisant pour les mouvements des bras et pour le montage. S'assurer que l'on dispose de l'espace nécessaire. Les portails présentant une charge en torsion élevée doivent être dotés en supplément d'une serrure (électrique) à titre de sécurité!

Le choix du bon automatisme de portail dépend d'un grand nombre de facteurs. Partant d'un portail en bon état de fonctionnement, le "démarrage" est l'opération la plus difficile. Une fois le portail en mouvement, la force nécessaire est en général nettement moins élevée. • Taille du portail: la taille du portail est un facteur très important. Le vent peut le freiner ou le tordre et donc augmenter fortement la force nécessaire. • Poids du portail: le facteur poids n'est qu'une grandeur purement indicative et susceptible de différer très fortement des besoins effectifs. Le fonctionnement est le facteur important. • Influence de la température: des températures extérieures très basses peuvent freiner ou même empêcher le démarrage (modifications du sol, etc.). Des températures extérieures très élevées peuvent provoquer un déclenchement prématuré du dispositif de protection thermique (env. 135 °C). • Fréquence / durée d'utilisation: le facteur de marche maximal des mécanismes d'ouvre-portails est de l'ordre de 30 % (p. ex. 30 % d'une heure). ATTENTION: les ouvre-portails ne sont pas conçus pour fonctionner en permanence à la valeur maximale du facteur de marche (marche en continu). L'entraînement surchauffe et se désactive jusqu'à son retour à la température de mise en marche. La température extérieure et le type de portail sont des facteurs importants pour le facteur de marche effectif.

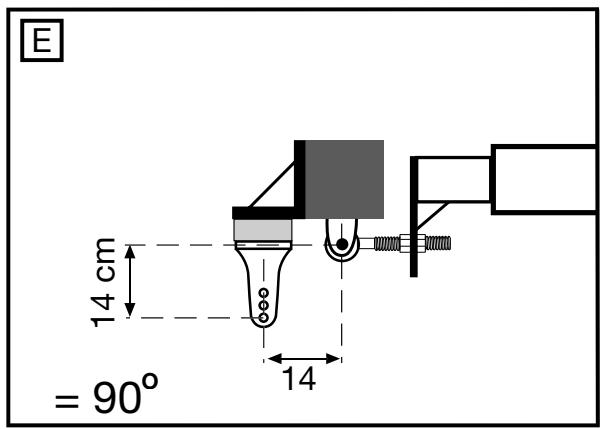

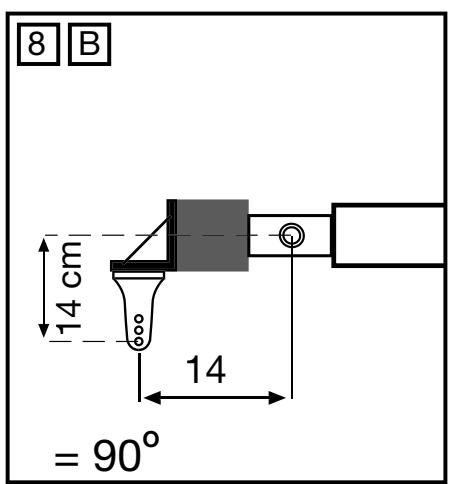

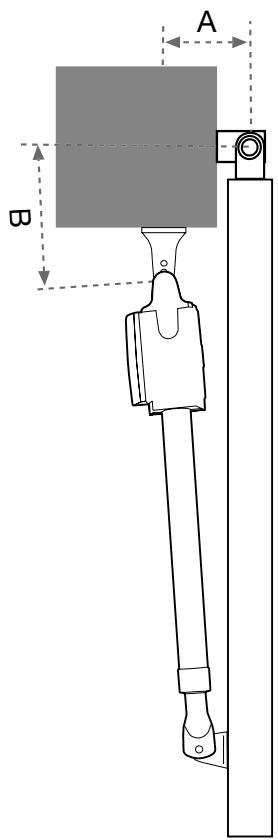

La ferrure de portail doit être montée horizontalement par rapport à la ferrure de pilier. La distance entre les ferrures est appelée cote de fixation. En position fermée du portail, l'entraînement est sorti à 95

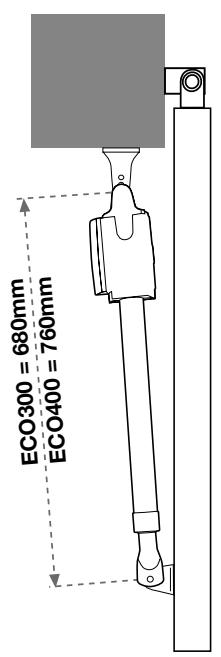

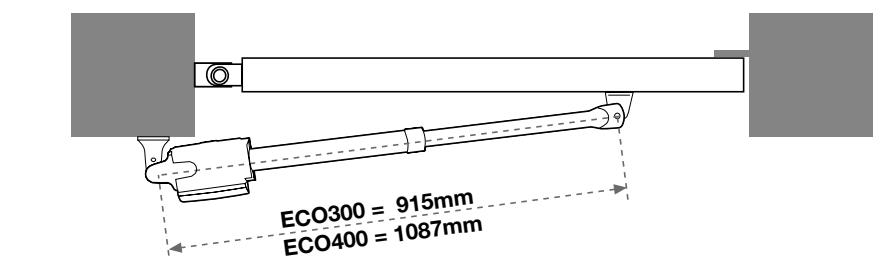

%. En position ouverte du portail, l'entraînement est sorti à 5 %. Une RENTREE ou SORTIE complète du piston en service (avec le portail) endommage l'entraînement et conduit à l'extinction de la garantie ! Respecter systématiquement la cote de fixation ! Dans le cas des portails en fer, les fixations doivent être soudées ou montées avec des vis traversant l'épaisseur du portail. Dans ce cas, utiliser de grosses rondelles ou une plaque au dos du portail. Dans le cas des portails en bois, la fixation doit traverser l'épaisseur du bois. Il est fortement recommandé de prévoir une plaque sur la face extérieure, afin d'empêcher tout risque de desserrage de la fixation. Pour les portails en bois ou les cadres métalliques de faible épaisseur, prévoir des renforts, sinon ils ne résisteraient pas à la sollicitation. DEVERROUILLAGE Le mécanisme d'entraînement peut être déverrouillé. Le portail peut ensuite être ouvert et actionné à la main (en cas de coupure de courant). Lorsque le système est neuf, il se peut qu’il soit difficile à manoeuvrer. Ceci est normal, et n’a aucune incidence sur le bon fonctionnement. Déverrouillage et Verrouillage Introduire la clé à 6 pans à l’endroit du capot prém à cet effet afin de verrouiller/déverrouiller le moteur. MONTAGE DES BRAS D'ENTRAINEMENT Déverrouiller l'entraînement. Repousser l'entraînement déverrouillé sur les ferrures et le bloquer à l'aide des goujons et des bagues fournis. Si vous utilisez le trou central ou intérieur de la plaque-charnière pour monter la ferrure de fixation du montant, vous DEVEZ couper la partie restante de la plaque-charnière avant la mise en service du bras. La non-réalisation de cette opération provoquera l'endommagement de la ferrure de fixation. N'utilisez pas de marteau lors du montage de l'actionneur sur la plaque-charnière.

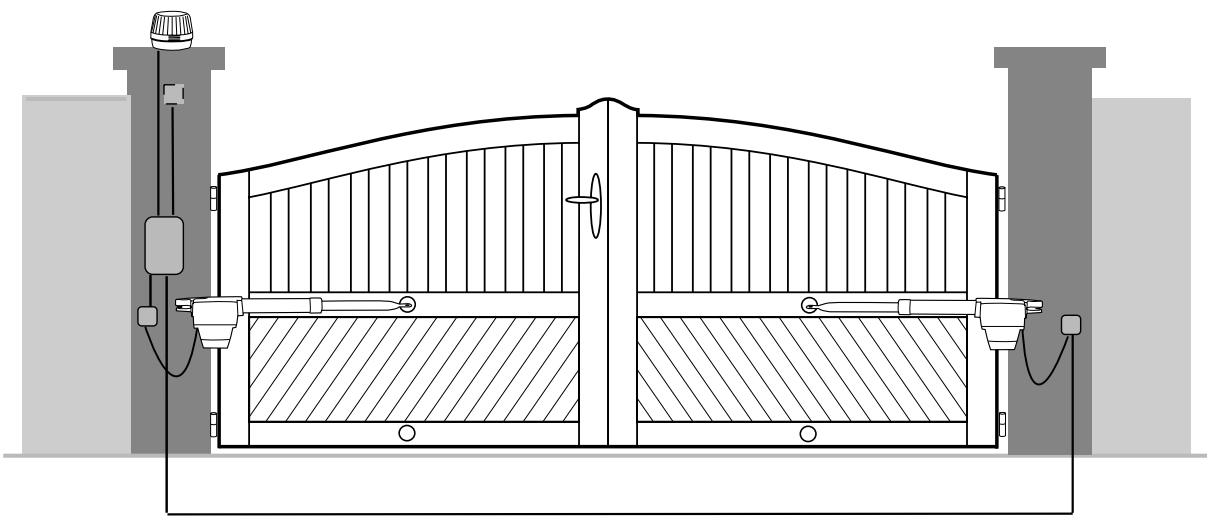

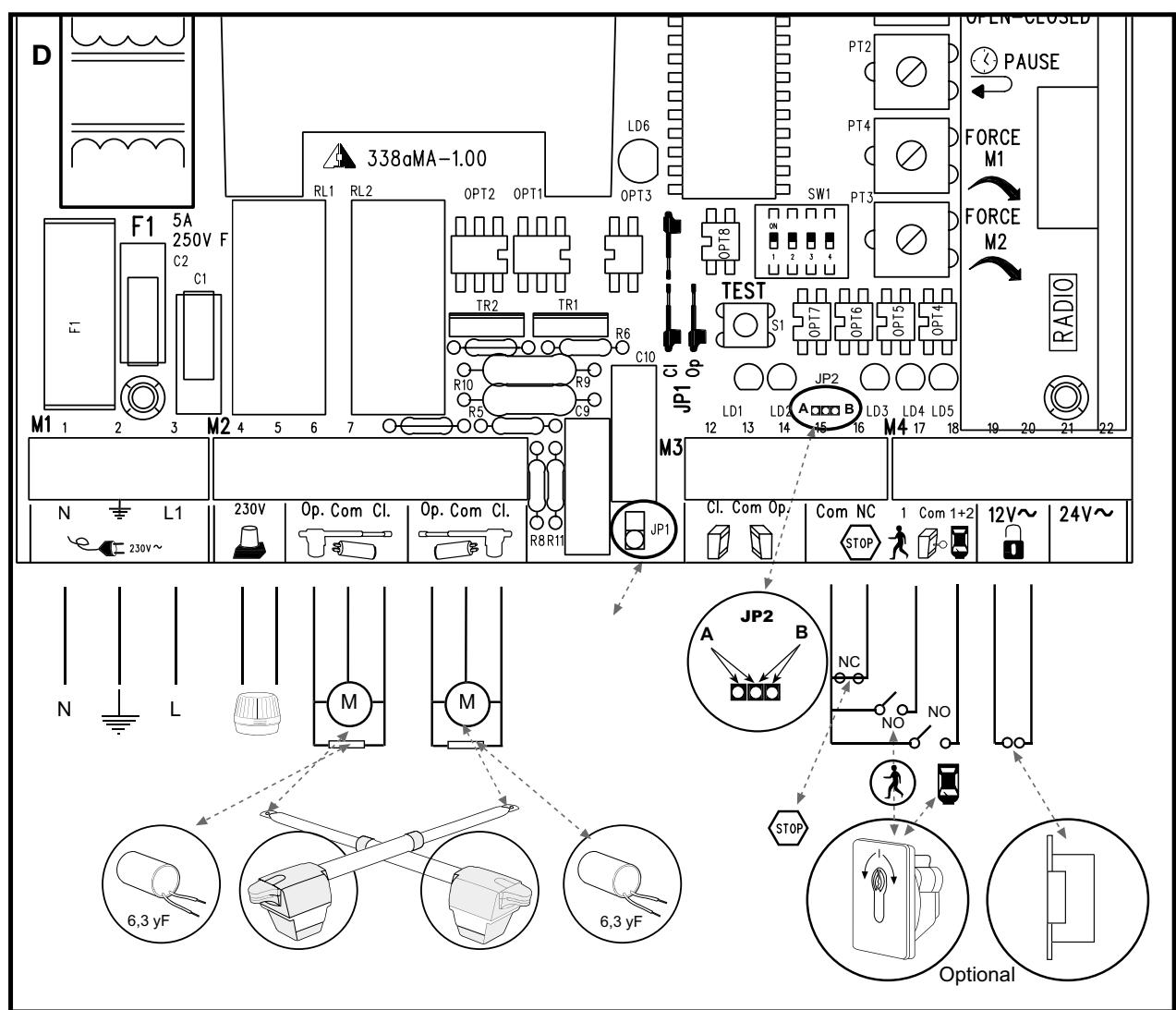

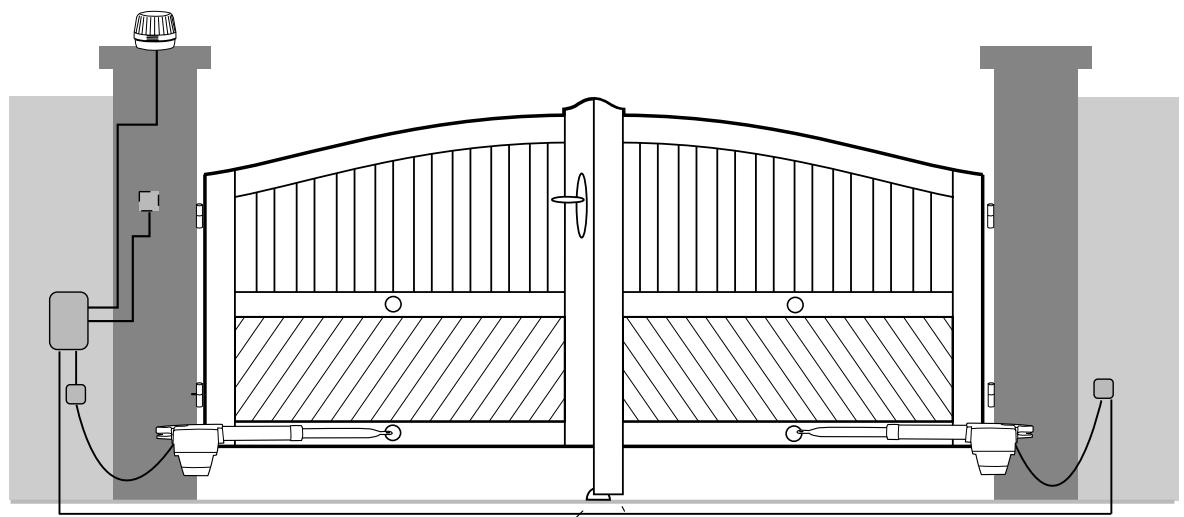

CABLAGE Le câble de raccordement comporte 4 pôles et mesure environ 80 cm de long. Il se monte en prévoyant un coude par rapport à la commande ou vers une boîte de dérivation étanche montée audessus du niveau du sol. La pose fixe s'effectue depuis la boîte de dérivation au moyen d'un câble agréé. Le condensateur peut être raccordé dans la boîte de dérivation ou dans la commande.

Raccordement: le condensateur se monte entre les bornes CL et OP. Le branchement entre CL et COM détermine le sens de rotation A. Le branchement entre l'autre borne OP et COM détermine le sens de rotation inverse. Ne surtout pas oublier de mettre l'installation à la terre. TRAVAUX DE MAINTENANCE Le mécanisme de l'entraînement ne nécessite aucune maintenance. Contrôler régulièrement (une fois par mois) la bonne fixation des ferrures du portail et de l'entraînement. Déverrouiller l'entraînement et contrôler le fonctionnement du portail. L'adéquation du portail et de l'entraînement ne peut être garantie que si le portail fonctionne en douceur. Le montage d'un entraînement n'est pas la panacée pour remédier au fonctionnement défectueux d'un portail. COMMANDE Le raccordement de la commande doit s'effectuer en dernier, c'est-àdire après avoir monté les moteurs, posé les câbles nécessaires et fixé les barrières photoélectriques ou les barres palpeuses. En cas de

montage fixe, il faut prévoir un dispositif de coupure de l'alimentation secteur présentant un intervalle minimal de contact de 3 mm

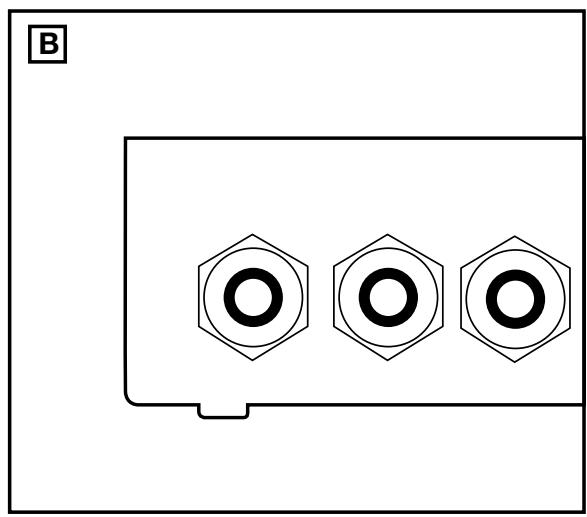

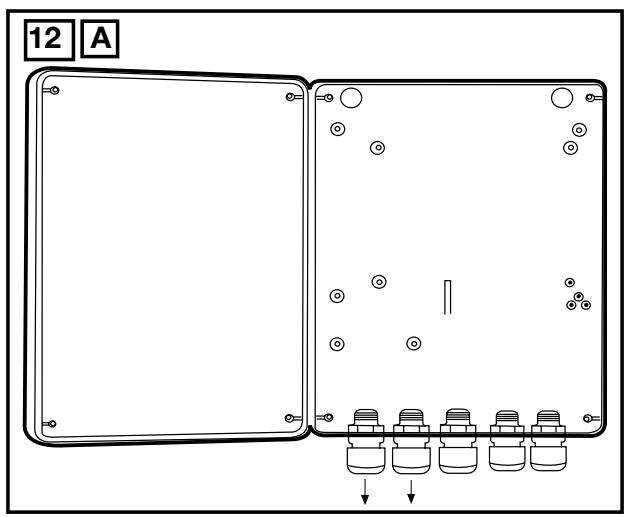

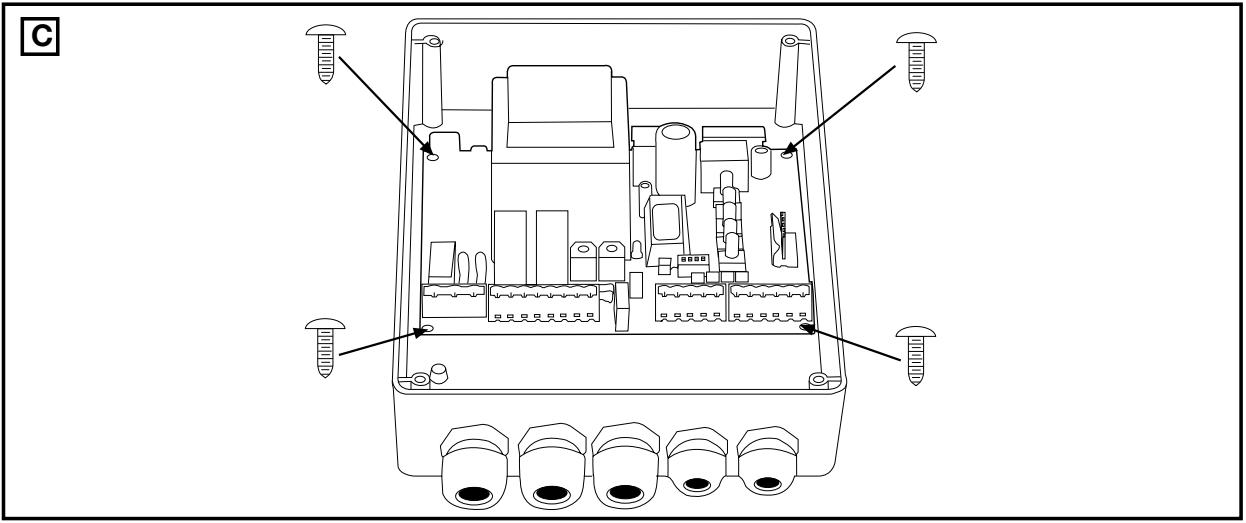

• Les contacts NO sont normalement ouverts et permettent de fermer le circuit L'humidité et la présence d'eau ont un effet destructeur sur la commande. S'assurer qu'il n'y a aucun risque de pénétration d'eau et d'humidité ou de stagnation d'eau dans la commande. Toutes les ouvertures et traversées de câbles doivent impérativement être obturées de manière étanche. Matériel nécessaire (variable selon l'application) • Boîtes de dérivation • Câble de terre, min 1,5mm2 • Câble de terre, min 0,5mm2 • Vis • Chevilles INSTALLATION ELECTRIQUE Montage du boîtier de la commande : La commande du moteur fait appel à une électronique ultramoderne pilotée par microprocesseur. Elle dispose de toutes les possibilités de raccordement et de toutes les fonctions nécessaires à un fonctionnement en toute sécurité (fig. 12D). Le boîtier de commande avec la commande du moteur doit être monté avec les passages de câbles vers le dessous (fig. 12A). Il ne doit pas être exposé de manière prolongée au rayonnement solaire direct. L'électronique permet de régler avec une grande précision la force de traction et de pression. Lorsque le montage/le réglage sont effectués dans les règles de l'art, il doit être possible de retenir le portail à la main. Durant le fonctionnement, il est à tout moment possible de stopper le portail par le biais de la télécommande, par actionnement d'une touche ou par le biais de l'interrupteur à clé. Le battant du portail doit disposer d'une butée solide pour les positions "OUVERT" et "FERME", car les ouvre-portails ne disposent pas de fins de course. Distribution du courant : Le câble venant du bras d'entraînement doit être posé dans une boîte de dérivation étanche disponible dans le commerce. Il est possible de prévoir un câblage fixe depuis la boîte de dérivation jusqu'à la commande. Dans bien des cas, il est possible de faire passer directement dans la boîte le câble d'un entraînement fixé juste à côté de la commande. Ne jamais enterrer des boîtes de dérivation. Il convient de ne pas utiliser de câbles de section inférieure à celles indiquées ci-après : 100-230 volts 1,5mm2 ou plus 2 0-24 volts 0,5mm ou plus Conseils : Les fils de sonnette posent souvent des problèmes dans la pratique, car ils occasionnent une perte de tension importante sur les grandes longueurs de câble. Répartir les câbles dans des goulottes séparées pour le moteur et pour la barrière photoélectrique, notamment lorsque l'installation comporte des interrupteurs à clé, des poussoirs de démarrage (provenant de la maison), sous peine de dérangements en cas de grandes longueurs de câble. VUE D'ENSEMBLE DES RACCORDEMENTS Moteurs : Raccorder la commande exactement comme indiqué dans la vue d'ensemble des raccordements. Le battant qui doit s'ouvrir en premier correspond au moteur 1 (M1) et doit OUVRIR le portail lors de son premier déplacement. Dans le cas contraire, il faut permuter les connexions 6 et 8 (moteur M1) ou 9 et 11 (moteur M2). Le condensateur fourni doit se monter entre les câbles 6 et 8 et 9 et 11. (Pour des raisons d'encombrement, le condensateur peut également être monté dans une boîte de dérivation). S'assurer que la polarité des branchements du condensateur est correcte et qu'il présente une bonne liaison électrique. Le condensateur est responsable de la force que le moteur développera ultérieurement.

3-F FERRURES DE PORTAIL Description de l'affectation des bornes

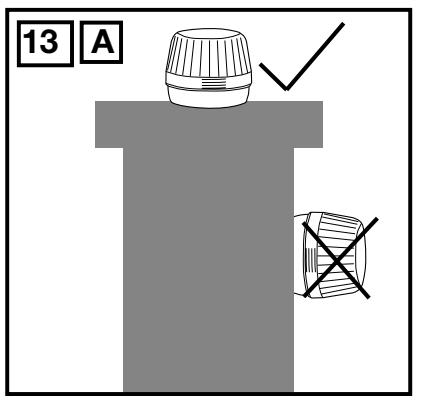

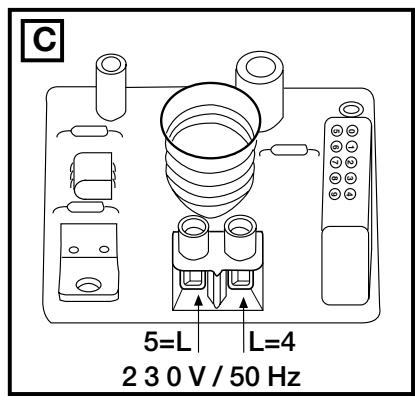

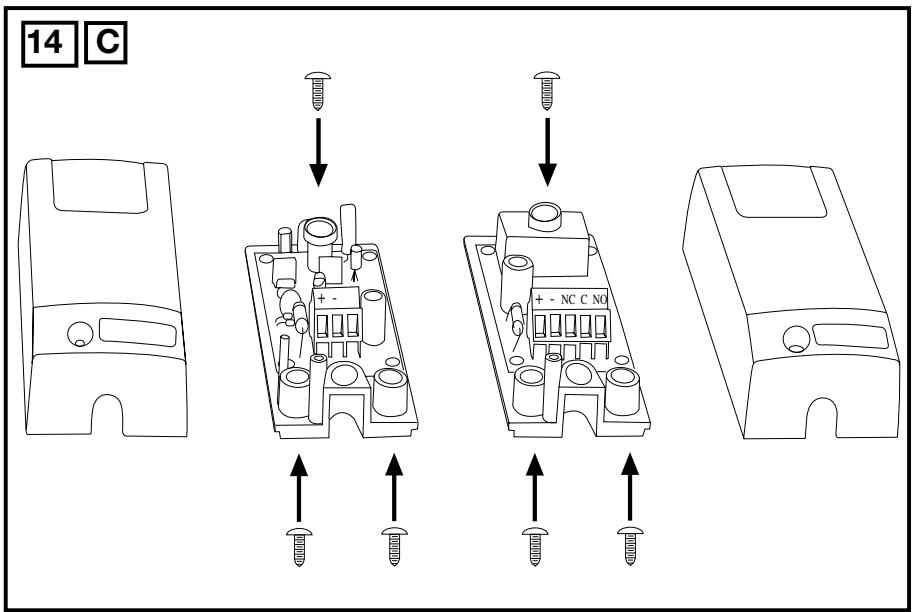

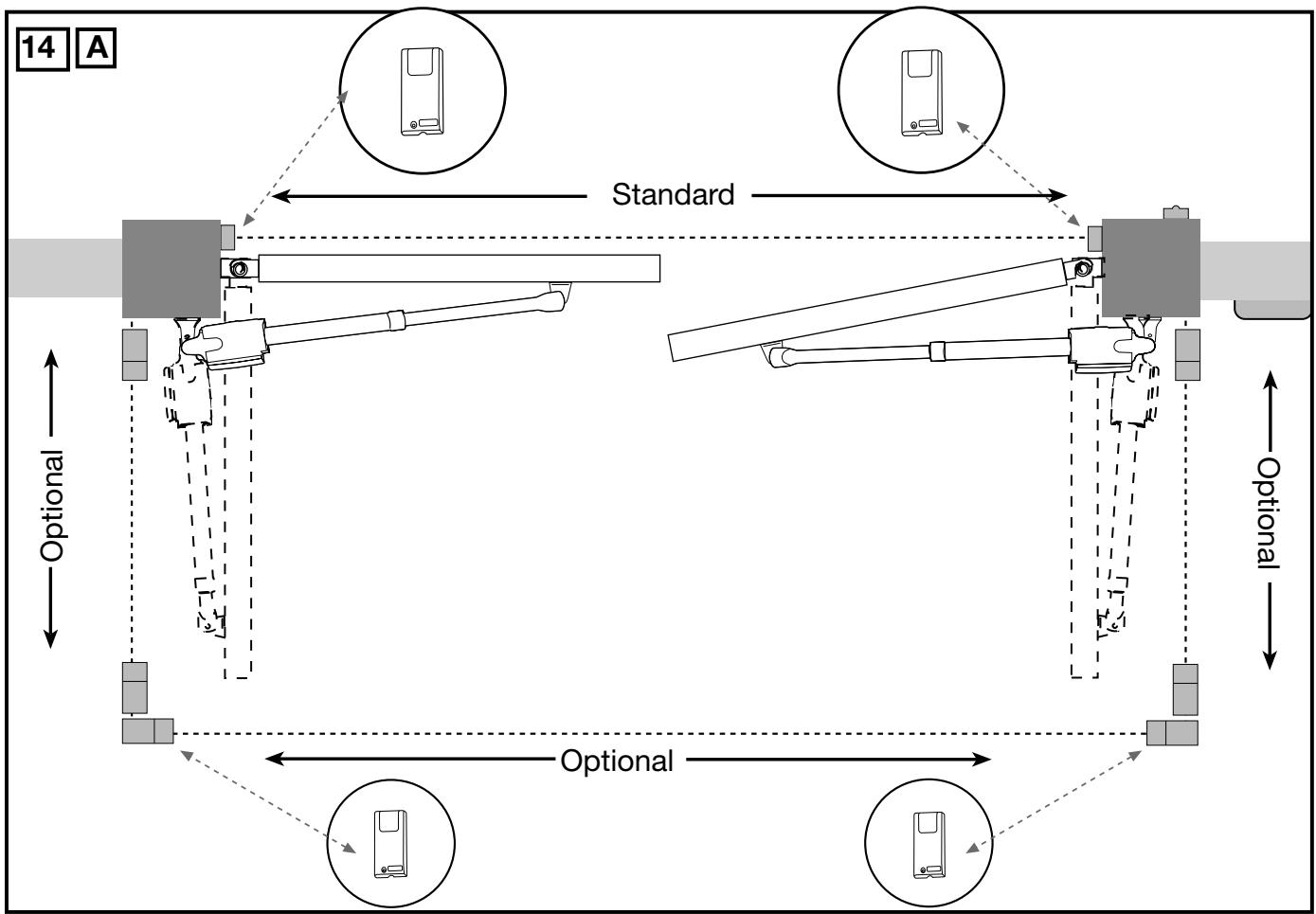

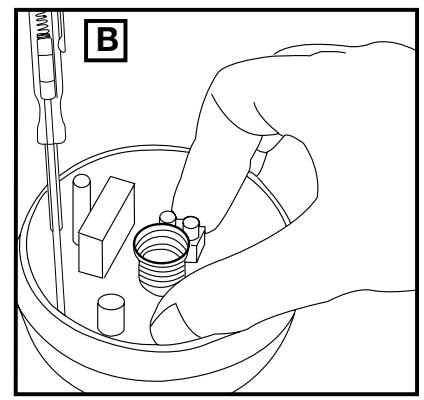

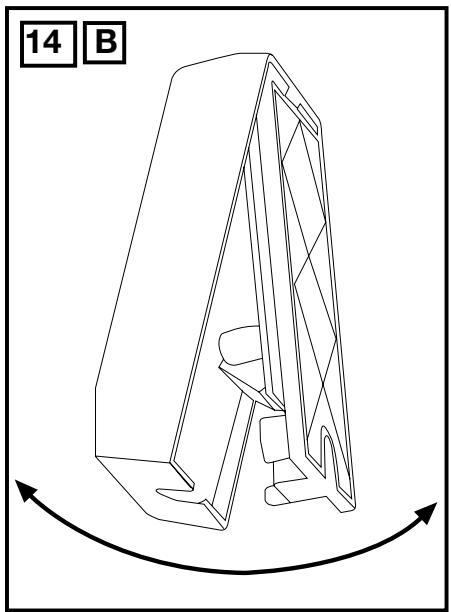

Raccordement du câble d'alimentation Borne 1 N (bleu) Borne 2 L’utilisation de la lampe clignotante est obligatoire. Elle sert à la sécurité et prévient les personnes qui se trouvent à proximité du portail que ce dernier est en mouvement. La lampe clignotante se fixe au moyen de vis et de chevilles. Le câble de mise à la terre doit être tiré jusqu’à la lampe. Le montage s’effectue habituellement au point le plus haut (pilier). Section du câble : 0,75 mm2, tripolaire, tension : 230 V CA. BARRIERE PHOTOELECTRIQUE La barrière photoélectrique sert à la protection du portail et doit être utilisée. Son emplacement de montage dépend de la construction du portail. Elle se monte généralement à hauteur des genoux, à environ 35 cm du sol. Les barrières photoélectriques se composent d’un émetteur et d’un récepteur qui doivent être disposés l’un en face de l’autre. Le boîtier (en plastique) de la barrière lumineuse peut s’ouvrir à l’aide d’un tournevis. La barrière photoélectrique se fixe au mur au moyen de petites vis et de chevilles. L’utilisation d’une seule barrière photoélectrique représente la configuration minimale requise, mais nous recommandons d’en utiliser une deuxième (ainsi que d’autres protections supplémentaires, le cas échéant). La barrière photoélectrique peut être raccordée comme suit : active pour "OUVRIR" (borne 14) ou active pour "FERMER" (borne 12). Les présentes instructions décrivent le raccordement d'une seule barrière photoélectrique, en utilisant donc les deux entrées de sécurité, c'est-à-dire barrière active dans les deux sens. Le commutateur DIP (à positions multiples) 4 sur la commande pilote la réaction des battants en cas d'interruption de la barrière photoélectrique durant la fermeture du portail. Lorsqu'elle est active, la barrière photoélectrique se contente de stopper le portail ou peut provoquer l'inversion du sens de fonctionnement du portail. L'émetteur nécessite un câble bipolaire et le récepteur un câble quadripolaire. Section : 0,5 mm2 ou plus. Tension : 12/24 volts CA/CC. Bornes (12-13-14) (22/23). ARRET D'URGENCE (OPTION) Lorsqu'un interrupteur est raccordé, il est alors possible de l'utiliser pour stopper ou verrouiller l'installation. Tout mouvement des battants est immédiatement interrompu. Selon le degré de sécurité requis, ce contact peut également être relié aux contacts de la barrière photoélectrique, ce qui a pour effet de stopper immédiatement tout mouvement des battants. HOMME MORT En mode "homme mort", il est possible de faire fonctionner un portail sans dispositif de sécurité, sous réserve que l'ensemble du portail soit visible. Sur la partie supérieure de la commande se trouvent 3 commutateurs DIP. Régler le commutateur DIP 2 sur la position ON. La commande ne fonctionne alors que lorsqu'elle reçoit un signal continu provenant de la télécommande, de l'interrupteur à clé ou de la touche. En cas d'interruption du signal, le portail s'arrête et se déplace en sens inverse dès réception du signal suivant. CABLES DE COMMANDE Il est possible d'ouvrir seulement un battant ou les deux. Cette fonction est également réalisable à l'aide de la télécommande. Voir "Apprentissage de la télécommande". La touche de test sur la commande active systématiquement les deux moteurs. En cas de battants à recouvrement, il est nécessaire de régler la temporisation. Les battants sans recouvrement ne doivent pas se fermer en même temps. Risque de coincement (voir description : potentiomètres). INSTALLATION DE L'INTERRUPTEUR A CLE (OPTION) Raccordement des câbles : voir schéma électrique.

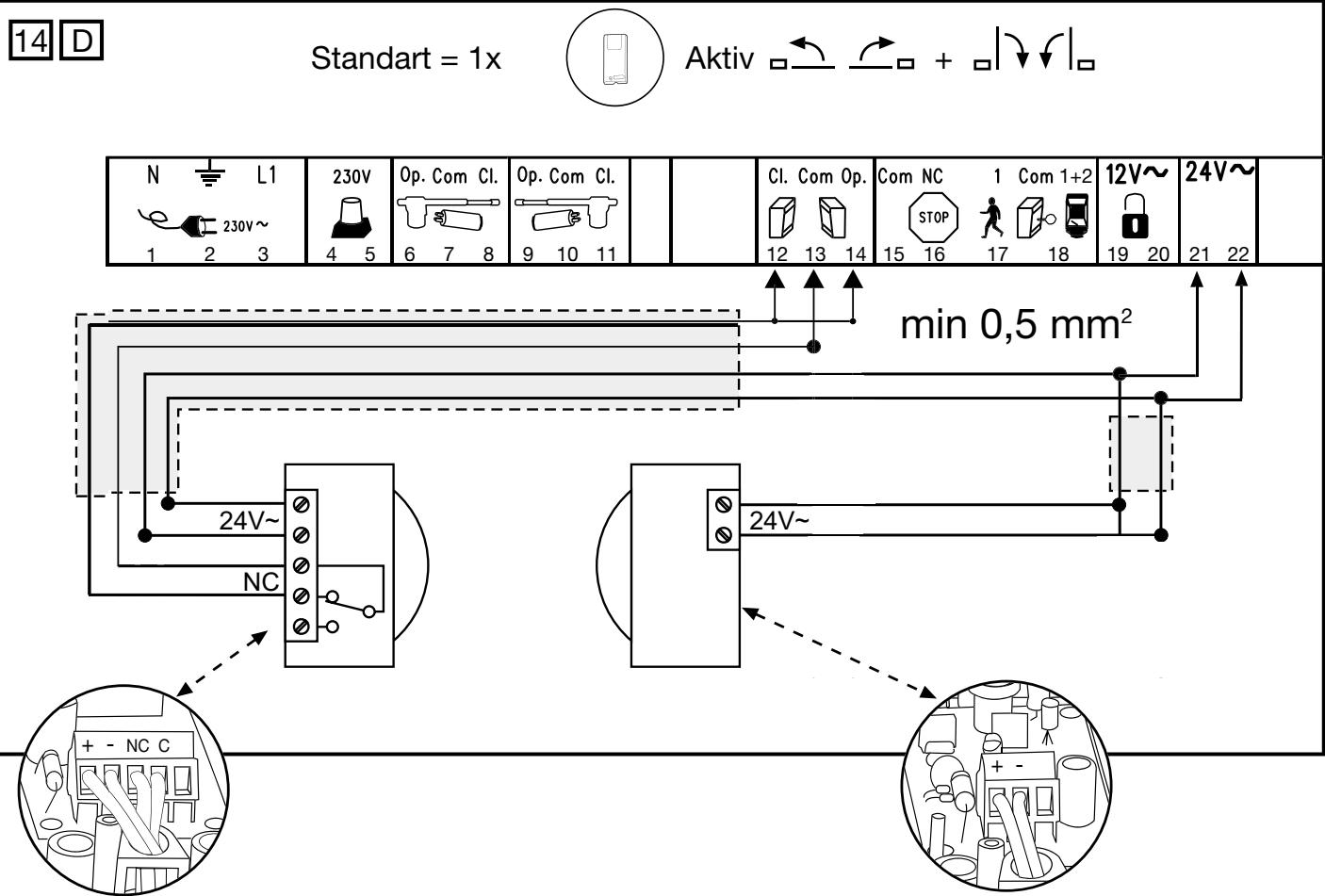

Le raccordement s’effectue par le biais de l’adaptateur radio de la commande (cf. notice de la commande). Le meilleur emplacement de montage pour l’antenne est en hauteur, le plus loin possible d’appareils électriques. Il convient alors de ne plus utiliser la petite antenne-câble fournie et déjà raccordée.

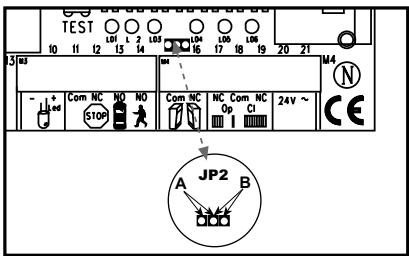

DESCRIPTION DES POTENTIOMETRES

• Force M1 Force M2: Ils permettent de régler séparément la force de fonctionnement de chaque battant. Le potentiomètre rotatif permet un ajustage précis pour le portail. Si la force mesurée au niveau de l'arête du battant en mouvement est supérieure à 400 N, il faut monter des dispositifs de sécurité supplémentaires (barrières photoélectriques, barres palpeuses) conformes aux normes en vigueur (en Europe : EN 60335-1). Se reporter également aux consignes de sécurité. • PAUSE Cette fonction est uniquement active lorsque le commutateur DIP 1 est sur ON. Elle permet de régler le temps pendant lequel le portail reste ouvert avant de se refermer. Plage de réglage : 8-200 secondes. • OPEN-CLOSED Ce potentiomètre permet de régler la durée de fonctionnement des battants. Régler cette valeur à environ 30 % et faire un essai. Le bon réglage est atteint lorsque, dans un cycle complet, l'entraînement continue à tourner (ronflement) pendant environ 3 à 5 secondes une fois arrivé en butée. Ce réglage est nécessaire dans la mesure où la durée de fonctionnement varie sous l'effet de facteurs externes (vent, température, variations de niveau du sol) et où il faut garantir que le portail atteindra bien sa position finale. De ce fait, il est impératif de monter des butées en position FERME et OUVERT. Plage de réglage : 7–60 secondes. • WING DELAY Ce potentiomètre permet de régler la temporisation en cas de battants à recouvrement. Le battant M1 s'ouvre en premier et se ferme en dernier. Afin que personne ne risque d'être coincé entre les battants en cours de fermeture, il faut systématiquement régler une temporisation. Plage de réglage : 0–35 secondes.

Surveille la barrière photoélectrique pour

"fermer portail". ALLUMEE = OK Surveille la barrière photoélectrique pour "ouvrir portail". ALLUMEE = OK Surveille le contact d'arrêt d'urgence. ALLUMEE = OK Indique la présence de signaux d'interrupteurs à clé, touches ou télécommandes. Fonction "ouvrir un battant du portail". ALLUMEE = signal appliqué Indique la présence de signaux d'interrupteurs à clé, touches ou télécommandes. Fonction "ouvrir les deux battants". ALLUMEE = signal appliqué Clignotement lent = OK Clignotement rapide = vérifier tous les branchements vers les moteurs, le condensateur, la lampe clignotante et éliminer toute trace d'humidité au niveau des bornes de raccordement.

DESCRIPTION DES FUSIBLES F1 5.0A Fusible principal : protège l'ensemble de la commande et les moteurs. Ne jamais le remplacer par un fusible de plus fort calibre.

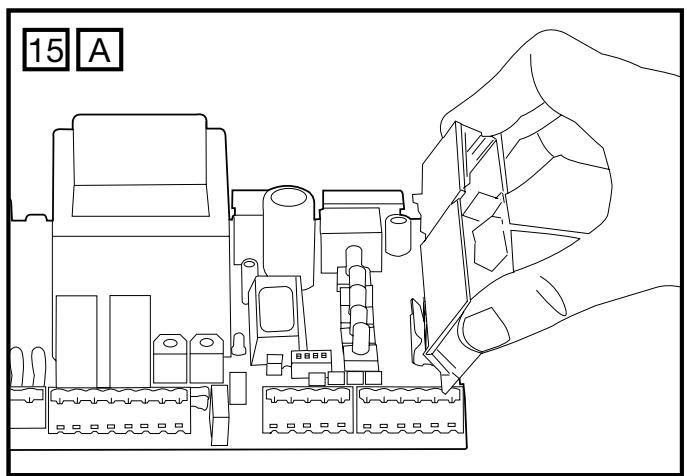

F2 0,5A Fusible auxiliaire pour la sortie 24 volts. F3 2,0A Fusible auxiliaire pour la sortie 12 volts de la serrure électrique. Tenir compte de la consommation de la serrure électrique utilisée. F4 0,315A Fusible auxiliaire pour la logique : touches, arrêt d'urgence, barrière photoélectrique, récepteur APPRENTISSAGE DE LA TELECOMMANDE Il est possible de programmer 15 télécommandes sur chaque canal d'apprentissage. Dans le cas d'installations plus importantes, il est recommandé – ne serait-ce que pour des raisons d'organisation – de prévoir un récepteur externe ou d'utiliser un interrupteur à clé ou une serrure à code au niveau de l'accès. Sur le récepteur radio enfiché sur le côté se trouvent les deux petites touches d'apprentissage. La télécommande, exonérée de redevances et homologuée par les services techniques, fonctionne avec un code de sécurité privé préprogrammé par ordinateur. Votre ouvre-portail ne peut donc être activé que par une télécommande présentant le même code. La portée dépend des conditions locales. Le récepteur de la commande du moteur dispose d'une fonction d'autoapprentissage intégrée. Il se règle sur le code pré-programmé de la télécommande par actionnement de la touche d'apprentissage. La commande comporte deux canaux d'apprentissage. Elle peut ainsi, par actionnement correspondant de la télécommande, ouvrir ou fermer un battant ou les deux battants en même temps. Par exemple, si le canal 1 (2) reçoit le code de commande à distance de la télécommande, l'ouverture ne concernera qu'un seul battant. Après apprentissage du canal 2 (1) de la télécommande, vous pourrez actionner les deux battants à l'aide de cette touche. Pour mémoriser ce code, il suffit d'appuyer sur la touche voulue et de la maintenir enfoncée. Pendant ce temps, avec l'autre main, appuyer brièvement sur la touche d'apprentissage de l'électronique. Répéter cette opération pour toutes les télécommandes. EFFACEMENT DE CODES DE COMMANDE A DISTANCE DEJA PROGRAMMES Appuyer sur la touche d'apprentissage correspondante (1 ou 2) sur la platine du récepteur pendant env. 10 secondes jusqu'à ce que la DEL d'apprentissage s'éteigne. Les codes "appris" correspondant à cette touche d'apprentissage sont alors effacés.

5-F ANTENNE (OPTION)

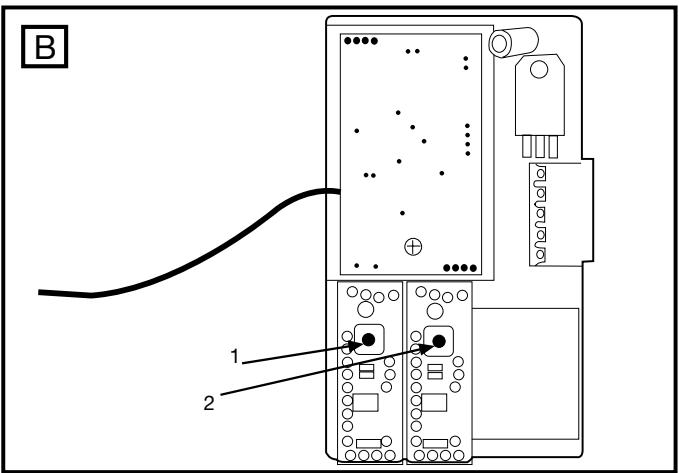

2 secondes) jusqu'à observer un déplacement du portail. Le principe de codage numérique de la commande radio à distance permet d'exclure pratiquement tout risque d'actionnement involontaire de l'ouvre-portail.

Tension de raccordement nominale

Consommation Puissance absorbée 1. Raccorder la commande ainsi que les entrées de sécurité. 2. Contrôler les DEL. 3. Amener le portail en position mi-ouverte et le verrouiller, appuyer ensuite sur la touche de test. Les deux battants doivent alors s'ouvrir. Si l'un des battants se ferme au lieu de s'ouvrir, son moteur est branché à l'envers et les câbles correspondants doivent donc être permutés (voir raccordement). Il faut permuter les câbles entre lesquels le condensateur est raccordé. Ils déterminent le sens de marche des moteurs. Répéter ensuite l'opération complète jusqu'à ce que les deux battants s'ouvrent dès le premier déplacement du portail. Attention : couper impérativement la tension secteur avant de permuter les câbles. 4. Une fois que les deux battants s'ouvrent dès le déplacement initial du portail après le raccordement de la commande, procéder comme suit : 5. Couper l'alimentation électrique de la commande et la rétablir au bout de quelques secondes. Fermer manuellement les deux battants et les verrouiller. 6. Régler tous les potentiomètres à 30 % et s'assurer que le commutateur DIP 1 est sur OFF (en bas). 7. Démarrer maintenant la commande à l'aide de la touche de test et observer le fonctionnement. Refermer le portail par le biais de la touche de test SANS avoir procédé au moindre réglage. Si le portail ne se ferme pas complètement de luimême, déverrouiller l'entraînement et refermer le portail manuellement après avoir désactivé la commande. 8. Régler maintenant les potentiomètres sur d'autres valeurs (plus élevées) en fonction des observations effectuées lors de l'essai (p. ex. augmenter la durée de fonctionnement, rectifier la force, régler une temporisation des battants). Refaire un deuxième essai et procéder comme décrit précédemment. Refermer le portail tout d'abord par le biais de la touche de test avant de procéder à de nouveaux réglages. 9. Une fois que tous les réglages sont effectués, contrôler le fonctionnement des barrières photoélectriques, des touches, de la lampe clignotante, des télécommandes, des accessoires, etc. Si vous souhaitez une fermeture automatique, modifier le réglage des commutateurs DIP et régler le potentiomètre sur "Pause". 10. Expliquer à tous les utilisateurs potentiels le mode de fonctionnement du portail, le principe des fonctions de sécurité et la possibilité d'actionnement manuel de l'ouvre-portail.

Température de fonctionnement

220 – 240Volt˜/ 50Hz

1,3A ETS 300 683, & EN60335-1 conformément aux dispositions et à tous les amendements

des directives de l'UE 1999/5/EC, 73/23/EEC, 89/336/EEC Déclaration d'incorporation

Les automatismes de portails, modèles ECO300K/300KS/400K/400KS, installés et maintenus conformément à toutes les instructions du fabricant, conjointement à une porte qui a été elle aussi installée et maintenue conformément à toutes les instructions du fabricant, satisfont aux dispositions de la directive de l'UE 89/392/EEC et de tous ses amendements. Je soussigné déclare par la présente que l'équipement spécifié ci-dessus, ainsi que tout accessoire listé dans le manuel, est conforme aux directives et normes ci-dessus.

THE CHAMBERLAIN GROUP, INC.

Elmhurst, IL 60126 USA June, 2003 El mecanismo de apertura no se puede utilizar con una puerta que incorpore una portezuela a menos que el mecanismo de apertura no se pueda operar con la portezuela abierta.

Indice: Sugerencia general sobre la instalación y el uso:

Contenido de la caja: página 1, figura 1 + 2 Antes de comenzar: página 2 Lista de verificación: página 2, figura 3 Tipos de puertas/Altura de la instalación: página 2, figura 4 A-F Configuración de la puerta: página 2, figura 5 + 6 A-E Paradas de la puerta: página 2, figura 7

• Peso de la puerta: el peso de la puerta no es tan relevante como la dimensión. • Acción de la temperatura: las temperaturas exteriores bajas pueden provocar que el arranque inicial resulte más difícil (variaciones en el terreno, etc.) o incluso impedirlo. Si se presentan temperaturas exteriores elevadas junto con un uso frecuente se puede activar la protección térmica antes de tiempo (aprox. 135 °C). • Frecuencia operativa/Tiempo operativo: los mecanismos de apertura se han diseñado para un tiempo operativo máximo (tiempo de funcionamiento) de aproximadamente un 30% (p. ej. 30% durante una hora). IMPORTANTE: El mecanismo de apertura no se ha diseñado para operarse continuamente en su tiempo operativo máximo (operación ininterrumpida). En este caso, el mecanismo de apertura se calentará demasiado y se desconectará hasta que se enfríe a la temperatura de conexión. La temperatura exterior y la puerta son parámetros importantes que afectan al tiempo operativo actual. LISTA DE VERIFICACIÓN DE INSTALACIÓN - PREPARACIONES Verifique el contenido de la caja y lea las instrucciones detenidamente. Asegúrese de que su equipo de puerta opera perfectamente. La puerta debe deslizarse uniforme y suavemente y no debe quedarse encajada en ningún momento. Recuerde que el nivel del suelo puede elevarse algunos centímetros en invierno. La puerta deberá ser estable y estar tan exenta de contratensiones como sea posible para evitar un vaivén no deseado. Cuanto más suave se desplace la hoja de la puerta, más preciso tiene que ser el ajuste de fuerzas. Haga una lista de los materiales que todavía necesite y obténgalos antes de empezar con la instalación: clavijas para grandes amperajes, pernos, topes de puertas, cables, cajas de distribución, herramientas, etc. TIPOS DE PUERTAS El tipo de puerta determina la ubicación del mecanismo de apertura. Si el tope de la puerta está en el suelo, el mecanismo de apertura también se tendrá que instalar a una altura que sea lo más inferior posible, de tal forma que no pueda torcer la puerta. Use sólo piezas del marco de la puerta para los herrajes. Para las puertas de acero, el herraje deberá ser montado en el marco principal. Si no está seguro de si el soporte existente es lo suficientemente estable, refuércelo. Con las puertas de madera, el herraje se deberá ajustar con pernos. Se recomienda fijar una placa desde el exterior, de tal forma que los soportes de herraje no se puedan soltar con el paso del tiempo. Las puertas de madera delgadas deberán reforzarse para resistir las cargas existentes (p. ej. tipo F).

La razón es que el mecanismo de apertura siempre funciona a la misma velocidad. Cuanto más se tenga que abrir la puerta, más rápida deberá desplazarse la hoja de la puerta. El movimiento se vuelve más irregular y esto somete a los herrajes y a la puerta a cargas extremas. Los ángulos de apertura desiguales provocan que un mecanismo de apertura alcance primero su destino, pero siga en marcha, por lo que fuerza la puerta contra el tope de la misma hasta que el motor alcance su posición final.

TOPES DE PUERTA Una PUERTA BASCULANTE REQUIERE UN TOPE DE PUERTA ANCLADO EN AMBAS DIRECCIONES DE APERTURA Y CIERRE. Los topes de puertas protegen al mecanismo de apertura, a la puerta y a los herrajes contra el desgaste. Operar la puerta sin topes limite fijos no resulta satisfactorio; a menudo ¡resulta peligroso, provoca un desgaste prematuro y anula la garantía del producto¡ SOPORTE DEL POSTE La elección de la ubicación correcta del soporte del poste tiene una repercusión decisiva en el funcionamiento posterior del sistema. Determina la distancia entre el centro de desplazamiento del motor y el de la puerta, y por lo tanto el ángulo de apertura. Se hará referencia a estas dimensiones como dimensión A y dimensión B. No subestime la acción que estas dimensiones ejercen sobre el correcto funcionamiento y la marcha. Pruebe y deduzca la mejor dimensión para el ángulo de apertura con tanta precisión como sea posible y que sea apta para todas las circunstancias. Véase la tabla ara las dimensiones A/B. Si el poste no es lo suficientemente ancho, se le deberá ajustar una pieza de extensión. Si el poste es demasiado grueso, recórtelo para que sea más delgado o equilibre la puerta. Para lograr las dimensiones ideales, puede resultar necesario acortar o alargar la placa de bisagras suministrada. En el caso de que las puertas se fabriquen a medida respondiendo a las necesidades del cliente, si las bisagras de la puerta se han ajustado a los postes adecuadamente, se puede influir sobre las dimensiones A y B. Antes de que se determinen las dimensiones de montaje finales, deberá comprobar siempre si existe la posibilidad o no de que el borde del mecanismo de apertura choque con el poste cuando la puerta bascule. INSTALACIÓN: El mecanismo de apertura ejerce una fuerza considerable contra el poste. Normalmente, las dimensiones de montaje aceptable se consiguen si la placa de bisagras suministrada se suelda directamente en el poste. En caso de que las paredes sean de piedra gruesa o haya postes de hormigón, la bisagra se deberá soldar a la placa base y se acopla de tal forma que las clavijas no puedan soltarse durante la operación. Las clavijas para grandes amperajes, donde se ha enlazado una barra roscada en la mampostería sin tensión, son más aptas para esta finalidad que las clavijas cubiertas de plástico o de acero. Cuando se trate de pilares de albañilería, se montan en una placa de acero relativamente amplia que cubra diversos ladrillos y se suelda entonces la placa de bisagras encima. Una escuadra de apoyo acoplada por encima del borde del poste también es un buen medio para fijar los ejecutores.

CABLEADO El cable de conexión de 4 polos tiene una longitud de aproximadamente 80 cm. y se ha tendido en una curva al controlador o a la caja de distribución impermeable localizada en el suelo. Un cable homologado está instalado permanentemente desde la caja de distribución hacia adelante. El condensador se puede conectar dentro de la caja de distribución o en el controlador.

Conexión: El condensador se deberá conectar entre los bornes OP y CL. CL y COM generan el sentido de rotación A. OP y COM generan el sentido de rotación inverso. En cualquier caso, la instalación siempre deberá disponer de una puesta a tierra..

Material requerido (los datos varían dependiendo del uso)

Para las posiciones de ABIERTO y CERRADO, la hoja de la puerta requiere un tope estable ya que los automatismos de la puerta no disponen de interruptores finales de carrera. Distribución de corriente: el cable que pasa por el brazo de automatismo se deberá guiar por una caja de distribución convencional e impermeable. Desde la caja de distribución hasta el control se puede efectuar un tendido fijo del cableado. A menudo, resulta factible derivar el automatismo que se fija justo al lado del control, directamente a la caja. En ningún caso, emplace las cajas de distribución bajo tierra. Como norma general, no se debería quedar por debajo de los siguientes cortes transversales de cable: 100-230 voltios 1,5mm2 ó superior (mensualmente). Libere el mecanismo de apertura y compruebe que la puerta funciona adecuadamente. Solo si la puerta se desplaza suavemente, se operará correctamente con el mecanismo de apertura. El mecanismo de apertura no puede eliminar los problemas generados por la puerta si esta no funciona satisfactoriamente.

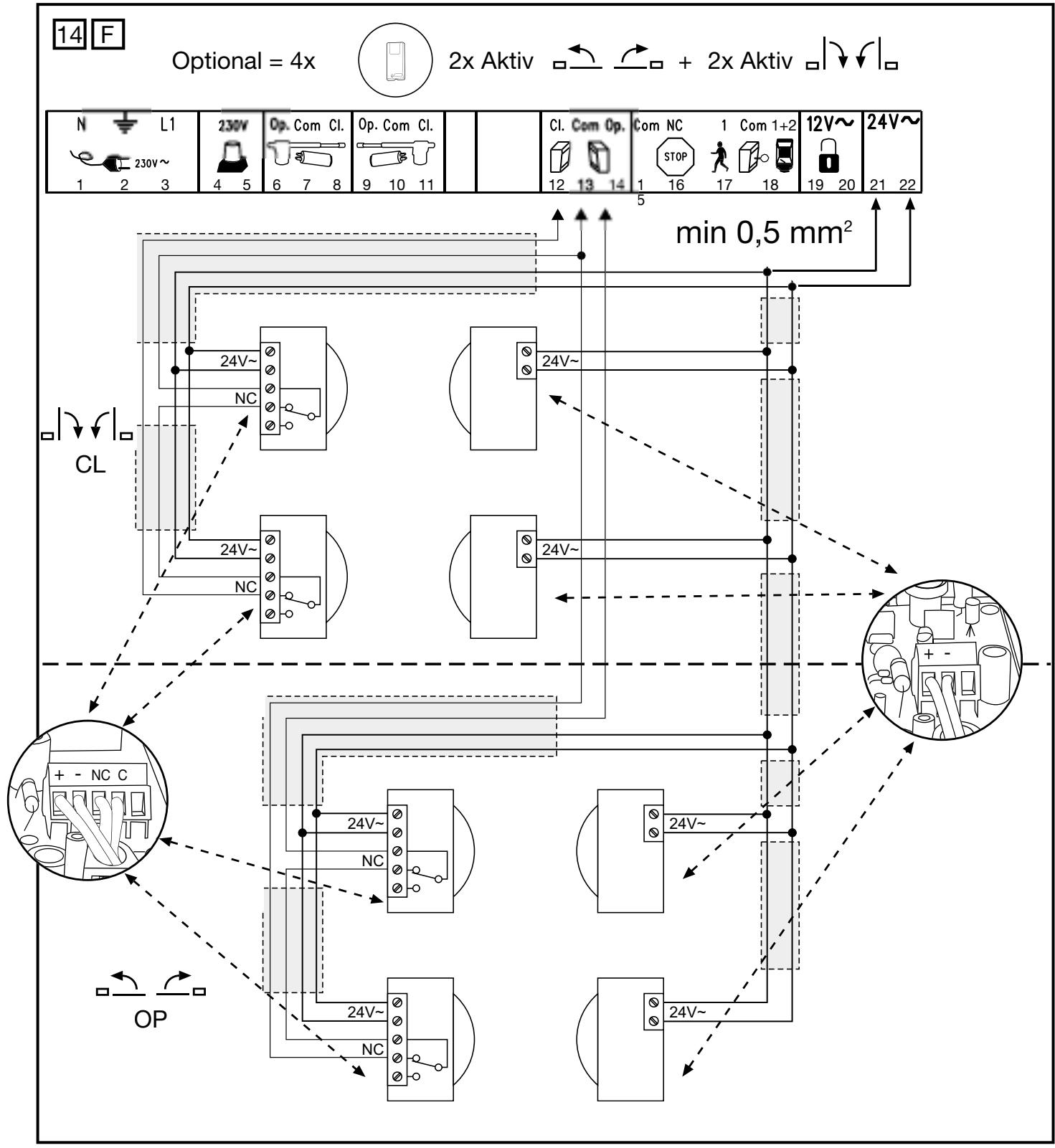

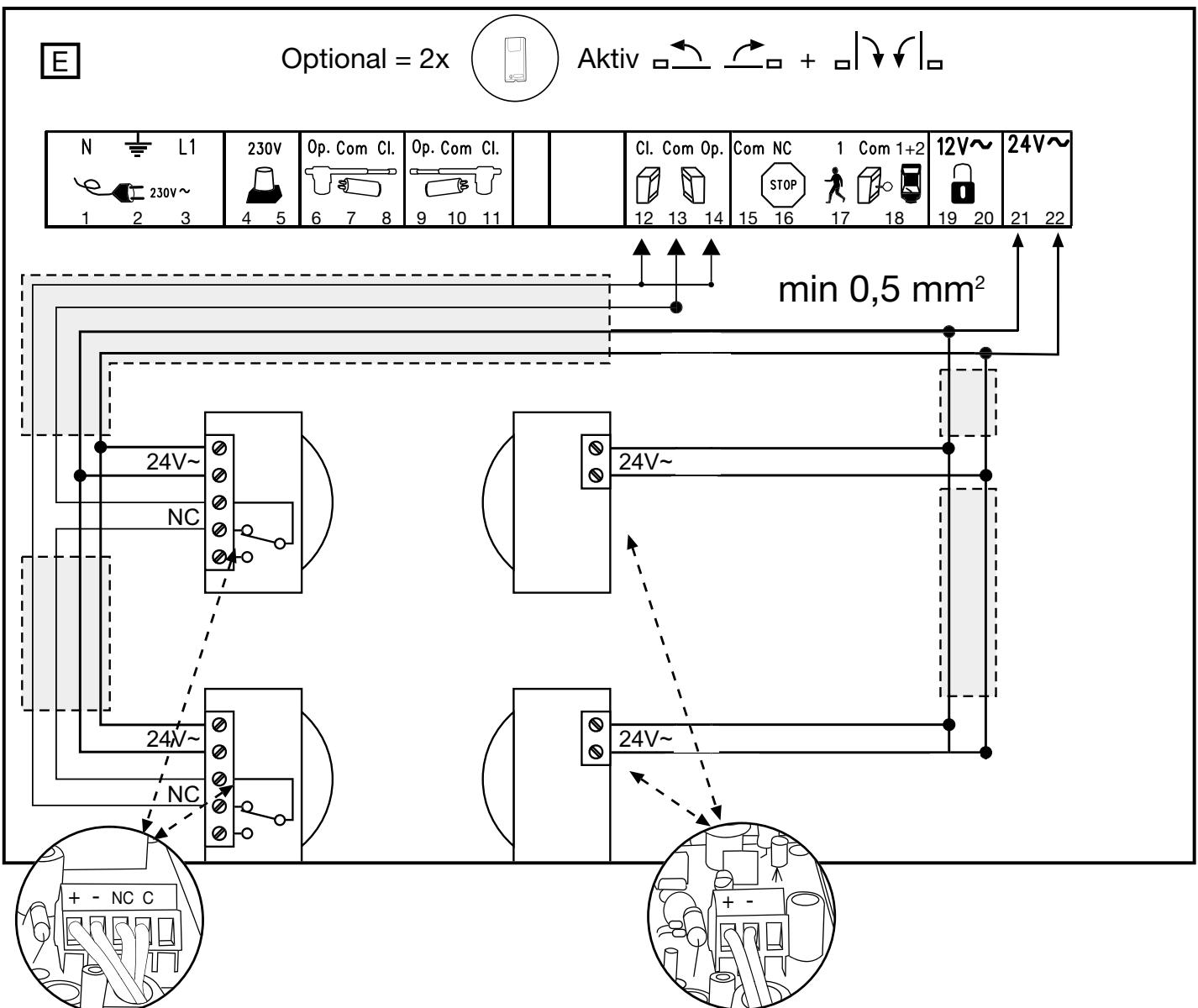

Conexión de líneas piloto: Borne 17 pulsador externo (NO) motor 1 (función de peatón) Borne 15 (borne 12). En las instrucciones se describe la conexión de un único sensor de infrarrojos y para ello, se emplean ambas entradas de seguridad, es decir, activo en ambos sentidos. El interruptor DIP 4 en el control controla la reacción de las hojas de la puerta cuando se interrumpe el sensor de infrarrojos mientras se cierra la puerta. El sensor de infrarrojos activo detiene (sólo) la puerta o un sensor de infrarrojos activo invierte el sentido y abre la puerta. El corte del transmisor requiere un cable de 2 polos y el corte del receptor uno de 4 polos. Corte transversal del cable: 0,5mm2 o superior. Voltaje: 12/24 voltios AC/DC. Bornes (12-13-14) (22/23).

PARADA DE EMERGENCIA (OPCIONAL)

Al conectar un interruptor se puede detener o bloquear la instalación. El movimiento de las hojas se interrumpe de inmediato. Dependiendo del grado de requerimiento de seguridad en la puerta, el contacto se puede enlazar con los contactos del sensor de infrarrojos. De esta forma, se detiene de inmediato cualquier movimiento de la hoja.

SERVICIO HOMBRE PRESENTE En el servicio de "hombre presente" se puede operar una puerta sin los dispositivos de seguridad si el operador puede disponer de una visión completa de la misma. En la parte superior del control se localizan tres interruptores DIP. Ajuste el interruptor DIP 2 en la posición ON. El control sólo funciona mientras se emitan señales por el telemando, el contactor por llave o el pulsador continuamente. En caso de interrupción, la puerta se detiene y se desplazará en el sentido contrario cuando se reciba la siguiente señal.

JP2: Canal 2 receptor.

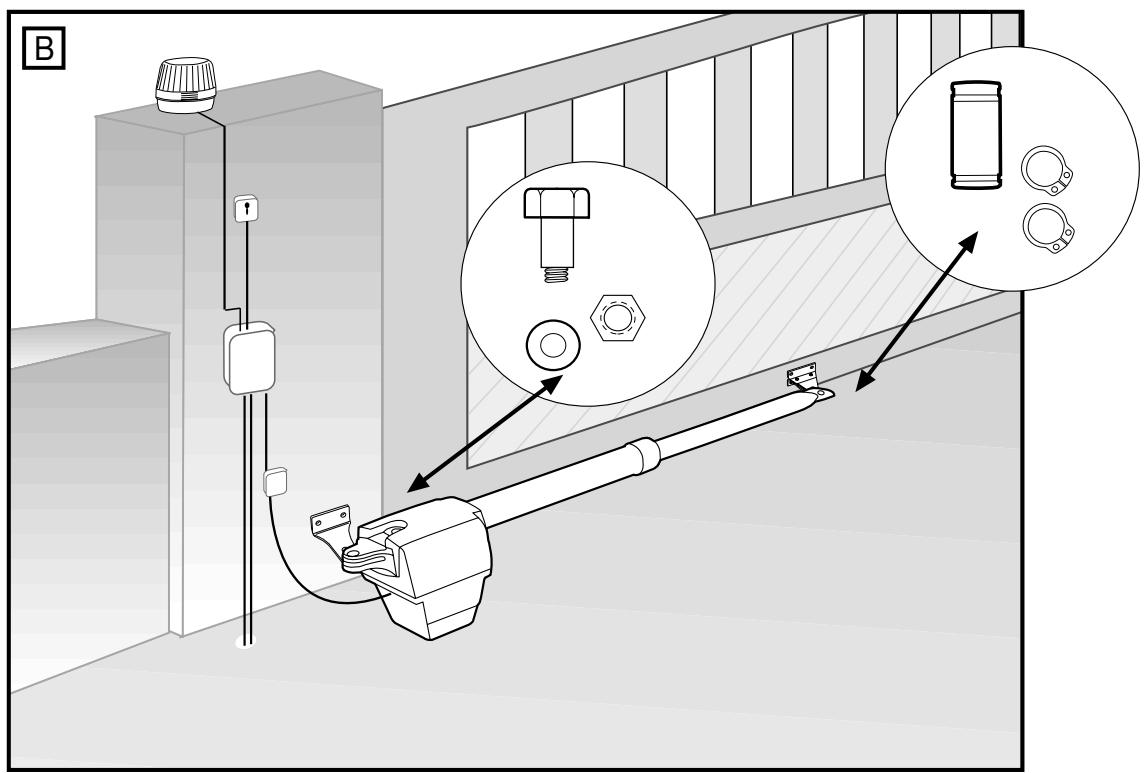

MONTAGE VAN DE AANDRIJFARMEN Ontgrendel de aandrijving. Schuif de ontgrendelde aandrijving op de beslagen en zet deze vast met de meegeleverde bouten en ringen. Wanneer het middelste of binnenste gat van de scharnierplaat wordt gebruikt om de stijlbevestigingsbeugel te bevestigen, MOET u het resterende gedeelte van de scharnierplaat verwijderen voordat u de arm inschakelt. Als u dat niet doet, wordt de bevestigingsbeugel beschadigd". Gebruik geen hamer om de aandrijving op de scharnierplaat te bevestigen.

BEDRADING De verbindingskabel is 4-polig en ca. 80 cm lang en wordt in een boog naar de besturingseenheid of naar een bovengronds aangebrachte waterdichte verdeeldoos geleid. Vanuit de verdeeldoos wordt met behulp van een veilige kabel een vaste verbinding gelegd. De condensator kan worden aangesloten in de verdeeldoos of in de besturingseenheid.

Aansluiting: De condensator wordt tussen de klemmen CL en OP geklemd. CL en COM activeren draairichting A. OP en COM activeren de omgekeerde draairichting. Vergeet nooit de installatie te aarden.

ONDERHOUDSWERKZAAMHEDEN Het mechanisme van de aandrijving is onderhoudsvrij. Controleer regelmatig (bijvoorbeeld maandelijks) of de beslagen van het hek en van de aandrijving goed vast zitten. Ontgrendel de aandrijving en test of het hek soepel beweegt. Alleen een hek dat licht loopt zal ook goed

Cette garantie ne couvre pas les dommages qui ne sont pas causés par un appareil défectueux et qui résultent d'une utilisation abusive (y compris une utilisation qui n'est pas exactement conforme aux consignes d'installation, de fonctionnement et d'entretien préconisées par CHAMBERLAIN, un manque d'entretien et de réglage nécessaires, toute adaptation ou modification des appareils, tous frais associés au démontage ou à la réinstallation d'une pièce réparée ou changée et au remplacement des piles.

Un produit sous garantie dont le défaut de fabrication et/ou de matériel est reconnu sera réparé ou remplacé (au choix de CHAMBERLAIN) sans frais pour le propriétaire en ce qui conceme la réparation ou le remplacement de la pièce défectueuse ou du produit. Les pièces défectueuses seront réparées ou remplacées par des pièces neuves ou réusinées, au choix de CHAMBERLAIN. Cette garantie n'affecte pas les droits statutaires de l'acheteur sous la législation nationale applicable en vigueur. Cette garantie n'affecte pas non plus les droits de l'acheteur à l'égard du revendeur conformément aux termes du contrat de vente/achat. En l'absence de législation nationale ou CE applicable, cette garantie constituera le seul recours exclusif de I'acheteur et, dans le cadre de toute garantie expresse ou implicite concernant ce produit, ni CHAMBERLAIN ni ses associés ou distributeurs ne seront responsables de tous dommages accidentels ou relationnels. Aucune personne n'est mandatée ni autorisée par CHAMBERLAIN à assumer quelqu'autre responsabilité en liaison avec la vente de ce produit.

F CHAMBERLAIN garandeert de eerste koper die het product in de detailhandel aankoopt (eerste "detailhandelklant") dat het, gerekend vanaf de datum van aankoop een gehele periode van 24 maanden (2 jaren) lang vrij is van iedere materiaalschade resp. fabricagefouten. Bij ontvangst van het product heeft de eerste detailhandelklant de plicht, dit op zichtbare beschadigingen te controleren.

Voorwaarden: De onderhavige garantie is het enige rechtsmiddel waarop de koper zich juridisch bij schade die verband houdt met een defect onderdeel resp. product resp. daaruit voortvloeit, kan beroepen. De onderhavige garantie is uitsluitend beperkt tot reparatie resp. vervanging van de onderdelen van dit product waarvan beschadiging wordt geconstateerd.
