MANUALE UTENTE RS 145 E ZIBRO

Resistencia con filamento parte

FALLOS, CAUSAS Y SOLUCIONES

K ALMACENAMIENTO (fin del inviero)

Ci congratuliamo con Lei per l'acquisto di una Zibro Kamin, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità indiscussa, da cui trattà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata della Zibro Kamin, Le consigliamo di leggere con attenzione le istruzioni prima dell'uso.

A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale.

Le auguriamo molto calore e comfort con la Sua Zibro Kamin.

Cordiali saluti,

PVG International b.v.

Servizio clienti

1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.

2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONISULL'USO GENERALE

Qu di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 53 in poi).

1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile 9 ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, figura l).
3 Porre le batterie nelle scomparto (cfr. capitolo A, figura F).
4 Controllare che la camera di combustione ④ sua in posizione eretta (cfr. capitolo A, fig. E).
5 Girare la manopola ② a destra fino a che non si ferma; premere lentamente il pulsante ③ per accendere la stufa (cfr. capitolo C, fig. K e L).
6 Lasciare bruciare la stufa per 10-15 minuti, di procedere alla regolazione della stufa (cfr. capitolo D).
7 Spagnere la stufa (cfr. capitolo E).

• La prima volta, durante la combustione, la stufaavra quei qual particolare odore di 'nuovo'.
• Conservare il combustibile in un luogo buio ed asciutto.
• Il combustibile invecchia. Cominciare ogni stagione fredda con nuovo combustibile.
• Quando si fa uso di Zibro Plus, si è sicuri di utilizzato combustibile di qualità.
• Se si passa ad un'altramarca o tipo di petrollio,farebruciardapprima la stufafino a che non vi è più traccia del vecchio combustibile

COMPONENTI PRINCIPALI
1	Pulsante di spegnimento rapido
2	Manopola
3	Pulsante di accensione
4	Camera di combustione
5	Maniglia della camera di combustione
6	Indicatore del combustible
7	Griglia
8	Sportellino del serbatoio estraibile
9	Serbatoio estraibile
10	Indicatore del combustible nel serbatoio estraibile
11	Dispositivo per fissare lo stoppino
12	Resistenza
13	Scomparto delle batterie
14	Condotto dell'aria
15	Interrutore del ventilatore
16	Display
17	Spina elettrica

Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e可供e la stufa.

Il cappuccio del tappo del serbatoio si trova sul retro della stufa. Impedisce di sporcarsi quando si après il serbatoio del combustile.

Questo tappodistrasporto siti trova nella scatola. Serve pertrasportare la stufasenza problemi日后l'uso.Conservare concura!

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTE

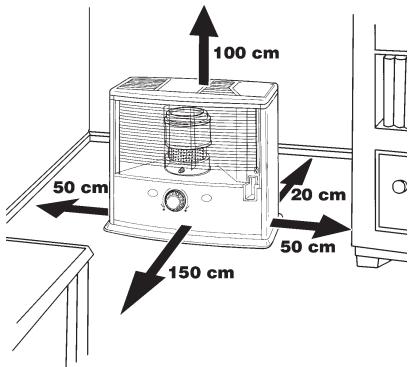

Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo M). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta ( ± 2,5 cm). Questo valeanche per locali molto isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. In caso di ventilazione (ovvero, ossigeno) insufficiente, la stufa si spegne automaticamente. Non usare la stufa portatile in cantine o altri spazi sotterranei.

IL COMBUSTIBLE GIUSTO

La stufa portatile è stata progettata per l'uso di un petrolio di alta qualità, puro, alla acqua, come Zibro Plus, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi:

accumulo eccessivo di catrame sullo stoppino
combustione insufficiente
durata limitata della stufa
fumo e/o cattivo odore
accumulo sulla griglia o sul rivestimento.

Il combustibile giusto è quando essenziale per un uso sicuro, efficiente e confortevole della stufa.

Consultare sempre il rivenditore a Lei più vicino per la scelta del combustibile adatto alla stufa.

MANUALE

A INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:

le batterie
- una pompa a sifone per il combustibile
un tappo per il trasporto
un cappuccio del tappo del serbatoio
le istruzioni d'uso

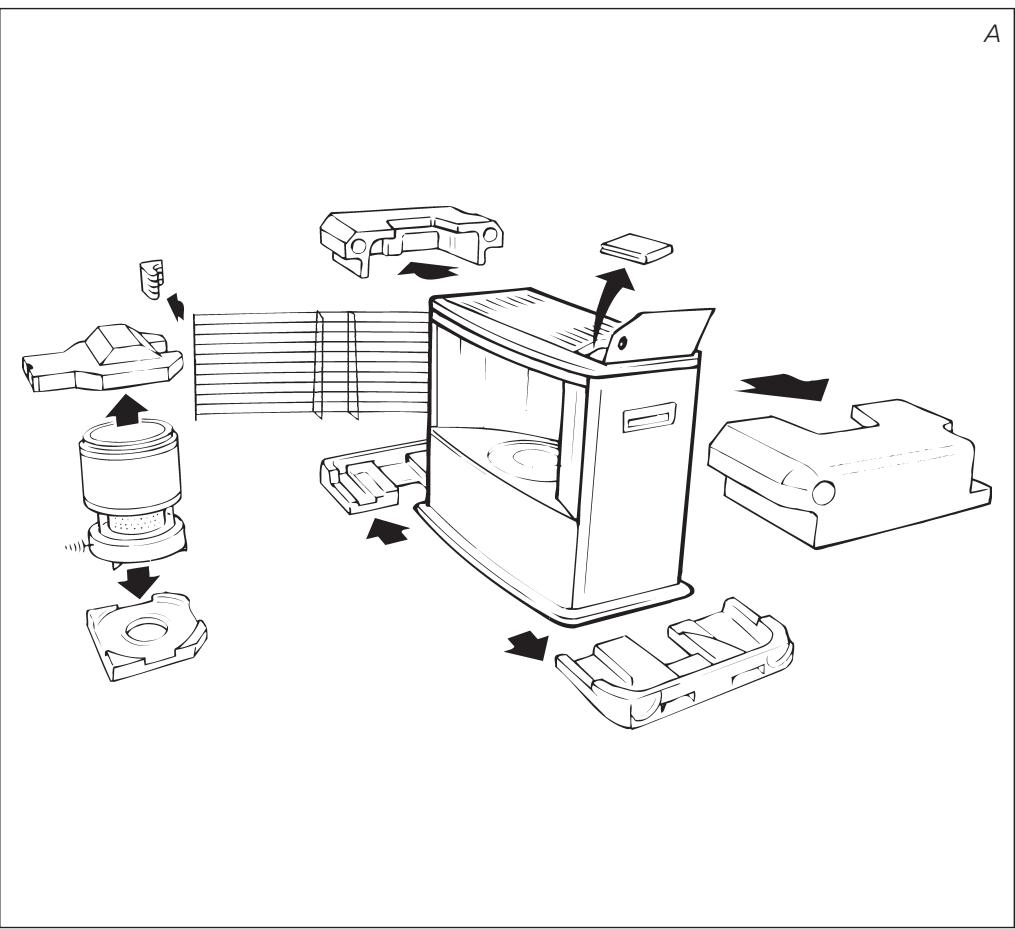

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.

2 Togliere il resto del materiale d'imballaggio:

Togliere il materiale d'imballaggio in corrispondenza della griglia ⑦. Sollevare la griglia dall'incastro (fig. B) e tirarla in avanti.
Togliere il materiale d'imballaggio sopra alla camera di combustione (fig. C).
Togliere la camera di combustione alla stufa. Rimuovere il materiale d'imballaggio sottostante (fig. D).
Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se può essere spostata con la maniglia ⑤ leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia.
Apire lo sportellino del serbatoio estrabile 8 e togliere il pezzo di cartone.

3 Riempire il serbatoio estrabile come indicate nel capitolo B.
4 Porre le batterie nell'apposto scomparto ⑧ sul lato posteriore della stufa (fig. F). Fare attenzione ai poli + e -.
5 Il pavimento deve essere robusto e perfettamente piano. In caso contrario spostare la stufa. Non cercare di correggere la posizione mettendo quello la stufa libri o altri materiale.
6 Adesso la stufa è pronta per l'uso.

B RIFORNIMENTO DEL COMBUSTIBLE

Non riempire il serbatoio estraibile nella spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:

Assicurarsi che la stufa sua spenta.
2 Aprire lo sportellino 8 ed estrarre il serbatoio 9 alla stufa (fig. G). Attenzione: il serbatoio può rilasciare quale goccia. Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo con l'ausilio del relativo cappuccio (fig. H).

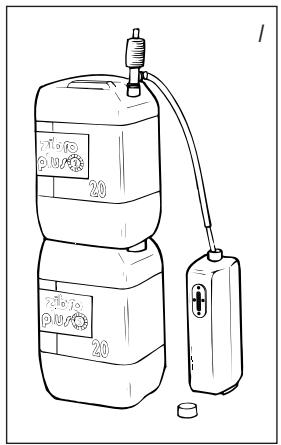

3 Prerende la pompa a sifone per il combustibile ed inserire il tubo liscio, più rigido, nella tanica. Assicurarsi che esta sia più in alto rispetto al serbatoio estrabile (fig. 1). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estrabile.
4 Chiudere la valvola che si trova sopra la pompa (verso destra).
5 Premere alcune volte la pompa, fino a che il combustibile non comincía a scorrere nel serbatoio estrabile. In seguito, non occorre più premere.
6 Durante il rifornimento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile 10 (fig.J).Se quello è piano, interrompere il rifornimento svitando (verso sinistra) la valvola sopra la pompa. Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile,riscaldandosi,si espande e tende a fuoriuscire).
7 Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso la tanica e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio con l'ausilio del relativo cappuccio, che, dopo l'uso, cui èssere fissato di nuovo sul retro della stufa. Ascugare eventuali traccce di combustibile.
Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere lo sportellino.

Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In quello modo lo stoppino cui impregnarsi di combustibile. Ciò valeanche più che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.

Prima di accendere la stufa, controllare sempre l'indicatore del combustibile 6 per assicurarsi che nel serbatoio estaibile vi sia una quantità sufficiente di combustibile.

Accendere sempre la stufa con l'ausilio della resistenza di accensione.

Non usare mai fiammiferi o ascendini.

Compiere le seguenti operazioni:

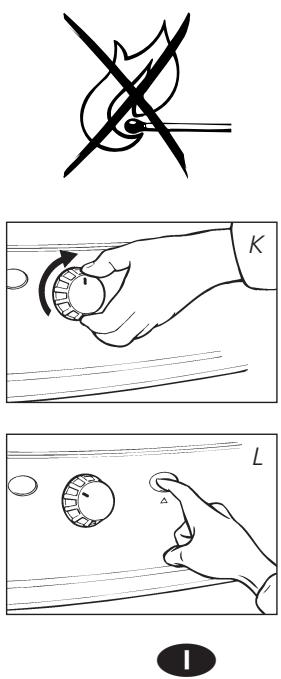

1 Accendere la stufa girando la manopola 2 a destra (fig. K). Esercitando una leggera pressione il regolatore cui possere girato ulteriormente; il regolatore torna da se alla posizione originale. In quello modo la posizione dello stoppino è al massimo e il meccanismo di sicurezza è inserito.
2 Premere il pulsante di accensione ③ (fig. L), esercitando una lieve pressione. Non appena scaturirà la fiamma nella camera di combustione ④, rilasciare il pulsante dell'accensione."

Dopo l'accensione della stufa controllingare sempre che la camera di combustione ④ sua nella posizione corretta, spostandola con la maniglia ⑤ leggermente verso sinistra e destra (fig. E). Questo movimento deve avvenirenza intoppi. Se la camera di combustione non si trovna nella posizione corretta, si avranno fumo e fuliggine.

Dopo l'accensione, occorre attendere 10-15 minuti prima di controllare ed eventually regolare la fiamma. Una fiamma troppo alla può provocare fumo e fuliggine, perché una fiamma troppo Bassa può provocare cattivi odori. Nella pagina accanto al pieghevole si può essere il limite minimo e massimo della fiamma (fig. T). Potete regolare la combustione agenda sulla manopola (fig. M).

Quando la stufa non ha una combustione perfetta, regolare l'altezza dello stoppino (cfr. capitolo G).

Le cause di una fiamma troppo Bassa possono essere le seguenti:

combustibile insufficiente (riempire il serbatoio)
combustibile di cattiva qualità (consultare il rivenditore)
ventilazione insufficiente (aprire leggermente una porta o una finestra)
stoppino consumato (consultare il rivenditore oppure sostituire lo stoppino: cfr capitolo O)

E SPEGNIMENTO DELLA STUFA

Far bruciare la stufa al minimo (fig. N) per un minuto circa, dopodiché girare lentamente la manopola in senso antiorario fino a che non si ferma. Dopooo la fiamma si spegnerà.

In caso d'emergenza, spegnere la stufa con il pulsante di spegnimento rapido ① (fig. O).

F FUNZIONE E-GUARD

IlsystemaE-Guardcontrolla il livello del combustible per Voi. Quando vedete una spia luminosa rossa che lampeggia sul display, dovete spegnere la stufa e riempire il serbatoie estrabile. Il segnale luminosa sare accompanying da un segnale acustico.

G REGOLAZIONE DELL'ALTEZZA DELLO STOPPINO

Dopo un certo periodo, la fiamma non è più abbastanza alta (capitolo D). In tal caso occorre regolare l'altezza dello stoppino per migliorare la combustione. A tale proposito la stufa deve essere spenta. Compiere le seguenti operazioni:

1 Premere il pulsante di spegnimento ① (fig. O).
2 Togliere la manopola della stufa ② sfilandola alla sua sede, casi si vedrà il dispositivo di blocco dell'altezza dello stoppino ①.
3 Tirare l'anello di plastica tenendolo fra pollice ed indice. Ruotarlo verso l'alto e portarlo alla posizione 2 o 3 (fig. P). Premere con cautela l'anello, in modo che la scanalatura chiuda di nuovo la paettina.
4 Premere con cautela la maniglia del regolatore della fiamma, per riportarla alla posizione originale. A tale proposito, occorre osservare il lato posteriore del tappo, per determinare la posizione corretta.

resistenza interrotta

Se la regolazione dell'altezza dello stoppino non porta all'effetto desiderato, occorre lasciare funzionare la stufa fino a che non vi è più combustibile (capitolo J).

Se durante la combustione l'altezza della fiamma rimane ancora Bassa e lo stoppino è nella posizione 3, consultare il rivenditore oppure sostuire lo stoppino: cfr capitolo O.

Se in seguito alla regolazione dello stoppino l'altezza della fiamma fosse troppo alta, mettete il bloccaggio sul numero inferiore, altrimenti si formeranno fumo e fuliggine.

H AZIONAMENTO DEL VENTILATORE

Il ventilatore va acceso solo quando la fiamma ha raggiunto la giusta altezza (fig. 7) ed è stata eventualmente regolata. Questo per impedire che si diffondano odori nell'ambiente quando si accende la stufa.

Per insere il ventilatore agire come segue:

1 Inserire la spina ⑦ nella presa della corrente.
2 Mettere l'interruttore del ventilatore 15 in posizione "ON".

GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolvere un guasto con l'aiuto delleindicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa.

NON SI RIESCE AD ACCENDERE LA STUFA.

Le batterie non sono installare correttamente nelle scomparto. Controllare (fig. Q).
Le batterie non hanno più una carica sufficiente per l'accensione. Sostituire (fig. Q).
La stufa non ha più combustibile oppure lo stoppinouve essere sostituito.

Dopo aver installato il serbatoio estrabile pieno, attendere 30 minuti prima di procedere all'accensione.

Il pulsante di accensione 3 è stato premuto con troppa forza verso il basso.
Premere con meno forza (capitolo C).
La resistenza di accensione 12 è interrotta. Consultare il rivenditore della stufa.

FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.

La camera di combustione 4 non è stata installata correttamente.

Correggerne la posizione con la maniglia ⑤, fino a spostarla fácilmente verso sinistra e verso destra.

L'altezza della fiamma non è regolata correttamente.
Cfr. la figura T e le istruzioni contenate nel capitolo D.
Il combustibile è vecchio. Cominciare agli stagione fredda con nuovo combustibile.
Si fa uso del combustibile sbagliato.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

All'interno della stufa si ha un accumulo di polvere. Rivolgersi al rivenditore.
L'altezza dello stoppino no è stata installata correttamente. Cfr. capitolo G.

LA STUFA SI SPEGNE LENTAMENTE.

Il serbatoio estrabile è vuoto. Cfr. il capitolo B.
Nel filtro c'è dell'umidità. Asciugare il filtro. Cfr. capitolo J, fig. R.
Nel serbatoio inferiore vi è dell'umidità. Rivolgersi al rivenditore.
Lo stoppino è indurito sulla parte superiore.

Fare bruciare la stufa fino a che non vi è più combustibile (capitolo H). Usare il combustibile giusto.

Si fa uso di combustibile vecchio.

Cominciare agli stagione fredda con combustibile nuovo.

resistenza

LA STUFA CONTINUA A BRUCIARE AL MINIMO.

Lo stoppino è troppo basso.
Regolare l'altezza dello stoppino ad una posizione più alta (cfr. capitolo G).
Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estrabile di combustibile ed attendere 30 minuti prima di procedere all'accensione.
Si fa uso di combustibile vecchio o del tipo sbagliato.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

Il locale non ha una ventilazione sufficiente. Spalancare per quale minuto una finestra o una porta e poi lasciarle leggermente aperte.

L'ALTEZZA DELLE FIAMME DURANTE LA COMBUSTION É TROPPPO ALTA

Si fa uso di un combustibile sbagliato, troppo volatile.

Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').

Lo stoppino è troppo alto.

Regolare l'altezza dello stoppino a una posizione più bassa (cfr. capitolo G).

J LA MANUTENZIONE

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporcizia con un panno umido, onde evitare la formazione di macchie difficili da rimuovere. Normalmente sono solo tre le parti che si consumano.

1. LE BATTERIE

Le batterie possono essere sostuite. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.

2. LA RESISTENZA

La resistenza dura più a lungo se la stufa viene accesa nel modo corretto. Sostituire per tempo le batterie e fare attenzione a non premere troppo forte il pulsante di accensione. Se il filamento è interrotto, occorre sostituire la resistenza.

3. LO STOPPING

Per prolungare la durata dello stoppino, agli tanto occorre fare bruciare la stufa fino a che non è completamente vuota (fino a che non si spegne da sola), soprattutto quando si notatione che la fiamma diventa più debole. Se si fa bruciare la stufa fino a che è vuota, si può create un odore cattivo; per quello si consiglia di compiere quest'operazione al di fuori dello spazio abitativo.

IL Filtro

Controllare periodicamenteanche il filtrodel carburante:

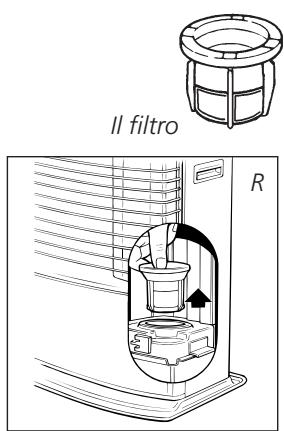

Togliere il serbatoio estrabile e il filtro alla stufa (fig. R). Poiché possono cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtrlo su una superficie rigida, tenendolo capovolto, per togliere lo sporco (non pulirlo mai con acqua). Riporre il filtrro nella stufa.

L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore.

Prima di procedere alla manutenzione lasciare raffreddare la stufa.

tppo per il trasporto

K IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisce tutto il combustibile inessa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad esaurimento del combustibile.
2 Lasciare raffreddare la stufa.
3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.
4 Togliere le batterie alla stufa 13 e conservarle in un luogo asciutto.
5 Pulire ilhetto (cfr. capitolo J).
6 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformamente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in agli caso la nuova stagione fredda con del combustibile nuovo. quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

L TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑨ nella stufa e rimuovere il filtrlo del combustibile (fig. R). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrro ed il serbatoio estrabile al di fuori della stufa.

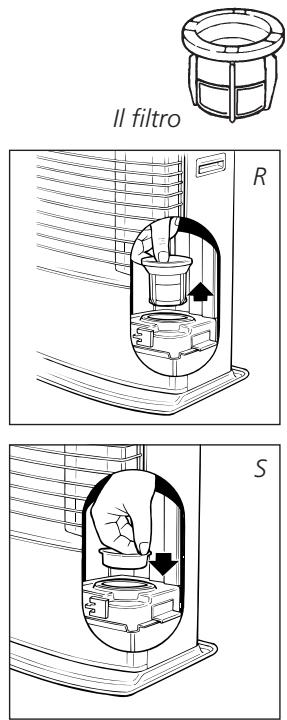

3 Mettere il tappo per il trasporto al posto del filtrro (fig. S) e premerlo bene.
4Trasportare la stufa sempre in posizione eretta.

M SPECIFICHE

Accensione	elettrica	Dimensioni (mm)	larghezza	586
Combustibile	petrolio	(con piatra inferiore)	profondità	304
Capacità (kW)*	3,4		altezza	489
Spazio riscaldabile (m3)**	80-120	Accessori pompa a sifone per il combustibile
Consumo di combustibile (l/ora)*	0,325	tappo per il trasporto, Cappuccio del tappo, batterie
Consumo di combustibile (g/ora)*	260	Batterie necessarie	2xLR 20, MN 1300,
Autonomia (ora)*	17		alkaline, 1,5V, size D
Capacità serbatoio estraibile (litri)	5,5	Tipodi stoppino	C
Peso (kg)	14,5	Voltaggio	220V AC/50Hz

• Con regolazione al massimo ** valori riportati sono indicativi

N CONDITIONI DELLA GARANZIA

La stufa ha una garanzia di 24 mesi a partire alla data d'acquisto. Entro quello periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati Gratisamente. Le condizioni sono le seguenti:

La PVG International rifiuta escludamente tutti gli accordi relativi a rimborso dei anni, compreso il rimborso di anni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato può essere costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.

Per prevenir spese inutili, si consiglia dapprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanje altamente infiammabili sono portare ad una combustione non controllabile, con fiamme pericolose comme conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

10 CONSIGLI PER UN USO SICURO

1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 Non spostare la stufa se esta è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 Non usare la stufa in locali polverosi en non porla in luoghi dove vi è una forte corrente d'aria. In entrambi i casi non siavrà una combustione ottimale.
5 Specnere la stufa prima di uscire o prima di andare a fatto.
6 Conservare e trasportare il combustibile nei contentitori apposti.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursionsi termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La griglia della stufa diventa calda. Non coprire la stufa (pericolo di incendio).
10 Assicurarsi sempre che la ventilazione sia sufficiente.

SOSTITUZIONE DELLO STOPPINO

O PRIMA DI PROCEDURE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.

1 Aprire lo sportellino del serbatoio e togliere il serbatoio estrabile.
2 Togliere le batterie dal suo comparto.
3 Sollevare la griglia alla'incastro e tirarla in avanti. Togliere la camera di combustione alla stufa. Chiudere la griglia.
4 Sfilare la manopola alla stufa.
5 Svitare le tre viti del mantello della stufa, poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo alla base della stufa.
6 Svitare i galletti che fissano il piano di combustione alla vaschetta.
7 Sollevare e togliere tutto il blocco.
8 Con l'ausilio di un dato spingere lo stoppino all'interno del cilindro per liberarlo dai tre punti di anticoraggio e sfilarlo via. Fare attenzione a non deformare l'anello porta-stoppino che ne uscirà. Indossare quanti protettivi ed assicurarsi di averre a portata di mano un recipiente doveMETTERe lo stoppino vecchio.
9 Reinserire l'anello porta-stoppino rispettotando il giusto verso (up). Far coincidere le asole dell'anello con le feritoie trasversali all'interno del cilindro.
10 Piegare su se stesso un nuovo stoppino ed insere i loro anticoraggi sia nei fori dell'anello porta-stoppino che nelle feritoie del cilindro. Premere lo stoppino in corrispondenza dei perni in modo tale che questi si incastrino bene dentro alla loro sede e che lo stoppino si spiani sulla parete del cilindro.

11 Rimettere aippo toutil blocco.
12 Avvitare gradualmente i galletti seguito una sequenza a croce (1-3-2-4).
13 Inserire di nuovo la manopola nella sua sede e ruotarla completeness versuso destra.Premere il tasto di spegnimento. Controllare che lo stoppino si abbassi del tutto. Ripetere più volte quello controlo. Se lo stoppino non si abbassa completeness, non è stato montato bene nel suo meccanismo: quando la procedura deve essere ripetuta a partire dal punto 10.
14 Rimuovere poi la manopola e regolare la posizione dello stoppino su 1.
15 Rimettere al suoippo il mantello e riavvitarele viti. Rimettere aosto la manopola e poi la camera di combustione.Controllare che quest'ultima sia in posizione ben diritta,pretendola alla maniglia della camera di combustione e muovendola verso destra e versusoinistra. Chiudere la griglia.
16 Rimettere al suoippo il serbatoio pieno e riporre le batterie nell'apposto vano (fare attenzione ai poli + e -). Dopao aver rimesso aippo il serbatoio e le batterie, aspettare 30 minuti prima di riaccendere la stufa.
