BEDIENUNGSANLEITUNG RS 145 E ZIBRO

PANNES: CAUSES ET REMÉDES

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro Kamins, der Top-Marke transportabler Kaminöfen. Sie haben sich für ein absolutes Qualitätsprodukt entschieden, an dem Sie noch viele Jahre ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch, um so eine optimale Lebensdauer Ihr's Zibro Kamins zu garantieren.

Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle eventuell auftretenden Material- und Herstellungsfehler.

Wir wünschen Ihnen viel Wärme und Komfort mit ihrem Zibro Kamin.

Mit freundlichen Grüben

PVG International b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HändLER.

3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTED.

BENUTZUNG

KURZ ZUSAMMENGEFASST

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Kaminofens ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG (Seite 17 ff).

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank 9 und warten Sie 30 Minuten bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. I).
3 Geben Sie die Batterien in das Batteriefach 13 (siehe Kapitel A, Abb.F).
4 Überprüfen Sie, ob die Brennkammer ④ gerade stehen (siehe Kapitel A, Abb. E).
5 Starten Sie den Kaminofen, indem Sie den Flammenregler ② nach rechts drehen, bis er sich nicht weiter drehen laßt, und dann die Zündtaste ③ ruhig eindrücken (siehe Kapitel C, Abb. K und L).
6 Lassen Sie den Kaminofen 10 bis 15 Minuten brennen, bevor Sie die Flamme regeln (siehe Kapitel D).
7 Schalten Sie den Kaminofen aus (siehe Kapitel E).

• Das ersten Mal wird Ihr Kaminofen während des Brennens noch 'neu' riechen.
• Lagern Sie den Brennstoff an einem kühlen, dunklen Ort.
• Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuen Brennstoff.
• Wenn Sie Zibro Plus benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.
• Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Kaminofen erst vollständig leer brennen setzen. Sollten Sie eine andere Marke als Zibro Plus verwenden, ist unbedingt darauf zu achten, daß diese Heizpetroleum DIN 51603-1 entspricht.

WICHTIGE EINZELTEILE

Sicherheitsstaste (für Notstopp)
2 Flammenregler
3 Zünd-Taste
Brennkammer
5 Handgriff Brennankammer
Brennstoffanzeige
Gitter
Deckel
Brennstofftank
Brennstofftank
Brennstoffanzeige Brennstofftank
Dochthöhe
12 Zündspirale
13 Batteriefach
14 Ventilatorschacht
15 ON/OFF-Taste Ventilator
16 Informationsdisplay
17 Stecker+Kabel

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Kaminofens gewährleistet.

Der Tankdeckelöffner befindet sich an der Rückseite des Kaminofens. Mit Hilfe diesen Tankdeckelöffners bleiben ihre Höhe beim Öffnen des Brennstofftanks sauber.

Diesen Transport-verschluβfindenSieim Verpackungskarton.Nur hiermit Kann der Kaminofen nach Benutzung problemlos transportiert werden. Bewahren Sie den Verschluβalso gut auf!

WICTIG ZU WISSEN

JEDERZEIT AUSREICHEND VENTILIEREN

Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Kaminofen sichere, ohne zusätzliche Ventilation, betreiben zu konnen (siehe Kapitel M). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß davon gezorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Dies ist ebenfalls empfehlenswert bei Räumen, die stark isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation (sprich: der Sauerstoffgehalt) unzureichend, dann schaltet sich der Kaminofen automatisch aus. Benutzen Sie den Kaminofen nicht in Keller- oder anderen unterirdisch gelegen den Räumen.

DER RICHTIGE BRENNSTOFF

Ihr Kaminofen wurde für die Benutzung von Wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Plus, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

übermäßige Ablagerung auf dem Docht
unvollständige Verbrennung
verkürzte Lebensdauer des Kaminofens
Rauch und/oder Geruch
Niederschlag auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch His res Kaminofens.

Informieren Sie sich bei ihrem Handler in Ihrer direkten Umgebung über den wichtigen Brennstoff für ihren Kaminofen.

GEBRAUCHSANWEISUNG

A DIE INSTALLATION DES KAMINOFENS

1 Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Kaminofen muß folgenden vorhanden sein:

die Batterien
eine Syphonpumpe
ein Transportverschluß
ein Tankdeckelöffner
these Gebrauchsanweisung

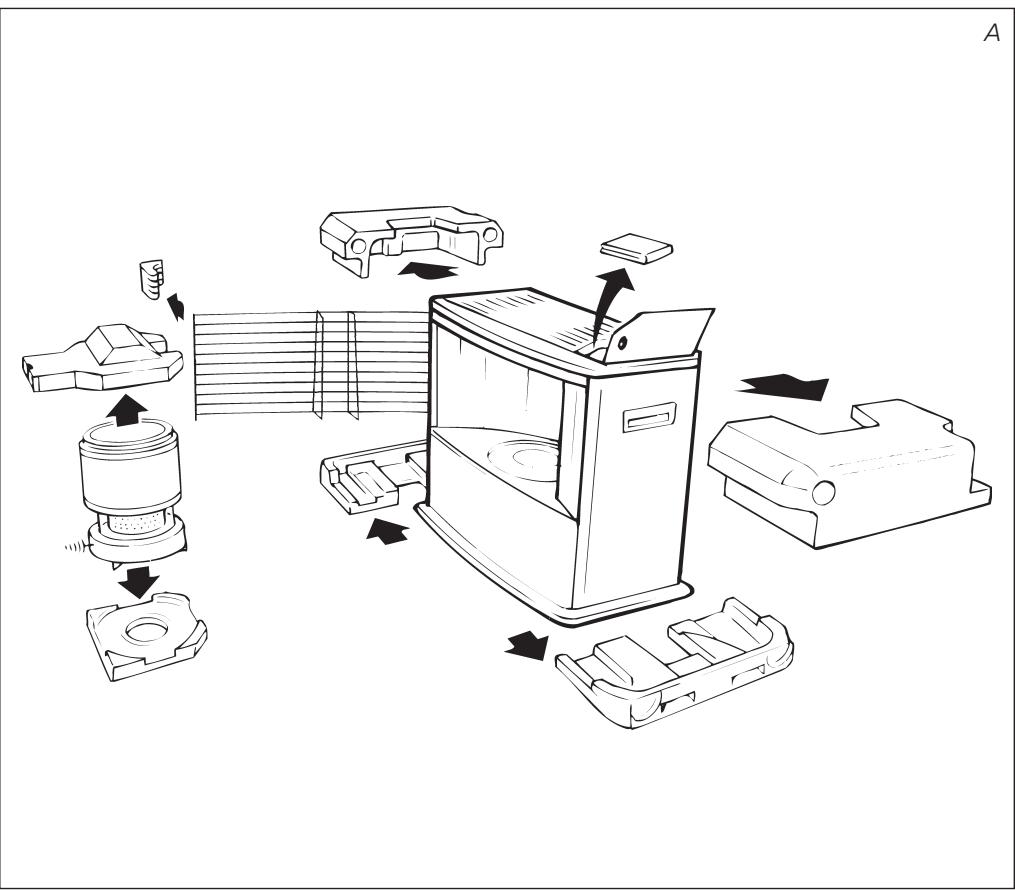

Heben Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2 Entfernen Sie das übrige Verpackungsmaterial:

Entfernen Sie das Stückchen Verpackungsmaterial beim Grill ⑦. Heben Sieden Grill aus der Kerbung (Abb. B) undziehen Sieihn nach vorn.
▶ Ziehen Sie den Karton and der Oberseite der Brennkammer 4 vorsichtig heraus und entfernen sieihn (Abb. C). Nehmen Sie die Brennkammer aus dem Kaminofen und entfernen Sie auch das Verpackungsmaterial unter der Brennkammer (Abb. D).
- Setzen Sie die Brennkammer wieder ein. Die Brennkammer steht richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff 5 etwas nach links und rechts verschiben{lsst (Abb.E).
Schliessen Sie den Grill:leitung anheiten, umihn wieder in die Kerbung ein rasten zu halten.
Öffnen Sie den Deckel des Wechseltanks 8 und entfernen Sie das Stückchen Karton.

3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.
4 Legen Sie die Batterien in das dazu bestimme Fach 13 an der Rückseite des Kaminofens (Abb. F). Achten Sie darauf auf die + und - Pole.
5 Der Boden muß stabil und waagrecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagrecht stehen. Versuchen Sie nicht durch Unterlage von Büchern oder ähnlichem den Stand zu korrigieren.
6 Ihr Kaminofen ist jetzt betriebsbereit.

B DAS BEFULEN MIT BRENNSTOFF

Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Kaminofen sollte ausgeschaltet sein.
2 Öffnen Sie den Deckel 8 undziehen Sie den Brennstofftank 9 aus dem Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie den Tankverschluß mit Hilfe des Tankdeckelöffners auf (Abb. H).

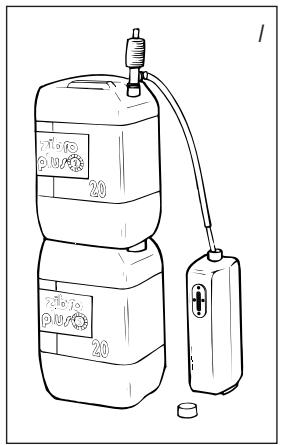

3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der KanisterHigher steht als der Brennstofftank (Abb. I). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weißen Knopf auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank flieBt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drucken.
6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. J). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Tankverschluß mit Hilfe des Tankdeckelöffners wieder sorgfältig auf den Tank. Nach Gebrauch können Sie den Tankdeckelöffner wieder an der Rückseite des Kaminofens befestigen. Wischen Sie eventuell verschütteten Brennstoff weg.
7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß wieder sorgfältig auf den Tank. Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

C DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation oder starten Sie den Ofen das ersten Mal außerhalb des Wohnraumes an.

Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes.

Achten Sie vor dem Starten des Kaminofens darauf, daß sich noch genügend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige 6).

Starten Sie den Kaminofen immer über die elektrische Zündung.

Niemals Streichhölzer oder ein Feuerzeug benutzen.

Hierbei gehen Siewie folgtvor:

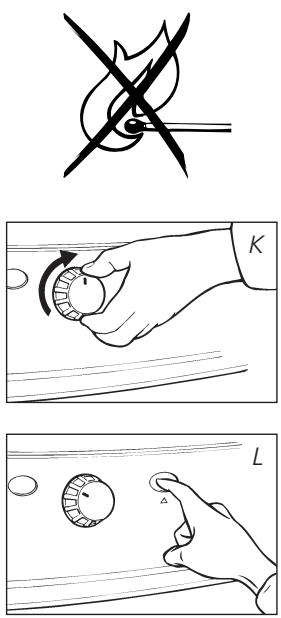

1 Drehen Sie den Flammenregler ② nach rechts bis zum Anschlag (Abb. K). Mit einem gewissen Druck konnten Sie den Flammenregler dann noch etwas weiter drehen, er federt dann jedoch von selbst wieder zurück. So wird der Docht auf die höchste Position eingestellt und das Sicherungssystem aktiviert.
2 Drücken Sie die Zündtaste ein (Abb. L), aber nicht zu stark. Sobald in der Brennkammer eine petite Flamme sightbar wird, konnen Sie die Zündtaste loslassen.

Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer 4 gerade steht, indem Sie den Handgriff 5 kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schief steht, führt dies zu Rauch- und Rußentwicklung.

D DAS REGELN DER FLAMME

Wenn der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch-und Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung führt. Auf der Seiteiben dem Faltblatt können Sie sehen, wie hoch die Flamme minimal und maximal brennen (Abb. T) sollen. Sie können die Flamme mit dem Flammenregler 2 einstellen (Abb. M).

Wenn die Flamme auf hochster Brennstufe zu niedrig bleibt, dann muß die Dochthöhe nachgestellt werden (siehe Kapitel G). Voraussetzung ist ein gut mit Brennstoff durchtränkter Docht.

Eine zu niedrige Flamine kann auch entstehen durch:

▶ zu weniger Brennstoff (befüllen Sie den Brennstofftank)
schlechten Brennstoff (wenden Sie sich an ihren Handler)
▶ zu weniger Ventilation (ein Fenster oder eine Tur einen Spalt breit öffnen)
Verschleib des Doches (wenden Sie sich an ihren Handler, oder wechseln Sie den Docht, siehe Kapitel O)

E DAS AUSSCHALTEN DES KAMINOFENS

Lassen Sie den Kaminofen ungefahr eine Minute auf einem niedrigen Stand brennen (Abb. N). Dann drehen Sie den Flammenregler ② nach links bis zum Anschlag. Die Flamme erloscht dann von selbst.

In Notfallen schalten Sie den Kaminofen durch Eindrücken der Sicherheitsstaste 1 aus (Abb. O).

F FUNKTION DES E-GUARDS

Der E-guard wacht für Sie über das Brennstoffniveau. Wenn im Informationsdisplay ein rotes Lämpchen erscheint, müssen Sie den Ofen ausschalten und den Wechseltank fullen. Das Blinklicht erscheint zusammen mit einem Signal.

G DASE EINSTELLEN DER DOCHTHÖHE

Nach einiger Zeit ist die Verbrennung nicht mehr hoch genug (Kapitel D). In dieser Fall konnen Sie die Dochthöhe nachstellen, um die Verbrennung zu verbessern. Bei der Nachstellung muß der Kaminofen ausgeschaltet sein. Gehen Sie folgendermaßen vor:

1 Drücken Sie die Sicherheitsstaste 1 ein (Abb. O).
2 Ziehen Sie den Knopf des Flammenreglers ② vom Ofen ab, so daß die Verriegelung der Dochthöhe ① sightbar wird.
3 Nehmen Sie den Kunststoffring zwischen Daumen und Zeigefinger undziehen Sieihn nach vorn. Drehen Sie den Ring eine Stufe hoher auf Stand 2 oder 3 (Abb.P). Drucken Sie den Ring vorsichtig an, so daß die Aussparung den Stift wieder umschiedt.

Zündspirale mit gebrochenem Gluhfaden

4 Schieben Sie den Knopf des Flammenreglers vorsichtig wieder an die vorgesehene Stelle. Dazu gibt es nur eine Möglichkeit: an der Rückseite des Knopfes sehen Sie, was die richtige Position ist.

Wenn die Nachstellung der Dochthöhe nicht den gewünschten Effekt hat, müssen Sie den Kaminofen gaz leerbrennen halten (Kapitel J).

Wenn die Verbrennung auch dann noch zu gering ist und der Docht inzwischen auf Stand 3 eingestellt ist, wenden Sie sichitte an ihren Handler, oder wechseln Sie den Docht, siehe Kapitel O.

H BEDIENUNG DES VENTILATORS

Der Ventilatorschacht 14 sorgt fur eine baldigere Verbreitung der Wärme durch den Raum. Um während der Entzündung des Ofens kein Geruch im Raum zu verbieten, soll der Ventilator erst eingeschaltet werden, wenn die Flamme die richtige Höhe (Abb. T) erreicht hat und eventuell nachgestellt worden ist.

Sie schalten den Ventilator wie folgt ein:

1 Stecken Sie den Stecker in der Steckdose.
2 Drucken Sie den Knopf zum Ein- oder Ausschalten des Ventilators 15 "ON".

STÖRUNGEN, URSACHEN UND LÖSUNGEN

Wenn sich eine Störung nicht mit Hilfe der unterstehenden Hinweise beheben laßt, dann wenden Sie sichitte an ihren Handler.

DER OFEN LÄSST SICH NICT STARTEN.

Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. Q).
Die Batterien sind nicht mehr ausreichend geladen für die Zündung. Austauschen (Abb. Q).
- Sie haben den Kaminofen vollständig leer gebrannt oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Anzünden warten.
- Sie haben die Zünd-Taste zu fest nach unten gedrückt. Weniger fest drücken (Kapitel C).
Die Zündspirale 12 ist defekt. Wenden Sie sich an ihren Handler.

UNGLEICHE FLAMME UND/ODER RUB UND/ODER GERUCH

Die Brennkammer 4 ist nicht richtig eingesetzt. Mit dem Handgriff die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben laßt.
Die Flammenhöhe ist nicht gut eingestellt. Siehe Abb. T und die Hinweise in Kapitel D.
- Sie benutzen veralteten Brennstoff.
Fangen Sie jeder neue Heizsaison mit neuen Brennstoff an.
- Sie benutzen einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Staubanhäufigung im unteren Bereich des Kaminofens. Wenden Sie sich an ihren Handler.
Der Docht is nicht richtig eingestellt. Siehe Kapitel G.

DER KAMINOFEN GEHT LANGSAM AUS.

Der Brennstofftank ist leer. Siehe Kapitel B.
Es befindet sich Wasser im Filter. Trocknen Sie den Filter (Kapitel J, Abb. R)
Es befindet sich Wasser im unteren Reservoir. Wenden Sie sich an ihren Handler.

Zündspirale

Brennstofffilter

Der Docht ist an der Oberseite verhärtet.
Kaminofen außerhalb des Wohnraumes vollständig leer brennen halten (Kapitel J). Verwenden Sie den richtigen Brennstoff.
- Sie benutzen veralteten Brennstoff.
Fangen Sie jeder neue Heizsaison mit neuen Brennstoff an.

DIE FLAMME DES KAMINOFENS BRENNT ZU NIEDRIG.

Der Docht ist zu niedrig eingestellt. Die Dochtnachstellung eine Stufe hoher stellen. Siehe Kapitel G.
Der Kaminofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht. Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der Kaminofen erneut gestartet wird.
- Sie benutzen veralteten oder einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu **).
Der Raum wird nicht ausreichend ventiliert. Ein Fenster oder eine Tur kurz welt offen und danach einen Spalt breit offen{lassen.

DIE FLAMME DES KAMINOFENS BRENNT ZU HOCH, MIT NICT-REGULIERBARER FLAMME.

• Sie benutzen einen falschen, zu flüchtigen Brennstoff.
  Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
  Der Docht ist zu hoch eingestellt. Die Dochtnachstellung eine Stufe niedriger stellen. Siehe Kapitel G.

DIE WARTUNG

Ihr Kaminofen bestehtigt kaum Wartung. Staub und Flecken müssen jedoch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnackige Flecken entstehen konnen. Normalerweise sind nur die folgenden drei Teile dem Verschlei ausgesetzt:

1. DIE BATTERIEN

These konnen Sie selbst austauschen. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut der örtlichen Vorschriften für chemischen Kleinabfall.

2. DIE ZUNDSPIRALE

Die Zündspirale hat eine langere Lebensdauer, wenn Sie den Kaminofen in der richtigen Weise zügen. Wechseln Sie die Batterienrechtzeitig aus und achten Sie darauf, daß Sie die Zündtaste nicht zu stark eindrücken. Wenn der Glühfaden gebrochen ist, muß die Zündspirale ausgetauscht werden.

3. DER DOCHT

Um die Lebensdauer des Doches zu verlangern, sollen den Kaminofen von Zeit zu Zeit vollständig leer brennen halten (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.

DER BRENNSTOFFFILTER

Kontrollieren Sie auch den Brennstofffilter regelmäßig:

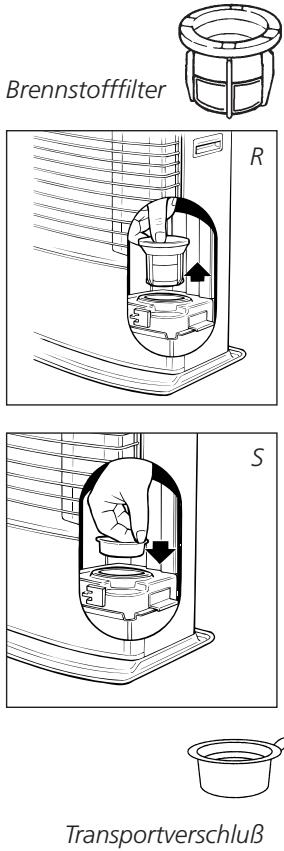

Nehmen Sie den Brennstofftank ⑨ aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. R). Halten Sie ein Tuch bereit, da noch ein weniger Brennstoff aus dem Filter tropfen kann. Drehen Sie den Brennstofffilter um und klopfen Sie es auf einem harten Untergrund leer, um den Schmutz zu entfernen. (Unter keinen Umständen mit Wasser reinigen!) Setzen Sie der Brennstofffilter wieder in den Kaminofen ein.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Handler.

Bevor Sie Wartungsarbeiten ausfuhren, muß der Kaminofen ausgeschelt und abgekühlt sein.

K LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ihnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu halten undihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:

1 Starten Sie den Ofen außerhalb des Wohnraumes und halten Sieihn vollständig leer brennen.
2 Lassen Sie den Kaminofen anschließend abkühlen.
3 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.
Die Batterien aus dem Batteriefachnehmen und an einer trockenen Stelle aufbewahren.
5 Reinigen Sie den Brennstofffilter (Kapitel J).
6 Lagern Sie den Kaminofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollen den Sie in der nachsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie die neue Heizsaison auf jeder Fall mit neuem Brennstoff Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betriebnehmen.

L TRANSPORT

Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Kaminofen abkühlen.
2 Nehmen Sie den Brennstofftank ⑨ aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. R).与此er kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. S) und drücken Sieihn fest, so daß kein Brennstoff austritt.
4 Den Kaminofen immer aufrecht transportieren.

M TECHNISCHE DATEN

Zündung	elektrisch	Abmessungen (mm)	Breite	586
Brennstoff	Petroleum Din 51603-1	(einschließlich Bodenplatte)	Tiefe	304
Kapazität (kW)*	3,4		Höhe	489
Geeigneter Raum (m3)**	80-120	Zubehör	Syphonpumpe, Batterien
Brennstoffverbrauch (Ltr/Std)*	0,325	Tankdeckelöffner, Transportverschluß
Brennstoffverbrauch (g/Std)*	260	Benötigte Batterien	2xLR 20, MN 1300,
Brenndauer pro Tank (Std)*	17		1,5V
Inhalt Brennstofftank (Liter)	5,5	Dochtyp	C
Gewicht (kg)	14,5	Netzspannung	220V/230V, AC/50 Hz

• Bei Einstellung auf maximem Stand ** Angegebene Werte sind Richtwerte

N

GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Kaminofen 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regel:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie besteht, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführten wurden.
4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Zündspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entwickeln sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sogar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, geben Sie den Kaminofen Ihr hem Handlcr zur Reparatur.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerlöscher.

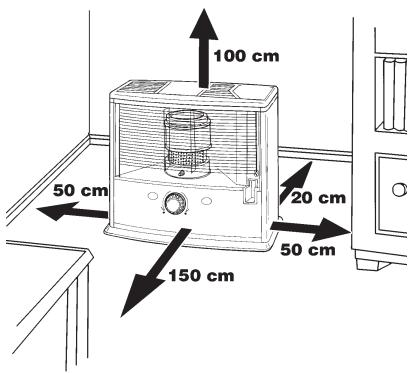

10 SICHERHEITSRATSCHLAGE

1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen nicht, wenn er brennt oder noch heißt ist. In dieser Fall auch keine Wartungsarbeiten durchführten.
3 Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls daraufuf, daß der Raum über dem Kaminofen frei ist.
4 Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es starkzieht. In beiden Fällen erhalten Sie keine optimale Verbrennung.
5 Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.
6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
8 Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Das Gitter des Kaminofens wirdHEY. Der Kaminofen darf nicht abgedeckt werden (Brandgefahr).
10 Achten Sie immer auf ausreichende Ventilation.

WECHSELN DES DOCHTES

O DER OFEN MULLS GANZ ABGEKUHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.

1 Öffnen Sie den Deckel undnehmen Sie den Brennstoftank Heraus.
2 Nehmen Sie die Batterien aus dem Batteriefach.
3 Das Gitter aus der Kerbung haben und nach vornziehen. Die Brennkammer aus dem Ofennehmen. Das Gitter schlieBen.
4 Den Drehregler vom Ofen abziehen.
Die drei Gehäuseschrauben an der Unterseite lösen. Das Gehäuse ein weniger nach vornziehen und von der Bodenplatte abnehmer.
6 Die Flügelmattern unter dem Brennersitz offen.
7 Heben Sie Den Brennersitz und den Dochtmechanismus hoch.
8 Den Docht mit der Hand zusammen drücken, so dass er sich aus dem Dochthalter lost, und den Docht herausnahmen. Bei diesen Arbeitsgang eventuell Gummi Handschuhe anziehen und einen Behälter Bereitstellen, in den Sie den alten Docht legen können.
9 Den leeren Dochthalter wieder so einsetzen, dass die LÖcher des Dochthalters über den Aussparungen des Brenners an der Innenseite liegen. Achten Sie daraufuf, dass die LÖcher nach unterzeigen.
10 Einen neuen Docht falten und in den Dochthalter einsetzen. Die drei Dochtstifte in die Löscher des Dochthalters drücken und damit auch in die Aussparungen an der Innenseite des Brennersitzes. Den Docht mit Dochthalter soweit wie möglich nach oben in die Aussparungen drucken. Die Stifte gut andrücken, bis Sie ein klickendes Gerausch horen. Achten Sie daraufuf, dass sich der Dochthalter nicht verformt.

11 Den Brennersitz und den Dochtmechanismus wieder Aufsetzen.
Die Flügelmuttern gleichmäßig handfest anziehen.
13 Den Drehregler auf den Dochtmechanismus setzen. Den Regler soweit wie möglich nach rechts drehen. Die Abschalt-Taste drücken. Kontrollieren Sie, ob der Docht ganz nach unter sinkt und wiederholen Sie diese Kontrolle einzige Male. Wenn der Docht nicht nach unter sinkt, ist er nicht richtig im Dochtmechanismus fixiert und es mussen die Schritten ab 10 wiederholt werden.
14 Ziehen Sie den Drehregler vom Ofen ab und stellen Sie die Dochthöhe auf Stufe 1.
15 Das Gehäuse wieder aufsetzen und die Schrauben festdrehen. Den Drehregler und danach die Brennkammer wieder einsetzen. Kontrollieren Sie, ob diese gerade steht, indem Sie mit den Handgriff leicht nach links und rechts schieben. Das Gitter schließen.
16 Den gefüllten Brennstofftank wieder einsetzen. Die Batterien in das Batteriefach einlagen (acht den Sie bereits auf die + und - Pole). Nach dem Einsetzen des Brennstofftanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten.

D HET REGELEN VAN DE VLAM

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

B BELGI

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

CH SCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MUNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DK DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

E ESPANA

PVG Espana S.A.

Pol. Ind. San José de Valderas II
