| Tipo di prodotto | Convettore a cherosene (riscaldamento supplementare) |
| Marca | ZIBRO |
| Modello | R59C |
| Dimensioni (L x P x A) | 428 x 295 x 513 mm |
| Peso | 9 kg |
| Potenza termica max | 2700 W (225 g/h) |
| Consumo di combustibile | 0,28 L/h |
| Autonomia del serbatoio | Minimo 14 ore |
| Capacità del serbatoio | 4 L |
| Combustibile raccomandato | Cherosene puro di alta qualità (Zibro Plus Extra o Kristal) |
| Volume ambiente consigliato | 45 a 95 m³ |
| Accensione | Elettrica (2 pile LR20 / MN1300, alcaline 1,5 V) |
| Tipo di stoppino | F |
| Sicurezza | Piano temperato (Safe Top), arresto di emergenza, controllo dell'atmosfera, spegnimento automatico in caso di ribaltamento |
| Manutenzione ordinaria | Pulire il filtro del combustibile, cambiare lo stoppino (ogni 3-4 stagioni), sostituire le pile |
| Accessori forniti | Pompa a mano, tappo di trasporto, tappo di apertura mani pulite, pile |
| Garanzia | 2 anni (escluse parti soggette a usura: stoppino, pile, spirale di accensione, pompa) |
Domande frequenti - R59C ZIBRO
Domande degli utenti su R59C ZIBRO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Riscaldamento supplementare in formato PDF gratuitamente! Trova il tuo manuale R59C - ZIBRO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. R59C del marchio ZIBRO.
MANUALE UTENTE R59C ZIBRO
Le deseamos un agradable calor, con su nuova Zibro Kamin.
Un cordial salute,
PVG International b.v. / PVG España SA
Resistencia con filamento parte
Ci congratuliamo con Lei per l'acquisto di una Zibro Kamin, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a fatto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata della Zibro Kamin, Le consigliamo di leggere con attenzione le istruzioni prima dell'uso.
A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale.
Le auguriamo molto calore e comfort con la Sua Zibro Kamin.
Cordiali saluti,
PVG International b.v.
Servizio clienti
1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO.
2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE DELLA ZIBRO KAMIN.
3 PRIMA DI PROCEDURE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.
OSSERVAZIONI
SULL'USO GENERALE
Qu di seguito vengono descripte in generale le operazioni da compiere per l'uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 65 in poi).
1 Togliere tutti i materiali dell'imballaggio (cfr. capitolo A, fig. A).
2 Riempire il serbatoio estrabile 9 ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, figura I).
3 Porre le batterie dello scomparto (cfr. capitolo A, figura F).
4 Controllare che la camera di combustione 4 sua in posizione eretta (cfr. capitolo A, fig. E).
5 Accendere la stufa, premendo contemporaneamente verso il basso sua il regolatore della fiamma ② che la valvola di accensione ③ (cfr. capitolo C, fig. K).
6 Lasciare bruciare la stufa per 10-15 minuti, prima di procedere alla regolazione della fiamma (cfr. capitolo D).
7 Spagnere la stufa (cfr. capitolo E).
- La prima volta, durante la combustione, la stufaavra quei qual particolare odore di 'nuovo'.
- Conservare il combustibile in un luogo buio ed asciutto.
- Il combustibile invecchia. Cominciare agli stagione fredda con nuovo combustibile.
- Quando si fa uso di Zibro Plus, si è sicuri di utilizzato combustibile di qualità.
- Se si passa ad un'altramarca o tipo di petrollio,farebruciardapprima la stufafino a che non vi èpiùtraccia del vecchio combustibile
COMPONENTI PRINCIPALI
Pulsante di sicurezza (per arresto d'emergenza)
Regolatore della fiamma
3 Valvola di accensione
4 Camera di combustione
5 Maniglia della camera di combustione
Indicatore del combustibile
Griglia
Coperchio del serbatoio estrabile
9 Serbatoio estraibile
10 Indicatore del combustibile nel serbatoio estrabile
Dispositivo di blocco dell'altezza dello stoppino
La resistenza di accensione
13 Scomparto batterie
Sportellino
Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e confortevole della stufa.
Il cappuccio del tappo del serbatoio si trova sul retro della stufa. Impedisce di sporcarsi quando si après il serbatoio del combustile.
Questo tappodi
trasporto si trovava nella
scatola. Serve per
trasportare la stufa
senza problemi dopo
l'uso.Conservare con cura!
OSSERVAZIONI GENERALI
VENTILARE SEMPRE SUFFICIENTE

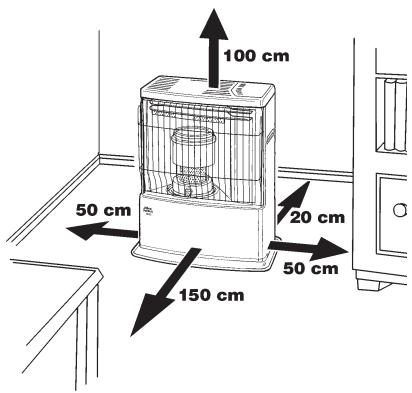

Per anni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, perché che sia necessaria una ventilazione supplementare (cfr. capitolo K). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta ( ± 2,5 cm). Questo valeanche per locali molto isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. In caso di ventilazione (ovvero, ossigeno) insufficiente, la stufa si spegne automaticamente. Non usare la stufa portatile in cantine o altri spazi sotterranei.
IL "SAFE TOP"
La stufa è provvista di un "safe top". Questo fa diminuire il calore del tettuccio. InQL, la parte superiore della stufa. Attenzione: il tettuccio diventa più molto caldo.
Evitare dunque agli contatto con il tettuccio e la griglia.
IL COMBUSTIBLE GIUSTO
La stufa portatile è stata progettata per l'uso di un petrolio di alta qualità, puro, alla acqua, come Zibro Plus, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può essere seguenti problemi:
accumulo eccessivo di catrame sullo stoppino
combustione insufficiente
durata limitata della stufa
fumo e/o cattivo odore
accumulo sulla griglia o sul rivestimento.
Il combustibile giusto è quando essenziale per un uso sicuro, efficiente e confortevole della stufa.
Consultare sempre il rivenditore Zibro Kamin a Lei più vicino per la scelta del combustibile adatto alla stufa.
A INSTALLAZIONE DELLA STUFA
1 Estrarre con cautela la Zibro Kamin alla scatola e controllare il contentuto. Oltre alla stufa, devono essere presenti i seguenti componenti:
le batterie
- una pompa a sifone per il combustibile
un tappo per il trasporto
un cappuccio del tazzo del serbatoio
le istruzioni d'uso

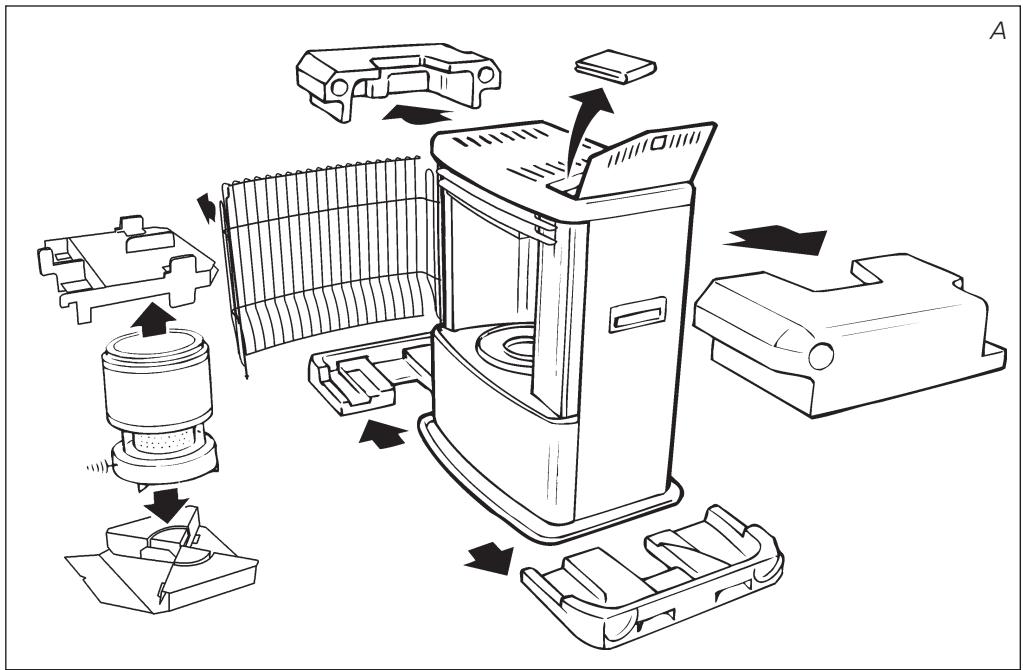

Conservare la scatola ed il materiale d'imballaggio (fig. A) per l'immagazzinaggio e/o il trasporto.
2 Togliere il resto del materiale d'imballaggio:
Togliere il materiale d'imballaggio in corrispondenza della griglia ⑦. Sollevare la griglia dall'intaglio (fig. B) e tirarla in avanti.
Togliere il materiale d'imballaggio sopra alla camera di combustione (fig. C).
Togliere la camera di combustione alla stufa. Rimuovere il materiale d'imballaggio presente nelle camera di combustione (fig. D).
Porre la camera di combustione di nuovo nella posizione corretta. La camera di combustione è positizonata correttamente se vuò essere spostata con la maniglia ⑤ leggermente verso sinistra e verso destra (fig. E). Chiudere la griglia.
Apire il coperchio del serbatoio estrabile e togliere il pezzo di cartone.
3 Riempire il serbatoio estrabile come indicate nel capitolo B.
4 Porre le batterie nell'apposto scomparto ⑧ sul lato posteriore della stufa (fig. F). Fare attentione ai poli + e -.
5 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora但这a non sia in posizione perfettamente orizzontale. Non cercare di correggere la posizione mettendo molto la stufa libri o altri materiale.
6 Adesso la Zibro Kamin è pronta per l'uso.
B RIFORNIMENTO DEL COMBUSTIBLE
Non riempire il serbatoio estraibile nella spazio abitativo, ma in un luogo più adatto (una parte di combustibile più sempre fuoriscire). Compiere le seguenti operazioni:
Assicurarsi che la stufa sua spenta.
2 Apire il coperchio ⑧ ed estrarre il serbatoio ⑨ alla stufa (fig. G). Attenzione: il serbatoio più gocciolare leggermente. Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo con l'ausilio del relativo cappuccio (fig. H).

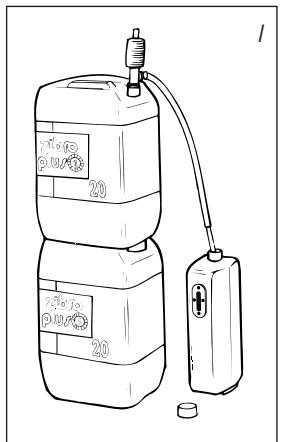

3 Prendere la pompa a sifone per il combustibile ed inserire il tubo liscio, più rigido, nella latta. Assicurarsi che esta si più in alto rispetto al serbatoio estrabile (fig. 1). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estrabile.
4 Fissare la manopola che si trova sopra la pompa (verso destra).
5 Premere alcune volte la pompa, sino a che il combustibile non comincia a scorrere nel serbatoio estrabile. In seguito, non occorre più premere.
6 Durante il riformamento,fare attenzione all'indicatore del combustibile nel serbatoio estrabile 10 (fig.J).Se quello è piano, interrompere il riformamento svitando (verso sinistra) la manopola sopra la pompa. Non riempire mai troppo il serbatoio,soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).
7 Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso la latta e rimuovere la pompa facendo molta attenzione. Avvitare con cura il tappo sul serbatoio con l'ausilio del relativo cappuccio. Asciugare eventuali traccé di combustibile.
Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estrabile nella stufa (con il tappo verso il basso). Chiudere il coperchio.
Una stufa nuova provoca sempre all'inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.
Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In quello modo lo stoppino cui impregnarsi di combustibile. Ciò valeanche più che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.
Prima di accendere la stufa, guardare sempre l'indicatore del combustibile 6 per assicurarsi che nel serbatoio estaibile vi sia una quantità sufficiente di combustibile. Verde=piano, rosso=vuoto.
Accendere sempre la stufa con l'aiuto dell'accensione elettrica. Non usare mai fiammiferi o ascendini.
Compiere le seguenti operazioni:
1 Apriere lo sportellino 14 che si trovava sul lato anteriore della stufa.
2 Premere verso il basso la valvola di accensione ③ ed il regolatore della fiamma ②, fino a che non si sente il 'clic' dell'accensione (fig. K). In quello modo si mette in funzioneanche il dispositivo di sicurezza.
3 Non appena si vede una fiammella in basso, nella camera di combustione 4, si cui rilasciare la valvola di accensione, che tornerà alla posizione originale.
4 Chiudere lo sportellino.
Dopo l'accensione della stufa controllare sempre che la camera di combustione 4 sua nella posizione corretta, spostandola con la maniglia 5 leggermente verso sinistra e destra (fig. E). Questo movimento deve avvenirenza intoppi. Se la camera di combustione non si trovava nella posizione corretta, si avranno fumo e fuliggine.
D REGOLAZIONE DELLA FIAMMA
Dopo l'accensione della stufa, occorro 10-15 minuti prima che la fiamma sia visible nella parte alta della camera di combustione. Solo in quel momento si può controllare la fiamma. Una fiamma troppo alla cui provocare fumo e fuliggine, nelle una fiamma troppo Bassa cui provocare cattivi odori. Nella pagina accanto al pieghevole si cui vuvedere il limite minimo e massimo della fiamma (fig. Q). La fiamma cui essere auche regolata continuamente con l'apposto regolatore (fig. L).
Se, dopo la regolazione, la fiamma rimane troppo Bassa, occorre regolare l'altezza dello stoppino (cfr. capitolo F).
Le cause di una fiamma troppo Bassa possono essere le seguenti:
combustibile insufficiente (riempire il serbatoio)
combustibile di cattiva qualità (consultare il rivenditore)
ventilazione insufficiente (aprire leggermente una porta o una finestra)
stoppino consumato (consultare il rivenditore oppure sostuire lo stoppino: cfr capitolo M)
E SPEGNIMENTO DELLA STUFA
Lasciare bruciare la stufa ± 1 minuto al minimo. In seguito, portare lentamente il regolatore della fiamma ② in alto.
In caso d'emergenza, specnere la stufa con il pulsante di sicurezza ① (fig. M).
F REGOLAZIONE DELL'ALTEZZA DELLO STOPPINO
Dopo un determinato periodo di tempo, la fiamma non aumenta più abbastanza (capitolo D). In quello caso, per migliorare la fiamma, si può regolare l'altezza dello stoppino. Compiere le seguenti operazioni:
1 Aprire lo sportellino 14 sul lato anteriore della stufa.
2 Spostare il dispositivo di blocco dell'altezza dello stoppino 11 versus l'alto, alla posizione 2 o 3 (fig. N).
Se in tal modo non si ottiene l'effetto desiderato, occorre fare bruciare la stufa fino a che non vi è più combustibile (capitolo H).
resistenza interrotta
Se la fiamma rimane ancora Bassa e lo stoppino si trovava nel frattompo alla posizione 3, rivolgetevi al rivenditore oppure sostuire lo stoppino: cfr capitolo M.
Se, dopo la regolazione, la fiamma diventa troppo alta (fig. Q), occorre abbassare di nuovo, di una posizione, il dispositivo di blocco dell'altezza dello stoppino, altrimenti si potrebbe avere la formazione di fumo e fuliggine.
G GUASTI, CAUSE E SOLUZIONI
Se non si riesce a risolverve un guasto con l'aiuto delleindicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore Zibro Kamin.
NON SI RIESCE AD ACCENDERE LA STUFA.
Le batterie non sono installate correttamente nella scomparto. Controllare (fig. F).
Le batterie non hanno più una carica sufficiente per l'accensione. Sostituirle (fig. F).
La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all'accensione.
La valvola di accensione 3 è stata premuta con troppa forza verso il basso. Premere con meno forza (capitolo C).
La resistenza di accensione 12 è rottta. Consultare il proprio rivenditore.
FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.
La camera di combustione 4 non è stata installata correttamente. Correggerne la posizione con la maniglia 5, fino a spostarla lavoramente verso sinistra e verso destra.
L'altezza della fiamma non è regolata correttamente. Cfr. la figura Q e le istruzioni contenate nel capitolo D.
Il combustibile è vecchio. Cominciare agli stagione fredda con nuovo combustibile.
Si fa uso del combustibile sbagliato. Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
Sotto la stufa si ha un accumulo di polvere. Rivolgersi al rivenditore.
L'altezza dello stoppino non è stata posizionata correttamente. Cfr. capitolo F.
LA STUFA SI SPEGNE LENTAMENTE.
Il serbatoio estraibile è vuoto. Cfr. il capitolo B.
Nel filtro vi è dell'umidità. Asciugare il filtrro (capitolo H, fig. O).
Nel serbatoio inferiore vi è dell'umidità. Rivolgersi al rivenditore.
Lo stoppino è indurito sulla parte superiore. Fare bruciare la stufa fino a che non vi è più combustibile (capitolo H). Usare il combustibile giusto.
Si fa uso di combustibile vecchio. Cominciare agli stagione fredda con combustibile nuovo.
LA STUFA CONTINUA A BRUCIARE AL MINIMO.
Lo stoppino è troppo basso. Alzare lo stoppino di una posizione (capitolo F).
Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all'accensione.
La resistenza
Si fa uso di combustibile vecchio o del tipo sbagliato.
Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
Il locale non ha una ventilazione sufficiente.
Spalancare per quale minuto una finestra o una porta e poi lasciarle leggermente aperte.
LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.
Si fa uso di un combustibile sbagliato, troppo volatile.
Cfr. IL COMBUSTIBLE GIUSTO (cfr. capitolo 'Osservazioni generali').
Lo stoppino è troppo alto.
Abbassare la regolazione della fiamma (cfr. capitolo F).
H LA MANUTENZIONE
La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie dificili da eliminare. Normalmente, sono solo tre le parti che si consumano.
1. LE BATTERIE
Le batterie possono essere sostituite. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.
2. LO STOPPING
Per prolungare la durata dello stoppino, soprattutto quando sinota che la fiamma diventa più debole, occorre agli tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Così facendo più darsi che la stufa faccia cattivo odore; per questo si consiglia di compiere quest'operazione al di fuori dello spazio abitativo. Lo stoppino deve essere sostituito agli 3 o 4 stagioni frede. A quello proposito rivolgersi sempre al rivenditore Zibro Kamin.
3. LA RESISTENZA
La resistenza dura di più se accendete la stufa correttamente.
Sostituite le pile in tempo e state attenti a non premere troppo energicamente i tasti verso il basso. Quando la resistenza è rota, delve essere sostituita.
IL Filtro
Controllare periodicamenteanche il filtrodel carburante:
Togliere il serbatoio estrabile dalla stufa e il filtrro (fig. O). Poiché possono cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtrro su una superficie rigida, tenendolo capovolto, per togliere lo sporco (non pulirlo mai con acqua). Riporre il filtrro nella stufa.
L'utente non deve rimuovere da solo le parti della stufa. Per un'eventuale riparazione contattare sempre il rivenditore Zibro Kamin.
Prima di procedere alla manutenzione lasciare raffreddare la stufa.
IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)
Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisce tutto il combustibile inessa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:
1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad esaurimento del combustibile.
filtro
tppo per il trasporto
2 Lasciare raffreddare la stufa.
3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.
4 Togliere le batterie alla stufa 13 e conservare in un luogo asciutto.
Pulire il filtro del combustibile (cfr. capitolo H).
6 Conservare la stufa in un luogo senza polvere, facendo uso il più possibile dell'imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la prossima stagione. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformmente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni.
7 Cominciare in ogni caso la nuova stagione fredda con del combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).
J TRASPORTO
Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:
1 Lasciare raffreddare la stufa.
2 Togliere il serbatoio estrabile ⑨ nella stufa e rimuovere il filtrlo del combustibile (fig. O). Questo può perdere quale goccia di combustibile; tenere un panno a portata di mano. Conservare il filtrro ed il serbatoio estrabile al di fuori della stufa.
3 Mettere il tappo per il trasporto al posto del filtrro (fig. P) e premerlo bene.
4 Trasportare la stufa sempre in posizione eretta.
K SPECIFICHE
| Accensione | elettrica | Dimensioni (mm) | larghezza | 428 |
| Combustibile | petrolio | (con piastra inferiore) | profondità | 295 |
| Capacità (kW)* | 2,7 | altezza | 513 | |
| Spazio adatto (m3)** | 45-95 | Accessori pompa a sifone per il combustibile | ||
| Consumo di combustibile (l/ora)* | 0,28 | tazzo per il trasporto | ||
| C di combustibile (g/ora)* | 225 | Cappuccio del tazzo | ||
| Durata del combustibile per serbatoio (ora)* 14 | battery | |||
| Volume serbatoio estraibile (litri) | 4,0 | Batterie necessarie | 2x LR 20, MN 1300, | |
| Peso (kg) | 9 | alkaline, 1,5V | ||
| Tipodi stoppino | F | |||
- Con regolazione al massimo ** I valori riportati sono indicativi
L CONDITIONI DELLA GARANZIA
La stufa ha una garanzia di 24 mesi a partire alla data d'acquisto. Entro questo periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati gratuitoamente. Le condizioni sono le seguenti:
1 La PVG International rifiuta escludamente tutti gli accordi relativi a rimborso dei anni, compreso il rimborso di danni sorti in seguito a guasti.
2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolongamento della garanzia stessa.
3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.
5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d'acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.
6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alleistruzioni d'uso, in seguito a negligenza ed in seguito all'uso di combustibile del tipo sbagliato o vecchio. L'uso di combustibile sbagliato piùanche costituire un pericolo*.
7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente.
Per prevenir spese inutili, si consiglia dapprima di consultare conattenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.
- Le sostanje altamente infiammabili sono portare ad una combustione non controllabile, con fiamme pericolose comme conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d'emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.
10 CONSIGLI PER UN USO SICURO
1 Richiamare sempre l'attenzione dei bambini sui pericoli di una stufa accesa.
2 Non spostare la stufa se esta è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione.
3 Porre la parte anteriore della stufa ad una distance minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.
4 Non usare la stufa in locali polverosi. Non siavrà una combustione ottimale.
5 Specnere la stufa prima di uscire o prima di andare a fatto.
6 Conservare e trasportare il combustibile nei contentitori apposti.
7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).
8 Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).
9 La parte superiore della stufa diventa molto calda. La stufa non può essere coperto (pericolo d'incendio). Evitare agli contatto con il tettuccio e la griglia.
10 Assicurarsi sempre che la ventilazione sia sufficiente.
SOSTITUZIONE DELLO STOPPINO
M PRIMA DI PROCEDURE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.
1 Aprire lo sportellino del serbatoio e togliere il serbatoio estrabile.
2 Togliere le batterie dal loro comparto.
3 Controllare che la levetta di accensione e quella di regolazione della fiamma siano rivolte completamente verso l'alto. Sfilare i pomelli di plastica che ricoprono le levette.
4 Sollevare la griglia alla'incastro e tirarla in avanti. Togliere la camera di combustione alla stufa. Chiudere la griglia.
5 Svitare le tre viti del mantello della stufa poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo alla base della stufa. Svitare i galletti che fissano il piano di combustione alla vaschetta.
6 Sollevare il piano di combustione alla vaschetta e posarlo accanto alla stufa. (Fare attenzione a non scollegare i fili).
7 Premere verso il basso il regolatore della fiamma, in modo che il meccanismo dello stoppino si trovi nella posizione più alta.
8 Ruotare verso sinistra l'anello porta-stoppino (con lo stoppino) fino a che i loro perri non si sganciano alla loro sede.
9 Rimuovere lo stoppino dall'anello porta-stoppino.
10 Inserire gli anticoraggi del nuovo stoppino nei fori dell'anello porta-stoppino.
11 Rimettere aosto l'anello porta-stoppino (con lo stoppino). Far coincidere i loro due perni con i relativi incastri e ruotarlo in senso orario sono a che non è ben insertito.
12 Rimettere aippo il piano di combustione.
13 Riavvitare manualmente i galletti con ordine incrociato.
14 Controllare il funzionamento del meccanismo dello stoppino muovendo il regolatore della fiamma verso il basso, dopodiché premere il pulsante di sicurezza: ripetere il tutto per un paio di volte.
Controllare il funzionamento del meccanismo anti-ribaltamento premendo il regolatore della fiamma completamente verso il basso e rovesciando il peso in equilibrio.
16 Rimettere al suoippo il mantello della stufa e riavvitare le viti. Rimettere a quello i pomelli di plastica delle levette e poi la camera di combustione. Controllare che quest'ultima sia in posizione ben diritta prendola alla sua maniglia e muovendola verso destra e verso sinistra. Chiudere la griglia.
17 Rimettere al suo posto il serbatoio piano.
18 Inserire le batterie nell'apposto vano (fare attenzione ai poli + e -), dopodiché aspettare 30 minuti prima di riaccendere la stufa.
