R59C - Zusatzheizung ZIBRO - Kostenlose Bedienungsanleitung

Produkttyp	Ölkonvektor (Zusatzheizung)
Marke	ZIBRO
Modell	R59C
Abmessungen (L x B x H)	428 x 295 x 513 mm
Gewicht	9 kg
Maximale Heizleistung	2700 W (225 g/h)
Brennstoffverbrauch	0,28 L/h
Tankautonomie	Mindestens 14 Stunden
Tankkapazität	4 L
Empfohlener Brennstoff	Hochreines Petroleum (Zibro Plus Extra oder Kristal)
Empfohlenes Raumvolumen	45 bis 95 m³
Zündung	Elektrisch (2 Batterien LR20 / MN1300, alkalisch 1,5 V)
Dochttyp	F
Sicherheit	Kühle Oberfläche (Safe Top), Not-Aus, Raumluftüberwachung, automatische Abschaltung bei Umkippen
Regelmäßige Wartung	Brennstofffilter reinigen, Docht wechseln (alle 3-4 Saisons), Batterien ersetzen
Mitgeliefertes Zubehör	Handpumpe, Transportverschluss, Saubere-Hand-Öffnungsverschluss, Batterien
Garantie	2 Jahre (ausgenommen Verschleißteile: Docht, Batterien, Zündspirale, Pumpe)

Häufig gestellte Fragen - R59C ZIBRO

Welchen Brennstoff soll ich für den ZIBRO R59C verwenden?

Verwenden Sie ausschließlich hochreines Petroleum, wie Zibro Plus Extra oder Zibro Plus Kristal. Ungeeigneter Brennstoff kann Ablagerungen, Gerüche, Rauch verursachen und die Lebensdauer verkürzen.

Wie zünde ich die Heizung an?

Öffnen Sie die Fronttür, drücken Sie dann gleichzeitig den Flammenhöheneinstellungsmechanismus (②) und den Zündmechanismus (③) nach unten, bis eine Flamme erscheint. Lassen Sie dann die Zündung los. Verwenden Sie niemals Streichhölzer oder ein Feuerzeug.

Was tun, wenn die Flamme zu niedrig ist?

Überprüfen Sie zuerst den Brennstoffstand (grüne Anzeige = voll, rot = leer). Wenn der Tank voll ist, warten Sie 30 Minuten nach dem Befüllen. Wenn das Problem weiterhin besteht, stellen Sie die Dochthöhe neu ein (Kapitel F) oder verwenden Sie frischen Brennstoff.

Wie stelle ich die Flammenhöhe ein?

Warten Sie 10 bis 15 Minuten nach dem Anzünden. Verwenden Sie den Einstellmechanismus (②), um die Flamme kontinuierlich anzupassen. Die Höhe sollte zwischen den angegebenen Markierungen (Abb. Q) liegen. Eine zu hohe Flamme erzeugt Ruß, eine zu niedrige Flamme verursacht Gerüche.

Wann und wie wechselt man den Docht?

Wechseln Sie den Docht alle 3 bis 4 Saisons oder wenn die Flamme auch in Position 3 niedrig bleibt. Zum Wechseln schalten Sie das Gerät aus und lassen Sie es abkühlen. Befolgen Sie die Schritte in Kapitel M: Entfernen Sie den Brenner, schrauben Sie den Mantel ab, ersetzen Sie den Docht im Ring und warten Sie 1 Stunde, bevor Sie wieder anzünden.

Wie reinigt man den Brennstofffilter?

Entfernen Sie den herausnehmbaren Tank, nehmen Sie den Filter heraus. Reinigen Sie ihn mit Petroleum oder Druckluft (niemals mit Wasser). Setzen Sie ihn wieder ein und setzen Sie den Tank zurück. Führen Sie dies regelmäßig durch, um Verstopfungen zu vermeiden.

Warum riecht mein Gerät?

Bei der ersten Verwendung ist ein 'neuer' Geruch normal: Lüften Sie den Raum. Wenn der Geruch anhält, überprüfen Sie den Brennstoff (verbraucht oder schlechte Qualität), die Flammenhöhe (zu niedrig) oder die Position des Brenners. Ein falsch positionierter Brenner kann auch Rauch verursachen.

Ist es sicher, das Gerät nachts eingeschaltet zu lassen?

Nein, es wird nicht empfohlen. Schalten Sie die Heizung immer aus, bevor Sie das Haus verlassen oder schlafen gehen (Kapitel E). Das Gerät muss in einem gut belüfteten Raum ohne brennbare Materialien in der Nähe verwendet werden.

Was tun bei Brennstoffleckage?

Stoppen Sie das Gerät sofort mit der Sicherheitstaste (①). Bei größerer Leckage verwenden Sie einen Feuerlöscher der Klasse B (Kohlensäure oder Pulver). Bewegen Sie das brennende Gerät nicht. Wenden Sie sich zur Reparatur an einen Händler.

Wie lagere ich das Gerät am Ende der Saison?

Lassen Sie das Gerät den gesamten Brennstoff verbrauchen, bis es ausgeht, und dann abkühlen. Reinigen Sie es, entfernen Sie die Batterien, reinigen Sie den Filter, und lagern Sie es an einem trockenen, staubfreien Ort, idealerweise in der Originalverpackung. Verwenden Sie den Transportverschluss, um Leckagen zu vermeiden.

BEDIENUNGSANLEITUNG R59C ZIBRO

G PANNES: CAUSES ET REMÉDES

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro Kamins, der Top-Marke transportabler Kaminöfen. Sie haben sich für ein absolutes Qualitätsprodukt entschieden, an dem Sie noch viele Jahre ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch, um so eine optimale Lebensdauer Ihr's Zibro Kamins zu garantieren.

Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle eventuell auftretenden Material- und Herstellungsfehler.

Wir wünschen Ihnen viel Wärme und Komfort mit ihrem Zibro Kamin.

Mit freundlichen Grüben

PVG International b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN ZIBRO KAMIN-HANDLER.

3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTN.

BENUTZUNG

KURZ ZUSAMMENGEFASST

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Zibro Kamins ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG (Seite 17 ff).

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank 9 und warten Sie 30 Minuten bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. I).
3 Geben Sie die Batterien in das Batteriefach 13 (siehe Kapitel A, Abb.F).
4 Überprüfen Sie ob die Brennkammer ④ gerade stehen (siehe Kapitel A, Abb. E).
5 Starten Sie den Kaminofen, indem Sie den Flammenregler 2 und den Zündschieber 3 gleichzeitig nach unten drücken (siehe Kapitel C, Abb. K).
6 Lassen Sie den Kaminofen 10 bis 15 Minuten brennen, bevor Sie die Flamme regeln (siehe Kapitel D).
7 Schalten Sie den Kaminofen aus (siehe Kapitel E).

• Das ersten Mal wird Ihr Kaminofen während des Brennens noch 'neu' riechen.
• Lagern Sie den Brennstoff an einem kühlen, dunklen Ort.
• Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuen Brennstoff.
• Wenn Sie Zibro Plus benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.
• Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Zibro Kaminofen erst vollständig leer brennen halten.

WICHTIGE

EINZELTEILE

Sicherheitsstaste (für Notstopp)
2 Flammenregler
3 Zündschieber
Brennkammer
Handgriff Brennkammer
Brennstoffanzeige Brennstofftank
Gitter
Deckel
Brennstofftank
Brennstofftank
Brennstoffanzeige Brennstofftank
Dochtnachstellung
12 Elektrische Zündung
13 Batteriefach
14 Klappe

JEDERZEIT AUSREICHEND VENTILIEREN

Jedes Zibro Kamin Modell besteht eine bestimmte minimale Raumgroße, um den Kaminofen sich, ohne zusätzliche Ventilation betreiben zu konnen (siehe Kapitel K). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß damit gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (± 2,5 cm). Dies empfehlen wir auch bei Räumen, die besonderss gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation (sprich: der Sauerstoffgehalt) unzureichend, schaltet sich der Kaminofen automatisch aus. Benutzen Sie den Zibro Kamin nicht in Keller- oder anderen unterirdisch gelegen den Räumen.

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Zibro Kamins gewährleistet.

Der Tankdeckelöffner befindet sich an der Rückseite des Kaminofens. Mit Hilfe diesen Tankdeckelöffners bleiben ihre Höhe beim Öffnen des Brennstofftanks sauber.

Diesen Transport-verschluβfinden Sie lose im Verpackungskarton. Nur hiermit kann der Kaminofen nach der Benutzung problemlos transportiert werden. Bewahren Sie den Verschluβalso gut auf!

DER SAFE TOP

Der Ofen ist versehen von einem Safe Top. Diese verringgert die Temperatur an der Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf schwere Verletzung erheblich verringgert. Berücksichtigten Sie aber, daß die Oberseite immer noch heiß wird.

Berühren Sie die Oberseite und das Gitter nicht.

DER RICHTIGE BRENNSTOFF

Ihr Zibro Kaminofen wurde für die Benutzung von Wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Plus, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

übermäßige Ablagerung auf dem Docht
unvollständige Verbrennung
verkürzte Lebensdauer von Docht und Kaminofen
Rauch und/oder Geruch
Niederschlag auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens.

Informieren Sie sich bei Ihr dem Zibro Kamin-Handler in ihrer direkten Umgebung über den richtigen Brennstoff für ihren Kaminofen.

GEBRAUCHSANWEISUNG

A

DIE INSTALLATION DES KAMINOFENS

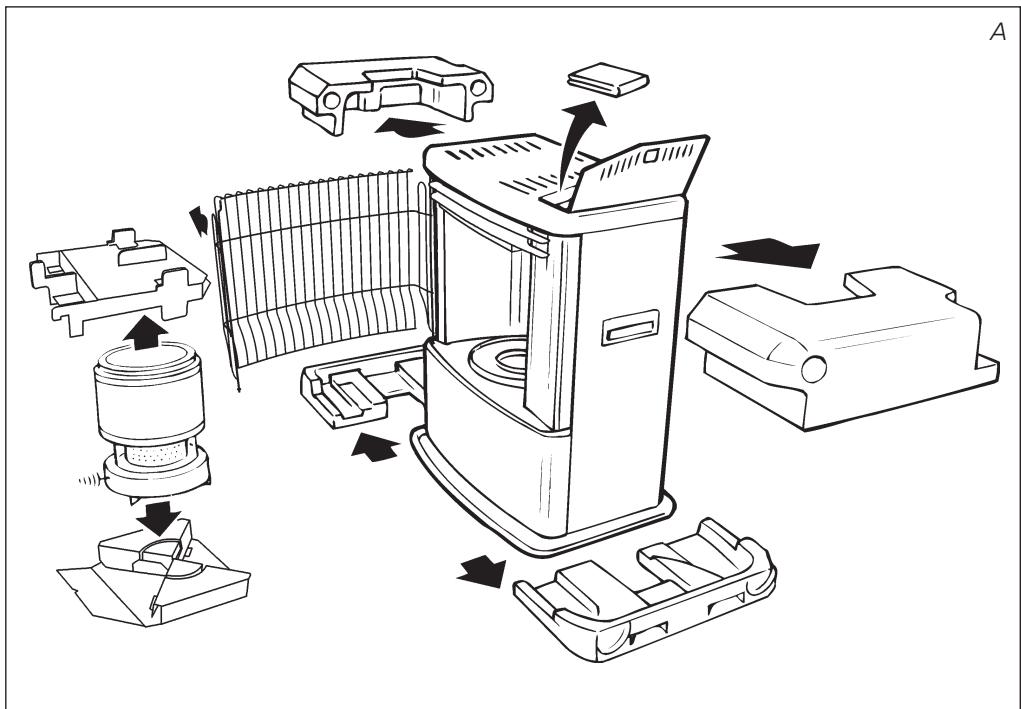

1 Nehmen Sie den Zibro Kamin vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Kaminofen muß folgenden vorhanden sein:

die Batterien
eine Syphonpumpe
ein Transportverschluß
einTankdeckelöffner
these Gebrauchsanweisung

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2 Entfernen Sie das übrige Verpackungsmaterial:

Entfernen Sie das Stückchen Verpackungsmaterial vom Gitter 7.
Heben Sie das Gitter aus der Kerbung (Abb. B) undziehen Sie es nach vorn.
Drucken Sie das Verpackungsmaterial über der Brennkammer 4 ein etwas nach unter, und entfern den Sie es vom Ofen (Abb. C).
▶ Nehmen Sie die Brennkammer aus dem Ofen und entfernen Sie das Verpackungsmaterial (Abb. D).
Setzen Sie die Brennkammer wieder ein. Die Brennkammer steht richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff 5 etwas nach links und rechts verschiedene缄st (Abb. E).
Schlieben sie das Gitter:leitung anheiten, um es wieder in die Kerbung einrasten zu halten.
Öffnen Sie den Deckel des Brennstofftanks 8 und entfernen Sie das Stückchen Karton.

3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.
4 Legen Sie die Batterien in das dazu bestimmte Fach 13 an der Rückseite des Kaminofens (Abb. F). Achten Sie darauf auf die + und - Pole.

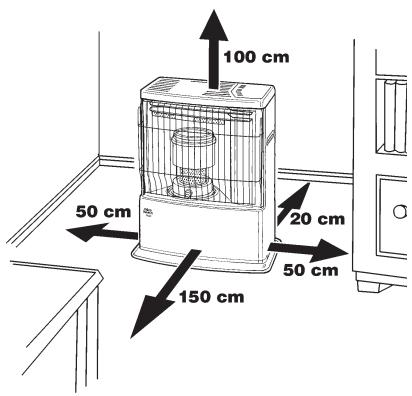

5 Der Boden muß stabil und waagerecht sein. Stellen Sie den Ofen an eine andere Stelle, falls er nicht waagerecht stehen. Versuchen Sie nicht durch das Unterlegen von Büchern oder ähnlichem den Stand zu korrigieren.
6 Ihr Zibro Kamin ist jetzt betriebsbereit.

B

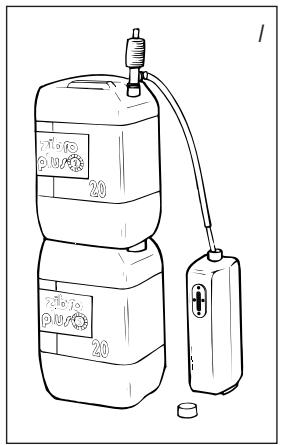

DAS BEFULEN MIT BRENNSTOFF

Befüllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Kaminofen sollte ausgeschaltet sein.
2 Öffnen Sie den Deckel 8 undziehen Sie den Brennstofftank 9 aus dem Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie den Tankverschluß mit Hilfe des Tankdeckelöffners (Abb. H) auf.

3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister hoher stehen als der Brennstofftank (Abb. I). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank flieBt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drucken.
6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. J). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll füllen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird).
7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankdeckel mit Hilfe des Tankdeckelöffners wieder sorgfältig auf den Tank. Nach Gebrauch können Sie den Tankdeckelöffner wieder an der Rückseite des Zibro Kamins befestigen. Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

C DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation oder starten Sie den Ofen das ersten Mal außerhalb des Wohnraumes.

Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes.

Achten Sie vor dem Starten des Kaminofens darauf, daß sich noch genügend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige 6). Grün ist voll, rot ist leer.

Starten Sie den Kaminofen immer über die elektrische Zündung. Niemals Streichhölzer oder ein Feuerzeug benutzen.

Hierbei gehen Siewie folgtvor:

Die Klappe 14 an der Vorderseite des Kaminofens öffnen.
2 Den Zündschieber 3 gemeinsam mit dem Flammenregler 2 langsam nach unten schiben (Abb. K). Hiermit aktivieren Sie auch die Kipp-Sicherung.
3 Sobald Sie in der unteren Brennkammer 4 eine petite Flamine sehen, konnen Sie den Zündschieber loslassen. Der Zündschieber federt dann nach oben.
4 SchlieBen Sie die Klappe.

Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer 4 gerade steht, indemn Sie den Handgriff 5 kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schief steht, führt dies zu Rauch- und Rußentwicklung.

D

DAS REGELN DER FLAMME

Nachdem der Zibro Kamin gestartet wurde, dauert es 10 bis 15 Minuten, bevor die Flamme in der oberen Brennkammer sightbar wird. Erst dann konnen Sie kontrollieren, ob die Flamme richtig ist. Eine zu hohe Flamme kann Rauch- und Rußentwicklung verursichen, während eine zu niedrige Flamme zu Geruchsbildung führt. Auf der Seite kein dem Faltblatt konnen Sie sehen, wie hoch die Flamme minimal und maximal brennen sollen (Abb. Q).

Sie konnen die Flamme mit dem Flammenregler 2 stufenlos einstellen (Abb. L).

Wenn die Flamme zu niedrig bleibt, muß die Dochthöhe nachgestellt werden (siehe Kapitel G).

Eine zu niedrige Flamine kann auch entstehen durch:

▶ zu weniger Brennstoff (befüllen Sie den Brennstofftank)
schlechten Brennstoff (wenden Sie sich an ihren Handler)
▶ zu weniger Ventilation (ein Fenster oder eine Tur einen Spalt breit öffnen)
Verschleib des Dochet (Dochtwechsel erforderlich, siehe Kapitel M)

E

DAS AUSSCHALTEN DES KAMINOFENS

Den Kaminofen eine Minute auf dem niedrigsten Stand brennen halten. Danach langsam den Flammenregler ② nach oben schieben. Die Flamme erlöscht nach kurzer Zeit.

In Notfallen schalten Sie den Kaminofen mit der Sicherheitsstaste 1 aus (Abb. M).

F

DAS EINSTELLEN DER DOCHTHÖHE

Nach einiger Zeit brennt die Flamme nicht mehr hoch genug (Kapitel D). In this fall konnen Sie die Dochthöhe einstellen, um den Stand der Flamme zu verbessern. Gehen Sie wie folgt vor:

Die Klappe 14 an der Vorderseite des Kaminofens öffnen.
2 Schiebern Sie die Dochtnachstellung 1 eine Stufe hoher. Von Position 1 auf 2 oder von Position 2 auf 3 (Abb. N).

Wird hiermit nicht der gewünschte Effekt erreicht, müssen Sie den Kaminofen vollständig leer brennen halten (Kapitel H).

Bleibt die Flamme auch dann noch zu niedrig und der Docht steht mittlerweile auf Stufe 3, wenden Sie sichitte an ihren Zibro Kamin-Handler, oder wechseln Sie den Docht (Siehe Kapitel M).

Wird die Flamme nach dem Einstellen zu hoch (Abb. Q),,müssen Sie die Docht- nachstellung wieder eine Position zurückschalten. Ansonsten kann Rauch- und Rußentwicklung auftreten.

Elektrische Zündung mit gerissenem Gluhfaden

G STÖRUNGEN, URSACHEN UND LÖSUNGEN

Wenn sich eine Störung nicht mit Hilfe der unterstehenden Hinweise beheben laßt, wenden Sie sichitte an ihren Zibro Kamin-Handler.

DER OFEN LÄSST SICH NICT STARTEN.

Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F).
Die Batteriespannung ist zu niedrig. Austauschen (Abb. F).
- Sie haben den Kaminofen vollständig leerbrennen halten oder den Docht ausgetauscht. Nach dem Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten.
Sie haben den Zündschieber zu fest nach unten gedrückt. Vorsichtig drücken (Kapitel C).
Die elektrische Zündung 12 ist defekt. Wenden Sie sich an ihren Handler.

UNGLEICHE FLAMME UND/ODER RUBUND/ODER GERUCH

Die Brennkammer 4 ist nicht richtig eingesetzt. Mit dem Handgriff die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben laßt.
Die Flammenhöhe ist nicht gut eingestellt. Siehe Abb. Q und die Hinweise in Kapitel D.
Sie benutzen veralteten Brennstoff. Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.
- Sie benutzen einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Staubanhäufigung im unteren Bereich des Kaminofens. Wenden Sie sich an ihren Handler.
Die Dochthöhe ist nicht richtig eingestellt. Siehe Kapitel F.

DER KAMINOFEN GEHT LANGSAM AUS.

Der Brennstofftank ist leer. Siehe Kapitel B.
Es befindet sich Wasser im Filter. Trocknen Sie den Filter (Kapitel H, Abb. O).
Es befindet sich Feuchtigkeit im unteren Reservoir. Wenden Sie sich an ihren Handler.
Der Docht ist an der Oberseite verhärtet.
Kaminofen außerhalb des Wohnraumes vollständig leer brennen halten (Kapitel H).
Sie benutzen veralteten Brennstoff. Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.

DIE FLAMME DES KAMINOFENS BRENNT ZU NIEDRIG.

Der Docht ist zu niedrig eingestellt. Die Dochtnachstellung eine Stufehigher stellen (Kapitel F).
Der Kaminofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht. Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der Kaminofen erneut gestartet wird.
- Sie benutzen veralteten oder einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Der Raum wird nicht ausreichend ventiliert. Ein Fenster oder eine Tur kurze Zeitweit öffnen und danach einen Spalt breit offen halten.

DIE FLAMME DES KAMINOFENS BRENNT ZU HOCH, MIT NICT-REGULIERBARER FLAMME.

• Sie benutzen einen falschen, zu flüchtigen Brennstoff.
  Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
  Der Docht ist zu hoch eingestellt. Die Dochnachstellung eine Stufe niedriger stellen (Kapitel F).

Elektrische Zündung

Brennstofffilter

H

DIE WARTUNG

Ihr Zibro Kamin bestehtigt kaum Wartung. Staub und Flecken sollenen jedoch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur folgende drei Teile dem Verschleiß ausgesetzt:

1. DIE BATTERIEN

These konnen Sie selbst austauschen. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut der örtlichen Vorschriften für chemischen Kleinabfall.

2. DER DOCHT

Um die Lebensdauer des Doches zu verlangern, sollen den Sie den Kaminofen von Zeit zu Zeit vollständig leer brennen halten (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun. Falls die Flamme auf Stand 3 der Dochteinstellung 1 nicht hoch genug ist (Abb. Q), sollen Sie den Docht ersetzen. Wechseln Sie den Docht (Siehe Kapitel M), oder wenden Sie sich an ihren Handler.

3. DIE ELEKTRISCHE ZUNDUNG

Die Zündspirale hat eine langere Lebensdauer, wenn Sie den Kaminofen immer vorsichtig starten. Wechseln Sie die Batterienrechtzeitig aus und achten Sie daraufauf, daß Sie die Zünd-Taste nicht zu stark betätigten. Wenn der Gluhfaden gerissen ist, muß die Zündspirale ausgetauscht werden.

DER BRENNSTOFFFILTER

Kontrollieren Sie auch den Brennstofffilter regelmäßig:

Nehmen Sie den Brennstofftank ⑨ aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. O). Halten Sie ein Tuch bereit, da noch etwas Brennstoff aus dem Filter tropfen kann. Drehen Sie den Brennstofffilter um und klopfen Sieihn auf einem harten Untergrund leer, um den Schmutz zu entfernen. (Unter keinen Umständen mit Wasser reinigen!) Setzen Sie den Brennstofffilter wieder in den Kaminofen ein.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Zibro Kamin-Händler.

Bevor Sie Wartungsarbeiten ausfuhren, muß der Kaminofen ausgeschelt und abgekühlt sein.

1

LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ohnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu halten undihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:

1 Starten Sie den Ofen außerhalb des Wohnbereiches und setzen Sieihn vollständig leer brennen.
2 Lassen Sie den Kaminofen anschließend abkühlen.
3 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.
Die Batterien aus dem Batteriefachnehmen und an einer trockenen Stelle aufbewahren.

Brennstofffilter

Transportverschluβ

5 Reinigen Sie den Brennstofffilter (siehe Kapitel H).
6 Lagern Sie den Kaminofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollenn Sie in der nachsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jeder neue Heizsaison immer mit neuem Brennstoff. Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb fühmen.

J TRANSPORT

Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Kaminofen abkühlen.
2 Nehmen Sie den Brennstofftank 9 aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. O). Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. P) und drücken Sieihn fest, sodaß kein Brennstoff austritt.
4 Den Kaminofen immer aufrecht transportieren.

K TECHNISCHE DATEN

Zündung	Elektrisch	Abmessungen (mm)	Breite	428
Brennstoff	Petroleum	(einschließlich Bodenplatte)	Tiefe	295
Kapazität (kW)*	2,7		Höhe	513
Geeigneter Raum (m3)**	45-95	Zubehör	Syphonpumpe, Batterien
Brennstoffverbrauch (Ltr/Std)*	0,28		Tankdeckelöffner
Brennstoffverbrauch (g/Std)*	225		Transportverschluß
Brenndauer pro Tank (Std)*	14	Benötigte Batterien	2xLR 20, MN 1300,
Inhalt Brennstofftank (Liter)	4,0		Alkali, 1,5V
Gewicht (kg)	9	Dochttyp	F

• Bei Einstellung auf maximalem Stand ** Angegebene Werte sind Richtwerte

L GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Zibro Kamin 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regel:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusiv Folgeschäden, werden nicht anerkannt.

2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführrt wurden.
4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Gluhspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sogar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, wenden Sie sich an ihren Handler.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerlöscher.

10 TIPS ZUR SICHERHEIT

1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen nicht, wenn er brennt oder noch heiß ist. In dieser Fall auch keine Wartungsarbeiten durchführten.
3 Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls daraufuf, daß der Raum über dem Kaminofen frei ist.
4 Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es starkzieht. In beiden Fällen erhalten Sie keine optimale Verbrennung.
5 Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.
6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität)
8 Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Die Oberseite des Ofens wird heiß. Der Ofen damit nicht abgedeckt werden (Feuergefahr). Berühren Sie die Oberseite und das Gitter nicht.
0 Achten Sie immer auf ausreichende Ventilation.

M DER OFEN MULLS GANZ ABGEKUHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.

1 Öffnen Sie den Deckel undnehmen Sie den Brennstofftank heraus.
2 Nehmen Sie die Batterien aus dem Batteriefach.
3 Kontrollieren Sie, ob der Flammenregler und der Zündschieber ganziben stehen. Entfernen Sie die Umhüllung.
4 Das Gitter aus der Kerbung haben und nach vornziehen. Die Brennkammer aus dem Ofennehmen. Das Gitter schlieben.
5 Die Schrauben an der Unterseite des Gehäuses losen. Das Gehäuse ein weniger nach vornziehen und von der Bodenplatte abnehmer. Die Flügelmuttern unter dem Brennersitz losen.
6 Den Brennersitz hochziehen, bis der Docht sightbar wird. Legen Sie den Brennersitz halten den Ofen. (Achten Sie damit daraufuf, dass die Drähte sich nicht losen).
7 Den Flammenregler nach unter drücken, so dass sich der Dochtmechanismus in seine höchste Position bewegt.
8 Den Dochthalter (mit Docht) so welt nach links drehen, bis er sich lõst und anschließend aus dem Ofennehmen.
9 Den Docht aus dem Dochthalternehmen.

Den neuen Docht in den Dochthalter einsetzen und die Dochtstifte kräftig in die LÖcher des Dochthalters drücken.
11 Den Dochthalter (mit Docht) wieder einsetzen, indem Sie die zwei große Stifte an der AuBenseite des Dochthalters in die Nut des Dochtmechanismus drucken. AnschlieBend den Dochthalter im Uhrzeigersinn drehen, bis er gut befestigt ist.
12 Den Brennersitz wieder montieren.
13 Die Flügelmattern kreuzweise handfest anziehen.
14 Kontrollieren Sie, ob der Dochtmechanismus gut Funktioniert, indem Sie den Flammenregler nach unter schiben und die Sicherheitsstaste drucken.
15 Kontrollieren Sie, ob der Kipp-Sicherungsmechanismus gut Funktioniert, indem Sie den Flammenregler nach unten drucken und den Zylinder zur Seite kippen.
Das Gehäuse wieder aufsetzen und die Schrauben festdrehen. Dann die Brennkammer wieder einsetzen. Kontrollieren Sie, ob diese gerade stehen, indem Sie mit dem Handgriff kurz nach links und rechts schiben. Das Gitter schlieben.
17 Den gefüllten Brennstofftank wieder einsetzen.
Die Batterien in das Batteriefach einlagen (acht den Siedebai auf die + und - Pole). Nach dem Einsetzen des Brennstofftanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten.

Käere kunde

D HET REGELEN VAN DE VLAM

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

B BELGI

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

CH SCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MUNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DK DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

E ESPANA

PVG Espana S.A.

Pol. Ind. San José de Valderas II
