MANUALE UTENTE R15C ZIBRO

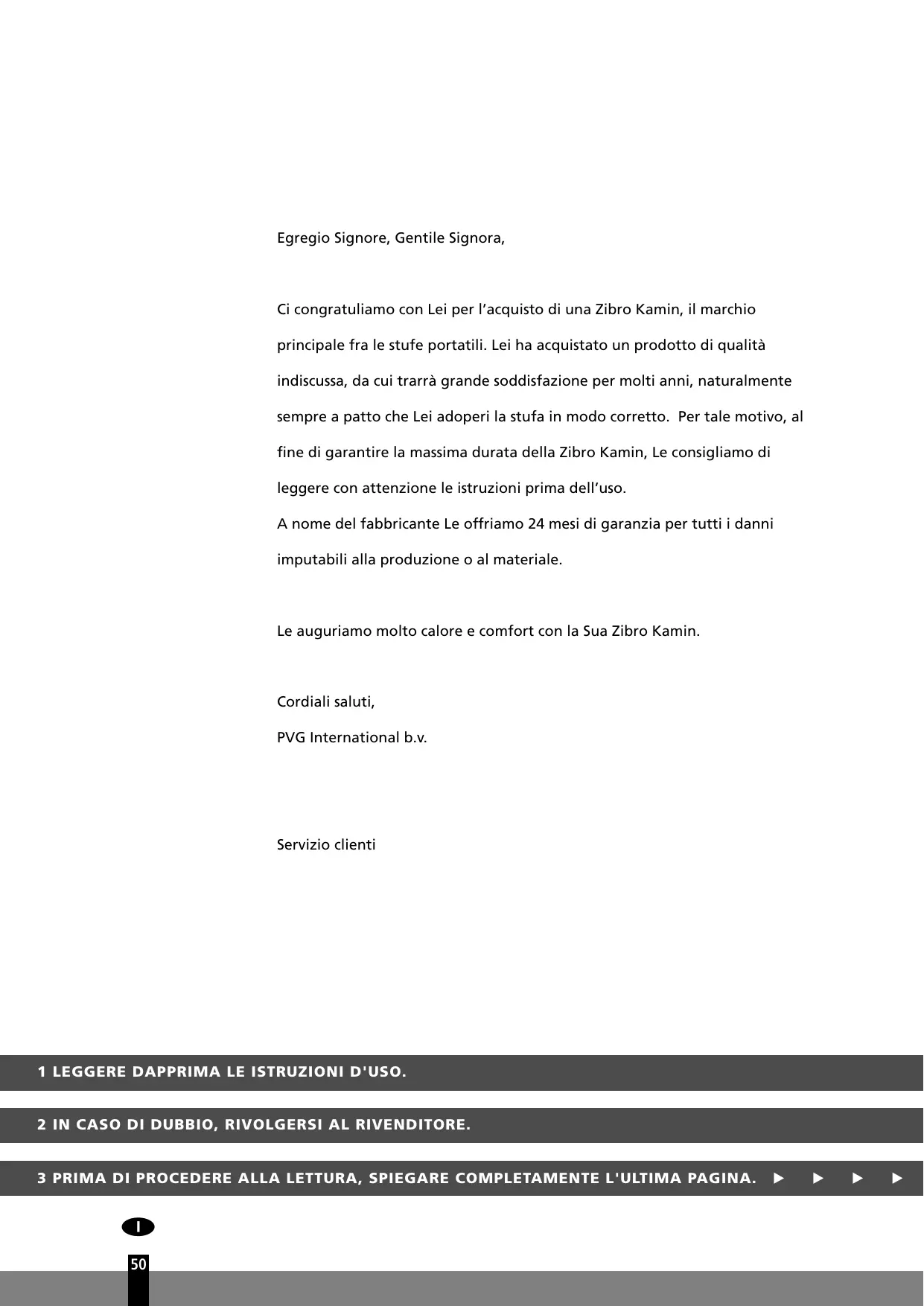

Egregio Signore, Gentile Signora, Ci congratuliamo con Lei per l’acquisto di una Zibro Kamin, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità indiscussa, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata della Zibro Kamin, Le consigliamo di leggere con attenzione le istruzioni prima dell’uso. A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale. Le auguriamo molto calore e comfort con la Sua Zibro Kamin. Cordiali saluti, PVG International b.v. Servizio clienti 1 LEGGERE DAPPRIMA LE ISTRUZIONI D'USO. 2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE. 3 PRIMA DI PROCEDERE ALLA LETTURA, SPIEGARE COMPLETAMENTE L'ULTIMA PAGINA.

OSSERVAZIONI SULL'USO GENERALE COMPONENTI PRINCIPALI Qui di seguito vengono descritte in generale le

Pulsante di operazioni da compiere per l'uso delle stufe portatili. spegnimento Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 53 in poi).

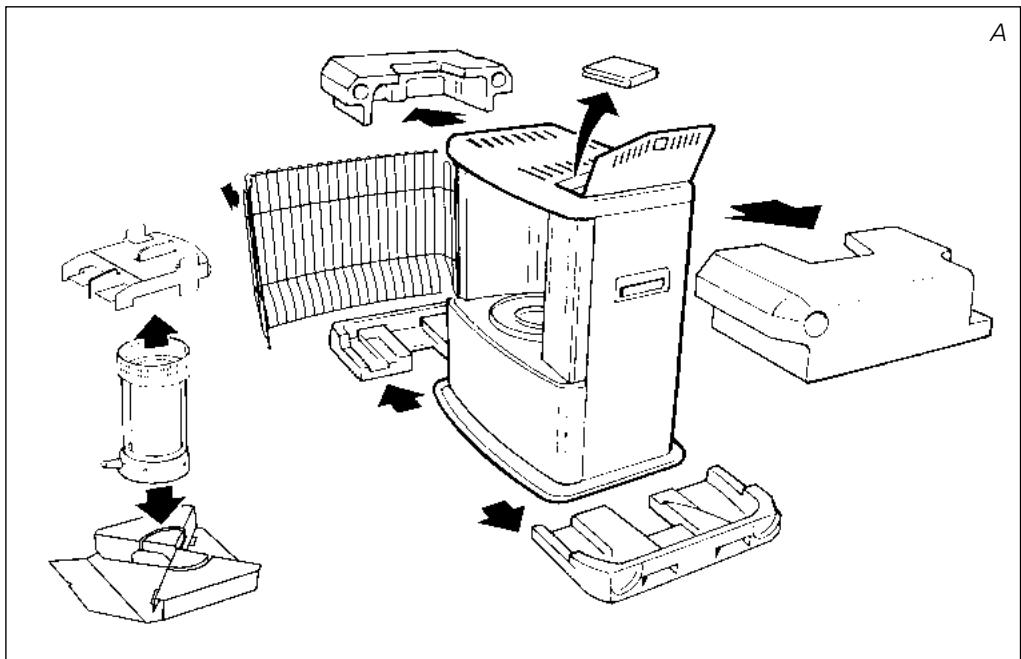

Togliere tutti i materiali dell’imballaggio (cfr. capitolo A, fig. A).

Pulsante di accensione

Riempire il serbatoio estraibile I ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, figura H). Camera di combustione

Porre le batterie nello scomparto L (cfr. capitolo A, figura F). Maniglia della camera di combustione

Controllare che la camera di combustione D sia in posizione eretta (cfr. capitolo A, fig. E).

Girare la manopola B a destra fino a che non si ferma; premere lentamente il pulsante C per accendere la stufa (cfr. capitolo C, fig. J e K).

Sportellino del serbatoio estraibile

Dopo l’accensione occorono circa 10/15 minuti prima che si possa controllare se la stufa funziona bene (cfr. capitolo D). Spegnere la stufa (cfr. capitolo E).

Indicatore del combustible nel serbatoio estraibile

La prima volta, durante la combustione, la stufa

Resistenza di avrà quel particolare odore di 'nuovo'.

accensione Conservare il combustibile in un luogo buio ed asciutto.

combustibile invecchia. Cominciare

ogni Scomparto delle batterie stagione fredda con nuovo combustibile.

Quando si fa uso di Zibro Plus, si è sicuri di utilizzare combustibile di qualità.

Se si passa ad un’altra marca o tipo di petrolio, fare bruciare dapprima la stufa fino a che non vi è più traccia del vecchio combustibile

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTEMENTE

Per ogni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, senza che sia necessaria una ventilazione supplementare (cfr. capitolo J). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta (± 2,5 cm). Questo vale anche per locali molto isolati o senza ventilazione e/o situati al di sopra dei 1500 metri. In caso di ventilazione (ovvero, ossigeno) insufficiente, la stufa si spegne automaticamente. Non usare la stufa portatile in cantine o altri spazi sotterranei.

La stufa è provvista di un “safe top”. Questo fa diminuire il calore del tettuccio. In questa maniera si riduce il numero di incidenti causati dal contatto con la parte superiore della stufa. Attenzione: il tettuccio diventa ancora molto caldo. Evitare dunque ogni contatto con il tettuccio e la griglia.

IL COMBUSTIBILE GIUSTO

La stufa portatile è stata progettata per l’uso di un petrolio di alta qualità, puro, senza acqua, come Zibro Plus, che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi: Solo con il combustibile giusto si è sicuri di un uso sicuro, efficiente e confortevole della stufa.

accumulo eccessivo di catrame sullo stoppino

durata limitata della stufa

fumo e/o cattivo odore

accumulo sulla griglia o sul rivestimento. Il combustibile giusto è quindi essenziale per un uso sicuro, efficiente e confortevole della stufa. Consultare sempre il rivenditore a Lei più vicino per la scelta del combustibile adatto alla stufa.

Questo tappo di trasporto si trova nella scatola. Serve per trasportare la stufa senza problemi dopo l'uso. Conservare con cura!

INSTALLAZIONE DELLA STUFA

1 Estrarre con cautela la stufa dalla scatola e controllare il contenuto. Oltre alla stufa, devono essere presenti i seguenti componenti: E una pompa a sifone per il combustibile E un tappo per il trasporto E le istruzioni d’uso

Conservare la scatola ed il materiale d’imballaggio (fig. A) per l’immagazzinaggio e/o il trasporto. 2 Togliere il resto del materiale d’imballaggio: E Togliere il materiale d’imballaggio in corrispondenza della griglia G. Sollevare la griglia dall’intaglio (fig. B) e tirarla in avanti.

E Togliere il materiale d’imballaggio sopra alla camera di combustione D (fig. C). E Togliere la camera di combustione dalla stufa. Rimuovere il materiale d’imballaggio sottostante (fig. D). E Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se può essere spostata con la maniglia E leggermente verso

sinistra e verso destra (fig. E). Chiudere la griglia. E Aprire il coperchio del serbatoio estraibile H e togliere il pezzo di cartone. 3 Riempire il serbatoio estraibile come indicato nel capitolo B. 4 Porre le batterie nell’apposito scomparto L sul lato posteriore della stufa

(fig. F). Fare attenzione ai poli + e -. 5 Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa, qualora questa non sia in bolla. Non cercare di correggere la posizione mettendo sotto la stufa libri o altro materiale. 6 Adesso la stufa è pronta per l’uso.

Non riempire il serbatoio estraibile nello spazio abitativo, ma in un luogo più adatto (una parte di combustibile può sempre fuoriuscire). Compiere le seguenti operazioni:

1 Assicurarsi che la stufa sia spenta. 2 Aprire il coperchio H ed estrarre il serbatoio I dalla stufa (fig. G). Attenzione: il serbatoio può gocciolare leggermente. Appoggiare detto serbatoio (con il tappo in alto) e svitare il tappo.

3 Prendere la pompa a sifone per il combustibile ed inserire il tubo liscio, più

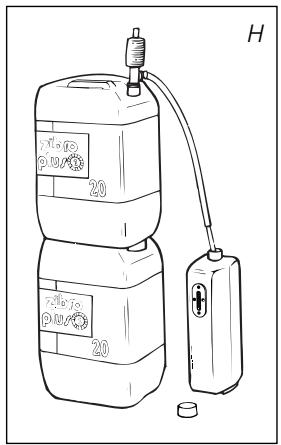

rigido, nella latta. Assicurarsi che questa sia più in alto rispetto al serbatoio estraibile (fig. H). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estraibile. 4 Fissare la manopola che si trova sopra la pompa (verso destra). 5 Premere alcune volte la pompa, fino a che il combustibile non comincia a scorrere nel serbatoio estraibile. In seguito, non occorre più premere. 6 Durante il rifornimento, fare attenzione all'indicatore del combustibile nel serbatoio estraibile J (fig. I). Se questo è pieno, interrompere il rifornimento

svitando (verso sinistra) la manopola sopra la pompa. Non riempire mai troppo il serbatoio, soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo). vuoto 7 Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso la pieno latta e rimuovere la pompa facendo molta attenzione. Avvitare bene il tappo sul serbatoio. Asciugare eventuali tracce di combustibile. 8 Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente

il serbatoio estraibile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

ACCENSIONE DELLA STUFA

Una stufa nuova provoca sempre all’inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In questo modo lo stoppino può impregnarsi di combustibile. Ciò vale anche dopo che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino. Prima di accendere la stufa, guardare sempre l’indicatore del combustibile F per assicurarsi che nel serbatoio estraibile vi sia una quantità sufficiente di combustibile. Accendere sempre la stufa con l’ausilio della resistenza di accensione K. Non usare mai fiammiferi o un accendino.

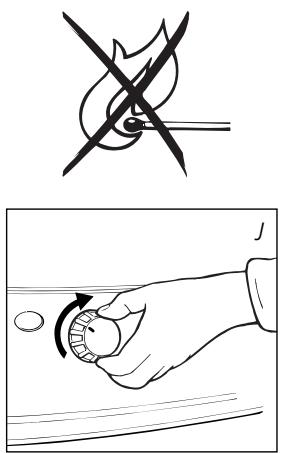

Compiere le seguenti operazioni: 1 Accendere la stufa girando la manopola B a destra (fig. J). Esercitando una leggera pressione il regolatore può essere girato ulteriormente; il regolatore torna da sé alla posizione originale. 2 Premere il pulsante di accensione C (fig. K), esercitando una lieve pressione. Non appena scaturirà la fiamma nella camera di combustione D, rilasciare

Quando la stufa è nuova, la manopola non è bloccata, per cui prima di portare lo stoppino nella posizione giusta per l’accensione (capitolo C), girare tutta la manopola (fig. L) in senso anti-orario.

Dopo l’accensione della stufa controllare sempre che la camera di combustione D

sia nella posizione corretta, spostandola con la maniglia E leggermente verso sinistra e destra (fig. E). Questo movimento deve avvenire senza intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine.

Dopo l’accensione, occorre attendere 10-15 minuti prima che si possa controllare se

la stufa funziona bene. Una fiamma troppo alta può provocare fumo e fuliggine, mentre una fiamma troppo bassa può provocare cattivi odori. Nella pagina accanto al pieghevole si può vedere il limite minimo e massimo della fiamma (fig. O). La fiamma può esser leggermente regolata con il manopola 2 (fig. L). Le cause di una fiamma troppo bassa possono essere le seguenti:

combustibile di cattiva qualità (consultare il rivenditore)

ventilazione insufficiente (aprire leggermente una porta o una finestra)

stoppino consumato (consultare il rivenditore oppure sostituire (riempire il serbatoio) lo stoppino: cfr capitolo L) Questa stufa è dotata di un sistema di sicurezza che ne assicura lo spegnimento

qualora venga estratto il serbatoio. Per accendere di nuovo la stufa è necessario inserire il serbatoio di ricambio nell’apposito spazio e seguire le istruzioni indicate nel capitolo C.

Premere il pulsante de spegnimento A. La fiamma si spegne da sola.

Se non si riesce a risolvere un guasto con l’aiuto delle indicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa. NON SI RIESCE AD ACCENDERE LA STUFA.

Le batterie non sono installate correttamente nello scomparto. Controllare (fig. F).

Le batterie non hanno più una carica sufficiente per l’accensione. Sostituirle (fig. F).

La stufa non ha più combustibile oppure lo stoppino deve essere sostituito. Dopo aver installato il serbatoio estraibile pieno, attendere 30 minuti prima di procedere all’accensione.

Il pulsante di accensione C è stato premuto con troppa forza verso il basso. Premere con meno forza (capitolo C).

La resistenza di accensione K è interrotta. Consultare il rivenditore della stufa.

La camera di combustione D non è stata installata correttamente. Correggerne la posizione con la maniglia E, fino a spostarla facilmente verso sinistra e verso destra.

Il combustibile è vecchio. Cominciare ogni stagione fredda con nuovo combustibile.

Si fa uso del combustibile sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’).

All’interno della stufa si ha un accumulo di polvere. Rivolgersi al rivenditore.

L’altezza dello stoppino no è stata installata correttamente. Rivolgersi al rivenditore. LA STUFA SI SPEGNE LENTAMENTE.

Il serbatoio estraibile è vuoto. Cfr. il capitolo B.

Nel filtro c’è dell’umidità. Asciugare il filtro (Cfr. capitolo G).

Nel serbatoio inferiore vi è dell’umidità. Rivolgersi al rivenditore.

Lo stoppino è indurito sulla parte superiore. Fare bruciare la stufa fino a che non vi è più combustibile (capitolo G). Usare il combustibile giusto.

Si fa uso di combustibile vecchio. Cominciare ogni stagione fredda con combustibile nuovo. LA STUFA CONTINUA A BRUCIARE AL MINIMO.

Lo stoppino è troppo basso. Rivolgersi al rivenditore.

Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima di procedere all’accensione.

Si fa uso di combustibile vecchio o del tipo sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’).

Il locale non ha una ventilazione sufficiente. Spalancare per qualche minuto una finestra o una porta e poi lasciarle leggermente aperte. LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.

Si fa uso di un combustibile sbagliato, troppo volatile. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’).

Lo stoppino è troppo alto. Rivolgersi al rivenditore.

LA MANUTENZIONE La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie difficili da eliminare. Normalmente sono solo tre le parti che si consumano.

Le batterie possono essere sostituite. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici.

2. LA RESISTENZA DI ACCENSIONE

La resistenza di accensione dura più a lungo se la stufa viene accesa nel modo corretto. Sostituire per tempo le batterie e fare attenzione a non premere troppo forte il pulsante di accensione. Se il filamento è rotto, occorre sostituire la resistenza di accensione. resistenza interrotta

Per prolungare la durata dello stoppino, soprattutto quando si nota che la fiamma diventa più debole, occorre ogni tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Così facendo può darsi che la stufa faccia cattivo odore; per questo si consiglia di compiere quest’operazione al di fuori dello spazio abitativo. Il filtro

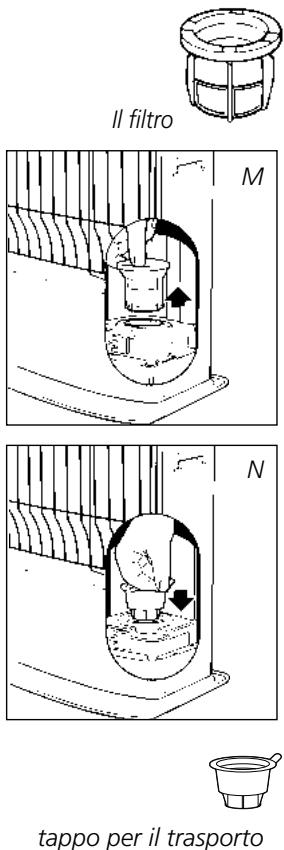

IL FILTRO Controllare periodicamente anche il filtro del carburante: Togliere il serbatoio estraibile I e il filtro dalla stufa (fig. M). Poiché possono cadere alcune gocce di carburante, tenere un panno a portata di mano. Picchiettare il filtro su una superficie rigida, tenendolo capovolto, per togliere lo sporco (non pulirlo mai con acqua). Riporre il filtro nella stufa.

L’utente non deve rimuovere da solo le parti della stufa. Per un’eventuale riparazione contattare sempre il rivenditore. Prima di procedere alla manutenzione lasciare raffreddare la stufa. IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA) Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisca tutto il combustibile in essa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni: 1 Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad esaurimento del combustibile. 2 Lasciare raffreddare la stufa.

3 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto. 4 Togliere le batterie dalla stufa L e conservarle in un luogo asciutto. 5 Pulire il filtro (cfr. capitolo G). 6 Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell’imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformemente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in ogni caso la nuova stagione fredda con del combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A). Il filtro

TRASPORTO Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni: 1 Lasciare raffreddare la stufa. 2 Togliere il serbatoio estraibile I dalla stufa e rimuovere il filtro del combustibile (fig. M). Questo può perdere qualche goccia di combustibile;

tenere un panno a portata di mano. Conservare il filtro ed il serbatoio estraibile al di fuori della stufa. 3 Mettere il tappo per il trasporto al posto del filtro (fig. N) e premerlo bene. 4 Trasportare la stufa sempre in posizione eretta. tappo per il trasporto

SPECIFICHE Accensione elettrica Dimensioni (mm) larghezza Combustibile petrolio (con piastra inferiore) profondità

2,7 Capacità (kW)* Spazio riscaldabile (m3)** 75-95 Accessori pompa a sifone per il combustibile Consumo di combustibile (l/ora) 0,281 tappo per il trasporto

Consumo di combustibile (g/ora)

Batterie necessarie Capacità serbatoio estraibile (litri) 4,0 Peso (kg)

• Con regolazione al massimo

** valori riportati sono indicativi

CONDIZIONI DELLA GARANZIA

La stufa ha una garanzia di 24 mesi a partire dalla data d'acquisto. Entro questo periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati gratuitamente. Le condizioni sono le seguenti:

1 La PVG International rifiuta esplicitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti. 2 La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolungamento della garanzia stessa. 3 La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi. 4 Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia. 5 La garanzia vale esclusivamente se l'utente è in possesso della ricevuta d’acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni. 6 La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni non conformi alle istruzioni d’uso, in seguito a negligenza ed in seguito all’uso di combustibile del tipo sbagliato o vecchio. L’uso di combustibile sbagliato può anche costituire un pericolo*. 7 Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti comportano sono sempre a carico dell'acquirente. Per prevenire spese inutili, si consiglia dapprima di consultare con attenzione le istruzioni d'uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

• Le sostanze leggermente infiammabili possono portare ad una combustione non controllabile, con fiamme pericolose come conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d’emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

10 CONSIGLI PER UN USO SICURO

Richiamare sempre l’attenzione dei bambini sui pericoli di una stufa accesa.

Non spostare la stufa se questa è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione.

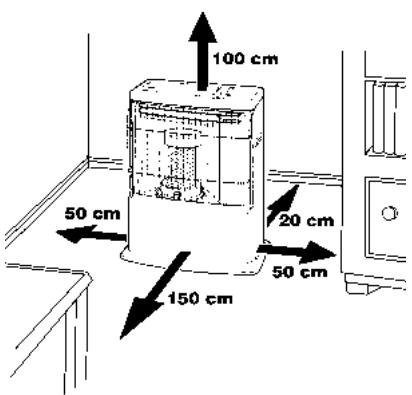

Porre la parte anteriore della stufa ad una distanza minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa.

Non usare la stufa in locali polverosi. Non si avrà una combustione ottimale.

Spegnere la stufa prima di uscire o prima di andare a letto.

Conservare e trasportare il combustibile nei contenitori appositi.

Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità).

Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici).

La griglia della stufa diventa calda. Non coprire la stufa (pericolo di incendio).

Assicurarsi sempre che la ventilazione sia sufficiente.

SOSTITUZIONE DELLO STOPPINO

2 Togliere le batterie dal suo comparto. 3 Sollevare la griglia dalla’incastro e tirarla in avanti. Togliere la camera di combustione dalla stufa. Chiudere la griglia.

4 Sfilare la manopola dalla stufa. 5 Svitare le tre viti del mantello della stufa, poste nella sua parte inferiore. Spostare leggermente in avanti il mantello e sollevarlo dalla base della stufa.

6 Svitare i galletti che fissano il piano di combustione alla vaschetta. 7 Sollevare il piano di combustione dalla vaschetta e posarlo accanto alla stufa. (Fare attenzione a non scollegare i fili).

8 Togliere la vite dal pernio tendendo fermo il supporto, dopodiché rimuoverlo. 9 Girare completamente il pernio in senso orario e togliere l’anello porta stoppino (stoppino compreso). 10 Sollevare l’anello porta stoppino e toglierlo dal camino

d’aspirazione. 11 Comprimere lo stoppino per liberarlo dai tre punti di ancoraggio e sfilarlo dall’anello porta stoppino. Indossare i guanti e assicurarsi di avere a portata di mano un recipiente dove mettere lo stoppino vecchio.

12a 12b 12 Reinserire lo stoppino nell’anello porta stoppino rispettando il giusto verso indicato sullo stoppino stesso. 13 Inserire l’anello porta stoppino (stoppino compreso) nel camino di aspirazione. Riposizionare la parte superiore 13a 13b del pernio dentro l’incavo dell’anello porta stoppino dalla parte di destra e girare il pernio completamente a sinistra. 14 Inserire il supporto e riavvitare la vite che tiene fermo il pernio. 14a 14b 15 Rimettere a posto tutto il blocco. 16 Avvitare gradualmente i galletti seguendo una sequenza a croce (1-3-2-4). 17 Inserire di nuovo la manopola nella sua sede. Ruotare la

manopola completamente verso destra. Premere il tasto di spegnimento. Controllare che lo stoppino si abbassi del tutto. Ripetere più volte questo controllo. Se lo stoppino non si abbassa completamente, non è stato montato bene nel suo meccanismo. In questo caso la procedura deve essere ripetuta a partire dal n° 6. 17a 17b 18 Rimettere al suo posto il mantello e riavvitare le tre viti. Rimettere a posto la manopola e poi la camera di combustione. Controllare che quest’ultima sia in posizione verticale, prendendola dalla maniglia della camera di combustione e muovendola verso destra e 18a 18b sinistra. Chiudere la griglia. 19 Rimettere al suo posto il serbatoio pieno e riporre le batterie nell’apposito vano (fare attenzione ai poli + e-). Dopo aver rimesso a posto il serbatoio e le batterie, aspettare 30 minuti prima di riaccendere la stufa. 18c 18d 19a 19b
