BEDIENUNGSANLEITUNG R15C ZIBRO

CONSEILS D’UTILISATION ET D’ENTRETIEN

CONSEILS D’UTILISATION ET D’ENTRETIEN

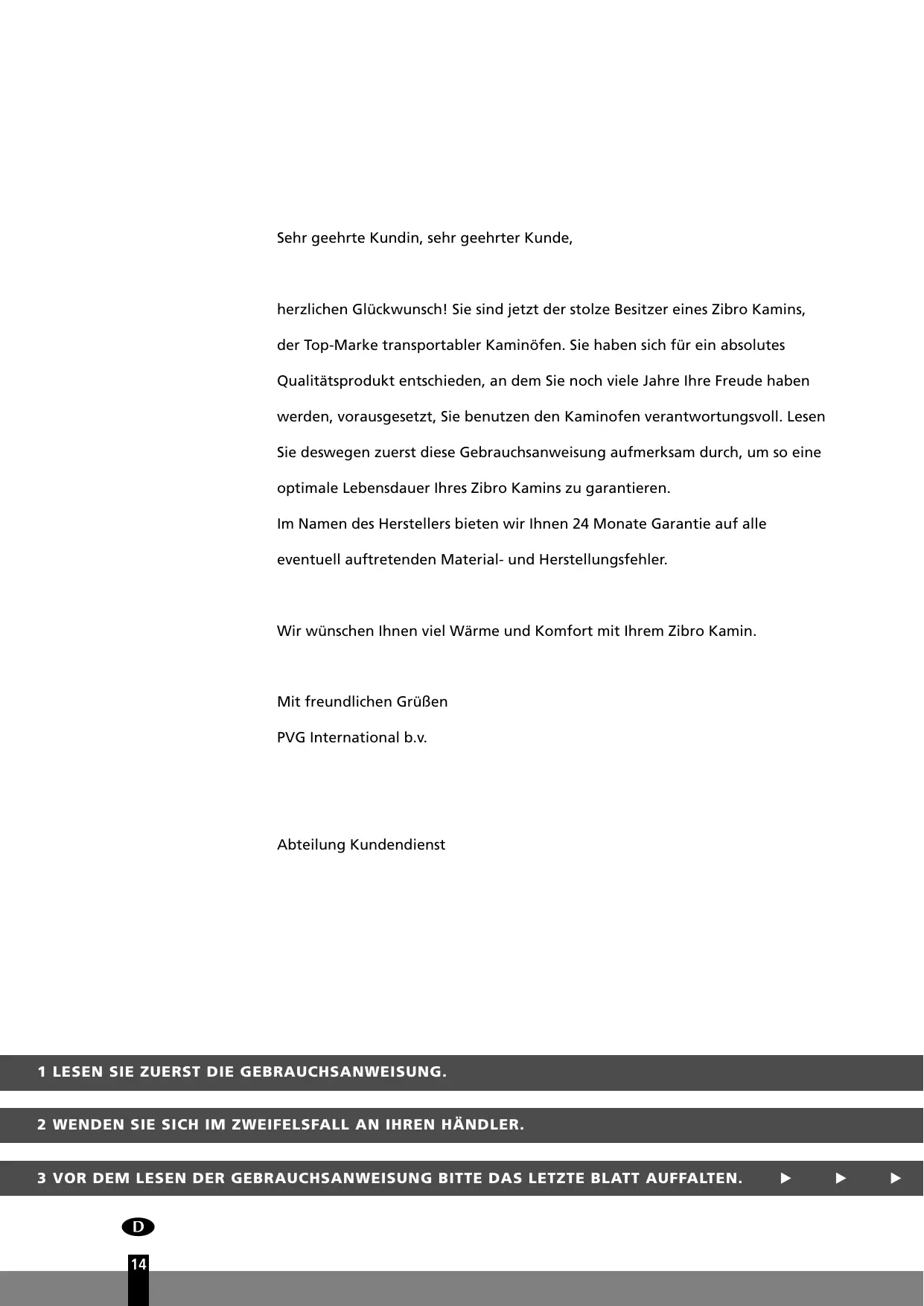

Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro Kamins, der Top-Marke transportabler Kaminöfen. Sie haben sich für ein absolutes Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres Zibro Kamins zu garantieren. Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle eventuell auftretenden Material- und Herstellungsfehler. Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Zibro Kamin. Mit freundlichen Grüßen PVG International b.v. Abteilung Kundendienst 1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG. 2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER. 3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTEN.

BENUTZUNG KURZ ZUSAMMENGEFASST WICHTIGE EINZELTEILE Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihres Kaminofens ausgeführt werden müssen. Detaillierte Beschreibung der Handlungen entnehmen Sie bitte der GEBRAUCHSANWEISUNG (Seite 17 ff).

Entfernen Sie das gesamte Verpackungsmaterial

Handgriff (siehe Kapitel A, Abb. A).

Befüllen Sie den Brennstofftank I und warten Sie 30 Minuten bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. H).

Geben Sie die Batterien in das Batteriefach L Brennkammer (siehe Kapitel A, Abb.F).

Überprüfen Sie, ob die Brennkammer D gerade steht

Deckel (siehe Kapitel A, Abb. E).

Starten Sie den Kaminofen, indem Sie den Drehregler B langsam nach rechts drehen, bis er sich nicht weiter drehen läßt, anschließend die Zünd-Taste C vorsichtig betätigen (siehe Kapitel C, Abb. J und K). Brennstofftank

Nach dem Starten des Ofens dauert es 10 bis 15 Minuten bevor Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).

Brennstoffanzeige Schalten Sie den Kaminofen aus (siehe Kapitel E).

Das erste Mal wird Ihr Kaminofen während des Brennstofftank Brennens noch ‘neu’ riechen.

Lagern Sie den Brennstoff an einem kühlen, dunklen Ort.

Batteriefach Brennstoff altert. Beginnen Sie jede Heizsaison mit neuem Brennstoff.

Wenn Sie Zibro Plus benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.

Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Kaminofen erst vollständig leer brennen lassen.

JEDERZEIT AUSREICHEND VENTILIEREN

Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen sicher, ohne zusätzliche Ventilation besonder gut betreiben zu können (siehe Kapitel J). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, muß dafür gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca. 2,5 cm). Dies ist ebenfalls empfehlenswert bei Räumen, die besonders gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation (sprich: der Sauerstoffgehalt) unzureichend, dann schaltet sich der Kaminofen automatisch aus. Benutzen Sie den Kaminofen nicht in Keller- oder anderen unterirdisch gelegenen Räumen.

Der Ofen ist versehen von einem Safe Top. Dieser verringert die Temperatur an der Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf schwere Verletzung erheblich verringert. Berücksichtigen Sie aber, daß die Oberseite immer noch heiß wird. Berühren Sie die Oberseite und das Gitter nicht.

DER RICHTIGE BRENNSTOFF

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Kaminofens gewährleistet. Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Plus, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen: E übermäßige Ablagerung auf dem Docht E unvollständige Verbrennung E verkürzte Lebensdauer von Docht und Kaminofen E Rauch und/oder Geruch E Niederschlag auf dem Gitter oder Gehäuse Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens. Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den richtigen Brennstoff für Ihren Kaminofen.

Diesen Transportverschluß finden Sie im Verpackungskarton. Nur hiermit kann der Kaminofen nach Benutzung problemlos transportiert werden. Bewahren Sie den Verschluß also gut auf!

GEBRAUCHSANWEISUNG GEBRAUCHSANWEISUNG

D I E I N S TA L L AT I O N D E S K A M I N O F E N S 1 Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit. Außer dem Kaminofen muß folgendes vorhanden sein: E eine Syphonpumpe E ein Transportverschluß E diese Gebrauchsanweisung

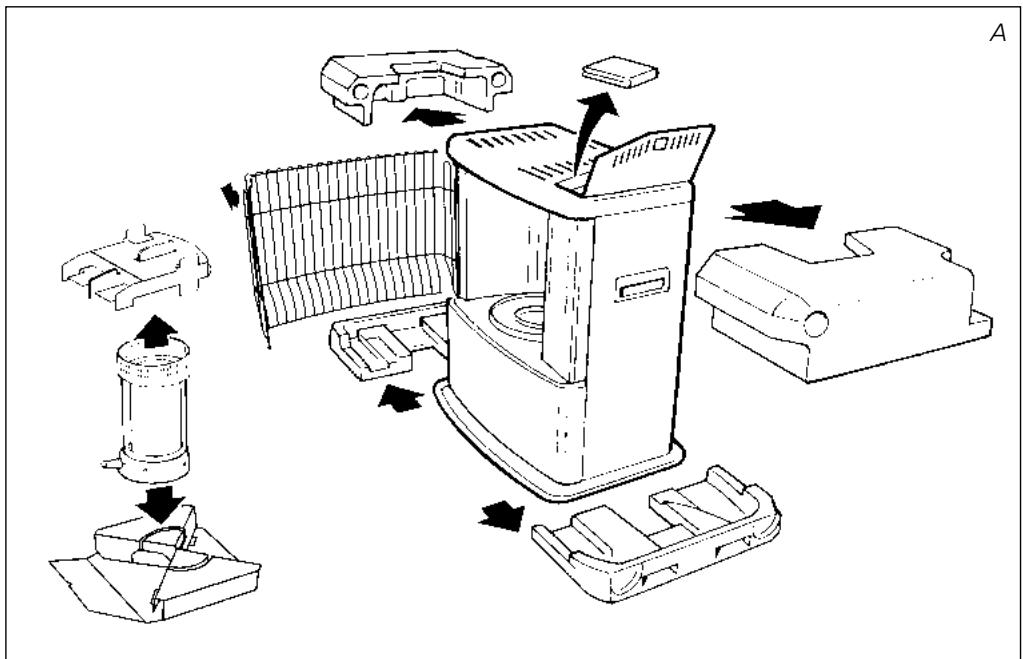

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf. 2 Entfernen Sie das übrige Verpackungsmaterial: E Entfernen Sie das Stückchen Verpackungsmaterial vom Gitter G. Heben Sie das Gitter aus der Kerbung (Abb. B) und ziehen Sie es nach vorn. E Ziehen Sie den Karton an der Oberseite der Brennkammer D vorsichtig heraus und entfernen sie ihn (Abb. C). Nehmen Sie die Brennkammer aus dem Kaminofen und entfernen Sie auch das Verpackungsmaterial unter der Brennkammer (Abb. D). E Setzen Sie die Brennkammer wieder ein. Die Brennkammer steht richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff E etwas nach links und rechts verschieben lässt (Abb.E). E Schließen Sie das Gitter: leicht anheben, um es wieder in die Kerbung einrasten zu lassen. E Öffnen Sie den Deckel des Brennstofftanks H und entfernen Sie das Stückchen Karton.

3 Befüllen Sie den Brennstofftank wie in Kapitel B beschrieben.

4 Legen Sie die Batterien in das dafür bestimmte Fach L an der Rückseite des Kaminofens (Abb. F). Achten Sie dabei auf die + und - Pole. 5 Der Boden muß stabil und waagerecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagerecht steht. Versuchen Sie nicht durch Unterlage von Büchern oder ähnlichem den Stand zu korrigieren. 6 Ihr Kaminofen ist jetzt betriebsbereit.

Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor: 1 Der Kaminofen sollte ausgeschaltet sein. 2 Öffnen Sie den Deckel H und ziehen Sie den Brennstofftank I aus dem Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie den Tankverschluß auf.

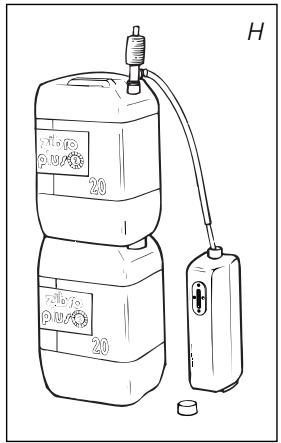

3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister höher steht als der Brennstofftank (Abb.H). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.

4 Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts). 5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank fließt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drücken. 6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks J (Abb. I). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll füllen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird).

leer 7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß wieder sorgfältig auf den Tank. Wischen Sie eventuell verschütteten Brennstoff weg. voll 8 Kontrollieren Sie, ob der Tankverschluß gerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

D A S S TA R T E N D E S K A M I N O F E N S Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation oder starten Sie den Ofen das erste Mal außerhalb des Wohnraumes.

Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes. Achten Sie vor dem Starten des Kaminofens darauf, daß sich noch genügend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige F). Starten Sie den Kaminofen immer über die elektrische Zündung K. Niemals Streichhölzer oder ein Feuerzeug benutzen.

Hierbei gehen Sie wie folgt vor: 1 Drehen Sie den Drehregler 2 nach rechts bis zum Anschlag (Abb. J). Mit einem gewissen Druck könnten Sie den Drehregler dann noch etwas weiter drehen, er federt dann jedoch von selbst wieder zurück. 2 Drücken Sie die Zünd-Taste C vorsichtig (ca. 2-3 Sekunden) (Abb. K), aber nicht zu stark. Spätestens wenn in der Brennkammer eine kleine Flamme sichtbar wird, lassen Sie die Zünd-Taste los. Falls notwendig, Vorgang wiederholen.

Sollte bei erster Benutzung des Ofens der Flammenregler nicht verriegelt sein, drehen Sie dann den Flammenregler (Abb. L) erst ganz nach links, bevor Sie den Docht für die Zündung in die höchste Position einstellen (Kapitel C).

Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer D gerade steht, indem Sie den Handgriff E kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schräg steht, führt dies zu Rauch- und Rußentwicklung.

DAS BRENNEN DES OFENS

Nachdem der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauchund Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung führt. Auf der Seite neben dem Faltblatt können Sie sehen, wie hoch die Flamme minimal und maximal brennen (Abb. O) sollte. Sie können die Flamme mit dem Drehregler 2 etwas regulieren (Abb. L).

Eine zu niedrige Flamme kann entstehen durch:

zu wenig Brennstoff schlechten Brennstoff zu wenig Ventilation Verschleiß des Dochtes (befüllen Sie den Brennstofftank) (wenden Sie sich an Ihren Händler) (ein Fenster oder eine Tür einen Spalt breit öffnen) (Dochtwechsel erforderlich, siehe Kapitel L) Der Ofen ist mit einem Sicherheitssystem ausgestattet, das für eine automatische Abschaltung des Ofens sorgt, sobald Sie den Brennstofftank aus dem Ofen heben. Wenn Sie den Ofen wieder in Betrieb nehmen möchten, müssen Sie den Brennstofftank wieder einsetzen und die im Kapitel C beschriebenen Schritte befolgen. D A S A U S S C H A LT E N D E S K A M I N O F E N S Drücken Sie die Abschalt-Taste A. Die Flamme erlöscht nach kurzer Zeit.

STÖRUNGEN, URSACHEN UND LÖSUNGEN

Wenn sich eine Störung nicht mit Hilfe der untenstehenden Hinweise beheben läßt, dann wenden Sie sich bitte an Ihren Händler.

DER OFEN LÄSST SICH NICHT STARTEN E Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F). E Die Batteriespannung ist zu niedrig. Austauschen (Abb. F) E Sie haben den Kaminofen vollständig leerbrennen lassen oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten. E Sie haben die Zünd-Taste C zu stark betätigt. Behutsam drücken (ca. 2-3 Sekunden) (Kapitel C). E Die elektrische Zündung K ist defekt. Wenden Sie sich an Ihren Händler.

UNGLEICHE FLAMME UND/ODER RUß UND/ODER GERUCH E Die Brennkammer D ist nicht richtig eingesetzt. Mit dem Handgriff E die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben läßt. E Sie benutzen veralteten Brennstoff. Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an. E Sie benutzen einen falschen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen”). E Staubanhäufung im unteren Bereich des Kaminofens. Wenden Sie sich an Ihren Händler. E Die Dochthöhe ist nicht richtig eingestellt. Siehe Kapitel F.

DER KAMINOFEN GEHT LANGSAM AUS

E Der Brennstofftank ist leer. Trockenen Sie den Filter (Kapitel G). E Es befindet sich Feuchtigkeit im Filter. Siehe Kapitel B. E Es befindet sich Feuchtigkeit im unteren Reservoir. Wenden Sie sich an Ihren Händler. E Der Docht ist an der Oberseite verhärtet. Kaminofen außerhalb des Wohnraumes vollständig leer brennen lassen (Kapitel G). Verwenden Sie richtigen Brennstoff. E Sie benutzen veralteten Brennstoff. Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an. DIE FLAMME DES OFENS BRENNT ZU NIEDRIG E Der Docht ist zu niedrig eingestellt. Wenden Sie sich an Ihren Händler. E Der Kaminofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht. Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der Kaminofen erneut gestartet wird. E Sie benutzen veralteten oder einen falschen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen”). E Der Raum wird nicht ausreichend ventiliert. Ein Fenster oder eine Tür kurz weit öffnen und danach einen Spalt breit offen lassen. DIE FLAMME DES KAMINOFENS BRENNT ZU HOCH E Sie benutzen einen falschen, zu flüchtigen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen”). E Der Docht ist zu hoch eingestellt. Wenden Sie sich an Ihren Händler.

D I E WA R T U N G Ihr Kaminofen benötigt kaum Wartung. Staub und Flecken sollten jedoch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden drei Teile dem Verschleiß ausgesetzt:

Diese können Sie selbst austauschen. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut den örtlichen Vorschriften für chemischen Kleinabfall.

2. DIE ELEKTRISCHE ZÜNDUNG

Die Zündspirale hat eine längere Lebensdauer, wenn Sie den Kaminofen immer vorsichtig starten. Wechseln Sie die Batterien rechtzeitig aus und achten Sie darauf, daß Sie die Zünd-Taste nicht zu stark betätigen. Wenn der Glühfaden gerissen ist, muß die Zündspirale ausgetauscht werden. Elektrische Zündung mit gerissenem Glühfaden

Um die Lebensdauer des Dochtes zu verlängern, sollten Sie den Kaminofen von Zeit zu Zeit vollständig leer brennen lassen (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun. Brennstoffsieb DER BRENNSTOFFFILTER Kontrollieren Sie auch den Brennstofffilter regelmäßig: Nehmen Sie den Brennstofftank I aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. M). Halten Sie ein Tuch bereit, da noch ein wenig Brennstoff aus dem Filter tropfen kann. Drehen Sie den Brennstofffilter um und klopfen Sie Ihn auf einem harten Untergrund leer, um den Schmutz zu entfernen. (Unter keinen Umständen mit Wasser reinigen!) Setzen Sie den Brennstofffilter wieder in den Kaminofen ein.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an Ihren Händler. Bevor Sie Wartungsarbeiten ausführen, muß der Kaminofen ausgeschaltet und abgekühlt sein. LAGERUNG (ENDE DER HEIZSAISON) Wir empfehlen Ihnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu lassen und ihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise: 1 Starten Sie den Ofen außerhalb des Wohnraumes und lassen Sie ihn vollständig leer brennen. 2 Lassen Sie den Kaminofen anschließend abkühlen.

3 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben. 4 Die Batterien aus dem Batteriefach nehmen L und an einer trockenen Stelle aufbewahren. 5 Reinigen Sie den Brennstofffilter. 6 Lagern Sie den Kaminofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollten Sie in der nächsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in Ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jede neue Heizsaison immer mit neuem Brennstoff Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen. Brennstoffsieb

TRANSPORT Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden: 1 Lassen Sie den Kaminofen abkühlen. 2 Nehmen Sie den Brennstofftank I aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. M). Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.

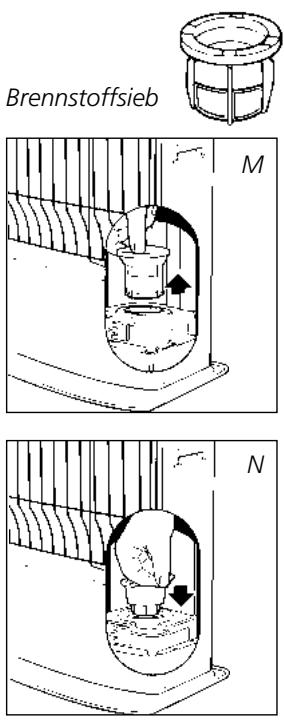

3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. N) und drücken Sie ihn fest, so daß kein Brennstoff austritt. 4 Den Kaminofen immer aufrecht transportieren. Transportverschluß

T E C H N I S C H E D AT E N Zündung elektrisch Brennstoff Abmessungen (mm) Breite

(einschließlich Bodenplatte) Tiefe

2,7 Kapazität (kW)* Geeigneter Raum (m ) 75-95 3 ** Zubehör Brennstoffverbrauch (Ltr/Std) 0,281 Brennstoffverbrauch (g/Std)

Inhalt Brennstofftank (Liter) 4,0 Gewicht (kg) 9,0

Syphonpumpe Transportverschluß

Benötigte Batterien 2x R20kG, MN 1300 1,5V Dochttyp

Bei Einstellung auf maximalem Stand Angegebene Werte sind Richtwerte GARANTIEBEDINGUNGEN Sie erhalten auf Ihren Kaminofen 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln: 1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt. 2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Verlängerung der Garantie. 3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, NichtOriginal Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführt wurden. 4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Zündspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie. 5 Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden. 6 Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann sogar gefährlich sein.* 7 Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers. Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zu lesen. Finden Sie darin keine Lösung, wenden Sie sich an Ihren Händler.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in diesem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerlöscher. 10 SICHERHEITSRATSCHLÄGE

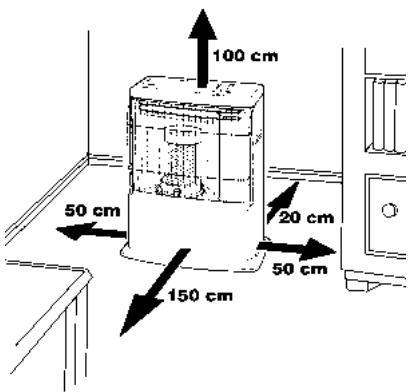

Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam. Transportieren Sie den Ofen nicht, wenn er brennt oder noch heiß ist. In diesem Fall auch keine Wartungsarbeiten durchführen. Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls darauf, daß der Raum über dem Kaminofen frei ist. Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es stark zieht. In beiden Fällen erhalten Sie keine optimale Verbrennung. Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen. Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern. Achten Sie darauf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität) Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten könnten (zum Beispiel Auspuffgase oder Farbdämpfe). Das Gitter des Kaminofens wird heiß. Der Kaminofen darf nicht abgedeckt werden (Brandgefahr). Achten Sie immer auf ausreichende Ventilation.

DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN. 1 Öffnen Sie den Deckel und nehmen Sie den Brennstoftank heraus.

2 Nehmen Sie die Batterien aus dem Batteriefach. 3 Das Gitter aus der Kerbung heben und nach vorn ziehen. Die Brennkammer aus dem Ofen nehmen. Das Gitter schließen.

4 Den Drehregler vom Ofen abziehen. 5 Die drei Gehäuseschrauben an der Unterseite lösen. Das Gehäuse ein wenig nach vorn ziehen und von der Bodenplatte abnehmen. 6 Die Flügelmuttern unter dem Brennersitz lösen.

7 Den Brennersitz hochziehen, bis der Docht sichtbar wird. Legen Sie den Brennersitz neben den Ofen. (Achten Sie dabei darauf, dass die Drähte sich nicht lösen).

8 Die Schraube, die den Halter festhält, aus der Achse drehen. Halter entfernen. 9 Halter bis zum Ende nach rechts drehen und den Dochthalter entfernen (inkl. Docht). 10 Dochthalter abheben und von der Hauptluftröhre

abnehmen. 11 Docht drücken, um die drei Dochtstifte zu lösen und um den Docht vom Dochthalter zu entfernen. Dafür sorgen, dass Sie Handschuhe tragen und ein Behälter für den gebrauchten Docht bereitsteht.

12a 12b 12 Den Docht in den Dochthalter in die Richtung, die auf dem Dochthalter eingraviert ist, einsetzen. 13 Schieben Sie den Dochthalter (inkl. Docht) über die Hauptluftröhre. Dann das Oberteil der Achse von rechts in die Nut für den Dochthalter (mit Docht) einsetzen 13a 13b und den Behälter links bis zum Ende eindrehen. 14 Den Halter einbauen. Danach die Schraube anziehen, die den Halter festhält. 15 Den Brennersitz und den Dochtmechanismus wieder Aufsetzen. 14a 14b 16 Die Flügelmuttern gleichmäßig handfest anziehen. 17 Den Rändeldrehknopf für den Docht auf den Dochtmechanismus setzen. Den Knopf so weit wie möglich nach rechts drehen. Auf die Kippsicherung drücken, um zu

kontrollieren, ob der Docht vollständig hinabgelassen werden kann. Mehrere Male wiederholen. Wenn der Docht nicht ganz nach unten geschoben werden kann, wurde er nicht ordnungsgemäß eingesetzt. Ist das der Fall, Arbeitsweise ab Punkt 6 wiederholen. 17a 17b 18 Das Gehäuse wieder aufsetzen und die drei Schrauben festdrehen. Den Rändeldrehknopf des Dochtes einstellen. Dann die Brennkammer wieder einsetzen. Kontrollieren Sie, ob diese gerade steht, indem Sie mit dem Handgriff kurz nach links und rechts schieben. Das Gitter schliessen. 18a 18b 19 Den gefüllten Brennstofftank wieder aufsetzen. Die Batterien in das Batteriefach einlegen (achten Sie dabei auf die + und – Pole). Nach dem Einsetzen des Brennstofftanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten. 18c 18d 19a 19b
