MANUALE UTENTE ST 440 AEG

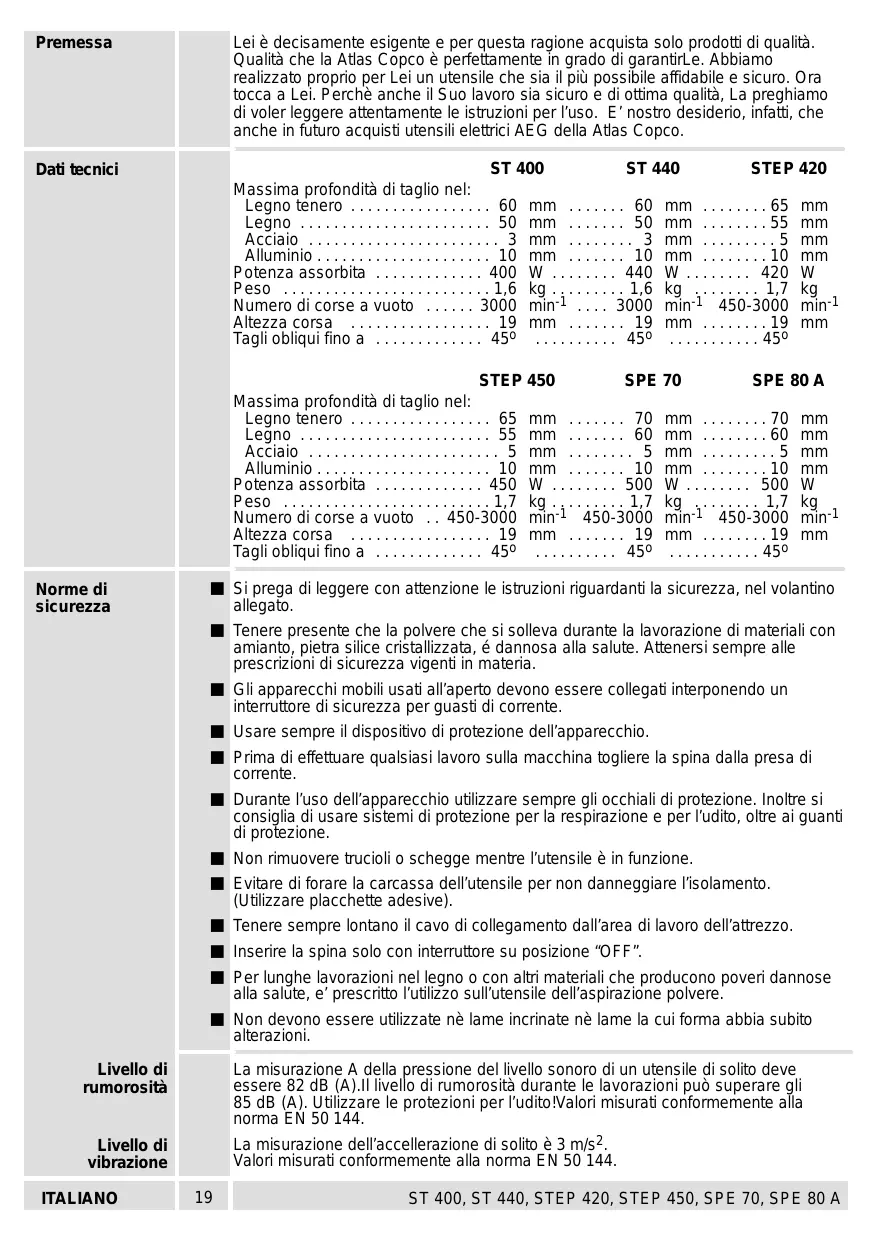

Premessa	Lei è decisamente esigente e per questa ragione acquista solo prodotti di qualità. Qualità che la Atlas Copco è perfettamente in grado di garantirLe. Abbiamo realizzato proprio per Lei un utensile che saïs il più博会 affidabile e sicuro. Ora tocca a Lei. Perché sono nelle lavoro sia sicuro e di ottima qualità, La preghiamo di voler leggere attentamente le istruzioni per l'uso. E' sono desiderio, infatti, che sono in futuro acquisti utensili elettrici AEG della Atlas Copco.
Dati tecnici		ST 400	ST 440	STEP 420
	Massima profondità di taglio nel: Legno tenero 60 mm 60 mm 65 mm Legno 50 mm 50 mm 55 mm Acciaio 3 mm 3 mm 5 mm Alluminio 10 mm 10 mm 10 mm Potenza assorbita 400 W 440 W 420 W Peso 1,6 kg 1,6 kg 1,7 kgNumero di corse a vuoto 3000 min-1 3000 min-1 450-3000 min-1 AltezzaCorsa 19 mm 19 mm 19 mm Tagli obliqui fino a 45° 45° 45° 45°
	STEP 450	SPE 70	SPE 80 A
	Massima profondità di taglio nel: Legno tenero 65 mm 70 mm 70 mm Legno 55 mm 60 mm 60 mm Acciaio 5 mm 5 mm 5 mm Alluminio 10 mm 10 mm 10 mm Potenza assorbita 450 W 500 W 500 W Peso 1,7 kg 1,7 kg 1,7 kgNumero di corse a vuoto 450-3000 min-1 450-3000 min-1 450-3000 min-1 AltezzaCorsa 19 mm 19 mm 19 mm Tagli obliqui fino a 45° 45° 45° 45°
Norme di sicurezza	■ Si prega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino allegato. ■ Tenere presente che la polvere che si solleva durante la lavorazione di materiali con amianto, pietra silice cristallizzata, è dannosa alla salute. Attenersi sempre alle prescrizioni di sicurezza vigenti in materia. ■ Gli apparecchi mobili usati all'aperto devono essere collegati interponendo un interruptatore di sicurezza per guasti di corrente. ■ Usare sempre il disposizione di protezione dell'apparecchio. ■ Prima di effettuare qualiasi lavoro sulla macchina togliere la spina alla presa di corrente. ■ Durante l'uso dell'apparecchio utilizzato sempre gli occhiali di protezione. Inoltre si consiglia di useare sistemi di protezione per la respirazione e per l'udito,及其他 ai quanti di protezione. ■ Non rimuovere trucoli o schegge nelle l'utensile è in funzione. ■ Evitare di forare la carcassa dell'utensile per non danneggiare l'isolamento. (Utilizzare placchette adesive). ■ Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo. ■ Inserire la spina solo con interruptatore su posizione "OFF". ■ Per lunghe lavorazioni nel legno o con altri materiali che producono poveri dannose alla salute, e'prescritto l'utilizzo sull'utensile dell'aspirazione polvere. ■ Non devono essere utilizzate né lame incrinate né lame la cui forma abbia subito alterazioni.
Livello di rumorosità	La misurazione A della pressione del livello sonoro di un utensile di solito deve essere 82 dB (A).Il livello di rumorosità durante le lavorazioni può superare gli 85 dB (A). Utilizzo le protezioni per l'udito!Valori misurati conformmente alla norma EN 50 144.
Livello di vibrazione	La misurazione dell'accelerazione di solito è 3 m/s2. Valori misurati conformmente alla norma EN 50 144.
ITALIANO	19	ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A

Possibilità' di utilizzo	Questo seghetto alternatively può essere utilizzato per lavorare legno, materiale sintetico e acciaio: per effettare tagli diritti e obliqui, curve e per tagli all 'interno del materiale. Utilizzato il prodotto solo per l'uso per cui è previsto.
Collegamento alla rete	Alimentazione dell'utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere a quella riportata sulla targhetta dell'utensile. Il collegamento è possibileanche con prese non munite di lavoro di protezione: è previsto infatti un isolamento di protezione conforme a norme DIN 57740/VDE 0740 (CEE 20). La schermatura contro i radiodisturbi è conforme alla norma europea EN 55014.
Breve indicazione	Interruttore di grande dimensioni, come da azionare.
Soffiatrucoli permantere pulita la linea di taglio, particolaremente utile quando si praticano tagli seguito una traccia.	Per il funzionamento in continuo, l'interruttore più essere bloccato in posizione attraverso il pulsante di arresto interrottore.
Regolazione del numero delle corse (movimento della lama al minuto) tramite apposita rotellina.(non ST 400, ST 440)	Canalina integrata di aspirazione per attaco aspiratrucoli.
Copertura trasparente di protezione della lama che più essere spostata per permettere un'aspirazione perfetta dei trucoli.
Dispositivo di protezione del taglio per evitare che il legno si scheggi in prossimità del taglio durante la lavorazione. (Accessorio*)	Vano alloggiamento lama di scorta intergrato.
Piedino inclinabile da entrambi i lati sono a 45° per effettare tagli obliqui, e spostabile posteriormente per tagliare in prossimità dei bordi e per effettare tagli ad immersione.	Movimento oscillatorio della lama per migliorare la qualità del taglio. Grazie a questo movimento oscillatorio, la lama viene premuta contro il materiale da lavorare solo nella corda di ritorno (corsa di lavoro), mente non lo è nella corda di andata. Risultato: migliore espulzione dei trucoli, minore attrito -> migliore qualità del taglio. L'oscillazione più essere regolata, tramite apposto interrottore, a seconda del tipodi materiale. (non ST 400, ST 440)
Compensazione delle vibrazioni, che permee un funzionamento silenzioso, grazie a pesi contrapposti nella sede di inserimento lama.	Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriori sviluppo dei nostri prodotti.
Inserimento della lama	Prima di effettuire qualiasi lavoro sulla macchina togliere la spina dalla presa di corrente. 1. Spingere indietro la prtezione trasparente della lama, perché la vite di fissaggio sia accessibile. 2. Allentare dicirca due giri la vite di fissaggio, utilizzando la chiavetta esagonale (collocata sul piedino). 3. Posizionare la lama nella scanalatura del rullo di appoggio e spingerla a fondo nella propria sede. Le sporgenze della lama devono essere indrodotte completeness della lana sede (si veda fiura quello). 4. Riavvitare a fondo la vite di fissaggio. 5. Controllare che lama sia salda (indossare i quanti di protezione).
Regolazione del piedino	Il piedino più essere inclinato, spostato o arretrato. Posizione inclinata => Tagli obliqui. Per regolare in piedino in questa posizione, allentare la vite di fissaggio, estrarlo alla taccà di arresto, posizionario con l'angolo di inclinatione necessario (15°, 30°, 45°) e riavitàre a fondo la vite di fissaggio. Altri angoli fino a 45° sonoessere fissati al di fuori delle tache. L'angolo di inclinatione più essere letto sulla scala. Per effetture tagli obliqui perfetti, praticare prima un taglio di prova. Arretrare => Tagli ad immersione con lama lunga. Allentare la vite di fissaggio, spingere indietro il piedino riavitàre a fondo la vite di fissaggio. In这对于a posizione il piedino di trovata 0° Cambiare di posizione => Tagli ad immersione con lama corta e per tagliare lungo i bordi. Rimuovera la vite di fissaggio spostare indietro il piedino e collocare e riavitàre la vite nell'ultimo foro. Il piedinoanche in quello posizione più essere spostato in senso longitudinale.
Accensione-Spegnimento	Inserimento momentaneo Accensione: premere l'interruttore. Fermo: lasciare libero l'interruttore. Funzionamento continuo Accensione: premere l'interruttore e successivement il blocco interuttore, poi lasciare libero l'interruttore. Fermo: premere e poi lasciare libero l'interruttore.
ITALIANO	ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A
Regolazione del numero delle corse (solo per STEP 420 STEP 450 SPE 70 SPE 80 A)	Regolazione del numero delle corse (movimento della lama al minuto) tramite apposita rotellina. Sulla rotellina sono impresse le lettere A....G, si tengà presente che: A = minor numero di corse G = maggior numero di corse Si ricavì alla tabella seguente il numero di corse più adatto per agli materiale, e si imposti la lettera corrispondente sull'apposita rotellina di regulazione. Materiale numero corse
	Legno G Acciaio D-E Alluminio D-E Gomma A-C
Regolazione del movimento oscillatorio della lama (solo per STEP 420 STEP 450 SPE 70 SPE 80 A)	Regolando l'oscillazione, si aumento o si diminuisce l'incisità dei denti della lama nel materiale. Materiali dolci: oscillazione più ampia Materiali duri: oscillazione ridotta o nessuna oscillazione Linea di taglio più pulita: nessuna oscillazione Si ricavì alla tabella seguente il tipo di oscillazione più idonea e si imposti l'oscillazioneattraverso l'apposito interrottore.
	Materiale Gradi di oscillazione
	Legno I-III Materiale sintetico I Alluminio 0-I Acciaio 0 Ceramicia 0 Gomma 0
	I livelli di oscillazione riportati in tabella sono da considerarsi come puramente indicativi. L'oscillazione più essere impostata o variata, agenda sull'apposito interrottore anche ad utensile in funzione.
Aspirazione trucoli	Utilizzato l'utensile solo con un dispositivo di aspirazione trucoli idoneo. La conalina di aspirazione integrata. ha un diametro内的o di 30 mm. Adessa può essere collegato, tramite il tubo di aspirazione (N. 4932 3304 12) un aspiratore a secco e a umido della Atlas Copco che protrete scegliere nell'ampia gamma di accessori della Atlas Copco.
	1. Infilare e fissare il tubo di aspirazione nella canalina di aspirazione integrata.
	2. Spingere verso il basso il riparo trasparenche della lama, alfine di ottenere una perfetta aspirazione.
ITALIANO	ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A
Istruzioni d'uso Qualche suggerimento	1. Impostare l'oscillazione e il numero delle corse più adatti al tipo di materiale da lavorare. 2. Posizionare l'utensile con la parte anteriore del piedino sul materiale e azionare. 3. Premere l'utensile dall'alto sul materiale e guidarlo lungo la linea di taglio. Non applicare eccessiva pressione. Una leggera pressione sulla lama è sufficiente per ottenero ottimi risultati. Se si effettuo dei tagli seguito una traccia,utilizzare la marcatura sul dispositivo di protezione taglio come riferimento. Per tagli perfettamente diritti,utilizzare un listello come guida, fissandolo sul materiale oppure utilizzato la guida parallela (accessorio) Il dispositivo di protezione del taglio evita che il legno si scheggii ai bordi del taglio durante la lavorazione. Per effettuare tagli in prossimità dei bordi portare il piedino nella posizione più arrettata.
Effettuare tagli nella lamiera Effettuare tagli dall'interno del materiale
	Per evitare flessioni, fissare la lamiera da tagliare su un appoggio di legno. Segando i metalli, applicare del refrigerante lungo la linea di taglio (olio o petrolio; p.e) E'possibile effettuare tagli ad immersione solo nei materiali dolci (legno, materiali per costruzione leggera) per i materiali (metalli) duri è,invece necessario praticare un foro adatto alle dimensioni della lama. Per ottenere il giusto angolo di taglio, spostare il piedino nella posizione più arrettata (si veda paragrafo "Regolazione del piedino")
	1. Impostare l'interruttore di regulazione dell'oscillazione sullo "O". 2. Ad utensile spento, posizionare la parte anteriore del piedino sulla linea di taglio. 3. Accendere l'utensile e immershere con molta cura la lama nel materiale.
Protezione taglio (Accessorio*)
	Dispositivo di protezione del taglio per evitare che il legno si scheggi in prossimità del taglio durante la lavorazione. Inserire il dispositivo di protezione del taglio sul piedino con parte piatta rivolta versuso il basso, come lostrato in figura. (Cioc è possibile solo se il piedino si trova nella posizione avanzata). * Non incluso nella dotazione standard, disponibile a parte come accessorio.
ITALIANO	23 ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A
Guida parallela con guida per tagli circolari (Accessorio*)	Con l'aiuto della guida parallela con guida per tagli circolari è possibile effettuare tagli in parallelo da 0–20 mm e tagli circolari da 100 a 400 mm. Utilizzare lame stradate. * Non incluso nella dotazione standard, disponibile a parte come accessorio.
Utilizzo della guida come guida parallela	Spingere la guida parallela, con la superficie di arresto verso il basso,attraverso gli appositi passanti del piedino e fissare con la vite con testa a spina.Per seguire tagli guidati a destra o a sinistra, posizionare la guida dal lato corripondente.
Utilizzo della guida come guida per tagli circolari	Spingere la guida parallela, con la superficie di arresto verso l'alto attraverso,gli appositi passanti del piedino e fissarecon la vite con testa a spina.Avvitare la guida per tagli circolari,dall'alto, nella guida parallela.Verificare che la lama e la guida per tagli circolari formino una linea.
Pattino materiale sinetico (Accessorio*)	Quando si lavorano superfici e materiali particolarmente delicati, utilizzato questo pattino. * Non incluso nella dotazione standard, disponibile a parte come accessorio.
Montaggio	Mettere la base della protezione in plastica alla slitta (come illustrato) e fissare i gancisul retro delle slitta.
Smontaggio	Piegare verso l'alto entrambé i ganci e rimouvere la base della protezione inplastica.Per la vasta gamma di accessori e relativicodici consultare i nostri cataloghi.
Manutenzione	Al fine di garantire un rendimento costante durante le operazioni le spazzole di carbone della macchina dovrebbe essere controllate annualmente presso i centriassistenza AEG.
	Utilizzato esclusivamente accessori e pezzi di ricambio AEG. L'installazione di pezzidi ricambio non specificamente prescritti dall'AEG via preferibilmente effettuata dalservizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenzatechnica).
	In caso di mancanza del disegno esploso, più essere richiesto al seguente indirizzo:Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi.
ITALIANO	24	ST 400, ST 440, STEP 420, STEP 450, SPE 70, SPE 80 A

DICIHIARAZIONE DI CONFORMITA CE

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alla seguenti normative e ai relativi documenti: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, in base alle prescrizioni delle direttive CE98/37, CEE73/23, CEE 89/336
